HGD550SI - Exaustor AIRLUX - Manual de utilização gratuito

Marca	AIRLUX
Modelo	HGD550SI
Tipo de produto	Exaustor
Largura	55 cm
Distância mínima de segurança (acima do plano de cozedura)	650 mm
Diâmetro do conduto de evacuação	120 mm mínimo
Tensão de alimentação	220-240 V
Classe elétrica	Classe I (ligação à terra obrigatória)
Número de velocidades	3 velocidades (+ paragem)
Iluminação	Lâmpada halógena ou halogénio metálico autoprotegida
Filtros de gordura	Laváveis na máquina de lavar loiça, limpar a cada 2 meses
Filtro de carvão	Não lavável, substituir a cada 4 meses aproximadamente
Funções	3 velocidades de aspiração, iluminação ligar/desligar
Utilização	Evacuação exterior (reciclagem possível com filtro de carvão)
Instruções de segurança	Não flambar sob o exaustor, vigilância das fritadeiras
Manutenção	Limpar com um pano húmido e detergente neutro
Reparabilidade	Mandar substituir o cabo de alimentação por um profissional autorizado
Peso (estimativa)	12 kg
Dimensões (estimativa)	55 x 45 x 30 cm (L x P x A)

Perguntas frequentes - HGD550SI AIRLUX

Qual é a altura mínima de instalação do exaustor acima do fogão?

A distância mínima de segurança entre o plano de cozedura e o exaustor é de 650 mm. Para fogões a gás, respeite a distância indicada no manual do fogão se for superior.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (mais frequentemente em caso de uso intensivo). Podem ser lavados na máquina de lavar loiça ou à mão com um detergente suave.

Quando substituir o filtro de carvão?

O filtro de carvão ativo não se lava e deve ser substituído aproximadamente a cada 4 meses ou mais frequentemente se o exaustor for usado intensivamente.

Posso usar o exaustor em modo reciclagem?

Sim, se instalar um filtro de carvão ativo, o exaustor pode funcionar em modo reciclagem (o ar é filtrado e devolvido à divisão). Em modo evacuação, o ar é expelido para o exterior através de um duto.

Que tipo de iluminação usa este exaustor?

O exaustor está equipado com lâmpadas do tipo halógena ou halogénio metálico autoprotegida. Use exclusivamente lâmpadas deste tipo para substituição.

O que fazer se o exaustor não funcionar?

Verifique primeiro se o exaustor está bem ligado e se o disjuntor não disparou. Certifique-se de que os filtros não estão obstruídos. Se o cabo de alimentação estiver danificado, mande substituí-lo por um profissional autorizado.

Posso instalar o exaustor eu mesmo?

A instalação elétrica (ligação dos cabos) deve ser efetuada por um técnico competente. A montagem na parede pode ser realizada por um bricoleiro experiente, respeitando as instruções e as distâncias de segurança.

Qual é a tensão de alimentação necessária?

Certifique-se de que a tensão da rede corresponde à indicada na placa de características (geralmente 220-240 V). O exaustor é de classe I, necessitando de uma ligação à terra.

Posso usar o exaustor ao mesmo tempo que um aparelho a gás?

Sim, mas a sala deve estar adequadamente ventilada para evitar o retorno dos gases de combustão. A pressão negativa não deve exceder 0,04 mbar.

Como fazer a manutenção do exaustor?

Limpe o exaustor com um pano húmido e um detergente líquido neutro. Não use produtos abrasivos. Limpe regularmente os filtros e substitua o filtro de carvão conforme as recomendações.

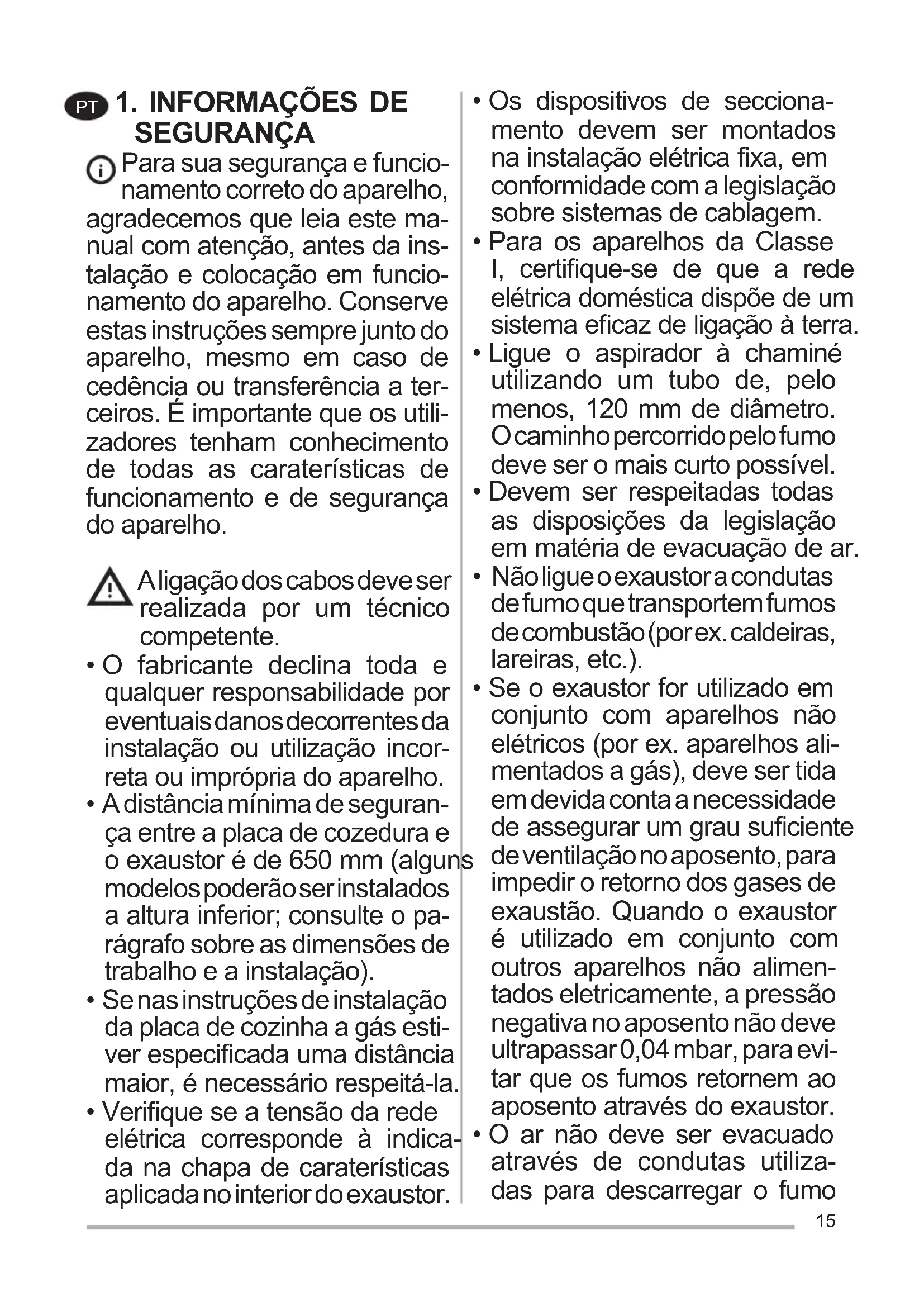

MANUAL DE UTILIZADOR HGD550SI AIRLUX

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

- Vigie as crianças, certificando-se de que não brinquem com o aparelho.

- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

Ihos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

No caso de substituição por lâmpadas halógenas, utilize unicamente lâmpadas halógenas de tungsténio autoprotegidas ou lâmpadas de halogenetos metálicos autoprotegidas.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em

funcionamento.

• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

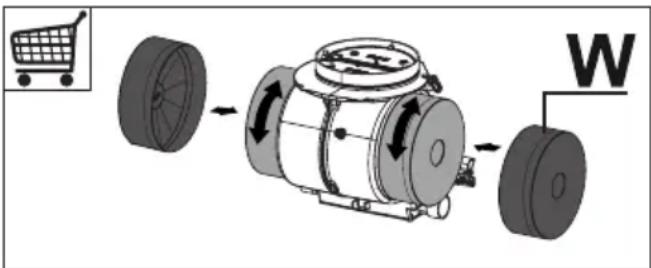

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

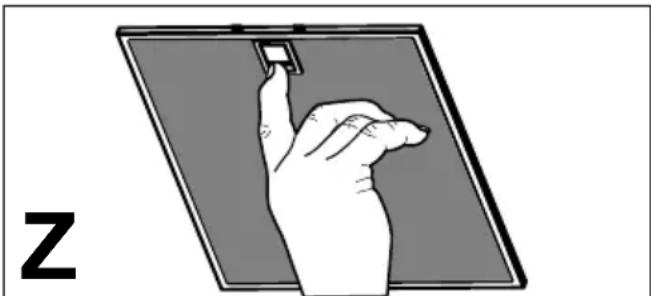

- Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

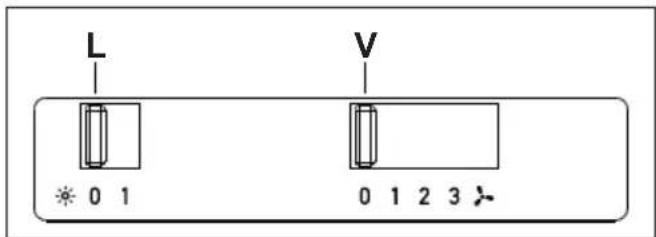

4. COMANDOS

L

Luzes Liga e desliga a Iluminação

V

Velocidade Determina a velocidade de funcionamento:0. Motor Off.1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

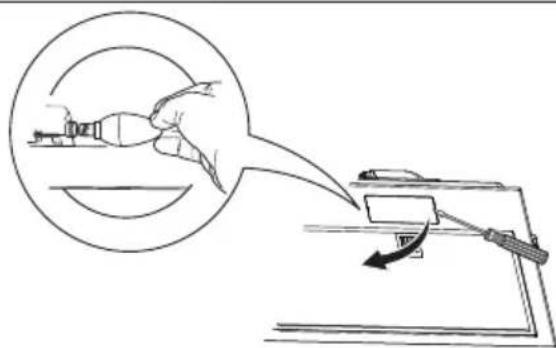

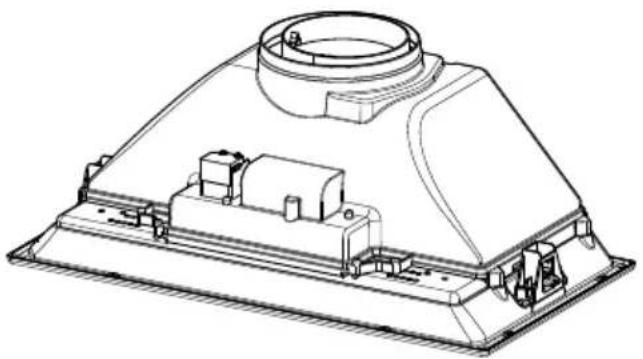

5. ILUMINAÇÃO

Lâmpada Absorção (W) Ligação Tensão	(V) Dimensão (mm) Código ILCOS
	4,5 E12 110 - 127V 97,5 x 35 DR_B/C-4.5-30-1B-H-E12-58
