MANUAL DE UTILIZADOR FWT05CT DAIKIN

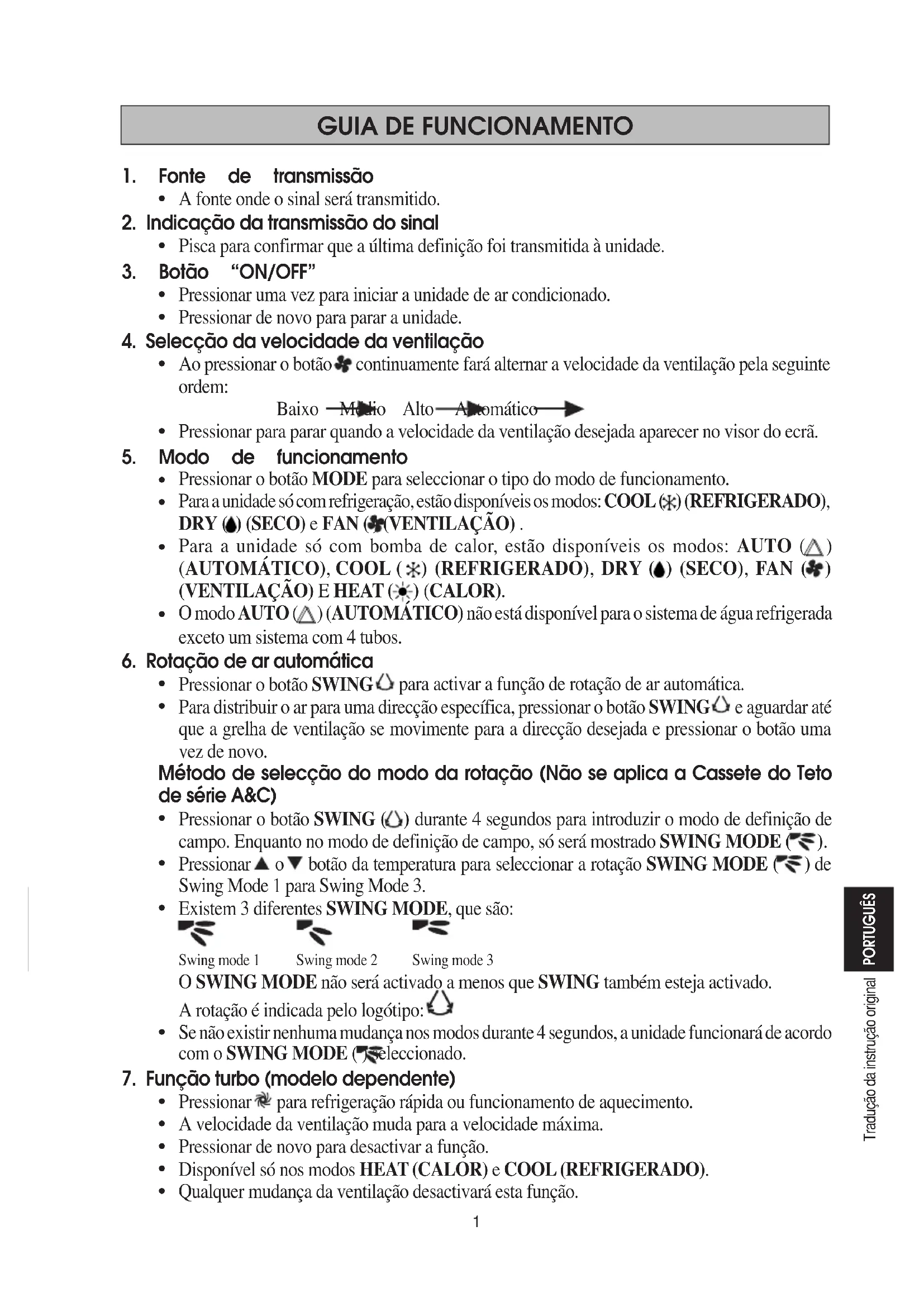

GUIA DE FUNCIONAMENTO

1. Fonte de transmissão

A fonte onde o sinal será transmitido.

2. Indicação da transmissão do sinal

Pisca para confirmar que a última definição foi transmitida à unidade.

Pressionar uma vez para iniciar a unidade de ar condicionado. Pressionar de novo para parar a unidade.

4. Selecção da velocidade da ventilação

Ao pressionar o botão continuamente fará alternar a velocidade da ventilação pela seguinte ordem: Baixo Médio Alto Automático Pressionar para parar quando a velocidade da ventilação desejada aparecer no visor do ecrã.

5. Modo de funcionamento

Pressionar o botão MODE para seleccionar o tipo do modo de funcionamento. Para a unidade só com refrigeração, estão disponíveis os modos: COOL ( ) (REFRIGERADO), DRY ( ) (SECO) e FAN ( ) (VENTILAÇÃO) . Para a unidade só com bomba de calor, estão disponíveis os modos: AUTO ( )

(AUTOMÁTICO), COOL (

) (REFRIGERADO), DRY ( ) (SECO), FAN ( ) (VENTILAÇÃO) E HEAT ( ) (CALOR). O modo AUTO ( ) (AUTOMÁTICO) não está disponível para o sistema de água refrigerada exceto um sistema com 4 tubos.

6. Rotação de ar automática

Pressionar o botão SWING para activar a função de rotação de ar automática. Para distribuir o ar para uma direcção específica, pressionar o botão SWING e aguardar até que a grelha de ventilação se movimente para a direcção desejada e pressionar o botão uma vez de novo. Método de selecção do modo da rotação (Não se aplica a Cassete do Teto de série A&C) Pressionar o botão SWING ( ) durante 4 segundos para introduzir o modo de definição de campo. Enquanto no modo de definição de campo, só será mostrado SWING MODE ( ). Pressionar o botão da temperatura para seleccionar a rotação SWING MODE ( ) de Swing Mode 1 para Swing Mode 3. Existem 3 diferentes SWING MODE, que são: Swing mode 1 Swing mode 2 Swing mode 3 O SWING MODE não será activado a menos que SWING também esteja activado. A rotação é indicada pelo logótipo: Se não existir nenhuma mudança nos modos durante 4 segundos, a unidade funcionará de acordo com o SWING MODE ( ) seleccionado.

7. Função turbo (modelo dependente)

Pressionar para refrigeração rápida ou funcionamento de aquecimento. A velocidade da ventilação muda para a velocidade máxima. Pressionar de novo para desactivar a função. Disponível só nos modos HEAT (CALOR) e COOL (REFRIGERADO). Qualquer mudança da ventilação desactivará esta função.

8. Definição do OFF timer

Ao pressionar o botão OFF TIMER activará a função de cronómetro desligado. Definir a função de cronómetro desligado desejada pressionando o botão OFF TIMER continuamente. Pressionar o botão CANCEL para cancelar a função de cronómetro desligado.

9. Função silêncio (modelo dependente)

Pressionar para funcionamento silencioso. A velocidade da ventilação muda para a velocidade mínima. Pressionar de novo para desactivar a função. Qualquer mudança da ventilação desactivará esta função.

10. Definição do relógio

Pressionar e manter pressionado o botão para definir o relógio.

11. Definição do ON timer

Ao pressionar o botão ON TIMER activará a função de cronómetro ligado. Definir a função de cronómetro desligado desejada pressionando o botão ON TIMER continuamente. Se o cronómetro está definido para as 7.30 am, o ar condicionado ligará para as 7.30 am em ponto. Pressionar o botão CANCEL para cancelar a função de cronómetro ligado.

12. Definição do modo Descanso

Pressionar o botão activará a função do modo descanso. Esta opção é uma opção de poupança de energia. Quando a unidade está a funcionar no modo de refrigeração, a temperatura definida aumenta para 0,5°C após a primeira meia hora, mais 0,5°C após a segunda meia hora e uma hora e 1°C após a seguinte 1 hora. Quando a unidade está a funcionar no modo de aquecimento, a temperatura definida diminui para 1°C após a primeira meia hora, mais 1°C após a segunda meia hora e uma hora e 1°C após a seguinte 1 hora. Esta função está disponível nos modos COOL (REFRIGERADO), HEAT (CALOR) e AUTO (AUTOMÁTICO).

13. Definição da temperatura

Para definir a temperatura ambiente, pressionar ou o botão para aumentar ou diminuir a temperatura. O intervalo da definição da temperatura vai de 16°C a 30°C (definição opcional de 20°C para 30°C). Pressionar os botões e simultaneamente para alternar entre a definição °C e °F.

DIAGNÓSTICO DE FALHAS PELO CONTROLO REMOTO As secções do ecrã da temperatura indicam os códigos correspondentes. Quando o botão ON TIMER CANCEL ou o botão OFF TIMER CANCEL for mantido pressionando durante 5 segundos, uma indicação “ ” pisca na secção do ecrã da temperatura.

Pressionar o botão ON TIMER CANCEL ou o botão OFF TIMER CANCEL repetidamente até ouvir um sinal sonoro contínuo. A indicação do código muda conforme mostrado abaixo, e avisa com um longo sinal sonoro.

10-GS02-0112(0)DAIKIN-PT.indd 310-GS02-0112(0)DAIKIN-PT.indd 3 5/7/12 4:47:48 PM5/7/12 4:47:48 PM4 Um curto sinal sonoro mais dois sinais sonoros consecutivos indicam os códigos que não são correspondentes. Para cancelar o código no ecrã, manter pressionado o botão ON TIMER CANCEL ou o botão OFF TIMER CANCEL durante 5 segundos. O código do ecrã também será cancelado se o botão não for pressionado durante 1 minuto.

L3 SOBREAQUECIMENTO DA CAIXA DE CONTROLO EXTERIOR

U4 ERRO DE COMUNICAÇÃO

U7 ERRO DE COMUNICAÇÃO (CONTROLO PCB EXTERIOR E PCB DO INVERSOR)
