Tipo de produto	Máquina de lavar
Marca	Haier
Modelo	RTXSG47TMCE-37
Capacidade de lavagem	7 kg
Dimensões (L x P x A)	60 x 55 x 85 cm
Peso líquido	70 kg
Tensão de alimentação	220-240 V ~ 50 Hz
Corrente nominal	10 A
Classe energética	A+++
Velocidade de centrifugação máxima	1200 rpm
Nível de ruído (lavagem/centrifugação)	54 / 74 dB(A)
Programas de lavagem	Algodão, Sintéticos, Delicados, Lã, Rápido 15 min
Opções	Partida diferida, Enxaguamento extra, Pré-lavagem
Tipo de porta	Vidro temperado
Sistema de travamento da porta	Eletromecânico
Material do tambor	Inox
Material da cuba	Plástico técnico
Peças sobressalentes e reparabilidade	Vedante da porta, dobradiça, trava, gaveta de detergente substituíveis pelo usuário
Manutenção	Limpeza do filtro, drenagem de emergência
Segurança	Segurança infantil, anti-transbordamento

Perguntas frequentes - RTXSG47TMCE-37 HAIER

Como instalar a máquina de lavar Haier RTXSG47TMCE-37?

Coloque a máquina sobre um piso plano e estável. Remova os parafusos de transporte na parte traseira (chave Torx n°25). Conecte a entrada de água e o tubo de drenagem. Conecte a alimentação elétrica. Para mais detalhes, consulte o manual completo.

Qual programa escolher para algodão?

Utilize o programa Algodão para roupas de algodão resistentes. Lava a 40°C ou 60°C com centrifugação a 1200 rpm. Ajuste a temperatura conforme as recomendações da etiqueta da roupa.

Como limpar o filtro da bomba?

Desconecte a máquina e abra o painel inferior. Coloque um recipiente sob o filtro. Desaperte o filtro (gire no sentido anti-horário) e remova as impurezas. Recoloque o filtro e verifique a vedação.

O que fazer se a porta não abrir após um ciclo?

Aguarde 2 minutos após o término do ciclo para que a trava se destrave. Se a porta permanecer travada, utilize o procedimento de abertura de emergência: puxe o cabo localizado próximo ao filtro (consulte o manual). Certifique-se de que a água foi drenada.

Como substituir o vedante da porta?

Desconecte o aparelho. Remova o colar externo com uma chave de fenda plana. Retire o vedante gasto. Coloque o novo vedante respeitando as ranhuras. Aperte o colar interno e depois o externo. O procedimento detalhado está no manual.

A máquina exibe um código de erro E01, o que significa?

O código E01 indica um problema de travamento da porta. Verifique se a porta está bem fechada e se o vedante não está deformado. Se o problema persistir, a trava da porta pode estar com defeito e deve ser substituída (consulte o manual).

Como usar a função partida diferida?

Selecione o programa desejado e pressione o botão Partida diferida. Use as setas para ajustar o atraso (por exemplo, 3 horas). Inicie o ciclo; a máquina iniciará automaticamente ao final do atraso.

Por que a máquina vibra muito durante a centrifugação?

Verifique se os parafusos de transporte foram removidos e se a máquina está nivelada. Certifique-se de que a carga está equilibrada (evite lavar um único item grande). Se o problema persistir, consulte o manual para ajustar os pés.

Posso adicionar roupa após o início do ciclo?

Sim, se o nível de água estiver baixo e a temperatura for inferior a 50°C. Pressione o botão Pausa, aguarde a porta destravar (alguns segundos), abra-a, adicione a roupa, feche e retome.

Onde posso comprar peças sobressalentes como o vedante da porta ou a trava?

Você pode encomendar peças sobressalentes ao serviço de pós-venda Haier ou em sites especializados em peças de eletrodomésticos. Certifique-se de fornecer o modelo completo RTXSG47TMCE-37 para obter as referências corretas.

MANUAL DE UTILIZADOR RTXSG47TMCE-37 HAIER

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

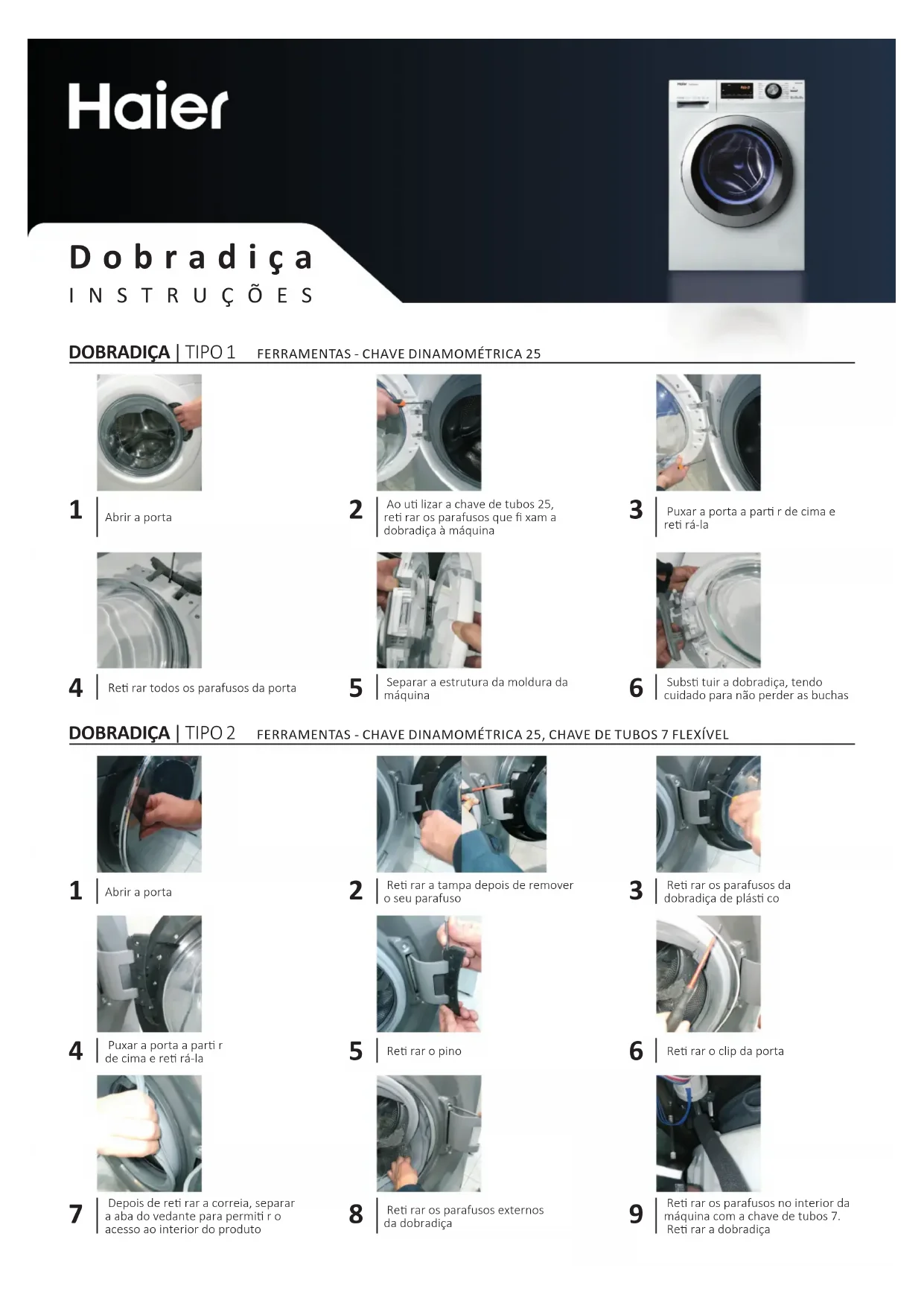

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 | Depois de reti rar a correla, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os paraíusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 | Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatar a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
