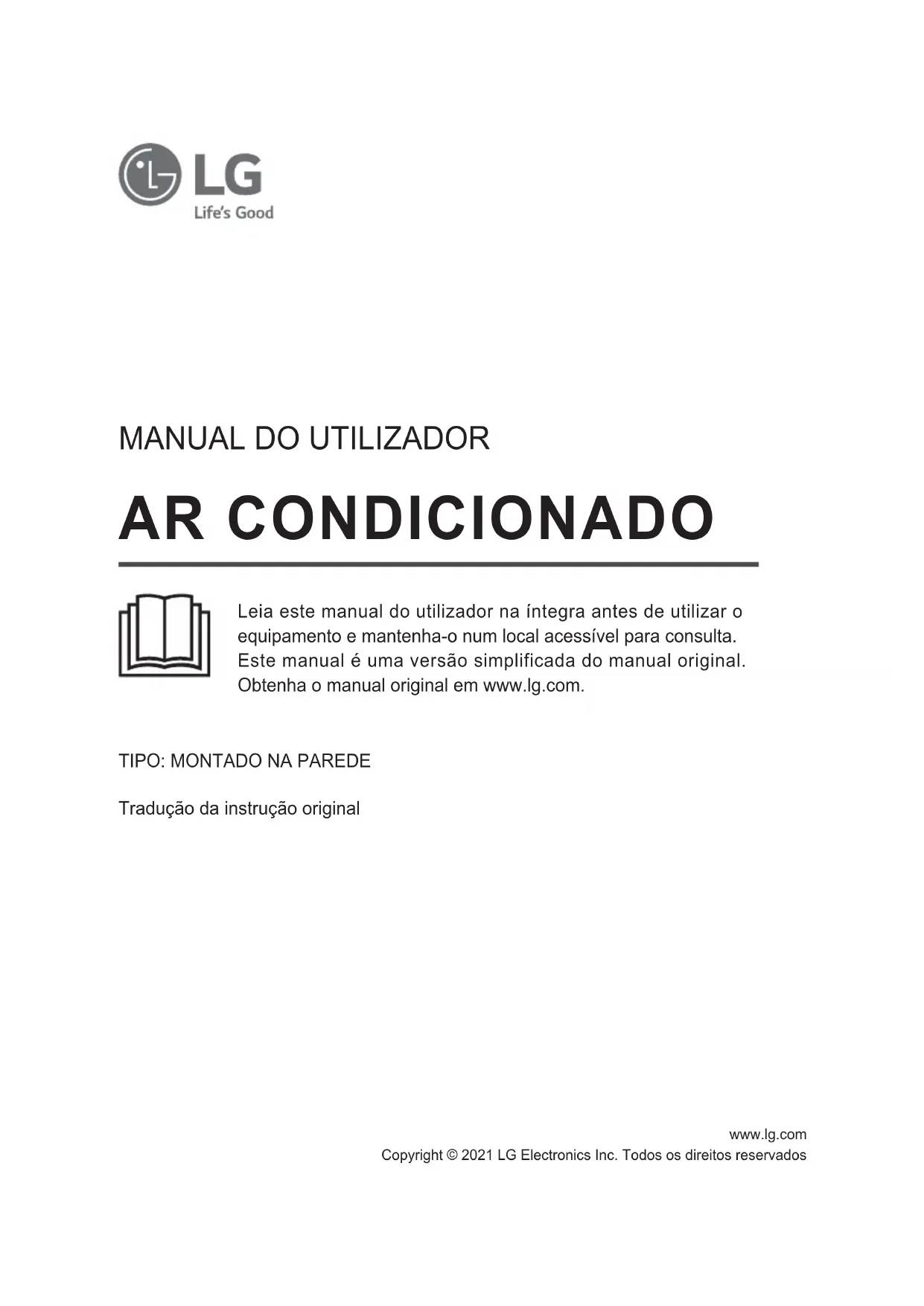

MANUAL DE UTILIZADOR DC12RK LG

Leia este manual do utilizador na íntegra antes de utilizar o equipamento e mantenha-o num local acessível para consulta.

Este manual é uma versão simplificada do manual original.

Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instrução original

ÍNDICE

Este manual pode incluir imagens ou conteúdos que não correspondem ao modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

FUNCIONAMENTO 3

Observações relativamente ao funcionamento ....3

Peças e funções....3

Comando Sem Fios....4

Observações relativamente ao funcionamento

Sugestão para poupar energia

• Não arrefeça excessivamente espaços interiores. Tal pode constituir um perigo para a sua saúde e aumentar o consumo energético.
• Utilize estores ou cortinas para impedir a entrada de luz solar enquanto o ar condicionado estiver em funcionamento.
• Mantenha as portas ou janelas completamente fechadas enquanto o ar condicionado estiver em funcionamento.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para fazer circular o ar interior.
• Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior num curto espaço de tempo.
• Visto que a qualidade do ar interior se pode deteriorar ao utilizar o ar condicionado por períodos de tempo prolongados, abra as janelas regularmente para ventilar.
• Limpe o filtro de ar uma vez a cada 2 semanas. As poeiras e as impurezas acumuladas no filtro de ar podem bloquear o fluxo de ar ou reduzir o desempenho da unidade.

Peças e funções

Unidade interior Unidade exterior

1 Filtro de ar
2 Entrada de ar
3 Cobertura frontal
4 Saída de ar
5 Defletor de ar (via de insuflação horizontal)
6 Defletor de ar (via de insuflação vertical)
7 Botão Ligar/Desligar
8 Ecrã
9 Recetor de sinal

1 Aberturas da entrada de ar
2 Aberturas da saída de ar
3 Placa de base
4 Cabo de alimentação
5 Tubagem de Escoamento
6 Tubagem do Fluído Frigorigéneo

OBSERVAÇÃO

• A localização e número de lâmpadas de funcionamento podem variar de acordo com o modelo do ar condicionado.
• As características podem variar de acordo com o tipo de modelo.

Comando Sem Fios

Inserir as pilhas

Se o ecrã de exibição do comando à distância começar a enfraquecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizar o comando à distância.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais + e – das pilhas estão corretamente posicionados.

Instalar o suporte do comando sem fios

Para proteger o comando à distância, instale o suporte onde não haja uma exposição direta à luz solar.

1 Escolha um local seguro e de acesso fácil.

2 Fixe o suporte ao colocar 2 parafusos de fixação firmemente com uma chave de parafusos.

Direcione o comando na direção do recetor de sinal situado no lado direito do ar condicionado para o ligar.

- O comando pode ligar outros equipamentos eletrónicos se for direcionado na sua direção. Certifique-se de que direciona o comando na direção do recetor de sinal do ar condicionado.

- Para um funcionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.

- Caso indicação em contrário, o equipamente não emitirá qualquer sinal sonoro ao premir o botão correspondente no comando à distância excepto para funções de direção do fluxo de ar ( Swing ), exibir energia ( KW3s ) e purificação do ar (

Definir a hora atual

1 Insira as pilhas.

- O símbolo abaixo irá piscar na parte inferior do ecrã de exibição.

2 Prima o botão ou para selecionar os minutos.
3 Prima o botão Set/Cancel para concluir.

OBSERVAÇÃO

- A funcionalidade Temporizador para ligar/desligar estará disponível após a definição da hora atual.

Utilizar a função Conversão °C/°F (opcional)

Esta função alterna entre as unidades de °C e °F

- Prima e mantenha premido o botão durante cerca de 5 segundos.

Funcionamento do ar condicionado sem o comando à distância

Quando não é possível recorrer ao comando à distância, pode utilizar o botão ON/OFF da unidade interior para colocar o ar condicionado em funcionamento.

1 Abra o painel frontal (tipo 2) ou a via de insuflação horizontal (tipo 1).
2 Prima o botão ON/OFF.

Tipo 1

ON/OFF

Tipo 2

ON/OFF

OBSERVAÇÃO

• Caso a via de insuflação horizontal abrir rapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para alta velocidade.
• As características podem variar de acordo com o tipo de modelo.

- Quando utilizar o botão ON/OFF de emergência, não poderá alterar a temperatura.

- Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22 °C e 24 °C

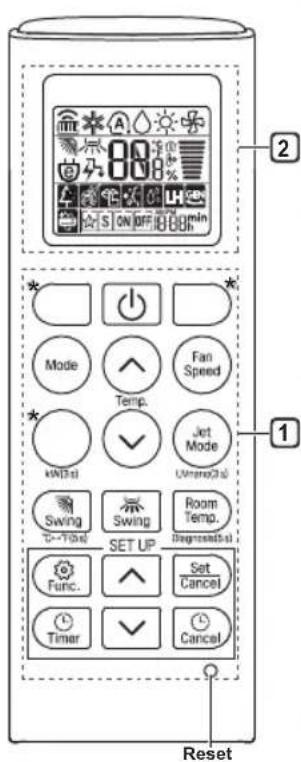

Utilizar o Comando Sem Fios

Com o comando sem fios é possível de utilizar o ar condicionado de uma forma mais conveniente.

2 1 Reset

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
	-	Liga e desliga o arcondicionado.	○	○
	88°	Ajusta a temperaturaambiente pretendida nosmodos de arrefecimento,aquecimento outransição automática.	○	○
Mode		Define o modo deArrefecimento.	○	○
		Define o modo deAquecimento.	○	○
		Define o modo deDesumidificação.	○	○
		Define o modo deVentilação.	○	○
		Define o funcionamentoautomático.	○	○
Jet Mode	Po	Altera a temperaturaambiente rapidamente.	○	○
Fan Speed		Ajusta a velocidade doventilador.	○	○
		Ajusta a direção do fluxode ar na vertical ou nahorizontal.	○	○

OBSERVAÇÃO

- *Os botões podem variar de acordo com o tipo de modelo.

- Ao estar ligado a um sistema de MultiSplit, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente podem não ser supostadas.

	1Botão	2Ecrã deexibição	Descrição	Função disponível
				MonoSplit	MultiSplit
			Liga/Desliga o arcondicionadoautomaticamente à horapretendida.	O	O
	Set/Cancel	-	Define/Cancela asfunções especiais e otemporizador.	O	O
		-	Cancela as definiçõesdo temporizador.	O	O
		- Ajusta	a hora. O O
	*LightOff	-	Define a luminosidadedo ecrã da unidadeinterior.	O	O
	RoomTemp.		Mostra a temperaturaambiente.	O	O
	°C←°F(5 s)		Alterna entre °C e °F O O
	*ComfortAir		Ajusta o fluxo de ar paradefletir o vento.	O	O
	kW(3 s) -		Define se a informaçãorelativa à energia é ounão exibida.	O	X
	*EnergyCtrl.		Apresenta os resultadosda poupança energética.	O	X
	Diagnosis(5 s)	-	Realiza o diagnóstico demanutenção doequipamento de formaconveniente.	O	X
	UVnano(3 s)	-	Definir a limpeza doVentilador.	O(opcional)	O(opcional)

2

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
		Liga/Desliga o arcondicionadoautomaticamente à horapretendida.	O	O
Set/Cancel	-	Define/Cancela asfunções especiais e otemporizador.	O	O
	-	Cancela as definiçõesdo temporizador.	O	O
	- Ajusta	a hora. O O
*LightOff	-	Define a luminosidadedo ecrã da unidadeinterior.	O	O
RoomTemp.		Mostra a temperaturaambiente.	O	O
°C←°F(5 s)		Alterna entre °C e °F O O
*ComfortAir		Ajusta o fluxo de ar paradefletir o vento.	O	O
kW(3 s) -		Define se a informaçãorelativa à energia é ounão exibida.	O	X
*EnergyCtrl.		Apresenta os resultadosda poupança energética.	O	X
Diagnosis(5 s)	-	Realiza o diagnóstico demanutenção doequipamento de formaconveniente.	O	X
UVnano(3 s)	-	Definir a limpeza doVentilador.	O(opcional)	O(opcional)

1 Botão	2 Ecrã de exibição	Descrição	Função disponível
			MonoSplit	MultiSplit
Func.		O ionizador permite emitir milhões de iões para ajudar a melhorar a qualidade do ar interior.	O (opcional)	O (opcional)
		Reduz o ruido das unidades exteriores.	O	X
		Remove a humidade gerada dentro da unidade interior.	O	O
Reset -		Estabelece as definições iniciais do comando sem fios.	O	O
