MANUAL DE UTILIZADOR CECTG5VB2 CONTINENTAL EDISON

G30 28-30 mbar 11,1 kW 807 g/h FR II2E+3+ Class:3 G20 20 mbar G30 28-30 mbar BRUCIATORE RAPIDO Diametro nominale 115 85 Classificazione nominale 3 3 Consumo in 1 ora 285,7 l/h 218,1 g/h BRUCIATORE MEDIO Diametro nominale 97 65 Classificazione nominale 1,75 1,75 Consumo in 1 ora 166,7 l/h 127,2 g/h BRUCIATORE MEDIO Diametro nominale 97 65 Classificazione nominale 1,75 1,75 Consumo in 1 ora 166,7 l/h 127,2 g/h BRUCIATORE AUSILIARIO Diametro nominale 72 50 Classificazione nominale 1 1 Consumo in 1 ora 95,2 l/h 72,7 g/h BRUCIATORE WOK Diametro nominale 130 96 Classificazione nominale 3,6 3,6 Consumo in 1 ora 342,9 l/h 261,8 g/hPT - 2 Ícone Tipo Significado NOTA Risco de lesão grave ou morte RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis PRECAUÇÃO Risco de danos materiais ou lesão IMPORTANTE / AVISO Manusear corretamente o sistema Obrigado por escolher este produto. Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico. Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.ÍNDICE

1.INSTRUÇÕES DE SEGURANÇA ..................................................................................... 4

• 1.1. Avisos Gerais de Segurança p. 4
• 1.2. Avisos de instalação p. 7
• 1.3. Durante a Utilização p. 8
• 1.4. Durante a Limpeza e Manutenção p. 9
• 2.INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO p. 11
• 2.1. Instruções para o Instalador p. 11
• 2.2. Instalação da Placa p. 12
• 2.3. Ligação de Gás p. 13
• 2.4. Conversão de gás (se disponível) p. 14
• 2.5. Segurança e Ligação Elétrica (Se disponível) p. 15

4.1. Utilização de Queimadores de Gás ............................................................................. 18

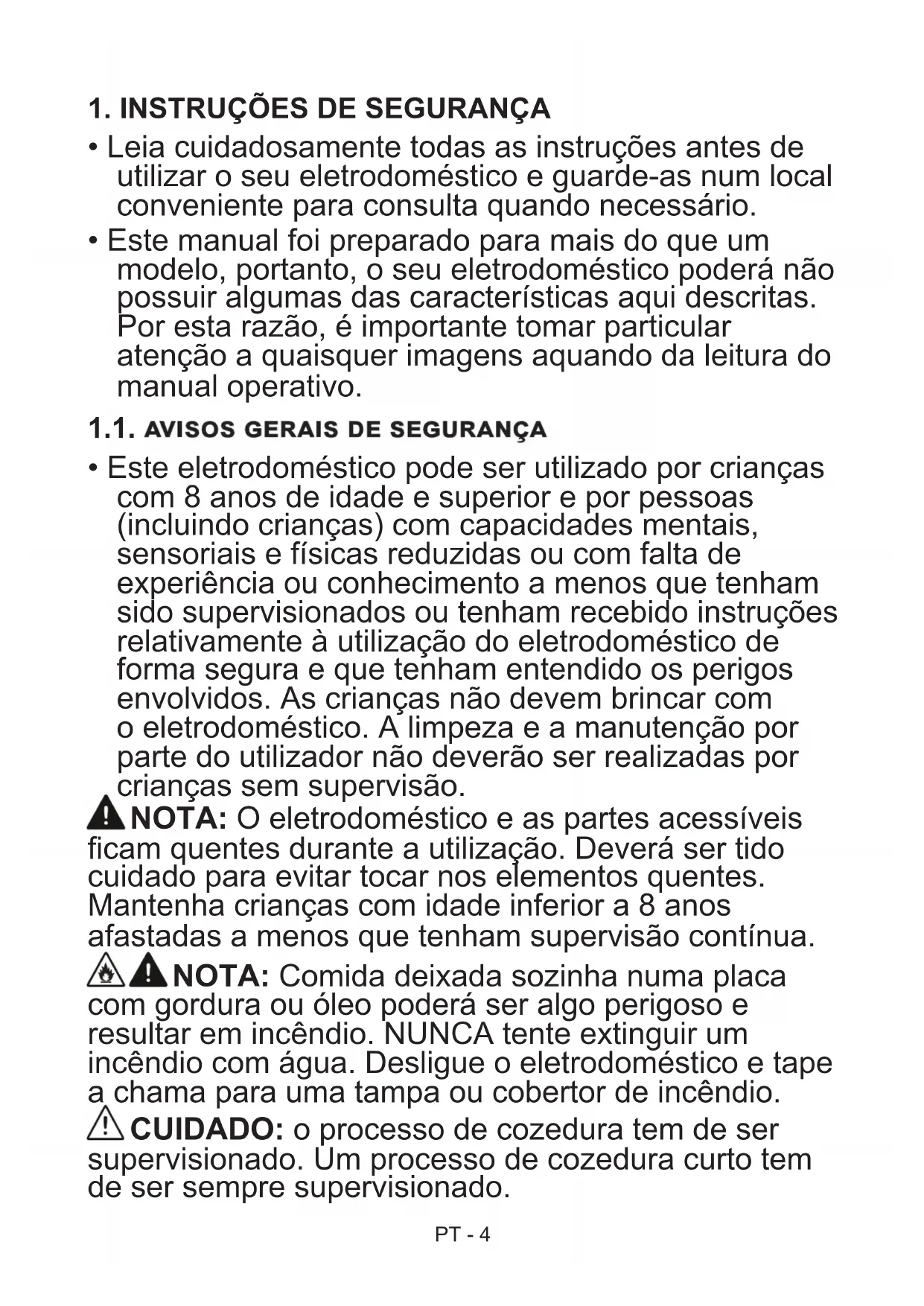

• Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.

• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.

• Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão. NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua. NOTA: Comida deixada sozinha numa placa com gordura ou óleo poderá ser algo perigoso e resultar em incêndio. NUNCA tente extinguir um incêndio com água. Desligue o eletrodoméstico e tape a chama para uma tampa ou cobertor de incêndio. CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado.PT - 5 NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura. NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.

• Para modelos com tampa de placa incorporada, limpe quaisquer derrames da tampa antes de a utilizar e deixe que o fogão arrefeça antes de fechar a tampa.

• Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.

• Não utilize detergentes abrasivos ou escovas de arame para limpar as superfícies do forno. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.

• Não utilize detergentes de vapor para limpar o eletrodoméstico.

• O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.

• Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.

• Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.PT - 6 CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.

• Este eletrodoméstico não está conectado a um dispositivo de ventilação. Deverá ser instalado e conectado de acordo com as regulamentações de instalação atuais. Deverá ser dada atenção em particular aos requisitos relevantes relativamente à ventilação.

• Se o queimador não acender após 15 segundos, páre de manusear o dispositivo e abra a porta do compartimento. Aguarde, pelo menos, 1 minuto antes de tentar acender novamente o queimador.

• Estas instruções só são válidas se o símbolo do país correto surgir no eletrodoméstico. Se o símbolo não surgir no eletrodoméstico, consulte as instruções técnicas que descrevem como modificar o eletrodoméstico para que coincida com as condições de utilização do país.

• Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza. Evite bater ou danificar o vidro com acessórios.

• Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.

• Se o seu eletrodoméstico possuir uma placa de cozedura fabricada de vidro ou vidro de cerâmica: CUIDADO: “ No caso de quebra do vidro da placa”: - desligue imediatamente todos os queimadores e quaisquer elementos de aquecimento elétrico ePT - 7 isole o eletrodoméstico da alimentação elétrica, - não toque na superfície do eletrodoméstico, - não utilize o eletrodoméstico.

• Deve manter as crianças e os animais afastados deste aparelho.

• Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.

• O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.

• Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodoméstico e contacte um agente de serviço qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.

• Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.

• Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.

• A temperatura da superfície inferior da placa poderá aumentar durante o manuseamento, portanto, deverá ser instalada uma placa debaixo do produto.PT - 8

• Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.

• Não pulverize aerossóis próximo ao aparelho enquanto este estiver a funcionar. Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.

• Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posição segura para que não fiquem presas ou lhes batam.

• Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal. Feche a válvula de gás quando um eletrodoméstico a gás não estiver a ser utilizado.

• Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando o eletrodoméstico não estiver a ser utilizado. CUIDADO: A utilização de um eletrodoméstico a gás resulta na produção de calor, humidade e produtos de combustão na divisão em que foi instalado. Certifique-se de que a cozinha está bem ventilada, especialmente quando o eletrodoméstico estiver a ser utilizado. Mantenha os orifícios de ventilação natural abertos ou instale um dispositivo de ventilação mecânica (exaustor de extração mecânica).

• A utilização intensiva e prolongada do eletrodoméstico poderá exigir ventilação adicional, como por exemplo, abrindo uma janela ou, para uma ventilação mais eficiente, por exemplo, aumentando o nível de ventilação mecânica semprePT - 9 que necessário.

• Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.

• Não retire os botões giratórios de controlo para limpar o painel de controlo.

• Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário.PT - 10 Declaração de Conformidade CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados. Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa. As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo. Eliminação da sua máquina antiga Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.PT - 11

2. INSTALAÇÃO E PREPARAÇÃO

NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

• A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.

• Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência e/ou natureza do gás e da pressão de gás) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.

• As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).

Requisitos de ventilação

• Para divisões com um volume inferior a 5 m

, é necessária uma ventilação permanente de 100 cm

• Para divisões com um volume inferior a 5 m

, é necessária uma ventilação permanente de 50 cm

de área livre, a menos que a divisão tenha uma porta que abra diretamente para o exterior sendo que neste caso não é necessária qualquer ventilação permanente.

• Para divisões com volume superior a 10 m

, não é necessária uma ventilação permanente. Importante: Independentemente do tamanho da divisão, todas as divisões deverão ter acesso direto para o exterior através de uma janela aberta ou equivalente. Esvaziar gases queimados do ambiente Os eletrodomésticos a gás expelem gás queimado para o exterior, diretamente ou através de um exaustor com uma chaminé. Se não for possível instalar o exaustor, instale uma ventoinha na janela ou na parede que tenha acesso a ar fresco. A ventoinha deverá ter a capacidade de alterar o volume de ar na cozinha a um mínimo de 4 a 5 vezes por hora. Secção de entrada de ar mín. 100 cm

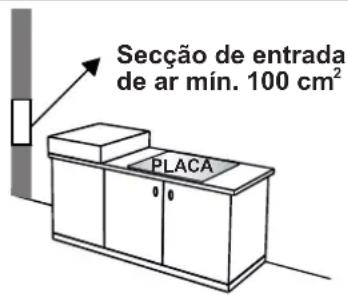

Secção de entrada de ar mín. 100 cm

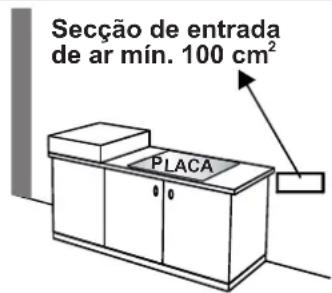

Secção de entrada de ar mín. 100 cm

Secção de entrada de ar mín. 100 cm

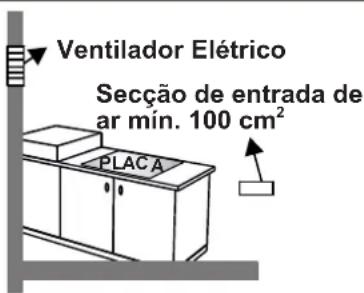

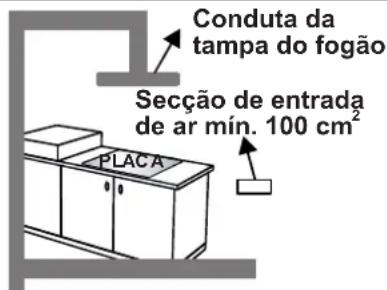

Conduta da tampa do fogão Ventilador Elétrico

• Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado.

• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.PT - 12

• A bancada e a mobília circundante ao eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C.

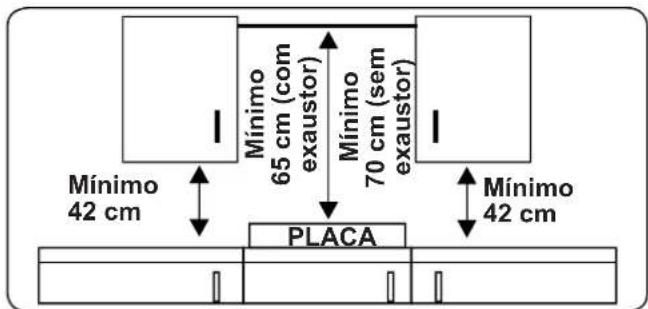

• Se um exaustor ou armário for instalado acima do eletrodoméstico, a distância de segurança entre a bancada e qualquer exaustor/armário deverá ser a que se indica abaixo. PLACA Mínimo 42 cm Mínimo 42 cm Mínimo 65 cm (com exaustor) Mínimo 70 cm (sem exaustor)

• O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar, frigorífico, congelador, máquina de lavar ou máquina de secar.

• Se a base do eletrodoméstico for acessível, uma barreira feita de material adequado deverá ser colocada baixo da base do eletrodoméstico, assegurando que não existe acesso à base do eletrodoméstico.

• O eletrodoméstico poderá ser colocado perto de outra mobília desde que, na área onde o eletrodoméstico for colocado, a altura da mobília não exceda a altura da bancada.

O eletrodoméstico é fornecido com um kit de instalação incluindo material de selagem adesiva, suportes de fixação e parafusos.

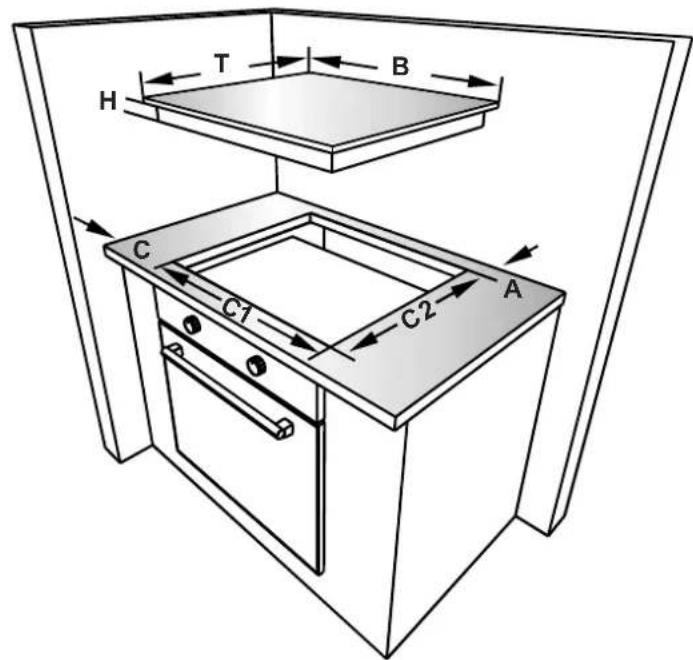

• Corte as dimensões da abertura tal como indicado na imagem. Localize a abertura na bancada para que, após a placa ser instalada, os seguintes requisitos sejam seguidos. B (mm) 700 50 T (mm) 520 100 H (mm) 44 500 C1 (mm) 560 10 C2 (mm) 490 G (mm) 20 D (mm) 50 I (mm) 25 J (mm) 5

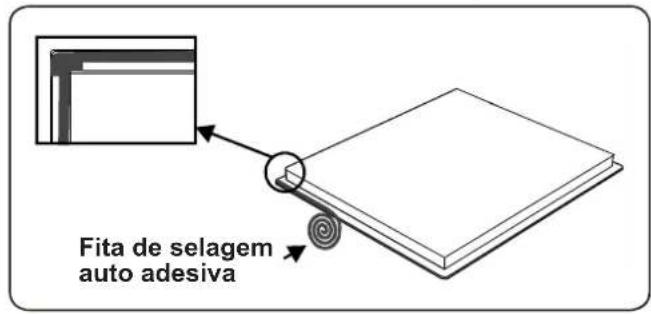

• Aplique a fita de selagem auto adesiva de um dos lados fornecida em volta da parte inferior da bancada. Não estique a fita. Fita de selagem auto adesiva

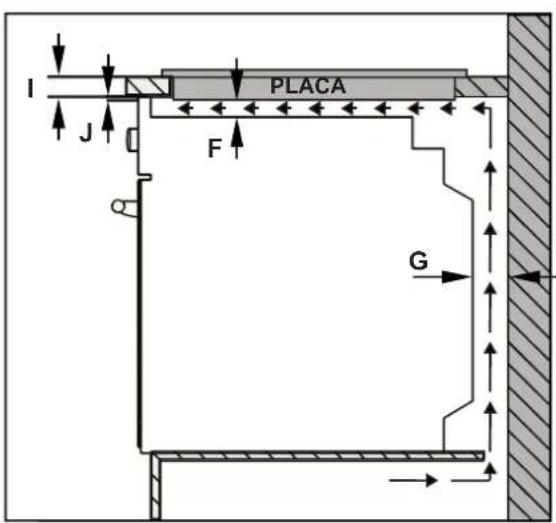

• Insira o eletrodoméstico na abertura e fixe-o na posição utilizando suportes (A) e parafusos (B). Ajuste a posição dos suportes dependendo da espessura da bancada e aperte os parafusos de forma adequada.

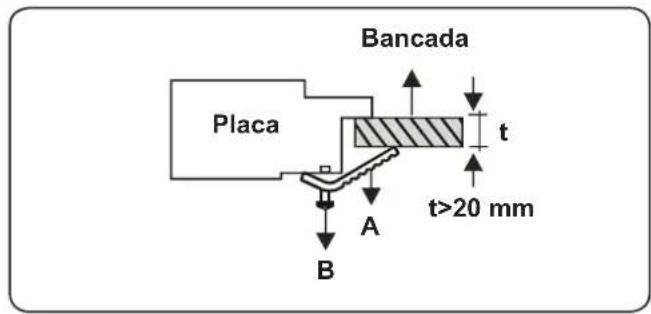

t>20 mm Bancada Placa Importante: Se o eletrodoméstico for instalado acima de um armário ou gaveta é absolutamente essencial que coloque um separador entre a base do eletrodoméstico e a unidade da gaveta.

Montagem da alimentação de gás e verificação de fugas Conecte o eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais. Primeiro, verifique que tipo de gás está instalado no fogão. Estas informações estão disponíveis num autocolante na traseira do fogão. Pode encontrar informações relacionadas com os tipos de gás adequados e com os injetores de gás adequados na tabela de dados técnicos. Verifique se a pressão de gás de alimentação coincide com os valores indicados na tabela de dados técnicos para conseguir fazer uma utilização eficiente e para assegurar o consumo de gás mínimo. Se a pressão do gás utilizado for diferente da dos valores indicados ou se não for estável na sua área, poderá ser necessário para montar um regulador de pressão disponível na entrada de gás. Deverá contactar um centro de serviço autorizado para fazer estes ajustes. Pontos que devem ser verificados durante a montagem da mangueira flexível:

• Se a conexão de gás for realizada através de uma mangueira flexível fica na entrada de gás da placa, deverá ser fixado numa abraçadeira de tubo.

• Conecte o seu eletrodoméstico com uma mangueira curta e duradoura que seja o mais próxima possível da fonte de gás.PT - 14

• O comprimento máximo permitido da mangueira é de 1,5 m.

• O dispositivo deve ser ligado em conformidade com as normas locais relativas ao gás.

• A mangueira deverá ser mantida longe de áreas que possam aquecer até temperaturas superiores a 90 °C.

• A mangueira não deverá estar rachada, estragada, dobrada ou vincada.

• Mantenha a mangueira longe de cantos afiados e objetos que se possam mover.

• Antes de montar a conexão, deverá certificar-se de que a mangueira não está danificada. Utilize água a ferver ou líquidos de fugas para realizar a verificação. Não utilize chamas abertas para verificar a fuga de gás.

• Todos os itens de metal que sejam utilizados durante a conexão de gás deverão estar livres de ferrugem. Verifique a data de validade de quaisquer componentes utilizados para a conexão. Pontos que devem ser verificados durante a montagem da conexão de gás fixa O método utilizado para montar uma conexão de gás fixa (conexão de gás com roscas, por exemplo, uma porca) varia de acordo com o país em que se encontra. As peças mais comuns para o seu país serão fornecidas com o seu eletrodoméstico. Quaisquer outras peças necessárias poderão ser fornecidas como peças suplentes. Durante a conexão, mantenha sempre a porta no coletor de gás fixa enquanto roda a contraporca. Utilize chaves de tamanho adequado para uma conexão segura. Para superfícies entre diferentes componentes utilize sempre os selos fornecidos no kit de conversão de gás. Os selos utilizados durante a conexão deverão também ser aprovados para utilização em ligações de gás. Não utilize selos de canalização para ligações de gás. Lembre-se que este eletrodoméstico está pronto a ser conectado à alimentação de gás no país para o qual foi produzido. O principal país de destino está indicado na traseira do eletrodoméstico. Se necessitar de o utilizar noutro país, qualquer uma das conexões na imagem abaixo poderá ser necessária. Nesse caso, contacte as autoridades locais para saber mais sobre a conexão de gás correta. Tubo de gás Tubo de gás Tubo de gás Selo Selo Selo Encaixe de mangueira Encaixe

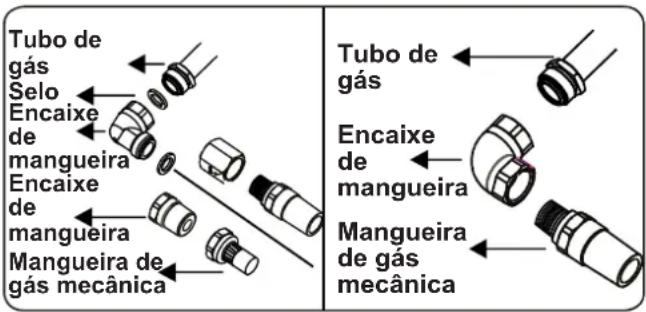

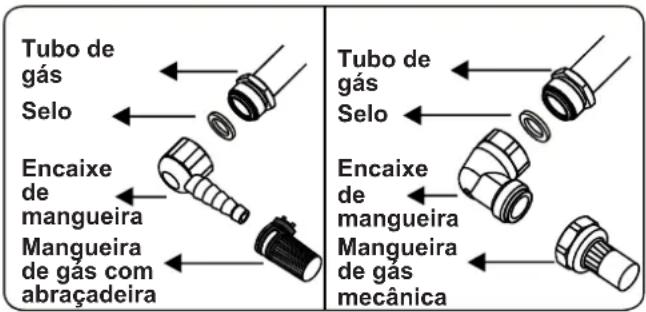

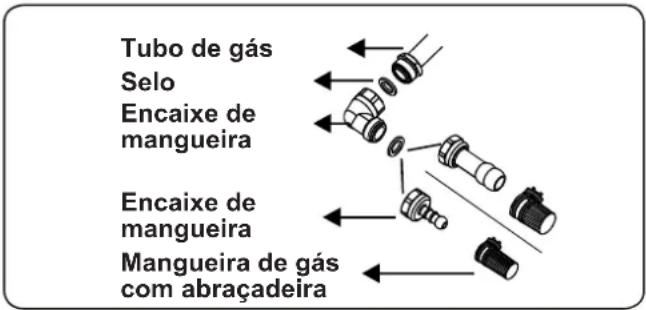

mangueira Encaixe de mangueira Mangueira de gás com abraçadeira Mangueira de gás com abraçadeira Mangueira de gás mecânica Mangueira de gás mecânica Tubo de gás Selo Encaixe

mangueira Mangueira de gás mecânica O fogão deverá ser instalado e mantido por um técnico de gás qualificado e registado de acordo com a legislação de segurança atual. NOTA: Não utilize chamas abertas para verificar fugas de gás.

O seu eletrodoméstico foi criado para operar com gás GPL / GN. Os queimadores de gás podem ser adaptados a diferentes tipos de gás substituindo os injetores correspondentes e ajustando o tamanho de chama mínimo adequado ao gás em utilização. Para tal, os passos seguintes devem ser realizados: Mudança de injetores Queimadores de placa

• Corte a alimentação de gás principal e desligue o eletrodoméstico da alimentação elétrica principal.

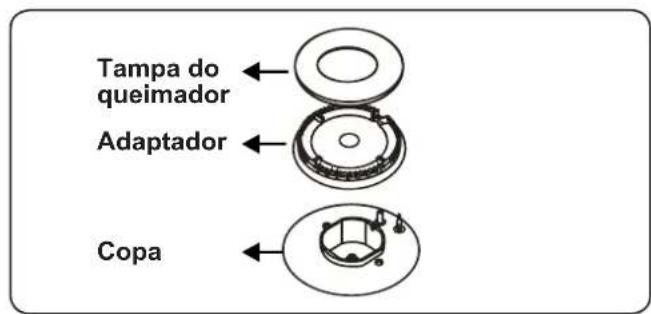

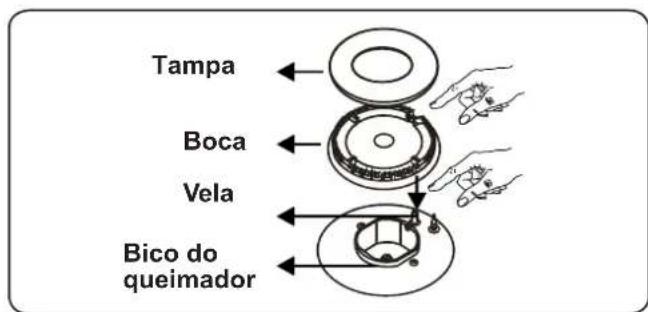

• Remova as tampas do queimador e os adaptadores.

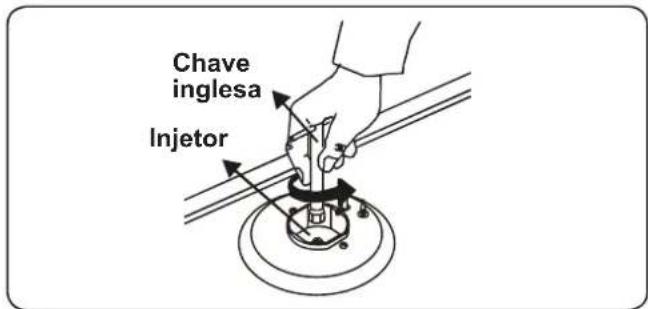

• Utilize uma chave inglesa de 7 mm para desaparafusar os injetores.PT - 15

• Substitua o injetor pelos do kit de conversão de gás, com os diâmetros corretos para o tipo de gás que vai ser utilizado, de acordo com a tabela do injetor de gás. Adaptador Chave inglesa Injetor Copa Tampa do queimador Ajustar a posição de chama reduzida Em primeiro lugar, certifique-se de que o eletrodoméstico está desligado da alimentação elétrica principal e de que a alimentação de gás está aberta. A posição de chama mínima é ajustada com um parafuso de cabeça chata localizado na válvula. Para válvulas com um dispositivo de segurança de falha de chama, o parafuso localiza-se na lateral do eixo da válvula tal como indicado nas imagens. Para válvulas sem um dispositivo de segurança de falha de chama, o parafuso localiza- se no interior do eixo da válvula tal como indicado na imagem abaixo. Para fazer ajustes à posição da chama de forma mais fácil, recomendamos que remova o painel de controlo (e o microinterruptor se o seu modelo possuir um) durante a alteração. Para determinar a posição mínima, acenda os queimadores e deixe-os na posição mínima. Com a ajuda de uma pequena chave de fendas, aperte ou desaperte o parafuso de bypass em cerca de 90 graus. Quando a chama tiver um comprimento de pelo menos 4 mm, o gás está bem distribuído. Certifique- se de que a chama não morre quando passa do máximo para o mínimo. Crie um vento artificial com a sua mão na direção da chama para ver se as chamas estão estáveis. O parafuso de bypass deverá ser libertado para conversão de GPL para GN. Para conversão de GN para GPL o parafuso de bypass deverá ser apertado. Certifique-se de que o eletrodoméstico está desligado da alimentação elétrica principal e de que a alimentação de gás está aberta. Válvula com dispositivo de falha de chama Parafuso de bypass Válvula com dispositivo de falha de chama Parafuso

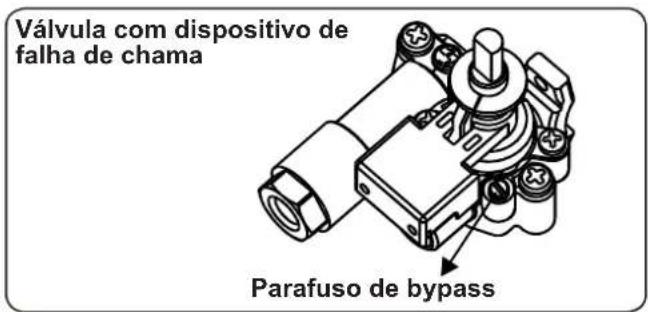

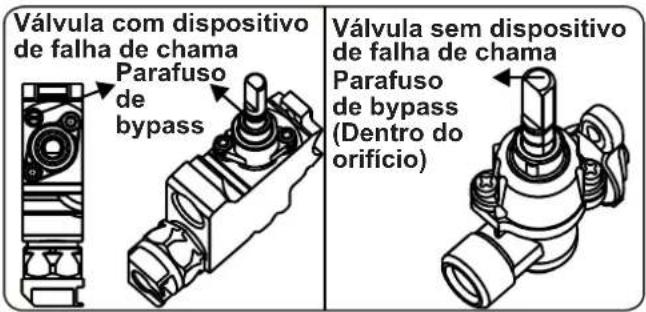

bypass Válvula sem dispositivo de falha de chama Parafuso de bypass (Dentro do orifício) Alterar a entrada de gás Para alguns países, o tipo de entrada de gás pode ser diferente para gases GN/ GPL. Neste caso, retire os componentes de conexão atual e as porcas (se existirem) e conecte a nova alimentação de gás de forma adequada. Em todas as condições, todos os componentes utilizados nas conexões de gás deverão ser aprovados pelas autoridades internacionais e/ ou locais. Em todas as conexões de gás, consulte a cláusula “Montagem de alimentação de gás e verificação de fugas” explicada acima.

NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

NOTA: O ELETRODOMÉSTICO

DEVERÁ TER LIGAÇÃO A TERRA.

• Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponívelPT - 16 e a cablagem elétrica principal deverá conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora).

• Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por pessoal qualificado.

• Não utilize adaptadores, tomadas múltiplas e/ou extensões.

• O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito.

• Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.

• O interruptor com fusível deverá ser facilmente acedido assim que o eletrodoméstico tiver sido instalado.

• Certifique-se de que todas as conexões estão bem apertadas.

• Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa.

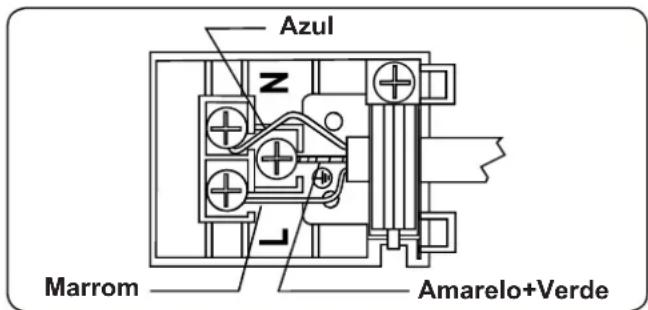

• A conexão da caixa terminal é colocada na caixa terminal. Marrom Amarelo+Verde AzulPT - 17

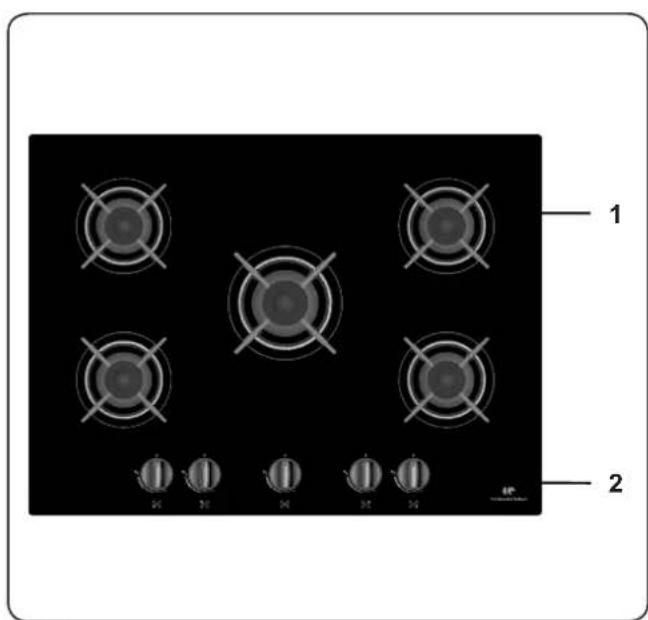

3. CARACTERÍSTICAS DO PRODUTO

Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo. Lista de Componentes

4. UTILIZAÇÃO DO PRODUTO

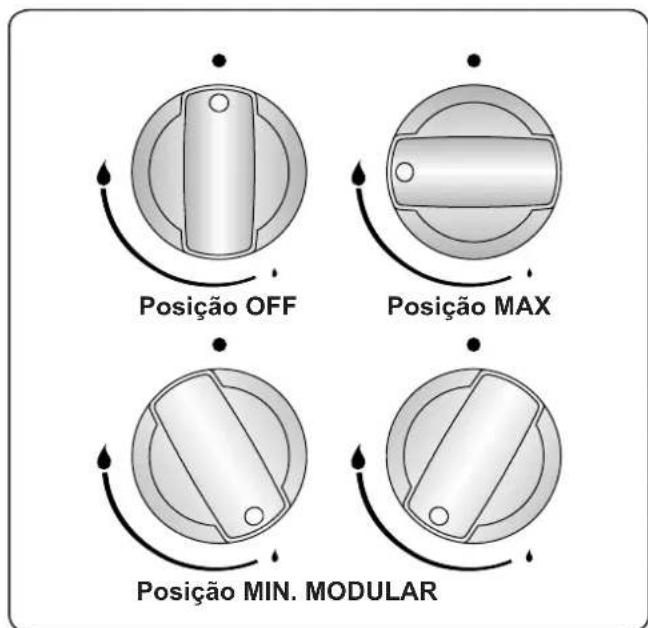

Ignição dos queimadores O símbolo de posição acima de cada botão giratório de controlo indica o queimador que o botão giratório controla. Ignição manual dos queimadores de gás Se o seu eletrodoméstico não estiver equipado com uma ajuda de ignição ou no caso de existir uma avaria na rede elétrica, siga os procedimentos listados abaixo. Para queimadores de placa: Prima o botão giratório do queimador que deseja acender e mantenha-o premido enquanto o roda no sentido contrário ao dos ponteiros do relógio até que o botão giratório esteja na posição “maximum” (máximo). Continue a premir o botão giratório e mantenha um fósforo aceso, isqueiro ou outra ajuda manual na circunferência superior do queimador. Mova a fonte de ignição para longe do queimador assim que vir uma chama estável. Ignição elétrica através de botão giratório de controlo Prima o botão giratório do queimador que deseja acender e mantenha-o premido enquanto o roda no sentido contrário ao dos ponteiros do relógio até atingir uma posição de 90 graus. O microinterruptor debaixo do botão giratório irá criar faíscas através da vela incandescente enquanto o botão giratório de controlo estiver premido. Prima o botão giratório até que veja uma chama estável no queimador.Dispositivo de segurança de chama Queimadores de placa Placas equipadas com dispositivo anti falha de chama que proporciona segurança em caso de chama extinguível acidentalmente. Se se der o caso, o dispositivo irá bloquear as linhas de gás do queimador e irá evitar qualquer acumulação de gás não queimado. Aguarde 90 segundos antes de voltar a acender um queimador de gás apagado. Controlos de Placa Queimador de placa O botão giratório tem 3 posições: off (0), máximo (símbolo de chama grande) e mínimo (símbolo de chama pequena). Acenda o queimador com o botão giratório na posição “máximo”; poderá então ajustar a força da chama entre as posições “máxima” e “mínima”. Não opere os queimadores quando o botão giratório estiver entre as posições “máxima” e “mínima”. Posição OFF Posição MAX Posição MIN. MODULAR Após acender, verifique visualmente as chamas. Se vir uma ponta amarela, chama levantada ou instável, desligue o fluxo de gás e depois verifique a unidade das tampas do queimador e as bocas assim que tiverem arrefecido. Certifique-se de que não existe líquido nas tampas do queimador. Se o queimador acender acidentalmente, desligue os queimadores, ventile a cozinha com ar fresco e aguarde, pelo menos, 90 segundos antes de tentar acender novamente. Tampa Boca Vela Bico do queimador Para desligar os queimadores da placa, rode o botão giratório do queimador da placa no sentido dos ponteiros do relógio para a posição ‘0’ para que o marcador no botão giratório do queimador da placa aponte para cima. A sua placa tem queimadores de diferentes diâmetros. Irá perceber que a forma mais económica de utilizar gás é escolher o queimador de gás com tamanho correto para o tamanho da sua panela e colocar a chama na posição “mínima” assim que for atingido o ponto de ebulição. Recomendamos que cubra sempre a suaPT - 19 panela para evitar perda de calor. Para obter um desempenho máximo dos queimadores principais, sugerimos que utilize tachos com os seguintes diâmetros de fundo plano. Utilizando tachos mais pequenos do que as dimensões mínimas indicadas abaixo irão criar perda de energia. Queimador de wok/rápido 22-26 cm Queimador semirrápido 14-22 cm Queimador auxiliar 12-18 cm Certifique-se de que as pontas das chamas não se espalham para fora da circunferência exterior do tacho uma vez que isto pode danificar os acessórios de plástico, como por exemplo, pegas. Desligue a válvula de controlo de gás principal quando os queimadores não estiverem a ser utilizados durante períodos prolongados de tempo. NOTA:

• Utilize apenas panelas de fundo plano com bases espessas.

• Certifique-se de que o fundo da panela está seco antes de a colocar no queimador.

• A temperatura das partes acessíveis poderá ficar alta enquanto o eletrodoméstico está a funcionar. É imperativo que crianças e animais sejam mantidos afastados dos queimadores durante e após a cozedura.

• Após a utilização, a placa mantém-se muito quente durante um período de tempo prolongado. Não lhe toque nem coloque qualquer objeto em cima.

• Nunca coloque facas, garfos, colheres e tampas em cima da placa uma vez que ficarão quentes e poderão causar queimaduras graves.

• Não deixe que as pegas das panelas ou quaisquer outros utensílios de cozinha para se projetem sobre a extremidade da bancada do fogão. Base de Tacho Circular Diâmetro de Tacho Pequeno Base de tacho que não assentou

5. LIMPEZA E MANUTENÇÃO

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza. Instruções Gerais

• Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.

• Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão. Não utilize detergentes que contenhamn partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico.

• Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas. Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico. Limpeza da Placa de Gás

• Limpe a placa de gás com regularidade.

• Retire os suportes de panelas, tampasPT - 20 e bocas dos queimadores de placa.

• Limpe a superfície da placa com um pano suave embebido em água com sabão. Depois, limpe a superfície de placa novamente com um pano húmido e seque-o.

• Lave e enxague as tampas do queimador da placa. Não as deixe molhadas. Seque-as imediatamente com um pano seco.

• Certifique-se de que volta a montar todas as partes corretamente após a limpeza.

• As superfícies dos suportes das panelas poderão ficar riscadas com o tempo devido à utilização. Isto não é um problema de produção. Não utilize palha de aço para limpar qualquer parte da placa. Certifique-se de que não entra água nos queimadores uma vez que isto poderá bloquear os injetores. Limpar as Partes de Vidro (se disponíveis)

• Limpe as partes de vidro do seu eletrodoméstico com regularidade.

• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enxague e seque-as adequadamente com um pano seco. Limpar as Partes Esmaltadas

• Limpe as partes esmaltadas do seu eletrodoméstico com regularidade.

• Limpe as partes esmaltadas com um pano suave embebido em água com sabão. Depois, limpe-as novamente com um pano húmido e seque-as. Não limpe as partes esmaltadas enquanto ainda estão quentes da cozedura. Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do esmalte durante um longo período de tempo. Limpar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.

• Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco. Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura. Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um longo período de tempo.Manutenção NOTA: A manutenção deste eletrodoméstico deverá ser realizada apenas por uma pessoa de serviço autorizada ou por um técnico qualificado. Outros Controlos

• Verifique periodicamente a data de vencimento do tubo de ligação do gás

• Verifique, periodicamente, o tubo de conexão de gás. Se for encontrado um defeito, contacte um fornecedor de serviço autorizado para proceder à substituição.

• Se for encontrado um defeito aquando do manuseamento dos botões giratórios de controlo do eletrodoméstico, contacte um fornecedor de serviços autorizado.PT - 21

Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado. Problema Causa Possível Solução Queimadores de placa não funcionam. Os queimadores poderão estar na posição “off”. A pressão de fornecimento de gás poderá estar incorreta. A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada. Verifique a posição do forno e / ou o botão giratório de controlo do queimador da grelha Verifique o fornecimento de gás e a pressão de gás. Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar. Queimadores de placa não acendem. A tampa e a boca do queimador não estão bem montadas. A pressão de fornecimento de gás poderá estar incorreta. O cilindro LPG (se aplicável) poderá estar vazio. A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada. Certifique-se de que as partes do queimador foram colocadas corretamente. Verifique o fornecimento de gás e a pressão de gás. O cilindro LPG poderá necessitar de ser substituído. Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar. A cor da chama é laranja / amarela. A tampa e a boca do queimador não estão bem montadas. Composições de gás diferentes. Certifique-se de que as partes do queimador foram colocadas corretamente. Devido ao design do queimador, a chama pode aparentar ser laranja / amarela em certas áreas do queimador. Se manusear o eletrodoméstico com gás natural, o gás natural de cidade poderá ter composições diferentes. Não manuseie o eletrodoméstico durante algumas horas. O queimador não acende ou acende apenas parcialmente. As partes do queimador poderão não estar limpas ou secas. Certifique-se de que as partes do eletrodoméstico estão secas e limpas. O queimador aparenta estar ruidoso.

Isto é normal. O ruído poderá reduzir quando aquecem. Ruído - É normal que algumas partes de metal no fogão produzam ruído aquando da utilização.

Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte. Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.PT - 22
