MANUAL DE UTILIZADOR HDW3620DNPK HAIER
DESCRIÇÃO DO PRODUTO....152
Requisitos de espaço 152
UTILIZAÇÃO ....153
Utilização 153
Temperatura personalizada 154
Função Super Cool....154
Função Super Freeze....155
Modo Eco....155
Passo 1 157
Passo 2 ....157
Passo 3 157
Utilização Wi-Fi....158
REVERSIBILIDADE DA PORTA....159
RESOLUÇÃO DE PROBLEMAS

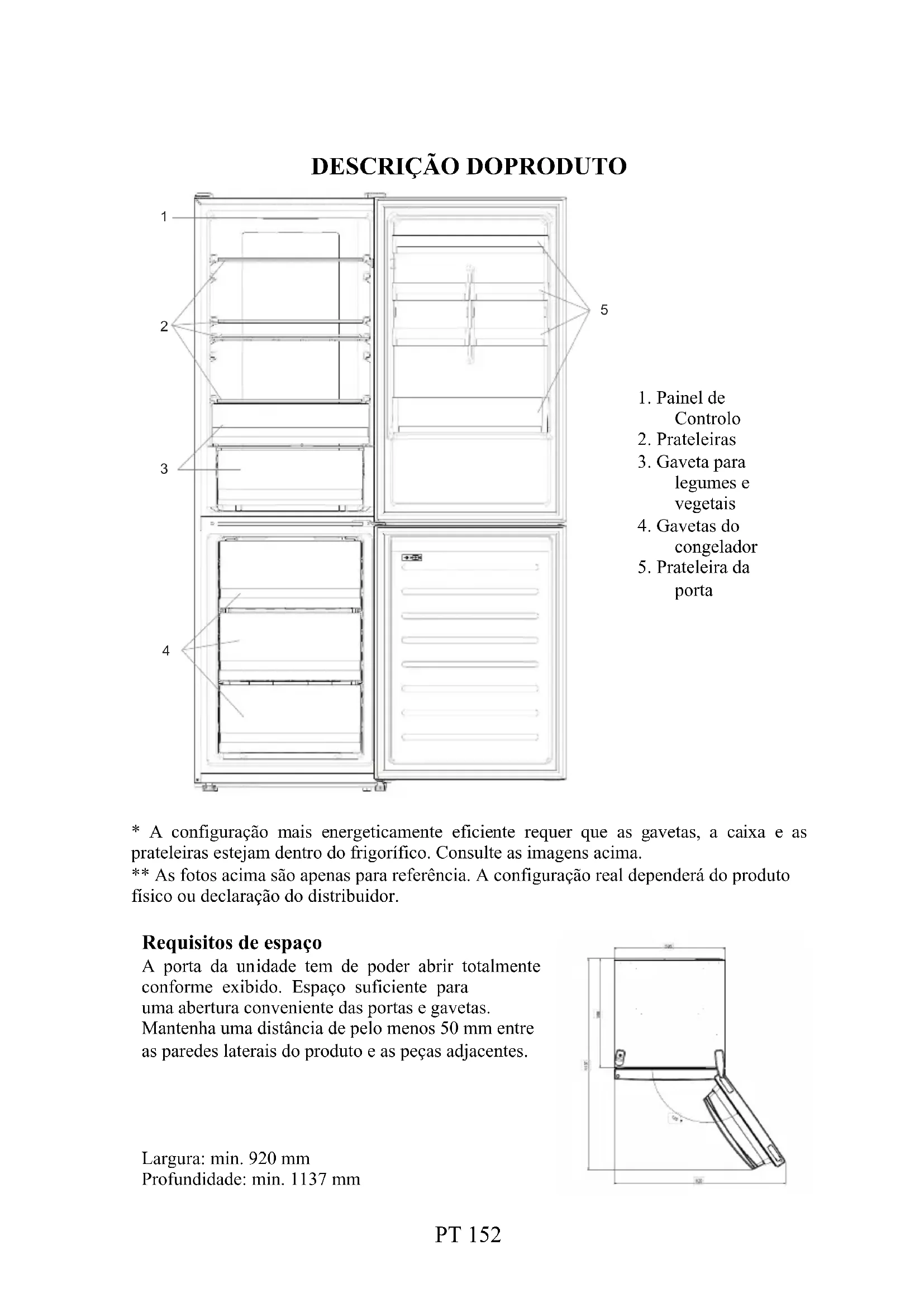

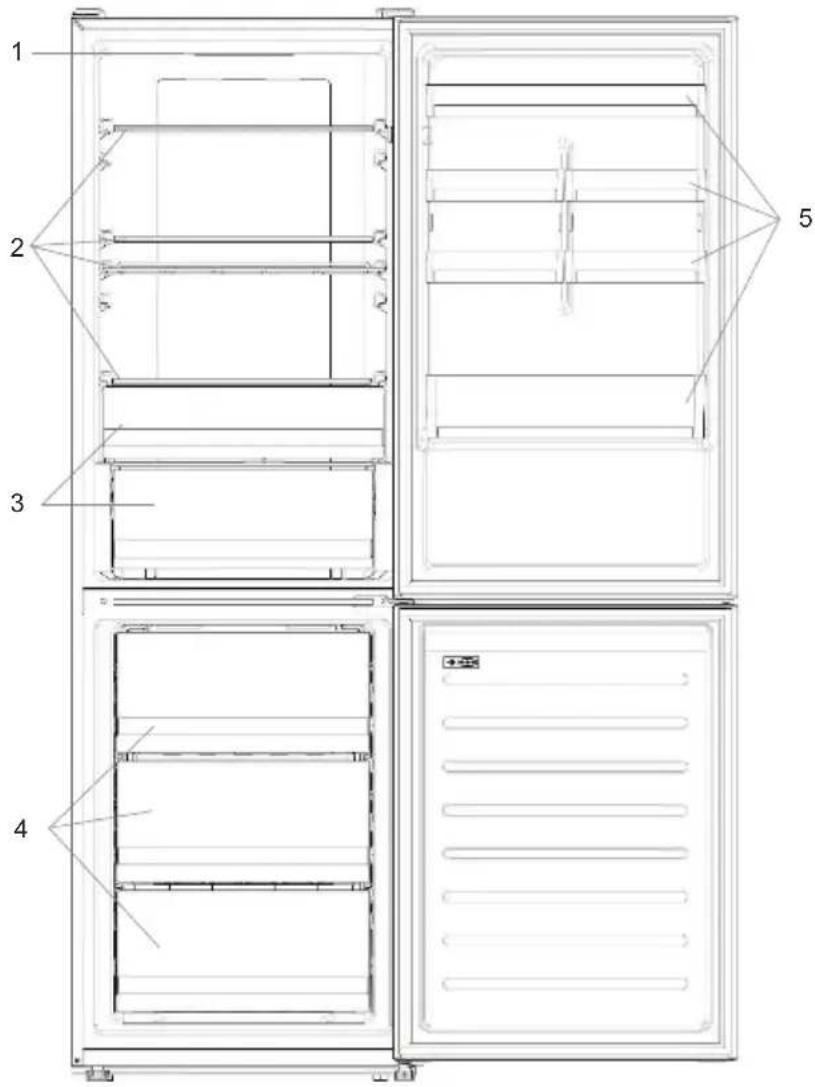

DESCRIÇÃO DO PRODUTO
- Painel de Controlo
- Prateleiras
- Gaveta para legumes e vegetais
- Gavetas do congelador
- Prateleira da porta
* A configuração mais energeticamente eficiente requer que as gavetas, a caixa e as prateleiras estejam dentro do frigorífico. Consulte as imagens acima. ** As fotos acima são apenas para referência. A configuração real dependerá do produto físico ou declaração do distribuidor.

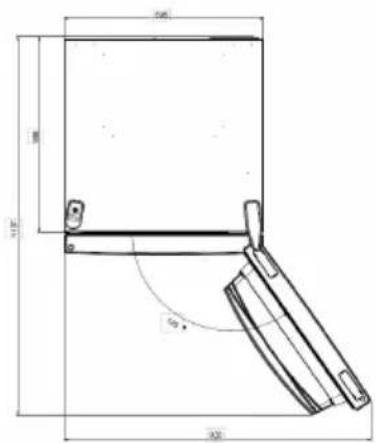

Requisitos de espaço
A porta da unidade tem de poder abrir totalmente conforme exibido. Espaço suficiente para uma abertura conveniente das portas e gavetas. Mantenha uma distância de pelo menos 50 mm entre as paredes laterais do produto e as peças adjacentes.
A. Tecla ON/OFF, utilizada para ligar/desligar o aparelho B. Tecla Wi-Fi, utilizada para ligar/desligar o Wi-Fi C. Tecla Mode, utilizada para selecionar a função desejada D. Tecla TEMP, utilizada para selecionar a temperatura do frigorífico e do congelador
a. Ícone frigorífico/congelador mostra qual a área do aparelho que está selecionada b. Níveis de temperatura do congelador, mostram qual a temperatura selecionada no congelador c. Níveis de temperatura do frigorífico, mostram a temperatura selecionada d. Ícone de temperatura personalizado, mostra se a temperatura foi selecionada pela aplicação e. Ícone do modo Eco, mostra se o modo eco está ativado f. Ícone da função Holiday, mostra se a função de férias está ativada g. Ícone Wi-Fi mostra se o Wi-Fi está a funcionar e o aparelho está conectado
Utilização
- Conecte o aparelho na tomada e este liga-se automaticamente. A temperatura regula-se automaticamente para 4 °C no frigorífico e para -18 °C no congelador.
- Para alterar a temperatura, prima a tecla TEMP durante 5 segundos, um sinal acústico é emitido e o ícone do compartimento selecionado (frigorífico ou congelador), bem como todos os LEDs de temperatura do compartimento correspondente acendem-se durante 2s e após 2s a seleção do compartimento é confirmada. Com o ícone do compartimento selecionado, prima rapidamente a tecla TEMP para alterar a temperatura. Quando a definição aumenta, a luz LED correspondente acende-se. Um sinal acústico é emitido sempre que a tecla TEMP é premida e a temperatura é alterada. Passados 5 segundos a seleção é confirmada. Após 30s sem operação, o ícone frigorífico/congelador apaga-se, enquanto os LEDs das temperaturas selecionadas permanecem acesos. Quando a tecla TEMP é tocada novamente, o ícone do último compartimento selecionado (Frigorífico
ou Congelador) acende-se.
- Em caso de falha de energia, o último nível de arrefecimento definido é reposto.
- Para restaurar a configuração padrão, prima longamente a tecla Temp e clique na tecla ON/OFF 5 vezes (em 5 segundos).
- Sob condições normais de funcionamento (na primavera e no outono), recomenda-se a regulação da temperatura para 4 °C. No verão, quando a temperatura ambiente é alta, recomenda-se regular a temperatura para 6 a 8 °C, de modo a garantir a temperatura do frigorífico e do congelador e reduzir o tempo de funcionamento contínuo do frigorífico; e no inverno, quando a temperatura ambiente é baixa, recomenda-se definir a temperatura para 3 a 4 °C para evitar o início/paragem frequentes do frigorífico.
Temperatura personalizada
A partir da aplicação é possível personalizar a temperatura tanto para o frigorífico quanto para o congelador. A temperatura pode ser ajustada com sensibilidade de 1 °C. É possível selecionar uma temperatura entre 2 °C e 8 °C no frigorífico e de -16 °C a -24 °C no congelador.
Quando a temperatura é selecionada pela aplicação, o ícone de temperatura personalizada acende-se, enquanto todas as luzes LED de temperatura do compartimento afetado se apagam (isto é, se a temperatura do frigorífico for selecionada a partir da aplicação, os LEDs de 2 °C a 8 °C apagam-se. Se a temperatura do congelador for selecionada a partir da aplicação, os LEDs -16 °C a -24 °C estão apagados).
Se apenas uma única área (congelador ou frigorífico) tiver a temperatura personalizada, a seleção de temperatura da outra área não é alterada e a luz LED da temperatura selecionada dessa área permanece acesa. Um sinal acústico é emitido sempre que a temperatura é alterada.
Função Super Cool
Sugere-se ligar a função Super Cool se se tiver de guardar uma grande quantidade de alimentos (por exemplo após uma ida às compras). A função Super Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Quando a função é ativada, a temperatura do frigorífico é regulada automaticamente para 2 °C.
Como usar a função Super Cool:
- A função pode ser ativada premindo longamente a tecla TEMP para selecionar o compartimento do frigorífico e, em seguida, premindo rapidamente a tecla TEMP até que o LED do ícone Super Cool se acenda, ou pode ser ligada a partir da aplicação. Quando a função está ativada, o LED Super Cool está sempre aceso.
- Para sair da função Super Cool, prima a tecla TEMP ou desligue-a a partir da aplicação.
- A função Super Cool termina automaticamente quando a função durou mais de 30 horas.
- Quando o Super Cool termina, o ícone do painel de controlo desliga-se e o nível de arrefecimento previamente definido é reposto.
Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente.
Função Super Freeze
A função Super Freeze acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Se se tiver de congelar uma grande quantidade de alimentos, recomenda-se ativar a função Super Freeze 24h antes da utilização. Quando a função é ativada, a temperatura é regulada automaticamente para -24 °C.
Como usar a função Super Freeze:
- A função pode ser lançada premindo longamente a tecla TEMP para selecionar o compartimento do congelador e, em seguida, premindo rapidamente a tecla TEMP até que o led do ícone Super Freeze se acenda, ou pode ser ligado a partir da aplicação. Quando a função está ativada, o LED Super Freeze está sempre aceso.
- Para sair da função Super Freeze, prima a tecla TEMP ou desligue-a a partir da aplicação.
- A função Super Freeze termina automaticamente quando a função durou mais de 50 horas.
- Quando o Super Freeze termina, o ícone do painel de controlo desliga-se e o nível de congelação previamente definido é reposto.
Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente
Modo Eco
O modo Eco pode ser ativado para otimizar o desempenho do aparelho, obtendo-se simultaneamente o melhor armazenamento de alimentos. O modo Eco regula automaticamente a temperatura para 5 °C no frigorífico e para -18 °C no congelador Como utilizar o modo Eco:
- A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Eco se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Eco está sempre aceso.
- Para sair do Eco desligue-o na aplicação ou escolha outra função do painel de controlo.
- Quando o Modo Eco termina, o ícone do painel de controlo apaga-se e os níveis de arrefecimento previamente definido são repostos.
Função Holiday
A função Holiday pode ser usada para reduzir o consumo de energia do aparelho, quando não é usado regularmente. Quando a função é ligada, as luzes LED apagam-se (mesmo se a porta estiver aberta) e desliga o frigorífico, enquanto o congelador continuará a funcionar
normalmente.
Como usar a função Holiday:
- A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Holiday se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Holiday está sempre aceso.
- Para sair da função Holiday desligue-a na aplicação ou escolha outra função do painel de controlo.
- Quando a função Holiday termina, o ícone do painel de controlo desliga-se e os níveis de arrefecimento previamente definidos são repostos.
Descongelamento
O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.
HCS
Quando um certo nível de umidade é atingido, as fibras do filtro HCS abrem, fazendo com que a umidade diminua e, em seguida, feche novamente.
Modo demo
Para inserir o modo de demonstração, com o visor desbloqueado, mantenha premida a tecla SET e prima a tecla WiFi 5 vezes dentro de 5 segundos. Para sair do modo de demonstração, execute a mesma operação ou desligue o frigorífico.
Códigos de Erro
- Erro de comunicação
As luzes [-16°C;-18°C;-20°C;-22°C;-24°C] no congelador acendem-se sequencialmente o que significa que houve um erro de comunicação entre o painel de controlo principal e o painel do visor. Por favor, contate a assistência técnica para ajudar a resolver o problema
- Ventilador
As luzes [-16°C;-20°C;-22°C;-24°C] no congelador a piscar simultaneamente significam que a ventoinha não está a funcionar corretamente. Por favor, contate a assistência técnica para ajudar a resolver o problema
PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO
Passo 1
- Faça download da aplicação hOn nas lojas
- Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta
- Siga as instruções de emparelhamento na aplicação hOn
Utilização Wi-Fi
Se o Wi-Fi ainda não estiver configurado, quando o frigorífico é ligado, entra automaticamente no modo de configuração e mantém esse estado durante 30 minutos. O ícone Wi-Fi pisca e o registo do produto pode começar.
- Siga as instruções da aplicação para configurar o Wi-Fi (ver acima)
- Logo que o Wi-Fi esteja configurado e a conexão estabelecida, o ícone Wi-Fi fica acesso e fixo.
- Após 30 minutos sem realizar qualquer operação, o Wi-Fi sai automaticamente do modo de configuração
- Se o Wi-Fi já estiver configurado, será reconectado automaticamente de acordo com as informações de configuração.
Para redefinir o Wi-Fi, prima a tecla Wi-Fi e a tecla SET durante 2s.
Para desligar o Wi-Fi, prima a tecla Wi-Fi durante 3s.
Módulo de rádio - Dados técnicos
| Taxa de frequência (OFR) | 2400 MHz-2843.5 MHz |
| Frequências do canal | 2412...2472 MHz(tamanho do passo 5 MHz) |
| Força maxima(EIRP) | 100 mW |
O tipo de equipamento de rádio está em conformidade com a Diretiva 2014/53/EU.

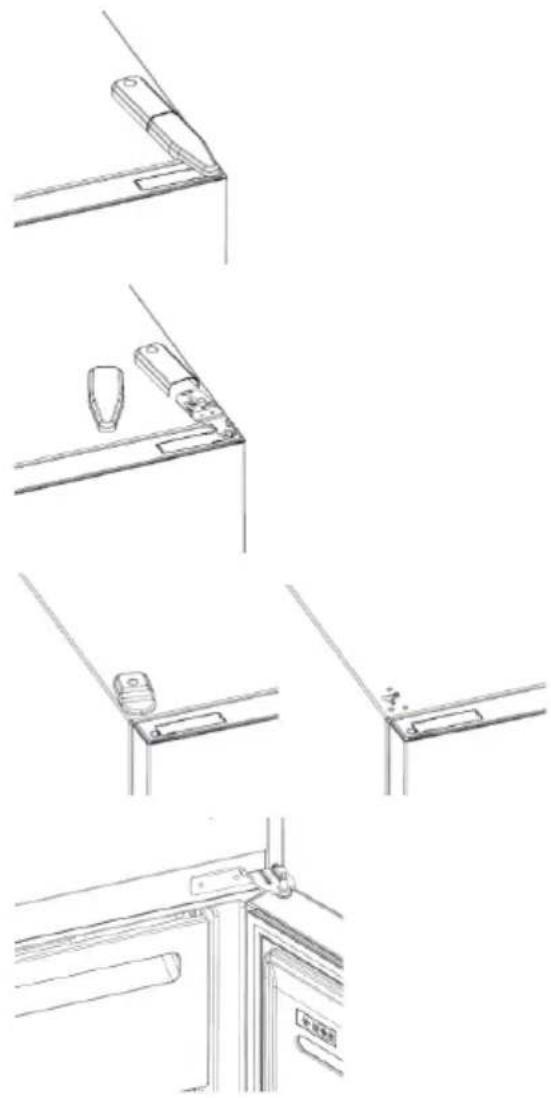

REVERSIBILIDADE DA PORTA
Ferramentas necessárias: Chave de fenda elétrica
- Retire a cobertura da dobradiça esquerda
- Desaparafuse a dobradiça superior
- Retire a cobertura da dobradiça superior (esquerda)
- Retire a dobradiça do meio
- Retire a dobradiça inferior
- Base da dobradiça
- Montagem da dobradiça central
- Montar a base da dobradiça superior
- Montar a cobertura da dobradiça superior
RESOLUÇÃO DE PROBLEMAS
| A lâmpada interior não se acende. | Não há eletricidade. | O cabo de alimentação não está devidamente ligado.Verifique se o aparelho está desligado (ver Ajuste de Temperatura).Verifique se a tomada elétrica está a funcionar corretamente (por exemplo, com outro aparelho elétrico). |
| O Modo Holiday está ativado. | Desative o modo Holiday. |
| A temperatura interna do frigorífico e/ou de congelador não é suficientemente fria. | As portas não estão fechadas. | Verifique se as portas e vedantes selam adequadamente. |
| As portas são abertas com frequência. | Evite abrir as portas desnecessariamente durante algum tempo. |
| Regulação da temperatura incorreta. | Verifique a regulação da temperatura e, se possível, regule uma temperatura mais baixa (ver Regulação da temperatura). |
| O frigorífico e/ou o congelador estão demasia cheios. | Aguarde a estabilização da temperatura do frigorífico/congelador.Evite encher excessivamente o frigorífico e ocongelador. |
| A temperatura ambiente é demasiado baixa. | Desibque a unidade para um local mais quente ou aqueça a divisão atual. |
| Foram colocados artigos quentes. | Deixe sempre arrefecer os produtos antes de os guardar. |
| A comida congela no frigorífico. | Regulação da temperatura incorreta. | Verifique a regulação da temperatura e, se possível, aumente a temperatura. |
| Alimentos em contacto com a parede traseira | Mantenha os alimentos afastados da parede traseira do frigorífico. |
| O fundo do compartimento do frigorífico est molhado ou há gotas de água. | A mangueira de drenagem pode estar entupic | Limpe a mangueira de drenagem com um pau ou um objeto sem para permitir o escoamento da água. |
| Presença de gotas de água ou de gelo na parede traseira do frigorífico. | Dependendo da função, formam-se gotas de água ou gelo na parede traseira do frigorífico durante o funcionamento. | Não se trata de um defeito. |
| Foram colocados artigos quentes. | Deixe sempre arrefecer os produtos antes de os guardar. |
| Existem recipientes de alimentos ou líquidos abertos. | Cubra sempre os alimentos e os líquidos. |
| As portas não estão fechadas. | Verifique se as portas e vedantes selam adequadamente. |
| As portas são abertas com frequência. | Evite abrir as portas desnecessariamente durante algum tempo. |
| Presença de água na gaveta dos vegetais | Falta de circulação de ar. | Verifique se o aparelho não está demasiado cheio. |
| Demasiada humidade nos legumes e frutas. | Embuhe as frutas e os legumes em materiais plásticos, por exemplo, película aderente, sacos ou recipientes. |
| O motor funciona continuamente. | As portas não estão fechadas. | Cartifique-se de qua as portas estão fechadas e que os vedantes selam devidamente. |
| As portas são abertas frequentemente. | Evite abrir as portas desnecessariamente durante algum tempo. |
| A temperatura ambiente é demasiado alta. | Verifique se a temperatura ambiente está dentro do intervalo indicado nas especificações da etiqueta do aparelho.Regule o ecrã do visor/armostato para uma temperatura mais quento. |
| O aparelho esteve desligado (sem corrente) durante algum tempo. | Normalmente, o aparelho demora 8 a 12 horas a arrefecer completamente. |
| A comida congelada está a descongelar. | A temperatura ambiente é demasiado baixa. | Desloque a unidade para um local mais quente ou aqueça a divis atual. |
| A porta do congelador não está fechada. | Assegure-se de que a porta está fechada e que o vedante está a isolar devidamente. |
| Alarme da porta do frigorífico. | O alarme da porta do frigorífico (sinal sonoro) é ativado sempre que a porta é deixada aberta durante mais de 3 minutos. | Evite deixar a porta aberta quando não é necessário. O sinal sont cessa quando a porta é fechada. |
| O aparelho emite ruídos como gorgolejos, zumbidos, estalidos, rangidos. | Sem avarias. Um motor está a funcionar, por exemplo, uma unidade de refrigeração, uma ventoinha. O refrigerante flui para os tubos. O motor, os interruptores e as electroválvulas e ligados ou desligados. | Não são necessárias ações. |
| O aparelho não está colocado sobre um piso nivelado. | Ajuste os pés para nivelar o aparelho. |
| O aparelho toca em algum objeto em seu redor. | Remova objetos em redor do aparelho. |
| O aparelho não arrefece, os indicadores d temperatura e de Iluminação estão acesos | O modo de demonstração está ativado. | Desative o modo DEMO. |
| Gelo forte e geada no compartimento do congelador. | Os itens não foram devidamente embalados. | Embate sempre bem os objetos. |
| Uma porta/gaveta do aparelho não está bem fechada. | Fecha a porta/gaveta. |
| A porta/gaveta foi aberta com muita frequênci ou durante muito tempo. | Não abra a porta/gaveta com muita frequênda. |
| A junta de vedação da porta/gaveta está suja gasta, fissurada ou não é adequada. | Limpe a junta da porta/gaveta ousubstitua-a por uma nova. |
| Algo no interior impede que a porta/gaveta se feche corretamente. | Reposicao as praleiras, praleiras das portas ou redipientes internos para permitir que a porta/gaveta feche. |
| Os lados do aparelho estão quentes. | Isto é normal. | |
