MANUAL DE UTILIZADOR EBC117 IFM
Instrução de montagem
ecolink / ecolink fast connect
Conector ecolink
Fig. 1: Montagem do conector ecolink
▶ Para conectar o conector ao dispositivo (A).
▶ Atente à posição correta da codificação.
Para conectores M12, a seta indica a posição do pino de codificação (a).
▶ Aperte a porca de aperto com a mão para garantir o grau de proteção especificado (B).
(Opcional) Para uso em ambientes adversos com alta resistência a impactos e vibrações:
▶ Use uma chave inglesa para apertar a porca até a próxima ranhura. Observe o torque máximo (→ Ficha técnica) da contraparte.
Fig. 2: Desmontagem do conector ecolink
▶ Pressione o conector contra o dispositivo e soltando a porca ao mesmo tempo (A).
▶ Separe o conector do dispositivo (B).
ecolink fast connect
ATENÇÃO
Utilize somente conectores com luva roscada.
▷ A inserção de conectores inadequados pode danificar as conexões.
Fig. 3: Montagem do ecolink Fast Connect
▶ Não utilize conectores inadequados (A).
▶ Pressione a luva roscada do conector no dispositivo (B).
▶ Supere a resistência da mola até atingir a posição final (C).

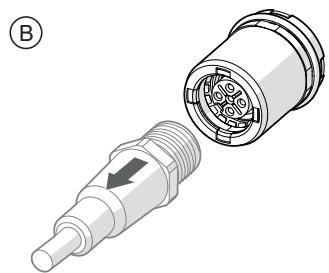

Fig. 4: Desmontagem do ecolink Fast Connect
▶ Pressione o conector contra o dispositivo soltando a porca ao mesmo tempo (A).
▶ Separe o conector do dispositivo (B).
