HW80B14367U1 - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar frontal
Capacidade de lavagem	8 kg
Velocidade de centrifugação máxima	1400 rpm
Classe energética	A
Dimensões (A x L x P)	85 x 60 x 55 cm
Peso líquido	70 kg
Alimentação elétrica	220-240 V ~ 50 Hz, 10 A
Tipo de motor	Motor inversor
Número de programas	15
Funções especiais	Início diferido, lavagem rápida, vapor, opção anti-manchas
Segurança para crianças	Sim (bloqueio de teclas)
Sistema anti-vazamento	Proteção anti-vazamento integrada
Nível de ruído (lavagem/centrifugação)	52 dB(A) / 76 dB(A)
Tipo de porta	Porta transparente com pega embutida
Manutenção e limpeza	Limpeza do filtro, gaveta de detergente removível, vedação da porta desmontável
Peças sobressalentes disponíveis	Vedação da porta, dobradiça, trinco da porta, gaveta de detergente
Capacidade de reparação	Instruções de desmontagem fornecidas para a porta, dobradiça, trinco, vedação, gaveta

Perguntas frequentes - HW80B14367U1 HAIER

O que fazer se a máquina não ligar?

Verifique se o cabo de alimentação está conectado e se o fusível não queimou. Se o problema persistir, consulte um técnico.

Como limpar o filtro da bomba?

Desaperte a tampa do filtro localizada na parte inferior direita do aparelho, remova os resíduos e recoloque-a. Feche bem a tampa para evitar vazamentos.

A porta não abre após um ciclo, o que fazer?

Aguarde 2-3 minutos após o fim do ciclo. Se continuar bloqueada, use o cordão de abertura de emergência (sob o rodapé frontal).

Como descalcificar a máquina?

Use um programa a 90°C com vinagre branco ou um produto descalcificante. Evite misturar com detergente.

O tambor gira silenciosamente?

Um ruído leve é normal. Se um ruído anormal persistir, verifique objetos metálicos nos bolsos ou o equilíbrio das roupas.

Como substituir a vedação da porta?

Siga as instruções do manual: retire o colar externo com uma chave de fenda plana, solte a vedação e instale a nova alinhando os encaixes.

A máquina exibe um código de erro, o que significa?

Os códigos variam conforme o modelo. Consulte a seção 'Códigos de erro' do manual ou entre em contato com o serviço ao cliente.

Por que há água debaixo da máquina?

Verifique o filtro da bomba, a vedação da porta, as mangueiras de entrada e drenagem. Uma vedação desgastada pode precisar de substituição.

A gaveta de detergente está bloqueada, como removê-la?

Puxe firmemente a gaveta para fora com as duas mãos. Se estiver presa, use uma chave de fenda plana para fazer alavanca suavemente.

Posso lavar um edredom de penas nesta máquina?

Sim, se a capacidade permitir (máx. 8 kg). Use um programa para edredons com centrifugação suave e secagem ao ar.

MANUAL DE UTILIZADOR HW80B14367U1 HAIER

1 Avoe tv npia tou nauvtipou

4 TpaBnTe nV npTa tau Nauvtnpiou ano to naWpeoc kα aαapéoteT

7 Moaic aphiapeei o maVtac, aoouvdeote to tepuyio ano to npapeuuaaote va eittpetene npooaon oto eowteko tou poiovtroc

2 Reti rar a tampa depois de remover o seu parafuso

3 Reti rar os parafusos da dobradiça de plasti co

4 Puxar a porta a partir de cima e reti ra-la

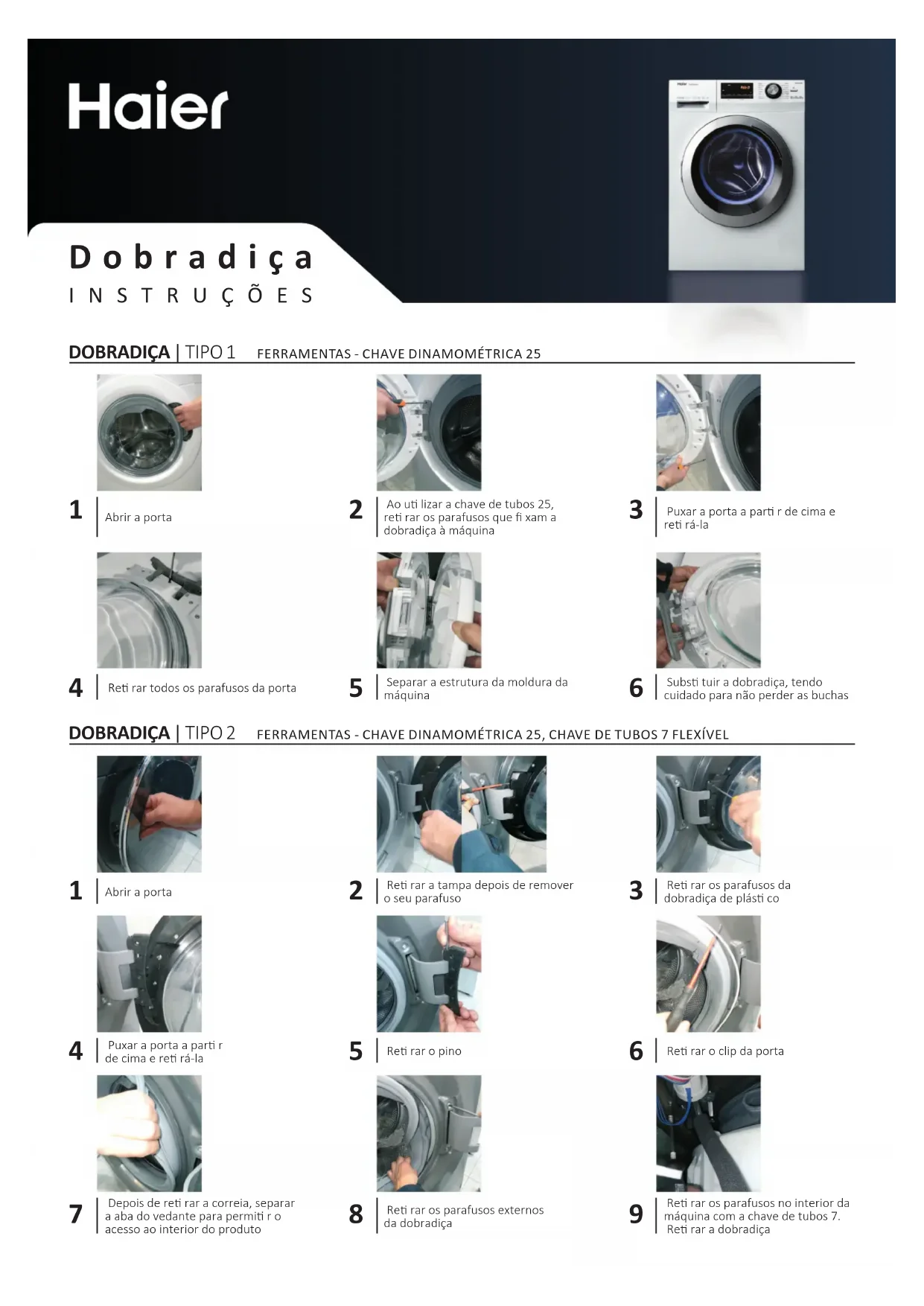

Haier

Dobrada

INSTRUÇÖES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

1 Abrir a porta

4 Retirar todos os parafusos da porta

2 Ao uti lizar a chave de tubos 25, reti rar os parafusos que fi xam a dobradica a maquina

5 Separar a estrutura da moldura daquina

3 Puxar a porta a partir de cima e reti rá-la

6 Substi tui r a dobradica, tendo custado para nao perdar as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXİVEL

1 Abrir a porta

4 Puxar a porta a partir de cima e reti rá-la

Depois de retar a correia, separar a aba do vedante para permitir o accesso ao interior do produits

2 Reti rar a tampa depos de remove o seu parafuso

5 Retiraropino

8 Reti rar os parafusos externos da dobrada

3 Retirarosparafusos da dobradica deplastico

6 Retiraroclipdaporta

9 Reti rar os parafusos no interior da maquina com a chape de tubos 7. Reti rar a dobrada

Trinco da porta

INSTRUÇÖES

TRINCO DAPORTA | TIPO1 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

1 Abrir a porta

4 Ao uti lizar a chave dinamometria, reti rar os parafusos de fi xaço do trinco da porta e pressionar a sua fi vela.

2 | Uti lilar a chave de fendas de casa plana para pressionar e reti rar o grampo externo

5 Reti rar o trinco da porta

Depois de reti rar o grampo, separar a aba do vedante para permiti r o accesso ao interior do produto

6 Deslagar a cabagem; em caso de "faston", prestar atencao para não inverter a cabagem

TRINCODA PORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDASDECABEGACRUZADA, PINCA, CHAVEDEFENDASDECABEGAPLANA

1 Abriraporta

4 Ao uti lilar a chave dinamometrica, retirar os parafusos de fi xaca o do trinco da porta

2 | Uti lilar a chave de fendas de cabeça plana para pressionar e retirar o grampo除外

5 Desmontar o tempo de travailho e as guarnicoes

Depois de reti r o gramo, seperar a aba do vedante para permiti r o accesso ao interior do produto

7 Retirar o trinco da porta

8 Retiraraprotecao deagua

6 Desmontar o dispensador e o bisel

9 Substi tui o trinco da porta ao prestar atenao a ligaao mecanica de abertura de emergencia e ligaoes elétricas

VEDANTE DAPORTA FERRAMENTAS- CHAVE DINAMOMETRICA, PINCA, CHAVE DE FENDAS DE CabeçAPLANA, DUASCHAVES DE TUBOS 7
1
Abriraporta

2
Uti lizar a chape de fendas de casa plana para pressionar e reti rar o grampo除外

3
Depois de retiRARo grampo, separar a aba do vedante para permiti o acesso ao interiordo produto

4
Ao uti lizar a chave de fendas de casa plana, reti rar o grampo no tubo

5
Retirar o vedante

6
Colocar o novo vedante, prestando atencao ao entalhes de posicionamento

7
Inserir o grampo da cablagem no lado do tubo

8
Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

9
Instalar o vedante na maquina. Inserir o grampo externo e aperta-lo (se necessario, com a pena)

GAVETA DE DETERGENTE

1

Abrir a gaveta de detergente

2

Ao uti lizar duas mao, puxa-la fi rmamente

3

Desengatar a mascara da gaveta de detergente, tendo cuidado para nao partir os ganchos

FEREASTRATIP1 INSTRUMENTE-CHEIE TORX nr.25

1 Deschideti fereastr
