| Tipo de produto | Exaustor (extrator de ar) |
| Marca | CATA |
| Modelo | E100 GTH |
| Uso previsto | Ventilação doméstica de cômodos úmidos (banheiro, cozinha, lavanderia, WC) |
| Diâmetros de duto disponíveis | 100, 120, 150 mm |
| Altura mínima de instalação | 2,3 m acima do solo |
| Classe elétrica | Classe II (dupla isolação) |
| Alimentação | 220-240 V / 50-60 Hz (consultar a placa de identificação) |
| Funções disponíveis | Padrão, Timer (3-15 min), Hygro (40-95% UR), Detecção de presença (3-4 m), Iluminação LED (ajustável) |
| Timer | Ajustável de 0 a 15 minutos |
| Sensor de umidade | Limiar ajustável de 40% a 95% |
| Sensor de presença | Alcance de até 3-4 metros |
| Iluminação | LED com intensidade ajustável (de 0 a MAX) |
| Modo de funcionamento | Permanente (24/24) ou intermitente (comutador S1) |
| Material | Não especificado (plástico) |
| Manutenção | Limpeza periódica com pano úmido, inspeção regular da hélice |
| Segurança | Desligar antes da limpeza, instalação por pessoal qualificado |
| Garantia | 2 anos (material e mão de obra) |
| Peças de reposição | Usar apenas peças originais |
| Reparabilidade | Transporte ao Serviço Técnico Oficial CATA mais próximo |
Perguntas frequentes - E100 GTH CATA
Perguntas dos utilizadores sobre E100 GTH CATA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual E100 GTH - CATA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. E100 GTH da marca CATA.
MANUAL DE UTILIZADOR E100 GTH CATA
COLLEGAMENTO ELETTRICO:

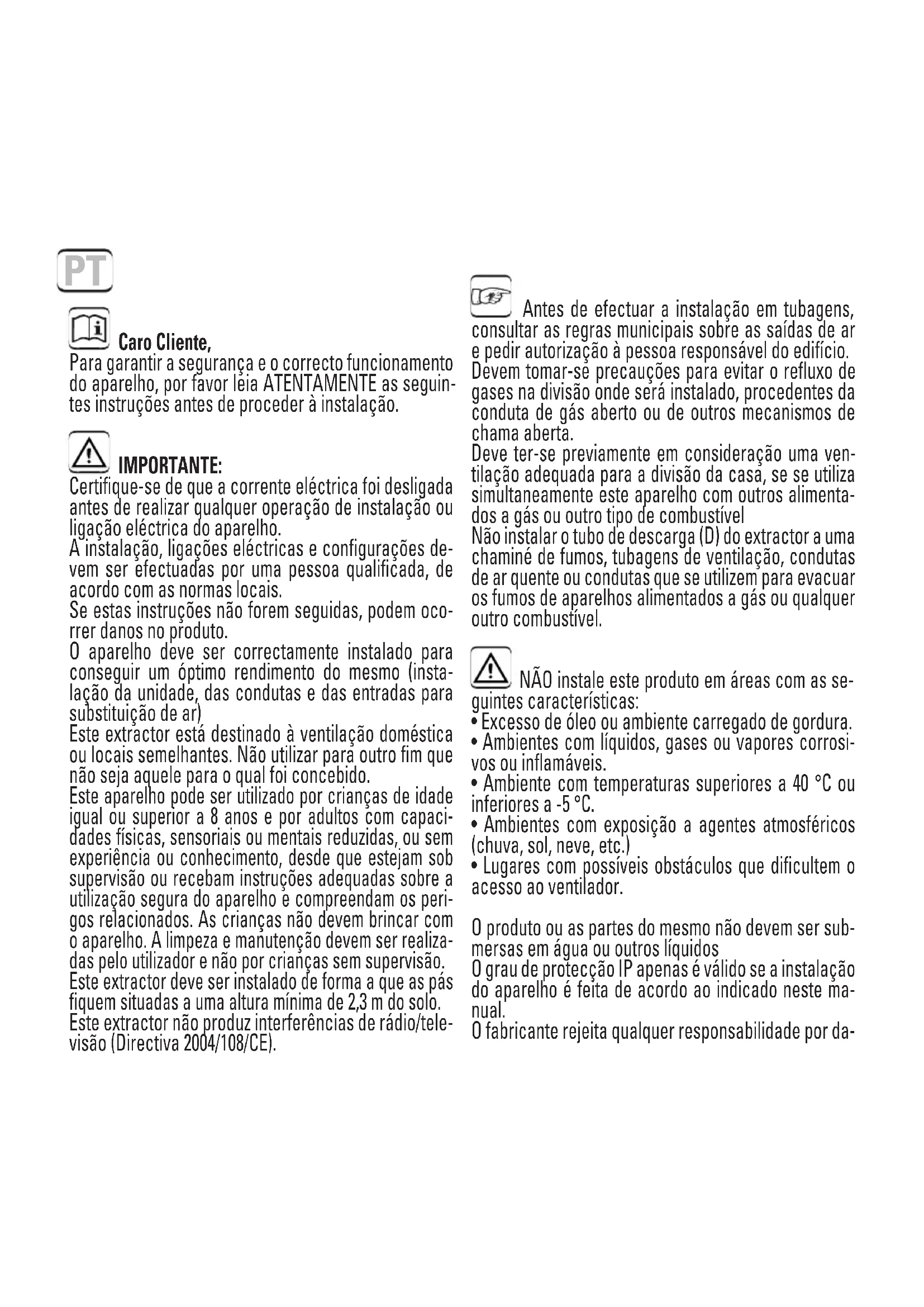

Para garantir a segurança e o correcto funcionamento do aparelho, por favor leia ATENTAMENTE as seguintes instruções antes de proceder à instalação.
IMPORTANTE:
Certifique-se de que a corrente eléctrica foi desligada antes de realizar qualquer operação de instalação ou ligação eléctrica do aparelho.
A instalação, ligações eléctricas e configurações devem ser efectuadas por uma pessoa qualificada, de acordo com as normas locais.
Se estas instruções não forem seguidas, podem ocorrer danos no produto.
O aparelho deve ser correctamente instalado para conseguir um óptimo rendimento do mesmo (instalação da unidade, das condutas e das entradas para substituição de ar)
Este extractor está destinado à ventilação doméstica ou locais semelhantes. Não utilizar para outro fim que não seja aquele para o qual foi concebido.
Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por adultos com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência ou conhecimento, desde que estejam sob supervisão ou recebam instruções adequadas sobre a utilização segura do aparelho e compreendam os perigos relacionados. As crianças não devem brincar com o aparelho. A limpeza e manutenção devem ser realizadas pelo utilizador e não por crianças sem supervisão.
Este extractor deve ser instalado de forma a que as pás fiquem situadas a uma altura mínima de 2,3 m do solo.
Este extractor não produz interferências de rádio/televisão (Directiva 2004/108/CE).
Antes de efectuar a instalação em tubagens,
tar as regras municipais sobre as saídas de ar
r autorização à pessoa responsável do edifício.
Devem tomar-se precauções para evitar o refluxo de gases na divisão onde será instalado, procedentes da conduta de gás aberto ou de outros mecanismos de chama aberta.
Deve ter-se previamente em consideração uma ventilação adequada para a divisão da casa, se se utiliza simultaneamente este aparelho com outros alimentados a gás ou outro tipo de combustível
Não instalar o tubo de descarga (D) do extractor a uma chaminé de fumos, tubagens de ventilação, condutas de ar quente ou condutas que se utilizem para evacuar os fumos de aparelhos alimentados a gás ou qualquer outro combustível.
NÃO instale este produto em áreas com as ses características:
- Excesso de óleo ou ambiente carregado de gordura.
- Ambientes com líquidos, gases ou vapores corrosivos ou inflamáveis.
- Ambiente com temperaturas superiores a 40 °C ou inferiores a -5 °C.
- Ambientes com exposição a agentes atmosféricos (chuva, sol, neve, etc.)
- Lugares com possíveis obstáculos que dificultem o acesso ao ventilador.
O produto ou as partes do mesmo não devem ser submersas em água ou outros líquidos
O grau de protecção IP apenas é válido se a instalação do aparelho é feita de acordo ao indicado neste manual.
O fabricante rejeita qualquer responsabilidade por da-
nos causados a pessoas, animais ou objectos devido ao uso inadequado do aparelho, de acordo com as advertências para a instalação, utilização e manutenção descritas neste manual de instruções.
Ao finalizar a instalação, estas instruções devem ser entregues ao proprietário/utilizador do aparelho. E necessário permitir a desconexão do aparelho da rede eléctrica após a instalação. A desconexão pode ser efectuada procedendo de modo a que a tomada fique acessível, ou incorporando um interruptor na cablagem fixa que cumpra as normas de instalação eléctrica.
INSTALAÇÃO:
Antes de iniciar a instalação, assegurar que a hélice não está deformada nem danificada, gira livremente e não existe qualquer objecto estranho alojado no interior da estrutura.
A instalação do aparelho deve ser realizada de acordo com a documentação gráfica. Pode ser instalado na parede ou no tecto, com descarga directa ou com conduta de descarga individual (ver fig. 1A)
Para proceder à instalação, efectuar uma abertura circular de diâmetro correspondente ao modelo a instalar (100 mm; 120 mm ou 150 mm) na parede ou no tecto onde se pretende instalar o aparelho, bem como os orifícios para a respectiva fixação (ver fig. 2).
Retirar a tampa como se mostra na fig. 1B.
Passar os cabos de alimentação eléctrica através da peça "PC" e do canal habilitado no aparelho (ver fig. 3A). Ligar de acordo com a secção "LIGAÇÃO ELÉCTRICA"
Se a montagem se faz com um tubo de descarga individual, colocar o tubo (D) no orifício para a evacuação do ar.
Se a montagem se realiza com tubo de descarga individual ou com saída directa devem-se instalar as grelhas de ar que cumpram com os requisitos de segurança da norma vigente no país em que se encontra, de forma a impedir o acesso à hélice do ventilador (ver fig. 1A).
Certificar-se de que não existe qualquer obstrução à passagem do ar.
Fixar a base da estrutura através de tacos e parafusos fornecidos pelo fabricante.
LIGAÇÃO ELÉCTRICA:
Certificar-se de que a tensão (V) e a frequência (Hz) da corrente eléctrica à qual se vai ligar o aparelho correspondem aos valores indicados na placa de características.
O aparelho deve ligar-se de maneira permanente com a cablagem para insta-
lação fixa, encastrada na parede e entrando no aparelho pela parte traseira.
(Cabo rígido ou pontas rígidas, condutores 2 ou 3 secção mínima 1 mm² e 1,5 mm² máximo)
Não é necessária uma tomada com ligação à terra porque se trata de um aparelho com isolamento duplo. (Classe II).
O cabo de alimentação deve ser colocado de forma a que não seja possível que nenhum líquido ou vapor possa entrar no aparelho, em toda a sua estrutura. Se tal não for possível, a entrada do cabo deve ser vedada de forma adicional, por exemplo, com silicone. Caso contrário, não seria conservada a protecção IP indicada.
Versões disponíveis:
STANDARD: Ventilador STANDARD. Não necessita configurações
TIMER: Ventilador com controlo TIMER. Temporização ajustável entre 3' e 15'.
TIMER-HYGRO: Ventilador com controlo TIMER-HYGRO. Activação por controlo de humidade entre 40% e 95%. Temporização ajustável entre 0' e 15'.
Concebido para a ventilação geral contínua de divisões húmidas (casas de banho, cozinhas, casas das máquinas e WC).
E 100 GST: Ventilador com controlo Timer (Temporizador) e sensor de presença. Temporização ajustável entre 0' e 15'. Detecção de presença até 3 - 4 metros.
E 100 GTL: Ventilador com controlo Timer e Luz Ambiente. Temporização ajustável entre 0' e 15'. Regulação da iluminação entre apagada e máxima intensidade.
Para efectuar a ligação eléctrica, seguir o diagrama de ligação apropriado de acordo com o modelo que se deseje ligar (ver fig. 3A – 3B)
No caso de não querer utilizar o aparelho, recomenda-se a sua desconexão da rede eléctrica.
CONFIGURAÇÕES e FUNCIONAMENTO:
Realize as configurações necessárias em função do modelo instalado.
TIMER (ver fig. 4B).
Para a regulação do tempo de temporização, rodar o pivô "TIMER" no sentido dos ponteiros do relógio para aumentar o tempo de temporização (3' - 15')
O extractor entra em funcionamento, activado pelo interruptor. Quando se desactive o interruptor, o ventilador continua a funcionar durante o tempo configurado e desliga-se no final.
TIMER-HYGRO (ver fig. 4A).
Quando se aplica tensão eléctrica pela primeira vez, o ventilador entra em modo de teste durante uns segundos; durante esse tempo, são mostrados no ecrã os valores Timer - Hygro pré-configurados de fábrica.
Para a regulação do tempo de temporização, rodar o pivô "TIMER" até configurar o valor desejado aparecer no ecrã (0'-15').
Para regular o grau de humidade, rodar o pivô "HYGRO" até configurar o valor desejado aparecer no ecrã (40% - 95%).
O modelo GTH permite a ventilação contínua (durante 24 horas) de divisões húmidas através da ACTIVAÇÃO do interruptor S1 (S1: ON).
Quando o grau de humidade for superior ao valor de humidade ajustado, a função Hygro é activada e o ventilador funciona com a velocidade máxima.
Quando o grau de humidade voltar a ser inferior ao valor ajustado, o aparelho continuará a funcionar com a velocidade máxima durante o tempo ajustado na função Timer e, final-
mente, parará em caso de S1=OFF ou continuará a funcionar com a velocidade lenta em caso de S1=ON.
As velocidades máxima e lenta são pré-ajustadas na fábrica.
O extractor também será activado, com a velocidade máxima, ao ligar o interruptor de luz da divisão. Quando o interruptor de luz da divisão for desligado, o ventilador continuará a funcionar com a velocidade máxima durante o tempo ajustado na função Timer e, finalmente, parará em caso de S1=OFF ou continuará a funcionar com a velocidade lenta em caso de S1=ON.
SENSOR PIR (ver figura 4D)
Para regular a temporização, rodar o pivô "TIMER" no sentido dos ponteiros do relógio para aumentar o tempo da mesma (0' - 15').
Quando o extractor é ligado à rede de alimentação eléctrica, realiza-se uma pré-carga do sensor de presença durante 1 minuto. Em seguida, o extractor passa para o modo de espera, ficando pronto para o seu funcionamento normal.
O extractor começa a trabalhar logo que o detector de presença seja activado. Caso o sensor não detecte movimentos, o extractor continuará a funcionar durante o tempo seleccionado nas definições do Timer (Temporizador) e parará após essa temporização, voltando ao modo de espera.
LIGHT (ver figura 4C)
Ventilador com controlo Timer e Luz Ambiente. Temporização ajustável entre 0' e 15'. Regulação da iluminação entre apagada e máxima intensidade.
Para regular a temporização, rodar o pivô "TIMER" no sentido dos ponteiros do relógio para aumentar o tempo da mesma (0' - 15').
Para regular o brilho das luzes LED, rodar o pivô "LIGHT" no sentido dos ponteiros do relógio para aumentar a intensidade da luz (0 – MÁX).
O extractor é colocado no modo activado através do interruptor e as luzes LED acendem-se na MÁXIMA intensidade. Quando o interruptor é desactivado, o ventilador continua a funcionar durante o tempo definido e as luzes LED passam para a iluminação seleccionada. Finalmente, o ventilador desliga-se e o nível de iluminação mantém-se no nível definido.
Para finalizar a instalação, comprovar que todas as ligações se realizaram co-te e garantir que os cabos estão bem colocados.
Montar novamente a tampa frontal na posição correcta e comprovar que não se pode desmontar sem a utilização de uma ferramenta (ver fig. 7).
Comprovar que a hélice pode girar sem problemas.
Limpeza e Manutenção:
- Antes de iniciar o processo de limpeza, certifique-se de que o aparelho está desligado da corrente e evite uma possível ligação involuntária.
- O aparelho não necessita de qualquer manutenção adicional.
- O motor, a hélice e todos os componentes devem ser periodicamente inspeccionados para assegurar que não estão sujos nem danificados. A frequência das inspecções dependerá das condições de funcionamento do aparelho.
- Eliminar a sujidade presente na hélice e nas partes interiores da estrutura, para evitar
desequilíbrios durante o funcionamento, a redução dos desempenhos aerodinâmicos e danos no motor.
Este dispositivo não é um termômetro / higrômetro de precisão.
Os valores exibidos de Tª e HR são apenas para referência
Solicite sempre peças de substituição originais para qualquer reparação
O FABRICANTE reserva-se o direito de efectuar qualquer melhoria tecnológica ou modificação sem aviso prévio.
CATA ELECTRODOMÉSTICOS S.L. garante a conformidade deste produto com o se destina durante um período de dois (2) anos.
Esta garantia inclui tanto materiais como mão de obra devendo, pelo seu pequeno tamanho e mobi-lidade, ser transportado pelo utente ao Serviço Técnico Oficial de CATA mais próximo.
Para a reparação do produto, o consumidor deverá dirigir-se aos serviços oficiais de assistência téc- nica da marca para a sua reparação, ou ao ponto de venda para substituir o produto, cancelar a compra-venda ou reduzir o preço se for caso disso, fazendo-se acompanhar sempre pela factura ou nota de compra ou pela guia de entrega correspondente se esta for posterior.
Se se detectar qualquer falta de conformidade, poderá ser exigida a reparação ou substituição do produto, salvo se uma destas opções resultar impossível ou desproporcionada, devendo ser reali- zada num prazo razoável. Se a reparação ou substituição não for possível ou apropriada, o consu- midor poderá optar por um desconto no preço ou pelo cancelamento da compra, com devolução do preço.
A presente garantia não se aplicará nos casos de mau uso ou uso inadequado do produto, nem pela manipulação indevida do mesmo por pessoa não autorizada ou por falta de limpeza e de operação- es de manutenção periódica do produto (limpeza dos filtros, substituição de lâmpadas). Tenha em consideração que o vidro não está coberto pela garantia em caso de quebra por utilização indevida. Este produto foi concebido para uso único e exclusivo doméstico e por isso a garantia não ampara o uso profissional ou a sua utilização para funcionalidades não previstas.
A acção para reclamar o cumprimento do disposto na garantia prescreverá aos três anos desde a entrega do produto, devendo o consumidor informar sobre a falta de conformidade no prazo de dois meses desde que teve conhecimento da mesma.
A presente garantia não afecta os direitos de que dispõe o consumidor conforme ao previsto na Lei 23/2003, de 10 de julho, de Garantias na Venda de Bens de Consumo.
O símbolo do produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um trata- mento incorrecto do produto. Para obter informação- es mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
