MANUAL DE UTILIZADOR FSH 905 G DWK XX Fulgor Milano

INSTRUÇÕES DE INSTALAÇÃO E UTILIZAÇÃO

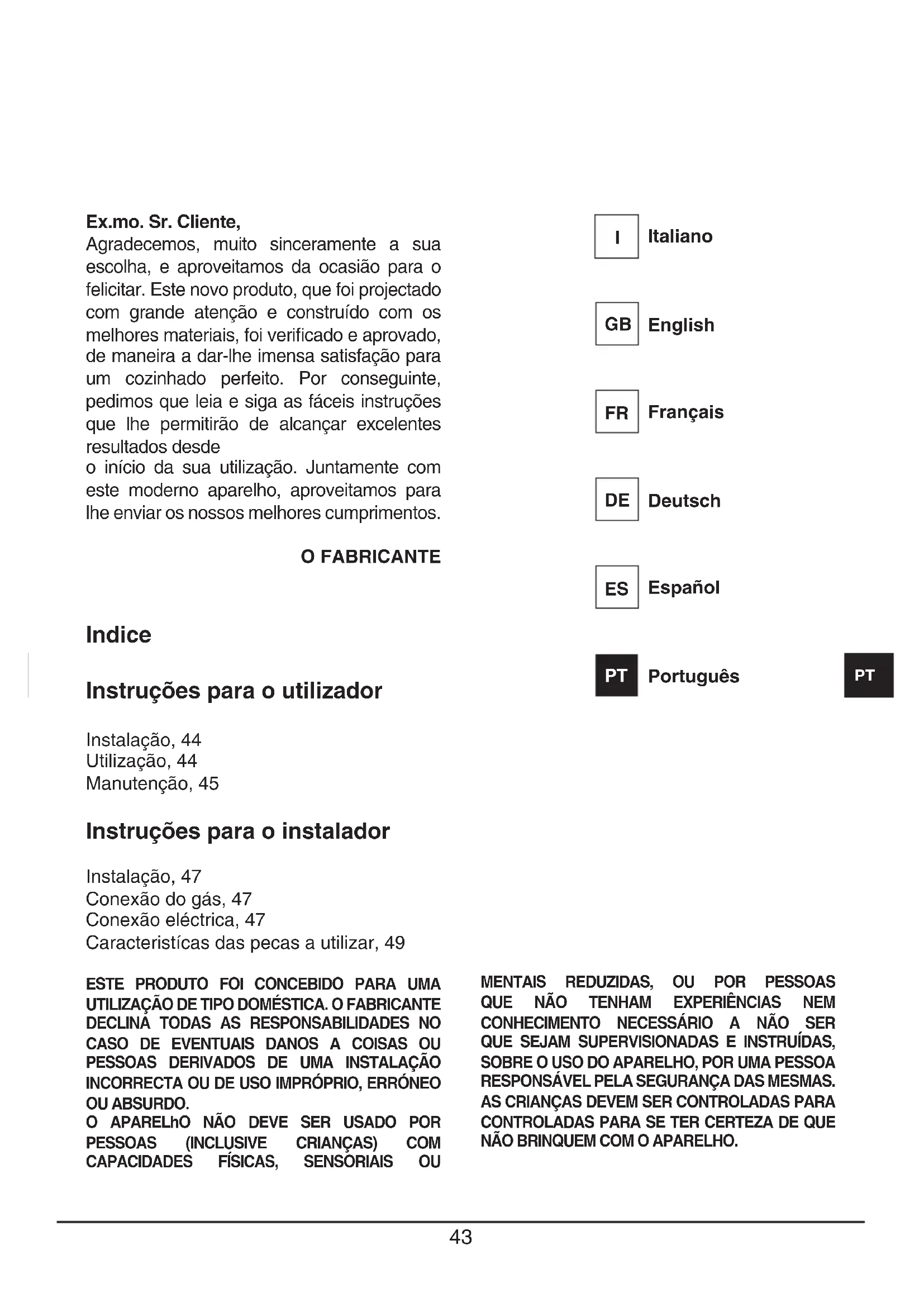

Indice Instruções para o utilizador Instalação, 44 Utilização, 44 Manutenção, 45 Instruções para o instalador Instalação, 47 Conexão do gás, 47 Conexão eléctrica, 47 Caracteristícas das pecas a utilizar, 49 ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DE TIPO DOMÉSTICA. O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES NO CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS DERIVADOS DE UMA INSTALAÇÃO INCORRECTA OU DE USO IMPRÓPRIO, ERRÓNEO OU ABSURDO. O APARELhO NÃO DEVE SER USADO POR PESSOAS (INCLUSIVE CRIANÇAS) COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU POR PESSOAS QUE NÃO TENHAM EXPERIÊNCIAS NEM CONHECIMENTO NECESSÁRIO A NÃO SER QUE SEJAM SUPERVISIONADAS E INSTRUÍDAS, SOBRE O USO DO APARELHO, POR UMA PESSOA RESPONSÁVEL PELA SEGURANÇA DAS MESMAS. AS CRIANÇAS DEVEM SER CONTROLADAS PARA CONTROLADAS PARA SE TER CERTEZA DE QUE NÃO BRINQUEM COM O APARELHO. Ex.mo. Sr. Cliente, Agradecemos, muito sinceramente a sua escolha, e aproveitamos da ocasião para o felicitar. Este novo produto, que foi projectado com grande atenção e construído com os melhores materiais, foi verificado e aprovado, de maneira a dar-lhe imensa satisfação para um cozinhado perfeito. Por conseguinte, pedimos que leia e siga as fáceis instruções que lhe permitirão de alcançar excelentes resultados desde o início da sua utilização. Juntamente com este moderno aparelho, aproveitamos para lhe enviar os nossos melhores cumprimentos. O FABRICANTE Italiano

Instalação Todas as operações relativas à instalação (ligação eléctrica, ligação de gás, adaptação ao tipo de gás, regulações subsequentes, etc.) terão de ser efectuadas por pessoal qualificado, segundo as normas em vigor. Para instruções específicas, veja-se a parte reservada para o técnico instalador.Utilização Queimador de gás (Fig. 1-3)Para acender o queimador de gás, ponha a chama nos furos da parte superior do dito queimador, fazendo pressão e rodando o punho correspondente em sentido anti-horário até fazer coincidir o índice com a posição máxima. Logo que o queimador de gás estiver aceso, regule a chama segundo a necessidade. A posição mínima encontrase no termo da rotação antihorária. Nos modelos com acendimento automático/simultâneo (com uma mão), basta seguir o procedimento descrito acima apenas no botão correspondente.A descarga eléctrica entre a velazinha e o queimador de gás acenderá este último.Logo que o queimador estiver aceso, solte imediatamente o botão de pressão, regulando a chama segundo a necessidade.O acendimento do queimador nos modelos com dispositivo segurança termoeléctrico, é feito da mesma forma que os casos acima descritos, mantendo carregado o botão na posição de máximo por 3/5 segundos Ao deixar de novo o manípulo certificar-se que o queimador fique aceso. N.B. - Recomenda-se o uso de panelas com diâmetro igual ao dos queimadores evitando que a chama, quando estiver alta, saia por debaixo das ditas panelas;- não deixar panelas vazias sobre o lume aceso;- sobre planos Crystal não utilizar acessórios de cozedura à grelha.Quando terminou de cozinhar, siga a boa regra de fechar igualmente a torneira principal do conduto e/ou do balâo de gás.Modelos DWKOs modelos SH 775 G DWK, SH 905 G DWK e SH 1124 G 2DWK são equipados com um queimador Dual Wok. É possível acender a chama central (F1) girando e premendo o botão no sentido dos ponteiros do relógio ou acender o totalmente o queimador (F2), como indicado no figura abaixo. Importante GAS PROTEKT Nos planos com segurança termoeléctrica (Gas Protekt) não accionar a ligação por mais de 15 segundos. Se após 15 segundos o queimador não se acender, abrir a porta do local e aguardar pelo menos um minuto antes de tentar de novo.coroa Ø 20-32rápido Ø 20-26semi-rápido Ø 14-20auxiliar* Ø 10-14*com rede de redução GAS Fig. 1 Instruções para o utilizador

Manutenção Gás/Eléctrico Antes de qualquer operação, desligue o aparelho da corrente eléctrica. Para uma maior duração, éindispensável executar periódicamente uma esmerada limpeza geral ao aparelho tomando sempre em consideração o que segue:

• as partes em vidro, aço e/ou esmaltadas terão de ser limpas com produtos apropriados (que se encontram no comércio) e que não sejam nem abrasivos nem corrosivos. Evite de usar produtos om base de cloro (substâncias para branquear, etc.);

• evite de deixar substâncias ácidas ou alcalinas (vinagre, sal, sumo de limão, etc.) sobre a chapa de trabalho;

• os bicos de gás e as pequenas tampas (partes móveis do queimador) têm de ser lavados frequentemente com água fervente e detersivo, tomando grande cuidado com possíveis incrustações. Depois, enxugue com cuidado, e controle que nenhum dos buracos estejam completa ou parcialmente obturados;

• as chapas eléctricas deverão ser limpas com um pano húmido e e, seguida, ungidas ligeiramente com ólio lubrificante en-quanto estiverem ainda mornas;

• as grelhas em aço inoxidável da chapa de trabalho, depois de terem sido quecidas, podem tornarse de uma cor azulada, o que não deteriora a qualidade. Para lhes dar novamente o aspecto original, use um produto ligeiramente abrasivo. N.B. - Toda a possível lubrificação das torneiras, deverá ser efectuada por um pessoal qualificado, o qual terá de ser consultado em caso de anomalias no bom funcionamento. Controle periódicamente o estado de conservação do tubo flexível de alimentação do gás. No caso de perdas de gás, chamar imediatamente o pessoal qualificado, para a substituiçao do dito tubo.

Instalação Este aparelho não possui um dispositivo de descarga do produto da combustâo. Recomenda-se por conseguinte, que venha instalado em lugares suficientemente arejados segundo as disposições das leis em vigor. A quantidade necessária de ar para a combustão, não deverá ser inferior a 2.0 m

/h por cada kW de força instalada. Veja a tabela relativa à força dos queimadores. Posicionamento (Fig. 4) O aparelho foi fabricado para poder ser montado num plano de trabalho como ilustrado na figura correspondente. Antes de inserir o plano predispor a junta de selagem sobre todo o perimetro do furo de encastre. Fig. 4 Ligação do gás (Fig. 5) Ligue o aparelho ao balão do gás ou à instalação segundo as disposições das normas em vigor, assegurando de antemão que o aparelho esteja conforme ao tipo de gás que utilizar. Em caso contrário, veja a “Adaptação a diversos tipos de gás”. Verifique igualmente que a pressão de alimentação seja conforme aos valores descritos sobre a tabela “Características das partes a utilizar”. Fig. 5 Ligação metálica rígida/semi-rígida Efectuar a ligação com a junção e os tubos metálicos (mesmo se são flexiveis), de modo a não provocar uma pressão sobre os órgãos internos do aparelho. N.B. - Quando a instalação tiver sido efectuada controle a perfeita vedação de odo o sistema de ligação, usando uma solução de sabão. Conexão eléctrica (Fig. 6) Antes de efectuar a conexão eléctrica, será preciso assegurar que:

• as características da instalação sigam o que está indicado sobre a chapa da matriz aplicada no fundo da chapa de cozimento;

• a instalação esteja munida de uma conexão à ter-ra eficaz, segundo as normas e disposições das leis em vigor. A conexão àterra é obrigatória nostermos da lei. No caso que o aparelho não esteja munido de cabo e/ou da relativa tomada, utilize o material apropriado para absorver o que está indicado na chapa da matriz, para uma devida temperatura de cozimento. O tubo não deverá nunca atingir a temperatura de 50°C acima da temperatura ambiente. Para efectuar a ligação directa à rede é nece-sário intalar um interruptor omnipolar dimensionado para a carga nominal que, garanta a desconexão da rede e, com uma distância de abertura dos contactos que consinta adesconexão completa nas condições de sobretensão de categoria III, em conformidade com as regras de instalação (o cabo de terra amarelo/verde não deve ser interrompido). A tomada ou o interruptor onipolar deverão ser posicionados para uma fácil manipulação do aparelho instalado. Fig. 6 Se o cabo de alimentaçãoestiver danificado, deve ser substituído pelo fabricante ou pelo serviço de assistência técnica ou, em todo o caso, por uma pessoa qualificada, de modo a prevenir qualquer perigo. Modalités d’installation

Adaptação a diversos tipos de gás (Fig. 7) No caso que o aparelho esteja predisposto para um tipo de gás diferente do gás de alimentação que utilizar, deverá proceder da seguinte forma:

• substitua os bicos (Fig.7) ocm outros próprios ao tipo de gás que utilizar (veja a tabela relativa às “Características das peças a utilizar”;

• para a regulação do mínimo agir com uma oportuna chave de parafuso sobre o parafuso colocado na torneira (Fig. 8) depois de o ter rodado à posição mínimo. Para GPL (butano/propano) ataraxar a fundo.
