MANUAL DE UTILIZADOR Reference RF82 II KLIPSCH

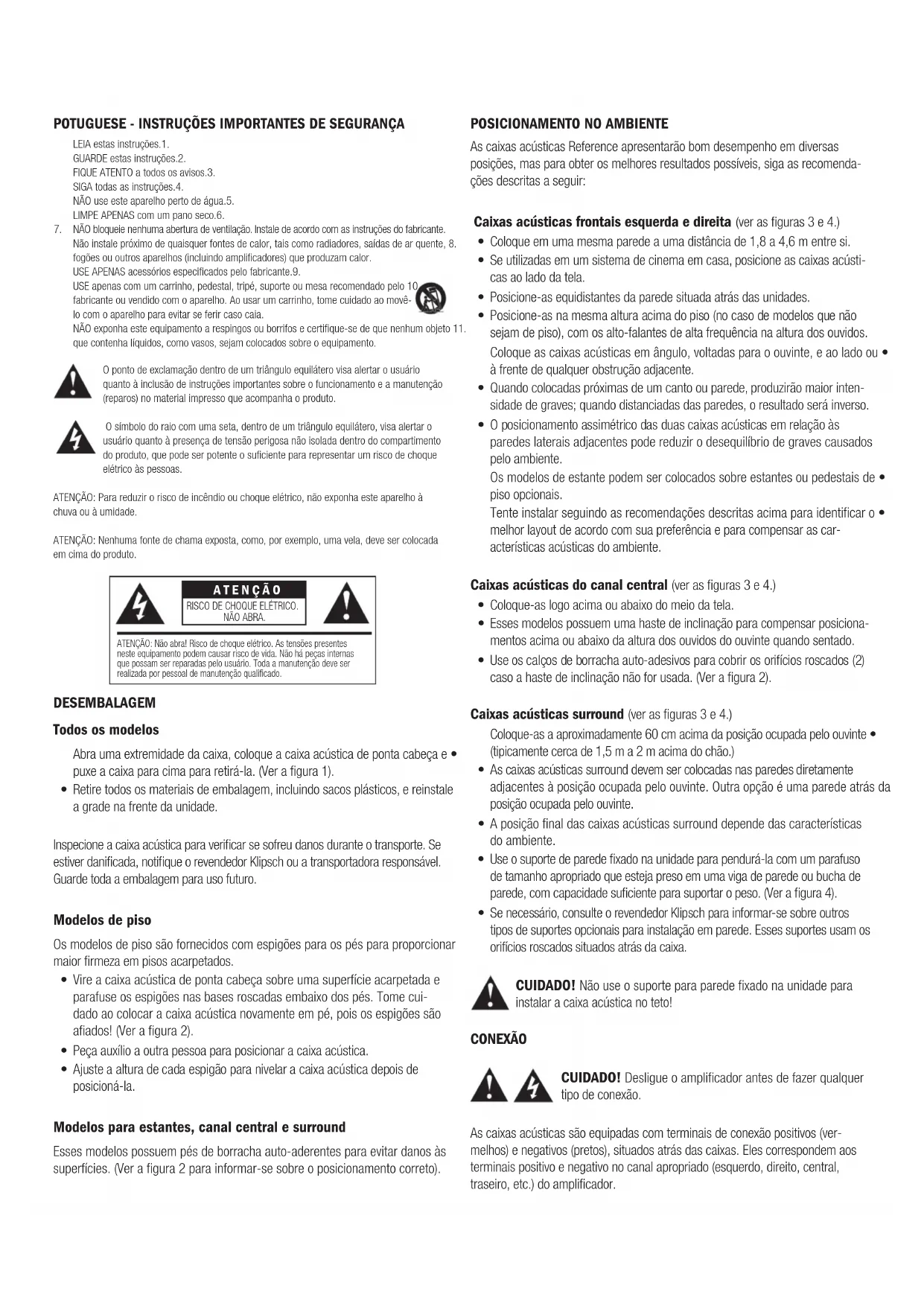

Über Unter abbildung 6 1,8-4,6 m (Subwoofer)(Subwoofer) Optionale seitliche Platzierung der Surround-Lautsprecher (Option A wird bevorzugt)(Links) (Rechts)(Center)(Satellit links)(Satellit rechts) ODER ODERPOTUGUESE - INSTRUÇÕES IMPORTANTES DE SEGURANÇA LEIA estas instruções.1. GUARDE estas instruções.2. FIQUE ATENTO a todos os avisos.3. SIGA todas as instruções.4. NÃO use este aparelho perto de água.5. LIMPE APENAS com um pano seco.6. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.7. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, 8. fogões ou outros aparelhos (incluindo amplificadores) que produzam calor. USE APENAS acessórios especificados pelo fabricante.9. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo 10. fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê- lo com o aparelho para evitar se ferir caso caia. NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto 11. que contenha líquidos, como vasos, sejam colocados sobre o equipamento. O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção (reparos) no material impresso que acompanha o produto. O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico às pessoas. ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade. ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela, deve ser colocada em cima do produto. DESEMBALAGEM Todos os modelos Abra uma extremidade da caixa, coloque a caixa acústica de ponta cabeça e • puxe a caixa para cima para retirá-la. (Ver a figura 1). Retire todos os materiais de embalagem, incluindo sacos plásticos, e reinstale • a grade na frente da unidade. Inspecione a caixa acústica para verificar se sofreu danos durante o transporte. Se estiver danificada, notifique o revendedor Klipsch ou a transportadora responsável. Guarde toda a embalagem para uso futuro. Modelos de piso Os modelos de piso são fornecidos com espigões para os pés para proporcionar maior firmeza em pisos acarpetados. Vire a caixa acústica de ponta cabeça sobre uma superfície acarpetada e • parafuse os espigões nas bases roscadas embaixo dos pés. Tome cui- dado ao colocar a caixa acústica novamente em pé, pois os espigões são afiados! (Ver a figura 2). Peça auxílio a outra pessoa para posicionar a caixa acústica.• Ajuste a altura de cada espigão para nivelar a caixa acústica depois de • posicioná-la. Modelos para estantes, canal central e surround Esses modelos possuem pés de borracha auto-aderentes para evitar danos às superfícies. (Ver a figura 2 para informar-se sobre o posicionamento correto).

POSICIONAMENTO NO AMBIENTE

As caixas acústicas Reference apresentarão bom desempenho em diversas posições, mas para obter os melhores resultados possíveis, siga as recomenda- ções descritas a seguir: Caixas acústicas frontais esquerda e direita (ver as figuras 3 e 4.) Coloque em uma mesma parede a uma distância de 1,8 a 4,6 m entre si.• Se utilizadas em um sistema de cinema em casa, posicione as caixas acústi-• cas ao lado da tela. Posicione-as equidistantes da parede situada atrás das unidades.• Posicione-as na mesma altura acima do piso (no caso de modelos que não • sejam de piso), com os alto-falantes de alta frequência na altura dos ouvidos. Coloque as caixas acústicas em ângulo, voltadas para o ouvinte, e ao lado ou • à frente de qualquer obstrução adjacente. Quando colocadas próximas de um canto ou parede, produzirão maior inten-• sidade de graves; quando distanciadas das paredes, o resultado será inverso. O posicionamento assimétrico das duas caixas acústicas em relação às • paredes laterais adjacentes pode reduzir o desequilíbrio de graves causados pelo ambiente. Os modelos de estante podem ser colocados sobre estantes ou pedestais de • piso opcionais. Tente instalar seguindo as recomendações descritas acima para identificar o • melhor layout de acordo com sua preferência e para compensar as car- acterísticas acústicas do ambiente. Caixas acústicas do canal central (ver as figuras 3 e 4.) Coloque-as logo acima ou abaixo do meio da tela.• Esses modelos possuem uma haste de inclinação para compensar posiciona-• mentos acima ou abaixo da altura dos ouvidos do ouvinte quando sentado. Use os calços de borracha auto-adesivos para cobrir os orifícios roscados (2) • caso a haste de inclinação não for usada. (Ver a figura 2). Caixas acústicas surround (ver as figuras 3 e 4.) Coloque-as a aproximadamente 60 cm acima da posição ocupada pelo ouvinte • (tipicamente cerca de 1,5 m a 2 m acima do chão.) As caixas acústicas surround devem ser colocadas nas paredes diretamente • adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características • do ambiente. Use o suporte de parede fixado na unidade para pendurá-la com um parafuso • de tamanho apropriado que esteja preso em uma viga de parede ou bucha de parede, com capacidade suficiente para suportar o peso. (Ver a figura 4). Se necessário, consulte o revendedor Klipsch para informar-se sobre outros • tipos de suportes opcionais para instalação em parede. Esses suportes usam os orifícios roscados situados atrás da caixa. CUIDADO! Não use o suporte para parede fixado na unidade para instalar a caixa acústica no teto! CONEXÃO CUIDADO! Desligue o amplificador antes de fazer qualquer tipo de conexão. As caixas acústicas são equipadas com terminais de conexão positivos (ver- melhos) e negativos (pretos), situados atrás das caixas. Eles correspondem aos terminais positivo e negativo no canal apropriado (esquerdo, direito, central, traseiro, etc.) do amplificador. ATENÇÃO RISCO DE CHOQUE ELÉTRICO.NÃO ABRA.ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.Conexões padrão (ver a figura 5) Algumas caixas acústicas Reference vêm com terminais de conexão duplos • conectados por uma tira metálica. Não a remova ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica com dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções. Todas as caixas acústicas em nosso sistema devem ser conectadas em fase, • com o terminal positivo da caixa acústica conectado ao terminal positivo do amplificador. Repita este procedimento ao conectar os terminais negativos da caixa acústica e do amplificador. Na maioria dos cabos de caixas acústicas, o isolamento de um dos condutores é claramente marcado para ajudar o usuário a fazer a conexão correta. No mínimo, use um cabo de cobre de bitola 16 (AWG) com dois condutores. • Para maiores distâncias, use um cabo de bitola mais elevada. Os terminais de conexão na caixa acústica aceitam fios expostos, bornes de conexão ou plugues tipo banana. Use qualquer um dos pares de terminais positivo e negativo, mantendo as • cintas metálicas no lugar. CUIDADO! Não importa o tipo de conexão, certifique-se de que não haja contato entre os terminais positivo e negativo na caixa acústica e no amplificador, pois isso pode causar danos ao equipamento! Controle de graves Ao usar as caixas acústicas em um sistema de cinema em casa, consulte o manual do usuário do equipamento surround para configurar corretamente o ajuste de graves. Como regra geral, os graves das caixas acústicas compactas (para estante, • canal central e surround) são ajustados de modo a limitar sua reprodução. Tipicamente, as caixas acústicas de piso são ajustadas para produzir o • máximo possível de graves. Consulte também as instruções dos componentes eletrônicos para ajustar • os níveis do volume relativo das caixas acústicas para que o ouvinte as ouça com o mesmo nível.

Basta limpar a caixa acústica de vez em quando com um pano úmido para • retirar a poeira. Nunca use produtos de limpeza abrasivos ou solventes, nem detergentes fortes. Um aspirador de pó com uma escova macia pode ser usado para limpar o • tecido da grade. Nunca borrife polidores ou produtos de limpeza nos alto-falantes ou tweeters.• GARANTIA FORA DOS EUA E DO CANADÁ A garantia deste produto, caso seja vendido a um consumidor fora dos Estados Unidos e do Canadá, deve estar em conformidade com a lei aplicável. Para ob- ter qualquer serviço coberto pela garantia, entre em contato com o revendedor do qual adquiriu este produto, ou com o distribuidor que o forneceu. INFORMAÇÕES SOBRE CONFORMIDADE COM AS NORMAS DA

Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com a Dire- tiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia 2004/108/ EC e com a Diretiva de Projeto Ecológico da União Europeia 2005/32/EC.

AVISO SOBRE A DIRETIVA WEEE

Nota: Esta marca se aplica apenas aos países da União Europeia (UE) e à Noruega. Este aparelho está rotulado em conformidade com a Diretiva Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos e eletrônic- os (WEEE). Este rótulo indica que este produto não deve ser descar- tado junto com lixo residencial. Deve ser levado para uma instalação apropriada para ser recuperado e reciclado.

Registre o produto on-line no site www.klipsch.com/register. A Klipsch o manterá atualizado sobre novos produtos e promoções.• Suas informações pessoais nunca serão vendidas a terceiros.• As informações solicitadas para registro do produto não são usadas para fins • de garantia. Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.Front LeftFront RightBack Surround Left Back Surround RightSurround RightSurround Left Speaker HookupCenterHDMI OutHDMI 1 HDMI 2 HDMI 3

AcimaAbaixo figura 6 1,8 m – 4,6 m(Subwoofer)(Subwoofer) Posição lateral opcional das unidades surround (a opção A é preferível)(Esquerdo)(Direito)(Central)(Satélite esquerda)(Satélite direita)
