MANUAL DE UTILIZADOR FR KCA 34 T KELVINATOR
Português pág. 62 - 73
PARTE GENERALE
1) Ler cuidadosamente o livro de instruções e seguir as recomendações sobre a segurança da instalação, uso e manutenção.
Guardar este manual em local seguro para posterior consulta.
2) Quando o aparelho for retirado da embalagem protectora, certificar-se de que não esteja danificado.
Este aparelho só deve ser utilizado para o fim para o qual foi especificamente concebido, nomeadamente para a conservação de géneros alimentícios.
Qualquer outra utilização é considerada inapropriada, e portanto perigosa.
O fabricante declina toda e qualquer responsabilidade por danos causados por uso indevido e inapropriado.
A factura de compra serve de garantia, pelo que deverá guardá-la.
Declaração de conformidade: As partes e componentes deste aparelho destinados a entrar em contacto com alimentos estão em conformidade com a directiva da CEE 89/109.
CE Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores.
COMO UTILIZAR O FRÍGORÍFICO
Ligação eléctrica
Este frígorífico está preparado para operar com a voltagem nominal indicada na placa de indicações dentro do aparelho. As flutuações de corrente não deverão ser superiores ou inferiores a 10% da voltagem nominal.
Antes de ligar o aparelho, certifique-se de que os dados que se encontram na placa de indicações dentro do aparelho correspondem aos da rede de alimentação eléctrica.
Caso a toma da não seja compatível com a ficha do aparelho, mandar mudar a ficha por um electricista qualificado, o qual deverá também verificar se a capacidade da instalação eléctrica se adequa à potência de consumo do aparelho. Não se recomenda o uso de fichas múltiplas e/ou cabos de extensão.
A tomada do frígorífico deve ser correctamente ligada à terra. Este requisito fundamental de segurança deve ser verificado e, em caso de dúvida, a instalação deve ser cuidadosamente testada por um electricista experiente e qualificado.
O fabricante declina toda e qualquer responsabilidade por danos resultantes da falta de ligação do aparelho à terra.
INSTALAÇÃO
No caso dos modelos cujos pés não venham montados de origem, aparafusá-los as aberturas roscadas da parte de baixo do frígorífico. Certificar-se que os dois pés da frente não fiquem completamente aparafusados, de forma a que o frígorífico fique ligeiramente inclinado para trás.

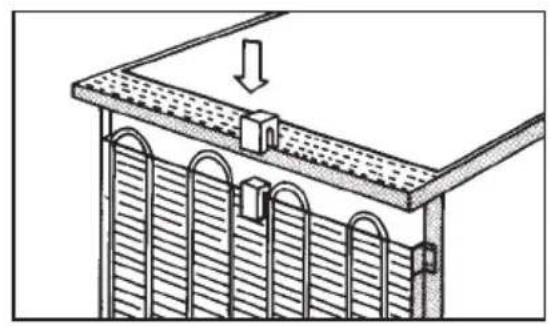

Caso seja necessário, montar os espaçadores apropriados (fig. 1), de modo a obter a correcta circulação de ar entre o frígorífico e a parede; assegurar que nenhuma grelha ou abertura de ventilação ou de dispersão de calor fique obstruída, deixando un espaço de, pelo menos, 5 cm.
Não instalar o frígorífico nas proximidades de fontes de calor. Além disso, não instalar o 62
electrodoméstico em locais expostos a temperaturas inferiores a +16°C ou superiores a +38÷43°C durante longos períodos de tempo.
No caso dos frígoríficos de duas portas, assegurar que a mangueira de escoamento da água de descongelação esteja inserida no tabuleiro de evaporação apropriado, localizado na parte de trás do frígorífico, por cima do compressor.
Se o frígorífico for encastrado sob um armário de parede, há que deixar um intervalo mínimo de 5 cm tanto entre o aparelho e a base desse armário quanto entre o frígorífico e a parede traseira do armário onde estiver a ser encastrado/entre a parede do compartimento para permitir a livre circulação do ar.
Uma instalação incorrecta poderá causar danos a pessoas, animais ou bens materiais, pelos quais o fabricante declina toda e qualquer responsabilidade.
CONSELHOS RELATIVOS AO CONTROLO DA TEMPERATURA E À OBSERVÂNCIA DAS REGRAS DE HIGIENE ALIMENTAR
Uma utilização adequada do frigorífico, aliada à observância das regras de higiene, contribuem significativamente para uma melhor conservação dos alimentos.
Controlo de temperatura
Coloque os alimentos mais delicados na zona mais fria do frigorífico: em geral, a temperatura é mais baixa sobre as gavetas para frutas e legumes.
Os alimentos cozinhados deverão ser guardados em recipientes hermeticamente fechados. Deixe os alimentos arrefecerem antes de os guardar no frigorífico.
A fruta e os legumes deverão ser guardados nas respectivas gavetas, na parte de baixo do frigorífico.
Observância das regras de higiene alimentar
Antes de colocar os alimentos no frigorífico deverá remover os invólucros que os embalam.
Empacote ou embale os alimentos frescos: não só se conservarão durante mais tempo como estará a evitar que se contaminem mutuamente.
Coloque os alimentos dentro do frigorífico de modo a assegurar a livre circulação do ar no interior do mesmo.
Limpe frequentemente o interior do frigorífico, usando detergentes delicados mas com um poder bactericida adequado.
INFORMAÇÕES PARA O AMBIENTE
Embalagem, tratamento de lixos.
Depois de ter desembalado o aparelho, não deite a caixa no lixo; separe os diverses materiais que a compõem (esferovite, cartão, etc.) de acordo com os regulamentos locais para posterior encaminhamento dos lihos assim separados conforme normas em vigor.
Atenção
Este aparelho foi produzido sem recorrer a CFC: o circuito de refrigeração contém ou o fluido HFC R 134a ou, em alternativa, gás isobutano R 600 a. Para informações mais detalhadas é favor consultar a placa de características do aparelho, afixada ao mesmo.
Nunca utilize nenhum dispositivo ou método para limpeza deste electrodoméstico além dos descritos e, consequentemente, aconselhados, no capítulo deste manual dedicado à limpeza do seu frigorífico; a utilização de dispositivos/métodos diferentes poderá danificar o seu electrodoméstico.
Aparelhos com isobutano (R 600 a)
O isobutano é um gás natural que, embora não provoque quaisquer efeitos no ambiente, é inflamável. Assim sendo, é indispensável assegurar-se que:
- o aparelho seja instalado num local com um volume livre superior a 3 metros cúbicos;
- as aberturas de ventilação do aparelho se apresentem todas livres e limpas;
- o circuito de refrigeração do aparelho não apresente danos, sejam eles internos (mediante utilização indevida de objectos cortantes ou afiados), sejam eles externos (operação imprópria durante a limpeza do circuito condensador).
Quando o aparelho chega ao fim da sua vida útil, e antes de se desfazer dele, será necessário torná-lo seguro. Para tal, entre em contacto com o seu agente especialista ou com o Organismo Local indicado.
COMPARTIMENTO FRIGORÍFICO
Recomendamos que, para que os alimentos se conservem em perfeitas condições (sabor, frescura e textura), embrulhe os diversos alimentos em papel de alumínio, película aderente ou os coloque em recipientes plásticos que vedem bem. Isto evitará igualmente que os sabores se alterem.
Obterá melhores resultados na conservação dos alimentos se os arrumar no frigorífico da seguinte forma:
Carne, peixe, etc. na prateleira imediatamente acima do compartimento dos vegetais.
Alimentos congelados, bolos, etc., nas prateleiras superiores.
Lacticínios nas prateleiras do interior da porta.
Fruta e Vegetais: Devem ser colocados em sacos de plástico apropriados e devidamente fechados.
Atenção: Os alimentos enlatados deverão ser conservados em recipientes de plástico que vedem bem depois de aberta a lata.
Assegure-se de que o ar frio pode circular livremente à volta dos alimentos, deixando intervalos entre as embalagens.
Os alimentos cozinhados só poderão ser introduzidos no frigorífico depois de terem arrefecido completamente.
As bebidas e os líquidos deverão ser guardados em recipientes que vedem bem.
EXPLICAÇÃO DOS SÍMBOLOS
Frigorífico
O compartimento de baixa temperatura do frigorífico pode armazenar alimentos congelados durante períodos curtos de aproximadamente uma semana.
Frigorífico
O compartimento de baixa temperatura do frigorífico pode armazenar alimentos congelados durante períodos médios de aproximadamente um mês.
Frigorífico \*\*\*
O compartimento de baixa temperatura do frigorífico pode armazenar alimentos congelados durante períodos longos de aproximadamente 3 meses, sendo apropriado para o armazenamento de gelados e produtos similares.
O símbolo indica que podem ser congelados alimentos frescos e que os alimentos congela-64
dos podem ser conservados por um período muito longo. Os alimentos frescos devem ser congelados de acordo com as instruções dadas nas TABELAS DE CONGELAÇÃO.
CONTROLO DA TEMPERATURA
A temperatura ambiente, a carga e a frequência com que as portas se abrem são factores que afectam a temperatura interna. Quando se altera a regulação do botão do termóstato, o frigorífico não arranca imediatamente porque se encontra em pausa. A regulação da temperatura é feita através do botão do termóstato localizado dentro ou fora do frigorífico. O frigorífico não funciona na posição "0"; ("0" significa paragem).
Recomenda-se a colocação do botão de comando do termóstato numa posição média.
Para baixar a temperatura, rodar o botão no sentido dos ponteiros do relógio.
Se a temperatura ambiente for muito elevada, o frigorífico terá que trabalhar continuamente, o que poderá causar a formação de gelo.
Nesse caso, rode o botão do termostato para um grau inferior.
VERSÃO INTEGRADA DE 2 COMPRESSORES E DE COMPRESSOR SIMPLES COM PAINEL DE CONTROLO (fig. 2)
A versão com 2 compressores apresenta a regulação da temperatura dentro do compartimento do frigorífico enquanto o congelador é comandado pelo painel de controlo da fig. 2.
O termostato "D" controla o compartimento do congelador.
Na posição “0” o compartimento do congelador não funciona.
Rodando o botão no sentido dos ponteiros do relógio, o equipamento começa a funcionar e acende-se o indicador luminoso verde “A”.
Rodando o botão para a posição “S” (Congelamento Rápido) o indicador luminoso amarelo acende-se e o compressor trabalhará continuamente durante 50 horas. No final das 50 horas a luz amarela pisca, o que significa que a congelação rápida terminau e o botão do termostato terá que ser colocado na posição normal.
Quando aceso, o indicador luminoso vermelho "B" indica que a temperatura no compartimento do congelador não é adequada, o que pode depender de:
- o equipamento ter acabado de ser ligado
- a porta ter ficado aberta ou não convenientemente fechada
- introdução de alimentos frescos no compartimento do congelador a fim de serem congelados.
A luz vermelha apaga-se logo que o compartimento do congelador atinge a temperatura requerida.
A versão de compressor simples apresenta apenas uma regulação através do painel de controlo da fig. 2.
O termostato "D" controla os compartimentos do frigorífico-congelador.
Na posição “0”, os compartimentos do frigorífico e do congelador não funcionam.
Rodando o botão no sentido dos ponteiros do relógio, o equipamento começa a funcionar e acende-se o indicador luminoso verde “A”.
Rodando o botão para a posição “S” (Congelamento Rápido) o indicador luminoso amarelo acende-se e o compressor trabalhará continuamente durante 6 horas. No final das 6 horas a luz amarela pisca, o que significa que o botão do termostato terá que ser colocado na posição normal.
Quando aceso, o indicador luminoso vermelho "B" indica que a temperatura no compartimento do congelador não é adequada, o que pode depender de:
- o equipamento ter acabado de ser ligado
- a porta ter ficado aberta ou não convenientemente fechada
- introdução de alimentos frescos no compartimento do congelador a fim de serem congelados.
A luz vermelha apaga-se logo que o compartimento do congelador atinge a temperatura requerida.
PAINEL DE COMANDOS (fig. 4B - fig. 13) DOS MODELOS COMBINADOS EQUIPA- DOS COM DOIS COMPRESSORES
O termóstato "A" comanda o compartimento do congelador; para que o frigorífico comece a funcionar, terá de rodar o referido botão de comando no sentido dos ponteiros do relógio; os indicadores luminosos verde "B" e cor-de-rosa "C" acendem-se. O indicador luminoso cor-de-rosa "C" só se apaga depois de a temperatura que tiver sido regulada para o interior do compartimento do frigorífico tiver sido atingida.
No caso dos modelos cujo painel de comandos corresponde ao que é apresentado na fig. 4b, o indicador luminoso amarelo "E" acende-se sempre que a tecla de congelação rápida "F" for premida, enquanto que nos modelos cujo painel de comandos corresponde ao que é apresentado na fig. 13, este indicador luminoso se acende quando o botão de comando "A" é rodado para a posição "SUPER" (S).
O termóstato "H" comanda o compartimento do frigorífico, sendo que, quando este termóstato está colocado na posição "0", o frigorífico não funciona.
Quando o botão de comando "H" é rodado no sentido dos ponteiros do relógio, o frigorífico entra em funcionamento e o indicador luminoso verde "G" acende-se.
PAINEL DE COMANDOS (fig. 4) DOS MODELOS COMBINADOS EQUIPADOS COM UM UNICO COMPRESSOR E COM ELECTROVALVULA
O termóstato "A" comanda o compartimento do congelador, sendo que, quando o respectivo botão de comando está colocado na posição "0", nem o frigorífico nem o congelador trabalham; quando colocado noutra posição que não a posição correspondente a "0", o botão de comando "H" permite proceder à regulação do frigorífico. Quando o botão de comando "A" é rodado no sentido dos ponteiros do relógio, o frigorífico é colocado em funcionamento, acendendo-se o indicador luminoso verde "B" e ficando o indicador luminoso cor-de-rosa "C" a piscar. Esta operação só deverá ser levada a cabo quando o aparelho é ligado e, consequentemente, colocado em funcionamento.
Os quatros indicadores luminosos verdes "D" indicam a temperatura registada no interior do congelador. O indicador luminoso assinala uma temperatura correspondente ao valor médio registado no interior da câmara do congelador.
O indicador luminoso amarelo "E" acende-se sempre que a tecla de congelação "F" tiver sido premida durante cerca de 4 segundos, activando assim o modo de funcionamento contínuo do compressor.
O termóstato "H" comanda o compartimento do frigorífico. Quando o respectivo botão de comando está colocado na posição "0", o frigorífico não funciona. Se o botão de comando "H" for rodado no sentido dos ponteiros do relógio, o frigorífico entra em funcionamento e o indicador luminoso verde "G" acende-se (só se o botão de comando do termóstato "A" estiver colocado numa posição que não seja correspondente a "0").
Indicação de ocorrência de uma anomalia: Sempre que o indicador luminoso cor-de-rosa "C" se apresentar intermitente (a piscar) e um dos quatro indicadores luminosos verdes "D" estiver aceso, isso significa que, seja por falta de alimentação de energia eléctrica, seja por qualquer outro motivo anómalo, os alimentos guardados no compartimento do congelador permaneceram durante um certo período de tempo a uma temperatura superior a 0°C; para que o indicador luminoso cor-de-rosa "C" deixe de piscar basta premir a tecla "F", mantendo-a premida durante certo tempo.
Para assegurar uma utilização correcta do seu congelador, será recomendável regular o respectivo botão de comando do termóstato de modo a que, no termómetro, se acenda o indicador luminoso verde "X". Desta forma obterá uma conservação ideal dos alimentos.
PAINEL DE COMANDOS (fig. 13) DOS MODELOS COMBINADOS EQUIPADOS COM UM UNICO COMPRESSOR E COM ELECTROVALVULA
O termóstato "A" comanda o compartimento do congelador, sendo que, quando o respectivo botão de comando está colocado na posição "0", nem o frigorífico nem o congelador trabalham; quando colocado noutra posição que não a posição correspondente a "0", o botão de comando "H" permite proceder à regulação do frigorífico. Quando o botão de comando "A" é rodado no sentido dos ponteiros do relógio, o frigorífico é colocado em funcionamento, acendendo-se o indicador luminoso verde "B" e ficando o indicador luminoso cor-de-rosa "C" intermitente (a piscar). O indicador luminoso cor-de-rosa "C" só se apaga depois de a temperatura que tiver sido regulada para o interior do compartimento do frigorífico tiver sido atingida.
O indicador luminoso amarelo "E" acende-se quando o botão de comando "A" é rodado para a posição "SUPER", activando o modo de funcionamento contínuo do compressor do frigorífico.
O termóstato "H" comanda o compartimento do frigorífico. Quando o respectivo botão de comando está colocado na posição "0", o frigorífico não funciona. Se o botão de comando "H" for rodado no sentido dos ponteiros do relógio, o frigorífico entra em funcionamento e o indicador luminoso verde "G" acende-se (só se o botão de comando do termóstato estiver colocado numa posição que não seja correspondente a "0").
O facto de o indicador luminoso cor-de-rosa "C" estar aceso indica que a temperatura registada no interior do congelador não é suficientemente baixa; esta situação poderá ficar a dever-se ao facto de:
- o aparelho ter acabado de ser ligado
- a porta ter ficado aberta
- ter acabado de ser introduzido um alimento a congelar no aparelho.
Assim sendo, o congelador deverá sempre assegurar a existência de temperaturas iguais ou inferiores a -18°C.
ATENÇÃO: Não existe qualquer relação entre os números indicados no botão de comando do termóstato (A) e as temperaturas indicadas pelos 4 indicadores luminosos verdes (D).
PAINEL DE COMANDOS (fig. 12)
O termóstato (A) controla a temperatura tanto do frigorífico quanto do congelador.
Quando o termóstato está colocado na posição correspondente a "0", tanto o frigorífico quanto o congelador estão desligados.
Se rodar o botão do termóstato no sentido dos ponteiros do relógio, o compressor começa a trabalhar e o indicador luminoso verde (B) ilumina-se.
CONSERVAÇÃO
Alguns modelos têm uma área para arrumação sobre a prateleira de cima. Esta área deve ser usada como um compartimento de 2 estrelas como é apresentado no aparelho. O nível máximo de conservação é obtido se se remover todas as gavetas excepto a do fundo do aparelho.
O símbolo **** indica que o congelador em causa está apto a manter produtos congelados durante um período de tempo considerável e que serve para a congelação de alimentos frescos.
Os tempos de conservação estão directamente associados à manutenção da temperatura correcta, pelo que quaisquer alterações irão afectar o tempo de conservação dos alimentos.
Se a corrente faltar, não abra a porta ou a tampa do seu congelador em circunstância alguma. Os alimentos congelados manter-se-ão em condições por um período de 10 a 12 horas. Os alimentos só se manterão congelados mais tempo se forem embrulhados em papel especial para alimentos e colocados num firgorífico, ou na falta deste, num local bem fresco. Neste caso será aconselhável consumir os alimentos no prazo de 24 horas ou cozinhá-los e voltar então a congelá-los.
CONGELAÇÃO \*\*\*\*
Para se obter a melhor congelação possíveis, será necessário remover todos os cestos à excepção do inferior.
Modelos combinados com painel de comandos correspondente ao apresentado numa das seguintes figuras: fig. 2 - fig. 4 - fig. 4b - fig. 13
Sempre que pretender congelar produtos frescos será recomendável mudar os produtos já congelados para o compartimento de conservação de produtos congelados. 24 horas antes de introduzir os alimentos a congelar no seu aparelho, deverá levar a cabo as seguintes operações:
Painel de comandos correspondente ao apresentado numa das figuras 4 ou 4b
Prima a tecla "F" durante cerca de 4 segundos para activar a função de congelação rápida; o indicador luminoso amarelo "E" acende-se para indicar que a fase de congelação se iniciou, fase essa que será automaticamente interrompida depois de decorridas 50 horas, altura em que serão repostas as condições de funcionamento iniciais (o indicador luminoso amarelo "E" apaga-se).
Se o pretender, poderá interromper manualmente a congelação em qualquer momento, para o que terá apenas de premir a tecla "F" durante cerca de 4 segundos.
Painel de comandos correspondente ao apresentado na figura 13
Para activar a função de congelação rápida terá apenas de rodar o botão de comando "A" para a posição "SUPER"; o indicador luminoso amarelo "E" acende-se para indicar que se iniciou a fase de congelação rápida, a qual será automaticamente interrompida depois de decorridas 50 horas (altura em que o indicador luminoso amarelo "E" se apagará). Para repor as condições de funcionamento normais, terá apenas de rodar o botão de comando "A" para a posição correspondente ao modo de funcionamento normal, ou seja, colocando-o noutra posição que não na posição "SUPER".
Painel de comandos (fig. 2) dos modelos combinados de encastrar equipados com dois compressores
Para activar a função de congelação rápida terá de rodar o botão de comando "D" no sentido dos ponteiros do relógio, para a posição "S"; o indicador luminoso amarelo "C" acende-se.
Depois de decorridas 50 horas, quando a função de congelação rápida chega automaticamente ao fim, o indicador luminoso amarelo "C" ficará a piscar, para indicar que o botão de comando do termóstato deverá voltar a ser colocado na posição correspondente ao modo de funcionamento normal.
Frigoríficos combinados com e sem painel de comandos (fig. 12)
24 horas antes de colocar os alimentos a congelar no aparelho, deverá arranjar o espaço para os colocar. No início da congelação, e para não provocar o arrefecimento excessivo do vão frigorífico, poderá ser necessário recuar o botão de comando do termóstato cerca de 1/2 número, dependendo da quantidade de alimentos que o aparelho contenha e da
Uma vez concluída a congelação, não se esqueça de voltar a colocar o botão de comando do termóstato na posição inicial.
Versão integrada de compressor simples com painéis de controlo (fig. 2)
O que se segue é uma adenda às especificações para frigorificos-congeladores sem painel de controlo.
Para aumentar a eficácia de congelamento, quando a temperatura ambiente é superior a 30°C, activar o congelamento rápido rodando o botão para o posição “S” durante pelo menos 6 horas antes de introduzir alimentos frescos.
Uma vez decorridas as 6 horas (ou seja, quando o indicador luminoso "C" começa a piscar), terá de repor o botão de comando do termóstato na posição correspondente a um funcionamento normal, ou seja, numa posição diferente da posição "S".
INSTRUÇÕES RELATIVAS A TODOS OS APARELHOS: a quantidade máxima de alimentos a congelar, de acordo com as modalidades previstas nas normas europeias, é a indicada na placa de características do aparelho.
DESCONGELAÇÃO
O congelador descongela-se automaticamente sempre que o compressor não estiver a trabalhar. As gotas de água resultantes da descongelação do gelo são recolhidas num recipiente próprio, localizado por cima do compressor, cujo calor gerado provoca a evaporação da água; é conveniente não colocar alimentos ou recipientes contra o painel de trás.
a) 24 horas antes de proceder à descongelação coloque o botão do termóstato nas posições mais elevadas (números mais elevados) ou active o modo de congelação rápida, para baixar a temperatura dos alimentos.
b) Embrulhe os alimentos congelados em folhas de papel especial para alimentos e coloque-os no frigorífico ou num local bem fresco.
c) Coloque o botão do termóstato na posição "0" ou desligue o botão verde, conforme o caso.
d) Deixe a porta do congelador aberta.
e) Uma vez concluída a descongelação seque o interior do congelador a volte a colocar os alimentos que tinha retirado.
f) Volte a ligar o congelador e regule o termóstato para uma posição elevada, repondo-o na posição normal algum tempo depois.
Fig. 9) Importante: O congelador dispõe de um sistema de drenagem da água resultante da descongelação que consiste num tubo de drenagem de borracha flexível localizado no painel inferior de congelador.
Fig. 10) Importante: A água resultante da descongelação (só para alguns modelos) é conduzida do interior do congelador ao seu exterior por meio de um tubo pequeno (coberto por uma tampa) ligado a uma goteira existente no rodapé.
Em alguns modelos, o tabuleiro tem de ser retirado do suporte e só deverá ser novamente colocado após o descongelamento (fig. 10b).
N.B.: Não se esqueça de tirar a tampa que fecha o tubo para escoar a água resultante da descongelação e de voltar a colocá-la uma vez isto feito.
Alguns modelos estão equipados com dispensadores de líquidos incluindo recipiente, garrafa e grelha de recolha de gotas instalados na parte interior da porta.
Instruções de instalação e utilização do dispensador de líquidos:
1) Fig. 8A - Puxe a pequena grelha "K" para fora até prender e retire o recipiente "H" da parte interior da porta, erguendo-o.
2) Fig. 8B - Tire o dispensador "Z" do recipiente "H", aparafuse-o à garrafa e volte a introduzi-lo no recipiente.
3) Fig. 8A - Monte o recipiente "H" na parte de dentro da porta, introduzindo-o nos respectivos dispositivos de fixação com um movimento vertical de cima para baixo e fixe-o à parte interior da porta empurrando a pequena grelha "K" até prender.
4) Fig. 8A - O dispensador está pronto a ser utilizado. Quando se quiser servir da bebida terá de apoiar a borda do copo nas três patilhas e empurrá-lo para cima.
5) Fig. 8A - Limpeza do vão de recolha de líquidos: puxe a pequena grelha "K" até sair, limpe a base do depósito do líquido e volte a colocar a grelha depois de devidamente limpa.
NOTA: Sempre que utilizar prolongadamente o dispensador de líquidos para bebidas açucaradas, lave-o com água
LIMPEZA
Para evitar a formação de maus cheiros, aconselha-se que o frigorífico seja limpo periodicamente, pelo menos duas ou três vezes por ano.
a) Antes de limpar ou efectuar qualquer trabalho de manutenção, terá de desligar o aparelho, retirando a ficha da tomada (não é suficiente colocar o botão do termóstato na posição "0").
b) Retire do frigorífico todos os alimentos e cubos de gelo.
c) Espere até o gelo se derreter do evaporador.
d) Limpe o interior do frigorífico com água morna em que dissolveu o conteúdo de uma ou duas colheres de bicarbonato de sódio, passe por água e enxugue. IMPORTANTE: não utilize detergentes, produtos abrasivos ou sabões.
e) Deixe o frigorífico ligado durante, pelo menos, uma hora antes de reintroduzir os alimentos.
f) Limpe frequentemente o tubo de drenagem com a ferramenta correspondente (fig. 5), que poderá ser deixada no tubo de drenagem.
Quando o frigorífico não for utilizado durante um período de tempo prolongado, depois de o lavar bem, deixe-o desligado com as portas ligeiramente abertas.
REPARAÇÕES
Para eventuais reparações, utilize apenas os serviços dos Centros de Assistência Técnica recomendados pelo fabricante e insista para que sejam utilizadas apenas peças de origem. A não observância do acima referido pode prejudicar o aparelho.
Se o frigorífico não funcionar, ou se não funcionar correctamente, verifique os seguintes pontos antes de contactar os Serviços de Assistência Técnica:
1) Chega energia à tomada à qual o frigorífico está ligado? Experimente com um candeeiro.
2) A ficha não está inserida na tomada? Insira-a.
3) O termóstato está na posição "0"? Rode-o para a posição 3.
4) Acumulou-se demasiado gelo no evaporador (mais de 4/5 mm)? Descongele. (Ver "Descongelação").
5) Os alimentos ficaram mal colocados no frigorífico, impedindo a livre circulação do ar?
6) O ar pode circular livremente à volta do condensador, atrás do frigorífico? Coloque o frigorífico a uma distância maior da parede.
Se o problema persistir, contacte o Centro de Assistência Técnica mais próximo, indicando o modelo e o tipo, conforme indicado na placa de indicações no interior do frigorífico (ou na factura de compra). O fornecimento destes dados garante um atendimento mais rápido e um melhor serviço.
Importante: Uma camada de calor à volta do congelador indica que o aparelho está a funcionar correctamente.
INVERSÃO DO LADO DE ABERTURA DAS PORTAS EM APARELHOS DE DUAS PORTAS (para alguns modelos) vide fig. 3
1) É aconselhável deitar o frigorífico sobre um dos lados ou apoiá-lo na parede num ângulo de aproximadamente 45°, visto ser necessário trabalhar na parte inferior do aparelho, a fim de retirar a dobradiça inferior.
2) Desmontar a base, se houver.
3) Retirar a dobradiça inferior (e a respectiva anilha) desapertando os parafusos A como indicado na figura.
4) Retirar a porta inferior.
5) Retirar a dobradiça do meio (e as respectivas anilhas) desapertando os parafusos B como indicado na figura 3. Nos modelos com porta superior alta (vide a fig. 7d), antes de remover os parafusos que fixam a dobradiça central, será necessário abrir a porta, remover a tampa M e o fecho da extremidade alta L.
6) Retirar a porta superior. Nos modelos equipados com o bloqueio da porta (vide fig. 7e), será necessário remover o bloqueio instalado do lado direito N, desapertando e removendo o respectivo parafuso de fixação. Em seguida, retire do envelope que contém os acessórios o bloqueio da porta do lado esquerdo e fixe-o então com o parafuso de fixação que foi previamente despertado.
7) Retirar a película de plástico que cobre a dobradiça superior esquerda.
8) Desaparafusar a cavilha C da dobradiça superior direita e colocá-la do lado esquerdo. Nos modelos equipados com porta superior alta (vide a fig. 7c), será necessário remover as tampas F-G, o pino D e a dobradiça superior do lado direito, agindo sobre os respectivos parafusos de fixação. Retire então do envelope que contém os acessórios a dobradiça superior para o lado esquerdo H e fixe-a ao móvel com os parafusos que foram anteriormente desapertados; em seguida, deverá voltar a montar o pino D, sem esquecer a respectiva anilha, e as tampas F-G. Rompa a membrana da tampa G para permitir a passagem da dobradiça.
9) Colocar as portas de modo a que estas abram ao contrário, (6-5-4-3-2) não esquecendo de voltar a colocar as anilhas entre a porta e a dobradiça.
10) Deslocar as pegas verticais, se tiverem sido fornecidas, do lado esquerdo para o lado direito, ajustando os parafusos correspondentes; para os modelos equipados com a marca “M” nas pegas, deslocar a travessa do lado esquerdo para o lado direito (fig. 7b), remover a marca adesiva da pega esquerda e aplicar a nova marca adesiva fornecida na pega direita.
11) Voltar a colocar o aparelho em posição vertical.
N.B.: O alinhamento correcto das portas é conseguido através do ajustamento da dobradiça do meio.
INVERSÃO DO SENTIDO DE ABERTURA DAS PORTAS (vide a fig. 7) PARA OS MODELOS COM DOBRADIÇA INFERIOR MONTADA QUER À ESQUERDA QUER À DIREITA (para alguns modelos)
1) É aconselhável inclinar o frigorífico 45°.
2) Remover os parafusos (A) que fixam a dobradiça central. Nos modelos com porta
superior alta (vide a fig. 7d), antes de remover os parafusos que fixam a dobradiça central, será necessário abrir a porta, remover a tampa M e o fecho da extremidade alta L.
3) Retirar a porta superior. Nos modelos equipados com o bloqueio da porta (vide fig. 7e), será necessário remover o bloqueio instalado do lado direito N, desapertando e removendo o respectivo parafuso de fixação. Em seguida, retire do envelope que contém os acessórios o bloqueio da porta do lado esquerdo e fixe-o então com o parafuso de fixação que foi previamente despertado.
4) Retirar a dobradiça central.
5) Retirar a porta inferior.
6) Retirar do painel de comandos e da base a película de plástico que cobre a dobradiça superior esquerda e a dobradiça inferior esquerda.
7) Soltar o perno (B) da dobradiça inferior direita e voltar a montá-lo do lado esquerdo.
8) Soltar o perno (C) da dobradiça superior direita e voltar a montá-lo do lado esquerdo. Nos modelos equipados com porta superior alta (vide a fig. 7c), será necessário remover as tampas F-G, o pino D e a dobradiça superior do lado direito, agindo sobre os respectivos parafusos de fixação. Retire então do envelope que contém os acessórios a dobradiça superior para o lado esquerdo H e fixe-a ao móvel com os parafusos que foram anteriormente desapertados; em seguida, deverá voltar a montar o pino D, sem esquecer a respectiva anilha, e as tampas F-G. Rompa a membrana da tampa G para permitir a passagem da dobradiça.
9) Voltar a montar as portas seguindo as instruções pela ordem inversa (pontos 5, 4, 3 e 2), não se esquecendo de também voltar a montar os anéis distanciadores eventualmente existentes.
10) Deslocar as pegas verticais, se tiverem sido fornecidas, do lado esquerdo para o lado direito, ajustando os parafusos correspondentes; para os modelos equipados com a marca “M” nas pegas, deslocar a travessa do lado esquerdo para o lado direito (fig. 7b), remover a marca adesiva da pega esquerda e aplicar a nova marca adesiva fornecida na pega direita.
11) Recolocar o aparelho na posição vertical.
REVESTIMENTO DAS PORTAS DO FRIGORÍFICO COM PAINÉIS 370 L - 410 L
Dimensões dos painéis de revestimento:
Altura Largura Espessura
370 L mm. mm. mm.
| Porta do congelador 709 588 máx 3 |
| Porta do frigorífico 976 588 máx 3 |
410 L
| Porta do congelador 709 588 máx 3 |
| Porta do frigorífico 1134 588 máx 3 |
Ferramentas necessárias: chave de parafusos Philips
Como fazer (fig. 11):
a) Retire o caixilho da porta do congelador desaparafusando os parafusos existentes do lado direito da porta.
b) Desaparafuse os parafusos superiores e inferiores.
c) Introduza o painel no encaixe próprio de que o caixilho dispõe.
d) Volte a montar o caixilho, aparafusando os parafusos superiores e inferiores.
Siga as instruções acima para aplicar um painel à porta do frigorífico.
CASO A LUZ DO FRIGORÍFICO NÃO FUNCIONE PROCEDA DA SEGUINTE FORMA:
- Desligue a ficha da tomada principal.
- Retire a protecção colocada sobre o painel de comandos (em modelos com luz no interior puxe para a sua frente e para baixo; en modelos cujo a luz se encontre de lado empurre para baixo e deslize para cima).
- Desenrosque a lampada e substitua por uma igual.
- Coloque novamente o involcúro e ligue a ficha do frigorífico à tomada principal.
Salvaguardam-se erros e alterações.
Fig. 1
