Tipo de produto	Frigorífico-congelador
Marca	Indesit
Modelo	RAA 24 S (0)
Dimensões (A x L x P)	Aproximadamente 85 x 60 x 60 cm
Peso	Aproximadamente 35 kg
Alimentação	220-240 V / 150 W
Ajuste de temperatura	Manual por botão rotativo (1 a 5)
Compartimento do congelador	Sim, com capacidade de congelação até 4 kg/24h
Descongelamento do frigorífico	Automático (orifício de drenagem para limpar)
Descongelamento do congelador	Manual quando a camada de gelo ultrapassar 5 mm
Reversibilidade das portas	Possível, necessita a intervenção do serviço pós-venda
Acessórios incluídos	Gaveta de legumes, prateleiras, porta-garrafas, suporte para ovos, gaveta de carne (em alguns modelos)
Iluminação interior	Lâmpada 15 W ou 25 W (substituível)
Limpeza recomendada	Água morna com bicarbonato ou sabão neutro, sem solventes
Índice de reparabilidade	Não comunicado
Peças sobressalentes	Utilizar exclusivamente peças originais
Consumo energético	Não especificado, mas conselhos de economia fornecidos
Normas de segurança	Conforme as diretivas europeias (Baixa Tensão, CEM, REEE)

Perguntas frequentes - RAA 24 S (0) INDESIT

Como ajustar a temperatura do frigorífico?

Utilize o botão de ajuste de temperatura localizado no interior. A posição 1 é a menos fria, a posição 5 a mais fria. Uma posição intermédia é recomendada.

Por que há gelo ou gotículas na parede traseira?

É normal: durante o funcionamento, a parede traseira pode cobrir-se de gelo ou gotículas conforme o compressor liga ou desliga. Este fenómeno é automático.

Como descongelar o compartimento do congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de temperatura na posição de paragem, embrulhe os alimentos em papel e deixe a porta aberta até o gelo derreter. Não utilize objetos pontiagudos.

O que fazer se a iluminação interior não acender?

Verifique se a ficha está bem ligada e se a corrente não está cortada. Se a lâmpada estiver queimada, desligue o aparelho, desmonte a tampa e substitua-a por uma lâmpada idêntica (15 W ou 25 W).

Como limpar o interior do frigorífico?

Utilize uma esponja embebida em água morna com bicarbonato ou sabão neutro. Não utilize solventes, abrasivos ou lixívia. Enxagúe e seque cuidadosamente.

O aparelho é muito barulhento, o que fazer?

Verifique se está instalado bem nivelado e se não está em contacto com móveis que vibram. Um leve ruído de gás refrigerante é normal mesmo quando o compressor está parado.

Posso inverter o sentido de abertura das portas?

Sim, mas recorra ao serviço pós-venda autorizado para efetuar esta operação.

Qual é a quantidade máxima de alimentos a congelar por dia?

A quantidade máxima está indicada na etiqueta de identificação, geralmente 4 kg por 24 horas.

O que fazer em caso de corte de energia?

Não abra a porta do congelador. Os alimentos congelados conservam-se cerca de 9 a 14 horas sem problema.

Onde encontrar o número de série e o modelo?

Encontram-se na etiqueta de identificação colocada no compartimento do frigorífico, em baixo à esquerda.

MANUAL DE UTILIZADOR RAA 24 S (0) INDESIT

Instruções para a utilização

FRIGORÍFICO 2 PORTAS

Índice

Descrição do aparelho, 13

Reversibilidade da abertura das portas, 17

Instalação, 46

Início e utilização, 47

Manutenção e cuidados, 47

Precauções e conselhos, 48

Anomalias e soluções, 48

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

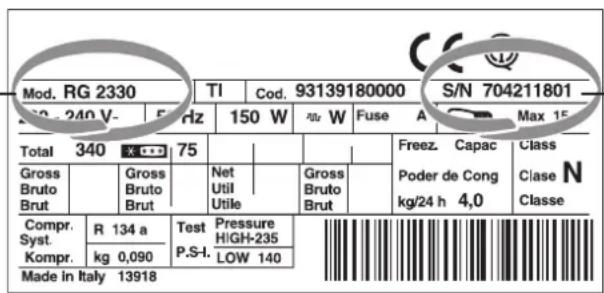

• o tipo de anomalia • o modelo da máquina (Mod.) • o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Serviço de assistência técnica

Descrição do aparelho

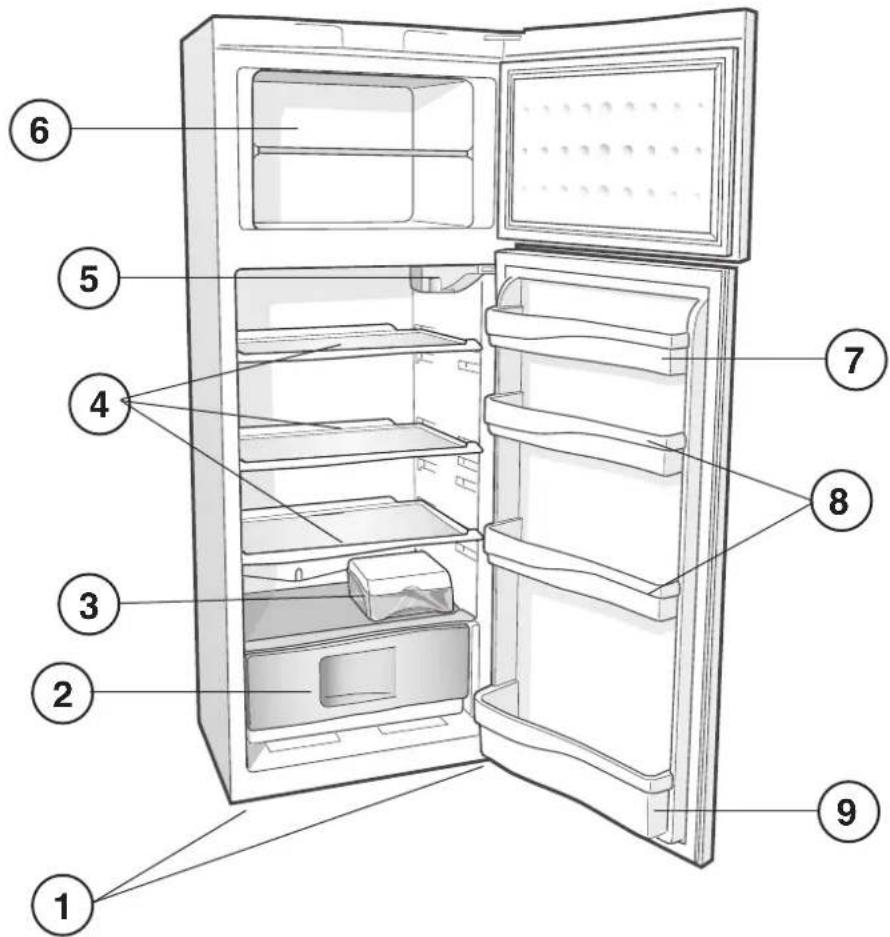

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação• 2 Gaveta para FRUTAS e HORTALIÇAS 3 CAIXA DE CARNE* 4 PRATELEIRA• 5 Manípulo para a REGULAÇÃO DA TEMPERATURA 6 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 7 Prateleira extraível da porta com tampa e PORTA OVOS 8 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS• 9 Prateleira para GARRAFAS

- Variáveis em número e/ou na posição.

* Presente somente em alguns modelos.

Reversibilidade da abertura das portas

No caso em que se torne necessário inverter o sentido de abertura das portas, contacte o serviço de Assistência Técnica.

Zmena smeru otvárania dvierok

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada elétrica e assegure-se que a lâmpada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a REGULAÇÃO DA TEMPERATURA.

1 = menos frio 5 = mais frio.

É aconselhado, em todo o caso, uma posição média.

Para aumentar o espaço à disposição e melhorar a aparência do aparelho, o mesmo tem a “parte refrigeradora” situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal. Se configurar-se o botão para a REGULAÇÃO DA TEMPERATURA em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de eletricidade excessivos: para evitar isto, coloque o seletor em valores mais baixos (o gelo será derretido automaticamente).

Nos aparelhos estáticos o ar circula de maneira natural: o mais frio tende a subir por ser mais pesado. Veja como guardar os alimentos:

Alimento	Disposição no frigorífico
Carne e peixe limpo	Sobre as gavetas para frutas e verduras
Queijo fresco	Sobre as gavetas para frutas e verduras
Alimentos cozidos	Em quaisquer prateleiras
Chouriço, pão de forma, chocolate	Em quaisquer prateleiras
Frutas e verduras	Nas gavetas para frutas e hortaliças
Ovos	Na respectiva prateleira da porta
Manteiga e margarina	Na respectiva prateleira da porta
Garrafas, bebidas, leite	Na respectiva prateleira da porta

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

PRATELEIRAS: vidro ou de grade.

Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK significa que a temperatura está alta demais: regule o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Utilize melhor o congelador

! Durante a congelação, evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira, os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 a 14 horas. ! Se, durante muito tempo, a temperatura ambiente permanecer inferior a 14°C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

Manutenção e cuidados

Durante as operações de limpeza e manutenção, é necessário isolar o aparelho da rede elétrica:

Não é suficiente colocar os seletores de regulação da temperatura na posição ● (aparelho desligado) para eliminar todos os contatos elétricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada em água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água sanitária nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxágue-os e enxugue-os com cuidado.
• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

- Este aparelho foi fabricado com materiais higiênicos que não transmitem odores. Para manter esta característica, é

necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.

- Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeça as seguintes instruções.

Não acelere o processo com meios ou utensílios diferentes da espátula fornecida, porque poderá danificar o circuito refrigerante.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.
2. Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.
3. Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.
4. Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos.
5. Tire os alimentos do frigorífico quando passar a duração máxima de conservação.
6. Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. ...) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm. será necessário descongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posição ●.
2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco.
3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação, coloque recipientes com água morna dentro do compartimento congelador.
4. Limpe e enxugue o compartimento congelador com cuidado antes de ligar novamente o aparelho.
5. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça às seguintes instruções. Para obter acesso à lâmpada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na proteção (15 W ou 25 W).

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

- 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas

modificações;

- 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética)

e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre, mesmo que em local abrigado, pois é muito perigoso deixá-lo exposto à chuva e a tempestades.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou úmidos.
• Não toque nas partes internas de refrigeração: há perigo de queimaduras e ferimentos.
• Não puxe o cabo elétrico para desligar a ficha da tomada; segure na ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não basta colocar os seletores de regulação da temperatura na posição
• (aparelho desligado) para eliminar todos os contatos elétricos.
• Em caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos, a menos que sejam do tipo recomendado pelo fabricante.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas inexperientes ou sem conhecimento, a menos que sejam supervisionadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para evitar que brinquem com o aparelho.
• As embalagens não são brinquedos para crianças.

Eliminação

• Eliminação do material de embalagem: siga as regras locais ou reutilize as embalagens.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE) prevê que os eletrodomésticos não devem ser descartados no fluxo normal de resíduos sólidos urbanos. Os aparelhos obsoletos devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde humana e ao meio ambiente. O símbolo constituído por um

contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos para lembrar a obrigatoriedade da coleta separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informações sobre o local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho em um ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

A lâmpada de iluminação interna não se acende.

- A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contato, ou então não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O seletor para A REGULAÇÃO DA TEMPERATURA não está na posição certa
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabalho do produto é inferior a 14°C.

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• Os alimentos estão encostados na parede traseira.

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção).

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada.

- As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.

A parede no fundo da cela frigorífica apresenta gelo ou gotas de água

- Trata-se do normal funcionamento do produto.

No fundo do frigorífico há água.

- O furo de descarga da água está entupido (veja a Manutenção).

Instalação
