MANUAL DE UTILIZADOR DH40024 SIEMENS

Manual de instalação e serviço

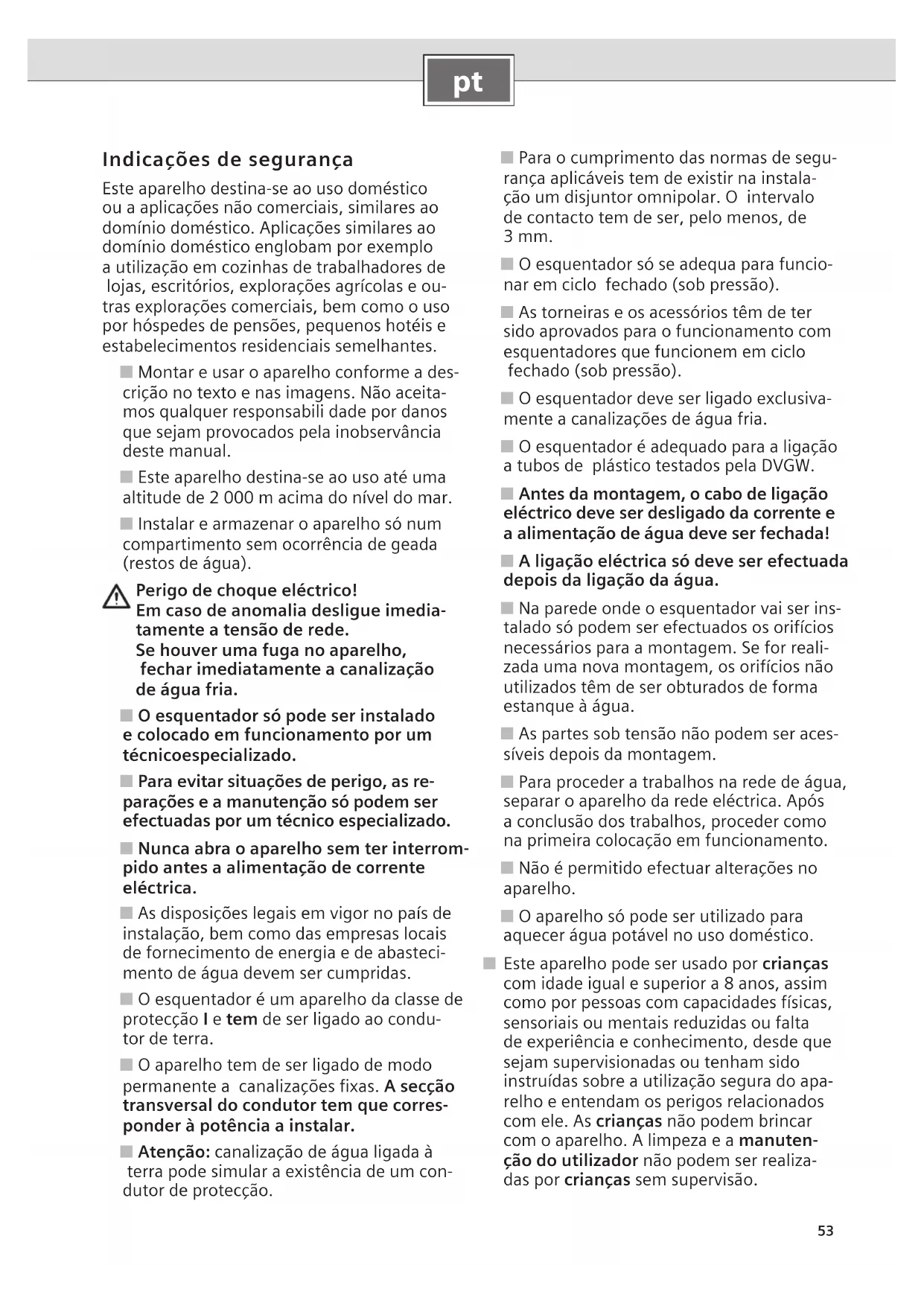

Indicações de segurança

Este aparelho destina-se ao uso doméstico ou a aplicações não comerciais, similares ao domínio doméstico. Aplicações similares ao domínio doméstico englobam por exemplo a utilização em cozinhas de trabalhadores de lojas, escritórios, explorações agrícolas e outras explorações comerciais, bem como o uso por hóspedes de pensões, pequenos hotéis e estabelecimentos residenciais semelhantes.

Montar e usar o aparelho conforme a descrição no texto e nas imagens. Não aceitamos qualquer responsabili dade por danos que sejam provocados pela inobservância deste manual.
Este aparelho destina-se ao uso até uma altitude de 2 000 m acima do nível do mar.
Instalar e armazenar o aparelho só num compartimento sem ocorrência de geada (restos de água).

Perigo de choque eléctrico! Em caso de anomalia desligue imedia- tamente a tensão de rede.

Se houver uma fuga no aparelho, fechar imediatamente a canalização de água fria.

O esquentador só pode ser instalado e colocado em funcionamento por um técnicospecializado.

Para evitar situações de perigo, as reparações e a manutenção só podem ser efectuadas por um técnico especializado.

Nunca abra o aparelho sem ter interrom-pido antes a alimentação de corrente eléctrica.

As disposições legais em vigor no país de instalação, bem como das empresas locais de fornecimento de energia e de abastecimento de água devem ser cumpridas.

O esquentador é um aparelho da classe de protecção I e tem de ser ligado ao condu- tor de terra.

O aparelho tem de ser ligado de modo permanente a canalizações fixas. A secção transversal do condutor tem que corresponder à potência a instalar.

Atenção: canalização de água ligada à terra pode simular a existência de um condutor de protecção.

Para o cumprimento das normas de segurança aplicáveis tem de existir na instalação um disjuntor omnipolar. O intervalo de contacto tem de ser, pelo menos, de 3 mm.

O esquentador só se adequa para funcionar em ciclo fechado (sob pressão).

As torneiras e os acessórios têm de ter sido aprovados para o funcionamento com esquentadores que funcionem em ciclo fechado (sob pressão).

O esquentador deve ser ligado exclusivamente a canalizações de água fria.

O esquentador é adequado para a ligação a tubos de plástico testados pela DVGW.

Antes da montagem, o cabo de ligação eléctrico deve ser desligado da corrente e a alimentação de água deve ser fechada!

A ligação eléctrica só deve ser efectuada depois da ligação da água.

Na parede onde o esquentador vai ser instalado só podem ser efectuados os orifícios necessários para a montagem. Se for realizada uma nova montagem, os orifícios não utilizados têm de ser obturados de forma estanque à água.

As partes sob tensão não podem ser acessíveis depois da montagem.

Para proceder a trabalhos na rede de água, separar o aparelho da rede eléctrica. Após a conclusão dos trabalhos, proceder como na primeira colocação em funcionamento.

Não é permitido efectuar alterações no aparelho.

O aparelho só pode ser utilizado para aquecer água potável no uso doméstico.

Este aparelho pode ser usado por crianças com idade igual e superior a 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham sido instruídas sobre a utilização segura do aparelho e entendam os perigos relacionados com ele. As crianças não podem brincar com o aparelho. A limpeza e a manutenção do utilizador não podem ser realizadas por crianças sem supervisão.

pt

■ Manter as crianças afastadas do aparelho.
Vigiar as crianças para evitar que brinquem com o aparelho.
A misturadora e o cano de água quente podem atingir temperaturas elevadas. Chamar a atenção das crianças para isso.

• Não usar produtos de limpeza abrasivos ou cáusticos.
• Não utilizar aparelhos de limpeza a vapor.
  A descalcificação do aparelho só pode ser realizada por um técnico especializado.

Muitos parabéns pela compra deste aparelho da nossa casa Siemens. Adquiriu um produto de alta qualidade que o deixará muito satisfeito.

Por favor leia atentamente o manual de instalação e serviço completo, proceda em função dele e guarde-o!

Manual de instalação

Realize a montagem do esquentador tal como ilustrado nas imagens. Observe as indicações no texto.

As páginas com imagens encontram-se no meio do manual.

Montagem

I. Desembalagem/remoção do invólucro

• Desembalar o aparelho e verificar se existem danos de transporte.
• Eliminar a embalagem e, caso aplicável, o aparelho antigo de forma compatível com o ambiente.
  II. Preparação da montagem

Importante: usar apenas o kit de montagem anexado.

• Fechar o condutor de água. A conexão eléctrica (cabo de ligação) deve estar isenta de tensões. Desaparafusar ou desligar o fusível de segurança.
  III. Montagem na parede
  O esquentador tem de ser montado de forma fixa na parede. Se necessário, fixe-o com os parafusos de ajuste inferiores.
  A distância em relação à parede é variável, o que permite compensar eventuais irregularidades da parede.
  A manga tem de se ajustar perfeitamente ao cabo de ligação. Se a manga for danificada durante a montagem, os orifícios têm de ser obturados de forma estanque à água.

IV. Ligação à toma de água

O esquentador tem de ser purgado. Para o efeito, abrir completamente a torneira de água quente e deixar a água circular no aparelho durante 1 minuto.
Instalar sem falta o limitador de caudal na entrada de água fria.

v. Ligação eléctrica

O borne de ligação à rede pode ser montado em cima ou em baixo. O revestimento do cabo de ligação tem de ser introduzido pelo menos 40 mm dentro do aparelho.

Indicação sobre a instalação

A instalação de aparelhos que ainda não estejam preparados para a conexão tem que ser realizada pelo respectivo operador de rede ou por uma empresa especializada registada, que também o poderá ajudar na obtenção do consentimento do operador de rede correspondente para a instalação do aparelho.
VI. Colocação em funcionamento

O aparelho está conforme à norma IEC 61000-3-12.

Verifique se, com pouca pressão da água nas canalizações, se dá a comutação para o nível II, mesmo estando abertas várias torneiras de água fria simultaneamente. Se tal não acontecer, remova o limitador de caudal (ver informações adicionais A).
- Explique ao utilizador como se processa a operação do esquentador.

A B Informações adicionais

Se, devido à pouca pressão de água em sua casa, o esquentador não conseguir atingir um caudal suficiente, deve remover o limitador de caudal (Imagem A, 3.).
Circuito de prioridade para a combinação com termo-acumuladores eléctricos (Imagem B).

Especificações técnicas

	DH12400	DH18400	DH21400	DH24400	DH400	DH400	DH40024
Potência nominal [kW]	13,2 18	21 24 18 21	24
Tensão nominal	400 V 3~ 4	00 V 3~ 400	V 3~ 400	V 3~ 400 V 3~	400 V 3~	400 V 3~
Posição de poupança e [kW]
N í v e	1	1	-	-	-	-	6	7
Nível 2 8 12 14 16 12 14 16
Posição de aquecimento intensivo II [kW]
N í v e	1	1	-	-	-	-	9	10,5 12
N í v e l	2	1	2	1	8	2	1	2
Ponto de comutação [l/min]
Nível 1 - - - - 4,0 4,5	5,0
Nível 2	3,6	5,0	5,8	6,6	5,0	5,8	6,6
Água misturada [l/min] à potência nominal
de aprox. 38 °C	6,6	9,9	11,6	13,2	9,9	11,6	13,2
de aprox. 50 °C(temperatura de entrada 12 °C)	4,5	6,8	7,9	9,1	6,8	7,9	9,1
Pressão de caudal mínima no aparelho*[MPa (bar)]
com limitador de caudal	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
sem limitador de caudal	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Campo de aplicação em águascom resistência eléctrica específicaa 15 °C [Ωcm]	≥800	≥1300	≥1300	≥1300	≥1300	≥1300	≥1300
Pressão nominal [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Temperatura de entradamáxima permitida [°C]	20 20 20 20 20 20
Classe de eficiência energética	A	A	A	A	A	A	A
Perfil de carga	S	S	S	S	S	S	S
Consumo energético anual [kWh]	480	481	483	483	481	483	483
Consumo diário de energia [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Nível de potência sonora [dB]	15 15 15 15 15 15
Eficiência energética da preparaçãode água quente [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

* A este valor é ainda adicionada a queda de pressão na misturadora

Dimensões

Acessórios especiais

• Conjunto de tubos BZ 45U20: para a utilização do esquentador por baixo de uma bancada.
  Comutador de prioridade (relé de redução da carga) BZ 45L21: para a operação com o circuito de prioridade.
• Conjunto de montagem BZ 45K23: para a instalação de superfície.

Instruções de utilização

Por favor leia e observe as indicações de segurança detalhadas que se encontram no início deste manual!

- Importante: nunca exponha o aparelho a geada!

Perigo de choque eléctrico! Em caso de anomalia desligue imediatamente a tensão de rede.

Se houver uma fuga no aparelho, fechar imediatamente a canalização de água fria.

Conhecer o aparelho

O esquentador aquece a água aquando da circulação desta no seu interior. O aparelho apenas consome energia durante este período.

Elementos de comando

O seu esquentador tem dois níveis de aquecimento:

e Nível de poupança – dois terços da potência

II Aquecimento intensivo – plena potência

O nível e é a regulação ideal para:

Lavatório

Duche

Bidé

O nível II deve ser utilizado se possuir uma misturadora com termóstato incorporado, para temperaturas elevadas ou grandes caudais de água, p. ex.

Lavar a louça

Limpezas

Banho de imersão

Usar o aparelho

Abrir a torneira de água quente

Quando a torneira de água quente é aberta, o aquecedor é ligado e aquece a água (Imagem E, 1.).

Ele volta a desligar-se quando a torneira é fechada.

Nota (não aplicável a DH12...): com a torneira de água quente pouco aberta, o esquentador funciona em ambos os níveis pré-seleccionados (e, II) a meia potência. Com a torneira da água quente totalmente aberta, o aparelho trabalha à plena potência pré-seleccionada.

Aumentar a temperatura da água

Fechar um pouco a torneira de água quente (Imagem E, 2.).

Diminuir a temperatura da água

Abrir a torneira de água fria (Imagem E, 3.).

Colocação em funcionamento após um corte no abastecimento de água

■ Desligar o aparelho da corrente (remover os fusíveis no quadro eléctrico).

Abrir a torneira de água quente o tempo suficiente para o ar existente nas canalizações ser purgado.

■ Voltar a colocar os fusíveis.

O aparelho está pronto a funcionar.

Poupança de energia

O melhor rendimento do aparelho é atingido com a posição do selector de temperatura "e".

Em lavatórios: abrir a torneira de esquadria o suficiente para que só a regulação de baixa potência de aquecimento seja actuada.

Operação no inverno

Nota: no inverno pode acontecer que a temperatura de entrada da água baixe e, consequentemente, a temperatura de saída desejada já não seja alcançada.

Para compensar este abaixo de temperatura, reduza a quantidade de água na torneira de água até a temperatura de água quente desejada ser alcançada.

Limpeza

Limpar o aparelho só com um pano húmido.

Não utilize produtos de limpeza agressivos ou abrasivos.

Nota: regra geral, não é necessário remover o calcário do aparelho. No entanto, se a água da área for muito dura e se utilizar frequentemente água muito quente poderá ocorrer uma formação de depósitos de calcário. Neste caso, por favor contacte o nosso serviço de assistência pós-venda.

Serviço de assistência pós-venda

Quando entrar em contacto com o serviço de assistência pós-venda, por favor indique os números E-Nr. e FD-Nr. do seu aparelho.

Estes números encontram-se na face interior do painel de controlo rebatível do esquentador.

Ocorreu uma avaria, o que devo fazer?

Atenção!

As reparações só podem ser realizadas por técnicos especializados. Um aparelho mal reparado pode representar um grave risco para o utilizador.

Quando o aparelho não funciona como deve, muitas vezes trata-se apenas de coisas simples. Verifique se, com a ajuda das indicações seguintes, consegue resolver o problema. Assim poderá evitar a intervenção desnecessária dos serviços de assistência técnica e poupar dinheiro.

Avaria Causa Solução Quem
Caudal de água demasiado baixo.O aparelho não é ligado.	O crivo da torneira ou do chuveiro está entupido.	Retirar o crivo e lavá-lo ou remover o calcário.	Cliente
	O crivo da torneira de esquadria está entupido.	Solicitar a um técnico especializado a limpeza do crivo.	Técnico especializado
	A torneira de esquadria está entupida.	Abrir completamente a torneira de água quente e abrir e fechar várias vezes a torneira de esquadria. Por fim, limpar o crivo da torneira de água.	Cliente
A água não aquece suficientemente.	O fusível no quadro eléctrico disparou.	Controlar o fusível no quadro eléctrico.	Cliente
	O corta-circuito automático no aparelho disparou.	Solicitar a um técnico especializado o controlo do corta-circuito automático no aparelho. Controlar a temperatura de entrada permitida.	Técnico especializado
	O limite de potência foi alcançado. Caudal demasiado elevado e/ou temperatura de entrada da água fria demasiado baixa.	Reduzir o caudal na torneira de água.	Cliente
		Por um técnico especializado:Solicitar a regulação do caudal através da válvula angular.Controlar o limitador de caudal ou usar um mais pequeno.	Técnico especializado
	O segundo nível no aparelho não é activado (o “clique” perceptível falta).	Retirar e limpar o crivo da torneira de água ou remover o calcário.	Cliente
		Limpar o crivo na torneira de esquadria (Imagem A, 4.).	Técnico especializado
O esquentador desliga-se durante a alimentação de água, a temperatura da água baixa.	Anilha vedante que dilata na torneira de água quente.	Usar na torneira de água quente uma anilha vedante que não dilate.	Cliente
Operação no inverno:A temperatura de saída desejada deixa de ser atingida no inverno.	A temperatura de entrada baixou.	Reduza a quantidade de água na torneira de água até a temperatura de água quente desejada ser alcançada.	Cliente

Se não tiver sido possível corrigir a avaria, por favor chame o serviço de assistência pós-venda.

Eliminação

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

Por favor informe-se junto do comércio especializado sobre formas de eliminação actuais.

Garantia

As condições de garantia aplicam-se a este aparelho, tal como estabelecidas pelo nosso representante no país em que o aparelho é vendido.

Os pormenores sobre estas condições podem ser obtidos junto da loja onde o aparelho foi adquirido. O talão de venda ou a factura têm de ser apresentados aquando da apresentacao de reclamações ao abrigo da presente garantia.

Sujeita a alterações sem aviso prévio.
