| Marca | Siemens |
| Modelo | LF259RB50 |
| Tipo de produto | Coifa de ilha |
| Modo de funcionamento | Exaustão do ar para o exterior |
| Dimensões (aproximadamente) | Não especificadas no manual (consulte o esquema de instalação) |
| Peso | Não especificado |
| Material | Aço inoxidável, alumínio, plástico |
| Alimentação elétrica | 230 V, 50 Hz (verificar na placa de características) |
| Potência máxima | Não especificada (consulte a placa de características) |
| Iluminação | Lâmpadas halógenas (substituir por lâmpadas com as mesmas características) |
| Comandos | Táteis (toque) com display LED |
| Controle remoto | Sim, com função de programação |
| Função intervalo | Sim: ativação automática 10 minutos por hora em uma velocidade definida |
| Velocidades disponíveis | 3 velocidades + nível intensivo |
| Funcionamento contínuo | Sim, 10 minutos na velocidade 2 antes da parada automática |
| Filtros de gordura | Metálicos, laváveis na máquina de lavar louça (1 vez por mês em uso normal) |
| Indicador de saturação dos filtros | Sim (piscar do display) |
| Distância mínima de instalação | 550 mm para fogões elétricos, 650 mm para fogões a gás |
| Diâmetro do duto de exaustão | 150 mm (duto redondo recomendado) |
| Comprimento do cabo de alimentação | 1,3 m |
| Peças de reposição disponíveis | Lâmpadas halógenas, filtros metálicos, controle remoto |
| Serviço pós-venda | Entre em contato com o SAC Siemens com os números E-Nr e FD (localizados na placa de características) |
| Garantia | Condições conforme o caderno de serviço fornecido |
Perguntas frequentes - LF259RB50 SIEMENS
Perguntas dos utilizadores sobre LF259RB50 SIEMENS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor em formato PDF gratuitamente! Encontre o seu manual LF259RB50 - SIEMENS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LF259RB50 da marca SIEMENS.
MANUAL DE UTILIZADOR LF259RB50 SIEMENS
Modalidades de funcionamento

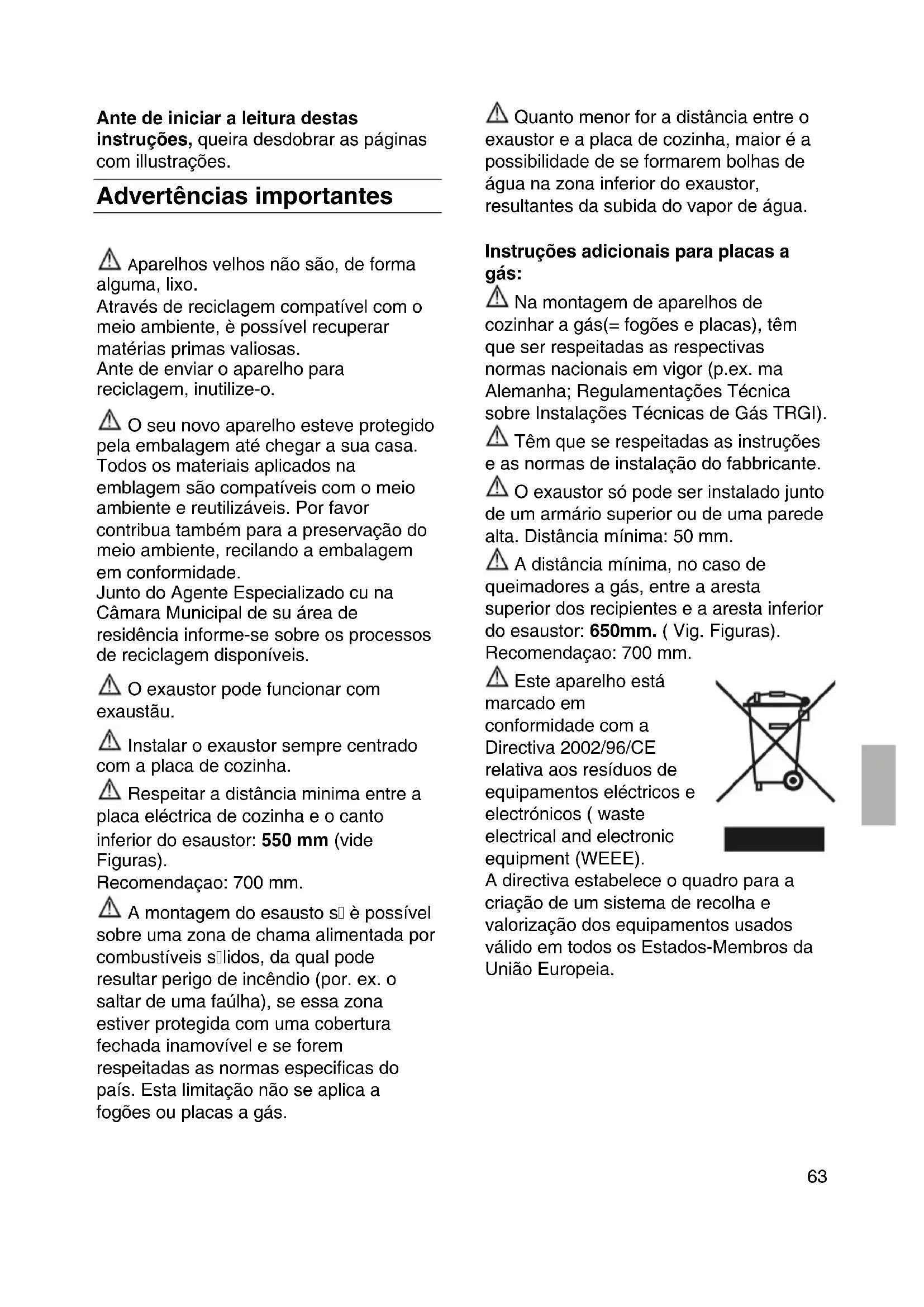

Ante de iniciar a leitura destas instruções, queira desdobrar as páginas com illustrações.
Advertências importantes
⚠️ Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, è possível recuperar matérias primas valiosas.
Ante de enviar o aparelho para reciclagem, inutilize-o.
⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na emblagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, recilando a embalagem em conformidade.
Junto do Agente Especializado cu na Câmara Municipal de su área de residência informe-se sobre os processos de reciclagem disponíveis.
⚠️ O exaustor pode funcionar com exaustãu.
⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.
⚠️ Respeitar a distância minima entre a placa eléctrica de cozinha e o canto inferior do esaustor: 550 mm (vide Figuras).
Recomendação: 700 mm.
A montagem do esausto sè possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por. ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.
⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.
Instruções adicionais para placas a gás:
⚠️ Na montagem de aparelhos de cozinhar a gás(= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p.ex. ma Alemanha; Regulamentações Técnica sobre Instalações Técnicas de Gás TRGI).
⚠ Têm que se respeitadas as instruções e as normas de instalação do fabbricante.
⚠ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.
A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do esaustor: 650mm. (Vig. Figuras).
Recomendação: 700 mm.
Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment (WEEE).
A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados-Membros da União Europeia.
Antes da montagem
Potência optimizada do exaustor:
□ Tubo de exaustão curto e liso.
□ Tubo com número mínimo de curvas.
Diâmetro do tubo e curvas tão grandes quanto possível. A utilização te tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.
☐ Tubos circulares: recomendamos um diâmetro interior de 150 mm.
Canais planos têm que ter rum seção equivalente ao diêmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado. ∅ 150 mm ca. 177 cm²
Se os diâmetros dos tubos apresentarem diferenças: deverão ser aplicado cintas de vedação.
☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.
Ligação do tubo de exaustão ∅ 150 mm:
□ Fixar o tubo de exaustão directamente no bocal.
☐ Tubos menores que 150 não são confiáveis.
Com uma distância maio de plano de cozimento reduz-se o desempenho da aspiração. Durante o planejamento da montagem, ter em consideração também a forma de embutir de saída de fumaça com inclinação de cerca 10° – 15°.
Preparação do tecto:
☐ O tecto tem que estar plano e horizontal.
☐ Tem que ser prevista uma fixação segura das buchas.
As buchas anexa são indicadas para betão e pedra naturais.
☐ No caso dos materiais do tecto serem diferentes, têm que ser aplicado meios de fixação indicatos para isso.
A coifa aspirante é equipada com material de fixação padrão. Quem executa a instalação deve assegurar-se de utilizar dispositivos de fixação adequados para o tipo de teto em que será fixado. O fabricante declina de toda responsabilidade por danos causados por erros na instalação ou uso de dispositivos de fixação inadequados para o tipo de teto encontrado.
Para o peso, vide as Figuras M. Reservados todos os direitos quanto a alterações de costrução no âmbito da evolução técnica.
Ligação eléctrica
O exaustor só deve ligado a uma tornada com protecção de terra e instalada de acordo com as normas em vigor.
A tornada, com protecção de terra, deve ser instalada no tecto, se possível directamente sobre o revestimento da chaminé.
Encontram-se na chapa de características no interior do aparelho – que está à vista depois de retirar os caixilhos do filtro.
⚠️ Para reparações, desligar o exaustor da corrente eléctrica.
Comprimento do cabo de ligação: 1,3 m.
No caso de ser necessário uma ligação fixa:
O exaustor só pode ser ligado à corrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade.
Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Daqui fazem parte os interruptores LS e protecções.
⚠ Se o cabo de ligação deste aparelhho estiver danificado, ele terá que ser substituido pelo fabbricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizator.
Este exaustor corresponde às normas Ue sobre protecção antiparasitária.
Montagem
O exaustor tem que ser montado no tecto da cozinha o unum tecto falso sufficientemente resistente para este fim.
⚠️ Te rem atenção a distância mínima entre a placa ou fogão de cozinhar e o esausto de 550 mm para discos eléctricos ou de 650 mm para queimadores a gás.
⚠️ Atenção: Não danificar as superfícies delicata de inox.
Montar a coifa como mostrado nas Figuras M.
Precede a primeira utilização
Primeiro uso:
□ este livreto de instruções para uso é previsto para diversas versões do aparelho.
É possível que sejam descritos detalhes que não sejam referentes ao Vosso aparelho em particular.
□ este exaustor está em conformidade com as normas de segurança pertinentes.
Os reparos devem ser executados somente por pessoal especializado.
Os reparos não executados de acordo com a regra de arte podem causar perigos graves para o usuário.
⚠ Não flambar alimentos sob o exaustor. Perigo de incêndio no filtro antigordura se for alcançado pelas chamas.
Os queimadores devem estar sempre cobertos por panelas.
É consentido apenas de modo limitado (vide capítulo “Instruções para a montagem”) o uso do exaustor sobre lareiras a combustível sólido (carvão, lenha e similares).
⚠ Se o aparelho for danificado, não colocá-lo para funcionar.
⚠ A ligação e o primeiro funzionamento devem ser executados somente por um técnico.
⚠ Este exaustor é exclusivamente para uso doméstico.
⚠ Usar o exaustor apenas com as lâmpadas instaladas.
⚠ As lâmpadas queimadas devem ser substituídas imediatamente, para evitar
uma sobrecarga sobre as demais lâmpadas.
⚠ Nunca usar o exaustor sem filtro para gorduras.
⚠ Gorduras e óleos super-aquecidos podem inflamar-se facilmente. Portanto, cozinhar alimentos com gorduras ou com óleo, p. ex. batatinhas fritas, somente sob controlo.
⚠️ No primeiro funzionamento, limpar cuidadosamente o exaustor.
⚠ Se o cabo de alimentação desse aparelho vier danificado, para evitar perigo, deve ser substituído pelo fabricante, pelo seu serviço de assistência ao cliente ou por uma pessoa especializada.
⚠ Eliminar o material da embalagem de acordo com as normas (vide capítulo “instruções para a montagem”).
⚠ Nunca coloque objectos pesados sobre a parte superior do aparelho.
⚠ Nunca deixe as crianças brincarem com o aparelho.
Sem supervisão, adultos e crinças nunca deverão utilizar o aparelho, no caso de:
- não se encontrarem em perfeitas condições físicas, sensoriais ou mentais;
- não possuírem, conhecimentos e experiência acerca de como utilizar o aparelho de maneira correcta e segura.
Fogões a gás/Queimadores
⚠ Não usar todos os queimadores contemporaneamente em carga térmica máxima por um período prolongado (máx. 15 minutos), caso contrário existe perigo de queimaduras ao tocar a superfície do invólucro ou perigo de danos ao exaustor. No uso do exaustor sobre um fogão a gás, em caso de uso contemporâneo com três ou mais queimadores, o exaustor
deve funcionar em potência máxima de aspiração.
Tenha presente que um queimador grande com mais de 5 kW (Wok) de potência corresponde à potência de dois queimadores a gás.
Não usar nunca os queimadores a gás sem vasilhas sobre. Regule a chama de modo que não supere o fundo da vasilha onde se cozinha.
□ Antes de usar o novo aparelho, ler cuidadosamente as instruções de uso. Essas contêm informações importantes para a Vossa segurança e também para o uso e manutenção do aparelho.
☐ Conserve bem o livreto de instruções para uso e montagem para um eventual proprietário sucessivo.
Tipos de funcionamento
Funcionamento com exaustão Figuras M
☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre.
☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
O ar de exaustão è conduzido para cima através de um canal, ou directamente para o exterior através da parede.
A exaustão do ar não pode ser feita através de uma chaminé de saída de fumoso u de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.
Na derivaçao do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais (p.ex. Departamento Regulador da Construção Civil).
Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.
Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
Es possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.
I sto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de abertura não fecháveis, p.ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas tecnica, como trancagem recíproca ou semelhantes.
Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garante, po si só, o cumprimento do valor limite.
Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.
No funzionamento de aparelhos de cozinhar, como por. Es. placas e fogões a gás, esta regra não se aplica.
Se o ar de exaustão for conduzido através de parede exterior, deve ser utilizada uma caixa mural telescópica.

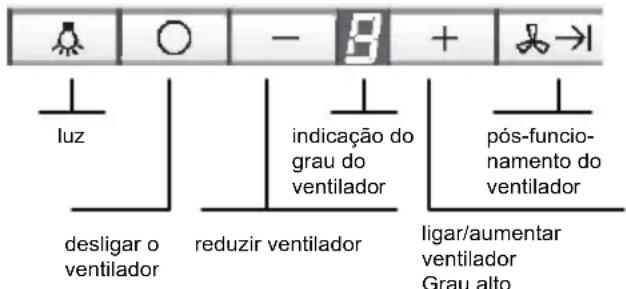

Comando do exaustor
Para activar as funções, basta um ligeiro toque nas teclas. No caso de uma pressão mais prolongada das teclas, não será activada qualquer função.
Os vapores da cozinha são eliminados de forma mais eficaz:
Se o exaustor for ligado no início do cozinhado.
Se o esaustor for desligado, só alguns minutos, depois de terminado o cozinhado.
Sinal acústico:
□ Premindo qualquer tecla, soa um sinal de confimação.
Ligar o exaustor:
□ Premir a tecla +.
Regulação da fase de exaustão pretendida:
☐ Premir la tecla +.
O exaustor comuta para a fase imediatametne superior.
□ Premir la tecla -.
O exaustor comuta para a fase imediatamente inferior.
Desligar o exaustor:
Premir a tecla O.
Pouco depois a indicação □
desaparece.
Ou
□ Premir la tecla – até que o desligue.
Pouco depois a indicação □ desaparece.
Fase intensiva:
Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.
☐ Premir a tecla + até que a indicação P figure iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos cumuta automaticamente para a fase 2
Funcionamento do exaustor com descomutação automática
☐ Premir la tecla ☐ O exaustor funciona durante 10 minutos na fase 1, e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.
Iluminação
A iluminação pode ser utilizada em qualquer momento, mesmo se o esausto estiver desligado.
Controlo remoto
A programação do controlo remoto é executada pelo fabricante. Se o controlo remoto deve comandar motor e luzes nas proximidades do exaustor, executar o seguinte procedimento.
Programação do controlo remoto
Pressionar e manter pressionada a tecla “+” do controlo remoto e sucessivamente ligar o exaustor; para confirmar o reconhecimento é emitido um sinal acústico prolongado. Se o sinal acústico não for ouvido dentro de 30 segundos, repetir o procedimento.
Funções do controlo remoto
As teclas +, -, ⚙e luzes têm a mesma função daquelas do comando.
Tecla : mesma função da tecla .
Funções intervalo
Uma particolaridade desse aparelho é representada pela função intervalo que consiste na activação automática da ventilação por 10 minutos a cada hora na velocidade a piscar visualizada no ecrã.
Esta função pode ser activada através do comando ou do controlo remoto.
Activação do intervalo através do comando:
□ premir ao mesmo tempo as teclas O e + e soltar as teclas: no ecrã será visualizado 1;
□ premindo a tecla +, o ecrã mostrará a seguinte sequência para a velocidade do ventilador 2→3→1→2 ...;
□ premir ao mesmo tempo as teclas O e + para confirmar a velocidade que deve funcionar o ventilador na função intervalo.
Activação do intervalo através do controlo remoto:
□ premir a tecla ⚠: o ecrã mostrará 1;
premindo a tecla +, o ecrã mostrará a seguinte sequência para a velocidade do ventilador 2→3→1→2 ...;
premir a tecla para confirmar a velocidade que deve funcionar o ventilador na função intervalo.
Na fase de programação, se a função intervalo visualizada não for confirmada dentro de alguns segundos, sairá da modalidade de programação do intervalo.
Premindo qualquer tecla, menos aquela da luz, a função intervalo é desactivada.
O controlo remoto é alimentado por uma bateria. Quando a bateria estiver descarregada é necessário:
- Desparafusar os dois parafusos colocados na parte posterior e retirar a cobertura.
- Retirar a bateria e substituí-la por uma nova com as mesmas características.
- Recolocar a cobertura e apertar os parafusos.
Seguir as normas nacionais para eliminação das baterias descarregadas.
Filtros e Manutenção
Filtro de gordura:
Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.
A malha do filtro é de metal não inflamável.
Atenção:
Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de incêndio do mesmo e a função do aparelho pode ser prejudicada.
Importante:
A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.
Indicação de saturação: =
Em caso de saturação dos filtros de gordura, a indicação = começa a piscar e é emitido um sinal acústico.
O mais tardar nesta altura, os filtros de gordura deverão ser lavados.
☐ Tenha em atenção que, neste caso, o filtro de gordura deve ser limpo em intervalos de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verifica-se uma ligeira alteração na cor dos filtros.
Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.
Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.
Importante:
Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Passado algum tempo, escovar os filtros com uma escova própria e, depois enxaguá-los e secá-los bem.
Desmontagem e montagem dos segmentos de exaustão periférica e dos filtros metálicos de gordura.
Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.
- Seguir a descrição nas figuras M.
- Pressionar para baixo os puxadores nos filtros de godura e retirar os filtros.
- Limpar os filtros de gordura.
-
Montar os segmentos de exaustão periférica na sequência inversa.
-
Apagar a indicação
□ Premir 2 vezes seguidas a tecla O. Soa um sinal e a indicação ≡ apaga-se.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada o fusível ou o disjuntor.
⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtors abrasivos ou com teor de soda, ácidos ou cloro!
Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.
☐ Não raspar sujidades secas acumuladas devendo sim, amolecêlas com um pano húmido.
☐ Quando limpar os filtros de gordura deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evitase assim o perigo de incêndios e o mau funcionamento do aparelho.
☐ Nota: Não aplicar álcool sobre as superficies sintéticas pois isto pode provocar manchas.
Atenção! Arejar suficientemente a cozinha e não fazer chamas livres.
As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.
Não aplicar, nas teclas de comando, produto para limpeza de inox.
Superficies de aço inox:
□ Utilizar um produto para inox suave e não abrasivo.
□ Limpar apenas no sentido do polimento.
Superfícies de alumínio e material sintético:
□ Não utilizar panos secos
□ Utilizar um produto suave para limpar janelas.
Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.
Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".
Substituição das lâmpadas
- Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras. - Seguir a fases indicadas nas figuras L para trocar as lâmpadas.
- Substituir a lâmpada de halogéneo Con un avente le stesse caratteristiche.
- Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha á tomada ou os fusíves.
Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.
Anomalias
Se na indicação aparecer um =:
□ Ver o capítulo "Filtros e Manutenção".
Se não for possível utilizar o exaustor:
☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.
Se as luzes permanecem acesas de modo fraco quando a coifa está em stand by, inverter a tomada de alimetação (inverter fase com neutro).
Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos (Ver índice em anexo).
Quando recorrer aos Serviços Técnicos indique por favor:
E-Nr. FD
Registe estes números nos campos acima. Eles constam de chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.
⚠️ O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação de tubagem.
- Modalidades de funcionamento
- Advertências importantes
- Instruções adicionais para placas a gás:
- Antes da montagem
- Potência optimizada do exaustor:
- Ligação do tubo de exaustão ∅ 150 mm:
- Preparação do tecto:
- Ligação eléctrica
- No caso de ser necessário uma ligação fixa:
- Montagem
- Precede a primeira utilização
- Primeiro uso:
- Fogões a gás/Queimadores
- Tipos de funcionamento
- Funcionamento com exaustão Figuras M
- Comando do exaustor
- Sinal acústico:
- Ligar o exaustor:
- Regulação da fase de exaustão pretendida:
- Desligar o exaustor:
- Fase intensiva:
- Funcionamento do exaustor com descomutação automática
- Iluminação
- Controlo remoto
- Programação do controlo remoto
- Funções do controlo remoto
- Funções intervalo
- Activação do intervalo através do comando:
- Activação do intervalo através do controlo remoto:
- Filtros e Manutenção
- Filtro de gordura:
- Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.
- Atenção:
- Importante:
- Indicação de saturação: =
- Desmontagem e montagem dos segmentos de exaustão periférica e dos filtros metálicos de gordura.
- Limpeza e manutenção
- Superficies de aço inox:
- Substituição das lâmpadas
- Anomalias
Marca : SIEMENS
Modelo : LF259RB50
Categoria : Exaustor
