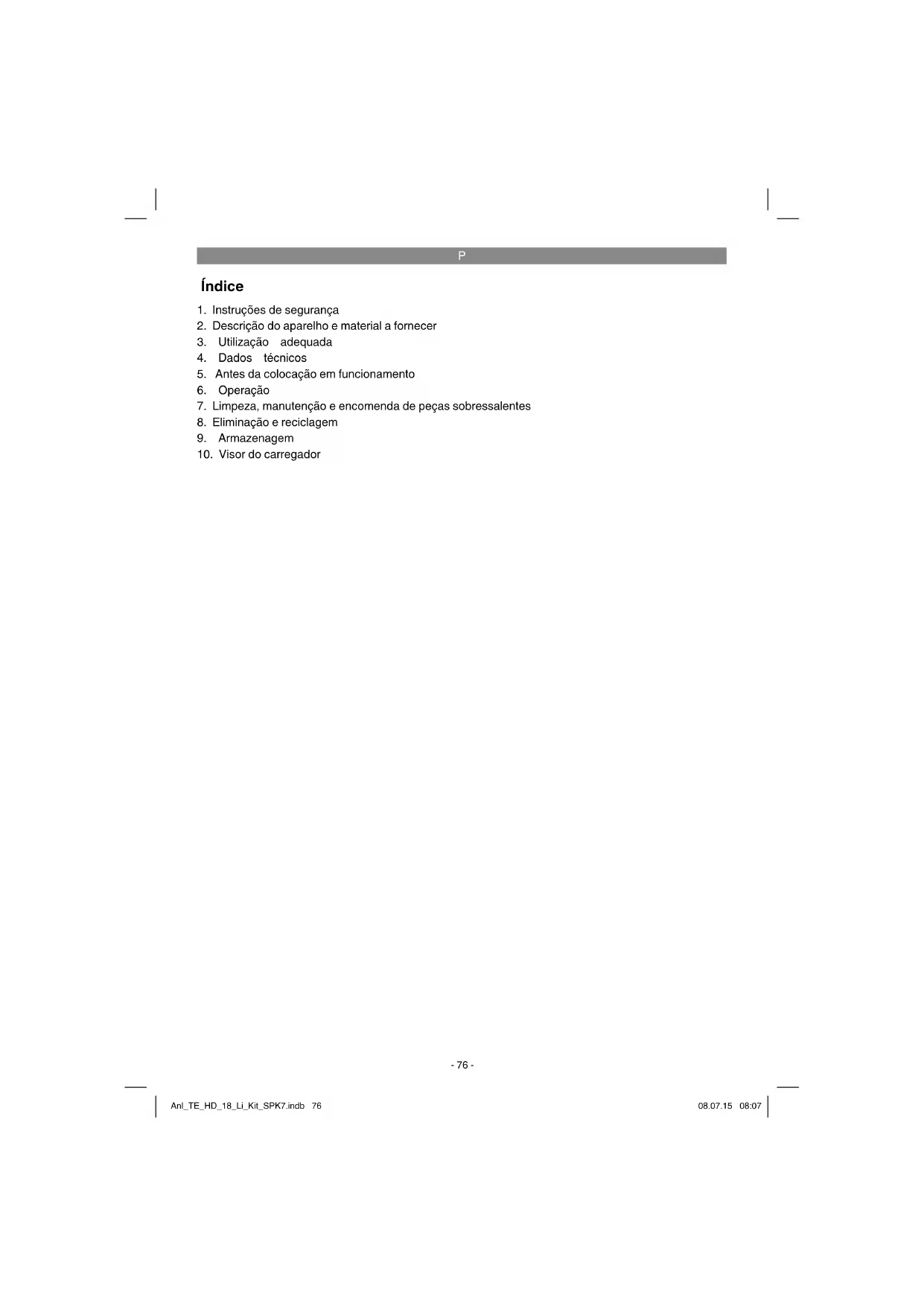

MANUAL DE UTILIZADOR TEHD 18 Li EINHELL

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados! Armazenar os acumuladores apenas em espaços secos com uma temperatura ambiente de +10°C - +40°C. Guarde os acumuladores apenas se estiverem carregados (no mín. 40% de carga). Para evitar danos no aparelho, só se deve comutar entre as várias funções se este estiver parado. Introduza a bucha SDS-Plus rodando-a no encaixe da ferramenta até ao encosto. A ferramenta blo- queia sozinha.

1. Retire o casquilho de travamento e segurar!

Para utilização apenas em espaços secos. Classe de protecção II

O diâmetro da broca não pode exceder os 12 mm. Anl_TE_HD_18_Li_Kit_SPK7.indb 78Anl_TE_HD_18_Li_Kit_SPK7.indb 78 08.07.15 08:0708.07.15 08:07P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

1. Casquilho de travamento

2. Comutador para furar/furar com percussão

3. Comutador do sentido de rotação

7. Indicação da capacidade do acumulador

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Martelo perfurador sem fio

Carregador (Não incluído no material a forne- cer no caso da ref.ª: 45.138.12)

Pilhas (Não incluído no material a fornecer no caso da ref.ª: 45.138.12)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O aparelho destina-se à perfuração em betão, pedra e tijolo, utilizando a respectiva broca. Para além disso, o aparelho é ainda indicado para aparafusar e furar em madeira e aço. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Anl_TE_HD_18_Li_Kit_SPK7.indb 79Anl_TE_HD_18_Li_Kit_SPK7.indb 79 08.07.15 08:0708.07.15 08:07P

Tensão de alimentação do motor ...........18 V, d.c. Rotações com marcha em vazio: ....0-1100 r.p.m. Rotação à direita/esquerda .............................sim Corrente de saída do carregador: .................. 3 A Tensão da rede para o carregador ....................... ...........................................200-260 V ~ 50-60 Hz Tipo de acumulador: ......................................lítio Número de células do acumulador: .................. 5 Capacidade do acumulador: ..................... 1,5 Ah Peso ............................................................1,7 kg O diâmetro máx. dos parafusos descreve o diâ- metro máximo do parafuso, que pode ser aplica- do em madeira. Consoante o tipo de madeira, o diâmetro dos parafusos pode variar. Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745-1. Nível de pressão acústica L

................................................3 dB Nível de potência acústica L

...............................................3 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 60745-2-6. Perfurar em betão Valor de emissão de vibração a

O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada. Limite o tempo de trabalho. Para tal, é necessário ter em atenção todos os momentos do ciclo de operação (por exemplo, os períodos em que a ferramenta eléctrica está desligada, e aqueles em que está de facto ligada, mas a funcionar sem carga).

5. Antes da colocação em

funcionamento Leia impreterivelmente estas indicações antes de colocar a aparafusadora sem fi o em funciona- mento:

aparafusadoras próprias e em perfeitas con- dições.

3. Antes de furar e aparafusar em paredes e

muros verifi que se existem condutores eléc- tricos, canalizações de gás e de água. Anl_TE_HD_18_Li_Kit_SPK7.indb 80Anl_TE_HD_18_Li_Kit_SPK7.indb 80 08.07.15 08:0708.07.15 08:07P

1. Retire o pack de acumuladores (5) do punho,

pressionando, para o efeito, o botão de enga- te (6).

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (8) à tomada. O LED verde começa a piscar.

3. Empurre o acumulador no carregador.

No ponto 10 (visor do carregador), encontra uma tabela com os signifi cados da indicação LED no carregador. Se não for possível carregar o acumulador, queira examinar:

se a tensão da rede está disponível na to- mada

se há um contacto perfeito nos pontos de contacto do aparelho carregador. Se ainda não for possível carregar o acumulador, solicitamos enviar

o aparelho carregador

e o acumulador ao nosso serviço de assistência técnica. Tendo em vista uma vida útil longa do pack de acumuladores, deve providenciar um recarrega- mento atempado do pack de acumuladores de lítio. Isto é absolutamente necessário se verifi car que a potência da aparafusadora sem fi o está a diminuir.

6.2 Comutador aparafusar/furar/furar com

percussão (fi g. 4/pos. 2) Comutar apenas com a ferramenta parada! Furar/aparafusar: Para furar/aparafusar, prima o botão (a) no co- mutador (2) e, ao mesmo tempo, rode o comuta- dor (2) para a posição A do interruptor. Furar com percussão: Para furar com percussão prima o botão (a) no comutador (2) e, ao mesmo tempo, rode o co- mutador (2) para a posição B do interruptor. Cuidado! Não precisa de fazer muita força para furar com percussão. Se exercer demasiada pressão, o motor é sujeito a uma sobrecarga desnecessária. Verifi que regularmente a broca. Se a broca esti- ver romba, afi e-a ou substitua-a.

6.3 Comutador do sentido de rotação

(fi g. 5/pos. 3) Com o interruptor corrediço por cima do interrup- tor para ligar/desligar, pode ajustar o sentido de rotação do aparelho e protegê-lo conta ligações inadvertidas. Pode optar entre rotação à esquer- da e à direita. O sentido de rotação só deve ser comutado com a ferramenta parada a fi m de evi- tar danos na engrenagem. Se o interruptor corre- diço se encontrar na posição central, o interruptor para ligar/desligar está bloqueado. Perigo! Para evitar perigos, deve segurar na máquina apenas pelos dois punhos! Caso contrário, a perfuração de cabos pode pro- vocar choque eléctrico!

6.4 Interruptor para ligar/desligar

(fi g. 5/pos. 4) Com o interruptor para ligar/desligar, pode co- mandar as rotações de forma contínua. Quanto mais pressionar o interruptor, maior é a velocida- de de rotação do aparelho. Ligar: Prima o interruptor para ligar/desligar (4). Desligar: Solte o interruptor para ligar/desligar (4).

6.5 Indicação da capacidade do acumulador

(fi g. 6/pos. 7) Prima o interruptor para obter a indicação da capacidade do acumulador (b). O indicador da capacidade do acumulador (7) indica-lhe o nível de carga do acumulador através de 3 LEDs. Acendem os 3 LEDs: O acumulador está completamente carregado. Acendem 2 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar O acumulador está vazio, carregue-o. Anl_TE_HD_18_Li_Kit_SPK7.indb 81Anl_TE_HD_18_Li_Kit_SPK7.indb 81 08.07.15 08:0708.07.15 08:07P

Todos os LEDs a piscar: O acumulador fi cou totalmente descarregado e apresenta defeito. Um acumulador com defeito nunca mais pode voltar a ser usado e carregado!

6.6 Luz LED (fi gura 6/pos. 9)

A luz LED (9) permite manter iluminado o local de aparafusamento ou de perfuração se a lumi- nosidade for fraca. A luz LED (9) acende-se au- tomaticamente ao premir o interruptor para ligar/ desligar (4).

6.7 Colocar a ferramenta (fi g. 7)

Atenção! Em todos os trabalhos no aparelho (p. ex. substituição do acessório; manutenção; etc.), coloque o comutador do sentido de rotação (3) na posição central.

Antes de utilizar a ferramenta, limpe-a e aplique-lhe uma fina camada de massa lubri- ficante para brocas.

Introduza a ferramenta sem pó rodando-a no respectivo encaixe (c) até ao encosto. A ferra- menta bloqueia sozinha.

Verifique o bloqueio puxando a ferramenta.

6.8 Retirar a ferramenta (fi g. 8)

Puxe o casquilho de travamento (1) para trás, segure-o e retire a ferramenta.

O melhor é usar parafusos de centragem au- tomática (p.ex. Torx, Philips), o que permite tra- balhar com segurança. Observe que o tamanho e a forma da ponta de chave de parafuso deve corresponder ao parafuso. Ajuste o binário, con- forme descrito nas instruções, de acordo com o tamanho do parafuso.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire o acumulador antes de qualquer trabalho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes e

acessórios: Para encomendar peças sobressalentes, deve indicar os seguintes dados:

número de referência do aparelho

número de identificação do aparelho

número de peça sobressalente necessária Pode consultar os preços e informações actuais em www.isc-gmbh.info Dica! Para bons resultados, recomendamos acessórios de alta qualidade da ! www.kwb.eu welcome@kwb.eu Anl_TE_HD_18_Li_Kit_SPK7.indb 82Anl_TE_HD_18_Li_Kit_SPK7.indb 82 08.07.15 08:0708.07.15 08:07P

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TE_HD_18_Li_Kit_SPK7.indb 83Anl_TE_HD_18_Li_Kit_SPK7.indb 83 08.07.15 08:0708.07.15 08:07P

Estado do visor Signifi cado e medida a adoptar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumu- lador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Desligado Ligado O acumulador dispõe de 85% de carga e está operacional. (Duração da carga no caso de um acumulador de 1,5 Ah: 30 min.) (Duração da carga no caso de um acumulador de 3,0 Ah: 60 min.) (Duração da carga no caso de um acumulador de 5,2 Ah: 130 min.) De seguida, é comutado para um carregamento parcial até estar tota mente carregado. (Duração da carga total no caso de um acumulador de 1,5 Ah: 40 min.) (Duração da carga total no caso de um acumulador de 3,0 Ah: 75 min.) (Duração da carga total no caso de um acumulador de 5,2 Ah: 140 min.) Medida a tomar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lentamente, precisando de mais de uma hora até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado ou continuou a ser utilizado mesmo depois de já se encontrar descarregado (de- scarregamento total) - A temperatura do acumulador não se encontra na faixa ideal, entre os 25° C e os 45° C. Medida a tomar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efectuar o carregamento. O acumulador tem um defeito. Medida a tomar: Um acumulador com defeito nunca mais pode voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar directa) ou demasiado frio (abaixo dos 0° C) Medida a tomar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_TE_HD_18_Li_Kit_SPK7.indb 84Anl_TE_HD_18_Li_Kit_SPK7.indb 84 08.07.15 08:0708.07.15 08:07P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_TE_HD_18_Li_Kit_SPK7.indb 85Anl_TE_HD_18_Li_Kit_SPK7.indb 85 08.07.15 08:0708.07.15 08:07P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Escovas de carvão, bucha, Acumulador Consumíveis/peças consumíveis* Broca, cinzel Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TE_HD_18_Li_Kit_SPK7.indb 86Anl_TE_HD_18_Li_Kit_SPK7.indb 86 08.07.15 08:0708.07.15 08:07P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabri-

cante abaixo designado se compromete, além dos termos legais de garantia, para com os compra- dores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do

aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TE_HD_18_Li_Kit_SPK7.indb 87Anl_TE_HD_18_Li_Kit_SPK7.indb 87 08.07.15 08:0708.07.15 08:07GR
