| Tipo de produto | Vitrine refrigerada |
| Marca | Whirlpool |
| Modelo | AGB 776/WP |
| Utilização | Conservação de alimentos no comércio |
| Classe climática | 4 (temperatura ambiente até 30°C) |
| Temperatura de funcionamento | -2°C a +8°C (ajustável via termostato) |
| Capacidade | Aproximadamente 300 L |
| Dimensões (L x P x A) | Consultar a placa de identificação |
| Peso | Aproximadamente 80 kg |
| Alimentação elétrica | 230 V / 50 Hz |
| Potência | 300 W |
| Tipo de degelo | Manual (raspador de plástico) |
| Refrigerante | R290 (propano) |
| Iluminação | Néon interno (substituível) |
| Termostato | Mecânico (botão rotativo) |
| Material externo | Aço inoxidável e plástico |
| Material interno | Plástico |
| Nível sonoro | Aproximadamente 45 dB(A) |
| Funções | Regulação de temperatura, iluminação, degelo manual |
| Manutenção | Limpeza periódica, limpeza do condensador a cada 3 meses |
| Segurança | Interruptor diferencial 16A / 30 mA, aterramento obrigatório |
| Peças sobressalentes | Junta da porta, lâmpada néon, starter, termostato |
Perguntas frequentes - AGB 776/WP - INSTRUCTION FOR USE WHIRLPOOL
Perguntas dos utilizadores sobre AGB 776/WP - INSTRUCTION FOR USE WHIRLPOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Eletrodoméstico em formato PDF gratuitamente! Encontre o seu manual AGB 776/WP - INSTRUCTION FOR USE - WHIRLPOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AGB 776/WP - INSTRUCTION FOR USE da marca WHIRLPOOL.
MANUAL DE UTILIZADOR AGB 776/WP - INSTRUCTION FOR USE WHIRLPOOL
• 1 INSTALAÇÃO
• 2 CONDIÇÕES AMBIENTAIS
• 3 ACESSÓRIOS
• 4 AVISOS PARA A PRESERVAÇÃO DO AMBIENTE
• 5 MANUTENÇÃO PERIÓDICA
• 6 INCONVENIENTE E REMÉDIOS
• 7 UTILIZAÇÃO SAZONAL
• 8 COMANDOS E REGULAÇÃO
• 9 INVERSÃO ABERTURA PORTA
• 10 DADOS TÉCNICOS
Agrademos por ter escolhido um dos nossos produtos. Você certamente fez um bom investimento e temos certeza de que o nosso aparelho irá prová-lo. Este aparelho foi projetado cuidadosamente para que possa fornecer as máximas prestações, com as melhores condições de segurança e economia. Durante o processo produtivo, foram também efetuados numerosos e severos controles.
Siga com atenção as seguintes disposições para evitar riscos ao utilizador, danos ao aparelho ou o comprometimento das prestações.
A nossa Empresa declina qualquer responsabilidade no caso em que a funcionalidade original do aparelho resulte alterada por modificações de qualquer tipo (adição ou eliminação de partes elétricas ou mecânicas) ou pela não observação das instruções presentes neste manual.
1 INSTALAÇÃO
Após ter removido a embalagem, efetue uma cuidadosa limpeza de todo o balcão; para isto, consulte as modalidades indicadas no ponto 5 MANUTENÇÃO PERIÓDICA.
ALÉM DISTO:
7) Não coloque o aparelho ao ar livre e não o exponha às chuvas: as condições ambientais externas para o regular funcionamento do aparelho estão indicadas no ponto DADOS TÉCNICOS.
8) O aparelho deve ser posicionado sobre uma superfície plana e para o seu correto funcionamento é indispensável que esteja perfeitamente nivelado: para obter o nivelamento, ajuste os pés reguláveis.
9) Posicione o aparelho em um local bem ventilado, longe de fontes de calor (aquecedores, fogões, etc.) e não o exponha aos raios solares. Para a iluminação da área de posicionamento, aconselha-se o uso de lâmpadas fluorescentes.
10) O aparelho deve ser apoiado ao muro, verificando antes se junto com o móvel foram fornecidos distanciadores traseiros para aplicar sobre o mesmo. No caso em que o aparelho deva ser deslocado, antes de movimentá-lo desligue a ficha da tomada de corrente. No caso em que exigências de instalação não consintam de apoiar o aparelho contra a parede, montar a grade protetora do compartimento motor sobre os quatro parafusos instalados sobre as estruturas traseiras inferiores do móvel (eventualmente, pedir ao fabricante o material necessário).
11) O aparelho pode ser dotado de fechadura para o fecho da/das porta/portas (opcional). Nesse caso, as chaves de fecho deverão ser mantidas fora do alcance das crianças.
12) Controlar que o aparelho não tenha sido danificado durante o transporte.
ATENÇÃO:
NÃO MOLHAR AS PARTES DO MÓVEL ONDE ESTEJAM PRESENTES COMPONENTES ELÉTRICOS.
NÃO FORÇAR AS PARTES ONDE ESTEJAM PRESENTES COMPONENTES DO CIRCUITO FRIGORÍFICO.
O APARELHO NÃO É IDÔNEO PARA A INSTALAÇÃO EM AMBIENTES COM PERIGO DE INCÊNDIO OU DE EXPLOSÃO, OU SUBMETIDOS A RADIAÇÕES.
COLOCAÇÃO EM FUNCIONAMENTO
Antes de ligar a máquina na tomada de corrente, deixá-la parada por aproximadamente uma hora. Se o aparelho foi posicionado para o transporte em posição horizontal, é melhor aguardar 24 horas.
Controlar que a tensão efetiva de rede corresponda àquela indicada na placa dos dados técnicos. Não apoie nada sobre o aparelho, como por ex.: recipientes, plantas, etc. e deixe um espaço livre de pelo menos 50 cm acima do aparelho.
A linha/tomada de alimentação eléctrica à qual deve ser ligado o frigorífico deve ser protegida adequadamente e ligada à instalação eléctrica de terra conforme às normas em vigor (ex. por interruptor magnetotérmico diferencial de alta sensibilidade ((In = 16 A, Id = 30 mA).
A LIGAÇÃO DE TERRA DA INSTALAÇÃO É UMA NORMA DE SEGURANÇA E É TAMBÉM OBRIGATÓRIA POR LEI. A NOSSA EMPRESA, TENDO PREDISPOSTO, CONFORME AS NORMAS EM VIGOR, ESTA LIGAÇÃO, DECLINA QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS A PESSOAS OU COISAS.
Para as ligações não utilizar reduções, tomadas múltiplas ou extensões e verificar que a capacidade eléctrica da instalação eléctrica e das tomadas de alimentação esteja conforme as normas em vigor e adequadas à potência do aparelho indicada na placa de características. Em caso de dúvidas, e para o controlo periódico de segurança geral da instalação e dos utilizadores, dirigir-se a profissionais qualificados.
Após a ligação, deixe o aparelho funcionar vazio por pelo menos duas horas, com as luzes desligadas, e em seguida carregar os produtos prestando atenção para não posicioná-los além das margens das prateleiras, pois além da parte anterior a temperatura não é suficiente para uma correta conservação, enquanto na parte posterior obstruiria a boa circulação do ar regrigerado.
VERIFICAR OS VALORES DE TEMPERATURA ALCANÇÁVEIS PELO APARELHO FRIGORÍFICO E CONSEQUENTEMENTE DETERMINAR OS GÊNEROS ALIMENTARES QUE PODEM SER CONSERVADOS PELO APARELHO (veja DADOS TÉCNICOS).
2 CONDIÇÕES AMBIENTAIS
Para manter o clima ambiental no local de instalação dentro dos limites estabelecidos no ponto 10. DADOS TÉCNICOS, pode ser necessário instalar um condicionador de ar. Esta instalação deveria prever o controle da umidade relativa, pois uma excessiva umidade é prejudicial ao bom funcionamento do aparelho.
O móvel deveria ser posicionado de forma a limitar ou evitar as correntes de ar.
Os móveis não devem ser posicionados perto de portas ou em áreas expostas a fortes movimentos de ar provenientes, por exemplo, de bocas da instalação de condicionamento, ventilação ou aquecimento.
3 ACESSÓRIOS
Utilizar exclusivamente os acessórios fornecidos com o móvel. Eventuais acessórios adicionais “improvisados” podem perturbar a circulação regular do ar, causando um mau funcionamento do aparelho.
4 AVISOS PARA A PRESERVAÇÃO DO AMBIENTE
Embalagem
O material da embalagem é 100% reciclável e é marcado com o símbolo da reciclagem. Para a sua eliminação, consulte as normativas locais. O material da embalagem (sacos de plástico, partes de poliestireno, etc.) deve ser mantido fora do alcance das crianças, pois é uma potencial fonte de perigo.
Produto
Eliminar a sucata conforme as normas locais para a eliminação dos detritos. Torne o aparelho inutilizável cortando o cabo elétrico de alimentação, além de remover a porta. Para a eliminação do óleo do compressor e do freio, respeitar as normas locais de eliminação.
5 MANUTENÇÃO PERIÓDICA
Antes de qualquer intervenção efetuada no aparelho por parte de um usuário, deve-se remover a ficha da tomada de corrente. As partes mecânicas do frigorífico não necessitam de alguma manutenção periódica, mas para prolongar a duração do aparelho é indispensável uma cuidadosa limpeza periódica das seguintes partes:
- MÓVEL EXTERNO: é suficiente limpá-lo com um pano macio seco; no caso de manchas resistentes, utilize água morna e detergentes neutros e sucessivamente enxágüe bem e seque.
- PARTES DE AÇO: lave com água morna e detergentes neutros, seque com um pano macio, evite utilizar esponjas de aço que podem estragar a superfície.
- PARTES DE MATERIAL PLÁSTICO: lave com água e detergentes neutros. Enxágüe e seque com um pano macio, evite absolutamente o uso de álcool, acetona e outros solventes que estragariam permanentemente as superfícies.
- PARTES DE VIDRO: utilize apenas os produtos específicos, evite o uso de água que poderia deixar calcário depositado na superfície dos vidros.
Para as operações de limpeza do tanque, proceder da seguinte maneira:
- Desligue o aparelho e tire a ficha da tomada de corrente.
- Retire os produtos e as prateleiras do tanque.
- Deixe a porta aberta e aguarde até que a temperatura interna do tanque seja igual a temperatura ambiental.
- Proceda com a operação de lavagem e secagem do tanque interno com um pano, utilizando um detergente neutro.
- Não utilize jatos de água para as operações de limpeza: podem-se estragar as partes elétricas.
Em seguida, reposicione as prateleiras e ligue novamente o aparelho, após aproximadamente uma hora de funcionamento com as luzes desligadas é possível introduzir novamente os produtos.
Uma vez por ano limpe as guarnições da porta utilizando sabão neutro e água quente. Enxágüe e seque; aplique uma fina camada de vaselina para deixar macias e flexíveis as guarnições da porta.
Para esta operação, não utilize absolutamente objetos pontiagudos que poderiam estragar a guarnição.
Atenção: a operação indicada abaixo deve ser efetuada por um técnico especializado.
Ao menos quatro vezes por ano efetue a limpeza do condensador das impurezas (pó e detritos) que se acumulam, dificultando a boa circulação do ar.
Um condensador sujo prejudica o bom funcionamento do aparelho pois aumenta o consumo de energia elétrica.
A operação de limpeza deve ser efetuada com escovas de cerdas ou, melhor ainda, com um aspirador. Quando necessário, desmontar a grade de proteção. Antes de movimentar o aparelho e de efetuar operações na instalação, tire a ficha da tomada de corrente.
DEGELO MANUAL
Devido a condensação da umidade presente no ar, nas partes interna do aparelho forma-se uma camada de gelo que diminui o rendimento frigorífico do aparelho.
Por este motivo pode ser necessário eliminar a camada de gelo depositada, utilizando um raspador de plástico.
Todavia, quanto esta camada superar os 4/5 mm de espessura, deve-se proceder com o degelo do aparelho, seguindo as seguintes instruções:
- Desligue a ficha da tomada de corrente e abra o aparelho.
- Para o modelo:
- negativo com frio estático, remover a tampa de plástico em T, posicionada sobre a parte baixa anterior do móvel e inseri-la pela parte idônea para a eliminar a água; posicionar uma bacia embaixo para recuperar a água.
• com roll-bond a descarga encontra-se na parte baixa inferior.
- Colocar momentaneamente a mercadoria em um outro aparelho frigorífico: no caso em que não fosse possível, posicionar os produtos em uma caixa que deverá ser coberta com cobertores, para acelerar o mais possível a operação de degelo.
- Ajudar na eliminação da água usando um raspador de plástico ou uma esponja embebida de água morna.
- Eliminar toda a água e secar completamente o interior do móvel.
- Inserir a ficha na tomada e, quando o aparelho alcançar a temperatura desejada, introduza a mercadoria.
SUBSTITUIÇÃO DAS PILHAS DE ALIMENTAÇÃO PARA O TERMÔMETRO LCD
Atenção: a operação indicada abaixo deve ser efetuada por um técnico especializado.
Tire a ficha da tomada de corrente.
Remova a proteção do quadro de comandos serigrafada com a ponta de um raspador; desaparafuse os dois parafusos com cabeça angular e extraia a cobertura de plástico do quadro de comandos.
Remova o termômetro e substitua as pilhas de alimentação. Guarde o termômetro no seu específico alojamento.
Monte novamente a cobertura de plástico do quadro de comandos com os específicos parafusos e insira novamente a proteção serigrafada.
Se o frigorífico ficar inativo por longos períodos de tempo, será necessário efetuas as seguintes operações preliminares:
- Tire a ficha da tomada de corrente e limpe e seque bem o aparelho.
- Deixe a porta de vidro entreaberta para evitar a formação de maus cheiros.
- Cubra o aparelho com uma lona, posicione-o em local seco e protegido contra os agentes atmosféricos externos.
TODAS AS OPERAÇÕES DE MANUTENÇÃO EXTRAORDINÁRIA DEVEM SER EFETUADAS POR PESSOAL TÉCNICO ESPECIALIZADO.
6 INCONVENIENTE E REMÉDIOS
Maioria dos inconveniente que se verificam nos aparelhos frigoríficos são devidos a causas banais ou a uma péssima instalação elétrica.
Trata-se portanto de causas que podem ser facilmente resolvidas:
O aparelho não funciona:
- Controle que a corrente chegue regularmente na tomada;
- Controle que a ficha esteja bem inserida na tomada;
A temperatura interna não é suficientemente baixa, controlar que:
- Os alimentos ou algum objeto não impeçam o perfeito fechamento do aparelho;
- O aparelho não se encontre perto de uma fonte de calor;
- O aparelho esteja apoiado ao muro e que a grade frontal esteja livre de obstruções;
• A porta esteja perfeitamente fechada; - O termóstato esteja posicionado corretamente;
- O condensador não esteja obstruído: para a limpeza, utilizar uma escova de cerdas ou um aspirador de pó;
O aparelho faz muito barulho, controlar que:
- Todos os parafusos e porcas estejam bem apertados;
- Não haja algum tubo ou pá em contato com alguma parte do aparelho;
• O aparelho esteja bem nivelado;
Se houver a formação de condensa no interior do frigorífico:
- Este é um fato normal durante os períodos de elevada umidade;
- Parte desta umidade deve ser considerada normal nas áreas onde os alimentos não estão embalados ou se estão em recipientes não cobertos;
- A abertura das portas por um longo período ou muito frequente causará a formação da condensa no interior do frigorífico; Verificar que as portas estejam fechadas corretamente.
SE OS INCONVENIENTES PERSISTIREM, CONTATE O CENTRO DE ASSISTÊNCIA MAIS PRÓXIMO.
INSTRUÇÕES PARA A SUBSTITUIÇÃO DA LÂMPADA
Atenção: esta operação é de competência exclusiva dos centros de assistência técnica ou do pessoal qualificado.

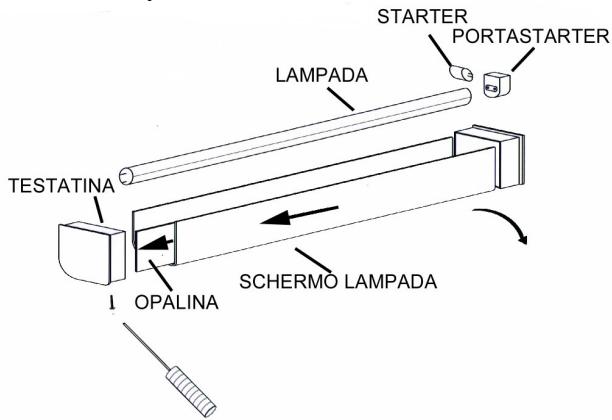

A: LÂMPADA INTERNA
- Desligue o cabo de alimentação da tomada elétrica;
- Remova o bloqueio da blindagem da lâmpada com uma ferramenta;
- Remova a blindagem da lâmpada fazendo-a passar para a direita, e efetuando uma leve tração para baixo;
- Substitua a lâmpada;
Efetue as operações na ordem inversa para remontar a lâmpada;


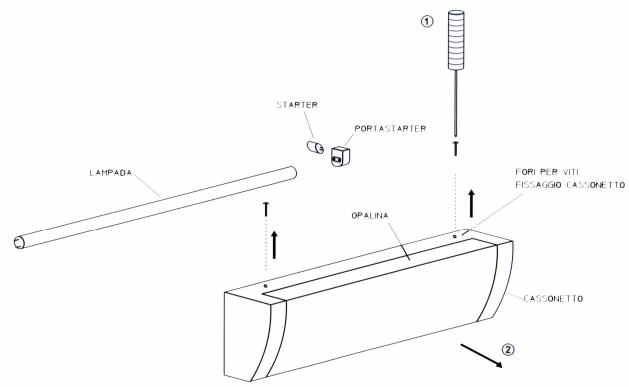

STARTER PORTSTARTER LAMPADA TESTATINA OPALINA SCHERMO LAMPADAB: LÂMPADA DA LUMINÁRIA
- Desligue o cabo de alimentação da tomada elétrica;
- Remova a luminária desparafusando os parafusos de fixação;
- Substitua a lâmpada;
- Efetue as operações na ordem inversa para remontar a lâmpada;
7 UTILIZAÇÃO SAZONAL E/OU NÃO-UTILIZAÇÃO
Quando o aparelho tiver que ficar inutilizado por um período muito longo, deverão ser efetuadas as seguintes operações:
3. Antes do período de inatividade:
• Desligue a ficha da tomada elétrica;
- Degele, limpe e seque bem o aparelho por dentro e por fora;
- Deixe a porta de vidro entreaberta para evitar a formação de mofo e maus cheiros;
- Cubra o aparelho com uma lona, posicione-o em local seco e protegido contra os agentes atmosféricos externos;
- No momento da colocação em funcionamento após inutilização:
- Repetir os controles previstos para a COLOCAÇÃO EM FUNCIONAMETNO;
- Aguardar ao menos duas horas e em seguida introduzir os produtos;
8 COMANDOS
O painel de comandos está equipado, conforme as várias versões, com interruptores e dispositivos de sinalização e regulação da temperatura (DADOS TÉCNICOS).
(1) Interruptor luzes
O aparelho é dotado de interruptores para as luzes; pressionando este botão acende-se a luz interna da vitrine (para a versão com luminária superior, acende-se contemporaneamente também esta).
(2) Termômetro
A temperatura no interior do aparelho é indicada no termômetro.
(3) Termostato
Para a regulação da temperatura, agir na manivela do termostato que se encontra no painel de comandos. Rodando a manivela do termostato no sentido anti-horário, aumenta-se a temperatura (mais quente), rodando-a no sentido horário, diminui-se a temperatura (mais frio).
(4) Termostato eletrônico
Para os detalhes de configuração, veja o manual em anexo com as instruções do termostato.
9 INVERSÃO ABERTURA PORTA
Atenção: esta operação é de competência exclusiva dos centros de assistência técnica ou do pessoal qualificado.
Requerer ao produtor o apropriado kit para Inversão da Port
