Tipo de produto	Lava-louças profissional para coletividades
Marca	WHIRLPOOL
Modelo	AGB 663/WP
Alimentação elétrica	400V/3+N 230V/1, 50 Hz
Potência máxima absorvida	5,1 - 6,6 kW
Potência resistência caldeira	4,5 - 6 kW
Potência resistência cuba	2 kW
Potência bomba de lavagem	0,6 kW
Pressão água de alimentação	200 - 400 kPa
Temperatura água de alimentação	50 - 60 °C (15 - 30 °C com amaciador)
Dureza água de alimentação	7 - 12 °dF
Consumo de água por ciclo de enxaguamento	2,4 L
Capacidade da caldeira	7 L
Capacidade da cuba	14,5 L
Duração dos ciclos padrão (alimentação 50°C)	120 - 180 s
Nível sonoro	66 dB(A)
Grau de proteção	IPX4
Peso líquido	66 kg
Tipo de cabo de alimentação	H05VV-F
Funções principais	Ciclos de lavagem (curto, médio), regeneração do amaciador, evacuação
Manutenção	Limpeza do filtro, desmontagem dos aspersores, controle periódico
Segurança	Aterramento obrigatório, proteção IPX4, parada de emergência
Peças sobressalentes e reparabilidade	Usar peças originais, kit dosador disponível

Perguntas frequentes - AGB 663/WP - INSTRUCTION FOR USE WHIRLPOOL

Como iniciar a lava-louças pela primeira vez?

Ligue o interruptor de parede, abra a porta, insira o extravasor, feche a porta e pressione o botão liga/desliga. O enchimento da caldeira e da cuba é feito automaticamente. Aguarde que o indicador da caldeira acenda, selecione o ciclo desejado e pressione o botão de ciclo para iniciar.

Que tipos de produtos de lavagem usar?

Use exclusivamente produtos de lavagem e enxaguamento industriais para lava-louças. Não use produtos para lavagem manual. Respeite as dosagens indicadas pelo fabricante.

Como evacuar a água no final do dia?

Desligue o aparelho com o botão liga/desliga, abra a porta, remova o extravasor e pressione o botão da bomba de evacuação até a drenagem completa. Recoloque o extravasor e feche a porta. Em seguida, desligue o interruptor geral e a torneira de água.

O que fazer em caso de maus resultados de lavagem?

Verifique se os furos dos aspersores não estão entupidos, se o produto de lavagem e enxaguamento é suficiente e adequado, se a louça está bem carregada e se a temperatura de lavagem está correta (pelo menos 50°C). Aumente a duração do ciclo, se necessário.

Como limpar os filtros?

Faça uma evacuação parcial da cuba, levante os filtros de seu alojamento. Limpe os resíduos e enxágue abundantemente em água corrente. Recoloque-os corretamente. Recomenda-se limpar os filtros a cada 30 a 40 ciclos.

Como fazer a manutenção dos aspersores?

Desmonte os aspersores (inferior e superior) desapertando o parafuso central e os tampões nas extremidades. Limpe os furos e bicos sob jato de água limpa, sem usar ferramentas pontiagudas. Remonte cuidadosamente.

O que fazer em caso de presença de água na cuba após a evacuação?

Verifique se o tubo de evacuação não está obstruído ou posicionado muito alto. Certifique-se de que o sifão está instalado corretamente. Se o problema persistir, contacte o serviço pós-venda.

Como regenerar o amaciador de água (se presente)?

Abra a porta, remova o extravasor para esvaziar a cuba, recoloque o extravasor e feche a porta. Pressione o botão de regeneração; o ciclo dura 20 minutos. Em seguida, esvazie a cuba novamente. Realize esta operação com a cuba vazia.

Quais precauções de segurança são essenciais?

Não use solventes inflamáveis, não se sente na porta, não beba a água residual. O aparelho deve ser instalado por um profissional e aterrado. Desligue antes de qualquer manutenção.

Onde encontrar o manual completo?

O manual completo está disponível gratuitamente em notice-facile.com em formato PDF. Ele contém 67 páginas em francês com instruções de instalação, uso, manutenção e resolução de problemas.

MANUAL DE UTILIZADOR AGB 663/WP - INSTRUCTION FOR USE WHIRLPOOL

3 INSTALAÇÃO E POSICIONAMENTO

INSTALAÇÃO E POSICIONAMENTO

PRIMEIRA ENTRADA EM FUNCIONAMENTO

6.1 Antes da lavagem

1 Advertências para a segurança e para o uso 2 Características técnicas 3 Instalação e posicionamento 4 Instruções para o instalador 5 Antes da entrada em funcionamento 6 Instruções para os modelos mecânicos 7 Manutenção e limpeza (utente) 8 Problemas e anomalias (utente)

Agradecemos-lhe por ter escolhido o nosso produto.

Aconselhamos a leitura atenta de todas as instruções contidas no manual para conhecer as condições mais idóneas para uma correta utilização da máquina de lavar loiça.

INSTRUÇÕES TÉCNICAS:

Estão destinadas ao pessoal qualificado que deve efetuar a instalação, a entrada em funcionamento, o controle e eventuais intervenções de assistência.

INSTRUÇÕES PARA O UTENTE:

Indicam os conselhos para o uso, a descrição dos comandos e as corretas operações de limpeza e manutenção da máquina de lavar loiça.

1 ADVERTÊNCIAS PARA A SEGURANÇA E O USO

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DA MÁQUINA DE LAVAR LOIÇA; DEVE SER CONSERVADO SEMPRE ÍNTEGRO JUNTAMENTE COM A MÁQUINA.

O POSICIONAMENTO, AS LIGAÇÕES, A ENTRADA EM FUNCIONAMENTO E A ELIMINAÇÃO DOS INCONVENIENTES, E A SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO DEVEM SER EFETUADAS POR PESSOAL QUALIFICADO.

A MÁQUINA DE LAVAR LOIÇA FOI DESTINADA EXCLUSIVAMENTE PARA O USO PROFISSIONAL E DEVE SER UTILIZADA POR PESSOAL HABILITADO. ESTÁ PREDISPOSTA PARA A LAVAGEM DE LOIÇA (PRATOS, TAÇAS, CHÁVENAS, TABULEIROS, TALHERES) E SIMILARES NOS SETORES GASTRONÓMICOS E NO RAMO DA RESTAURAÇÃO COLETIVA, E ESTÁ EM CONFORMIDADE COM AS NORMAS INTERNACIONAIS DE SEGURANÇA ELÉTRICA E MECÂNICA (CEI-EN-IEC 60335-2-58/61770) E DE COMPATIBILIDADE ELETROMAGNÉTICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

O CONSTRUTOR DECLINA QUALQUER RESPONSABILIDADE POR DANOS A PESSOAS OU A COISAS CAUSADOS PELA INOBSERVÂNCIA DAS INSTRUÇÕES PRESENTES NO MANUAL, PELO USO INCORRETO, PELA ALTERAÇÃO MESMO DE UMA SÓ PARTE DA MÁQUINA E DO USO DE PEÇAS DE REPOSIÇÃO NÃO ORIGINAIS.

É OBRIGATÓRIA A LIGAÇÃO À TERRA EM CONFORMIDADE COM AS MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉTRICA.

ESTA MÁQUINA ESTÁ MARCADA EM CONFORMIDADE COM AS DIRETIVAS EUROPEIAS 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASSEGURAR-SE QUE ESTE PRODUTO SEJA ELIMINADO DE MODO CORRETO. O UTENTE CONTRIBUI PARA PREVENIR AS POTENCIAIS CONSEQUÊNCIAS NEGATIVAS PARA O AMBIENTE E PARA A SAÚDE.

O SÍMBOLO NO PRODUTO OU NA DOCUMENTAÇÃO DE ACOMPANHAMENTO INDICA QUE ESTE PRODUTO DEVE SER TRATADO COMO RESÍDUO DOMÉSTICO, MAS DEVE SER ENTREGUE NUM IDÓNEO PONTO DE RECOLHA PARA A RECICLAGEM DE APARELHOS ELETRÓNICOS. INUTILIZAR A MÁQUINA SEGUINDO AS NORMAS LOCAIS PARA A ELIMINAÇÃO DE RESÍDUOS. PARA MAIS INFORMAÇÕES SOBRE O TRATAMENTO, RECUPERAÇÃO E RECICLAGEM DESTE PRODUTO, CONTACTAR O COMPETENTE ESCRITÓRIO LOCAL, O SERVIÇO DE RECOLHA DE RESÍDUOS DOMÉSTICOS OU O ESTABELECIMENTO COMERCIAL ONDE FOI COMPRADA A MÁQUINA.

NÃO INTRODUZIR SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE PODEM PROVOCAR UMA EXPLOSÃO. NÃO INTRODUZIR LOIÇA SUJA DE CINZAS, CERA, VERNIZES.

NÃO UTILIZAR JAMAIS A MÁQUINA DE LAVAR LOIÇA COMO ESCADA, SUPORTE OU SUSTENTAÇÃO PARA PESSOAS OU ANIMAIS.

APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOIÇA PODE CAUSAR O REVIRAMENTO, COM CONSEQUENTE PERIGO PARA AS PESSOAS. NÃO DEIXAR A PORTA DA MÁQUINA DE LAVAR LOIÇA ABERTA PORQUE PODE FAZER TROPEÇAR ALGUÉM.

NÃO BEBER ÁGUA RESIDUAL EVENTUALMENTE PRESENTE NA LOIÇA OU NA MÁQUINA DE LAVAR LOIÇA NO FINAL DO PROGRAMA DE LAVAGEM.

A MÁQUINA NÃO DEVE SER UTILIZADA POR MENORES E POR PESSOAS COM UMA REDUZIDA CAPACIDADE FÍSICA, SENSORIAL OU MENTAL, COM FALTA DE EXPERIÊNCIA OU DE CONHECIMENTO. A UTILIZAÇÃO DA MÁQUINA É CONSENTIDA A ESTAS PESSOAS SOMENTE COM A SUPERVISÃO DE UMA PESSOA RESPONSÁVEL PELA SUA SEGURANÇA.

2 CARACTERÍSTICAS TÉCNICAS

		ADN408-ADN409	AGB648-AGB649- AGB650-AGB651- AGB652-AGB653- AGB654-AGB655- AGB656	AGB657-AGB658- AGB661-AGB662- AGB663-AGB653- AGB654
Tensão de alimentação	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequência	Hz	50	50	50
Potência Tmax. absorvida	kW	4,9	4,9	5,1 - 6,6
Potência resistência esquantador	kW	4,5	4,5	4,5 - 6
Potência resistência tanque	kW	2,5	2,5	2
Potência bomba lavagem	kW	0,4	0,4	0,6
Pressãoágua alimentação	kPa	200-400	200-400	200-400
Temperaturaágua alimentação	°C	50 - 60	50 - 60	50 - 60
Temperaturaágua alimentação versões "A" (amaciador incorporeal)	°C	15 - 30	15 - 30	15 - 30
Durezaágua alimentação	°dF	7 - 12	7 - 12	7 - 12
Consumoágua para ciclo de passagem porágua	I	2,4	2,4	2,4
Capacidade esquantador	I	7	7	7
Capacidade tanque	I	26	26	14,5
Duração ciclos standard com alimentaçãoágua a 50°C	s	120	120/180	120/180
Nível ruído	dB(A)	66	66	66
Grau de proteção	IPX	4	4	4
Peso liquido	kg	64	64	66
Tipo de cabo de alimentação	▲HAR▲	H05VV-F	H05VV-F	H05VV-F

3 INSTALAÇÃO E POSICIONAMENTO

INSTALAÇÃO E POSICIONAMENTO

Levar a máquina de lavar loiça para o local de instalação, remover a embalagem, verificar a integridade da mesma e dos seus componentes. No caso de danos, estes devem ser notificados por escrito ao transporte. Os elementos de embalagem (sacos de plástico, polistireno expansivo, pregos, etc.) não devem ser deixados ao alcance de crianças ou de animais domésticos, porque são potenciais fontes de perigo.

Todos os materiais realizados para a embalagem são compatíveis com o ambiente. Os resíduos podem ser conservados sem perigo, ou ser desmantelados num apropriado centro de destruição de resíduos.

Os componentes em material plástico sujeitos a eventual desmantelamento com reciclagem são marcados da mesma forma:

PE polietileno: película externa da embalagem, saco de instruções, sacos de proteção.

PS poliestireno expansivo: ângulos de proteção, cobertura da embalagem.

Os componentes em madeira e cartão podem ser destruídos respeitando as normas em vigor.

Ao inutilizar o produto, evitar o desperdício no ambiente; o desmantelamento deve efetuar-se respeitando as normas em vigor. Todas as peças metálicas são de aço inoxidável e desmontáveis.

As peças em plástico estão marcadas com o símbolo do material relativo.

POSICIONAMENTO:

Atenção: a instalação interna e os locais onde são instaladas as máquinas por comunidades devem responder às normas em vigor.

O construtor declina qualquer responsabilidade por danos diretos ou indiretos a pessoas ou coisas derivantes da não observância das ditas normativas.

Antes de instalar, verificar se nas proximidades não existem ou estejam adequadamente protegidos objetos e materiais que poderão ser danificados pelo vapor da água ou por salpicos de soluções de lavagem.

Nivelar a máquina (com a ajuda de um nível de bolha de ar) nos quatro pés regulados de modo a garantir a estabilidade; qualquer outra solução deve ser aprovada pelo construtor.

4 INSTRUÇÕES PARA O INSTALADOR

LIGAÇÃO HIDRÁULICA E DESCARGA:

Os tubos hidráulicos e o cabo de alimentação elétrica saem da zona posterior. Ligar o tubo de alimentação hídrica a uma tomada com boca roscada 3/4 de gás.

Para a ligação à rede hídrica, utilizar somente tubos novos; tubos velhos ou usados não devem ser utilizados.

A pressão dinâmica de alimentação deve ser compreendida entre 2 e 4 bar; se for superior, é necessário instalar um redutor de pressão.

É indispensável instalar uma torneira geral na tubagem de chegada de água de alimentação; a torneira deve ser acessível à instalação terminada, não instalar a torneira atrás da máquina de lavar loiça.

A duração dos ciclos declarada refere-se a alimentação com água a 50°C.

No caso de alimentação com água fria, a duração pode aumentar em relação à temperatura da água de entrada, sendo a máquina de lavar loiça equipada com passagem por água a temperatura e pressão constantes.

DESCARGA:

Cada máquina de lavar loiça já está equipada com tubo de ligação à descarga; este deve ser previsto para o pavimento, com tubo sifão.

Atenção: assegurar-se que os tubos de alimentação e descarga não estejam dobrados, obstruídos ou esmagados antes da instalação.

4.1 Ligação elétrica

A ligação elétrica da máquina de lavar loiça e da eventual aparelhagem suplementar deve ser efetuada por pessoal autorizado e qualificado, com respeito pelas normas em vigor; observar também as disposições específicas de ligação.

A potência total instalada está listada na placa de dados técnicos da máquina.

Juntamente com a máquina não devem ser protegidos outros aparelhos.

O utente deve providenciar a instalação, conforme as normas em vigor, de um interruptor geral na linha de alimentação elétrica e de um interruptor diferencial compatível com as características da máquina.

Tais interruptores devem ser instalados perto da máquina, devem ser facilmente acessíveis antes da instalação e garantir a desligação completa da rede elétrica em condições de categoria de sobretensão III.

Atenção!!!

A máquina não tem tensão somente quando o interruptor geral estiver desativado.

• Ligar o aparelho ao sistema equipotencial de uso. O borne para a ligação está posto na zona posterior inferior da máquina.
• O condutor de proteção (PE) é de cor amarelo-verde, o condutor neutro (N) é de cor azul e os condutores de fase (L1, L2, L3) são de cor preto, cinza e castanho.

5 ANTES DA ENTRADA EM FUNCIONAMENTO (Instalador)

PRIMEIRA ENTRADA EM FUNCIONAMENTO

O sistema elétrico de proteção deve ser sujeito a um teste funcional antes da entrada em funcionamento. A instalação deve ser efectuada e/ou verificada pelo revendedor autorizado que se ocupará da primeira entrada em funcionamento e das instruções relativas ao funcionamento da máquina de lavar loiça.

PREPARAÇÃO PARA O USO

Importante:

O doseador de abrilhantante está sempre presente, o doseador de detergente somente para alguns modelos.

Se também os doseadores estiverem presentes, posicionar os recipientes externos de detergente e abrilhantante e inserir-lhes os respectivos tubos de imersão postos à disposição da máquina.

Tubo vermelho: detergente; tubo transparente: abrilhantante.

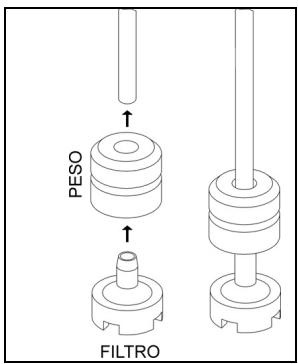

Antes de introduzir os tubos nos recipientes, aplicar nas extremidades o peso (necessário para fazer a imersão no fundo do recipiente) e o filtro conforme indicado na figura.

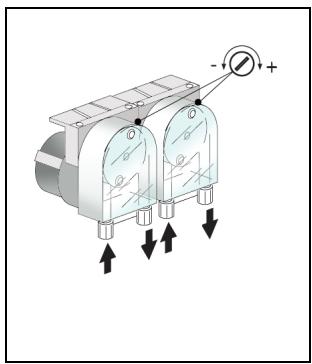

Para a regulação, usar os parafusos de regulação indicados na figura; recomenda-se fazer efectuar a regulação ao pessoal da sociedade fornecedora dos produtos de detergentes.

Se o doseador de detergente não foi pré-montado, é possível instalá-lo sucessivamente pedindo o KIT relativo.

Em alternativa, é possível adaptar um doseador externo efectuando a ligação elétrica com um cabo 2x0,5 mm tipo H05 RN-F, inserido através da passagem indicada no esquema CARACTERÍSTICAS TÉCNICAS e ligado conforme o esquema elétrico em dotação com a máquina de lavar loiça.

O doseador deve ser 230 V / 50 Hz com potência máxima absorvida de 15 W. Ligar ao doseador de detergente externo é a máquina que atrai através do tubo vermelho supracitado.

6 INSTRUÇÕES PARA O UTENTE

AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP
AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP
AGB 653/DP- AGB 653/WP
AGB 652/DP- AGB 652/WP
ADN408
ADN409

①	Símbolo botão on/off	○	Lâmpadas de sinalização funções
+	Símbolo botão ciclo lavagem	○	Símbolo botão bomba descarga
S	Símbolo botão regeneração	○	Símbolo lâmpada de sinalização esquentador passagem por água
①	Simbolo ciclo breve	○	Simbolo ciclo medio

6.1 Antes da lavagem

Use unicamente detergentes e abrilhantadores para máquinas de lavar louça industriais.

Não utilize detergentes previstos para a lavagem à maior.

Aconselhamos a utilização de produtos especificamente estudados para esta máquina de lavar louça.

Durante o abastecimento dos depósitos preste atenção a não trocar os produtos, o que pode provocar maus funcionamentos e danos à máquina de lavar louça.

Não misture detergentes diversos, o dispositivo doseador pode-se danificar. Os detergentes para máquinas industriais podem provocar graves irritações. Respeite atentamente as instruções do produtor de detergente descritas na embalagem.

Abra a torneira de rede da água (utilização)	Verifique:		Active o interruptor geral (utilização), no visor, aparece "OFF".
	O;nível de deterrente e abrilhantasador nas embalagens	A posicao correcta dos filtros, a rotação dos braços, a ausência de corpos estranhos na区内aquina de lavar louça.

(*) A duração dos ciclos acima indicada refere-se à ligação trifásica, com alimentação com água quente a 50°C. Em caso de alimentação com água fria, a duração dos ciclos pode aumentar em relação à temperatura da água em entrada.

6.2 Carregamento da louça

Pratos

O cesto pode conter 12 pratos fundos ou 18 pratos planos. Retire os resíduos sólidos dos pratos (ossos, cascas, caroços, etc.); deixe previamente de molho em água fria os pratos com resíduos secos de queijo, ovo, etc.

Copos

Posicione os copos virados para baixo.

Talheres

Utilize o cesto(s) apropriado(s). Disponha os talheres ao contrário, de preferência com a pega virada para baixo, tomando atenção a não se ferir com as pontas dos garfos e as lâminas das facas.

6.3 Primeira utilização diária (tanque e esquentador vazios) modelos mecânicos

O pail visualizo no manual e a grafica poderão做不到es não presentes na vossa máquina.	Acçôe o que sucede
	Açãoar o interruptor de parede, fazer a porta insertir o tubo ladrão, fechar a porta:Pressionar o botão on/off ①, a lâmpada de sinalização acende-se, correçamento de água no esqueçador e no tanque. Aoregarar o esqueçador e o tacque a lâmpada de sinalização esqueçador acende-se.
	Carregar o cesto
	Selecione o programa desejado:Ciclo breve oCiclo medio
	Esperar que a lâmpada de sinalização esqueçador se apague. Para ligar o ciclo de lavagem pressionar o botão ciclo
	Ciclo em coisa, a lâmpada de sinalização ciclo acende-se. Se fazer a porta durante o ciclo o programa pára, quando é fechada novamente o programa zera-se; para ligar novamente pressionar o botão do ciclo
	Quando o programa termina a lâmpada de sinalização ciclo apaga-se e acender-se-a lâmpada de sinalização esqueçador.
	Descarregar o cesto

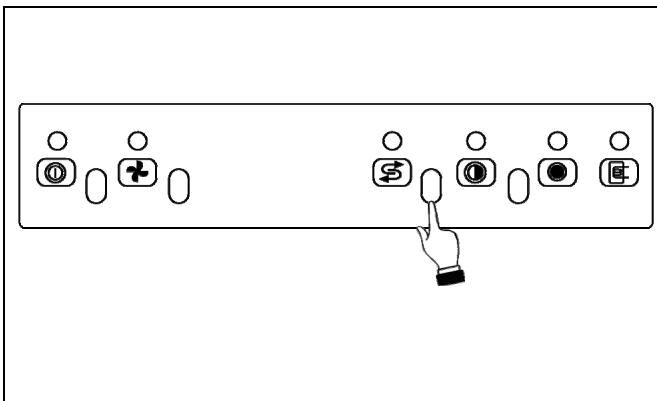

6.4 Passagem por água fria manual (somente para os modelos providos)

Com a boia desligada, abrir a porta e retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque, pôr novamente o tubo ladrão e fechar a porta. Pressionar o botão S: a lâmpada de sinalização acende-se e o ciclo de regeneração parte; após 20 minutos, o ciclo de regeneração termina e a boia mantém-se desligada. Abrir a porta, verificar que a água de regeneração esteja no tanque, retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque, pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral de parede.

Durante a execução do ciclo de regeneração, não é possível efetuar qualquer operação; deve ser efetuada com o tanque vazio.

Efetuar o reabastecimento de sal quando não existe água no tanque para fazer com que a água da lavagem entre no dispositivo amaciador de água; extrair sempre a ficha de alimentação da tomada de rede antes de efetuar a operação. Recordar-se de pôr novamente a ficha de alimentação na tomada após ter efetuado a operação.

Atenção: usar somente sal especial, não utilizar sal alimentar.

O reservatório de sal tem uma capacidade de cerca de 1 kg de sal em grão.

O reservatório está no fundo do tanque. Após ter extraído o cesto, desapertar a tampa e verter o sal utilizando um funil em dotação. Antes de apertar novamente a tampa, remover os eventuais resíduos de sal nas proximidades da abertura.

Desligar a boia pressionando o botão on/off. Abrir a porta e retirar o tubo ladrão, mantendo

pressionado o botão bomba de descarga até ao completo esvaziamento do tanque.

Para tornar a boia novamente operativa, portanto é necessário pôr novamente o tubo ladrão no tanque, fechar a porta e pressionar o botão on/off

ou, no caso de fim de serviço, desligar o interruptor geral da parede.

Descarga total no fim do dia (modelos sem a bomba de descarga)

Desligar a boia pressionando o botão on/off

① Abrir a porta e retirar o tubo ladrão, e esperar o completo esvaziamento do tanque. Pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral da parede.

Não desligar a boia no tanque, efetuar sempre a descarga. No fim do serviço, após ter efetuado a descarga final e a eventual regeneração, desligar a boia pressionando o interruptor

on/off, desligar o interruptor da parede e fechar a torneira de intercepção da água. Não deixar a máquina inativa acesa e inutilizada por períodos de tempo mais ou menos longos.

7 MANUTENÇÃO E LIMPEZA

Mesmo que não seja requerida uma particular manutenção programada, aconselhamos fazer controlar a máquina de lavar loiça a um técnico especializado duas vezes por ano.

N.B: danos intencionais ou derivantes do descuido, da negligência, da inobservância das prescrições, instruções e normas ou de ligações erradas, não devem ser da responsabilidade do construtor.

7.1 Limpeza quotidiana

A máquina responde ao grau de proteção IPX4, mas é proibido utilizar jatos de água diretos para a limpeza.

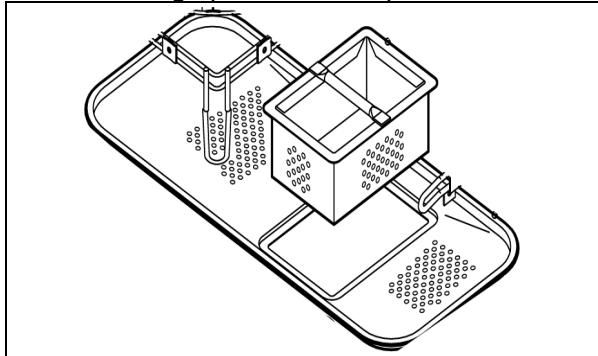

LIMPEZA DO FILTRO DURANTE O DIA

Aconselha-se, no caso de utilização particularmente gravosa, efetuar em cada 30-40 ciclos a limpeza do filtro, mantendo a máquina em condições operativas; para fazer isso efetuar a "descarga parcial do tanque".

Remover os filtros (é suficiente elevá-los da sua sede conforme indicado na figura), tendo atenção que os resíduos pesados não caiam no poço por baixo dos filtros, limpá-los dos resíduos e enxaguá-los abundantemente, inserindo-os de novo corretamente; não utilizar objetos pontiagudos ou cortantes.

Limpar eventuais incrustações de calcário para evitar acumulações;

• Limpar com cuidado e frequentemente as superfícies com um pano húmido; usar detergentes neutros, não abrasivos, que não contenham substâncias à base de cloro, produtos que corroem e danificam o aço inox.

Não utilizar os produtos elencados nem para limpar o pavimento por baixo da máquina ou nas proximidades, para evitar que o vapor ou gotas possam produzir danos às superfícies em aço.

7.2 Controles periódicos

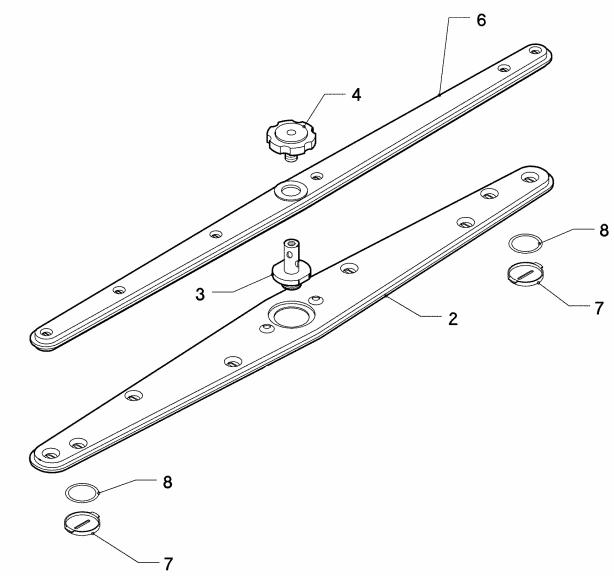

Desmontar os aspersores (inferior e superior 2-4), desapertando o parafuso central (4); desapertar a tampa das duas extremidades dos aspersores de lavagem (7).

Limpar os orifícios e os injetores por meio de um jato de água corrente limpa, não usar apetrechos que podem provocar danos. Montar novamente os aspersores com cuidado.

Limpar externamente a máquina com um pano húmido e sabão neutro, enxaguando e secando atentamente.

7.3 Paragem prolongada

Se se prevê a não utilização da máquina por um período de tempo muito longo, é necessário efetuar o esvaziamento do dispositivo fornecimento de detergente e abrilhantante para evitar cristalizações e danos nas bombas: Retirar os tubos de imersão dos recipientes do detergente e abrilhantante e imergi-los num recipiente que contém água limpa, efetuar alguns ciclos de lavagem, efetuar a descarga completa.

Finalmente desligar o interruptor geral, fechar a torneira de entrada de água, os tubos de imersão do detergente e abrilhantante devem ser novamente inseridos nos recipientes no momento da entrada em funcionamento, prestando atenção para não inverter os lados (tubo vermelho rosa = detergente; tubo transparente abrilhantante).

Não deixar a máquina inativa acesa por períodos de tempo mais ou menos longos.

8 PROBLEMAS ANOMALIAS (UTENTE)

PROBLEMA	POSSÍVEL CAUSA	POSSÍVEL SOLUÇÃO
A LUX DE SINALIZAZão DE LINHA Não SE ACENDE	Falta tensão de rede	Verificar ligações à rede elétrica.
O PROGRAMA DE LAVAGEM Não ARRANCA	O enchimento da boaina não terminou.	Esperar que a lâmpada de sinalização esqueçador seendale.
OS RESULTADOS DE LAVAGEM Não SÃO SATISFATORIOS	Orifícos dos aspersores de lavagem entupidos ou incrustados	Desmontar e limpar os aspersores (10.2 Controles periodicos)
	Detergente ou abrilhantarmente insufficiente ou não adequado	VerIFICAR o tipo e quantidade de deterrente.
	Pratos /copos mal posiconados	Dispôr adequadamente os pratos/copos.
	Baixa temperatura de lalagem	VerIFICAR a temperatura visualizada no display, se ffor inferior aos 50° contactar a Assistência.
	Ciclo programado inadequado	Aumentar a duração do ciclo de lavagem, em particular se estiver muito sujo ou parcialmente ressequido
PASSAGEM POR ÁGUA INSULFICIENTE	Injectores aspersores entupidos Esquentador incrustado de calcário	VerIFICAR a limpeza dos injectores e se o amaciador eventualmente montado funciona correctamente.
COPOS E TALHERES MANCHADOS	Abrilhantarmente inadequado ou não fornecido correctamente. Dureza da água superior a 12°dF ou muitos sais espalhados	VerIFICAR o recipente abrilhantarmente e se ffor adequado ao tipo de água da rede. Se o problema permaner contactar a assistência.
PRESENÇA DE ÁGUA NO TANQUE APÔS A DESCARGA	Tubo de descarga mal posicionado ou parcialmente obstruido	VerIFICAR se o tubo e a descarga da boaquina não esteamobstruidos e que a descarga não estáposicionada muito no alto; àscrequema de ligação.
