Tipo de produto	Televisor colorido
Marca	JVC
Modelo	AV14BM8ENS
Tamanho da tela	14 polegadas (diagonal)
Tecnologia de exibição	Tubo de raios catódicos (CRT)
Dimensões (L x A x P)	374 x 332 x 378 mm
Peso	9,4 kg
Alimentação	220-240 V CA, 50 Hz
Consumo elétrico	59 W (máx)
Potência de áudio	2 W RMS
Sistema de recepção	PAL B/G
Número de preseleções	100 estações
Conectores e tomadas	Tomada Péritel (AV-1 e AV-1 S), Tomada RCA frontal (F-AV), Tomada para fones de ouvido, Antena 75 Ohm
Funções principais	Controle remoto, Teletexto, Temporizador de desligamento, Bloqueio infantil, Sistema de programação automática (A.P.S.), Menu OSD
Manutenção e limpeza	Desconectar antes de limpar; usar um pano macio e seco; não usar produtos líquidos ou aerossóis.
Segurança	Não expor à umidade; não obstruir as aberturas de ventilação; desconectar em caso de tempestade; não remover a tampa.
Peças de reposição e reparabilidade	Usar peças especificadas pelo fabricante; qualquer reparo deve ser realizado por um técnico qualificado.

Perguntas frequentes - AV14BM8ENS JVC

Como ligar a televisão pela primeira vez?

Conecte a televisão a uma tomada elétrica 220-240 V CA, 50 Hz. Pressione o botão de alimentação na parte frontal. O LED vermelho acende. Pressione uma tecla numérica do controle remoto ou a tecla Standby/Ligar para sair do modo de espera. A mensagem Verifique antena Programação automática é exibida. Selecione o idioma e o país, depois escolha Ligar para iniciar o sistema APS que programa automaticamente os canais.

Como ajustar as configurações de imagem?

Pressione a tecla MENU do controle remoto, selecione o submenu IMAGEM com as teclas P∧/P∨, e entre com ◀/▶. Você pode ajustar o Brilho, o Contraste, a Cor e o Contorno com as teclas ◀/▶. Pressione a tecla PADRÃO para redefinir as configurações padrão.

Como usar o teletexto?

Selecione uma estação que recebe teletexto. Pressione a tecla (Teletexto) do controle remoto. O sumário (índice) aparece. Para selecionar uma página, use as teclas numéricas. Para a página de índice, pressione a tecla ☑. Para exibir informações ocultas, pressione ☐. Para sair do teletexto, pressione ≡.

Como conectar um videocassete?

Conecte o videocassete à tomada de antena (ANT) da televisão com um cabo de antena. Conecte-o também à tomada Péritel (AV-1 ou AV-1 S) usando um cabo Péritel, ou à tomada F-AV frontal com cabos RCA. Para selecionar o modo AV, pressione a tecla AV do controle remoto até obter AV-1, AV-1 S ou F-AV.

O que fazer se a tela não exibir imagem?

Verifique se a antena está corretamente conectada e se o cabo não está danificado. Certifique-se de que a fonte correta está selecionada (TV ou AV). Pressione as teclas do controle remoto. Se o problema persistir, desligue e ligue a televisão. Se a imagem continuar ausente, entre em contato com o serviço de assistência técnica.

Como limpar a tela?

Desconecte primeiro a televisão da tomada elétrica. Use um pano macio e seco para limpar a tela. Nunca use produtos de limpeza líquidos ou aerossóis, nem pano abrasivo que possa danificar a superfície.

O controle remoto não funciona, o que fazer?

Verifique se as pilhas estão instaladas corretamente e se não estão gastas. Substitua-as se necessário. Pressione a tecla PADRÃO do controle remoto para voltar ao modo TV. Se o controle remoto continuar sem funcionar, use as teclas do painel de controle frontal da televisão.

Como programar o desligamento automático?

Pressione MENU, selecione o submenu ESPEC. com as teclas P∧/P∨, e entre com ◀/▶. A opção Deslig. prog. é a primeira. Use ◀/▶ para escolher um intervalo de 15 minutos a 2 horas. A televisão entrará automaticamente no modo de espera ao final do intervalo.

Como travar a televisão para crianças?

No submenu ESPEC. (acessível via MENU), selecione a opção Bloqueio com as teclas P∧/P∨, e ative-a com ◀/▶. Uma vez ativado, a televisão só pode ser controlada pelo controle remoto; as teclas do painel frontal (exceto ligar) são desativadas.

Onde encontrar o número de série do aparelho?

O número de série geralmente está em uma etiqueta na parte traseira ou lateral da televisão. Consulte também o manual do usuário ou a embalagem original.

MANUAL DE UTILIZADOR AV14BM8ENS JVC

SISTEMAS DE SOM MULTIPLEX .... Mono

TUBO DE RAIOS CATÓDICOS 14" 14"

POTÊNCIA DE SAÍDA DE ÁUDIO

(W_RMS)(% 10THD) 22

CONSUMO (W) (máx.) 59 59

DIMENSÕES (mm) AV14BJ8ENS AV14BM8ENS

P 377 378

L 446 374

H 334 332

Peso (Kg.) 9,75 9,4

ÍNDICE

Conexões da Antena.... 75

Preparação ....76

Características 76

Antes de ligar a Televisão 76

Selector de Tensão 76

Ligação da Antena 76

Como Ligar equipamentos externos 76

Inserir as Pilhas no Telecomando 76

Acender a Televisão ....76

Para acender a Televisão.... 76

Para apagar a Televisão ....76

Configuração Inicial 76

Funcionando com as teclas da TV 77

Funcionando com o Telecomando 77

Sistema de Menu 77

Menu da Imagem ....77

Menu das Características .....78

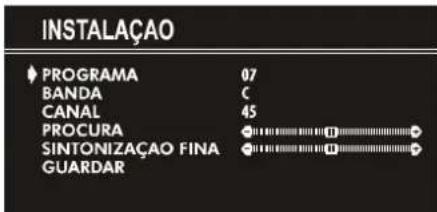

Menu de Instalação ....79

Menu de Programa 79

Outras Características 80

Mute 80

Informação no Ecrã 80

Para mostrar a Hora 80

Standard 80

Teclas de controlo de VCR 80

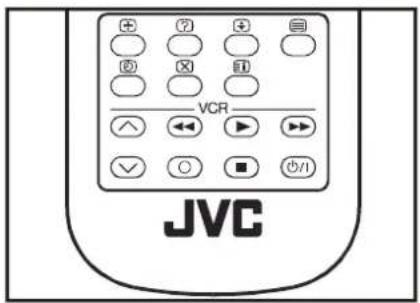

Teletexto 81

Para seleccionar uma página do Teletexto ....81

Para seleccionar a pagina índice ....81

Procurar uma pagina enquanto vê a TV 81

Para seleccionar texto com tamanho duplo....81

Para mostrar informação "oculta" 81

Para parar uma mudança automática de pagina .....81

Ligação de Equipamentos Externos 82

Através do Euroconector 83

Modo AV-1 S 83

Através de conectores RCA 83

Através da Tomada ANT 83

TV e Vídeo Gravador 83

Reprodução NTSC 83

1. Fonte de Alimentação

O receptor deve ligar-se a instalações elétricas de 220-240 V AC, 50 Hz. Verifique se selecionou a voltagem adequada para a fonte de alimentação.

2. Cabo de Alimentação

O cabo de alimentação deve ser colocado de forma a não ser pisado, esmagado ou picado por elementos colocados sobre ou ao lado dele. Esteja muito atento ao cabo que faz a ligação e à tomada de corrente elétrica.

3. Humidade e Água

Não utilize o televisor em locais quentes e húmidos (como na casa de banho, na banca ou perto da máquina de lavar). Não exponha o televisor à chuva ou água, pois pode ser perigoso.

4. Limpeza

Antes de limpar, desligue o televisor da corrente elétrica. Não utilize líquidos ou pulverizadores de limpeza. Use um pano suave e seco.

5. Ventilação

As aberturas do receptor são colocadas para a respectiva ventilação, desta forma não tape a abertura de ventilação.

Para prevenir sobreaquecimentos, estas aberturas não devem ser bloqueadas ou tapadas.

6. Raios

No caso de trovoada e relâmpagos ou quando estiver fora por períodos longos, desligue da corrente eléctrica.

7. Substituição de Componentes

Quando for necessário substituir componentes, verifique que o Serviço técnico utilizou peças de origem, que são especificadas pelo fabricante ou têm as mesmas especificações que as de origem. Substituições não autorizadas podem resultar em incêndios, choques eléctricos, ou situações perigosas.

8. Serviço de Assistência Técnica

Por favor dirija-se a qualquer serviço ou serviços técnicos qualificados. Não retire a tampa da parte de trás do aparelho, pois pode produzir choques eléctricos.

9. Fontes incandescentes

Não coloque o aparelho perto de chamas.

10. Stand By

Não deixe a TV no modo Stand by quando se ausentar de casa.

PERIGO!

Qualquer intervenção contrária às especificações, em particular, qualquer modificação na voltagem ou qualquer substituição do tubo de imagem pode incrementar a concentração de raios-x. Qualquer televisão modificada desta forma não obterá licença e não deverá ser utilizada.

INSTRUÇÕES PARA DEITAR FORA

A embalagem e os seus acessórios são recicláveis e deverão ser reciclados. Os materiais da embalagem, como p.exe. a bolsa que embala o televisor deve manter-se fora do alcance das crianças.

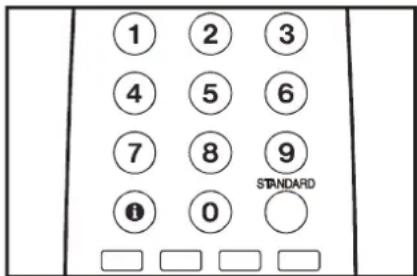

O Telecomando

① Modo Stand By ② 0 - 9 = Acesso Direto aos Programas ③ Tecla Standard (ajustes pré-definidos de IMAGEM) ④ Teclas de Cor ⑤ MENU = Teclas do Menu ⑥ ▲) P Cursor para Cima / Programa Posterior ⑦ ▶() ≠ Cursor para a direita / Volume mais alto ⑧ Teclas para Teletexto ⑨ Teclas para Teletexto VCR ⑩ ▼) PCursor para baixo / Programa Anterior ⑪ ←() ≌ Cursor para a esquerda / Volume mais baixo ⑫ AV = Tecla AV ⑬ Tecla para Informação ⑭ Mute (Sem Som)

ATENÇÃO PERIGO DE CHOQUE ELÉTRICO

O raio situado dentro de um triângulo equilátero significa um sinal de atenção para o usuário com o objetivo de prevenir de uma fonte não isolada de "voltagem perigosa" com uma magnitude suficiente para a constituição de risco de choque elétrico para as pessoas.

O ponto de exclamação dentro de um triângulo equilátero alerta o usuário da presença de uma manutenção e uma utilização importante (serviço) que requer que se aplique a literatura que se junta.

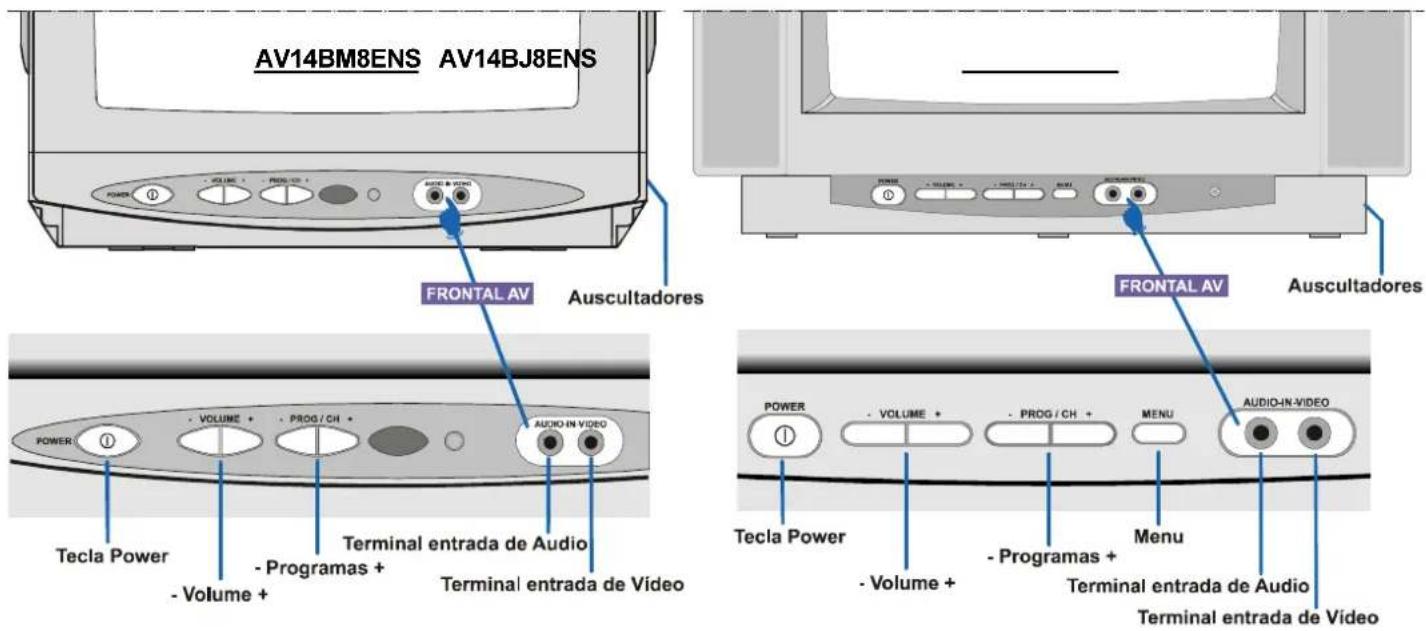

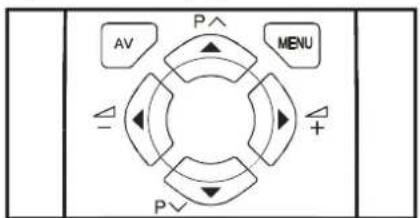

Teclas do Painel de Controle

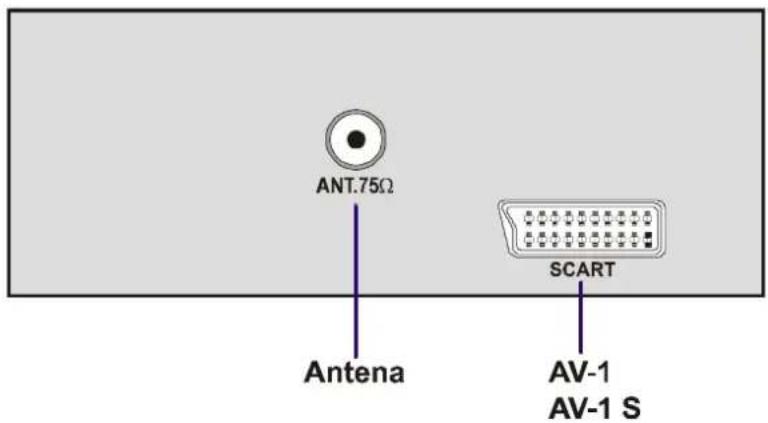

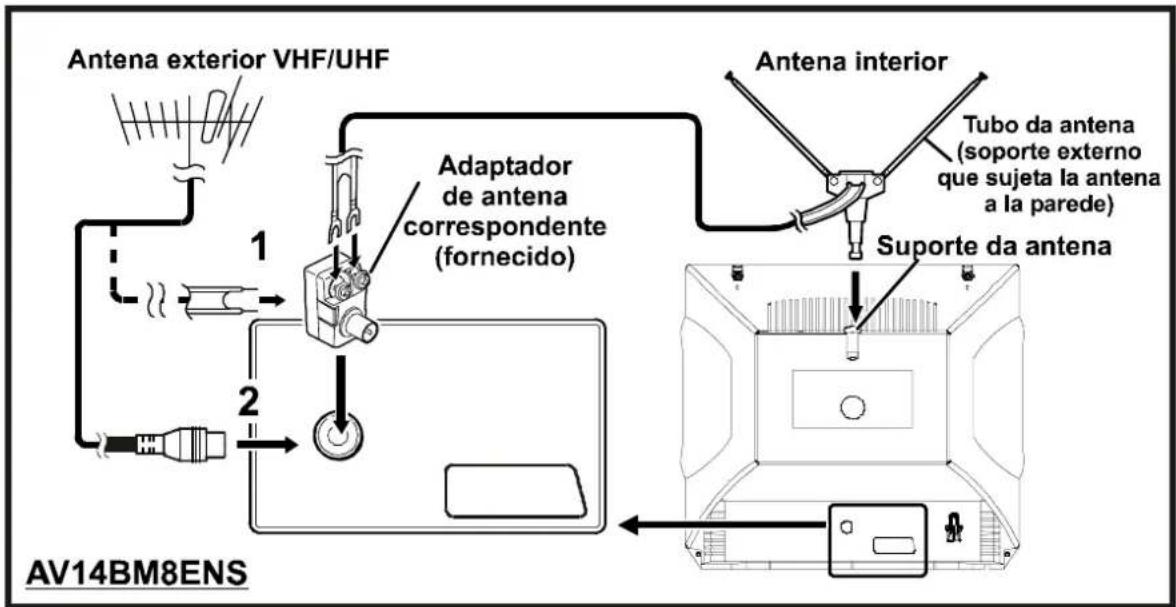

Conexões da Antena

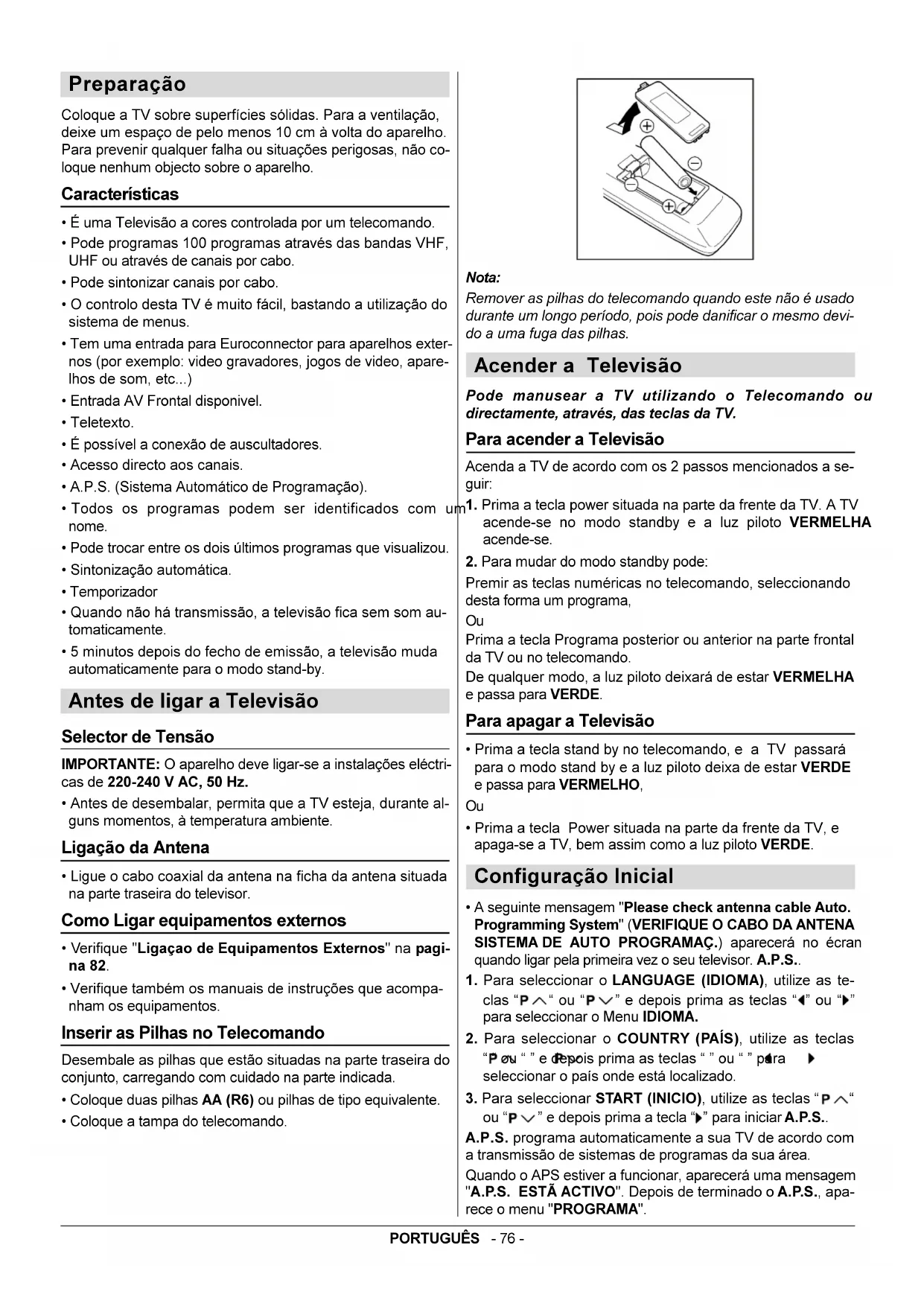

Preparação

Coloque a TV sobre superfícies sólidas. Para a ventilação, deixe um espaço de pelo menos 10 cm à volta do aparelho. Para prevenir qualquer falha ou situações perigosas, não coloque nenhum objeto sobre o aparelho.

Características

• É uma Televisão a cores controlada por um telecomando.
• Pode programar 100 programas através das bandas VHF, UHF ou através de canais por cabo.
• Pode sintonizar canais por cabo.
• O controle desta TV é muito fácil, bastando a utilização do sistema de menus.
• Tem uma entrada para Euroconnector para aparelhos externos (por exemplo: videogravadores, jogos de vídeo, aparelhos de som, etc...)
• Entrada AV Frontal disponível.
• Teletexto.
• É possível a conexão de auscultadores.
• Acesso direto aos canais. • A.P.S. (Sistema Automático de Programação).
• Todos os programas podem ser identificados com um nome.
• Pode trocar entre os dois últimos programas que visualizou.
• Sintonização automática.
• Temporizador.
• Quando não há transmissão, a televisão fica sem som automaticamente.
• 5 minutos depois do fecho de emissão, a televisão muda automaticamente para o modo stand-by.

Antes de ligar a Televisão.

Selector de Tensão.

IMPORTANTE: O aparelho deve ligar-se a instalações eléctricas de 220-240 V AC, 50 Hz.

- Antes de desembalar, permita que a TV esteja, durante alguns momentos, à temperatura ambiente.

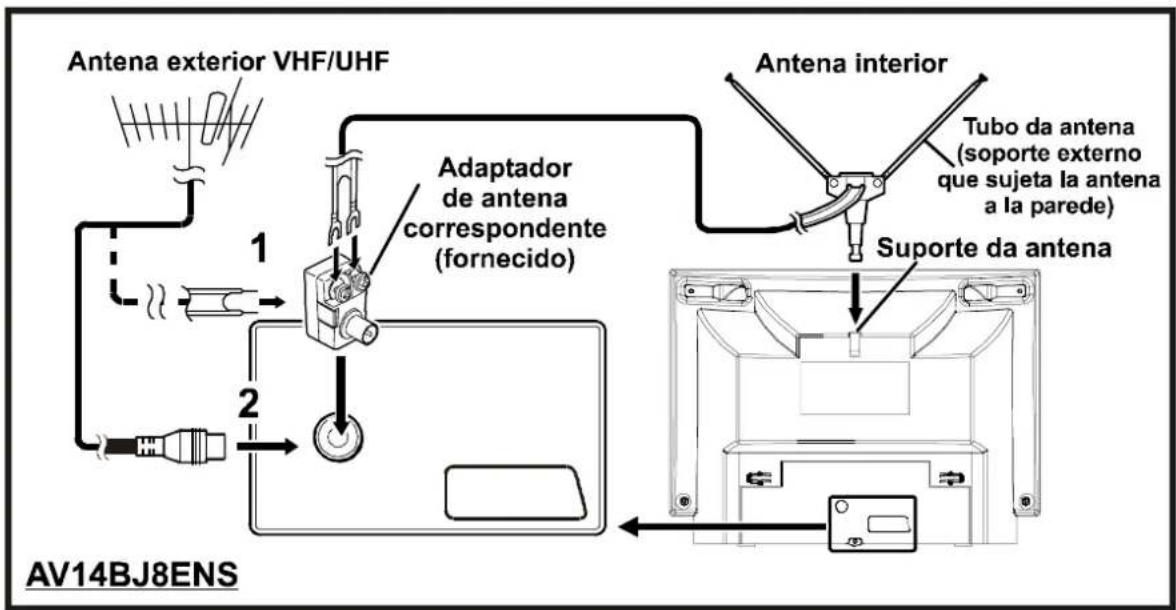

Ligação da Antena.

- Ligue o cabo coaxial da antena na ficha da antena situada na parte traseira do televisor.

Como Ligar equipamentos externos

• Verifique "Ligação de Equipamentos Externos" na página 82.
• Verifique também os manuais de instruções que acompanham os equipamentos.

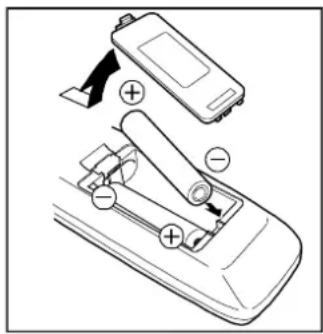

Inserir as Pilhas no Telecomando

Desembale as pilhas que estão situadas na parte traseira do conjunto, carregando com cuidado na parte indicada.

• Coloque duas pilhas AA (R6) ou pilhas de tipo equivalente. • Coloque a tampa do telecomando.

Remova as pilhas do telecomando quando este não for usado durante um longo período, pois pode danificá-lo devido a uma fuga das pilhas.

Acender a Televisão

Pode manusear a TV utilizando o Telecomando ou diretamente, através das teclas da TV.

Para acender a Televisão

Acenda a TV de acordo com os 2 passos mencionados a seguir:

1. Prima a tecla power situada na parte da frente da TV. A TV acende-se no modo standby e a luz piloto VERMELHA acende-se.
2. Para mudar do modo standby pode:

Premir as teclas numéricas no telecomando, selecionando desta forma um programa,

Ou

Prima a tecla Programa posterior ou anterior na parte frontal da TV ou no telecomando.

De qualquer modo, a luz piloto deixará de estar VERMELHA e passa para VERDE.

Para apagar a Televisão

• Prima a tecla stand by no telecomando, e a TV passará para o modo stand by e a luz piloto deixa de estar VERDE e passa para VERMELHO, Ou
• Prima a tecla Power situada na parte da frente da TV, e apaga-se a TV, bem assim como a luz piloto VERDE.

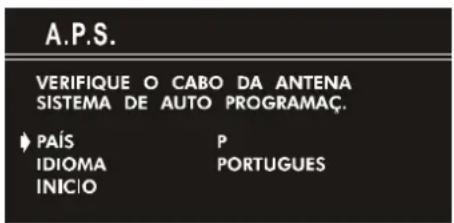

Configuração Inicial

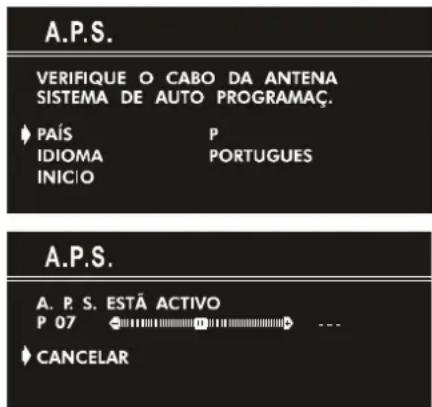

- A seguinte mensagem "Please check antenna cable Auto. Programming System" (VERIFIQUE O CABO DA ANTENA SISTEMA DE AUTO PROGRAMAÇ.) aparecerá no écran quando ligar pela primeira vez o seu televisor. A.P.S..

1. Para seleccionar o LANGUAGE (IDIOMA), utilize as teclas “P ∧” ou “P ∨” e depois prima as teclas “◀” ou “▶” para seleccionar o Menu IDIOMA.
2. Para seleccionar o COUNTRY (PAÍS), utilize as teclas "P ou " e depois prima as teclas " ou " para selecionar o país onde está localizado.
3. Para seleccionar START (INICIO), utilize as teclas "P ∧" ou "P ∨" e depois prima a tecla "▶" para iniciar A.P.S..

A.P.S. programa automaticamente a sua TV de acordo com a transmissão de sistemas de programas da sua área.

Quando o APS estiver a funcionar, aparecerá uma mensagem "A.P.S. ESTÃ ACTIVO". Depois de terminado o A.P.S., aparece o menu "PROGRAMA".

Para cancelar A.P.S., utilize a tecla "▶".

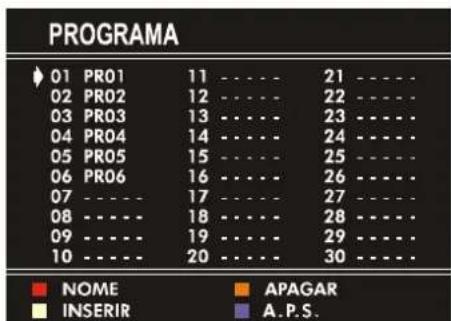

Pode apagar um canal, inserir um canal ou reiniciar APS com "PROGRAMA". Para mais detalhes, veja o menu Programação na página 79.

1. Prima a tecla STANDARD para terminar a Configuração Inicial.

Depois de terminar a configuração inicial, pode alterar manualmente o número do programa, bem como o nome do programa. Para mais detalhes, verifique o Menu de "INSTALAÇÃO" na página 79.

Se a mensagem "VERIFIQUE O CABO DA ANTENA SISTEMA DE AUTO PROGRAMAÇ." não lhe aparecer, siga as indicações de "Menu de Programa", na página 79, para selecionar um menu de linguagem e o país onde se encontra atualmente, e para usar o A.P.S.

Funcionando com as teclas da TV

Pode configurar o som e a seleção de programas utilizando as teclas situadas no painel frontal da TV.

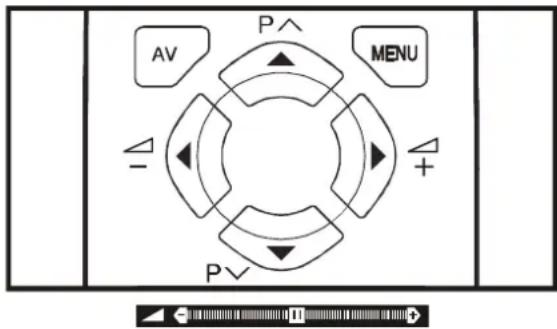

Configuração do Volume

- Prima a tecla "- VOL." para diminuir o volume e para aumentar o volume prima a tecla "VOL. +", aparecerá uma escala de volume no ecrã.

Seleção de Programas

- Prima a tecla "MENU" para introduzir o Menu Principal. No menu principal, selecione o submenu, utilizando as teclas "PROG. +" ou "- PROG." e introduza o submenu utilizando as teclas "VOL. +" ou "- VOL.". Para aprender a utilizar os menus, leia o "Sistema de Menu" na página 77.

Funcionando com o Telecomando

Este telecomando foi desenhado para poder controlar todas as funções da sua TV. A seguir, descrevemos as funções que pode aceder utilizando o telecomando.

Configuração do Volume

Prima a tecla "para aumentar o volume.

Prima a tecla “para diminuir o volume.

Seleção de Programas

(Programa posterior ou anterior)

Seleção de Programas (Acesso direto)

Prima as teclas numéricas para selecionar programas entre 0 e 9. A TV mudará para o programa selecionado depois de algum tempo. Se pretende mudar o programa mais rápido, prima e aguarde premindo a tecla até aparecer o programa pretendido.

Quando prime o primeiro dígito, o segundo dígito aparecerá com o símbolo "-" durante 3 segundos. Para selecionar programas entre 10 e 99, prima os dígitos correspondentes depois de aparecer o símbolo "-" (por exemplo, para selecionar o programa 27, prima primeiro o 2 e depois o 7 quando aparecer "2-").

Sistema de Menu

A sua TV foi concebida com um sistema de menu para facilitar a utilização dos sistemas multifunções. Aceda ao "MENU" (menu principal) e introduza um dos 4 menus (IMAGEM, CARACTERÍSTICAS, INSTALAÇÃO e PROGRAMA).

1. Prima a tecla "MENU" para aceder ao "MENU" (menu principal). Os títulos do menu aparecem no menu principal.
2. Prima as teclas "P ∧" ou "P ∨" para aceder ao título do menu, depois prima as teclas "◀" ou "▶" para aceder ao menu pretendido.
3. Para sair de um menu, prima a tecla "STANDARD".
4. Para aceder a um menu anterior, prima a tecla "MENU".

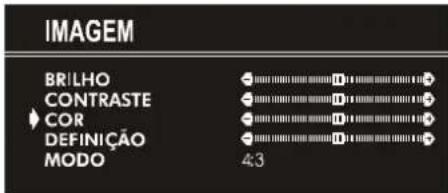

Menu da Imagem

Para alterar as configurações da imagem

- Prima a tecla "MENU" para aceder ao menu principal. Aqui, selecione IMAGEM utilizando as teclas "P^" ou "P∨" e para aceder ao menu da imagem, prima as teclas "◀" ou "▶".

- Para aceder diretamente ao Menu da Imagem, prima a tecla verde.

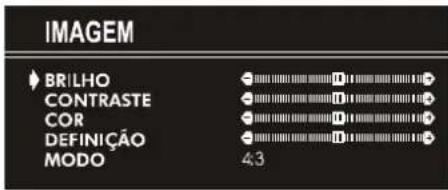

Configuração do Brilho:

• Quando acede ao Menu da Imagem, a primeira opção é a do BRILHO.
• Prima a tecla "▶" para aumentar o BRILHO.
• Prima a tecla "◀" para diminuir o BRILHO.

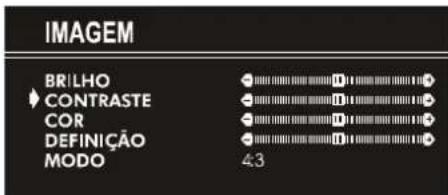

Configuração do Contraste:

• Utilize a tecla "P" ou "p" para selecionar CONTRASTE.
• Prima a tecla "▶" para aumentar o nível de CONTRASTE.
• Prima a tecla "◀" para diminuir o nível de CONTRASTE.

Configuração da Cor:

• Utilize a tecla "P" ou "p" para selecionar COR.
• Prima a tecla "▶" para aumentar o nível da COR.
• Prima a tecla "◀" para diminuir o nível da COR.

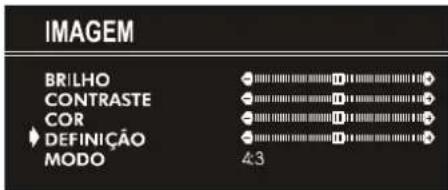

Configuração da Definição:

• Utilize a tecla "R" ou "r" para selecionar DEFINIÇÃO.
• Prima a tecla "▶" para aumentar o nível.
• Prima a tecla "◀" para diminuir o nível.

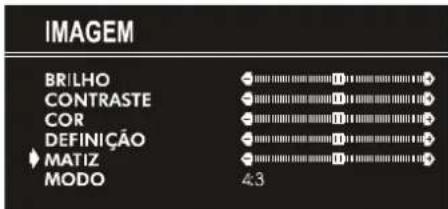

Configuração do Matiz (só para o modo AV):

• Utilize a tecla "P" ou " " para seleccionar MATIZ.
• Prima a tecla "▶" para aumentar o nível de MATIZ.
• Prima a tecla "◀" para diminuir o nível de MATIZ.

O ajuste de MATIZ apenas estará disponível quando o NTSC 3.58/4.43 estiver aplicado em modo AV. Não aparecerá quando outro sistema de cores estiver a ser utilizado.

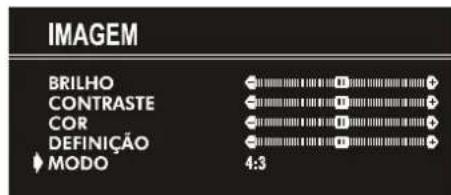

Menu do Modo:

Utiliza-se este menu para alterar o tamanho da imagem de acordo com a transmissão obtida.

• Se a função AUTO for seleccionada, o tamanho da imagem modificar-se-á de acordo com a transmissão.
• Seleccionando o modo 4:3, altera o ratio da imagem para 4:3.
• Seleccionando o modo 16:9, altera o ratio da imagem para 16:9.

Cada programa tem um modo de imagem configurado. Quando guarda um modo de imagem para um programa, os modos de imagem dos outros programas não ficam afectados.

Menu das Características

- Prima a tecla "MENU" para aceder ao menu principal. Aqui, seleccione CARACTERÍSTICAS utilizando as teclas "P ∧" ou "P ∨" e para aceder ao menu das características, prima as teclas "◀" ou "▶".

ou

- Para aceder diretamente ao Menu das Características, prima a tecla Amarela.

Temporizador:

- Quando acede ao Menu das características, a opção do "TEMPORIZADOR" aparece primeiro. Utilize a tecla “◀” ou “▶” para alterar os valores do temporizador entre APAGAR, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 ou 2:00:00 minutos. Depois de ter selecionado o tempo e deste ter passado, a TV passa ao modo standby.

Aparece no canto superior direito do seu monitor. Se o "TEMPORIZADOR" é ativado, este aparecerá juntamente com o canal de TV e desaparecerá ao final de 3 segundos.

0:15:00

Durante o último minuto da contagem decrescente, o tempo será exibido no canto superior direito do seu ecrã. Quando este chega a zero, a televisão coloca-se em "stand-by".

Bloqueio para Crianças:

Pode utilizar esta característica para impossibilitar o acesso das crianças à TV.

- O bloqueio para crianças deve estar ativado ou desativado. Quando está desativado, não interfere com as operações da TV. Quando está ativado, só pode controlar a TV através do telecomando. Neste caso, as funções do painel frontal não funcionam.

No menu das Características, prima as teclas “∧” ou “P √” para selecionar SEGURANÇA CRIANÇAS. Utilizando as teclas “◀” ou “▶” ativa ou desativa esta função.

CARACTERÍSTICAS
TEMPORIZADOR	APAGAR
SEGURANÇA CRIANÇAS IDIOMA	APAGARPORTUGUES

Idioma:

O menu de linguagem pode ser selecionado pressionando o botão “◀” ou “▶” no item de “IDIOMA”.

CARACTERÍSTICAS
TEMPORIZADOR SEGURANÇA CRIANÇAS IDIOMA	APAGAR APAGAR PORTUGUES

Menu de Instalação

- Prima a tecla "MENU" para aceder ao Menu principal. No menu principal, selecione Install e para aceder ao Menu de Instalação, utilize as teclas "P" ou "▶".

- Para aceder ao Menu Instalação, prima diretamente a Tecla AZUL.

Para programar um canal manualmente:

1) PROGRAMA é o primeiro item selecionado, depois de entrar no menu de "INSTALAÇÃO". Prima as teclas “◀” ou “▶” para selecionar o programa onde pretende guardar a estação sintonizada (também pode digitar o número do programa, utilizando as teclas numéricas).

2) Prima as teclas "P ∧" ou "P ∨" para selecionar a BANDA. Utilizando as teclas "◀" ou "▶", selecione a banda para efetuar a procura dos canais.

3) Com as teclas "P ∧" ou "P ∨", selecione PROCURA. A procura pode ser efetuada para a frente, com a tecla "◀" ou "▶", ou para trás com a tecla "▶".

- Se a estação sintonizada não é a que pretende, pode continuar a procurar utilizando as teclas “◀” ou “▶” novamente.

- Quando sintonizar a estação desejada, selecione Guardar, utilizando as teclas “▶” e guarde com o número de programa premindo as teclas “◀”.

Para deter a procura antes de encontrar um canal, prima a tecla “◀” ou “▶”.

- Se conhece a banda da emissão e o número do canal da estação que pretende sintonizar, não necessita de efetuar procura; selecione Tipo de Canal, que está no menu de Sintonização, utilizando as teclas "P ∧" ou "P ∨". Selecione a banda da estação, premindo as teclas “◀” ou “▶”. Depois selecione o CANAL, premindo as teclas "P ∧" ou "P ∨". Prima as teclas “◀” ou “▶” para encontrar o número do canal, ou digite diretamente o número da estação.

Na banda da estação, premindo as teclas “◀” ou “▶”, depois selecione o CANAL, premindo as teclas “P ∧” ou “P ∨”. Prima as teclas “◀” ou “▶” para encontrar o número do canal, ou digite diretamente o número da estação.

1. Se quiser dar um nome ao novo programa, siga as instruções descritas em "Para mudar o nome de um programa", que encontrará na página 80. 5) Se a qualidade da imagem e do som for deficiente, pode melhorá-la através da sintonização fina. Para realizar tal operação: No menu de sintonização, prima as teclas "P ∧" ou "P ∨" para selecionar SINTONIZAÇÃO FINA. Pode sintonizar avançando com a tecla "▶" e retrocedendo com a tecla "◀". 6) Quando obtiver uma melhor transmissão, deve guardá-la. Para o efeito, selecione GUARDAR utilizando as teclas "◀" ou "▶".

Se pretende modificar a configuração da programação atual (por exemplo, alterar o ajuste perfeito):

1. Selecione o número do programa que pretende modificar.
2. Mostrar o menu de INSTALAÇÃO.
3. Seguir as instruções de "Para Programar um canal manualmente:", na página 79 e mudar as definições do número actualmente atribuído.

Se quer dar um nome ao novo programa, siga as instruções descritas em "Para mudar o nome de um programa", que encontrará na página 80.

Nota:

Não utilize o Item Programa do Menu de INSTALAÇÃO para seleccionar o número do programa. Se seleccionar o número do programa com este item e guardar as configurações, as configurações do programa seleccionado cancelam-se.

Menu de Programa

Utiliza-se o Menu de Programação para que se visualize os nomes e números dos programas. Pode utilizar este menu para apagar um canal, para introduzir um canal, para denominar um canal e para auto guardar os programas.

Seleccione o PROGRAMA pressionando o botão "P ∧" ou "P √" e abra-o premindo o botão "◀" ou "▶". Quando entra no menu de um programa, todos os nomes e números desse programa aparecerão no ecrã. O número e o nome do programa seleccionado serão mostrados com a cor ciano. Todos os outros números dos restantes canais aparecerão a branco. Pode mover o número em ciano utilizando os botões "P ∧" ou "P √", "◀" ou "▶". Também é possível usar os dígitos para seleccionar os números do programa. À medida que passa por cima dos outros números de programa nesta direcção, para alcançar o programa que deseja, os canais correspondentes aos números do programa serão sintonizados e os números aparecerão em cor ciano.

Para mudar o nome de um programa:

• Coloque-se no canal que quer renomear ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão VERMELHO. Use os botões "◀" ou "▶" para seleccionar a posição e prima o botão "P ∧" ou "P √" para seleccionar uma letra.

Agora pressione o botão VERMELHO de novo para guardar ou o AZUL para cancelar NOME.

• Coloque-se no canal que quer apagar ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão AMARELO. Agora, o canal correspondente será apagado e todos os outros canais abaixo deste número subirão um número.

Agora pressione o botão AMARELO de novo para apagar ou o AZUL para cancelar APAGAR.

Para inserir um programa num número:

• Coloque-se no canal que quer introduzir ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão VERDE. Agora, use os botões "P ∧" ou "P ∨", "◀" ou "▶" para mover-se para o canal desejado.

Agora pressione o botão VERDE de novo para apagar ou o AZUL para cancelar INSERIR.

A.P.S.

Se introduzir este menu pode programar automaticamente os canais recebidos na sua TV, utilizando o A.P.S. (Sistema de Programação Automática).

1. Depois de aceder ao menu "PROGRAMA", prima a tecla azul para aceder ao menu A.P.S..
2. Para seleccionar o "IDIOMA", utilize as teclas "P ∧" ou "P ∨" e depois prima as teclas "◀" ou "▶" para seleccionar o Menu "IDIOMA".
3. Para seleccionar o "PAÍS", utilize as teclas "P ∧" ou "P ∨" e depois prima as teclas "◀" ou "▶" para seleccionar o país onde está localizado.
4. Se quer começar a programar, seleccione "INICIO" com o botão "P ∧" ou "P ∨", depois prima o botão "▶". Aparecerá a mensagem "A.P.S. ESTÁ ACTIVO" e A.P.S. automaticamente programa os canais recebidos nos números do seu televisor. Depois do A.P.S. parar, o menu de "PROGRAMA" aparece de novo.

Para cancelar A.P.S. pressione o botão "►".

Outras Características

Mute

Para cortar o som da TV, prima a tecla "Mute". O som desaparecerá. Para cancelar o mute, prima a tecla "Mute" novamente. O nível de som será o que tinha antes do mute, se premir a tecla "Mute" novamente.

Informação no Ecrã

Premindo esta tecla "i" aparecerá a seguinte informação no ecrã:

• O número e o nome do programa do canal selecionado, bem como o estado do som.
• Premindo a tecla novamente aparecerá o tempo atual.
• Premindo a tecla novamente desaparecerá a informação anterior.

Para mostrar a Hora

• Enquanto estiver a ver um programa de TV com transmissão Teletexto, pressione o botão "i" duas vezes. As horas atuais, capturadas do Teletexto, aparecerão no ecrã.
• Se o programa que está a ver não tem Teletexto, quando carregar nesta tecla, em vez da hora, aparece um retângulo.
• Para retirar a informação das horas, carregue novamente na tecla "i".

Quando a informação sobre a hora está no ecrã, entrar em qualquer outro menu fará com que esta informação desapareça.

Standard

Pode reconfigurar as configurações do menu Imagem (exceto a configuração do modo de imagem) para as configurações de fábrica.

- Prima a tecla "STANDARD" quando não tiver nenhum menu selecionado.

Prima o botão Controlo de VCR para controlar o seu VCR.

NOTA:

• Se o seu aparelho VCR não é da marca JVC, não pode utilizar estas teclas.
• Em alguns casos em que os aparelhos são JVC, algumas teclas não funcionam, pois depende das características dos aparelhos.
• Pode utilizar os botões ∧ / ∨ para escolher um canal que esteja a ser recebido pelo VCR.

Teletexto

O Teletexto é um serviço informativo que mostra textos no ecrã da TV. Utilizando o Teletexto, pode visualizar uma página de informação sobre um assunto que esteja disponível no índice.

Enquanto estiver a ver o Teletexto, não aparecerá nenhuma imagem dos programas.

Não terá disponível as opções Contraste, brilho ou cor, tendo no entanto disponível o controlo de volume no modo de texto.

• Sintonize uma emissora de TV que transmita o Teletexto.
• Pressione a tecla TEXT. Normalmente, aparecerá o índice no ecrã. Ative a tecla para o modo Texto.

Para selecionar uma página do Teletexto

• Prima as teclas numéricas para aceder à página pretendida. O número da página do Teletexto escolhida aparece na esquina superior esquerda do ecrã. O contador das páginas aparece até que a página selecionada apareça, mostrando a informação no ecrã.
• Pressione P para avançar página a página.
• Pressione P para voltar à página anterior.

Para selecionar a página índice

- Selecione a opção índice para ir diretamente à página índice.

Procurar uma página enquanto vê a TV

- Enquanto o Modo Teletexto está ativado, prima a tecla e mudará o modo para TV. Premindo novamente a tecla, muda o modo de TV para a última página de Teletexto. No modo TV, introduza um número de uma página, utilizando as teclas numéricas. Enquanto procura, permanecem os dígitos introduzidos. Quando localizar a página pretendida, aparecerá a indicação da página. Agora, já pode aceder ao modo de Teletexto, premindo a tecla.

Para selecionar texto com tamanho duplo.

• Selecione “para ver a metade superior da informação com tamanho duplo, pressione as teclas esquerda/direita para se mover pelo texto.
• Selecione “÷” para ver a metade inferior da informação.
• Selecione "÷" de novo para voltar ao tamanho normal.

Para mostrar informação "oculta"

• Selecione “? uma vez para mostrar a informação sobre perguntas em jogos ou divertimentos.
• Selecione de novo “? para revelar as respostas.

Para parar uma mudança automática de página

Pode existir mais informação numa página do Teletexto, e esta pode atualizar-se automaticamente depois de um período de tempo.

• Pressione “para parar a mudança automática de página.
• Pressione "para ver a página seguinte do texto atual.

As páginas do subcódigo são subsecções de páginas extensas de Teletexto, e só podem ser vistas secção por secção.

• Selecione a página requerida do Teletexto.
• Selecione "
• Selecione o número da página desejada do subcódigo, pressionando 4 dígitos. (p. ex. 0001)
• Se a página selecionada não aparecer num curto período de tempo, pressione “☒”. O programa da TV aparecerá no ecrã.
• Quando encontrar a página, aparece na parte superior esquerda do ecrã o número da página do Teletexto.
• Selecione "X" para mostrar a página do Teletexto.

Para sair do Teletexto.

- Carregue no botão “☒”. O ecrã passará ao modo TV.

Ligação de Equipamentos Externos

Antes de qualquer ligação:

• Apague todos os aparelhos incluindo a TV. • Leia os manuais que acompanham o equipamento.

Pressionando o botão "AV" no comando selecionará um dos seguintes modos de AV: (AV-1, AV-1 S e F-AV).

• Para voltar ao modo TV, prima repetidamente no botão AV ou nos botões "P ∧ " ou "P ∨". AV-1 (SCART) terminal: Euroconnector (21-pin, SCART)
• Entrada de Vídeo, entrada de Áudio e entrada RGB disponíveis.
• Saída de emissão de TV (Vídeo e Áudio) disponíveis. AV-1 S (SCART) terminal: Euroconnector (21-pin, SCART)
• Entrada de Vídeo, entrada S-VIDEO (Y/C) e entrada de Áudio estão disponíveis.
• Saída de Vídeo e Áudio disponíveis. F-AV (FRONTAL AV) terminal: Conectores RCA X 2
• Entrada de Vídeo e Áudio disponíveis.

Através do Euroconector

A sua TV tem duas tomadas Euroconector (ambas são opcionais). Se quiser ligar periféricos (ex. Vídeo, Descodificador, etc) que tenham euroconectores à sua TV, utilize as entradas AV-1 (SCART) e AV-1 S (SCART).

Modo AV-1 S

Se o equipamento que pretende ligar à sua TV suporta a saída S-Video (Y/C) desde o Euroconector, pode desta forma obter uma melhor qualidade da imagem se seleccionar modo AV-1 S e ligar o equipamento ao terminal AV-1 S (SCART) da sua TV. Leia o manual de instruções do aparelho e verifique se o aparelho possui tal característica.

Se tem um aparelho (por ex. Uma camcorder) que possui conectores RCA, ligue-os ao F-AV (Frontal AV) com os cabos de vídeo e de áudio.

Através da Tomada ANT

Se o aparelho não tem um Euroconector ou conectores RCA, ligue-o à TV com um cabo coaxial. Para mais detalhes, leia o manual que acompanha o aparelho.

- Para guardar o Teste de Sinal que vem com o equipamento, veja “Menu de Instalação” na página 79 e guarde-o no programa número 0. Pode ver as imagens desde o aparelho, utilizando para o efeito o número do programa onde guardou o sinal de teste.

TV e Vídeo Gravador

• Ligue os cabos coaxiais

Pode obter uma melhor qualidade da imagem com um euro cabo ao AV-1 e AV-1 S.

Reprodução NTSC

Ligar um gravador de vídeo NTSC a um terminal. Depois prima a tecla "AV" para seleccionar o modo AV correspondente. O sistema NTSC 3.58/4.43 pode ser visto deste modo automaticamente.

Ligar Auscultadores

Utilize a entrada de auriculares da sua televisão para ligar Auscultadores.

Sugestões

Cuidado com o Sistema

Limpe o ecrã com um pano macio humedecido. Não utilize produtos abrasivos para não danificar a proteção do aparelho.

Imagem com pouca qualidade

Selecionou o sistema de TV correto? Está o aparelho situado muito próximo dos altifalantes?

Montanhas e edifícios elevados podem provocar imagens duplas ou imagens fantasmas. Às vezes, pode melhorar a qualidade da imagem, alterando a direção da antena.

A imagem ou o Teletexto estão irreconhecíveis? Verifique que colocou a frequência correta

A qualidade da imagem pode piorar quando dois periféricos estão conectados à TV ao mesmo tempo. Neste caso, desligue um dos periféricos.

Falta de Imagem

A TV está ligada à antena corretamente? O cabo coaxial não está danificado? Se tem dúvidas, deve consultar o serviço técnico.

Não ter imagem significa que a sua TV não está a receber nenhuma transmissão. Premiu as teclas corretas do telecomando? Tente de novo.

Telecomando

A sua TV não responde à ação do telecomando. Prima a tecla STANDARD do telecomando, novamente.

Talvez as pilhas já estejam gastas. Se for assim, pode utilizar as teclas situadas na parte frontal da TV.

Selecionou o menu errado? Prima a tecla STANDARD para voltar ao modo TV ou prima a tecla MENU para voltar ao menu anterior.

Não há solução

Apague a TV e volte a ligar. Se não funcionar, deve contactar o serviço de Assistência Técnica; nunca deve tentar reparar sozinho.

Dados Técnicos

SISTEMA DE IMAGEM PAL B/G

GAMA DE CANAIS ...... VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

TV-CABO (S01-S41 / S75-S79)

NÚMERO DE CANAIS PRE SINTONIZADOS ..... 100

INDICADOR DO CANAL ...... NO ÉCRAN

ENTRADA ANTENA RF 75 Ohm (Não balanceado)

VOLTAGEM 220-240V AC, 50 Hz.

SAÍDAAUDIO .... Mono

TUBO IMAGEM 14" 14"

POTENCIA SAIDA AUDIO

(W_RMS)(% 10THD) 22

CONSUMO DE POTÊNCIA (W) (máx.) 59 59

DIMENSÕES (mm) AV14BJ8ENS AV14BM8ENS

A 377 378

L 446 374

A 334 332

PESO (Kg.) 9,75 9,4

Conteúdo

Alterar nome do programa:
