MANUAL DE UTILIZADOR Aqualtis AQ93F 69 EU HOTPOINT ARISTON

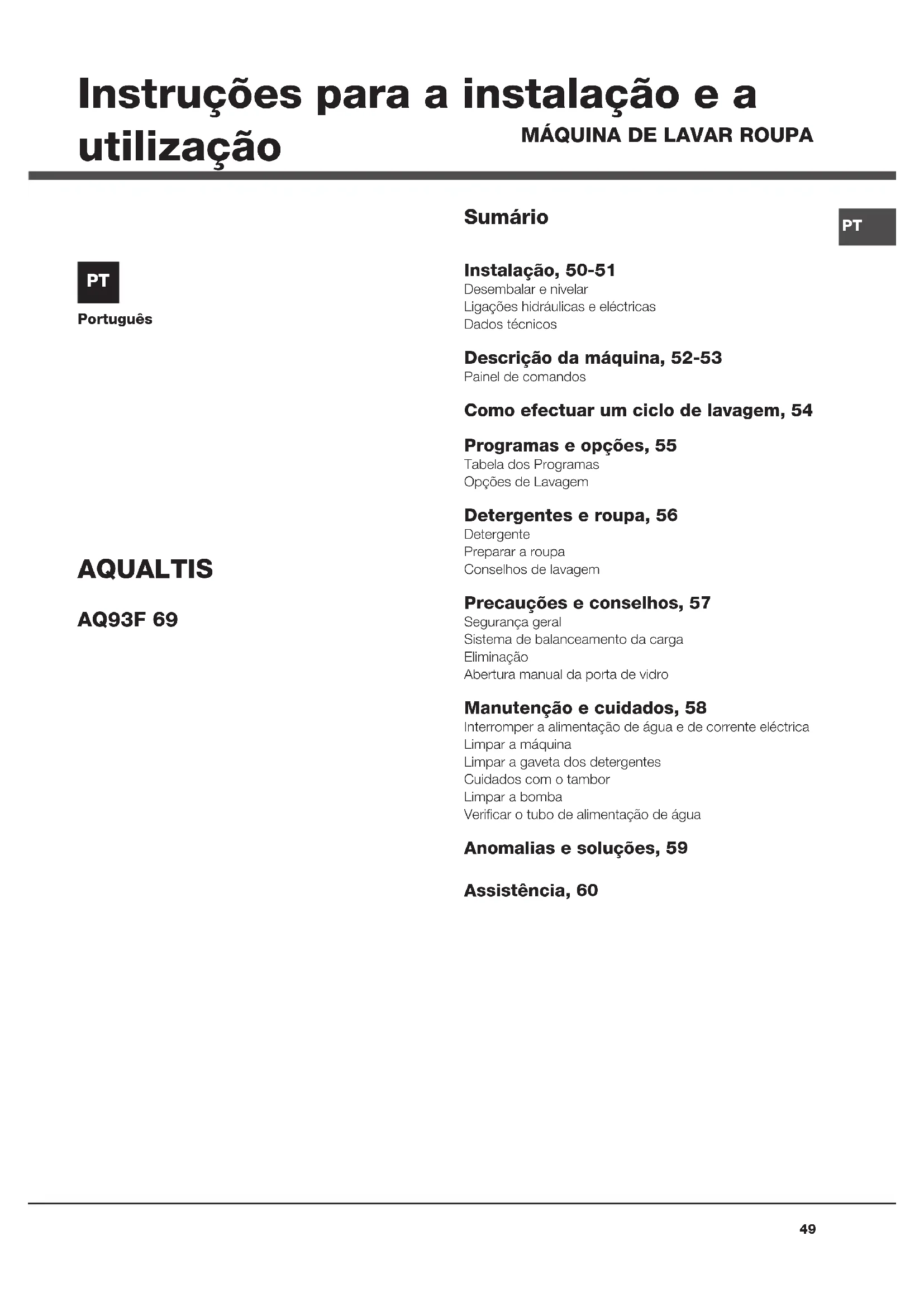

Português Sumário Instalação, 50-51 Desembalar e nivelarLigações hidráulicas e eléctricasDados técnicos Descrição da máquina, 52-53 Painel de comandos Como efectuar um ciclo de lavagem, 54 Programas e opções, 55 Tabela dos ProgramasOpções de Lavagem Detergentes e roupa, 56 DetergentePreparar a roupaConselhos de lavagem Precauções e conselhos, 57 Segurança geralSistema de balanceamento da cargaEliminaçãoAbertura manual da porta de vidro Manutenção e cuidados, 58 Interromper a alimentação de água e de corrente eléctricaLimpar a máquinaLimpar a gaveta dos detergentesCuidados com o tamborLimpar a bombaVerificar o tubo de alimentação de água Anomalias e soluções, 59 Assistência, 60

AQUALTIS AQ93F 69 Instruções para a instalação e a utilizaçãoPT

Instalação ! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança. ! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação. Desembalar e nivelar Desembalar

1. Uma vez desembalada a máquina de lavar roupas,

verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

2. Tire os 4 parafusos de

protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

3. Tampe os furos com as tampas em plástico contidas no

4. Conserve todas as peças; se for necessário transportar

a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos. ! Embalagens não são brinquedos para as crianças! Nivelamento

1. Posicione a máquina de lavar roupa sobre um

pavimento plano e rígido, sem encostá-la em paredes ou móveis.

irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus). ! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação. ! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação. Ligações hidráulicas e eléctricas Ligação do tubo de alimentação da água ! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja límpida.

alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

2. Realize a ligação do

tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

3. Tome cuidado para o tubo não ser dobrado nem

esmagado. ! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado). ! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado. ! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.51

Ligação do tubo de descarga Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão. Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água. ! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento. Ligação eléctrica Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;

• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);

• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);

• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha. ! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades. ! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil. ! Não empregue extensões nem fichas múltiplas. ! O cabo não deve ser dobrado nem apertado. ! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas. Dados técnicos ModeloAQ93F 69Medidas largura 59.5 cmaltura 85 cmprofundidade 64,5 cmCapacidade de 1 a 9 kg Ligações eléctri- cas veja a placa das características técnicas colocada na máquinaLigações hídricaspressão máxima 1 MPa (10 bar)pressão mínima 0.05 MPa (0.5 bar)capacidade do tambor 71 litrosVelocidade da centrifugaçãoaté 1.600 rotações por minutoProgramas de controlo confor-me as directivas 1061/2010 e 1015/2010programa ; temperatura 60°C;programa ; temperatura 40°C.Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: - 2004/108/CE (Compatibilidade Electro-magnética) - 2002/96/CE- 2006/95/CE (Baixa Tensão)

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

GAVETA DOS DETERGENTES

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo “Detergentes e roupa”. PAINEL DE COMANDOS

Descrição da máquina

1. recipiente para a pré-

lavagem: use detergente em pó. ! Antes de deitar detergente verifique se há dentro a gaveta adicional 3.

2. recipiente para a

lavagem: No caso do uso de detergente líquido, aconselha- se usar a parede divisória A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

3. Gaveta adicional: água de Javel

! Se utilizar a gaveta adicional 3 exclui-se a pré- lavagem. recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados. Modalidade de Stand by Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reactivação da máquina. Consumo em off-mode: 1 W Consumo em Left-on: 1 W

Painel de comandos Botão com indicador luminoso ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem. Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a “Tabela dos Programas”. Durante a lavagem o selector permanece parado. Botão TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botão CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado pelo visor acima (ver “Como efectuar um ciclo de lavagem”). Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso (ver “Como efectuar um ciclo de lavagem”). Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem - Enxaguamento - Centrifugação – Descarga ). A escrita acende-se quanto o ciclo tiver terminado. Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador “LOCK” estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão. Indicador luminoso LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver “Como efectuar um ciclo de lavagem”). Botão com indicador luminoso BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Indicador luminoso ECO: o ícone irá acender-se quando, ao modificar os parâmetros de lavagem, irá obter- se uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade “Stand by” o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%. Botão TEMPERATURA Selector de PROGRAMAS Botões com Indicadores luminosos OPÇÕES Indicador luminoso de LOCK Botão com indicador luminoso START/ PAUSE Ícone FASES DE LAVAGEM Botão CENTRIFUGAÇÃO Botão INÍCIO POSTERIOR Botão com indicador luminoso BLOQUEIO DAS TECLAS Botão com indicador luminoso ON/OFF Indicador luminoso ECO VISOR Botões com Indicadores luminosos OPÇÕESPT

Observação: a primeira vez que utilizar a máquina de lavar roupa, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90º sem pré-lavagem.

1. LIGAR A MÁQUINA. Carregar no botão . Todos

os indicadores se acenderão por 1 segundo e logo em seguida permanecerá aceso o indicador do botão , o indicador luminoso START/PAUSE começará a piscar lentamente.

2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque

a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte .

3. DOSAGEM DO DETERGENTE. Extrair a gaveta e

deitar o detergente nos específicos recipientes como explicado no parágrafo “Descrição da máquina”.

PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificados.

6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar

os específicos botões no painel de comandos: Modificar a temperatura e/ou a centrifugação. A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão pode-se reduzir a temperatura progressivamente até a lavagem a frio ( ). Carregando no botão pode-se reduzir a centrifugação progressivamente até a sua exclusão ( ). Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos. ! Excepção: seleccionando o programa a temperatura pode ser aumentada até a 90º. Programar um início posterior. Carregue no relativo botão até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto ao símbolo que pisca. Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e a duração do ciclo. Ao carregar no botão uma vez, será visualizado o tempo de atraso programado. Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita OFF; o símbolo irá apagar-se. ! Uma vez pressionado o botão START/PAUSE o valor do atraso poderá ser modificado somente diminuindo. Modificar as características do ciclo. Carregar nos botões OPÇÕES para personalizar a lavagem conforme as próprias exigências.

• Carregar no botão para activar a opção; o respectivo indicador luminoso irá acender-se.

• Carregar novamente no botão para desactivar a opção; o respectivo indicador luminoso irá apagar-se. ! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada. ! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo.

7. INICIAR O PROGRAMA. Carregar no botão START/

PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/ PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

8. FIM DO PROGRAMA. É indicado pela escrita

END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina. ! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla até que o ciclo será interrompido e a máquina irá desligar-se. Saquinho para acolchoados, cortinas e peças delicadas Graças ao especial saquinho fornecido com o produto, a Aqualtis consente lavar também as peças mais preciosas e delicadas garantido a máxima protecção. Recomenda- se o uso do saquinho para a lavagem de acolchoados e edredões com forro externo realizado em material sintético. Como efectuar um ciclo de lavagem55

Se desejar efectuar também o alvejo, coloque a gaveta adicional 3, fornecida, na gaveta 1. Quando deitar a água de javel, não ultrapasse o nível “máx” indicado no pino central (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer o programa “Enxaguamento” e activar a opção “Super Lavagem” . ! Não pode ser activada com os programas , , , , , , , , . Economizar Tempo Seleccionando esta opção, diminui de até 50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas. ! Não pode ser activada com os programas , , , , , , , , . Opções de Lavagem Extra Enxaguamento Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheira ou com grandes doses de detergente. ! Não pode ser activada com os programas , , , , . Engomar Fácil Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão “Engomar Fácil”. ! Não pode ser activada com os programas , , , , . Super Lavagem Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia.

(*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa. Programas e opções Tabela dos Programas Para todos Test Institutes: 1) Programa de controlo segundo a norma 2010/1061: configurar o programa com uma temperatura 60°C. Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60ºC. A temperatura efectiva de lavagem pode ser diferente daquela indicada.2) Programa de controlo segundo a norma 2010/1061: configurar o programa com uma temperatura 40°C. Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40ºC. A temperatura efectiva de lavagem pode ser diferente daquela indicada.3) Programa longo para algodão: configurar o programa com uma temperatura 40°C.4) Programa curto para algodão: configurar o programa com uma temperatura de 40ºC.5) Programa longo para sintetico: configurar o programa com uma temperatura 40°C.Icone Descrição do ProgramaTemp. max. (°C) Velocità max. (rotações por minuto)Detergentes e aditivosCarga max. (Kg) Humidade residual %Consumo de energia kWh Água total ltDuração cicloPré- lavagemLava- gem Água de Javel Ama- ciadorAlgodão (2-3): brancos e coloridos delicados muito sujos.40° 1600 - 9 44 0,85 82 182’Sintéticos resistentes60° 800 - 5 48 1,00 57 115’Sintéticos resistentes (5)40° 800 - 5 48 0,64 55 94’Brancos60° 1600 -

2,5 - - - 77’ Edredões: para peças com enchimento em plumas de ganso.30° 1200 -

1 - - - 80’Lã: para lã, cashmere, etc.40° 800 -

2,5 - - - 100’Mix 30’: para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).30° 800 -

9 44 2,01 101 205’Algodão (1): brancos e coloridos resistentes muito sujos. 60° (Max. 90°C)1600 - 9 44 1,051 76 177’ A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temper- atura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.PT

Detergente A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: mesmos os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza. Aconselha-se:

• usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.

• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.

• usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem. ! Não use detergentes para lavagem à mão, porque formam espuma demais. ! Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60ºC. ! Seguir as indicações fornecidas pelo produtor na embalagem do detergente. Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.

• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas;

• Esvazie as algibeiras e verifique se há botões soltos;

• Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa enxuta. Quanto pesa a roupa? 1 lençol 400-500 gr. 1 fronha 150-200 gr. 1 toalha 400-500 gr. 1 roupão 900-1200 gr. 1 toalha de rosto 150-250 gr. 1 calça de ganga 400-500 gr. 1 camisa 150-200 gr. Conselhos de lavagem Brancos: utilize o ciclo para a lavagem de peças brancas. O programa foi estudado para preservar no tempo a luminosidade das peças brancas. Para obter melhores resultados, recomenda-se o uso de detergente em pó. Coloridos: utilizar o ciclo para a lavagem de peças de cor clara. O programa foi estudado para preservar no tempo a luminosidade das cores. Escuros: utilizar o ciclo para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras. Camisas: utilize o específico ciclo para lavar camisas de vários tipos de tecido e cores para garantir o máximo cuidado. Edredões: para lavar peças com enchimento de plumas de ganso de casal ou de solteiro (com peso inferior a 3,5 kg), travesseiros, jaquetas, utilizar o programa específico . Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os ¾ do volume do próprio tambor. Para obter óptimos resultados de lavagem recomenda- se utilizar o detergente líquido dosado na gaveta dos detergentes. Acolchoados: para lavar os acolchoados com forro sintético, use o específico saquinho fornecido com o produto e o programa . Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó. Anti-alérgico: utilizar o programa para remover as principais causas de alergia, como pólen, ácaros, pelos de gato e cão. Ultradelicado: utilize o programa para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes. Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas. Para a lavagem de peças de Seda e Cortinas (dobre-as e coloque-as dentro do saquinho fornecido com o produto), seleccionar o ciclo e activar a opção ; a máquina terminará o ciclo com a roupa de molho e o indicador luminoso irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão . Lã: O ciclo de lavagem “Lã” desta máquina de lavar roupa Hotpoint-Ariston foi testado e aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo produtor do electrodoméstico. Hotpoint-Ariston é a primeira marca de máquinas de lavar roupa a obter a certificação Woolmark Apparel Care - Platinum da Woolmark Company pelo seu desempenho de lavagem e consumo de água e energia. (M1135) Manchas resistentes: tratar as manchar mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem. Detergentes e roupa57

os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores. Abertura manual da porta de vidro Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

2. verifique que o nível de

água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

5. abra a porta; se ainda não

conseguir, repita a operação.

6. monte outra vez o painel, certifique-se, antes de

empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras. Precauções e conselhos ! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi projectado exclusivamente para um uso doméstico.

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.

• Esta máquina de lavar roupa deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste livrete.

• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

• Não toque a água de descarga, que poderá chegar a temperaturas altas.

• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da máquina a funcionar.

• Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

• Antes de colocar a roupa controle que o tambor esteja vazio. Sistema de balanceamento da carga Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas. Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção. Limpar a máquina A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos. Limpar a gaveta dos detergentes Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura).Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente. Cuidados com o tambor
• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis. Limpar a bomba Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).2. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);3. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);4. limpe o interior com cuidado;5. enrosque outra vez a tampa;6. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras. Verificar o tubo de alimentação de água Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Manutenção e cuidados59

Anomalias e soluções Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista. Anomalias: A máquina de lavar roupa não liga. O ciclo de lavagem não inicia. A máquina não carrega água. A porta da máquina está bloqueada. A máquina carrega e descarrega água continuamente. A máquina não descarrega ou não realiza centrifugação. A máquina de lavar roupa vibra muito durante a centrifugação. A máquina está a perder água. Os ícones relativos à “Fase em curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF. Está a formar-se demasiada espuma. A porta da máquina está bloqueada. Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão START/PAUSE não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um atraso de uma hora no início.

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão START/PAUSE não foi pressionado.

• Seleccionando a opção “Engomar fácil ”, no fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão “Engomar fácil ”.

• O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja “Instalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

• Da descarga na parede não foi sangrado o ar.

• No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja “Programas e opções”).

• Está activada a opção “Engomar Fácil”: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”).

• O tubo de descarga está dobrado (veja “Instalação”).

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• A carga está desbalanceada (veja “Detergentes e roupa”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está bem fixado (veja “Instalação”).

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

• Efectue o procedimento de desbloqueio manual (veja “Precauções e conselhos”). Nota: para sair do “Demo Mode”, desligue a máquina de lavar roupa, carregue contemporaneamente por 3 segundos nos botões “START/PAUSE” e “ON/OFF” .PT

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado. ! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento. ! Nunca recorra a técnicos não autorizados. Comunique:

• o modelo da máquina (Mod.);

• o número de série (S/N). Estas informações encontram-se na placa de identificação colocada no aparelho. Assistência
