MANUAL DE UTILIZADOR Relaxx'x Prosilence Plus BGS5330A BOSCH

mbalaje El embalaje protege el aspirador de posibles desper- fectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos materia- les aprovechables. Por este motivo, entregar los apa- ratos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Consultar las alternativas vigentes para la eliminación de resi- duos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuan- do no contengan ninguna sustancia que no pueda desecharse con la basura doméstica. Observaciones respecto a la etiqueta energética Esta aspiradora es una aspiradora de uso general. Para obtener la eficiencia energética y las clases de poder de limpieza declaradas al aspirar alfombras, uti- lizar la boquilla universal intercambiable. Para obtener la eficiencia energética y las clases de poder de limpieza declaradas en suelos duros con jun- tas y ranuras, utilizar la boquilla para suelos duros incluida. Los valores indicados en la etiqueta energética han sido determinados conforme a los procedimientos de medición prescritos (según la norma EN60312-1).17 Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eliminados. => Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. => O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. => Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá-lo sobre arestas vivas. Certifique-se de que, durante o enrolamento auto- mático do cabo, a ficha não é projetada contra pes- soas, partes do corpo, animais ou objetos. => Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica auto- rizado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em obras de construção. => A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quan- do não estiver a aspirar.

Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Uso a que se destina Este aspirador destina-se exclusivamente a uso domés- tico, não devendo ser utilizado para fins industriais. Utilize o aspirador apenas de acordo com as instru- ções do presente manual. O fabricante não se respon- sabiliza por eventuais danos causados por uma utiliza-

ão indevida ou erros de manuseamento. Por isso, tenha em atenção as seguintes recomenda- ções! O aspirador só pode ser utilizado com: peças de substituição e acessórios ou acessórios especiais originais Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: - pequenos animais (por ex., moscas, aranhas, ...). - substâncias nocivas para a saúde, objectos pontia- gudos, substâncias quentes ou incandescentes. - substâncias húmidas ou líquidas. - substâncias e gases facilmente inflamáveis ou explosivos. - cinzas, fuligem de lareiras e de instalações de aquecimento central. - pó de toner de impressão e cópia. Indicações de segurança Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as instruções de segurança aplicáveis. Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou que não dispo- nham de experiência suficiente, excepto sob vigilância ou sob instruções especí- ficas de utilização segura do aparelho, e desde que entendam os perigos resul- tantes da mesma. Não deixe que crianças brinquem com o aparelho.18 No final da vida útil do aparelho deverá dar-lhe um

cordo com as normas em vigor. !Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A.

o caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de

otência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos

Aparelhos usados Os aparelhos usados contêm frequentemente mate- riais com valor. Por isso, no final de vida útil do apa- relho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um ven- dedor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eli- minados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida. Notas sobre a etiqueta energética No caso deste aspirador trata-se de um aspirador de uso geral. Para obter a eficiência energética e classe de eficácia de limpeza declaradas em tapetes, utilize a escova uni- versal comutável. Para obter a eficiência energética e classe de eficácia de limpeza declaradas de aspiração em soalhos rijos com fendas e fissuras, utilize a escova para pavimento rijo incluída Os valores indicados na etiqueta energética foram esta- belecidos de acordo com o método de medição prescrito (em conformidade com a norma EN60312-1).

Escova TURBO-UNIVERSAL® para estofos BBZ42TB Para escovar e aspirar numa só pas- sagem mobiliário estofado, colchões, assentos de automóveis, etc. Especialmente adequada para aspirar pelos de animais. A escova

otativa é acionada através do fluxo de ar do aspirador. Não é necessária qualquer ligação elétrica. B Escova TURBO-UNIVERSAL® para pavimentos BBZ102TBB

ara escovar e aspirar, numa só pas- sagem, tapetes e alcatifas de pelo curto ou qualquer tipo de pavimen- to. Especialmente adequada para aspir- ar pelos de animais. A escova rotati- va é acionada através do fluxo de ar do aspirador. Não é necessária qualquer ligação elétrica. C Bocal para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, tijoleira, terracota, etc.) D Bocal para pavimentos rijos BBZ124HD Com 2 rolos de escova rotativos Para a conservação de pavimentos delicados e uma melhor recolha da sujidade mais intensa. Colocação em funcionamento Figura a)Insira a tubuladura da mangueira na abertura de sucção do aparelho e encaixe de forma audível. b)Para retirar a mangueira de aspiração, pressione os dois botões de encaixe laterais e puxe a mangueira. Figura a)Insira a pega no tubo telescópico. Para desencaixar, rode a pega ligeiramente e retire-a do tubo. b)Insira a pega no tubo telescópico até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora.

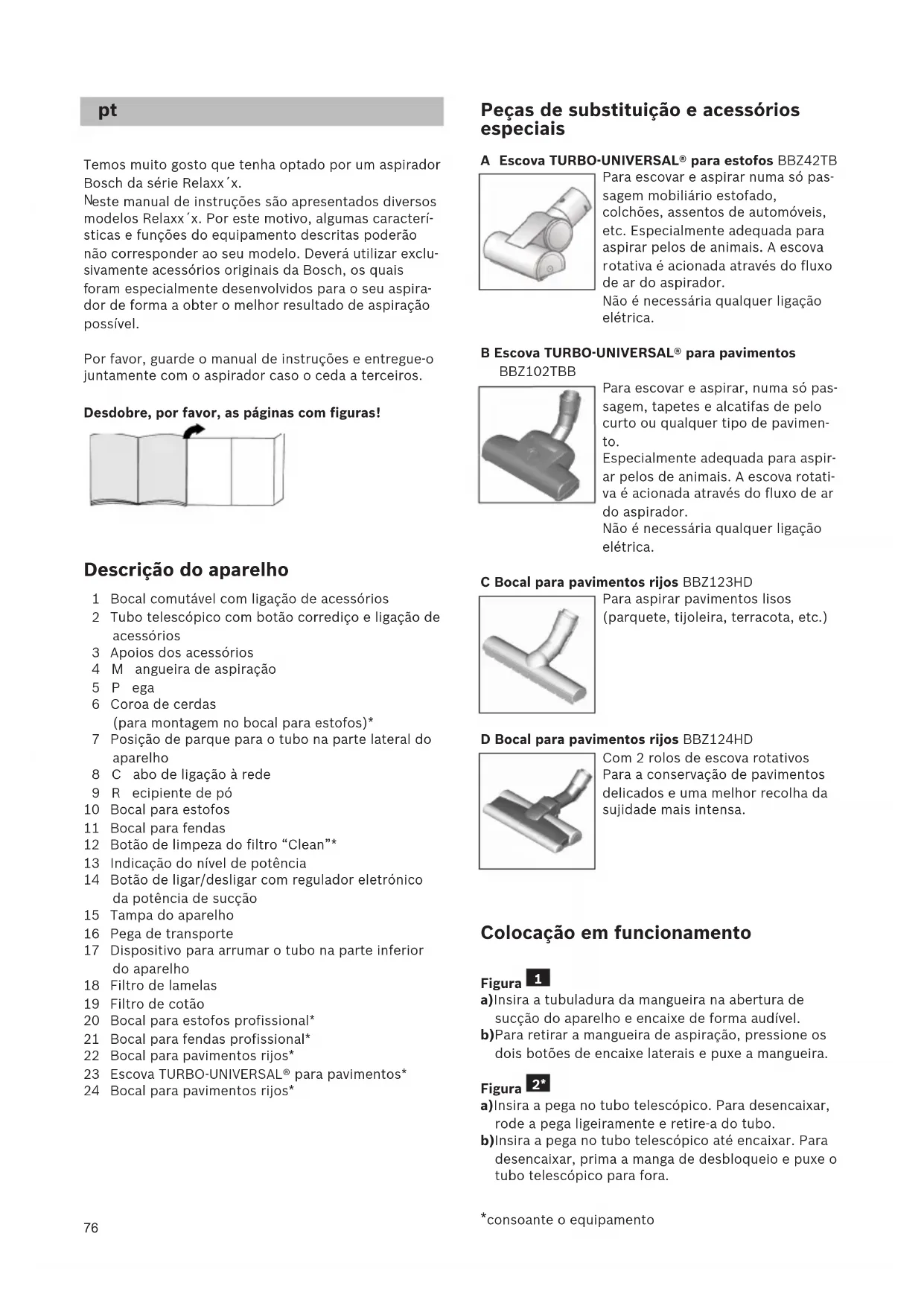

Temos muito gosto que tenha optado por um aspirador Bosch da série Relaxx´x.

este manual de instruções são apresentados diversos modelos Relaxx´x. Por este motivo, algumas caracterí- sticas e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclu-

ivamente acessórios originais da Bosch, os quais

oram especialmente desenvolvidos para o seu aspira- dor de forma a obter o melhor resultado de aspiração possível. Por favor, guarde o manual de instruções e entregue-o juntamente com o aspirador caso o ceda a terceiros. Desdobre, por favor, as páginas com figuras! Descrição do aparelho 1 Bocal comutável com ligação de acessórios 2 Tubo telescópico com botão corrediço e ligação de acessórios 3 Apoios dos acessórios 4Mangueira de aspiração 5Pega 6 Coroa de cerdas (para montagem no bocal para estofos)* 7 Posição de parque para o tubo na parte lateral do aparelho 8Cabo de ligação à rede 9Recipiente de pó 10 Bocal para estofos 11 Bocal para fendas 12 Botão de limpeza do filtro “Clean”* 13 Indicação do nível de potência 14 Botão de ligar/desligar com regulador eletrónico da potência de sucção 15 Tampa do aparelho 16 Pega de transporte 17 Dispositivo para arrumar o tubo na parte inferior do aparelho 18 Filtro de lamelas 19 Filtro de cotão 20 Bocal para estofos profissional* 21 Bocal para fendas profissional* 22 Bocal para pavimentos rijos* 23 Escova TURBO-UNIVERSAL® para pavimentos* 24 Bocal para pavimentos rijos*

*consoante o equipamento77

)Encaixe o tubo telescópico na tubuladura do bocal. Para desencaixar, rode o tubo ligeiramente e retire-o do bocal. b)Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar, prima a manga de desblo- queio e puxe o tubo telescópico para fora. Figura ● Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o compri- mento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo telescópico completa- mente extraído. Figura a)Insira os apoios dos acessórios na posição pretendi- da no tubo telescópico. b)Introduza o bocal para estofos com coroa de cerdas e bocal para fendas por cima ou por baixo, com ligei- ra pressão nos apoios dos acessórios. Figura ●Segure no cabo de ligação à rede pela ficha, puxe-o para fora até atingir o comprimento pretendido e introduza a ficha na tomada. Figura ● Ligue ou desligue o aspirador, premindo o botão de ligar/desligar. Figura Regular a potência de sucção Rodando o botão de regulação é possível ajustar de forma contínua a potência de sucção desejada. Gama de baixa potência => Para aspirar materiais delicados como, p. ex., estofos delicados, cortinados, etc. Gama de potência média => Para a limpeza diária de pouca sujidade. Gama de elevada potência => Para a limpeza de pavimentos robustos, pavimentos rijos e em caso de muita sujidade. Aspiração

Atenção Os bocais são sujeitos a um certo desgaste, indepen- dentemente das características do seu soalho (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola de passagem do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.

*consoante o equipamento

juste o bocal comutável: Tapetes e alcatifas => Pavimento rijo/parquete => Se aspirar partículas maiores, tenha em atenção que

stas devem ser aspiradas uma a uma e cuidadosamen- te, de forma a não entupir o canal de aspiração do bocal. Se necessário, deverá levantar o bocal para poder aspi- rar as partículas de sujidade mais facilmente.

igura Aspirar com acessórios adicionais Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a)Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b)Bocal para estofos, que se destina a aspirar mobi- liário estofado, cortinados, etc. c)Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Em função da utilização pretendida, volte a inserir o bocal para fendas e o bocal para estofos nos apoios dos acessórios. d)Bocal para fendas profissional Bocal para fendas extra longo para limpar fendas, cantos e espaços intermédios, p. ex., no automóvel, etc. e)Bocal para estofos profissional Para limpeza simples e rigorosa de mobiliário estofa- do, cortinados, etc. Para limpar, aspire simplesmente o bocal para esto- fos profissional com a pega. f) Bocal para aspirar pavimentos rijos (ladrilhos, par- quete, etc.) Figura Limpeza do bocal para pavimentos rijos a)Para limpar, aspire o bocal por baixo. b)Corte os fios e cabelos enrolados com uma tesoura e aspire. Figura Se interromper a aspiração por pouco tempo, pode uti- lizar o dispositivo de parque para o tubo, localizado na parte lateral do aparelho. ●Depois de desligar o aparelho, insira o gancho do bocal na posição de parque para o tubo. Figura Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficiente, também pode transportar o aparelho pela pega de transporte.

Desligue o aparelho. ●Desligue a ficha da tomada. ● Puxe ligeiramente o cabo de ligação à rede e solte-o. (O cabo enrola-se automaticamente). Figura

Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e encolha-o. Figura Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo existente na parte de baixo do aparelho.

)Monte o aparelho na pega. b)Insira o gancho localizado no bocal no dispositivo para arrumar o tubo. Esvaziar o recipiente de pó Figura Para obter um bom resultado de aspiração, o recipien- te de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando se deposita visivelmente pó ou sujidade no filtro de cotão ou quan- do o pó atingir o nível da marcação numa posição do recipiente. Ao esvaziar o recipiente de pó, verifique sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Figura Figura a)Abra a tampa do aparelho puxando pela lingueta de fecho. b)Retire o recipiente de pó do aparelho com a ajuda da pega. Figura a)Desbloqueie a unidade de filtro do recipiente de pó acionando o botão de desbloqueio. b)Retire a unidade de filtro do recipiente de pó e esva- zie o recipiente de pó. Figura a)Insira a unidade de filtro no recipiente de pó, certifi- cando-se de que assenta corretamente. A seta na tampa do filtro tem de apontar no sentido da lingue- ta de fecho. b)Pressione a tampa do recipiente, até esta encaixar de forma audível. c)Ao encaixar o recipiente de pó novamente no aparel- ho, certifique-se de que assenta corretamente. Feche a tampa do aparelho até a lingueta de fecho encaixar novamente.

tenção Se notar uma resistência ao fechar a tampa, verifique se os filtros estão completos e corretamente coloca- dos assim como o recipiente de pó. Manutenção do filtro

impar o filtro de lamelas O seu aparelho está equipado com a chamada função "Sensor Control". Figura + Figura . Esta função controla permanentemente se o seu aspira- dor atinge o seu nível de potência ideal. O indicador luminoso sinaliza se é necessário proceder à limpeza

o filtro de lamelas, a fim de atingir novamente o seu nível de potência ideal. Aspirador com função “RotationClean” Figura O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indi- cador piscar a vermelho, o filtro de lamelas tem de ser limpo. A potência do aparelho é automaticamente redu- zida para o mínimo. Figura ●Desligue o aparelho para limpar o filtro de lamelas.

Atenção: a limpeza do filtro só é possível com o aparelho desligado. ● Abra a tampa do aparelho puxando pela lingueta de fecho. ●Para limpar o filtro de lamelas, rode o botão pelo menos 3 vezes a 180°. Se o indicador não se acender, pode proceder à limpe- za do filtro mesmo com a potência de aspiração reduzi- da. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve proceder à limpe- za, o mais tardar, quando o indicador “Sensor Control” se acender. Se, apesar de realizada uma limpeza do filtro de lame- las, a indicação piscar 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica permanentemen- te aceso a vermelho. ●Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Figura 23*21* 21* 22*

*consoante o equipamento79 Aspirador com função “SelfClean”

igura O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indi- cador piscar a vermelho, o aparelho desliga-se automa- ticamente. A limpeza do filtro é ativada e executada pelo motor de

impeza integrado. Se o aparelho for limpo 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica vermelho.

Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Figura Figura Se necessário, pode premir o botão de limpeza do fil- tro “Clean" para ativar o processo de limpeza manual- mente com o aparelho ligado. Se o indicador não se acender, pode proceder à limpe- za do filtro mesmo com a potência de sucção reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Figura Em caso de muita sujidade, o filtro de lamelas também pode ser lavado. a)Rode a parte inferior da unidade de filtro no sentido contrário ao dos ponteiros do relógio, até ao batente. Retire o filtro de lamelas da unidade de filtro. b)Lave o filtro de lamelas sob água corrente. c)Depois de totalmente seco, insira o filtro de lamelas na unidade de filtro e bloqueie a parte inferior rodan- do no sentido dos ponteiros do relógio. Regra geral, se o aparelho for utilizado corretamente a nível doméstico, não é necessário retirar o filtro de lamelas e limpá-lo manualmente para obter o nível de potência ideal do aspirador.

Atenção: não escove o filtro de lamelas! ●Para uma limpeza normal a seco, bata simplesmente com o filtro no rebordo da tampa! ●Para uma limpeza mais profunda, lave o filtro por fora com água e, antes de voltar a utilizá-lo no aspira- dor, deixe-o secar bem! Limpar o filtro de cotão O filtro de cotão deve ser limpo em intervalos regulares para um funcionamento otimizado do aspirador. 23*

*consoante o equipamento

Abra a tampa do aparelho e retire o recipiente de pó do aparelho. Figura a)Retire a unidade de filtro do recipiente de pó. b)Limpe o filtro de cotão. ●Regra geral é suficiente sacudir ou bater ligeiramente no cartucho do filtro ao esvaziar o recipiente de pó,

ara que as eventuais partículas de pó se soltem. ● Se desejar lavar o filtro de cotão, retire primeiro o fil- tro de lamelas da unidade de filtro. O filtro de lame- las só pode voltar a ser inserido na unidade de filtro depois de o filtro de cotão estar totalmente seco. Limpar o filtro de proteção do motor

filtro de proteção do motor deve ser sacudido leve- mente ou lavado regularmente! Figura a)Abra a tampa do aparelho e retire o filtro de pro- teção do motor. b)Limpe o filtro de proteção do motor sacudindo-o. Em caso de elevado grau de sujidade, é recomendável lavar o filtro de proteção do motor. Deixe o filtro secar completamente. c)Após a limpeza, insira o filtro de proteção do motor no aparelho e feche a tampa do aparelho. Limpar o filtro de saída do ar O filtro de saída do ar foi concebido de modo a não ser necessário proceder à sua substituição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração mantém-se independentemente de uma eventual color- ação da superfície do filtro. Limpar o filtro HEPA Figura ● Abra a tampa do aparelho e retire o recipiente de pó. Figura a)Abra a tampa lateral através da lingueta de fecho. b)Desbloqueie a unidade de filtro com o filtro Hepa, puxando pelas duas linguetas de fecho, e retire-a do aparelho. c)Sacuda a unidade de filtro e lave-a sob água corren- te. d)Volte a inserir a unidade de filtro no aparelho somen- te depois de a mesma secar completamente, certifi- cando-se de que as linguetas de fecho encaixam de forma audível. e)Feche a porta lateral até a lingueta de fecho encaixar de forma audível. f) Insira o recipiente de pó no aparelho e feche a tampa do mesmo.

e fecho, e retire-a do aparelho. c)Retire a esponja filtrante e o microfiltro da armação do filtro. d)Lave a esponja filtrante e o microfiltro sob água cor- rente. e)Volte a inserir a esponja filtrante e o microfiltro na armação do filtro somente depois de estes secarem

ompletamente. f) Insira a unidade de filtro no aparelho, certificando-se de que as linguetas de fecho encaixam de forma audível. g)Feche a porta lateral até a lingueta de fecho encaixar de forma audível. h)Insira o recipiente de pó no aparelho e feche a tampa do mesmo. Indicações de limpeza Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plá- stico podem ser tratados com os produtos usuais para a limpeza de plásticos.

Atenção: não utilize detergentes abrasivos, limpa- vidros ou produtos lava-tudo. Jamais introduza o aspirador na água. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.
