MANUAL DE UTILIZADOR LE46C670M1S SAMSUNG

Español BN68-02631A-Spa.indb 54 2010-3-3 18:40:38 Esta página se ha dejado en blanco expresamente BN68-02631A-Spa.indb 55 2010-3-3 18:40:38 As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio. Aviso sobre a televisão digital

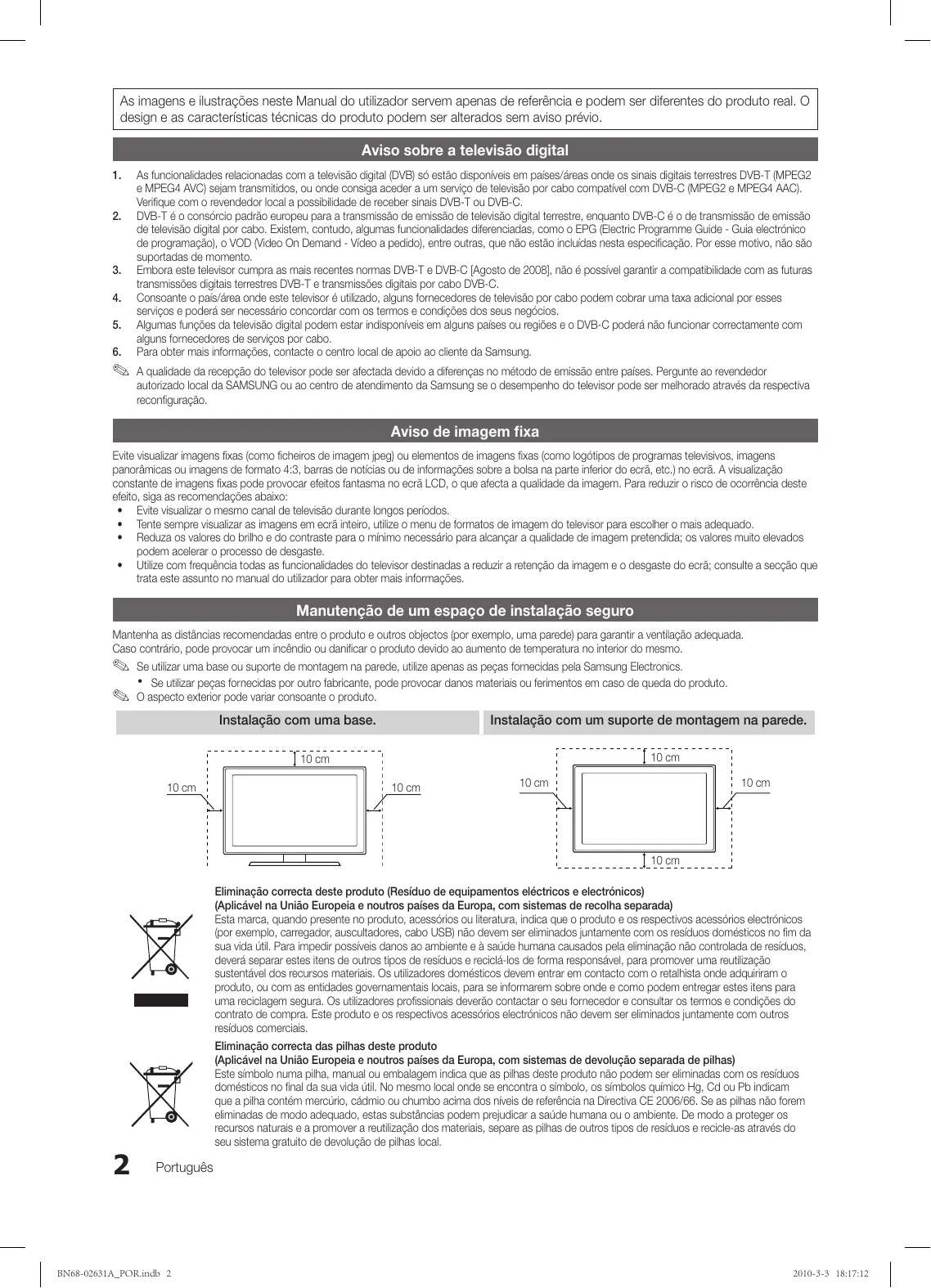

As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung. ✎✎ A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração. Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode provocar efeitos fantasma no ecrã LCD, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo:

• Evite visualizar o mesmo canal de televisão durante longos períodos.
• Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado.
• Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste.
• Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações. Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. ✎✎ Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. xx Se utilizar peças fornecidas por outro fabricante, pode provocar danos materiais ou ferimentos em caso de queda do produto. ✎✎ O aspecto exterior pode variar consoante o produto. Instalação com uma base. Instalação com um suporte de montagem na parede. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos) (Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada) Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais.

Eliminação correcta das pilhas deste produto (Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas) Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químico Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local. Português BN68-02631A_POR.indb 2 2010-3-3 18:17:12 Índice Introdução

Acessórios Apresentação do painel de controlo Apresentação do telecomando Ligação a uma antena Plug & Play (Configuração inicial) Ligações

Ligação a um dispositivo AV Ligação a um dispositivo de áudio Alteracao da fonte de entrada Funcionalidades básicas

Como percorrer os menus Utilização do botão INFO (Guia actual e seguinte) Planeamento de visualizações Canal Imagem Som Configuracao Suporte Funcionalidades avançadas

Ligação a um PC Ligacao de rede Media Play Anynet+ Internet@TV AllShare Outras informações

Funcionalidade de teletexto de canais analógicos Instalação do suporte de montagem na parede Montagem dos cabos Dispositivo anti-roubo Kensington Fixacao do televisor a parede Resolucao de problemas Caracteristicas tecnicas Índice remissivo

Esta função pode ser utilizada carregando no botão TOOLS do telecomando. Nota Manual passo a passo Português BN68-02631A_POR.indb 3

2010-3-3 18:17:12 Introdução Acessórios ✎ Certifique-se de que os itens seguintes são fornecidos com o seu televisor LCD. Se faltar algum acessório, contacte o seu revendedor. ✎ A cor e a forma dos itens podem variar consoante os modelos. y Telecomando e pilhas (2 pilhas AAA) y Manual do utilizador y Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais) y Pano de limpeza y Cabo de alimentação (Televisores com 46 a 55 polegadas) y Tampa y Braçadeira de cabos y Anel de suporte (4ea) Consulte o manual fornecido em separado para instalar a base.

y Base (1EA) y Base guia (1EA) (M4 X L12) y Parafusos (9EA) (apenas para modelos de 32 polegadas: 8EA) Apresentação do painel de controlo ✎ A cor e a forma do produto podem variar consoante o modelo. Sensor do telecomando Indicador de corrente Altifalantes P Alimentação Liga ou desliga o televisor. Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera. Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor. Regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. Aponte o telecomando para este ponto no televisor. SOURCEE MENU

Sensor do telecomando Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

Português BN68-02631A_POR.indb 4 2010-3-3 18:17:14 ✎ Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume. Liga e desliga o televisor. (P. 6) 01 Introdução Apresentação do telecomando Se o botão de luz ON/OFF estiver activado e carregar num determinado botão, os botões do telecomando acendem-se durante alguns instantes. (Se utilizar o telecomando com este botão activado, reduz o tempo de utilização das pilhas.) Apresenta e selecciona as fontes de vídeo disponíveis. (P. 9) Carregue para aceder directamente aos canais. Volta ao canal anterior. Também selecciona Teletexto, Duplo Sobrepor. Corta o som temporariamente. Regula o volume. Muda de canal. Apresenta o menu principal no ecrã. (P. 9) Apresenta a lista de canais no ecrã. (P. 14) Apresenta a Visual. Conteúdos, que inclui Gestor de Canais Internet@TV, Media Play, e AllShare. Selecciona rapidamente as funções mais utilizadas. Apresenta o EPG (Electronic Programme Guide Guia de programação electrónico). (P. 10) Apresenta informações sobre o ecrã do televisor. (P. 10) Selecciona as opções de menu no ecrã e altera os respectivos valores. Sai do menu. Volta ao menu anterior. Botões do menu Lista de Canais, Internet@ TV, Media Play, etc.

MEDIA.P: Apresenta o menu Media Play. (P.30) INTERNET: Estabelece a ligação com vários serviços da Internet. (P. 40) DUALI-II: selecciona o modo de som dual. (P. 18) AD: Selecção da descrição de áudio. (Não disponível em alguns locais) (P. 18) P.SIZE: Escolhe o tamanho da imagem. (P. 16) SUBT.: Apresentação de legendas digitais (P. 20) Utilize estes botões nos modos Media Play e Anynet+ (P. 30, 37). (∏: controla a gravação em gravadores da Samsung que tenham a funcionalidade Anynet+) Introdução das pilhas (Tamanho da pilha: AAA) ✎ NOTA BN68-02631A_POR.indb 5

Utilize o telecomando a uma distância máxima de 23 metros do televisor.

A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon por perto.

A cor e a forma podem variar consoante o modelo. Português

2010-3-3 18:17:15 Introdução Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática. ✎ Predefinição: ligação à corrente eléctrica e à antena. Antena VHF/UHF Cabo

Entrada De Energia Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWERP. A função Plug & Play só está disponível se a fonte de Entrada estiver definida para TV. ✎ Para regressar ao passo anterior, carregue no botão vermelho.

Selecção de um idioma

Selecção de Demonstração de Loja ou Utilização Doméstica

Selecção de uma antena Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. POWER Seleccione o idioma pretendido para o OSD (On Screen Display Indicações no ecrã). Carregue no botão ◄ ou ► e, em seguida, no botão ENTERE. y Seleccione o modo Utilização Doméstica. O modo Demonstração de Loja destina-se a locais de venda a retalho. y Reponha as definições da unidade de Demonstração de Loja para Utilização Doméstica (padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar MENU durante 5 seg. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccione Outros. Depois de seleccionar o país no menu País alguns modelos permitem avançar para uma opção adicional para definir o número PIN. Quando introduz o número PIN, 0-0-0-0 não está disponível. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione Antena, Cabo ou Satélite. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulte Canal → Memor. Auto.. (P. 12) Carregue no botão ENTERE em qualquer altura para interromper o processo de memorização. Quando definir a origem da antena para Satélite, consulte a página 12. Defina Modo Relógio automática ou manualmente. Carregue no botão ▲ ou ▼ para seleccionar Auto., em seguida, carregue no botão ENTERE . Se seleccionar Auto., seleccione o fuso horário do local onde se encontra. É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD.

Selecção de um canal

Definição de Modo Relógio

Apresentação do Guia de Ligação HD Desfrute do seu televisor.

Carregue no botão ENTERE. Se pretender repor esta funcionalidade... Seleccione Configuração - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN.

Português BN68-02631A_POR.indb 6 2010-3-3 18:17:16 Ligações 02 Ligações Ligação a um dispositivo AV Com um cabo HDMI/DVI: ligação HD (até 1080p) Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB) DVD

Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI) . Em caso de ligação através de um cabo DVI, utilize um adaptador de cabo DVI a HDMI ou DVI-HDMI (DVI a HDMI) para uma ligação de vídeo e as tomadas DVI AUDIO IN para áudio. Se ligar um dispositivo externo, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB que suporte versões HDMI anteriores à 1.3, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem/pode não emitir som/imagens tremidas/cores estranhas). Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1.3, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização. Recomenda-se que adquira um cabo HDMI certificado. Caso contrário, o ecrã pode aparecer em branco ou pode ocorrer um erro de ligação. Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

Dispositivos disponíveis: videogravador, leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB

Amarelo Vermelho Branco

✎ No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD. ✎ Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da R-AUDIO-L

ligação A/V). Português BN68-02631A_POR.indb 7

2010-3-3 18:17:20 Ligações Ligação a um dispositivo de áudio Com uma ligação através de um cabo óptico ou áudio Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD OPTICAL Sistema de áudio digital R-AUDIO-L

Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema. Poderá usufruir de áudio de 5.1 canais se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais. Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre. ✎ Auscultadores H: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado. x A função de som pode ser limitada quando liga os auscultadores ao televisor. x O volume dos auscultadores e o volume do televisor são reguláveis em separado. LIGACOES Ranhura COMMON INTERFACE Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. y Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificado”. y As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. y Assim que concluir a configuração das informações dos canais, a mensagem “Actualizacao concluida” é apresentada, indicando que a lista de canais já está actualizada. ✎ NOTA

Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local. Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo. Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo. A localização da ranhura COMMON INTERFACE pode variar consoante o modelo. Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado. Se detectar problemas, contacte o fornecedor de serviços. Quando estiver a ver televisão por satélite, retire o “CI ou CI+ CARD” e o cabo. O ecrã vai ficar distorcido ou não vai aparecer imagem nenhuma. Português BN68-02631A_POR.indb 8 2010-3-3 18:17:21 Editar Nome

Lista de Fontes Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB, ligadas ao televisor.

Em Lista de Fontes, as entradas ligadas são realçadas.

Ext.1, Ext.2 e PC permanecem sempre activados. Videogravador / DVD / STB cabo / STB satélite / PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI/TV /IPTV/ Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

Se houver um PC com uma resolução de 1920 x 1080 a 60 Hz ligado à porta HDMI IN 1(DVI), deve definir o modo DVI PC em Editar Nome.

Se ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir para os modos DVI PC ou Dispositivos DVI em Editar Nome. 02 Ligações Alteração da fonte de entrada Funcionalidades básicas Como percorrer os menus Como utilizar o OSD (Indicações no ecrã) Antes de utilizar o televisor, siga os passos abaixo para saber como navegar no menu e seleccionar e ajustar diferentes funções. O passo de acesso pode variar consoante o menu seleccionado.

1 Botão MENU: apresenta o menu principal no ecrã. 2 Botão ENTERE / Direcção: move o cursor e selecciona um item. Confirma a definição. 3 Botão RETURN: volta ao menu anterior. 4 Botão EXIT: sai do menu no ecrã.

ENTERE EXIT e As opções do menu principal aparecem no ecrã: Imagem, Som, Canal, Configuração, Entrada, Aplicação, Suporte. Seleccione um ícone com o botão ▲ ou ▼. Carregue em ENTERE para aceder ao submenu. Seleccione o submenu pretendido com o botão ▲ ou ▼. Regule o valor de um item com o botão ◄ ou ►. O ajuste no OSD pode variar consoante o menu seleccionado. Carregue em ENTERE para concluir a configuração. Carregue em EXIT. Português BN68-02631A_POR.indb 9

2010-3-3 18:17:22 Funcionalidades básicas Utilização do botão INFO (Guia actual e seguinte) O ecrã identifica o POWER canal actual e o estado de determinadas definições de áudio-vídeo. O Guia actual e seguinte apresenta as informações sobre programas televisivos de cada canal consoante a hora de emissão. yy Desloque-se através de ◄, ► para ver as informações sobre um determinado programa enquanto vê o canal actual. yy Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTERE.

abc1 Utilização da função Vista Programada Guia Family Affairs 18:00 - 18:30 Drama

18:00 ~ 6:00 Unclassified No Detaild Information Vista Programada 18:30 19:15 ' Informação Planeamento de visualizações Guia As informações do EPG (Electronic Programme Guide - Guia de programação electrónico) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal. Utilização da função Vis. Canal Guia Today Today )Family Affairs )Dark Angel Modo Vis.

five five Informação E Cancelar

Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.

Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.

–– O Modo CH difere consoante a origem da antena. (Informação): apresenta os detalhes do programa seleccionado. (Página): passa para a página anterior/seguinte. 6 Botão ENTERE

–– Se escolher o programa actual, pode ver o programa seleccionado. –– Se escolher o programa seguinte, pode reservar o programa seleccionado. Para cancelar a programação, carregue novamente no botão ENTERE e seleccione Cancelar Planos. 2:10 Ter 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Vis. Canal - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Modo Vis.

19:00 - 20:00 Tine Team Fiv... Informação

Português BN68-02631A_POR.indb 10 2010-3-3 18:17:25 ¦¦ Utilização de canais favoritos Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais, Satélite ou Planeado.

• Os Meus Canais Canais All Antena

(em Gestor de Canais) Mostra todos os canais favoritos. 1futech

Canais: apresenta a lista de canais consoante o tipo de canal. ■■ Editar Os Meus Canais t : pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido. ✎✎O símbolo “*” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.

1. Seleccione um canal e carregue no botão TOOLS.

2. Adicione ou elimine um canal do grupo Os Meus

Canais pretendido (entre 1, 2, 3 e 4). xx Pode seleccionar um ou mais grupos.

3. Após alterar as definições, pode visualizar a lista de

canais de cada grupo em Os Meus Canais.

• Os Meus Canais: apresenta o grupo do canal. Satélite: apresenta a lista de canais consoante o sinal do satélite.

✎✎Utilização dos botões coloridos com o Gestor de All

Cartoon Nwk Class News \ Coming Soon Discovery Página T Ferramentas Amarelo (Seleccionar): escolha os canais pretendidos e carregue no botão amarelo para definir todos os canais seleccionados ao mesmo tempo. A marca c aparece à esquerda dos canais seleccionados. xx (Página): passa para a página seguinte ou anterior. xx T (Ferramentas): apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.) Ícones do ecrã de estado do canal Ícones

Operações Um canal analógico. Um canal seleccionado. Um canal definido como Favorito. Um programa que está a ser transmitido. Um canal bloqueado. Um programa reservado. Português BN68-02631A_POR.indb 11

2010-3-3 18:17:27 Funcionalidades básicas Canal ¦¦ Sintonizar novamente os canais Antena (Antena / Cabo) t Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de antena ou cabo). Se Origem da Antena estiver definida para Satélite: ■■ Tipo de Canal (Todas / TV / Rádio): seleccione o tipo de canal que pretende memorizar. ■■ Satélite (Astra 19.2E): selecciona o satélite a procurar. ■■ Modo de Pesquisa (Todos os Canais / Só Canaix Livres): selecciona o modo de pesquisa do satélite seleccionado. Armaz. Manual Procura um canal manualmente e memoriza-o no televisor. ✎✎Se um canal tiver sido bloqueado utilizando a função País Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Bloq. Crianças, aparece a janela de introdução do PIN. ■■ Canal Digital: altera o país para canais digitais. Se Origem da Antena estiver definida para Antena ou Cabo: ■■ Canal Analógico: altera o país para canais analógicos. ■■ Canal Digital: quando a procura terminar, os canais são actualizados na lista de canais. Memor. Auto. Procura um canal automaticamente e memoriza-o no televisor. ✎✎Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN. Se Origem da Antena estiver definida para Antena ou Cabo: ■■ Origem da Antena (Antena / Cabo): seleccione a origem da antena que pretende memorizar. ■■ Origem do Canal (Digital e Analógico / Digital / Analógico): seleccione a origem do canal que pretende memorizar. Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo. Modo Search (Procurar) (Total/Rede/Rápido): procura todos os canais com estações de transmissão activas e guarda-os no televisor. ✎✎ Se definir Rápido, pode configurar Rede, ID de rede, Frequência, Modulação, Taxa de Símbolos manualmente carregando no botão do telecomando. ✎✎When selecting Antenna Ž Air: Channel, Frequency, Bandwidth. ✎✎When selecting Antenna Ž Cable: Frequency, Modulation, Symbol Rate. ■■ Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar, Memorizar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido. ✎✎Canal xx P (Modo Programme (Programa)): quando a sintonização terminar, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. xx C (modo de canal de antena) / S (modo de canal de cabo): Estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo. Se Origem da Antena estiver definida para Satélite: ■■ Satélite: selecciona o satélite com os botões para cima/ para baixo. ■■ Transmissor-receptor: selecciona o transmissorreceptor com os botões para cima/para baixo. Rede (Auto./Manual): selecciona o modo de definição de ID de rede entre Auto. ou Manual. ■■ Modo de Pesquisa (Todos os Canais / Só Canaix Livres): selecciona se pretende armazenar os canais livres ou todos os canais. ID de rede: Se Rede estiver definido para Manual, pode configurar ID de rede utilizado os botões numéricos. ■■ Procura de Rede (Desactivar / Activar): Activa / Desactiva a procura de rede com os botões para cima/ para baixo. Frequência: apresenta a frequência para o canal. (varia consoante o país) ■■ Qualidade do Sinal: apresenta o estado actual do sinal de transmissão. Modulação: apresenta os valores de modulação disponíveis. Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

✎✎A informação sobre um satélite e o respectivo transmissor-receptor está sujeita a alteração consoante as condições de transmissão. ✎✎Depois de concluída a definição, aceda a Procurar e carregue no botão ENTERE. A pesquisa de canais inicia-se. Português BN68-02631A_POR.indb 12 2010-3-3 18:17:27 Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. A opção Configuração do Sistema de Satélite está disponível se Antena estiver definida para Satélite. Antes de efectuar a Memor. Auto, defina Configuração do Sistema de Satélite. Em seguida, a pesquisa de canais é efectuada normalmente. ■■ Selecção de Satélite: pode escolher os satélites para este televisor. ■■ Potência LNB (Desligado /Ligado): activa ou desactiva a fonte de alimentação para o LNB. ■■ Definições de LNB: configura o equipamento instalado no exterior. Satélite: selecciona o satélite para receber transmissões digitais. Transmissor-receptor: selecciona um transmissorreceptor da lista ou adiciona um novo transmissorreceptor. Modo DiSEqC: selecciona o modo DiSEqC para o LNB seleccionado. Osc. LNB Mais Baixos: define os osciladores LNB para uma frequência mais baixa. Oscil. LNB Superior: define os osciladores LNB para uma frequência mais alta. Om 22 khz (Desligado / Ligado /Auto.): selecciona o Tom 22 kHz consoante o tipo de LNB. Para um LNB universal a definição deve ser Auto. Qualidade do Sinal: apresenta o estado actual do sinal de transmissão. ■■ Definições da Posição: configura a posição da antena. Posicionador (Ligado / Desligado): activa ou desactiva o controlo da posição. Tipo de Posicionador (USALS / DiSEqC 1.2): define o tipo de posição entre DiSEqC 1.2 e USALS (Universal Satellite Automatic Location System – Sistema Universal de Localização Automática de Satélites). –– A Minha Longit.: define a longitude da minha localização. –– A Minha Latitude: define a latitude da minha localização. –– Definições de Longitude do Satélite: especifica a longitude dos satélites definidos pelo utilizador. Modo de Utilizador: define a posição da antena do satélite de acordo com cada satélite. Se guardar a posição actual da antena do satélite de acordo com um determinado satélite, quando o sinal desse satélite for necessário, a antena do satélite pode ser movida para a posição predefinida. –– Dimensão da Etapa: ajusta os graus da dimensão da etapa para a rotação da antena. A opção Step Size (Dimensão da Etapa) está disponível se Moving Mode (Modo de Movimento) estiver definido para Step (Etapa). –– Ir Para Posição Memorizada: roda a antena para a posição do satélite armazenada. –– Posição da Antena: ajusta e armazena a posição da antena para o satélite seleccionado. –– Armazenar Posição Actual: armazena a posição actual como limitador da posição seleccionado. –– Qualidade do Sinal: apresenta o estado actual do sinal de transmissão. 03 Funcionalidades básicas Configuração do Sistema de Satélite Modo de Instalação: define os limites de movimento da antena do satélite ou repõe a posição. Normalmente, o manual de instalação utiliza esta função. –– Posição Limite (Este / Oeste): selecciona a direcção do Limitador de posição. –– Posição da Antena: ajusta e armazena a posição da antena para o satélite seleccionado. –– Armazenar Posição Actual: armazena a posição actual como Limitador da posição seleccionado. –– Ir para Zero: movimenta a antena para a posição de referência. –– Repor Limite do Posicionador: permite que a antena rode em todos os ângulos. ■■ Repor Todas as Definições (OK / Cancelar): todas as definições de satélite são repostas para os valores iniciais. ¦¦ Edição de canais Menu de opções do Gestor de Canais (em Gestor de Canais)

1. Seleccione um canal e carregue no botão TOOLS.

2. Edite o nome ou número do canal utilizando o menu

Editar Nome Canal ou Editar Número Canal. ■■ Editar Nome Canal (apenas canais analógicos): atribua um nome ao canal. ■■ Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos. –– Satélite: selecciona o satélite do qual pretende especificar a posição. –– Transmissor-receptor: selecciona um transmissorreceptor da lista para recepção do sinal. –– Modo de Movimento: selecciona o modo de movimento entre descontínuo e contínuo. Português BN68-02631A_POR.indb 13

2010-3-3 18:17:27 Funcionalidades básicas ¦¦ Outras funcionalidades Channel Manager Option Menu (em Gestor de Canais) Defina cada canal utilizando as opções do menu Gestor de Canais (Procurar, Bloquear / Desbloq., Visual. Tempor., Selec., Ordenar, Eliminar, Reordenar Todos / Anular selecção todos). O menu de opções pode variar consoante o estado do canal.

1. Seleccione um canal e carregue no botão TOOLS.

2. Seleccione uma função e altere as respectivas

definições. ■■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto. NOTA xx Esta função só está disponível quando Bloq. Crianças está definido para Ligado. xx Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN. ■■ Visual. Tempor.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função. Se seleccionar um canal digital, carregue no botão ► para ver o programa digital. ■■ Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. Ⱥ-Ȼ ■■ Reordenar (quando a Antena estava definida para Satélite): Reorganiza a lista de canais por ordem numérica. ■■ Eliminar: pode eliminar um canal para poder ver os canais pretendidos. ■■ Selec. Todos/Anular selecção todos: selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais.

Planeado (em Gestor de Canais) Pode ver, modificar ou eliminar um programa que esteja reservado. ■■ Alterar Informações: altera um programa que esteja reservado. ■■ Cancelar Planos: cancela um programa que esteja reservado. ■■ Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.) ■■ Selec. Todos/Anular selecção todos: selecciona ou anula a selecção de todos os programas reservados. Lista de Canais Pode ver todos os canais procurados. Transfer. Lista Canais Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função. É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.

✎✎ O número PIN predefinido de um televisor novo é ‘0-0-0-0’. ■■ Importar do USB: importar a lista de canais a partir do USB. ■■ Exportar para USB: exportar a lista de canais para o USB. Sintonia Fina (apenas canais analógicos) Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente. Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*”. Para repor a sintonização fina, seleccione Repor.

Imagem @ TVde imagem predefinido ¦¦ Alteração do modo Modo t Seleccione o seu tipo de imagem preferido. ■■ Dinâmico: ideal para divisões iluminadas. ■■ Padrão: ideal para um ambiente normal. ■■ Natural: ideal para reduzir a fadiga ocular. ✎✎ Natural não está disponível no modo PC. ■■ Filme: ideal para ver filmes numa divisão escura. ¦¦ Ajuste das definições da imagem Retroiluminação / Contraste / Brilho / Nitidez / Cor / Matiz (Vd / Vm) O seu televisor tem várias opções de definição para controlar a qualidade da imagem. ✎✎NOTA xx Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível. xx No modo PC, só pode efectuar alterações a Retroiluminação, Contraste e Brilho. xx Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor. xx Se diminuir o brilho da imagem, reduz o consumo

de energia. Português BN68-02631A_POR.indb 14 2010-3-3 18:17:28 ■■ Gama: ajusta a intensidade das cores primárias. Solução ECO ■■ Poupança Energ. (Desligado / Baixo / Médio / Alto / Imagem Desligada / Auto.) t: ajusta o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desligada, o ecrã é desligado, mas o som continua a ser emitido. Carregue num botão para voltar a ligar o ecrã. ■■ Sensor ECO (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão. ✎✎ Se ajustar a Retroil., Sensor Eco é definido para Desligado. Retroilum Mín: se Sensor ECO estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã. ✎✎ Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante. ■■ Nenhum Sinal Esp. (Desligado / 15 min. / 30 min. / 60 min.): activa o modo de espera caso “Sem Sinal” ou “Verifique o cabo de sinal” seja activado durante um determinado período de tempo definido pelo utilizador. Desactivado quando o PC se encontra no modo de poupança de energia.

■■ Padrão Avançado (Desligado / Padrão 1 / Padrão 2): Ao executar a função Padrão Avançado, a imagem pode ser calibrada sem a utilização de um gerador ou filtro. Se o menu OSD desaparecer ou um outro menu que não o menu Imagem for apresentado, a calibração é guardada e a janela do Padrão Avançado desaparece. Enquanto a função Padrão Avançado estiver a ser executada, não é emitido som.

✎✎ Esta função apenas pode ser activada nos modos DTV, Component e HDMI. ■■ Só Modo RGB (Desligado / Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.). ■■ Espaço de Cores (Auto. / Nativo / Personalizado): para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaço de Cores para Personalizado. ■■ Equilíb. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural. Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul). Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul). Repor: repõe as predefinições de Equilíb. Branco. ■■ Equil. Branco 10p (Desligado / Ligado): Controla o equilíbrio do branco em intervalos de 10 pontos, ajustando o brilho das cores vermelha, verde e azul. ¦¦ Alterar as opções da imagem ✎✎ Disponível quando o modo de imagem está Definições Avançadas (disponível no modo Padrão / Filme) Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste. No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama e Equilíb. Branco.

definido para Filme e quando a entrada externa está definida para HDMI ou Component. ✎✎ Alguns dispositivos externos podem não suportar esta função. Intervalo: seleccionar intervalo para ajustar. Vermelho: ajustar o nível de vermelho. Definições Avançadas Verde: ajustar o nível de verde. Tonalidade de Preto : Desligado Contraste Dinâmico : Médio Detalhe da Sombra

■■ Tom de Pele: realça o “Tom de Pele” rosado. Padrão Avançado : Desligado Só Modo RGB : Desligado ■■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos. Espaço de Cores : Nativo

U Mover E Entrar R Regressar ■■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade. ■■ Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã. ■■ Detalhe da Sombra (-2~+2): aumenta o brilho das imagens escuras. Azul: ajustar o nível de azul. Repor: repor as predefinições de Equil. Branco 10p. ■■ xvYCC (Desligado / Ligado): se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN. ✎✎ Disponível quando o modo de imagem está definido para Filme e quando a entrada externa está definida para HDMI ou Componente. ✎✎ Alguns dispositivos externos podem não suportar esta função. ✎✎ Desactivado no modo PC. Português BN68-02631A_POR.indb 15 03 Funcionalidades básicas ¦¦ Soluções económicas

2010-3-3 18:17:28 Funcionalidades básicas Opções de Imagem xx As opções de tamanho da imagem podem variar ✎✎No modo PC, só pode efectuar alterações a Colour xx As opções disponíveis podem variar consoante o consoante a fonte de entrada. modo seleccionado. Tonalidade, Tamanho, Filtro Ruído Digital e Tempo Protecção Aut.. xx No modo PC, só pode ajustar os modos 16:9 e 4:3. xx Pode ajustar e guardar as definições de cada Opções de Imagem POWER

U Mover E Entrar R Regressar ■■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2) C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico. Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor. ■■ Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes. Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9. 16:9 : ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico. Zoom amplo: amplia o tamanho da imagem para mais de 4:3. Ajusta a posição utilizando os botões ▲, ▼. Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã. Ajusta a posição ou o tamanho utilizando o botão 4:3 : a predefinição para um filme ou para uma emissão normal. Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia. Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p). NOTA xx Após seleccionar Ajustar ao Ecrã em HDMI (1080i / 1080p) ou Componente (1080i / 1080p), pode ser necessário centrar a imagem:

1. Carregue no botão ◄ ou ► para seleccionar

2. Carregue no botão ENTERE.

3. Carregue no botão ▲, ▼, ◄ ou ► para mover a

dispositivo externo ligado a uma entrada do televisor. xx Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente. Não disponível no modo PC, Componente ou HDMI. Filtro Ruído Digital (Desligado / Baixo / Médio / Alt) /Auto. / Visual. Auto. ): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem. Visual. Auto.: Apresenta a intensidade do sinal, quando mudar de canais analógicos. Disponível apenas para canais analógicos. Quando a barra estiver verde, significa que está a receber o melhor sinal possível. Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem. Desactivado no modo PC. HDMI Black Level (Nv.pr.HDMI) (Normal/Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade. Disponível apenas no modo HDMI (sinais RGB). Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal. Disponível nos modos TV, AV, COMPONENT (Componente) (480i/1080i) e HDMI (480i/1080i). 100Hz Motion Plus (Desligado / Claro / Padrão / Suave / Personalizado / Demonstração): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem mais nítida. Se activar 100Hz Motion Plus, pode aparecer ruído no ecrã. Se tal ocorrer, defina 100Hz Motion Plus para Desligado. Red. Desfocagem: ajusta o nível de redução da desfocagem das fontes de vídeo. Redução vibração: ajusta o nível de redução da trepidação das fontes de vídeo quando reproduz filmes. Repor: repõe as definições personalizadas. Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / 10 horas / Desligado): Se a mesma imagem permanecer no ecrã, a opção Protecção de ecrã automática é activada.

Português BN68-02631A_POR.indb 16 2010-3-3 18:17:29 Repõe as predefinições do modo de imagem actual. ¦¦ Configurar o televisor com o PC ■■ Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas. 03 Funcionalidades básicas Reposicao da Imagem (OK / Cancelar) ¦¦ Ajuste das definições de som Defina a fonte de entrada para PC. Ajuste auto. t Equalizador Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições. ajusta o modo de som. ✎✎Não disponível quando efectua uma ligação através de ■■ Balanço E/D: ajusta o equilíbrio entre os altifalantes esquerdo e direito. Ecrã ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas. um cabo HDMI/DVI. ■■ Grosso/Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. ■■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◄ / ►). ■■ Repor Imagem: repõe as predefinições da imagem. Utilização do televisor como monitor de computador (PC) Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)

1. Clique em “Painel de controlo” no Iniciar do Windows.

2. Clique em “Aspecto e temas” na janela “Painel

de controlo” e aparece uma caixa de diálogo de visualização.

3. Clique em “Visualização” e aparece uma caixa de

diálogo de visualização.

4. Aceda ao separador “Definições” da caixa de diálogo de

visualização. yy A definição correcta do tamanho (resolução) [Ideal: 1920 X 1080 pixels] yy Se existir uma opção de frequência vertical na janela de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo. Som ¦¦ Alteração do modo de som predefinido SRS TheaterSound t ■■ Padrão: selecciona o modo de som normal. ■■ Música: realça a música em detrimento das vozes. ■■ Repor: repõe as predefinições do equalizador. ¦¦ Sistemas de som, etc. SRS TruSurround HD (Desligado / Ligado) t (apenas modo de som padrão) Esta função proporciona uma experiência de som surrond virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Desligado / Ligado) (apenas modo de som padrão) Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos de som, de forma a ouvir o diálogo com maior nitidez quando assistir a um espectáculo. Idioma de Áudio (apenas canais digitais) Altera o valor predefinido dos idiomas de áudio. ✎✎O idioma disponível pode variar consoante a emissão. Formato de Áudio (MPEG / Dolby Digital 5.1) (apenas canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV. ✎✎Formato de Áudio pode variar consoante a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico. ■■ Filme: proporciona a melhor qualidade de som para filmes. ■■ Voz Nítida: realça a voz em detrimento de outros sons. Português BN68-02631A_POR.indb 17

2010-3-3 18:17:29 Funcionalidades básicas Descrição de Áudio (não disponível em todos os locais) (apenas canais digitais) Esta função gere o fluxo de áudio para o AD (Descrição de áudio), que é enviado pela emissora juntamente com o áudio principal. ■■ Descrição de Áudio (Desligado/Ligado): activa e desactiva a função de descrição de áudio. ■■ Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD. Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital. ✎✎ Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo. ■■ Volume: regula o volume da descrição de áudio. Volume Auto. (Desligado / Normal / Nocturno) Para equalizar o nível de volume em cada canal, defina esta função para Normal. ■■ Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite. Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV) Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter.. ✎✎Se Seleccionar Altifalante estiver definido para Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas. ✎✎Se Seleccionar Altifalante estiver definido para Altifalante Exter., utilize estas definições. xx Altifalante da TV: Desligado, Altifalante Exter.: Ligado Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV. ■■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV). ✎✎ Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite. Line: defina o nível de saída para sinais superiores ou inferiores a -31dB (referência) para -20dB ou -31dB. RF: defina o nível de saída para sinais superiores ou inferiores a -20dB (referência) para -10dB ou -20dB. Reposição de Som (OK / Cancelar) Repõe todas as predefinições de som. ¦¦ Selecção do modo de som Se definir esta função para Dual ⅠⅡ, o modo de som actual é apresentado no ecrã. Ⱥ-Ȼ ✎✎Se Seleccionar Altifalante estiver definido para Altifalante da TV, utilize estas definições. xx Altifalante da TV: Ligado, Altifalante Exter.: Ligado ✎✎Se não houver sinal de vídeo, o som de ambos os altifalantes é cortado. Definição Adic. Estéreo

(apenas canais digitais) ■■ Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido. Estéreo NICAM Tipo de áudio Mono Estéreo Dual Mono Estéreo Dual Dual Ⅰ/Ⅱ Predefinição Mono Estéreo ↔ Mono Mudança automática Dual-Ⅰ ↔ Dual-Ⅱ Mono Mono ↔ Estéreo Mudança automática Mono → Dual-Ⅰ DUAL 2 Dual-Ⅰ Dual-Ⅰ ✎✎ Consoante o tipo de sinal de transmissão, as ✎✎Se o sinal de estéreo for fraco e ocorrer uma mudança ✎✎ Para aumentar ou diminuir o volume, ajuste entre ✎✎Activado apenas com sinais de som estéreo. ✎✎Disponível apenas se a fonte de Entrada estiver opções MPEG / HE-AAC podem ser ajustadas entre -10dB e 0dB. 0 e -10, respectivamente.

automática, mude para o modo mono. definida para TV. Português BN68-02631A_POR.indb 18 2010-3-3 18:17:30 ¦¦ Acertar a hora Tempo ■■ Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor. OO A hora actual é apresentada sempre que carregar no botão INFO. ✎✎ Se desligar o cabo de alimentação, tem de acertar novamente o relógio. Modo Relógio (Auto / Manual) Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente. A antena deve estar ligada para que a hora seja acertada automaticamente.

Definição do Relógio: define Dia, Mês, Ano, Hora e Minuto manualmente. Disponível apenas se Modo Relógio estiver definido para Manual.

Fuso Horário: Pode seleccionar o fuso horário do local onde se encontra. Esta função apenas está disponível quando a opção Modo Relógio está definida para Auto.. Consoante a estação emissora e o sinal, o acerto automático da hora pode não ser funcionar correctamente. Se tal acontecer, acerte a hora manualmente.

¦¦ Utilização do temporizador ■■ Temporizador t: desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.) Para cancelar Temporizador, seleccione Desligado.

¦¦ Definição do temporizador ■■ Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro. Temporizador 1 Ligar à hora definida

¦¦ Bloqueio de programas Segurança ✎✎O ecrã de introdução do PIN aparece antes do ecrã de configuração. ✎✎Introduza o PIN de 4 dígitos; a predefinição é “0-0- 0-0”. Altere o PIN utilizando a opção Alterar PIN. ■■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados. Disponível apenas se a fonte de Entrada estiver definida para TV. ■■ Bloqueio para Crianças (Classificação): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Perm. Tudo: desbloqueia todas as classificações do televisor. As opções de Bloqueio para Crianças variam consoante o país.

Antena Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa/desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.) Volume: selecciona o nível de volume pretendido. Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor) Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente. Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente. Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida. Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta. É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes. Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual para personalizar consoante a sua preferência. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador. A marca c indica que o dia se encontra seleccionado. Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desligase automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento. 03 Funcionalidades básicas Configuração Sex Sáb E Entrar R Regressar

Funcionalidades básicas ■■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor. ✎✎ Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar). Geral ■■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo. ✎✎NOTA xx Precauções e limitações para o modo de jogo ¦¦ Outras funcionalidades –– Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. –– Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente. Idioma ■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto. xx Modo Jogo não está disponível nos modos TV e PC. xx Após ligar a consola de jogos, defina Modo Jogo para ✎✎ O inglês é a predefinição para os casos em que Ligado para evitar uma má qualidade de imagem. o idioma seleccionado não esteja disponível na transmissão. ■■ Preferência (Idioma de Áudio Principal/Idioma de Áudio Secundário/Idioma de Legendas Principal/Idioma Legendas Secund./Idioma de Teletexto Principal/Idioma Teletexto Secund.): selecciona um idioma, que se torna o idioma predefinido quando um canal é seleccionado. Legenda Utilize este menu para definir o modo Legenda. xx Se Modo Jogo estiver definido para Ligado: –– o modo Imagem é definido para Padrão e o modo Som é definido para Filme. –– Equalizador não está disponível. ■■ BD Wise (Desligado / Ligado): proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal. ✎✎ Disponível quando liga produtos da Samsung que ✎✎A função de legendas não funciona nos modos Componente ou HDMI. ■■ Legenda (Desligado / Ligado): activa ou desactiva as legendas. ■■ Modo (Normal / Defic. Auditiva): define o modo da legenda. ■■ Idioma da Legenda: define o idioma da legenda. ✎✎ Se o programa que está a ver não suportar a função suportem a opção BD Wise através de um cabo HDMI. ■■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu. ■■ Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga. Interface Comum Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado. ■■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card. o idioma seleccionado não esteja disponível na transmissão. ■■ Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado. ✎✎ O inglês é a predefinição para os casos em que Rede (Tipo de Rede / Configurar Rede / Teste de Rede / SWL(Samsung Wireless Link) / Ligação SWL) Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede”. (P. 24)

Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.

Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta.

Introduza o CAM com o “CI ou CI+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.

Verifique se consegue ver uma imagem num canal de sinal codificado. Telecomando sem fios (Ligado / Desligado) Activa ou desactiva ou dá permissão aos telecomandos sem fios.

Português BN68-02631A_POR.indb 20 2010-3-3 18:17:30 ■■ Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal. PIP t Reproduz, em simultâneo, o sintonizador do televisor e uma fonte de vídeo externa. A função PIP (Picture in Picture Imagem na imagem) não funciona no mesmo modo. ✎✎NOTA xx Se desligar o televisor enquanto vê imagens no modo PIP , a janela PIP desaparece. xx A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke. xx Durante a operação da opção Internet@TV, não pode utilizar a função PIP. xx Definições da opção PIP Imagem principal Componente, HDMI1/DVI, HDMI2, HDMI3, HDMI4,

■■ PIP (Desligado / Ligado): activa ou desactiva a função PIP. ■■ Canal: selecciona o canal para o ecrã secundário. ■■ Tamanho (Õ / Ã): selecciona um tamanho para a imagem secundária. ■■ Posição (à / – / — / œ): selecciona uma posição para a imagem secundária. ■■ Seleção do Som (Principal / Sub): pode escolher o som pretendido (Principal / Sub) no modo PIP. Suporte Auto-diagnóstico A operação de auto-diagnóstico pode demorar alguns segundos; faz parte do funcionamento normal do televisor. ■■ Teste de Imagem (Sim / Não): utilize esta opção para verificar se há problemas na imagem e, se o problema persistir, verificar o padrão de cores. ■■ Teste de Som (Sim / Não): utilize o som da melodia incorporada para verificar se há problemas no som. ✎✎ Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som. ✎✎ A melodia é emitida durante o teste, mesmo que ■■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição. ✎✎ Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung. Actualização do Software 03 Funcionalidades básicas ¦¦ Imagem na imagem (PIP) A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site samsung.com para um dispositivo de memória USB. Versão Actual o software actualmente instalado no televisor. ✎✎O software é apresentado como “Ano/Mês/Dia_ Versão”. Actualização do Software Versão Actual 2010/01/18_000001 Por USB Pela Internet Por Canal Actual. no Modo de Espera : 2 horas depois Software Alternativo ----/--/--_------

U Mover E Entrar R Regressar Instalação da versão mais recente ■■ By USB (Por USB): introduza no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site www.samsung.com. Tenha cuidado para não desligar a corrente nem retirar a unidade USB antes de as actualizações estarem concluídas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização. a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE. Português BN68-02631A_POR.indb 21

2010-3-3 18:17:31 Funcionalidades básicas ■■ Pela Internet: actualiza o software utilizando a Internet. ✎✎ Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Memorização automática”. ✎✎ Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização. ■■ Por Canal: actualiza o software através do sinal de transmissão. ✎✎ Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software. ✎✎ O tempo necessário para transferir o software é ■■ Software Alternativo (cópia de segurança): apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo. Guia de Ligação HD Consulte estas informações quando ligar dispositivos externos ao televisor. Contactar a Samsung Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software. determinado pelo estado do sinal. ■■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

Português BN68-02631A_POR.indb 22 2010-3-3 18:17:31 Funcionalidades avançadas 04 Funcionalidades avançadas Ligação a um PC Com um cabo HDMI/DVI/cabo D-sub DVI OUT R-AUDIO-L

Modos de visualização (entrada D-Sub e HDMI/DVI) A resolução ideal é 1920 X 1080 @ 60 Hz. Modo IBM MAC VESA CVT VESA DMT VESA GTF

Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). O modo entrelaçado não é suportado. O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado. Português BN68-02631A_POR.indb 23

2010-3-3 18:17:33 Funcionalidades avançadas Ligação de rede Pode configurar o televisor de forma a que este possa aceder à Internet através da rede local (LAN), utilizando uma ligação com ou sem fios. ¦¦ Ligação a uma rede com fios Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes: yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo. Porta do modem na parede Painel posterior do televisor Modem externo (ADSL/VDSL/ Televisão por cabo) Cabo do modem Cabo LAN yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo. Porta do modem na parede Modem externo (ADSL/VDSL/ Televisão por cabo) Cabo do modem Cabo LAN Router IP (com servidor DHCP) Painel posterior do televisor Cabo LAN yy Consoante a configuração da rede, poderá ligar o televisor à LAN, estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede, utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se de que a tomada está ligada a um modem ou a um router existente noutro local da sua casa. Porta do modem na parede Painel posterior do televisor Cabo LAN Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas. Algumas redes necessitam de um endereço IP estático. Se a sua rede necessitar de um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração de ligação por cabo do televisor, quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador. ✎✎ Pode utilizar um modem ADSL que suporte DHCP se a sua rede necessitar de um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.

Português BN68-02631A_POR.indb 24 2010-3-3 18:17:34 Configurar Rede (Manual) Utilize a opção Configurar Rede automaticamente quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos: Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que solicite um endereço IP estático. Como configurar automaticamente

2. Ligue o televisor, carregue no botão Menu do

telecomando, utilize o botão ▲ou▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE.

3. Utilize o botão ▲ou▼ para seleccionar Rede no

menu Configurar e, em seguida, carregue no botão ENTERE. Aparece o ecrã Rede. Obter os dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no

canto inferior direito do ecrã.

2. No menu de contexto que aparece, clique em Estado.

3. Na caixa de diálogo que aparece, clique no separador

4. No separador Assistência, clique no botão Detalhes. O

dados de ligação de rede são apresentados. Como configurar manualmente Configurar Rede Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos:

1. Siga os passos 1 a 6 do procedimento “Como

3. Carregue no botão ▼ do telecomando para aceder ao

primeiro campo de entrada. Ligação SWL U Mover E Entrar R Retornar

4. No ecrã Rede, seleccione Tipo de Rede.

4. Introduza os dados de Endereço IP, Máscara de

Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro.

5. Quando terminar, carregue no botão Return do

7. Defina Config. Protoc. Internet para Auto..

8. Auto. recebe e introduz automaticamente os dados de

Internet necessários.

9. Aguarde dois minutos e, em seguida, carregue no botão

RETURN do telecomando.

10. Se a função Rede não tiver recebido os dados

de ligação de rede, siga as instruções sobre o procedimento Manual. Português BN68-02631A_POR.indb 25

2010-3-3 18:17:34 Funcionalidades avançadas ¦¦ Ligação a uma rede sem fios Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um adaptador de LAN sem fios da Samsung (WIS09ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo. Painel lateral do televisor Porta LAN na parede Router IP sem fios (AP com servidor DHCP) Adaptador de LAN sem fios da Samsung

Cabo LAN O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente. ✎✎NOTA xx Tem de utilizar o “adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder utilizar uma rede sem fios. xx O adaptador de LAN sem fios da Samsung é vendido em separado. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. xx Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios. xx Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o router IP sem fios estiver a ser utilizado por outro dispositivo nas proximidades, irão ocorrer interferências e falhas de comunicação. xx Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, não irá funcionar com o televisor. xx Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIPAES (WPS2Mixed) para o seu AP (acess point - ponto de acesso), os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi. xx Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos. xx Mantenha o Adaptador de LAN sem fios da Samsung afastado do televisor. Se vir televisão e o adaptador estiver ligado próximo do mesmo, as imagens de alguns canais podem aparecer danificadas. xx Se o router, o modem ou o dispositivo não estiverem certificados, não pode estabelecer a ligação ao televisor através do “adaptador de LAN sem fios da Samsung”. xx Métodos de ligação: Pode configurar a ligação de rede sem fios de seis formas diferentes.

Configuração automática da Samsung PBC (WPS) Configuração automática (utilizando a função de procura de rede automática) Configuração manual SWL (Samsung Wireless Link) Ad-hoc xx Todos os adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor. Não suporta HUB USB.

Português BN68-02631A_POR.indb 26 2010-3-3 18:17:35 Esta função encontra-se disponível em AP que suportem a configuração automática da Samsung. Se não existir nenhum AP, pode estabelecer a ligação, manualmente, através da função PBC (WPS). ✎✎Esta função encontra-se disponível se a função SWL(Samsung Wireless Link) estiver definida para Desligado. ✎✎Para obter mais informações sobre os equipamentos que suportam a Configuração automática da Samsung, visite o site www.samsung.com.

2. Ligue o televisor, carregue no botão Menu do

telecomando, utilize o botão ▲ou▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE.

3. Utilize o botão ▲ou▼ para seleccionar Rede no

menu Configurar e, em seguida, carregue no botão ENTERE.

4. No ecrã Rede, seleccione Tipo de Rede.

5. Defina Tipo de Rede para Sem fios.

6. Seleccione Configurar Rede. Aparece o ecrã

Configurar Rede. Como configurar utilizando a configuração automática da Samsung

1. Coloque o AP e o televisor perto um do outro e ligue-os.

✎✎ Uma vez que ambas as aplicações têm tempos de arranque diferentes, pode ter de aguardar cerca de 2 minutos. ✎✎ Se o cabo LAN tiver sido ligado à porta WAN do AP durante a configuração automática da Samsung, pode concluir automaticamente o teste de ligação à Internet. Caso contrário, a configuração automática da Samsung verifica apenas a ligação do dispositivo ao AP (não verifica a ligação à Internet). Configurar Rade Seleccionar uma rede Config. Protoc. Internet : Não Selec. : Auto. Endereço IP

7. Carregue no botão vermelho do telecomando.

2. Após 2 minutos, ligue o Adaptador de LAN sem fios

da Samsung ao televisor. Quando o Adaptador de LAN sem fios da Samsung estiver ligado, aparece a janela de contexto.

8. Carregue no botão PBC (WPS) do router no espaço de

2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação à rede.

3. Quando a ligação estiver estabelecida, posicione o AP

de forma a que este fique paralelo ao adaptador de LAN sem fios da Samsung, a uma distância nunca superior a 25 cm.

9. Configurada a ligação de rede, carregue no botão

Return para sair do ecrã Configurar Rede.

4. Aguarde até a ligação ter sido automaticamente

estabelecida. A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da rede sem fios. Se utilizar este método de configuração de ligação de rede e possuir uma chave de segurança para a rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração. ✎✎ Se a ligação não for bem-sucedida, reinicie o AP e tente novamente. ✎✎ Se a configuração automática da Samsung não estabelecer a ligação entre o televisor e o AP, aparece uma janela de contexto no ecrã a notificar o utilizador. Reinicie o AP e tente novamente. Se a ligação falhar novamente, escolha outros métodos de configuração da ligação, PBC (WPS), automático ou manual.

5. Estabelecida a ligação, coloque o router no local

pretendido. ✎✎ Se as definições do AP sofrerem alterações ou se estiver a utilizar o novo AP pela primeira vez após a compra, terá de recomeçar a configuração a partir do passo 1. Configurar Rede - (PBC (WPS)) Como configurar utilizando a opção PBC (WPS) 04 Funcionalidades avançadas Configurar Rede (Configuração automática da Samsung) Configurar Rede (Auto (Auto.)) Como configurar automaticamente Para configurar automaticamente a ligação sem fios, siga estes passos:

1. Siga os passos 1 a 6 de “Como configurar PBC (WPS)”

Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. Se existir um botão PBC (WPS) no router, siga estes passos: Português BN68-02631A_POR.indb 27

2010-3-3 18:17:36 Funcionalidades avançadas

3. Carregue no botão ▲ para aceder a Seleccionar uma

rede e, em seguida, carregue no botão ENTERE. A função Rede procura as redes sem fios disponíveis. Quando terminar, é apresentada uma lista das redes disponíveis.

4. Na lista de redes, carregue no botão ▲ ou ▼ para

seleccionar uma rede e, em seguida, carregue no botão ENTERE. ✎✎ Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de Nome de Rede e Chave Segurança para poder estabelecer a ligação.

5. Se aparecer a janela de contexto de segurança/PIN, vá

para o passo 6. Se aparecer o ecrã de ligação à rede, vá para o passo 10.

6. Carregue no botão ▲ ou ▼ para seleccionar

Segurança ou PIN. Para a maioria das redes domésticas, deveria ser seleccionado Segurança (para Chave Segurança). Aparece o ecrã Segurança. Configurar Rade Chave Segurança 0 entered

7. No ecrã Segurança, introduza a frase de acesso à sua rede.

✎✎ Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem.

8. Para introduzir a frase de acesso, siga estas instruções

gerais: –– Carregue nos botões numéricos do telecomando para introduzir números. –– Utilize os botões de direcção do telecomando para alternar entre os botões apresentados no ecrã Chave Segurança. –– Carregue no botão vermelho para alternar entre minúsculas e maiúsculas ou para apresentar símbolos/caracteres. –– Para introduzir uma letra ou um símbolo, aceda à respectiva letra ou símbolo e, em seguida, carregue no botão ENTERE. –– Para eliminar a última letra ou número introduzido, carregue no botão verde do telecomando.

9. Quando terminar, carregue no botão azul do

telecomando. Aparece o ecrã de ligação à rede.

10. Aguarde até ser apresentada a mensagem de

confirmação da ligação e, em seguida, carregue no botão ENTERE. O ecrã Configurar Rede volta a aparecer.

11. Para testar a ligação, carregue no botão RETURN para

seleccionar Teste de Rede e, em seguida, carregue no botão ENTERE.

Configurar Rede (Ad-hoc) Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “adaptador de LAN sem fios da Samsung”, utilizando uma rede ponto-a-ponto. ✎✎Esta função encontra-se disponível se a função SWL(Samsung Wireless Link) estiver definida para Desligado. Como estabelecer a ligação a uma nova rede Ad-hoc

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 27)

2. Escolha Seleccionar uma rede. Aparece uma lista de

3. Na lista de dispositivos, carregue no botão azul do

telecomando. ✎✎ Aparece a mensagem Ad-hoc é uma ligação WiFi directa com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede?.

4. Introduza o Nome de Rede (SSID) e a Chave

Segurança que criou no dispositivo com o qual pretende estabelecer a ligação. Como estabelecer a ligação com um dispositivo Ad hoc existente

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 27)

2. Escolha Seleccionar uma rede. Depois, é apresentada

a lista de dispositivos.

4. Se a chave de segurança tiver sido aplicada,

introduza-a. ✎✎ Se a rede não funcionar normalmente, confirme novamente Nome de Rede e Chave Segurança. Se a Chave Segurança estiver incorrecta, pode provocar uma avaria. Configurar Rede (Manual) Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede. Obter os dados de ligação de rede Para obter os dados de definição de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no

canto inferior direito do ecrã.

2. No menu de contexto, clique em Estado.

3. Na caixa de diálogo que aparece, clique no separador

4. No separador Assistência, clique no botão Detalhes.

As definições de rede são apresentadas. Português BN68-02631A_POR.indb 28 2010-3-3 18:17:36 Como ligar o Samsung Wireless Link Para introduzir as definições de rede no televisor, siga estes passos:

1. Siga os passos 1 a 6 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 27) Para obter informações sobre os procedimentos necessários para estabelecer uma ligação, consulte os seguintes pontos:

1. Siga os passos 1 a 5 de “Como configurar utilizando a

opção PBC (WPS)”. (P. 27)

2. Carregue no botão ▼ para seleccionar Config. Protoc.

Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Manual e, em seguida, carregue no botão ENTERE.

2. Seleccione Samsung Wireless Link utilizando o botão

▼ e carregue no botão ENTERE para o activar.

3. Carregue no botão ▼ para aceder ao primeiro campo

de entrada (Endereço IP).

4. Se aparecer a mensagem “Carregue no botão PBC

do dispositivo que suporta o botão PBC, para estabelecer a ligação dentro de 120 segundos”, carregue no botão PBC do dispositivo para estabelecer a ligação.

4. Utilize os botões numéricos para introduzir números.

5. Quando terminar cada um dos campos, utilize o

botão ► para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás.

6. Introduza os dados de Endereço IP, Máscara de Subrede e Gateway.

7. Carregue no botão ▲ ou ▼ para aceder a DNS.

8. Carregue no botão ▼ para aceder ao primeiro campo

de entrada de DNS. Introduza os números, conforme está descrito acima.

9. Quando terminar, carregue no botão ▲ para aceder

a Seleccionar uma rede. Seleccione a rede e, de seguida, carregue no botão ENTERE .

10. Vá para o passo 4, "Como configurar automaticamente",

(p. 27), e siga as restantes instruções. Configurar Rede (SWL (Samsung Wireless Link)) Esta função permite-lhe ligar ao seu televisor um dispositivo Samsung que suporte PBC (WPS). Pode ligar dispositivos ao televisor, mesmo que não haja um router ligado ao mesmo. ✎✎Para utilizar a Internet no televisor, o AP tem de estar ligado à rede sem fios. ✎✎Se existir um adaptador LAN sem fios da Samsung ligado à porta USB 2, a rede poderá não funcionar normalmente. Recomenda-se a ligação do mesmo à porta USB 1 (HDD). Só são suportados routers que utilizem a banda de 2,4 Ghz. Não são suportados routers que utilizem a banda de 5 Ghz.

Ligação SWL Pode ligar directamente ao televisor um dispositivo que suporte o PBC (WPS). ✎✎Esta função encontra-se disponível se a função SWL(Samsung Wireless Link) estiver definida para Ligado.

3. Seleccione Ligação SWL utilizando o botão ▼ e

carregue no botão ENTERE. ✎✎ Para obter mais informações, consulte o manual de configuração de rede sem fios do dispositivo que pretende ligar.

5. Se o equipamento estiver correctamente ligado ao

televisor após o início da contagem da caixa de mensagem, então a caixa de mensagem desaparecerá automaticamente. ✎✎ Se a ligação não for bem-sucedida, tente novamente após 2 minutos. Se o televisor não conseguir estabelecer a ligação à Internet O televisor pode não conseguir estabelecer a ligação à Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação à Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação. Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos além do PC (como por exemplo o televisor) à Internet. Se o seu fornecedor de serviços Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação à Internet, o seu televisor pode não conseguir estabelecer a ligação. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação à Internet. A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços Internet. Se não conseguir estabelecer a ligação à Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços Internet, contacte a Samsung Electronics através do número 1-800SAMSUNG. Português BN68-02631A_POR(1-29).indd 29 04 Funcionalidades avançadas Como configurar manualmente

2010-3-3 19:16:41 Funcionalidades avançadas Media Play Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC. MediaPlay Videos SUM Alt. Disposit. Ver Dispositivos E Enter R Regressar ¦ Ligação de um dispositivo USB

Painel lateral do televisor

2. Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filme à

tomada USB 1 (HDD) ou USB 2 existente na parte lateral do televisor.

3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de

contexto. Em seguida, pode seleccionar Media Play.

Unidade USB ¦ Ligar a um PC através de rede Pode reproduzir fotografias, músicas e vídeos guardados no PC ou no televisor através de uma ligação à rede no modo Media Play. ✎ Se utilizar o modo Media Play no ficheiro guardado no PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com”. Painel lateral do televisor LAN

Modem externo (ADSL/VDSL/Televisão por cabo) Adaptador de LAN sem fios da Samsung Router IP sem fios Cabo LAN

1. Para obter mais informações sobre como configurar a rede, consulte “Ligação à rede”.

– Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**)

2. Utilize um cabo LAN para ligar o modem externo ao PC no qual será instalado o programa Samsung PC Share Manager.

– Pode ligar o televisor directamente ao PC sem utilizar um router.

Português BN68-02631A_POR.indb 30 2010-3-3 18:17:38 xx As funções Música de Fundo e Definição da Música de Fundo. xx A ordenação de ficheiros por preferência nas pastas Fotografia, Música e Filme. xx O botão (REW) ou µ (FF) durante a reprodução de um filme. ✎✎O Divx DRM, o áudio múltiplo e as legendas incorporadas não são suportados. ✎✎O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC. ✎✎Se utilizar o modo Media Play através de uma ligação à rede, consoante as funções do servidor fornecido: xx O método de ordenação pode variar. xx A função de procura de cenas pode não ser suportada. xx A função Reproduzir Continuamente, que permite retomar a reprodução de um vídeo, pode não ser suportada. –– A função Reproduzir Continuamente não suporta vários utilizadores. (Só memoriza o ponto em que o utilizador mais recente parou a reprodução.) xx O botão (REW), µ (FF) ou ∑ (Pausa) pode não funcionar consoante a informação do conteúdo. Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios, recomendamos a utilização de uma rede com fios. O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados. Segue-se uma lista de itens que deve saber antes de utilizar o Media Play xx O MTP (Media Transfer Protocol - Protocolo de transferência multimédia) não é suportado. xx O sistema de ficheiros suporta FAT16, FAT32 e NTFS. xx Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor. xx O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor. xx Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. xx Ligue um USB HDD à porta dedicada, a porta USB1 (HDD). xx Não desligue o dispositivo USB enquanto este estiver a carregar. xx A MSC suporta ficheiros MP3 e JPEG, enquanto um dispositivo PTP só suporta ficheiros JPEG. xx Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã. xx A resolução JPEG máxima suportada é de 15 360 x 8640 pixels. xx Em caso de ficheiros não suportados ou danificados, é apresentada a mensagem “Not Supported File Format” (Formato de ficheiro não suportado). xx Se os ficheiros estiverem ordenados por Basic View (Visual. Básica), pode ver até 1000 ficheiros por pasta. xx Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos. xx Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez. xx Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados. xx Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente. xx Se não tiver efectuado nenhuma operação no televisor durante o tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada. xx O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor. xx Se utilizar uma extensão USB, o dispositivo USB pode não ser reconhecido ou os ficheiros existentes no mesmo podem não ser lidos. xx Se um dispositivo USB ligado ao televisor não for reconhecido, a lista de ficheiros existentes no dispositivo é adulterada ou não é reproduzido um ficheiro da lista. Ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação. xx Se durante a execução do Media Play encontrar ainda um ficheiro eliminado através do PC, utilize a função “Esvaziar a Reciclagem” no PC para eliminar definitivamente o ficheiro. 04 Funcionalidades avançadas ✎✎Funções que não são suportadas quando estabelece ligação ao PC através da rede:

2010-3-3 18:17:39 Funcionalidades avançadas ¦¦ Apresentação do ecrã Vá para o ficheiro pretendido com os botões para cima/baixo/direita/esquerda e carregue no botão ENTERE ou (Reproduzir). O ficheiro é reproduzido. ✎✎Suporta o Modo Dispositivo e Modo de Conteúdo na página principal do Media Play. Informação: Pode verificar o nome do ficheiro seleccionado e o número de ficheiros e páginas. Vídeos Movie 01.avi Movie 03.avi Movie 05.avi Secção da lista de ordenação: Apresenta o padrão de ordenação. 1/1 Página /Movie 01.avi Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi Movie 02.avi Movie 04.avi Movie 06.avi ✎✎ O padrão de ordenação varia consoante os conteúdos. SUM A Alt. Dispos. Jan.10.2010 Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Jan.10.2010 Seleccionar Secção da lista de ficheiros: Pode confirmar os ficheiros e os grupos que estão ordenados por categoria. Jan.10.2010 Movie 10.avi Jan.10.2010 Ordenação T Ferramentas Botões de operação Vermelho (Alt. Disposit.): selecciona um dispositivo ligado. B Verde (Preferência): define as preferências do ficheiro. (não suportado na opção Visual. Básica) Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros seleccionados são marcados com um símbolo. Azul (Ordenar): selecciona a lista de ordenação. T Ferramentas: apresenta o menu de opções. ✎✎ Se utilizar o botão ou µ, a lista de ficheiros pode passar para a página seguinte ou anterior. Vídeos Reproduzir vídeo

1. Carregue no botão ◄ ou ► para seleccionar Vídeos e depois no botão ENTERE, no menu Media Play.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros.

3. Carregue no botão ENTERE ou no botão (Reproduzir).

–– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– Se não houver informações sobre o tempo do vídeo, o tempo de reprodução e a barra de progresso não aparecem. –– Durante a reprodução de um vídeo, pode efectuar uma procura utilizando os botões ◄ e ►. ✎✎Neste modo, pode ver clips de filme incluídos num jogo, mas não pode jogá-lo. yy Formatos de legenda suportados 00:04:03 / 00:07:38 1/1 Movie 01.avi Nome Extensão do ficheiro Formato MPEG-4 (texto baseado no tempo) .ttxt XML SAMI .smi HTML SubRip .srt baseado em cadeias de texto SubViewer .sub baseado em cadeias de texto Micro DVD .sub ou .txt baseado em cadeias de texto SUM E Capítulos L Saltar T Ferramentas R Regressar yy Formatos de vídeo suportados

Codec de vídeo Resolução Velocidade de fotogramas (fps) Velocidade transmissão (Mbps) Divx 3.11 / 4.x / 5.1 / 6.0 1920 x 1080 6 ~ 30

ADPCM / WMA 04 Funcionalidades avançadas Extensão do ficheiro WMA

HE-AAC Outras restrições ✎✎ NOTA xx Se houver problemas no conteúdo de um codec, o codec não é suportado. xx Se as informações relativas a um contentor estiverem incorrectas e o ficheiro der erro, o contentor não consegue efectuar correctamente a reprodução. xx O som ou o vídeo pode não funcionar se o conteúdo tiver uma velocidade de transmissão/fotogramas padrão superior ao valor de fotogramas/seg indicado na tabela acima. xx Se o índice der erro, a função de procura Saltar não é suportada. Descodificador de vídeo

Suporta até ao H.264, nível 4.1 H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD não são suportados. XVID, MPEG4 SP, ASP: –– Inferior a 1280 x 720: 60 fotogramas máx. –– Superior a 1280 x 720: 30 fotogramas máx. A GMC superior a 2 não é suportada. H.263 mono não é suportada. Só é suportado o Samsung Techwin MJEPG. Descodificador de áudio

Suporta até ao WMA 7, 8, 9, STD O WMA 9 PRO não suporta multi-canal com excesso de 2 canais nem áudio sem perdas. A frequência de amostragem do WMA de 22050 Hz mono não é suportada. Português BN68-02631A_POR.indb 33

2010-3-3 18:17:40 Funcionalidades avançadas Reproduzir continuamente uma um ficheiro de filme Retomar Reprodução Se sair da função de reprodução de vídeos ou programas de, pode reproduzi-los posteriormente a partir do ponto em que pararam. ✎✎Se carregar no botão ENTERE durante a reprodução do ficheiro, pode explorar a cena dividida em 5 capítulos.

1. Na secção da lista de ficheiros, seleccione o ficheiro de filme que

pretende reproduzir continuamente carregando no botão ◄ ou ►.

2. Carregue no botão (Reproduzir) / ENTERE.

3. Seleccione Reproduzir Continuamente (Retomar Reprodução)

carregando no botão azul. O filme começa a ser reproduzido a partir do ponto em que parou. O botão azul fica disponível quando retomar a reprodução. Se a função Ajuda para reprodução contínua de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme. 00:04:03 / 00:07:38 1/1 Movie 01.avi

SUM Reproduzir Continuamente E Capítulos L Saltar T Ferramentas R Regressar Música Reproduzir música

1. Carregue no botão ◄ ou ► para seleccionar Música e depois

no botão ENTERE, no menu Media Play. Lista Rep.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o Música

pretendido da lista de ficheiros.

3. Carregue no botão ENTERE ou no botão (Reproduzir).

✎✎Só são apresentados os ficheiros com extensões MP3 e PCM. I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer –– Durante a reprodução de música, pode efectuar uma procura utilizando os botões ◄ e ►. –– Os botões (REW) e µ (FF) não funcionam durante a reprodução. I Love You Jhon 01:10 / 04:02 Music 4 No Singer Music 5 No Singer SUM E Pausa L Saltar T Ferramentas R Regressar Os ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB. ✎✎Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.) Criar a Min. Lista Repr

1. Carregue no botão ◄/►/▲/▼ para seleccionar as faixas que pretende adicionar e carregue no botão TOOLS.

2. Seleccione Ad. Minha Lista Repr..

3. Quando o menu Ad. Minha Lista Repr. aparecer, seleccione Minha Lista Repr. Nova.

✎✎ Para adicionar a uma lista de reprodução antiga, basta seleccionar a lista de reprodução a que pretende adicionar a música.

4. A lista de reprodução recém-criada ou actualizada é colocada na página principal de Música.

Reproduzir a Min. Lista Repr Seleccione a pasta Min. Lista Repr e esta começa a reproduzir automaticamente. Carregue no botão ▲ ou ▼ para seleccionar um ficheiro de música diferente da lista de reprodução.

Português BN68-02631A_POR.indb 34 2010-3-3 18:17:42 Ver uma fotografia (ou apresentação de diapositivos)

Carregue no botão ◄ ou ► para seleccionar Fotografia e depois no botão ENTERE, no menu Media Play. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros. Carregue no botão ENTERE ou no botão (Reproduzir). –– Durante a apresentação de uma lista de fotografias, carregue no botão (Reproduzir) / ENTERE do telecomando para iniciar a apresentação de diapositivos. –– Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos. –– Durante a apresentação de diapositivos, os ficheiros aparecem por ordem a partir do ficheiro actualmente mostrado. Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado. Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

¦¦ Reproduzir vários ficheiros Reproduzir os ficheiros gravados/de vídeo/de música/de fotografia seleccionados

1. Carregue no botão amarelo na lista de ficheiros para seleccionar o

ficheiro pretendido.

2. Repita a operação acima descrita para seleccionar vários ficheiros.

Videos Movie 01.avi Jan.10.2010 Movie 03.avi Movie 04.avi Jan.10.2010 Movie 05.avi xx A marca c aparece à esquerda dos ficheiros seleccionados. xx Para cancelar uma selecção, carregue novamente no botão Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 09.avi Movie 10.avi Jan.10.2010 carregue no botão TOOLS e seleccione Anular Selec. Tudo. Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs.. SUM Jan.10.2010 Movie 08.avi Jan.10.2010 amarelo. xx Para anular a selecção de todos os ficheiros seleccionados, 1/1 Página Movie 02.avi Jan.10.2010 ✎✎ NOTA

Durante a apresentação de uma lista de ficheiros, vá para qualquer ficheiro do grupo pretendido. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual. ¦¦ Função adicional do Media Play Ordenação da lista de ficheiros Carregue no botão azul na lista de ficheiros para ordenar os ficheiros. Categoria Visual. Básica Operações Mostra a pasta completa. Pode ver a fotografia seleccionando a pasta. Vídeos Música Fotografia

Última Data Ordena e apresenta o título do ficheiro por ordem de Símbolo/Número/ Alfabeto/Especial. Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros com o botão verde. Ordena e mostra os ficheiros pela última data. Primeira Data Ordena e mostra os ficheiros pela primeira data. Artista Ordena os ficheiros de música por artista e por ordem alfabética.

Álbum Ordena os ficheiros de música por álbum e por ordem alfabética.

Disposição Ordena os ficheiros de música por disposição. Pode alterar as informações sobre a disposição da música. Ordena e mostra os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano. Título Preferência Mensal

2010-3-3 18:17:43 Funcionalidades avançadas Menu de opções de Reproduzir para Vídeos / Música / Fotografia Durante a reprodução de um ficheiro, carregue no botão TOOLS. Categoria Operações Vídeos Música

Título Pode passar directamente para o outro ficheiro. Modo Repetir Pode reproduzir ficheiros, de filme e de música repetidamente. Tamaho Imagem (Modo1 / Modo2 / Original) Pode ajustar o tamanho da imagem de acordo com a sua preferência. Definição de Imagem Pode ajustar a definição da imagem. (p. 14, 15, 16, 17) Definição de Som Pode ajustar a definição do som. (p. 17, 18) Definição de Legenda Pode reproduzir o ficheiro de vídeo com legendas. Só pode utilizar este função se as legendas tiverem o mesmo nome de ficheiro do que o ficheiro de vídeo.

Conforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem múltiplos formatos de áudio.

Velocidade de Apresentação de Diapositivos Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma. Efeito Apresentação Diapositivos Pode definir vários efeitos para a apresentação de diapositivos. Música de Fundo Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos. Zoom Pode fazer zoom de imagens no modo de ecrã inteiro. Rodar Pode rodar imagens no modo de ecrã inteiro. Fundo ecrã prin Pode mover o ficheiro para o ambiente de trabalho do Media Play. Informação Pode ver informações detalhadas sobre o ficheiro reproduzido.

Definições Utilizar o menu Configurar ■■ Definição de Fundo: seleccione esta opção para apresentar o fundo pretendido. ■■ Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado/Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda relativamente à reprodução contínua de filmes. ■■ Obtenha o código de registo do DivX® VOD: mostra o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD com o Media Play, o registo fica concluído. ✎✎ Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com”. ■■ Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, aparece o código de desactivação do registo. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado. ■■ Informação: seleccione esta opção para ver informações sobre o dispositivo ligado.

Português BN68-02631A_POR.indb 36 2010-3-3 18:17:43 O que é o Anynet+? t Anynet+ é uma função que permite controlar, a partir do telecomando do televisor, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+. Ligação ao sistema home theatre

utilizando um cabo HDMI.

2. Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet+ correspondente,

utilizando um cabo HDMI. ✎ NOTA

Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é emitido no subwoofer e nos altifalantes frontais esquerdo e direito do sistema home theatre. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.

Ligue apenas um sistema home theatre. Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado. O sistema Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo. Menu Anynet+ O menu Anynet+ muda consoante o tipo e o estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista Dispos. Gravação: (*gravador) Descrição Muda o modo Anynet+ para o modo de transmissão de TV. Apresenta a lista de dispositivos Anynet+. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) (nome_dispositivo) MENU Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. (nome_dispositivo) INFO Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. Parar a gravação: (*gravador) Pára a gravação. Receptor O som é reproduzido através do receptor. Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo). Português BN68-02631A_POR.indb 37

2010-3-3 18:17:44 Funcionalidades avançadas ¦¦ Configuração do Anynet+ ■■ Configuração Anynet+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet+, Anynet+ (HDMI-CEC) tem de estar definido para Ligado. Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado. A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet+.

✎✎ Se um dispositivo externo ainda estiver a gravar, este pode desligar-se. ¦¦ Comutação entre os dispositivos Anynet+

1. Aparece uma lista dos dispositivos Anynet+ ligados ao televisor.

✎✎ Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

2. Seleccione um dispositivo e carregue no botão ENTERE. Pode mudar para o dispositivo seleccionado.

✎✎ Só quando define Anynet

(HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece. xx Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação. xx Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos.. ¦¦ Gravação Pode gravar um programa televisivo utilizando um gravador da Samsung.

1. Seleccione Gravação.

✎✎ Se houver mais de dois dispositivos de gravação xx Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos.. ✎✎ Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

2. Carregue no botão EXIT para sair.

✎✎ Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo). ✎✎ Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas. ✎✎ Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.

Português BN68-02631A_POR.indb 38 2010-3-3 18:17:45 Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do altifalante do televisor.

1. Seleccione Receptor e defina esta opção para Ligado.

2. Carregue no botão EXIT para sair.

✎✎ Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. ✎✎ O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor. ✎✎ Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor. NOTA

04 Funcionalidades avançadas ¦¦ Ouvir através de um receptor xx Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor. xx O telecomando do+ televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet . xx As funções Anynet+ não funcionam com produtos de outros fabricantes. ¦¦ Resolução de problemas para o Anynet+ Problema Solução possível O Anynet+ não funciona.

A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.

O dispositivo Anynet não reproduz. O dispositivo ligado não é apresentado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI está correctamente ligado. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos. Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.

Não consigo gravar um programa televisivo. O som do televisor não é reproduzido através do receptor. Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor (sistema home theatre). Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações por cabo de vídeo/áudio/HDMI do dispositivo Anynet+. Verifique se a opção Anynet+ (HDMI-CEC) está definida para On (Ligado) no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo Anynet+. O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (Configuração inicial), etc.) Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor. Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada. Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para On (Ligado) no menu de configuração Anynet+. Carregue no botão TOOLS para ver o menu Anynet+ e seleccione o menu pretendido. Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em P >/<, PRE-CH e FAV.CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.) Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos. Não pode utilizar a função de reprodução se Plug & Play (Configuração inicial) estiver em curso. Português BN68-02631A_POR.indb 39

2010-3-3 18:17:45 Funcionalidades avançadas Internet@TV ¦ Introdução ao Internet@TV Recomendado O Internet@TV fornece conteúdos úteis e de entretenimento e serviços directamente a partir da Web para o seu televisor. As Minhas Aplicações Samsung Apps por Data 1/1 Definições

Configure as definições de rede antes de utilizar o Internet@TV. Para obter mais informações, consulte “Ligação à rede”. (P. 24) Os tipos de letra que não sejam suportados no conteúdo do fornecedor não são correctamente apresentados. A velocidade de resposta pode ser lenta e/ou podem ocorrer interrupções, consoante as condições da rede. Consoante a região, pode ser suportado apenas o inglês no serviço de aplicações. Esta funcionalidade não está disponível em determinados locais. Se ocorrer algum problema quando utilizar uma aplicação, contacte o fornecedor de conteúdos. Consoante o fornecedor de conteúdos, as actualizações de uma aplicação ou a própria aplicação podem ser suspensas. Consoante os regulamentos do seu país, determinadas aplicações podem ser de serviço limitado ou não ser suportadas. Apresentação do ecrã Recomendado Ecrã do televisor: Mostra o canal actual. As Minhas Aplicações por Data 1/1 Informação: mostra avisos, novas aplicações e anúncios da Samsung. Serviço de aplicações: Pode aceder a vários serviços fornecidos pela Samsung. Aplicações recomendadas: Apresenta o serviço recomendado pela Samsung. Não pode adicionar nem eliminar serviços desta lista. Aplicações transferidas: Apresenta as aplicações transferidas através das Samsung Apps (Aplicações Samsung). Samsung Apps Definições A Ini.sess. B Marcar como Favorito D Ordenar por R Regressar Internet@TV: edita e configura aplicações e as definições de Internet@TV. Controls : Vermelho (Ini.sess.): para iniciar sessão no Internet@TV.

• B Verde (Marcar como Favorito): : para marcar o aplicações como favorito. Azul (Ordenar por): para ordenar os aplicações.
• R Regressar: para voltar ao menu anterior. ✎ Os botões coloridos podem funcionar de forma diferente consoante a aplicação.

Português BN68-02631A_POR.indb 40 2010-3-3 18:17:46 Ini.sess. Conta de utilizador : adgjm ■■ ID do Internet@TV Mover [0~9] Introduzir PIN R Cancelar ✎✎Para desfrutar de uma experiência satisfatória com aplicações, registe e inicie sessão na sua conta. ✎✎Para saber como criar uma conta, consulte Configuração do Internet@TV → Internet@TV ID → Criar.

1. Carregue no botão vermelho na página principal do

2. Seleccione a User account pretendida e, em seguida,

carregue no botão ENTERE. Se pretende criar uma conta, carregue no botão vermelho, a janela com o OSD de criação de conta aparece em seguida.

3. Introduza a Palavra-passe.

Quando iniciar sessão, a conta de utilizador é apresentada no ecrã.

¦¦ Configuração do Internet@TV Definições Crie as ID e configure as definições do Internet@TV a partir deste ecrã. Realce as definições utilizando os botões ▲ e ▼, e carregue no botão ENTERE. Definições

• Internet@TV ID Pode utilizar este menu para criar ou eliminar a conta. Pode controlar a sua conta, incluindo as informações da conta no site dos conteúdos. A conta é apenas para o Internet@TV.

Criar: crie uma conta e ligue-a aos aplicações do serviço pretendido. NOTA

xx Poderá ter até 10 contas. xx Dispõe de um máximo de 10 caracteres. Como criar uma Internet@TV ID (ID do Internet@TV) Antes de criar uma Conta de utilizador, deve transferir a aplicação em Aplicações Samsung.

1. Utilizando o botão ▲/▼/◄/► seleccione Definições.

Depois carregue no botão ENTERE.

2. Carregue no botão ▼ para seleccionar ID do Internet@

TV e, em seguida, carregue no botão ENTERE ou ►.

3. Seleccione Criar. Aparece o ecrã com o teclado.

4. O OSD do teclado é apresentado no ecrã.

Utilizando o teclado Se carregar no botão – do telecomando, enquanto estiver a utilizar o teclado no ecrã, pode alterar os campos de texto para minúsculas, maiúsculas, números e ícones. Pode utilizar este teclado no ecrã para as várias aplicações Internet@ TV. Como introduzir caracteres.

• Exe.auto do Ticker : Desligado

• Serviço de Vinculação de Canais : Desligado
• Gestor de Serviços ▪ Alterar a palavra-passe do Bloqueio de serviço

✎✎ Se se esquecer da palavra-passe, carregue na seguinte sequência de botões do telecomando para repor a palavra-passe para “0-0-0-0”: POWER (desligar) → MUTE → 9 → 2 → 8 → POWER (ligar). Palavra-passe :

Repor: repõe as predefinições do Internet@TV. Alterar a palavra-passe do Bloqueio de serviço A palavra-passe predefinida é “0-0-0-0.” 04 Funcionalidades avançadas Início de sessão da conta No caso de um aplicações com várias categorias, utilize ◄ e ► para aceder às diferentes categorias.

• Repor 4-1. Por exemplo, se quiser introduzir “105Chang”. 4-2. Carregue duas vezes no botão – do telecomando para alterar o modo de entrada de minúsculas para números. 4-3. Carregue nos botões 1, 0 e 5 por ordem numérica. R Regressar ■■ Config. sistema ✎✎ Exe.auto do Ticker pode não ser suportado consoante o país. Exe.auto do Ticker (Desligado / Ligado): Active/ desactive a função de execução automática do relógio quando ligar o televisor. Serviço de Vinculação de Canais (Desligado / Ligado): alguns canais suportam aplicações, como um serviço de dados da Internet, permitindo-lhe aceder ao serviço de Internet enquanto vê televisão. Disponível apenas se for suportado pela emissora. 4-4. Carregue três vezes no botão – do telecomando para alterar o modo de entrada de números para maiúsculas. 4-5. Carregue três vezes no botão 2 do telecomando para introduzir a letra C. 4-6. Carregue três vezes no botão – do telecomando para alterar o modo de entrada de maiúsculas para minúsculas. 4-7. Carregue nos botões do telecomando para introduzir as restantes letras até formar a palavra “Chang”. Quando terminar, carregue no botão ENTERE.

2010-3-3 18:17:47 Funcionalidades avançadas

5. Utilizando os botões numéricos, introduza a Conta de

utilizador e Palavra-passe0. xx A palavra-passe só pode conter números. xx Com o botão –, pode alterar os campos de texto para minúsculas, maiúsculas, números e ícones. xx Pode apagar o carácter introduzido com o botão PRE-CH. xx Utilizando o botão (REW) ou µ (FF), pode seleccionar o ícone que pretende introduzir no ecrã com o teclado de ícones

6. Conta criada. Pode utilizar os serviços fornecidos por

todos os utilizadores do seu televisor Samsung com um único início de sessão, ligando a conta de utilizador à ID do televisor. Se pretender efectuar o registo de uma ID do site de serviço, seleccione Sim. A lista de sites de serviço aparece no ecrã. ¦¦ Utilização do serviço Internet@TV Samsung Apps Samsung Apps é uma loja que permite transferir aplicações a utilizar em equipamento TV/AV Samsung. Graças às aplicações transferidas, os utilizadores podem aceder a uma série de conteúdos como vídeos, música, fotografias, jogos, informações úteis, etc. Posteriormente, estarão disponíveis mais aplicações. Samsung AppS Novidades! A Minha Página

■■ Gestor de Serviços: elimina e bloqueia aplicações instalados no Internet@TV. Bloquear: bloqueia o widget Para poder aceder a um aplicações bloqueado, é necessária uma palavra-passe.

Eliminar: elimina o aplicações ■■ Propriedades: apresenta as informações sobre o Internet@TV. Utilize a opção Verifique a velocidade da ligação à Internet para testar a sua ligação de rede. Nome Gratuito Estilo de Vida

8. Utilizando os botões numéricos, introduza a ID e a

palavra-passe do site da aplicação. Depois carregue no botão ENTERE. Gestor –– Site de Serviço: registe as informações de início de sessão para sites de serviços, como o YouTube. –– Altr. palavra-passe: altera a palavra-passe da conta. –– Eliminar: elimina a conta. Se se esquecer da palavra-passe, carregue na seguinte sequência de botões do telecomando para repor a palavra-passe para “0-0-0-0”: POWER (desligar) → MUTE → 9 → 2 → 8 → POWER (ligar). Mais recentes Desporto Informação

10. Quando terminar, seleccione OK. Depois carregue no

botão ENTERE. Mais transfer. Travel Jogos

7. Seleccione Registar do Site de Serviço que pretender e,

em seguida, carregue no botão ENTERE.

9. Registado com sucesso. Se adicionar outro site de

serviço, seleccione Sim, em seguida, carregue no botão ENTERE e vá para o passo 5. Incluído Video Outros Ajuda

Ini.sess. B Vista de Miniatura D Ordenar por R Regressar ✎✎Utilização dos botões coloridos com o Samsung Apps.

Vermelho (Ini.sess.): para iniciar sessão no serviço de Internet. xx B Verde (Vista de Miniatura): para alterar o modo de visualização.

Azul (Ordenar por): para ordenar as aplicações por Incluído, Mais transfer., Mais recentes ou Nome. xx R Regressar: volta ao menu anterior. Utilizar o Samsung Apps por categoria Estão disponíveis as seguintes categorias: yy Novidades: apresenta as aplicações recentemente registadas. yy Video: apresenta vários suportes de vídeo como filmes, programas de televisão e vídeos de curta duração. yy Jogos: apresenta vários jogos como sudoku e xadrez. yy Desporto: apresenta vários suportes de desporto como informações, imagens e vídeos de curta duração relativos a jogos. yy Estilo de Vida: inclui vários serviços relacionados com o estilo de vida como música, ferramentas de gestão de fotografias pessoais e redes sociais tais como o Facebook e o Twitter. yy Informação: inclui vários serviços de informações como notícias, acções e meteorologia. yy Outros: inclui outros serviços variados. yy A Minha Página: apresenta a lista de aplicações e o seu saldo em termos de dinheiro electrónico. A partir de meados de 2010 (EUA e Coreia apenas), poderá adquirir dinheiro electrónico para comprar aplicações através de tv.samsung.com.

yy Ajuda: se tiver dúvidas relativamente ao Internet@TV, consulte primeiro esta secção. Português BN68-02631A_POR.indb 42 2010-3-3 18:17:48 Problema Solução possível Alguns conteúdos de Aplicação são apenas em inglês. Como posso mudar o idioma? O idioma do conteúdo Aplicação pode ser diferente do idioma da interface de utilizador do widget. Depende do fornecedor de serviços. Alguns serviços Aplicação não funcionam. Quando ocorre um erro na rede, não posso utilizar outros menus para além do menu de definições. É possível ver filmes para adultos no YouTube? Consulte o fornecedor de serviços. Consulte o website de ajuda para obter informações do fornecedor do serviço widget. Se a ligação à rede não funcionar, o seu serviço pode estar limitado. Tal deve-se ao facto de todas as funções, excepto o menu de definições, serem necessárias para ligar à Internet. Geralmente, estes encontram-se excluídos da lista do menu. Mas, se utilizar a função de procura, pode vê-los. Neste caso, se utilizar o Widget Gallery, bloqueia o serviço widget. 04 Funcionalidades avançadas ¦¦ Resolução de problemas para o Internet@TV ¦¦ Website de ajuda ✎✎O passo pode ser alterado posteriormente. ✎✎As ligações podem ser diferentes para países com estatuto especial. País Áustria Bélgica República Checa Dinamarca Finlândia França Alemanha Grécia Hungria Irlanda Itália Países Baixos Noruega Polónia Portugal Eslováquia Espanha Suécia Suíça Reino Unido Turquia Estónia Letónia Lituânia Rússia Ucrânia Website www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV www.samsung.com → Produits → téléviseurs → medi@2.0 → Internet@TV www.samsung.com → Produkty → televizory → medi@2.0 → Internet@TV www.samsung.com → Produkter → stue & soveværelse → medi@2.0 → Internet@TV www.samsung.com → Tuotteet → kodinelektroniikka → medi@2.0 → Internet@TV www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV www.samsung.com → Privatkunden → Fernseher → medi@2.0 → Internet@TV www.samsung.com → Προϊόντα → τηλεοράσεις → medi@2.0 → Internet@TV www.samsung.com → Termékek → televíziók → medi@2.0 → Internet@TV www.samsung.com → Products → Television → medi@2.0 → Internet@TV www.samsung.com → Prodotti → TV → medi@2.0 → Internet@TV www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV www.samsung.com → Produkter → hverdagsrom & soverom → medi@2.0 → Internet@TV www.samsung.com → Produkty → telewizory → medi@2.0 → Internet@TV www.samsung.com → Produtos para Consumidores → televisores → medi@2.0 → Internet@TV www.samsung.com → Produkty → televízory → medi@2.0 → Internet@TV www.samsung.com → Productos → televisores → medi@2.0 → Internet@TV www.samsung.com → Produkter → vardagsrum & sovrum → medi@2.0 → Internet@TV www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV www.samsung.com → Products → Television → medi@2.0 → Internet@TV www.samsung.com → Tüketici Ürünleri → televizyon → medi@2.0 → Internet@TV www.samsung.com → Klientidele → Televiisorid → medi@2.0 → Internet@TV www.samsung.com → Klientiem → Televizori → medi@2.0 → Internet@TV www.samsung.com → Namams → Televizoriai → medi@2.0 → Internet@TV www.samsung.com → Продукты → Телевизоры → medi@2.0 → Internet@TV www.samsung.com → Потребительские продукты → телевизоры → medi@2.0 → Internet@TV Português BN68-02631A_POR.indb 43

2010-3-3 18:17:49 Funcionalidades avançadas AllShare Mensag. / Suporte / ScreenShare ¦¦ O AllShare AllShare estabelece a ligação com o seu televisor, telemóveis e outros dispositivos que sejam compatíveis com o seu televisor através de uma rede. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o seu PC) controlando-os no televisor através da rede. Além disso, pode utilizar o televisor como monitor para o seu telemóvel quando navegar numa página Web. ✎✎Para obter mais informações, visite o site “www. samsung.com” ou contacte o centro de atendimento da Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador. Apresenta uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare. ✎✎A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare. ■■ Permitido/Proibido: autoriza/bloqueia o telemóvel. ■■ Eliminar: elimina o telemóvel da lista. ✎✎ Esta função só elimina o nome do telemóvel da lista. Se o dispositivo móvel eliminado for ligado ou tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista. Utilização da função Mensag. Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão. ✎✎NOTA xx Para desactivar a janela de alarme, defina Mensag. para Desligado em Configuração de AllShare. ¦¦ Configuração do AllShare xx Se seleccionar OK ou se OK não for seleccionado após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel. Configuração ■■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis). ■■ Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o ScreenShare. ■■ Screen Share (Ligado / Desligado): activa ou desactiva o ScreenShare, acede a vários conteúdos a partir de telemóveis ou de outros dispositivos que suportem o ScreenShare. ■■ Nome do televisor: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel. ✎✎ Se seleccionar Entrada do utilizador, pode escrever no televisor utilizando o OSK (Teclado no ecrã). xx A janela de alarme pode ser apresentada enquanto utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV. xx Quando for apresentada uma mensagem de um telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Proibido para bloquear o telemóvel. Visualização da mensagem Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado. Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

Português BN68-02631A_POR.indb 44 2010-3-3 18:17:49 Utilização da função ScreenShare Se receber uma chamada enquanto vê televisão, aparece a janela de alarme. Utilizando o ScreenShare, pode pesquisar vários conteúdos da Web através do telemóvel. Por exemplo, a imagem abaixo apresenta uma página de acesso aos conteúdos de um telemóvel. Pode ler os ficheiros do telemóvel e ver a lista telefónica e o calendário no televisor. Além disso, na lista telefónica, pode efectuar uma chamada para outra pessoa ou enviar uma mensagem SMS. Alarme de compromisso Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado. Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns caracteres especiais podem aparecer em branco ou corrompidos. ✎✎NOTA xx Para utilizar esta função, tem de ter o ScreenShare instalado no telemóvel/dispositivo móvel da Samsung. xx O Doc Viewer consegue ler ficheiros de formato 04 Funcionalidades avançadas Alarme de chamada recebida doc, mas não consegue modificá-los. Utilização da função Suporte Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados do telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos. xx O ecrã apresentado pode variar consoante o dispositivo ligado. My Mobile ✎✎NOTA xx Quando executar pela primeira vez a função de suporte, aparece a janela de contexto de aviso. Carregue em Permit. e pode então utilizar a função Multimédia naquele dispositivo. "Unknown Device 0" is requesting that the media file be allowed to play. If you wish to allow the media file to be played at your device, please press "Allow", otherwise press "Deny". You can also change the setting (or resetting) of this feature at "AllShare Setup".

Warning: Please note that if your device is connected to unsecured or

unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content's appropriateness, we strongly recommend that you do not "Allow" the request to play. Allow Deny Contacts Calendar Doc viewer E Seleccionar Regressar Utilização do telemóvel da Samsung para controlar o televisor Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando estiver a controlar o televisor com o telemóvel, apenas funcionam os botões POWER, -VOL +, z e MUTE. ✎✎Mesmo que carregue continuamente num botão de controlo (canal ou volume) do telemóvel, o valor só aumenta ou diminui uma unidade. xx Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare. xx Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato. xx Os botões ENTERE e ◄ / ► podem não funcionar consoante o tipo de conteúdo multimédia. xx Se utilizar o dispositivo móvel, pode controlar a reprodução dos dados multimédia. Para obter mais informações, consulte os respectivos manuais do utilizador. xx Se pretender reproduzir conteúdos multimédia do seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte a secção “Media Play”. Português BN68-02631A_POR.indb 45

2010-3-3 18:17:50 Outras informações Funcionalidade de teletexto de canais analógicos A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. ✎ Pode mudar as páginas do teletexto com os botões numéricos do telecomando.

/ (activar teletexto/ sobrepor): activa o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao teletexto. 2 (página para cima): apresenta 6 (índice): apresenta a página 8 (memorizar): memoriza as

4 (tamanho): apresenta as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.

de teletexto (LIST/FLOF). Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode gravar uma página de teletexto na lista utilizando o botão 8 (memorizar).

de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto

(modo de espera): mantém o ecrã numa determinada página; se a página seleccionada estiver ligada as várias páginas secundárias, estas são automaticamente apresentadas em sequência. Para retomar, carregue novamente neste botão. 3 (página para baixo): 8 apresenta a página de teletexto anterior.

páginas de teletexto.

a página de teletexto seguinte.

1 (página secundária): apresenta a página secundária disponível.

5 (mostrar): apresenta o 0 texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão. 7 (cancelar): apresenta a ! emissão actual enquanto procura uma página. Botões coloridos (vermelho/ @ verde/amarelo/azul): Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue no botão que corresponde à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. As páginas do teletexto estão divididas em seis categorias: Parte Conteúdos Parte Conteúdos

Nome da estação emissora.

Número da página actual ou indicações da procura.

Informações sobre o estado. Informações FASTEXT.

Português BN68-02631A_POR.indb 46 2010-3-3 18:17:50 05 Outras informações Instalação do suporte de montagem na parede ¦¦ Montagem da tampa Quando instalar o televisor numa parede, coloque a tampa na zona de ligação à base, conforme ilustrado na imagem. Tampa ¦¦ Preparação antes de instalar o suporte de montagem na parede (televisor de 46 a 55 polegadas) Para instalar um suporte de montagem na parede de outro fabricante, utilize o anel de suporte. ¦¦ Instalação do kit de montagem na parede Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Português BN68-02631A_POR.indb 47

2010-3-3 18:17:51 Outras informações ¦¦ Especificações do kit de montagem na parede (VESA) ✎✎O kit de montagem na parede não é fornecido, mas sim vendido em separado. Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves. ✎✎NOTA xx Se a instalacao for feita pelo cliente, a Samsung Electronics nao se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. xx As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo. xx Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem. xx Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor. xx No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações. xx Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão. xx Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes. xx A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto. xx Não exceda uma inclinação de 15 graus quando montar este televisor. Família de produtos polegadas 19~22 Televisor LCD 23~29 30~40 46~55 57~65 70~80 80~ Espec. VESA (A * B) 75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 1400 X 800 Parafuso padrão Quantidade

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Montagem dos cabos Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente. Braçadeira de cabos

Português BN68-02631A_POR.indb 48 2010-3-3 18:17:51 O dispositivo de bloqueio Kensington serve para fixar fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para uma utilização correcta. Localize o ícone “ ” na parte de trás do televisor. Existe uma ranhura Kensington ao lado do ícone “ ”.

1. Introduza o dispositivo de bloqueio na ranhura Kensington do LCD

1 e rode-o na direcção de bloqueio 2.

2. Ligue o cabo do dispositivo de bloqueio Kensington 3.

3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a

um objecto estacionário pesado. O dispositivo de bloqueio tem de ser adquirido separadamente. A localização do dispositivo de bloqueio Kensington pode variar consoante o modelo. 05 Outras informações Dispositivo anti-roubo Kensington

Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiqueda por razões de segurança, como descrito em seguida. ¦¦ Para evitar a queda do televisor ✎✎Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.

1. Introduza os parafusos nos grampos e aparafuse-os com

firmeza à parede. Certifique-se de que os parafusos estão bem fixos na parede. Especificações dos parafusos xx Para um LCD de 32 a 40 polegadas: M6

xx Para um LCD de 46 a 55 polegadas: M8

2. Retire os parafusos da parte central traseira do televisor,

introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.

3. Ligue os grampos fixados ao televisor e os grampos fixados à

parede com um fio forte e, em seguida, aperte bem o fio. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional. Instale o televisor perto da parede para que este não caia para trás. É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. Desaperte o fio antes de transportar o televisor.

2010-3-3 18:17:53 Outras informações Resolução de problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Support (Suporte) ou contacte o centro de atendimento na lista da contracapa deste manual. Problemas Soluções e explicações Qualidade da imagem Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Suporte - Auto-diagnóstico - Teste de Imagem) (P. 20) Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. A imagem do televisor não parece ser de tão boa qualidade como na loja.

Se tiver uma caixa de televisão por cabo analógica/set-top box, adquira uma set-top box digital. Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (Alta definição). Subscritores de cabo/satélite: experimente as estações HD da grelha de canais. Ligação de antena: experimente as estações HD após executar a programação automática. ✎✎ Muitos canais HD são actualizados a partir de conteúdos SD (Definição padrão). Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p. Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal. A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. A cor ou o brilho são pouco nítidos.

Ajuste as opções de Imagem no menu TV. (aceda ao modo Imagem / Cor / Brilho / Nitidez) Ajuste a opção Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução ECO Poupança Energ.) (P.14) Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da imagem)

A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção. Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor. Aparece uma linha com pontos na extremidade do ecrã.

Se o tamanho da imagem estiver definido para Ajustar ao Ecrã, altere-o para 16:9. (P. 15) Altere a resolução da caixa de televisão por cabo/set-top box. A imagem é apresentada a preto e branco.

Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor. Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos. Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p. Qualidade do som

Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Suporte - Auto-diagnóstico - Teste de Som) (P. 20) Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.

Verifique o volume do dispositivo externo ligado ao televisor. A imagem tem uma boa qualidade, mas não é emitido som.

Defina a opção Seleccionar Altifalante para Altifalante da TV no menu do som. (P. 17) Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor. Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor). Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.

Os altifalantes fazem um ruído estranho.

Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio. Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção da imagem. Sem imagem, sem vídeo O televisor não liga.

Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo. Português BN68-02631A_POR.indb 50 2010-3-3 18:17:53 O televisor desliga-se automaticamente. Soluções e explicações

Não se vê imagem/vídeo.

Certifique-se de que Temporizador está definido para Desligado no menu Configuração. (P. 18) Se ligar o PC ao televisor, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal. Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos). Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set-top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. Certifique-se de que os dispositivos estão ligados. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando. 05 Outras informações Problemas Ligação RF (cabo/antena) O televisor não recebe todos os canais.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Certifique-se de que o cabo de antena está correctamente ligado. Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU - Configuração - Plug & Play (Configuração inicial) e aguarde até todos os canais disponíveis serem memorizados. Verifique se a antena está na posição correcta. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor. Ligação ao PC Aparece a mensagem “Not Supported Mode” (Modo não suportado).

Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor. (P. 20) “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado. O vídeo tem uma boa qualidade, mas não é emitido áudio.

Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.

É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios. Certifique-se de que a ligação de rede está definida para Sem fios. Certifique-se de que o televisor pode ser ligado a um router IP sem fios.

Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados. Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor. Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro. Ligação de rede (consoante os modelos) A ligação da rede sem fios falhou. Outros A imagem não é apresentada no modo de ecrã inteiro.

O telecomando não funciona.

Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta. Limpe a janela de transmissão do sensor do telecomando. Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m. O telecomando da caixa de televisão por cabo/set-top box não liga nem desliga o televisor, nem regula o volume.

Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set-top box para identificar o código do televisor SAMSUNG. Aparece a mensagem “Modo não suportado”.

Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 20 deste manual. O televisor exala um cheiro a plástico.

Este cheiro é normal e dissipa-se com o passar do tempo. A opção Informações do Sinal do televisor não está disponível no menu Teste de autodiagnóstico.

Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial. (P. 20) O televisor está inclinado.

Remova a base do suporte do televisor e monte-a novamente. Há dificuldades na montagem da base do suporte.

Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada. O menu do canal aparece esbatido. (indisponível)

O menu Canal só está disponível quando seleccionar a fonte de TV. Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Se o televisor estiver no modo Demonstração de Loja, são repostas as predefinições de áudio e de imagem a cada 30 minutos. Altere as definições do modo Demonstração de Loja para o modo Utilização Doméstica no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configuração → Plug & Play (Configuração inicial) → ENTERE. Português BN68-02631A_POR.indb 51

2010-3-3 18:17:53 Outras informações Problemas Soluções e explicações Verifica-se uma perda intermitente de áudio ou de vídeo.

Verifique as ligações dos cabos e ligue-os novamente. A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus. São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.

Essa característica faz parte do design do produto e não constitui um defeito. O menu PIP não está disponível.

PIP só está disponível quando utilizar uma fonte de HDMI, PC ou componentes. Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.

Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum. Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura. Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.

Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão. São detectados problemas frequentes relacionados com a imagem/som.

Verifique e altere o sinal/fonte. Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias.

Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto directo com a mobília.

Português BN68-02631A_POR.indb 52 2010-3-3 18:17:54 Painel nativo Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Sistema de televisão 1920 x 1080 @ 60 Hz 10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação Analógico: consoante a selecção do país Digital: DVB-T/DVB-C Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG. OK NICAM. MPEGl Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Áudio: PCM linear de dois canais 32/44.1/48 kHz, 16/20/24bits. Entrada de áudio analógico (apenas HDMI IN1) Entrada PC Sistema de cores/vídeo Sistema de som HDMI IN 1 ~ 4 Rotação da base (esquerda/direita) Nome do modelo Tamanho do ecrã (Diagonal) Som Saída Dimensões (L x P x A) Caixa Com base Peso Caixa Com base 05 Outras informações Características técnicas -20˚ ~ 20˚ LE32C670 LE37C670 LE40C670 LE46C670 LE55C670 32 inch 37 inch 40 inch 46 inch 55 inch 10W X 2 15W X 2 789.2 X 77.8 X 509.9 mm 907.6 X 78.5 X 574.4 mm 976.2 X 80.4 X 614.9 mm 1108.6 X 80.3 X 689.7 mm 1301.6 X 85.3 X 801.2 mm

✎✎O design e as características técnicas estão sujeitos a alterações sem aviso prévio. ✎✎Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto. Português BN68-02631A_POR(30-).indd 53

2010-3-4 10:16:19 Outras informações Índice remissivo

Actualização do software Ajuste auto. AllShare Alterar PIN 6, Altifalante da TV Altifalante Exter. Amplificar Antena Anynet+ Apresentação de diapositivos Audio Out Auscultadores Auto-diagnóstico

Guia actual e seguinte Gravação

Balanço Bloquear Bloqueio para crianças Botão ON/OFF Braçadeira de cabos Brilho

C. quentes Canal Canal Favorito Características técnicas Colour Tonalidade Componente Configuracao da rede Contraste Dinâmico

Idioma Indicador de corrente Informações do Sinal Instalação seguro Internet@TV

Legenda Licença Ligação a um dispositivo de áudio 8 Ligação a um PC Lista de fontes

Media Play Melodia Memorização automática Modo de espera Modo Filme Modo Repetir Montagem na parede Música Música de Fundo

Edição de canais Editar Nome EPG Equalizador Equilíb. Branco

Ferramentas Fotografia Frequência Fundo ecrã prin

palavra-passe Percorrer Pilhas PIP Plug & Play Poupança Energ.

Receptor Relógio Reprodução de vídeo Resolucao de problemas Resolução ideal RGB

Tamaho Imagem Tampa Telecomando Temporizador Título Tom de Pele Tonalidade de Preto Transparên. Menu 16, 36

USB 21, 37 Utilização da função Vis. Canal Utilização da função Vista Programada Utilização de canais favoritos

videogravador Vídeos Visual. Básica Volume Volume Auto.
