MANUAL DE UTILIZADOR LE40C550 SAMSUNG

Volumen automático (Desactivado / Normal / Nocturno)

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Aviso sobre a televisão digital

1. As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.
2. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.
3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.
4. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios.
5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.
6. Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung.

A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração.

Aviso de imagem fixa

Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode provocar efeitos fantasma no ecrã LCD, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo:

• Evite visualizar o mesmo canal de televisão durante longos períodos.
• Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado.
• Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste.
• Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações.

Manutenção de um espaço de instalação seguro

Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.
- Se utilizar peças fornecidas por outro fabricante, pode provocar danos materiais ou ferimentos em caso de queda do produto.
O aspecto exterior pode variar consoante o produto.

Instalação com uma base.

10 cm 10 cm 10 cm

Instalação com um suporte de montagem na parede.

10 cm 10 cm 10 cm 10 cm

Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos)

(Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada)

Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais.

Eliminação correcta das pilhas deste produto

(Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas)

Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químico Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local.

Introdução

4

Ligações

7

Funcionalidades básicas

9

Funcionalidades avançadas

22

Outras informações

40

4 Acessórios

4 Apresentação do painel de controlo

5 Apresentação do telecomando

6 Ligação a uma antena

6 Plug & Play (Configuração inicial)

7 Ligação a um dispositivo AV

8 Ligação a um dispositivo de áudio

9 Alteracao da fonte de entrada

9 Como percorrer os menus

10 Utilização do botão INFO (Guia actual e seguinte)

10 Planeamento de visualizações

11 Canal

13 Imagem

16 Som

18 Configuracao

20 Suporte

22 Ligação a um PC

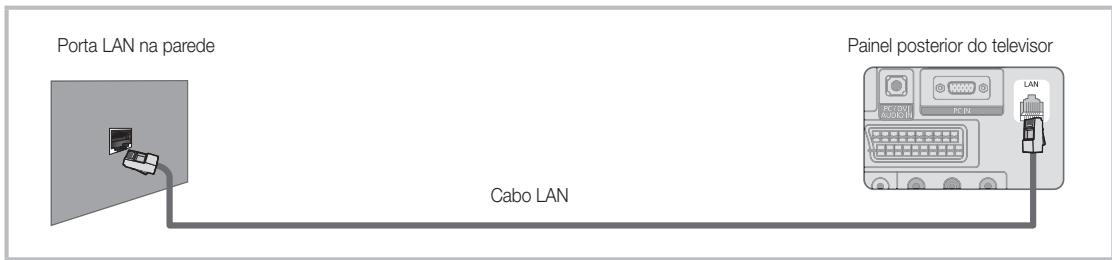

23 Ligacao de rede

28 Media Play

35 Anynet+

38 AllShare™

40 uncionalidade de teletexto de canais analógicos

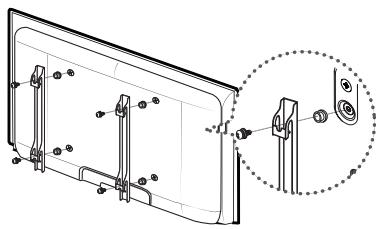

41 Instalação do suporte de montagem na parede

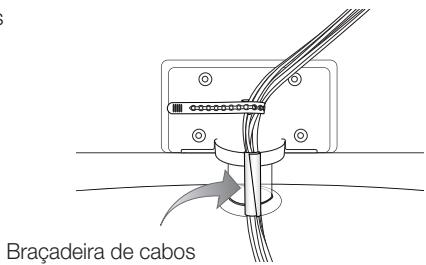

43 Montagem dos cabos

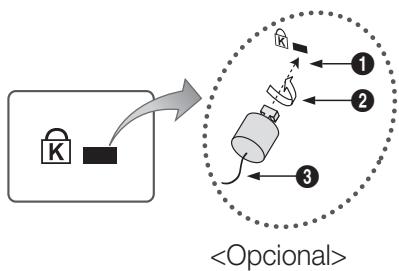

43 Dispositivo anti-roubo Kensington

43 Fixacao do televisor a parede

44 Resolucao de problemas

47 Características tecnicas

48 Índice remissivo

Verifique o símbolo!

TOOLS

Esta função pode ser utilizada carregando no botão TOOLS do telecomando.

Nota

Certifique-se de que os itens seguintes são fornecidos com o seu televisor LCD. Se faltar algum acessório, contacte o seu revendedor.

A cor e a forma dos itens podem variar consoante os modelos.

• Telecomando e pilhas (2 pilhas AAA)
- Manual do utilizador
- Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais)

• Pano de limpeza
• Cabo de alimentação

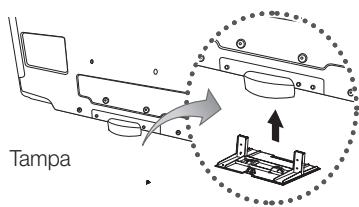

- Tampa

- Braçadeira de cabos

(Televisores com 46 polegadas)
- Anel de suporte (4ea)

Consulte o manual fornecido em separado para instalar a base.

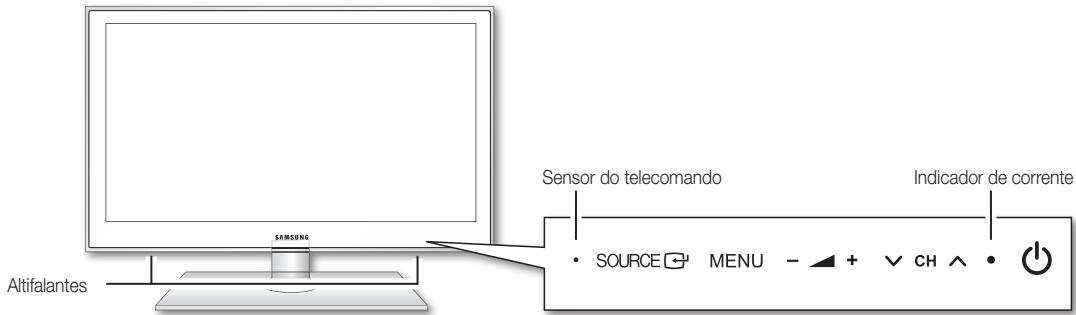

Apresentação do painel de controlo

A cor e a forma do produto podem variar consoante o modelo.

Altifalantes SAMSUNG Sensor do telecomando Indicador de corrente SOURCE MENU - + CH •

Alimentação

Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera.

Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTER do telecomando.

Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor.

Regula o volume. No OSD, utilize os botões — ▲ + tal como utiliza os botões ◀ e ▶ do telecomando.

Muda de canal. No OSD, utilize os botões √ CH ∧ tal como utiliza os botões ▼ e ▲ do telecomando.

Aponte o telecomando para este ponto no televisor.

Modo de espera

Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

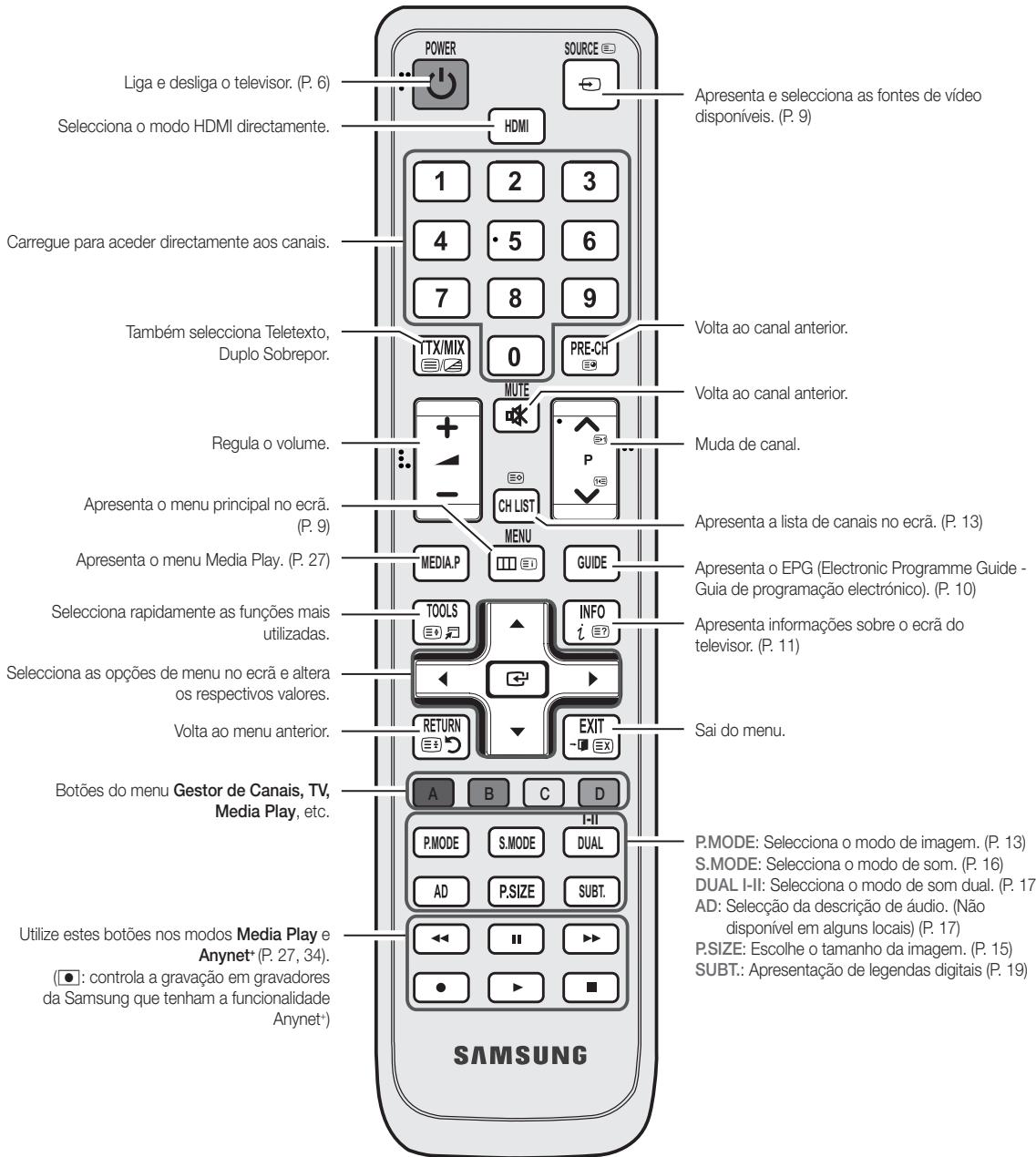

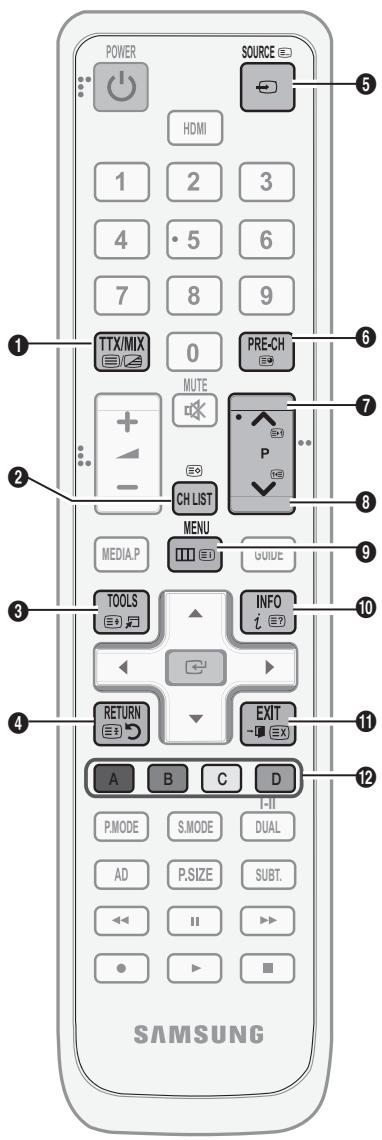

Apresentação do telecomando

Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume.

Liga e desliga o televisor. (P. 6) Seleciona o modo HDMI directamente. Carregue para aceder directamente aos canais. Também seleciona Teletexto, Duplo Sobrepor. Regula o volume. Apresenta o menu principal no ecrã. (P. 9) Apresenta o menu Media Play. (P. 27) Seleciona rapidamente as funções mais utilizadas. Seleciona as opções de menu no ecrã e altera os respectivos valores. Volta ao menu anterior. Botões do menu Gestor de Canais, TV, Media Play, etc. Utilize estes botões nos modos Media Play e Anynet* (P. 27, 34). (●): controla a gravação em gravadores da Samsung que tenham a funcionalidade Anynet*) SAMSUNG POWER HDMI 1 2 3 4 5 6 7 8 9 TTX/MIX 0 PRE-CH MUTE CH LIST MENU GUIDE TOOLS INFO i ? RETURN EXIT A B C D P.MODE S.MODE DUAL AD P.SIZE SUBT. ← I-II ►► ● ► ■ Apresenta e seleciona as fontes de vídeo disponíveis. (P. 9) Volta ao canal anterior. Volta ao canal anterior. Muda de canal. Apresenta a lista de canais no ecrã. (P. 13) Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico). (P. 10) Apresenta informações sobre o ecrã do televisor. (P. 11) Sai do menu. P.MODE: Selecciona o modo de imagem. (P. 13) S.MODE: Selecciona o modo de som. (P. 16) DUAL I-II: Selecciona o modo de som dual. (P. 17) AD: Selecção da descrição de áudio. (Não disponível em alguns locais) (P. 17) P.SIZE: Escolhe o tamanho da imagem. (P. 15) SUBT.: Apresentação de legendas digitais (P. 19)

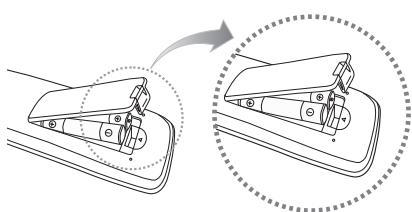

Introdução das pilhas (Tamanho da pilha: AAA)

• Utilize o telecomando a uma distância máxima de 23 metros do televisor.
• A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon por perto.
• A cor e a forma podem variar consoante o modelo.

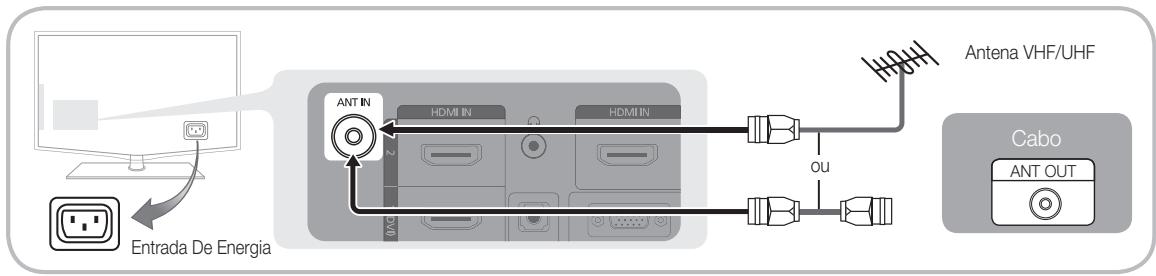

Ligação a uma antena

Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

Predefinição: ligação à corrente eléctrica e à antena.

Plug & Play (Configuração inicial)

Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWER ⏻. A função Plug & Play só está disponível se a fonte de Entrada estiver definida para TV.

Para regressar ao passo anterior, carregue no botão vermelho.

1	Seleção de um idioma	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER .Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã).
2	Seleção de Demonstração de Loja ou Utilização Doméstica	Carregue no botão ◀ ou ▶ e, em seguida, no botão ENTER .• Seleccione o modoUtilização Doméstica. O modoDemonstração de Loja destina-se a locais de venda a retalho.• Reponha as definições da unidade deDemonstração de Loja paraUtilização Doméstica(padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar MENU durante 5 seg.
3	Seleção de um país	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER .Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccioneOutros. [IMAGE] Depois de seleccionar o país no menuPaís alguns modelos permitem avançar para uma opção adicional para definir o número PIN.[IMAGE] Quando introduz o número PIN, 0-0-0-0 não está disponível.
4	Seleção de uma antena	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER .SeleccioneAntenaouCabo.
5	Seleção de um canal	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER .Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena paraCabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulteCanal →Memor.Auto.(P. 12)[IMAGE] Carregue no botão ENTER em qualquer altura para interromper o processo de memorização.
6	Definição de Modo Relógio	DefinaModo Relógioautomática ou manualmente.Carregue no botão ▲ ou ▼ para seleccionarAuto., em seguida, carregue no botão ENTER .
7	Apresentação doGuia deLigação HD	É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD.
8	Desfrute do seu televisor.	Carregue no botão ENTER .

Se pretender repor esta funcionalidade...

Seleccione Configuração - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN.

Ligação a um dispositivo AV

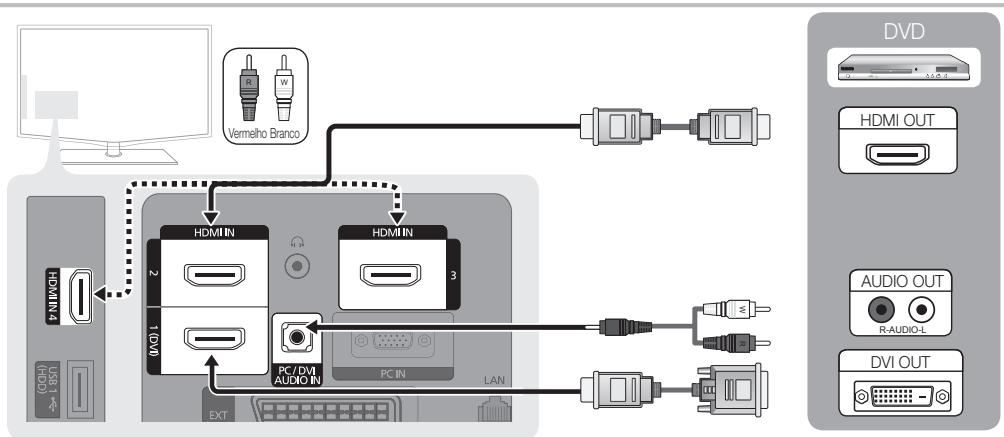

Com um cabo HDMI/DVI: ligação HD (até 1080p)

Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB)

HDMI IN 1(DVI), 2, 3, 4 / PC / DVI AUDIO IN

• Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). Em caso de ligação através de um cabo DVI, utilize um adaptador de cabo DVI a HDMI ou DVI-HDMI (DVI a HDMI) para uma ligação de vídeo e as tomadas DVI AUDIO IN para áudio.
• Se ligar um dispositivo externo, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB que suporte versões HDMI anteriores à 1.3, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem/pode não emitir som/imagens tremidas/cores estranhas).
• Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1.3, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização.
• Recomenda-se que adquira um cabo HDMI certificado. Caso contrário, o ecrã pode aparecer em branco ou pode ocorrer um erro de ligação.

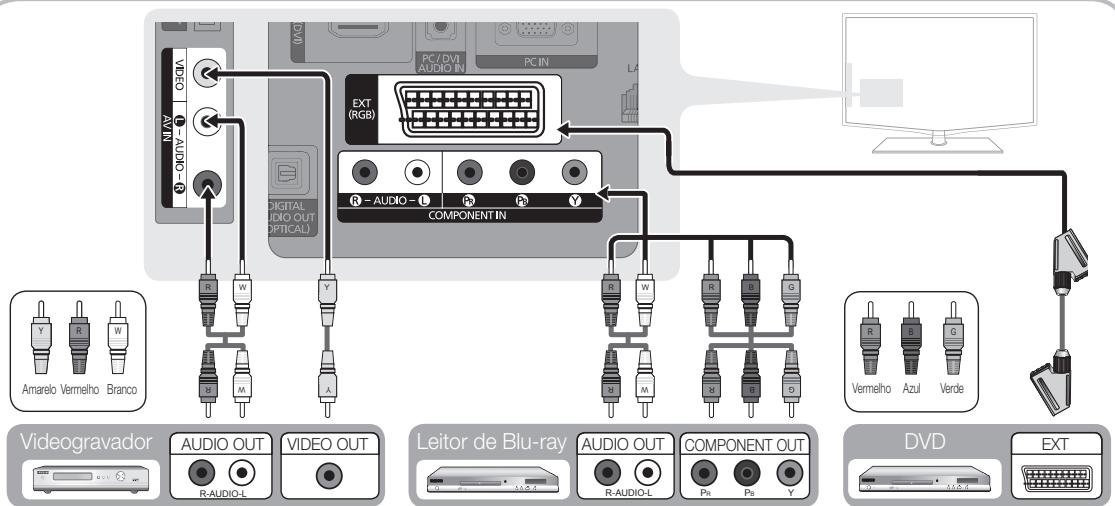

Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

Dispositivos disponíveis: videogravador, leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB

No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD.

Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

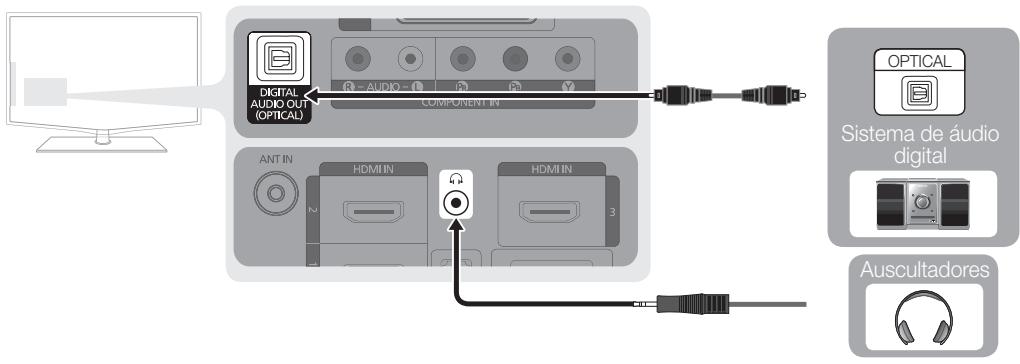

Com uma ligação através de um cabo óptico ou áudio

Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD

• Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema.
• Poderá usufruir de áudio de 5.1 canais se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais.
• Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

Auscultadores 📞: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.

• A função de som pode ser limitada quando liga os auscultadores ao televisor.
• O volume dos auscultadores e o volume do televisor são reguláveis em separado.

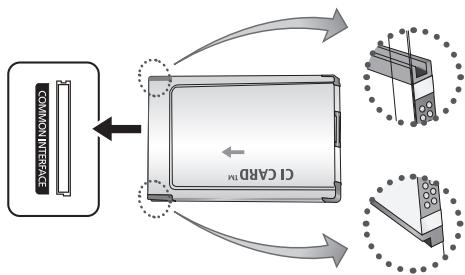

LIGACOES Ranhura COMMON INTERFACE

Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”.

• Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificado”.
• As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços.
• Assim que concluir a configuração das informações dos canais, a mensagem “Actualizacao concluida” é apresentada, indicando que a lista de canais já está actualizada.

NOTA

• Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local.
• Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.
• Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo.
• A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.
• Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.
• Se detectar problemas, contacte o fornecedor de serviços.

Alteração da fonte de entrada

Lista de Fontes

Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu-ray/caixa de televisão por cabo/receptor de satélite STB, ligadas ao televisor.

■ TV / Ext. / AV / Component / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

Em Lista de Fontes, as entradas ligadas são realçadas.

As opções Ext. e PC permanecem sempre activadas.

Funcionalidades básicas

Como percorrer os menus

Antes de utilizar o televisor, siga os passos abaixo para saber como navegar no menu e seleccionar e ajustar diferentes funções.

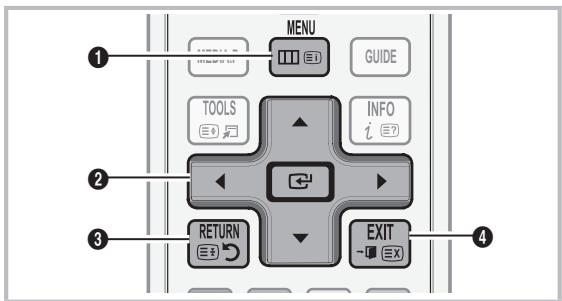

MENU GUIDE TOOLS INFO i ? RETURN EXIT 4

① Botão MENU: apresenta o menu principal no ecrã.
2 Botão ENTER 📄 / Direcção: move o cursor e selecciona um item. Confirma a definição.
3 Botão RETURN: volta ao menu anterior.
4 Botão EXIT: sai do menu no ecrã.

Editar Nome

■ Videogravador / DVD / STB cabo / STB satélite / PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI / TV /IPTV/ Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

Se houver um PC com uma resolução de 1920 x 1080 a 60 Hz ligado à porta HDMI IN 1(DVI), deve definir o modo DVI PC em Editar Nome.
Se ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir para os modos DVI PC ou Dispositivos DVI em Editar Nome.

Como utilizar o OSD (Indicações no ecrã)

O passo de acesso pode variar consoante o menu seleccionado.

1	MENU	As opções do menu principal aparecem no ecrã:Imagem, Som, Canal,Configuração, Entrada,Aplicação, Suporte.
2	▲ / ▼	Seleccione um ícone com o botão ▲ ou ▼.
3	ENTER	Carregue em ENTER para aceder ao submenu.
4	▲ / ▼	Seleccione o submenu pretendido com o botão ▲ ou ▼.
5	◀ / ▶	Regule o valor de um item com o botão ◀ ou ▶. O ajuste no OSD pode variar consoante o menu seleccionado.
6	ENTER	Carregue em ENTER para concluir a configuração.
7	EXIT ➔	Carregue em EXIT.

Funcionalidades básicas

Utilização do botão INFO (Guia actual e seguinte)

O ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo.

O Guia actual e seguinte apresenta as informações sobre programas televisivos de cada canal consoante a hora de emissão.

- Desloque-se através de ◀, ▶ para ver as informações sobre um determinado programa enquanto vê o canal actual.

- Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTER ↙.

abc1 DTV Air 15 D Life On Venus Avenue Unclassified No Detaild Information 18:11 Thu 6 Jan 18:00 ~ 6:00 Watch Informação

Planeamento de visualizações

Guia

As informações do EPG (Electronic Programme Guide - Guia de programação electrónico) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor nude automaticamente

para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal.

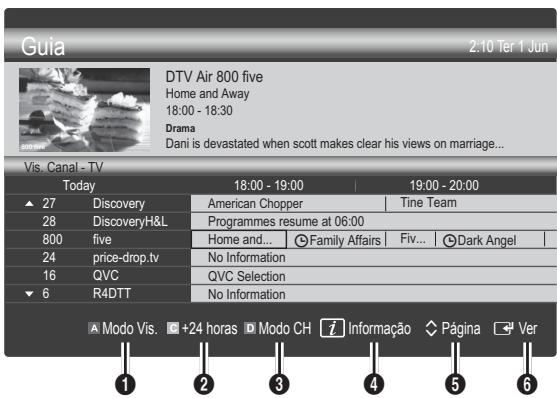

Utilização da função Vis. Canal

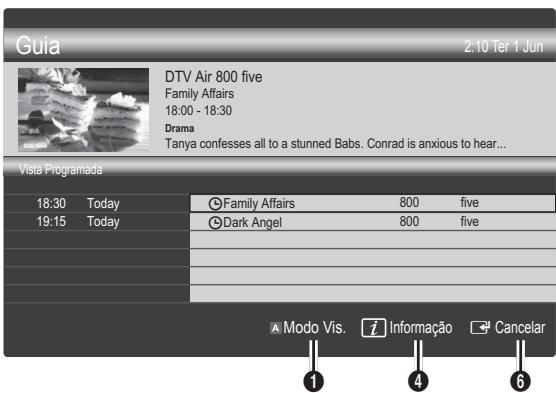

Utilização da função Vista Programada

1 A Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.
2 c Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.
3 Azul (Modo CH): Seleccione o tipo de canais que pretende ver na janela Vis. Canal.

- O Modo CH difere consoante a origem da antena.

4 i (Informação): apresenta os detalhes do programa seleccionado.
5 ◊ (Página): passa para a página anterior/seguinte.
6 Botão ENTER

• Se escolher o programa actual, pode ver o programa seleccionado.
• Se escolher o programa seguinte, pode reservar o programa seleccionado. Para cancelar a programação, carregue novamente no botão ENTER e seleccione Cancelar Planos.

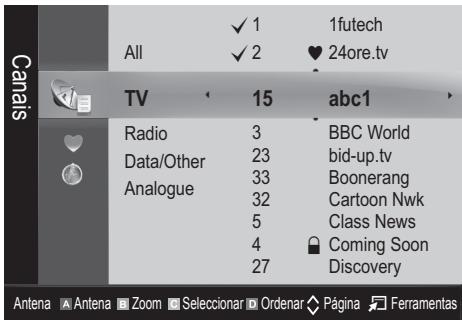

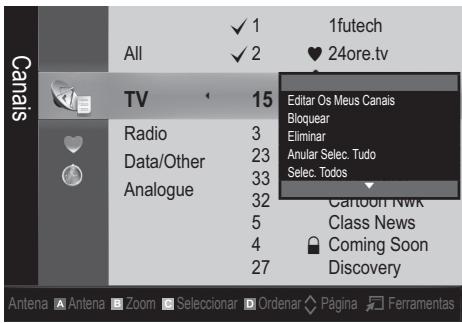

Gestor de Canais

Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado.

Canais All ✓ 1 ✓ 2 1futech ♥ 24ore.tv TV 15 abc1 Radio 3 BBC World Data/Other 23 bid-up.tv Analogue 33 Boonerang 32 Cartoon Nwk 5 Class News 4 Coming Soon 27 Discovery Antena Antena Zoom Seleccionar Ordenar Página Ferramentas

Canais: apresenta a lista de canais consoante o tipo de canal.
- Os Meus Canais: apresenta o grupo do canal.
■ Planeado: apresenta todos os programas actualmente reservados.

Utilização dos botões coloridos com o Gestor de Canais

• A Vermelho (Antena): alterna entre Antena ou Cabo.
- B Verde (Zoom): aumenta ou diminui o número de um canal.
- Amarelo (Seleccionar): escolha os canais pretendidos e carregue no botão amarelo para definir todos os canais seleccionados ao mesmo tempo. A marca √ aparece à esquerda dos canais seleccionados.
- Azul (Ordenar): altera a lista ordenada por nome ou número de canal.
- ◊ (Página): Passa para a página seguinte ou anterior.
- (Ferramentas): apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.)

Ícones do ecrã de estado do canal

Ícones	Operações
A	Um canal analógico.
√	Um canal seleccionado.
♥	Um canal definido como Favorito.
◇	Um programa que está a ser transmitido.
☐	Um canal bloqueado.
☑	Um programa reservado.

Utilização de canais favoritos

♥ Os Meus Canais

(em Gestor de Canais)

Mostra todos os canais favoritos.

- Editar Os Meus Canais TOOLS: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido.

O símbolo “♥” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.

1. Seleccione um canal e carregue no botão TOOLS.
2. Adicione ou elimine um canal do grupo Os Meus Canais pretendido (entre 1, 2, 3 e 4).

- Pode seleccionar um ou mais grupos.

1. Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.

Canas All ✓ 1 ✓ 2 1futech ♥ 24ore.tv TV 15 Radio 3 Data/Other 23 Analogue 33 32 5 4 27 Editor Os Meus Canais Bloquear Eliminar Anular Selec. Tudo Selec. Todos Cartoon Nwk Class News Coming Soon Discovery

Canal

Sintonizar novamente os canais

Antena (Antena / Cabo)

Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, uma Antena ou um Cabo).

País

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos.

Procura um canal automaticamente e memoriza-o no televisor.

Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■ Origem da Antena (Antena / Cabo): seleccione a origem da antena que pretende memorizar.
■ Origem do Canal (Digital e Analógico / Digital / Analógico): seleccione a origem do canal que pretende memorizar.

Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo.

Modo Search (Procurar) (Total/Rede/Rápido): procura todos os canais com estações de transmissão activas e guarda-os no televisor.

Se definir Rápido, pode configurar Rede, ID de rede, Frequência, Modulação, Taxa de Símbolos manualmente carregando no botão do telecomando.

Rede (Auto./Manual): selecciona o modo de definição de ID de rede entre Auto. ou Manual.

ID de rede: Se Rede estiver definido para Manual, pode configurar ID de rede utilizado os botões numéricos.

Frequência: apresenta a frequência para o canal. (varia consoante o país)

Modulação: apresenta os valores de modulação disponíveis.

Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

Armaz. Manual

Procura um canal manualmente e memoriza-o no televisor.

Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

Canal Digital: quando a procura terminar, os canais são actualizados na lista de canais.

Seleccionar Antena → Antena: Canal, Frequência, Largura banda

Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos

Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar, Memorizar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

Canal

• P (Modo Programme (Programa)): quando a sintonização terminar, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.
• C (modo de canal de antena) / S (modo de canal de cabo): Estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo.

Edição de canais

Menu de opções do Gestor de Canais

(em Gestor de Canais)

1. Seleccione um canal e carregue no botão TOOLS.
2. Edite o nome ou número do canal utilizando o menu Editar Nome Canal ou Editar Número Canal.
   ■ Editar Nome Canal (apenas canais analógicos): atribua um nome ao canal.
3. Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos.

Outras funcionalidades

Opção de Procura por Cabo

(consoante o país)

Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo.

Início Frequência / Paragem Frequência: define a frequência de início ou de paragem (varia consoante o país)
■ Modulação: apresenta os valores de modulação disponíveis.
■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

Menu de opções do Gestor de Canais

(em Gestor de Canais)

Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Visual. Tempor., Ordenar, Eliminar, Selec. Todos / Anular seleção todos). O menu de opções pode variar consoante o estado do canal.

1. Seleccione um canal e carregue no botão TOOLS.
2. Seleccione uma função e altere as respectivas definições.
   Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto.

NOTA

• Esta função só está disponível quando Bloq. Crianças está definido para Ligado.
• Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN.

■ Visual. Tempor.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função.

Se seleccionar um canal digital, carregue no botão ▶ para ver o programa digital.

• Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.
• Eliminar: pode eliminar um canal para poder ver os canais pretendidos.
  ■ Selec. Todos/Anular selecção todos: selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais.

Planeado

(em Gestor de Canais)

Pode ver, modificar ou eliminar um programa que esteja reservado.

■ Alterar Informações: altera um programa que esteja reservado.
- Cancelar Planos: cancela um programa que esteja reservado.
Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.)
■ Selec. Todos/Anular selecção todos: selecciona ou anula a selecção de todos os programas reservados.

Lista de Canais

Pode ver todos os canais procurados.

Transfer. Lista Canais

Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função.

É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.
O número PIN predefinido de um televisor novo é '0-0-0-0'.

• Importar do USB: importar a lista de canais a partir do USB.
• Exportar para USB: exportar a lista de canais para o USB.

Sintonia Fina

Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente.

Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*”.

Para repor a sintonização fina, seleccione Repor.

Imagem

Alteração do modo de imagem predefinido

Modo TOOLS

Seleccione o seu tipo de imagem preferido.

■ Dinâmico: ideal para divisões iluminadas.
- Padrão: ideal para um ambiente normal.

■ Natural: ideal para reduzir a fadiga ocular.

Natural não está disponível no modo PC.

■ Filme: ideal para ver filmes numa divisão escura.

Ajuste das definições da imagem

Retroiluminação / Contraste / Brilho / Nitidez / Cor / Matiz (Vd / Vm)

O seu televisor tem várias opções de definição para controlar a qualidade da imagem.

NOTA

• Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.
• No modo PC, só pode efectuar alterações a Retroiluminação, Contraste e Brilho.
• Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.
• Se diminuir o brilho da imagem, reduz o consumo de energia.

Soluções económicas

Solução ECO

Poupança Energ. (Desligado / Baixo / Médio / Alto / Imagem Desligada / Auto.) TOOLS: ajusta o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desligada, o ecrã é desligado, mas o som continua a ser emitido. Para ligar o ecrã, carregue em qualquer um dos botões à excepção do botão de controlo do volume.

Funcionalidades básicas

■ Sensor ECO (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.

Se ajustar a Retroil., Sensor Eco é definido para Desligado.

Retroilum Mín: se Sensor ECO estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã.

Se o Sensor ECO estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro)

Nenhum Sinal Esp. (Desligado / 15 min. / 30 min. / 60 min.): activa o modo de espera caso “Sem Sinal” ou “Verifique o cabo de sinal” seja activado durante um determinado período de tempo definido pelo utilizador.

Desactivado quando o PC se encontra no modo de poupança de energia.

Alterar as opções da imagem

Definições Avançadas

(disponível no modo Padrão / Filme)

Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.

No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama e Equilíb. Branco.

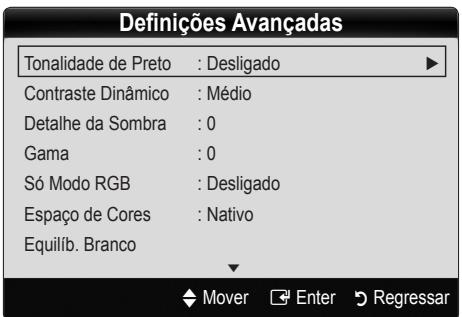

Definições Avançadas Tonalidade de Preto : Desligado Contraste Dinâmico : Médio Detalhe da Sombra : 0 Gama : 0 Só Modo RGB : Desligado Espaço de Cores : Nativo Equilíb. Branco Mover Enter Regressar

■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade.
Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã.
■ Detalhe da Sombra (-2\~+2): aumenta o brilho das imagens escuras.
Desactivado no modo PC.
Gama: ajusta a intensidade das cores primárias.
Só Modo RGB (Desligado / Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.).
Espaço de Cores (Auto. / Nativo): Ajusta a gama de cores disponível para criar a imagem. para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaco de Cores para Personalizado.

Equilib. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural.

Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul).

Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul).

Repor: repõe as predefinições de Equilíb. Branco.

■ Tom de Pele: realça o “Tom de Pele” rosado.
■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos.
■ xvYCC (Desligado / Ligado): se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN.

Disponível quando o modo de imagem está definido para Filme e quando a entrada externa está definida para HDMI ou Componente.

Alguns dispositivos externos podem não suportar esta função.

Opções de Imagem

No modo PC, só pode efectuar alterações a Colour Tonalidade, Tamanho e Tempo Protecção Aut..

Opções de Imagem Tonalidade : Normal Tamanho : 16:9 Modo de Ecrã : 16:9 Filtro Ruído Digital : Auto. Filtro Ruído MPEG : Auto. Nv.pr.HDMI : Normal Modo Filme : Desligado Mover Enter Regressar

■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2)

C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico.

Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.

Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes.

Panorâm. Autom.: ajusta

automaticamente o tamanho da imagem para o formato 16:9.

16:9 : ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico.

Zoom amplo: amplia o tamanho da imagem para mais de 4:3.

Ajusta a posição utilizando os botões ▲, ▼.

Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã.

Ajusta a posição ou o tamanho utilizando o botão ▲, ▼.

4:3 : a predefinição para um filme ou para uma emissão normal.

Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia.

Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

NOTA

- Após seleccionar Ajustar ao Ecrã em HDMI (1080i / 1080p) ou Componente (1080i / 1080p), pode ser necessário centrar a imagem:

1. Carregue no botão ◀ ou ▶ para seleccionar Posição.

2. Carregue no botão ENTER ↻.

3. Carregue no botão ▲, ▼, ◀ ou ▶ para mover a imagem.

4. As opções de tamanho da imagem podem variar consoante a fonte de entrada.

5. As opções disponíveis podem variar consoante o modo seleccionado.
6. No modo PC, só pode ajustar os modos 16:9 e 4:3.
7. Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.
8. Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura.

■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente.

Não disponível no modo PC, Componente ou HDMI.

Filtro Ruído Digital (Desligado / Baixo / Médio / Alt) /Auto. / Visual. Auto.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem.

Visual. Auto.: Apresenta a intensidade do sinal, quando mudar de canais analógicos.

Disponível apenas para canais analógicos.
Quando a barra estiver verde, significa que está a receber o melhor sinal possível.

Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem.
Desactivado no modo PC.
■ HDMI Black Level (Nv.pr.HDMI) (Normal/Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade.
Disponível apenas no modo HDMI (sinais RGB).
■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal.
Disponível nos modos TV, AV, COMPONENT (Componente) (480i/1080i) e HDMI (480i/1080i).
Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / 10 horas / Desligado): Se a mesma imagem permanecer no ecrã, a opção Protecção de ecrã automática é activada.

Reposicao da Imagem (OK / Cancelar)

Repõe as predefinições do modo de imagem actual.

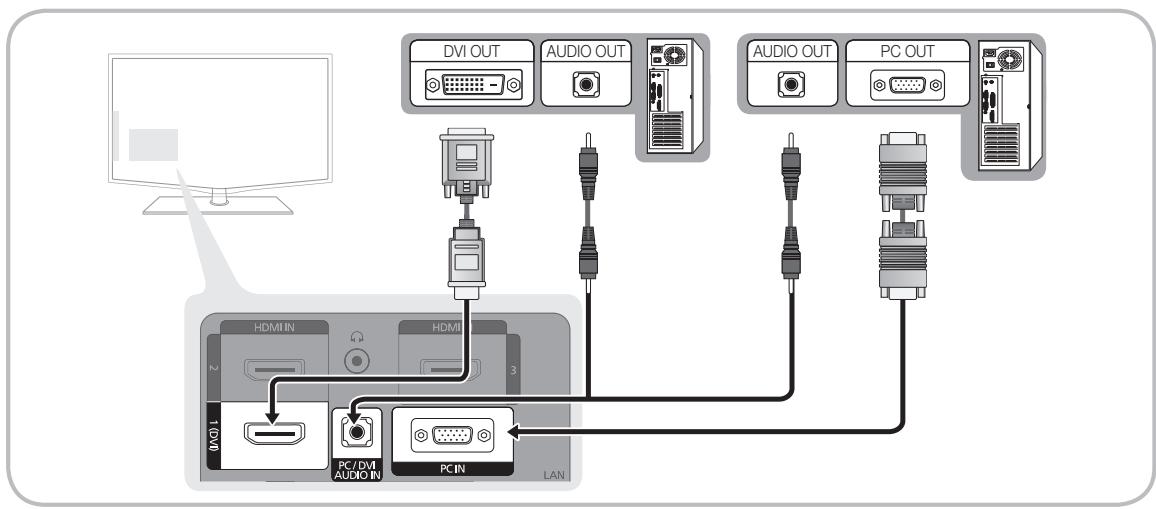

Configurar o televisor com o PC

Defina a fonte de entrada para PC.

Ajuste auto. TOOLS

Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições.

Não disponível quando efectua uma ligação através de um cabo HDMI/DVI.

Ecrã

Grosso/Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã.
■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◀ / ▶).
■ Repor Imagem: repõe as predefinições da imagem.

Funcionalidades básicas

Utilização do televisor como monitor de computador (PC)

Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)

1. Clique em "Painel de controlo" no Iniciar do Windows.
2. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização.
3. Clique em “Visualização” e aparece uma caixa de diálogo de visualização.
4. Aceda ao separador “Definições” da caixa de diálogo de visualização.
5. A definição correcta do tamanho (resolução) [Ideal: 1920 X 1080 pixels]
6. Se existir uma opção de frequência vertical na janela de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo.

Som

Alteração do modo de som predefinido

Modo TOOLS

• Padrão: selecciona o modo de som normal.
  ■ Música: realça a música em detrimento das vozes.
  ■ Filme: proporciona a melhor qualidade de som para filmes.

■ Voz Nítida: realça a voz em detrimento de outros sons.

Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas.

Ajuste das definições de som

Equalizador

ajusta o modo de som.

■ Balanço E/D: ajusta o equilíbrio entre os altifalantes esquerdo e direito.
100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas.
■ Repor: repõe as predefinições do equalizador.

Sistemas de som, etc.

Surround Virtual (Desligado / Ligado)

Esta função proporciona uma experiência de som surround virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function).

Se Seleccionar Altifalante estiver definido para Altifalante Exter., a função Surround Virtual é desactivada

Dialog Clarity (Desligado / Ligado)

Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos de som, de forma a ouvir o diálogo com maior nitidez quando assistir a um espectáculo.

Idioma de Áudio

(apenas canais digitais)

Altera o valor predefinido dos idiomas de áudio.

O idioma disponível pode variar consoante a emissão.

Formato de Áudio (MPEG / Dolby Digital 5.1)

(apenas canais digitais)

Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.

Formato de Áudio pode variar consoante a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico.

Descrição de Áudio

(não disponível em todos os locais) (apenas canais digitais)

Esta função gere o fluxo de áudio para o AD (Descrição de áudio), que é enviado pela emissora juntamente com o áudio principal.

■ Descrição de Áudio (Desligado/Ligado): activa e desactiva a função de descrição de áudio.
Volume: regula o volume da descrição de áudio.

Para equalizar o nível de volume em cada canal, defina esta função para Normal.

Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite.

Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV)

Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter..

Se Seleccionar Altifalante estiver definido para Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas.

Se Seleccionar Altifalante estiver definido para Altifalante Exter., utilize estas definições.

- Altifalante da TV: Desligado, Altifalante Exter.: Ligado

Se Seleccionar Altifalante estiver definido para Altifalante da TV, utilize estas definições.

- Altifalante da TV: Ligado, Altifalante Exter.: Ligado

Se não houver sinal de vídeo, o som de ambos os altifalantes é cortado.

Definição Adic.

(apenas canais digitais)

Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.

Consoante o tipo de sinal de transmissão, as opções MPEG / HE-AAC podem ser ajustadas entre -10dB e 0dB.

Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.

Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD.

Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital.

Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo.

Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV.

■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).

Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.

Line: defina o nível de saída para sinais superiores ou inferiores a -31dB (referência) para -20dB ou -31dB.

RF: defina o nível de saída para sinais superiores ou inferiores a -20dB (referência) para -10dB ou -20dB.

Reposição de Som (OK / Cancelar)

Repõe todas as predefinições de som.

Selecção do modo de som

Se definir esta função para Dual I-II, o modo de som actual é apresentado no ecrã.

	Tipo de áudio	Dual I-II	Predefinição
Estéreo A2	Mono	Mono	Mudança automática
	Estéreo	Estéreo ↔ Mono
	Dual	Dual-II ↔ Dual-I	Dual-I
Estéreo NICAM	Mono	Mono	Mudança automática
	Estéreo	Mono ↔ Estéreo
	Dual	Mono → Dual-I ↘ Dual-II ↙	Dual-I

Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.
Activado apenas com sinais de som estéreo.
Disponível apenas se a fonte de Entrada estiver definida para TV.

Funcionalidades básicas

Configuração

Acertar a hora

Tempo

Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.

A hora actual é apresentada sempre que carregar no botão INFO.

Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

Modo Relógio (Auto / Manual)

Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.

A antena deve estar ligada para que a hora seja acertada automaticamente.

Definição do Relógio: define Dia, Mês, Ano, Hora e Minuto manualmente.

Disponível apenas se Modo Relógio estiver definido para Manual.

Utilização do temporizador

Temporizador TOOLS: desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.)

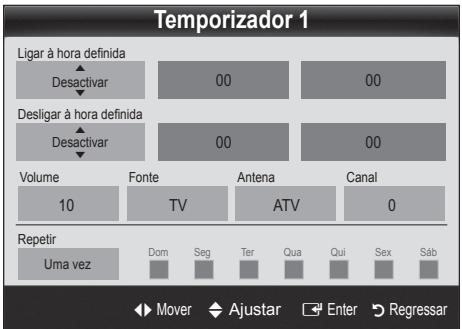

Definição do temporizador

Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar /desligar através do temporizador. Deve acertar o relógio primeiro.

Temporizador 1 Ligar à hora definida Desactivar 00 00 Desligar à hora definida Desactivar 00 00 Volume 10 Fonte TV Antena ATV Canal 0 Repetir Uma vez Dom Seg Ter Qua Qui Sex Sáb Mover Ajustar Enter Regressar

Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa/desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.)

Volume: selecciona o nível de volume pretendido.

Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor)

Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente.

Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.

Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida.

Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta.

É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes.

Repetir: seleccione Uma vez, Tod dias, Seg\~Sex, Seg\~Sáb, Sáb\~Dom ou Manual para personalizar consoante a sua preferência. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador.

Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desliga-se automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento.

Bloqueio de programas

Segurança

O ecrã de introdução do PIN aparece antes do ecrã de configuração.

Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN.

Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.

Disponível apenas se a fonte de Entrada estiver definida para TV.

Bloqueio para Crianças (Classificação): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador.

Perm. Tudo: desbloqueia todas as classificações do televisor.

As opções de Bloqueio para Crianças variam consoante o país.

■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor.

Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar).

Outras funcionalidades

Idioma

O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Preferência (Idioma de Áudio Principal / Idioma de Áudio Secundário / Idioma de Legendas Principal / Idioma Legendas Secund. / Idioma de Teletexto Principal / Idioma Teletexto Secund.): selecciona um idioma, que se torna o idioma predefinido quando um canal é seleccionado.

Legenda

Utilize este menu para definir o modo

Legenda.

A função de legendas não funciona nos modos Componente ou HDMI.

■ Legenda (Desligado / Ligado): activa ou desactiva as legendas.
■ Modo (Normal / Defic. Auditiva): define o modo da legenda.
Idioma da Legenda: define o idioma da legenda.

Se o programa que está a ver não suportar a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.

O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Se o programa for transmitido com texto digital, esta função é activada.

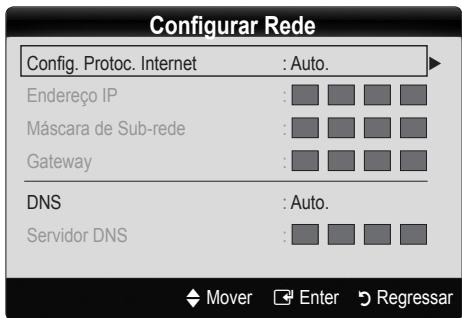

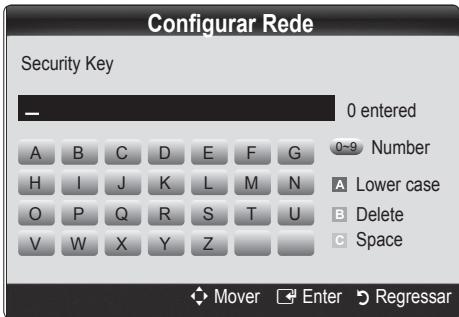

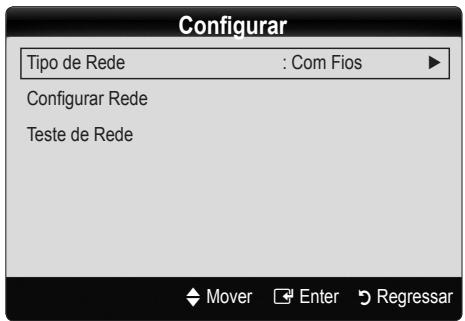

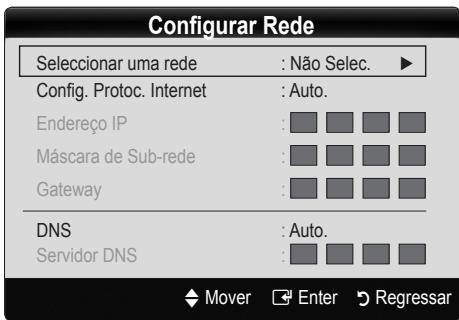

Rede (Tipo de Rede / Configurar Rede / Teste de Rede)

Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede”. (P.23)

Geral

■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.

NOTA

- Precauções e limitações para o modo de jogo - Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. - Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente.

• Modo Jogo não está disponível nos modos TV e PC.
• Após ligar a consola de jogos, defina Modo Jogo para Ligado para evitar uma má qualidade de imagem.
• Se Modo Jogo estiver definido para Ligado:
• o modo Imagem é definido para Padrão e o modo Som é definido para Filme.
• Equalizador não está disponível.

■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu.
Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga.

Interface Comum

■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.
Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.

1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.
2. Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta.
3. Introduza o CAM com o “Cl ou Cl+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.
4. Verifique se consegue ver uma imagem num canal de sinal codificado.

Funcionalidades básicas

Imagem na imagem (PIP)

PIP TOOLS

Reproduz, em simultâneo, o sintonizador do televisor e uma fonte de vídeo externa. A função PIP (Picture in Picture - Imagem na imagem) não funciona no mesmo modo.

NOTA

• Se desligar o televisor enquanto vê imagens no modo PIP, a janela PIP desaparece.
• A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke.
• Definições da opção PIP

Imagem principal	Imagem secundária
Componente, HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC	TV

■ PIP (Desligado / Ligado): Activa ou desactiva a função PIP.
■ Canal: Selecciona o canal para o ecrã secundário.
■ Tamanho (☐ / ☐): Selecciona um tamanho para a imagem secundária.
■ Posição (☐ / ☐ / ☐ / ☐): Seleciona uma posição para a imagem secundária.
■ Seleção do Som (Principal / Sub): Pode escolher o som pretendido (Principal / Sub) no modo PIP.

Suporte

Auto-diagnóstico

A operação de auto-diagnóstico pode demorar alguns segundos; faz parte do funcionamento normal do televisor.

■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se há problemas na imagem e, se o problema persistir, verificar o padrão de cores.
■ Teste de Som (Sim / Não): Utilize o som da melodia incorporada para verificar se há problemas no som.

Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.

A melodia é emitida durante o teste, mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE.

Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal.
■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição.
Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung.

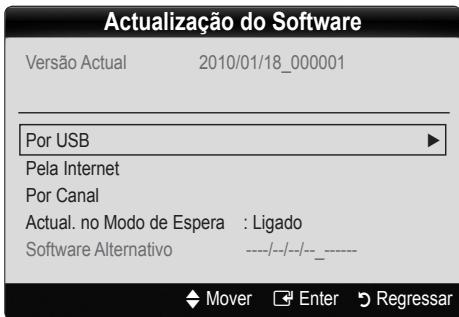

Actualização do Software

A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site samsung.com para um dispositivo de memória USB.

Versão Actual o software actualmente instalado no televisor.

O software é apresentado como “Ano/Mês/Dia_Versão”.

Actualização do Software Versão Actual 2010/01/18_000001 Por USB Pela Internet Por Canal Actual. no Modo de Espera : Ligado Software Alternativo ----/--/--/- Mover Enter Regressar

Instalação da versão mais recente

■ Por USB: introduza

no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site www.samsung. com. Tenha cuidado para não desligar a corrente nem retirar Painel lateral do

televisor or Unidade USB do televisor USB 2

a unidade USB antes de as actualizações estarem concluídas.

O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização.

■ Pela Internet: actualiza o software utilizando a Internet.

Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”.
Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização.

■ Por Canal: actualiza o software através do sinal de transmissão.

Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software.
O tempo necessário para transferir o software é determinado pelo estado do sinal.

■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

■ Software Alternativo (cópia de segurança): apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo.

Guia de Ligação HD

Consulte estas informações quando ligar dispositivos externos ao televisor.

Contactar a Samsung

Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.

Funcionalidades avançadas

Ligação a um PC

Com um cabo HDMI/DVI/cabo D-sub

Modos de visualização (entrada D-Sub e HDMI/DVI)

A resolução ideal é 1920 X 1080 @ 60 Hz.

Modo	Resolução	Frequência horizontal (KHz)	Frequência vertical (Hz)	Frequência do relógio em pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT/DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

NOTA

• Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).
• O modo entrelaçado não é suportado.
• O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.
• São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.

Ligação de rede

Pode configurar o televisor de forma a que este possa aceder à Internet através da rede local (LAN), utilizando uma ligação com ou sem fios.

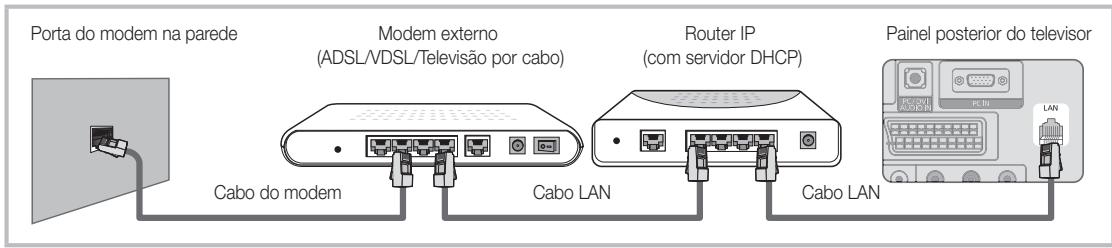

Ligação a uma rede com fios

Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes:

- Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo.

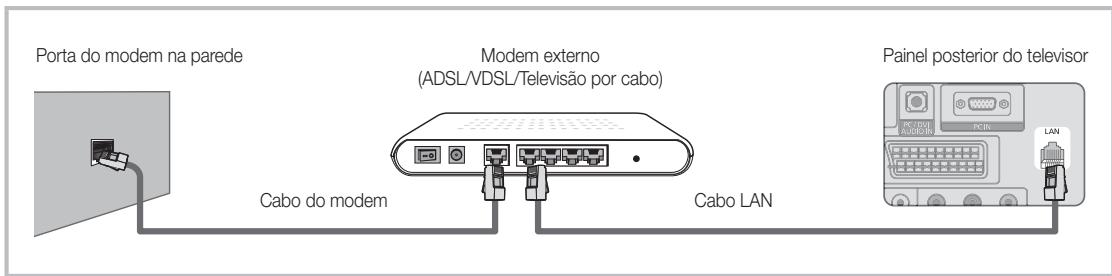

Porta do modem na parede Modem externo (ADSL/VDSL/Televisão por cabo) Cabo do modem Cabo LAN Painel posterior do televisor

- Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo.

Porta do modem na parede Modem externo (ADSL/VDSL/Televisão por cabo) Router IP (com servidor DHCP) Painel posterior do televisor Cabo do modem Cabo LAN Cabo LAN

- Consoante a configuração da rede, poderá ligar o televisor à LAN, estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede, utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se de que a tomada está ligada a um modem ou a um router existente noutro local da sua casa.

Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas.

Algumas redes necessitam de um endereço IP estático. Se a sua rede necessitar de um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração de ligação por cabo do televisor, quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador.

Pode utilizar um modem ADSL que suporte DHCP se a sua rede necessitar de um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.

Funcionalidades avançadas

Configurar Rede (Auto.)

Utilize a opção Configurar Rede automaticamente quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos:

Como configurar automaticamente

1. Ligue o televisor à LAN conforme está descrito na secção anterior.
2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ou▼ para seleccionar Configurar e, em seguida, carregue no botão ENTER ↗.
3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTER ↗. Aparece o ecrã Rede.

Configurar Tipo de Rede : Com Fios Configurar Rede Teste de Rede Mover Enter Regressar

1. No ecrã Rede, seleccione Tipo de Rede.

2. Defina Tipo de Rede para Com Fios.

3. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

Configurar Rede Config. Protoc. Internet : Auto. Endereço IP : Máscara de Sub-rede : Gateway : DNS : Auto. Servidor DNS : Mover Enter Regressar

1. Defina Config. Protoc. Internet para Auto..

2. Auto. recebe e introduz automaticamente os dados de Internet necessários.

3. Aguarde dois minutos e, em seguida, carregue no botão RETURN do telecomando.

4. Se a função Rede não tiver recebido os dados de ligação de rede, siga as instruções sobre o procedimento Manual.

Configurar Rede (Manual)

Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que solicite um endereço IP estático.

Obter os dados de ligação de rede

Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã.
2. No menu de contexto que aparece, clique em Estado.
3. Na caixa de diálogo que aparece, clique no separador Assistência.
4. No separador Assistência, clique no botão Detalhes. O dados de ligação de rede são apresentados.

Como configurar manualmente

Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos:

1. Siga os passos 1 a 6 do procedimento “Como configurar automaticamente”.
2. Defina Config. Protoc. Internet para Manual.
3. Carregue no botão ▼ do telecomando para aceder ao primeiro campo de entrada.
4. Introduza os dados de Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro.
5. Quando terminar, carregue no botão RETURN do telecomando.
6. Seleccione Teste de Rede para verificar a conectividade da Internet.

Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um adaptador de LAN sem fios da Samsung (WIS09ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo.

Para utilizar a função SWL(Samsung Wireless Link), estabeleça a ligação à porta USB 1 (HDD).

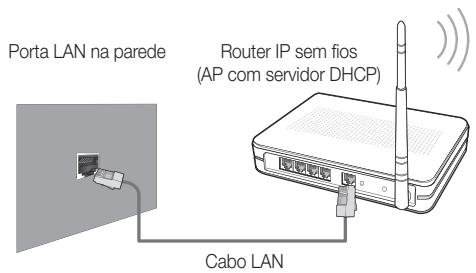

Porta LAN na parede Router IP sem fios (AP com servidor DHCP) Cabo LAN

O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente.

NOTA

• Tem de utilizar o “adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder utilizar uma rede sem fios.
• O adaptador de LAN sem fios da Samsung é vendido em separado. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com.
• Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios.
• Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o router IP sem fios estiver a ser utilizado por outro dispositivo nas proximidades, irão ocorrer interferências e falhas de comunicação.
• Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, não irá funcionar com o televisor.
• Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIPAES (WPS2Mixed) para o seu AP (acess point - ponto de acesso), os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi.
• Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos.
• Mantenha o Adaptador de LAN sem fios da Samsung afastado do televisor. Se vir televisão e o adaptador estiver ligado próximo do mesmo, as imagens de alguns canais podem aparecer danificadas.
• Se o router, o modem ou o dispositivo não estiverem certificados, não pode estabelecer a ligação ao televisor através do “adaptador de LAN sem fios da Samsung”.

• Métodos de ligação: Pode configurar a ligação de rede sem fios de seis formas diferentes.

• Configuração automática da Samsung

• PBC (WPS)
• Configuração automática (utilizando a função de procura de rede automática)
• Configuração manual
  – SWL (Samsung Wireless Link)
• Ad-hoc

- Todos os adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor. Não suporta HUB USB.

Funcionalidades avançadas

Configurar Rede - (PBC (WPS))

Como configurar utilizando a opção PBC (WPS)

Se existir um botão PBC (WPS) no router, siga estes passos:

1. Ligue o televisor à LAN conforme está descrito na secção anterior.

2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTER

3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTER

4. No ecrã Rede, seleccione Tipo de Rede.

5. Defina Tipo de Rede para Sem fios.

6. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

Configurar Rede Seleccionar uma rede : Não Selec. Config. Protoc. Internet : Auto. Endereço IP : Máscara de Sub-rede : Gateway : DNS : Auto. Servidor DNS : Mover Enter Regressar

1. Carregue no botão vermelho do telecomando.

2. Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação à rede.

3. Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede.

Configurar Rede (Auto.)

A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da rede sem fios. Se utilizar este método de configuração de ligação de rede e possuir uma chave de segurança para a rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração.

Como configurar automaticamente

Para configurar automaticamente a ligação sem fios, siga estes passos:

1. Siga os passos 1 a 6 de "Como configurar PBC (WPS)" acima.

2. Carregue no botão ▼ para seleccionar Config. Protoc. Internet e, em seguida, carregue no botão ENTER ▼. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTER ▼.

3. Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTER □. A função Rede procura as redes sem fios disponíveis. Quando terminar, é apresentada uma lista das redes disponíveis.

4. Na lista de redes, carregue no botão ▲ ou ▼ para seleccionar uma rede e, em seguida, carregue no botão ENTER ▼.

Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de Nome de Rede (SSID) e Chave Segurança para poder estabelecer a ligação.

1. Se aparecer a janela de contexto de segurança/PIN, vá para o passo 6. Se aparecer o ecrã de ligação à rede, vá para o passo 10.

2. Carregue no botão ▲ ou ▼ para seleccionar Segurança ou PIN. Para a maioria das redes domésticas, deveria ser seleccionado Segurança (para Chave Segurança). Aparece o ecrã Segurança.

1. No ecrã Segurança, introduza a frase de acesso à sua rede.

Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem.

1. Para introduzir a frase de acesso, siga estas instruções gerais:

2. Carregue nos botões numéricos do telecomando para introduzir números.

3. Utilize os botões de direcção do telecomando para alternar entre os botões apresentados no ecrã Chave Segurança.
4. Carregue no botão vermelho para alternar entre minúsculas e maiúsculas ou para apresentar símbolos/ caracteres.
5. Para introduzir uma letra ou um símbolo, aceda à respectiva letra ou símbolo e, em seguida, carregue no botão ENTER.

6. Para eliminar a última letra ou número introduzido, carregue no botão verde do telecomando.

7. Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação à rede.

8. Aguarde até ser apresentada a mensagem de confirmação da ligação e, em seguida, carregue no botão ENTER. O ecrã Configurar Rede volta a aparecer.

9. Para testar a ligação, carregue no botão RETURN para seleccionar Teste de Rede e, em seguida, carregue no botão ENTER.

Configurar Rede (Ad-hoc)

Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “adaptador de LAN sem fios da Samsung”, utilizando uma rede ponto-a-ponto.

Como estabelecer a ligação a uma nova rede Ad-hoc

1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)”. (P. 26)
2. Escolha Selecionar uma rede. Aparece uma lista de dispositivos/redes.
3. Na lista de dispositivos, carregue no botão azul do telecomando.

Aparece a mensagem Ad-hoc é uma ligação Wi-Fi directa com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede?.

1. Introduza o Nome de Rede (SSID) e a Chave Segurança que criou no dispositivo com o qual pretende estabelecer a ligação.

Como estabelecer a ligação com um dispositivo Ad hoc existente

1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)”. (P. 26)
2. Escolha Selecionar uma rede. Depois, é apresentada a lista de dispositivos.
3. Seleccione o dispositivo pretendido da lista de dispositivos.
4. Se a chave de segurança tiver sido aplicada, introduza-a.

Se a rede não funcionar normalmente, confirme novamente Nome de Rede (SSID) e Chave Segurança. Se a Chave Segurança estiver incorrecta, pode provocar uma avaria.

Configurar Rede (Manual)

Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede.

Obter os dados de ligação de rede

Para obter os dados de definição de rede na maioria dos computadores com Windows, siga estes passos:

1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã.
2. No menu de contexto, clique em Estado.
3. Na caixa de diálogo que aparece, clique no separador Assistência.
4. No separador Assistência, clique no botão Detalhes. As definições de rede são apresentadas.

Como configurar manualmente

Para introduzir as definições de rede no televisor, siga estes passos:

1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)”. (P. 26)
2. Carregue no botão ▼ para seleccionar Config. Protoc. Internet e, em seguida, carregue no botão ENTER ▼. Carregue no botão ▲ ou ▼ para seleccionar Manual e, em seguida, carregue no botão ENTER ▼.
3. Carregue no botão ▼ para aceder ao primeiro campo de entrada (Endereço IP).
4. Utilize os botões numéricos para introduzir números.
5. Quando terminar cada um dos campos, utilize o botão ▶ para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás.
6. Introduza os dados de Endereço IP, Máscara de Subrede e Gateway.
7. Carregue no botão ▲ ou ▼ para aceder a DNS.
8. Carregue no botão ▼ para aceder ao primeiro campo de entrada de DNS. Introduza os números, conforme está descrito acima.
9. Quando terminar, carregue no botão ▲ para aceder a Seleccionar uma rede. Seleccione a rede e, de seguida, carregue no botão ENTER.
10. Vá para o passo 4, “Como configurar automaticamente”, (p. 26), e siga as restantes instruções.

Se o televisor não conseguir estabelecer a ligação à Internet

O televisor pode não conseguir estabelecer a ligação à Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação à Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação.

Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos além do PC (como por exemplo o televisor) à Internet.

Se o seu fornecedor de serviços Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação à Internet, o seu televisor pode não conseguir estabelecer a ligação. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação à Internet.

A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços Internet.

Se não conseguir estabelecer a ligação à Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços Internet, contacte a Samsung Electronics através do número 1-800-SAMSUNG.

Funcionalidades avançadas

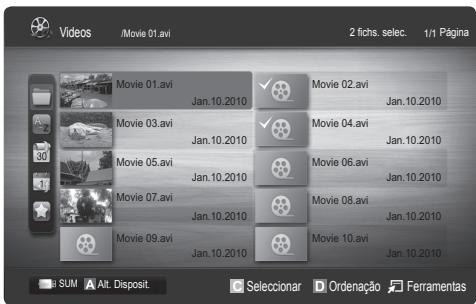

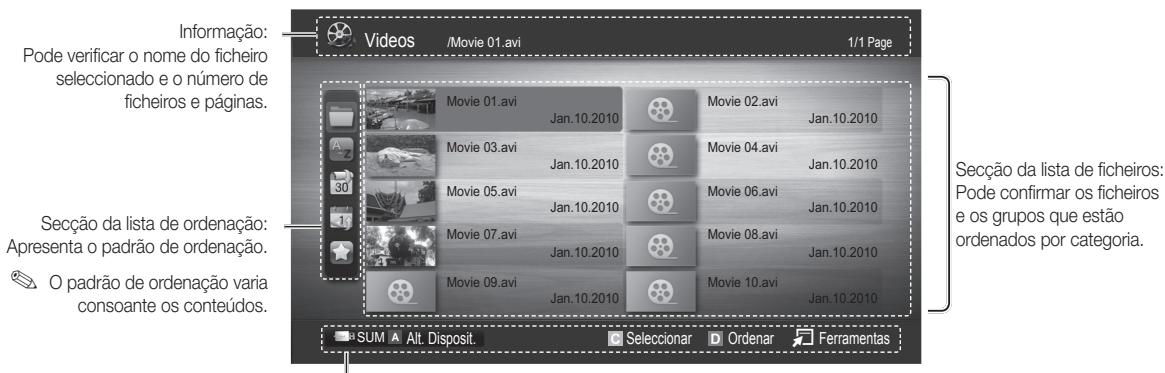

Media Play

Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC.

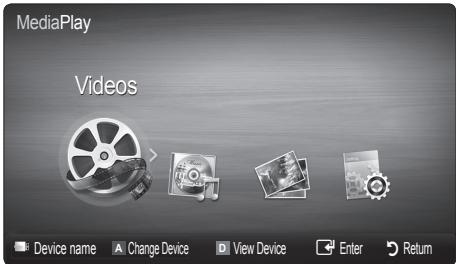

MediaPlay Videos Device name Change Device View Device Enter Return

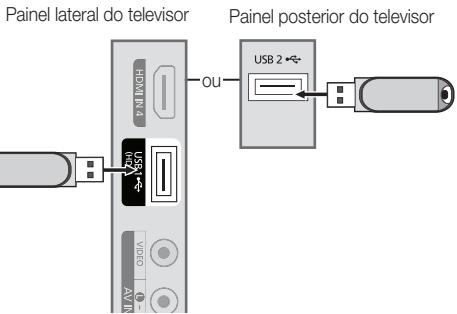

Ligação de um dispositivo USB

1. Ligue o televisor.
2. Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filme à tomada USB 1 (HDD) ou USB 2 existente na parte lateral do televisor.
3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play.

Painel lateral do televisor HEDMIN 4 USB OU Painel posterior do televisor USB 2 ← VISO AVIN

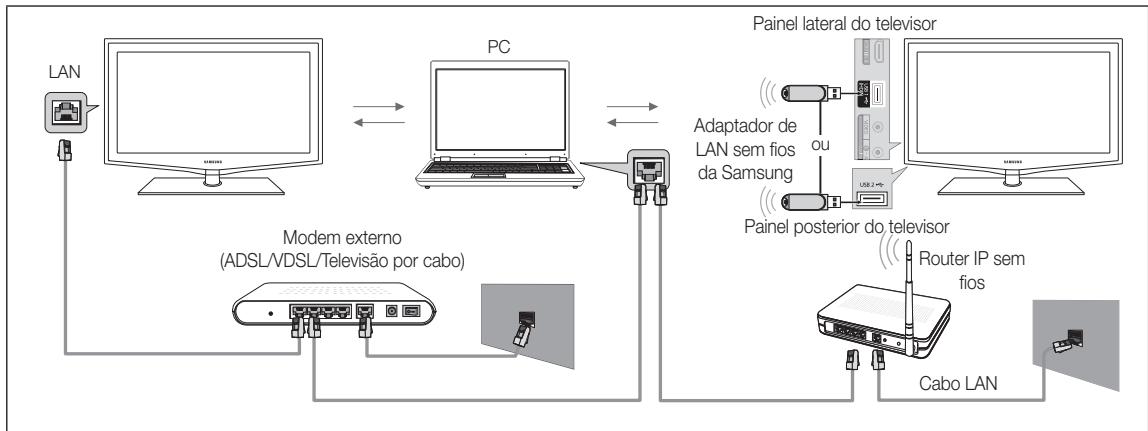

Ligar a um PC através de rede

Pode reproduzir fotografias, músicas e vídeos guardados no PC ou no televisor através de uma ligação à rede no modo Media Play.

Se utilizar o modo Media Play no ficheiro guardado no PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com”.

1. Para obter mais informações sobre como configurar a rede, consulte “Ligação à rede”.
2. Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.*)
3. Utilize um cabo LAN para ligar o modem externo ao PC no qual será instalado o programa Samsung PC Share Manager.
4. Pode ligar o televisor directamente ao PC sem utilizar um router.

Funções que não são suportadas quando estabelece ligação ao PC através da rede:

• As funções Música de Fundo e Definição da Música de Fundo.
• A ordenação de ficheiros por preferência nas pastas Fotografia, Música e Filme.
• O botão ◀◀ (REW) ou ▶▶ (FF) durante a reprodução de um filme.

O Divx DRM, o áudio múltiplo e as legendas incorporadas não são suportados.

O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC.

Se utilizar o modo Media Play através de uma ligação à rede, consoante as funções do servidor fornecido:

• O método de ordenação pode variar.
• A função de procura de cenas pode não ser suportada.
• A função Reproduzir Continuamente, que permite retomar a reprodução de um vídeo, pode não ser suportada.
• A função Reproduzir Continuamente não suporta vários utilizadores. (Só memoriza o ponto em que o utilizador mais recente parou a reprodução.)
• O botão ◀◀ (REW), ▶▶ (FF) ou □□ (Pausa) pode não funcionar consoante a informação do conteúdo.

Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios, recomendamos a utilização de uma rede com fios.

O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados.

Segue-se uma lista de itens que deve saber antes de utilizar o Media Play

• O MTP (Media Transfer Protocol - Protocolo de transferência multimédia) não é suportado.
• O sistema de ficheiros suporta FAT16, FAT32 e NTFS.
• Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor.
• O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor.
• Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.

- Ligue um USB HDD à porta dedicada, a porta USB1 (HDD).

- Não desligue o dispositivo USB enquanto este estiver a carregar.

- A MSC suporta ficheiros MP3 e JPEG, enquanto um dispositivo PTP só suporta ficheiros JPEG.

- Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã.

- A resolução JPEG máxima suportada é de 15 360 x 8640 pixels.

- Em caso de ficheiros não suportados ou danificados, é apresentada a mensagem “Not Supported File Format” (Formato de ficheiro não suportado).

- Se os ficheiros estiverem ordenados por Basic View (Visual. Básica), pode ver até 1000 ficheiros por pasta.

- Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos.

- Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez.

- Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados.

- Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente.

- Se não tiver efectuado nenhuma operação no televisor durante o tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada.

- O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor.

- Se utilizar uma extensão USB, o dispositivo USB pode não ser reconhecido ou os ficheiros existentes no mesmo podem não ser lidos.

- Se um dispositivo USB ligado ao televisor não for reconhecido, a lista de ficheiros existentes no dispositivo é adulterada ou não é reproduzido um ficheiro da lista. Ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação.

- Se durante a execução do Media Play encontrar ainda um ficheiro eliminado através do PC, utilize a função “Esvaziar a Reciclagem” no PC para eliminar definitivamente o ficheiro.

Funcionalidades avançadas

Apresentação do ecrã

Vá para o ficheiro pretendido com os botões para cima/baixo/direita/esquerda e carregue no botão ENTER ou (Reproduzir). O ficheiro é reproduzido.

Suporta o Modo Dispositivo e Modo de Conteúdo na página principal do Media Play.

Informação: Pode verificar o nome do ficheiro selecionado e o número de ficheiros e páginas. Secção da lista de ordenação: Apresenta o padrão de ordenação. O padrão de ordenação varia consoante os conteúdos. Videos /Movie 01.avi 1/1 Page Movie 01.avi Jan.10.2010 Movie 02.avi Jan.10.2010 Movie 03.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 SUM Alt Disposit. Seleccionar D Ordenar Ferramentas

Botões de operação

A Vermelho (Alt. Disposit.): selecciona um dispositivo ligado.
B Verde (Preferência): define as preferências do ficheiro. (não suportado na opção Visual. Básica)
Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros selecionados são marcados com um símbolo.
D Azul (Ordenar): selecciona a lista de ordenação.

Ferramentas: apresenta o menu de opções.

Se utilizar o botão ◀◀ ou ▶▶, a lista de ficheiros pode passar para a página seguinte ou anterior.

Vídeos

Reproduzir vídeo

1. Carregue no botão ◀ ou ▶ para seleccionar Vídeos e depois no botão ENTER ☐, no menu Media Play.
2. Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros.

3. Carregue no botão ENTER ▼ ou no botão ▶ (Reproduzir).

4. O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução.

5. Se não houver informações sobre o tempo do vídeo, o tempo de reprodução e a barra de progresso não aparecem.
6. Durante a reprodução de um vídeo, pode efectuar uma procura utilizando os botões ◀ e ▶.

Neste modo, pode ver clips de filme incluídos num jogo, mas não pode jogá-lo.

Nome	Extensão do ficheiro	Formato
MPEG-4 (texto baseado no tempo)	.txt	XML
SAMI	.smi	HTML
SubRip	.srt	baseado em cadeias de texto
SubViewer	.sub	baseado em cadeias de texto
Micro DVD	.sub ou .txt	baseado em cadeias de texto

• Se houver problemas no conteúdo de um codec, o codec não é suportado.
• Se as informações relativas a um contentor estiverem incorrectas e o ficheiro der erro, o contentor não consegue efectuar correctamente a reprodução.
• O som ou o vídeo pode não funcionar se o conteúdo tiver uma velocidade de transmissão/fotogramas padrão superior ao valor de fotogramas/seg indicado na tabela acima.
• Se o índice der erro, a função de procura Saltar não é suportada.

Descodificador de vídeo	Descodificador de áudio
Suporta até ao H.264, nível 4.1H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD não são suportados.H.263 não é suportado.A GMC superior a 2 não é suportada.	Suporta até ao WMA 7, 8, 9, STDO WMA 9 PRO não suporta multi-canal com excesso de 2 canais nem áudio sem perdas.A frequência de amostragem do WMA de 22050 Hz mono não é suportada.

Funcionalidades avançadas

Reproduzir continuamente uma um ficheiro de filme Retomar Reprodução

Se sair da função de reprodução de vídeos ou programas de, pode reproduzi-los posteriormente a partir do ponto em que pararam.

1. Na secção da lista de ficheiros, seleccione o ficheiro de filme que pretende reproduzir continuamente carregando no botão ◀ ou ▶.
2. Carregue no botão ▶ (Reproduzir) / ENTER ↙.
3. Seleccione Reproduzir Continuamente (Retomar Reprodução) carregando no botão azul. O filme começa a ser reproduzido a partir do ponto em que parou.

O botão azul fica disponível quando retomar a reprodução.

Se a função Ajuda para reprodução contínua de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme.

00:04:03 / 00:07:38 Movie 01.avi Reproduzir Continuamente Retom.repro.ult.cena vis. SUM Reproduzir Continuamente Pausa Saltar Ferramentas Regressar

Música

Reproduzir música

1. Carregue no botão ◀ ou ▶ para seleccionar Música e depois no botão ENTER, no menu Media Play.
2. Carregue no botão ◀/►/▲/▼ para seleccionar o Música pretendido da lista de ficheiros.

3. Carregue no botão ENTER ▼ ou no botão ▶ (Reproduzir).

4. Durante a reprodução de música, pode efectuar uma procura utilizando os botões ◀ e ▶.

5. Os botões ◀◀ (REW) e ▶▶ (FF) não funcionam durante a reprodução.

Só são apresentados os ficheiros com extensões MP3 e PCM. Os ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB.

Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.)

Fotografia

I Love You Jhon 1st Album Pop 2010 4.2MB 01:10 / 04:02 I Love you Jhon Music 1 No Singer Music 2 No Singer Music 3 No Singer Music 4 No Singer Music 5 No Singer SUM Pausa Saltar Ferramentas Regressar

Ver uma fotografia (ou apresentação de diapositivos)

1. Carregue no botão ◀ ou ▶ para seleccionar Fotografia e depois no botão ENTER ☐, no menu Media Play.
2. Carregue no botão ◀/►/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros.

3. Carregue no botão ENTER ▶ ou no botão ▶ (Reproduzir).

4. Durante a apresentação de uma lista de fotografias, carregue no botão ▶ (Reproduzir) / ENTER do telecomando para iniciar a apresentação de diapositivos.

5. Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos.
6. Durante a apresentação de diapositivos, os ficheiros aparecem por ordem a partir do ficheiro actualmente mostrado.

Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado.
Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

32 Português

Reproduzir os ficheiros gravados/de vídeo/de música/de fotografia

seleccionados

1. Carregue no botão amarelo na lista de ficheiros para seleccionar o ficheiro pretendido.
2. Repita a operação acima descrita para seleccionar vários ficheiros.

NOTA

• A marca √ aparece à esquerda dos ficheiros seleccionados.
• Para cancelar uma selecção, carregue novamente no botão amarelo.

• Para anular a seleção de todos os ficheiros seleccionados, carregue no botão TOOLS e seleccione Anular Selec. Tudo.

• Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selec..

Videos /Movie 01.avi 2 fichs. selec. 1/1 Página Movie 01.avi Jan.10.2010 Movie 02.avi Jan.10.2010 Movie 03.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 SUM Alt. Disposit Seleccionar Ordenação Ferramentas

Reproduzir o grupo de ficheiros de vídeo / de música / de fotografia

1. Durante a apresentação de uma lista de ficheiros, vá para qualquer ficheiro do grupo pretendido.
2. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.

Função adicional do Media Play

Ordenação da lista de ficheiros

Carregue no botão azul na lista de ficheiros para ordenar os ficheiros.

Categoria	Operações	Vídeos	Música	Fotografia
Visual. Básica	Mostra a pasta completa. Pode ver a fotografia seleccionando a pasta.	√	√	√
Título	Ordena e apresenta o título do ficheiro por ordem de Símbolo/Número/Alfabeto/Especial.	√	√	√
Preferência	Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros com o botão verde.	√	√	√
Última Data	Ordena e mostra os ficheiros pela última data.	√		√
Primeira Data	Ordena e mostra os ficheiros pela primeira data.	√		√
Artista	Ordena os ficheiros de música por artista e por ordem alfabética.		√
Álbum	Ordena os ficheiros de música por álbum e por ordem alfabética.		√
Género	Ordena os ficheiros de música por género.		√
Disposição	Ordena os ficheiros de música por disposição. Pode alterar as informações sobre a disposição da música.		√
Mensal	Ordena e mostra os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano.			√

Funcionalidades avançadas

Menu de opções de Reproduzir para Vídeos / Música / Fotografia

Durante a reprodução de um ficheiro, carregue no botão TOOLS.

Categoria	Operações	Vídeos	Música	Fotografia
Título	Pode passar directamente para o outro ficheiro.	√
Modo Repetir	Pode reproduzir ficheiros, de filme e de música repetidamente.	√	√
Tamaho Imagem (Modo1 / Modo2 / Original)	Pode ajustar o tamanho da imagem de acordo com a sua preferência.	√
Definição de Imagem	Pode ajustar a definição da imagem. (p. 13, 14, 15, 16)	√		√
Definição de Som	Pode ajustar a definição do som. (p. 16, 17)	√	√	√
Definição de Legenda	Pode reproduzir o ficheiro de vídeo com legendas. Só pode utilizar este função se as legendas tiverem o mesmo nome de ficheiro do que o ficheiro de vídeo.	√
Áudio	Conforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem múltiplos formatos de áudio.	√
Parar Apresentação Diapositivos / Iniciar Apresent. Diapositivos	Pode iniciar ou parar uma apresentação de diapositivos.			√
Velocidade de Apresentação de Diapositivos	Pode iniciar ou parar uma apresentação de diapositivos.			√
Vel. apr. diap.	Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma.			√
Música de Fundo	Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos.			√
Zoom	Pode fazer zoom de imagens no modo de ecrã inteiro.			√
Rodar	Pode rodar imagens no modo de ecrã inteiro.			√
Informação	Pode ver informações detalhadas sobre o ficheiro reproduzido.	√	√	√

Definições

Utilizar o menu Configurar

Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado/Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda relativamente à reprodução contínua de filmes.
Obtenha o código de registo do DivX® VOD: mostra o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD com o Media Play, o registo fica concluído.

Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com”.

Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, aparece o código de desactivação do registo. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado.

- Informação: seleccione esta opção para ver informações sobre o dispositivo ligado.

O que é o Anynet+? TOOLS

Anynet ^+ é uma função que permite controlar, a partir do telecomando do televisor, todos os dispositivos Samsung ligados que suportam Anynet ^+ . O sistema Anynet ^+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet ^+ . Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet ^+ .

Ligação ao sistema home theatre

1. Ligue a tomada HDMI IN (1(DVI), 2, 3 ou 4) do televisor e a tomada HDMI OUT do dispositivo Anynet+ correspondente utilizando um cabo HDMI.
2. Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet ^+ correspondente, utilizando um cabo HDMI.

NOTA

• Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.
• Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é emitido no subwoofer e nos altifalantes frontais esquerdo e direito do sistema home theatre. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.
  • Ligue apenas um sistema home theatre.
• Pode ligar um dispositivo Anynet ^+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet ^+ .
• O Anynet ^+ funciona quando o dispositivo AV que suporta Anynet ^+ está no estado de espera ou ligado.
• O sistema Anynet ^+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.

Menu Anynet ^+

O menu Anynet ^+ muda consoante o tipo e o estado dos dispositivos Anynet ^+ ligados ao televisor.

Menu Anynet+	Descrição
Ver TV	Muda o modo Anynet+ para o modo de transmissão de TV.
Lista Dispos.	Apresenta a lista de dispositivos Anynet+.
Gravação: (*gravador)	Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.)
(nome_dispositivo) MENU	Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD.
(nome_dispositivo) INFO	Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD.
Parar a gravação: (*gravador)	Pára a gravação.
Receptor	O som é reproduzido através do receptor.

Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo).

Funcionalidades avançadas

Configuração do Anynet+

Configuração

Anynet ^+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet ^+ , Anynet ^+ (HDMI-CEC) tem de estar definido para Ligado.

Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado.

A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet+.
Se um dispositivo externo ainda estiver a gravar, este pode desligar-se.

Comutação entre os dispositivos Anynet+

1. Aparece uma lista dos dispositivos Anynet ^+ ligados ao televisor.

Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

1. Seleccione um dispositivo e carregue no botão ENTER. Pode mudar para o dispositivo seleccionado.

Só quando define Anynet ^+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece.

• Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.
• Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos..

Gravação

Pode gravar um programa televisivo utilizando um gravador da Samsung.

1. Seleccione Gravação.

Se houver mais de dois dispositivos de gravação
- Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos..
Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

1. Carregue no botão EXIT para sair.

Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo).
Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.
Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.

Ouvir através de um receptor

Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do altifalante do televisor.

1. Seleccione Receptor e defina esta opção para Ligado.

2. Carregue no botão EXIT para sair.

Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos.
O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.
Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor.

NOTA

• Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor.
• O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet ^+ .
• As funções Anynet ^+ não funcionam com produtos de outros fabricantes.

Resolução de problemas para o Anynet+

Problema	Solução possível
O Anynet+ não funciona.	Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+.Ligue apenas um receptor (sistema home theatre).Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente.Verifique as ligações por cabo de vídeo/áudio/HDMI do dispositivo Anynet+.Verifique se a opção Anynet+ (HDMI-CEC) está definida para On (Ligado) no menu de configuração Anynet+.Verifique se o telecomando do televisor está no modo TV.Verifique se é um telecomando exclusivo Anynet+.O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (Configuração inicial), etc.)Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor.Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada.
Quero iniciar o Anynet+.	Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para On (Ligado) no menu de configuração Anynet+.Carregue no botão TOOLS para ver o menu Anynet+ e seleccione o menu pretendido.
Quero sair do Anynet+.	Seleccione Ver TV no menu Anynet+.Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+.Carregue em P √/ ∧, PRE-CH e FAV.CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)
A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.	Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização.Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos.
O dispositivo Anynet+ não reproduz.	Não pode utilizar a função de reprodução se Plug & Play (Configuração inicial) estiver em curso.
O dispositivo ligado não é apresentado.	Verifique se o dispositivo suporta as funções Anynet+.Verifique se o cabo HDMI está correctamente ligado.Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+.Procure novamente dispositivos Anynet+.Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos.
Não consigo gravar um programa televisivo.	Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.
O som do televisor não é reproduzido através do receptor.	Ligue o cabo óptico entre o televisor e o receptor.

Funcionalidades avançadas

AllShare

O AllShare

AllShare estabelece a ligação de rede entre o televisor e telemóveis/dispositivos móveis compatíveis da Samsung. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Adicionalmente, pode utilizar o televisor para pesquisar páginas da Web no telemóvel.

Para obter mais informações, visite o site “www.samsung.com” ou contacte o centro de atendimento da Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador.

Configuração do AllShare

Configuração

■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis).
Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o ScreenShare.
Screen Share (Ligado / Desligado): activa ou desactiva o ScreenShare, acede a vários conteúdos a partir de telemóveis ou de outros dispositivos que suportem o ScreenShare.
- Nome do televisor: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel.

Se seleccionar Entrada do utilizador, pode escrever no televisor utilizando o OSK (Teclado no ecrã).

AllShare 3/7 Configurar Mensag : Ativ. Suporte : Ativ. ScreenShare : Ativ. Nome de TV : TV Principal Selecionar Regressar - Sair Configurar Regressar

Mensag. / Suporte / ScreenShare

Apresenta uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare.

A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare.

Permitido/Proibido: autoriza/bloqueia o telemóvel.
■ Eliminar: elimina o telemóvel da lista.

Esta função só elimina o nome do telemóvel da lista. Se o dispositivo móvel eliminado for ligado ou tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista.

Utilização da função Mensag.

Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão.

NOTA

• Para desactivar a janela de alarme, defina Mensag. para Desligado em Configuração de AllShare.
• Se seleccionar OK ou se OK não for seleccionado após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel.
• A janela de alarme pode ser apresentada enquanto utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV.
• Quando for apresentada uma mensagem de um telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Proibido para bloquear o telemóvel.

Visualização da mensagem

Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado.

Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

Alguns tipos de caracteres podem aparecer em branco ou corrompidos.

Alarme de chamada recebida

Se receber uma chamada enquanto vê televisão, aparece a janela de alarme.

Alarme de compromisso

Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado.

Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

Alguns caracteres especiais podem aparecer em branco ou corrompidos.

Utilização da função Suporte

Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados do telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos.

NOTA

- Quando executar pela primeira vez a função de suporte, aparece a janela de contexto de aviso. Carregue no botão ENTER para seleccionar Permit., depois pode utilizar a função de multimédia no dispositivo.

• Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare.
• Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato.
• Os botões ENTER e ◀ / ▶ podem não funcionar consoante o tipo de conteúdo multimédia.
• Se utilizar o dispositivo móvel, pode controlar a reprodução dos dados multimédia. Para obter mais informações, consulte os respectivos manuais do utilizador.
• Se pretender reproduzir conteúdos multimédia do seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte a secção “Media Play”.

Utilização da função ScreenShare

Utilizando o ScreenShare, pode pesquisar vários conteúdos da Web através do telemóvel. Por exemplo, a imagem abaixo apresenta uma página de acesso aos conteúdos de um telemóvel. Pode ler os ficheiros do telemóvel e ver a lista telefónica e o calendário no televisor. Além disso, na lista telefónica, pode efectuar uma chamada para outra pessoa ou enviar uma mensagem SMS.

NOTA

• Para utilizar esta função, tem de ter o ScreenShare instalado no telemóvel/dispositivo móvel da Samsung.
• O Doc Viewer consegue ler ficheiros de formato doc, mas não consegue modificá-los.
• O ecrã apresentado pode variar consoante o dispositivo ligado.

My Mobile Contacts Calendar Doc viewer Selezione Ritorna

Utilização do telemóvel da Samsung para controlar o televisor

Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando estiver a controlar o televisor com o telemóvel, apenas funcionam os botões POWER, -VOL+, √CH ∧ e MUTE

Mesmo que carregue continuamente num botão de controlo (canal ou volume) do telemóvel, o valor só aumenta ou diminui uma unidade.

Funcionalidade de teletexto de canais analógicos

A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.

Pode mudar as páginas do teletexto com os botões numéricos do telecomando.

1 (activar teletexto/ sobrepor): activa o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao teletexto.
② (memorizar): memoriza as páginas de teletexto.
3 (tamanho): apresenta as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.
4 (modo de espera): mantém o ecrã numa determinada página; se a página seleccionada estiver ligada as várias páginas secundárias, estas são automaticamente apresentadas em sequência. Para retomar, carregue novamente neste botão.
5 (modo): selecciona o modo de teletexto (LIST/FLOF). Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode gravar uma página de teletexto na lista utilizando o botão (memorizar).
6 (página secundária): apresenta a página secundária disponível.

POWER HDMI 1 2 3 4 · 5 6 7 8 9 TTX/MIX 0 PRE-CH MUTE CH LIST MENU MEDIA.P GUIDE TOOLS INFO i RETURN EXIT A B C D P.MODE S.MODE DUAL AD P.SIZE SUBT. I-II SAMSUNG

(→1) (página para cima): apresenta a página de teletexto seguinte.
1-≡ (página para baixo): apresenta a página de teletexto anterior.
☐i (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto
☐(mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão.
≡X (cancelar): apresenta a emissão actual enquanto procura uma página.

Botões coloridos (vermelho/ verde/amarelo/azul): Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os elecionar, carregue nos botões oridos. Carregue no botão que corresponde à cor pretendida. A página inclui outras informações a cores que podem ser elecionadas da mesma forma.

Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente.

As páginas do teletexto estão divididas em seis categorias:

Parte	Conteúdos	Parte	Conteúdos
A	Número da página seleccionada.	D	Data e hora.
B	Nome da estação emissora.	E	Texto.
C	Número da página actual ou indicações da procura.	F	Informações sobre o estado.Informações FASTEXT.

A B C D E F

Instalação do suporte de montagem na parede

Montagem da tampa

Quando instalar o televisor numa parede, coloque a tampa na zona de ligação à base, conforme ilustrado na imagem.

Tampa

A preparar antes de instalar o suporte de montagem na parede (televisor de 46 polegadas)

Para instalar um suporte de montagem na parede de outro fabricante, utilize o anel de suporte.

Instalação do kit de montagem na parede

Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede.

Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico.

Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede não é fornecido, mas sim vendido em separado.

Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

NOTA

• Se a instalacao for feita pelo cliente, a Samsung Electronics nao se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.
• As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.
• Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.
• Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor.
• No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações.
• Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão.
• Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.
• A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.

- Não exceda uma inclinação de 15 graus quando montar este televisor.

Família de produtos	polegadas	Espec. VESA (A * B)	Parafuso padrão	Quantidade
Televisor LCD	19~22	75 X 75100 X 100	M4	4
	23~29	200 X 100
	30~40	200 X 200	M6
	46~55	400 X 400	M8
	57~65	600 X 400
	70~80	800 X 400
	80~	1400 X 800

A B

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.

Montagem dos cabos

Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente.

Braçadeira de cabos

Dispositivo anti-roubo Kensington

O dispositivo de bloqueio Kensington serve para fixar fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para uma utilização correcta.

Localize o ícone “K” na parte de trás do televisor. Existe uma ranhura Kensington ao lado do ícone “K”.
1. Introduza o dispositivo de bloqueio na ranhura Kensington do LCD ① e rode-o na direcção de bloqueio ②.
2. Ligue o cabo do dispositivo de bloqueio Kensington ③.
3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estacionário pesado.
O dispositivo de bloqueio tem de ser adquirido separadamente.
A localização do dispositivo de bloqueio Kensington pode variar consoante o modelo.

Fixação do televisor à parede

Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiquada por razões de segurança, como descrito em seguida.

Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.

1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Certifique-se de que os parafusos estão bem fixos na parede.

Especificações dos parafusos

• Para um LCD de 32 a 40 polegadas: M6

• Para um LCD de 46 a 55 polegadas: M8

• Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.

• Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio.
  Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.
  Instale o televisor perto da parede para que este não caia para trás.
  É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.
  Desaperte o fio antes de transportar o televisor.

Resolução de problemas

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Support (Suporte) ou contacte o centro de atendimento na lista da contracapa deste manual.

Problemas	Soluções e explicações
Qualidade da imagem	Primeiro, execute oTeste de Imageme confirme se o televisor está a apresentar a imagem de teste correctamente.(aceda a MENU -Suporte - Auto-diagnóstico - Teste de Imagem) (P. 20)Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal.
A imagem do televisor não parece ser de tão boa qualidade como na loja.	Se tiver uma caixa de televisão por cabo analógica/set-top box, adquira uma set-top box digital.Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (Alta definição).Subscritores de cabo/satélite: experimente as estações HD da grelha de canais.Ligação de antena: experimente as estações HD após executar a programação automática.Muitos canais HD são actualizados a partir de conteúdos SD (Definição padrão).Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p.Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal.
A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização	A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção.Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor.
Cor errada ou inexistente.	Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.
A cor ou o brilho são pouco nítidos.	Ajuste as opções deImagemno menu TV. (aceda ao modoImagem / Cor / Brilho / Nitidez)Ajuste a opçãoPoupança Energ. no menu TV. (aceda a MENU - Imagem - Solução ECO - Poupança Energ.) (P.14)Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da imagem)
Aparece uma linha com pontos na extremidade do ecrã.	Se o tamanho da imagem estiver definido paraAjustar ao Ecrã, altere-o para16:9. (P. 15)Altere a resolução da caixa de televisão por cabo/set-top box.
A imagem é apresentada a preto e branco.	Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor.
Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.	Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos.Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.
Qualidade do som	Primeiro, execute oTeste de Sompara confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU -Suporte - Auto-diagnóstico - Teste de Som) (P. 20)Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal.
Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.	Verifique o volume do dispositivo externo ligado ao televisor.
A imagem tem uma boa qualidade, mas não é emitido som.	Defina a opçãoSeleccionar Altifalantepara Altifalante da TVno menu do som. (P. 17)Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor.Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor).Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.
Os altifalantes fazem um ruído estranho.	Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio.Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção da imagem.
Sem imagem, sem vídeo
O televisor não liga.	Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Verifique se a tomada de parede está a funcionar devidamente.Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo.
O televisor desliga-se automaticamente.	Certifique-se de que Temporizador está definido para Desligado no menu Configuração. (P. 18)Se ligar o PC ao televisor, verifique as definições de alimentação do PC.Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal.
Não se vê imagem/video.	Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos).Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set-top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor.Certifique-se de que os dispositivos estão ligados.Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.
Ligação RF (cabo/antena)
O televisor não recebe todos os canais.	Certifique-se de que o cabo de antena está correctamente ligado.Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU - Configuração - Plug & Play (Configuração inicial) e aguarde até todos os canais disponíveis serem memorizados.Verifique se a antena está na posição correcta.
A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização	A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor.
Ligação ao PC
Aparece a mensagem “Not Supported Mode” (Modo não suportado).	Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor. (P. 20)
“PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.	Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.
O vídeo tem uma boa qualidade, mas não é emitido áudio.	Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.
Ligação de rede (consoante os modelos)
A ligação da rede sem fios falhou.	É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios.Certifique-se de que a ligação de rede está definida para Sem fios.Certifique-se de que o televisor pode ser ligado a um router IP sem fios.
Outros
A imagem não é apresentada no modo de ecrã inteiro.	Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados.Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor.Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro.
O telecomando não funciona.	Substitua as pilhas do telecomando com os pólos (+/-) na direcção correcta.Limpe a janela de transmissão do sensor do telecomando.Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.
O telecomando da caixa de televisão por cabo/set-top box não liga nem desliga o televisor, nem regula o volume.	Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set-top box para identificar o código do televisor SAMSUNG.
Aparece a mensagem “Modo não suportado”.	Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 20 deste manual.
O televisor exala um cheiro a plástico.	Este cheiro é normal e dissipa-se com o passar do tempo.
A opção Informações do Sinal do televisor não está disponível no menu Teste de auto-diagnóstico.	Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial. (P. 20)
O televisor está inclinado.	Remova a base do suporte do televisor e monte-a novamente.

Outras informações

Problemas	Soluções e explicações
Há dificuldades na montagem da base do suporte.	Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada.
O menu do canal aparece esbatido. (indisponível)	O menuCanalsó está disponível quando seleccionar a fonte de TV.
Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.	Se o televisor estiver no modoDemonstração de Loja, são repostas as predefinições de áudio e de imagem a cada 30 minutos. Altere as definições do modoDemonstração de Lojapara o modoUtilização Domésticano procedimentoPlug & Play(Configuração inicial). Carregue no botão SOURCE para seleccionar o modoTVe aceda a MENU → Configuração → Plug & Play(Configuração inicial) → ENTER.
Verifica-se uma perda intermitente de áudio ou de vídeo.	Verifique as ligações dos cabos e ligue-os novamente.A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.
São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.	Essa característica faz parte do design do produto e não constitui um defeito.
O menuPIPnão está disponível.	PIPsó está disponível quando utilizar uma fonte de HDMI, PC ou componentes.
Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.	Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum.Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.
Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.	Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão.
São detectados problemas frequentes relacionados com a imagem/som.	Verifique e altere o sinal/fonte.
Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobilias.	Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto directo com a mobília.

O LCD TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

Licença

DIGITAL PLUS PULSE

Painel nativo	1920 x 1080 @ 60 Hz
Considerações ambientais
Temperatura de funcionamento	10°C a 40°C (50°F a 104°F)
Humidade de funcionamento	10% a 80%, sem condensação
Temperatura de armazenamento	-20°C a 45°C (-4°F a 113°F)
Humidade de armazenamento	5% a 95%, sem condensação
Sistema de televisão	Analógico: consoante a seleção do paísDigital: DVB-T/DVB-C
Sistema de cores/vídeo	Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Sistema de som	BG. OK NICAM. MPEGI
HDMI IN 1 ~ 4	Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iÁudio: PCM linear de dois canais 32/44.1/48 kHz, 16/20/24bitsEntrada de áudio analógico (apenas HDMI IN1)Entrada PC
Rotação da base(esquerda/direita)	-20° ~ 20°
Nome do modelo	LE32C550	LE37C550	LE40C550	LE46C550
Tamanho do ecrã(Diagonal)	32 inch	37 inch	40 inch	46 inch
SomSaída	10W X 2
Dimensões (L x P x A)
Caixa	793.7 X 78 X 494.3 mm	911.6 X 78.2 X 559.4 mm	980.2 X 80.3 X 597 mm	1112.5 X 80.3 X 672.5 mm
Com base	793.7 X 239 X 557.5 mm	911.6 X 255 X 622.8 mm	980.2 X 255 X 660.9 mm	1112.5X 275 X 736 mm
Peso
Caixa	8.8 Kg	11.5 Kg	14.8 Kg	17.9 Kg
Com base	11.5 Kg	14.9 Kg	18.2 Kg	21.7 Kg

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.
Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto.

Índice remissivo

A

Actualização do software 20

Ajuste auto. 15

AllShare 38

Alterar PIN 18

Apresentação de diapositivos 32

AUDIO OUT 8

Auscultadores 8

Auto-diagnóstico 20

B

Balanço 16

Bloquear 12

Bloqueio para crianças 18

Botão ON/OFF 5

Braçadeira de cabos 4, 43

Brilho 13

C

C. quentes 14

Canal 11

Canal Favorito 11

Colour Tonalidade 14

Configurar Rede 24, 26

Componente 7

Contraste Dinâmico 14

D

Digital Audio Out 8,35

Dinâmico 13

DivX® VOD 34

D-sub 22

E

Edição de canais 12

Editar Nome 9

EPG 10

Equalizador 16

Equilib. Branco 14

F

Ferramentas 3

Fotografia 32

Informações do Sinal 20

Instalação seguro 2

L

Legenda 19

Licença 46

Ligação a um dispositivo de áudio 8

Ligação a um PC 22

Ligação de rede 23

Lista de fontes 9

M

Media Play 28

Melodia 19

Modo de espera 4

Modo Filme 15

Modo Repetir 34

Montagem na parede 41

Música 32

Música de Fundo 34

N

Nitidez 13

P

Palavra-passe 27

Percorrer 9

Pilhas 5

PIP 20

Plug & Play 6

Poupança Energ. 13

R

Receptor 37

RGB 14

Relógio 18

Resolucao de problemas 44

Resolução ideal 22

S

Selec. Todos 13

Tonalidade de Preto 14

Transparên. Menu 19

U

USB 20

Utilização da função Vis. Canal 10

Utilização da função Vista Programada10

Utilização de canais favoritos 11

V

Videogravador 7

Videos 30

Visual. Básica 33

Volume 4,5

Volume Auto. 17

Esta página foi deixa- da em branco inten- cionalmente.
