Tipo de produto	Coifa exaustora
Marca	Electrolux
Modelo	EFU216K
Alimentação elétrica	230 V ~ 50 Hz
Potência de aspiração	3 velocidades (mín, méd, máx)
Iluminação	LED, 3 W máx, casquilho E14
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Substituir a cada 4 meses, não lavável
Distância mínima da placa de cozinha	50 cm (elétrico) / 65 cm (gás ou misto)
Modo de evacuação	Aspiração externa ou recirculação interna
Comandos	Botões para velocidade e iluminação
Material	Aço inoxidável (provável)
Nível de ruído	Não especificado
Manutenção	Limpeza mensal do filtro de gordura; interior e exterior com pano húmido
Segurança	Desligar antes da manutenção; não utilizar sem grelha
Peças de reposição	Lâmpadas LED 3W-E14, filtros de gordura e de carvão
Serviço pós-venda	Peças originais; contactar com modelo, PNC, número de série
Garantia	Não especificada
Peso	Não especificado
Dimensões	Não especificadas

Perguntas frequentes - EFU216K ELECTROLUX

Como limpar o filtro de gordura metálico?

O filtro de gordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas não prejudica o desempenho de filtragem.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído no máximo a cada 4 meses, consoante a frequência de utilização e a limpeza do filtro de gordura. Não pode ser limpo ou regenerado.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima entre a superfície de cozimento e a parte mais baixa da coifa é de 50 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto. Se as instruções do fogão especificarem uma distância maior, respeite essa.

Como substituir a lâmpada LED?

Primeiro, desligue a coifa. Certifique-se de que as lâmpadas estão frias. Substitua a lâmpada por uma lâmpada LED de 3 W máx, casquilho E14. Consulte o manual para o tipo exato (ILCOS D).

Posso usar a coifa sem o filtro de gordura?

Não, nunca utilize a coifa sem a grelha (filtro) montada corretamente. Isso representa risco de incêndio e choque elétrico.

O que fazer se a coifa não funcionar?

Primeiro, verifique a alimentação elétrica e se a ficha está corretamente ligada. Se o problema persistir, contacte o serviço pós-venda com o modelo, o PNC e o número de série que constam na placa de identificação.

Com que frequência limpar a coifa?

Limpe a coifa no interior e exterior pelo menos uma vez por mês, na mesma frequência da limpeza do filtro de gordura. Use um pano húmido com um detergente líquido neutro. Não use álcool nem produtos abrasivos.

Posso reutilizar o filtro de carvão?

Não, o filtro de carvão não pode ser limpo ou regenerado. Deve ser substituído regularmente (máximo 4 meses) para garantir uma boa filtragem de odores.

Qual potência de aspiração usar?

Use a potência máxima (velocidade 3) em caso de concentração muito elevada de vapores. Ligue a coifa 5 minutos antes de cozinhar e deixe-a funcionar 15 minutos após cozinhar para uma eficácia ótima.

A coifa pode ser instalada sobre um fogão a gás?

Sim, desde que seja respeitada uma distância mínima de 65 cm entre o fogão e a coifa. Certifique-se de que a divisão está bem ventilada se a coifa for utilizada com aparelhos a gás.

MANUAL DE UTILIZADOR EFU216K ELECTROLUX

PT Livro de instruções para utilização

IT Libretto di uso

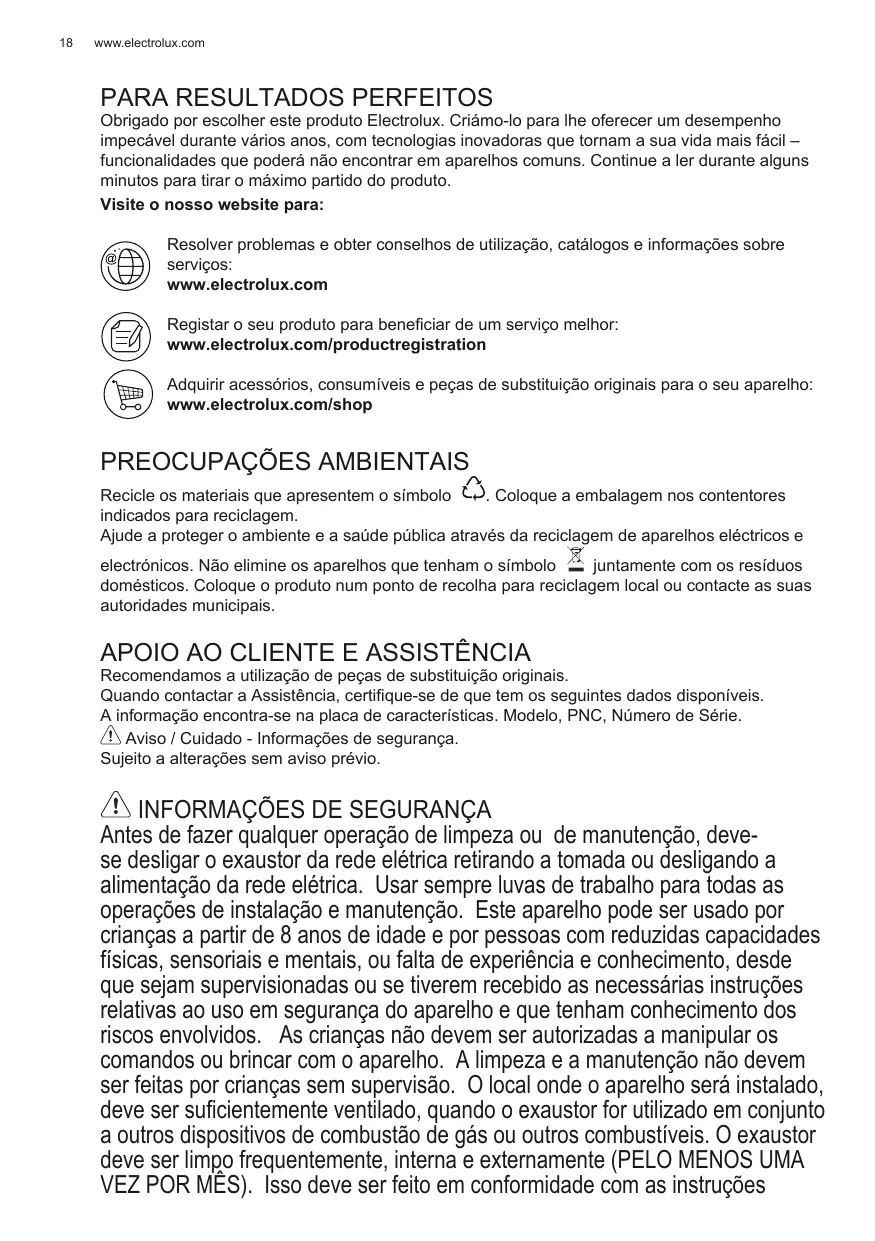

Obrigado por escolher este produto Electrolux. Criámo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor: www.electrolux.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

⚠️ Aviso / Cuidado - Informações de segurança.

Sujeito a alterações sem aviso prévio.

⚠ INFORMAÇÕES DE SEGURANÇA

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica. Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos. As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis. O exaustor deve ser limpo frequentemente, interna e externamente (PELO MENOS UMA VEZ POR MÊS). Isso deve ser feito em conformidade com as instruções

de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do utilizador, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incêndio. É severamente proibido colocar alimentos diretamente na chama, sob o exaustor. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída. Na ligação do exaustor à rede elétrica são permitidos apenas adaptadores elétricos certificados e não tomadas múltiplas.

1. INSTRUÇÕES DE SEGURANÇA

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. Nunca utilizar o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

2.USO

O exaustor serve para sugar a fumaça e vapores da cozinha.

No manual de instalação que acompanha o aparelho, vem indicado qual versão é possível utilizar para o modelo no seu poder entre a versão aspirante com evacuação ao exterior

ou a filtragem com recirculação interna

3.INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado de modo a prevenir qualquer risco.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

4. MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica. O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual. O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

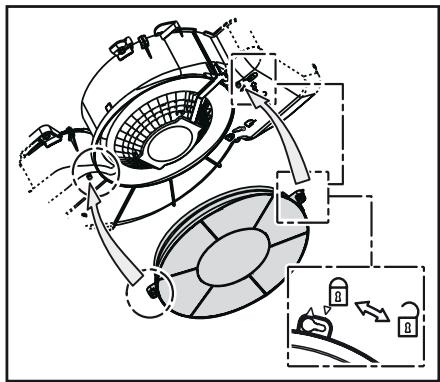

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado.

ù

5. COMANDOS

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes

2. OFF motores

3. • 1. • 1. Potência mínima de aspiração (3.), média (4.), máxima (5.).

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

6. ILUMINAÇÃO

Desligar o aparelho da rede elétrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Substituir a lâmpada danificada. Utilizar apenas lâmpadas LED de 3W- E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").
