MANUAL DE UTILIZADOR AKR 749/1 IX - AKR 749/1 WH WHIRLPOOL

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

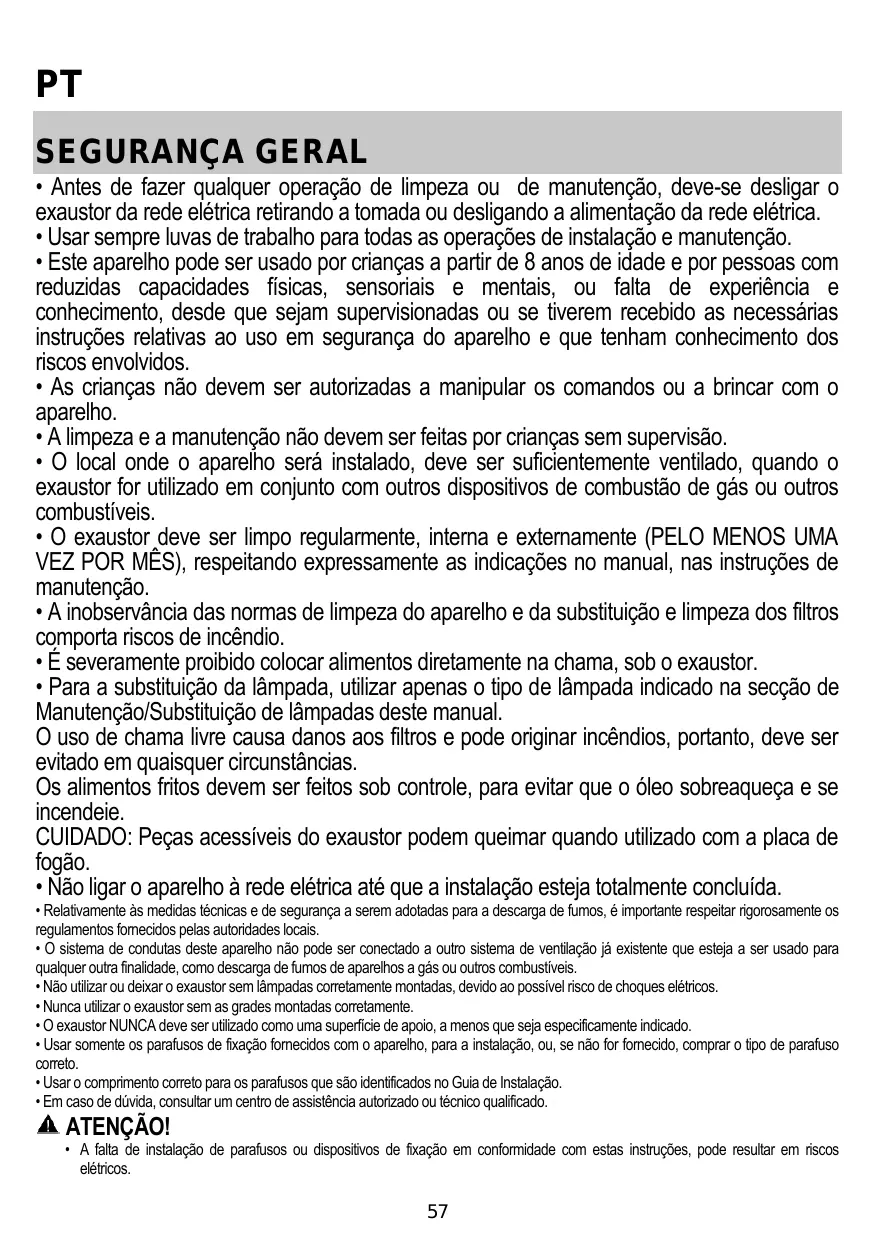

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarca do aparelho e que tenham conheçimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local ond e o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for aplicado em Conjunto com outros dispositivos de combustao de gás ou outros combustíveis.
• O exaustor deve ser limpo regulamente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservação das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na secção de Manutenção/Substituição de lampadas deste manual.
  O uso de chama livre causa danos aes filtros e pode original incéndios, portanto, delve ser évitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acesseis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à redeétrica até que a instalação está totalmente conclusão.
• Relativamente às medicas tícnicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conductas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer other finalidade, como descarga de fumos de apareiros a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas correamente montadas, devo ao possivel risco de choquesétricos.
• Nunca utilizes o exaustor sem as grades montadas corretamente.
• O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparhlo, para a instalacao, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizada ou专业技术o qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.

• Não utilizes com um programador, temporizador, telecomando separado ou qualer及其他 dispositivo que se ativa automaticamente.

Manter as cianças meores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um disposito externo ou atravesemos dumsystema de commando à distência separado.
A Este aparecido não se destina ao uso profissional. Não utilizes o aparelho ao ar livre.
A Para evitar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as lagoes elétricas - e as operações de reparacao devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestireno, etc.) delve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.

Não utilizes o aparecido quando estiver molhado ou descalço.

Nunca utiliser um aparelho de limpeza a vapor para limpar o aparelho - risco de如何去 elétrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente Differente do modelo ilustrado nesthe manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais invenrientes, danos ou incéndios provocados aoarethelo, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a asipração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuels consultas futuras.
  Em caso de vendau mudanca, certifique-se que omanual acompanha o produits.
  Leia cuidadosamente as instruções: aparecer importantes informações sobre a instalação, uso e segurar.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalacao do aparelho, verifie se todos os componentes não está danificados. Caso contrario, contacte o seu fornecedor e não prossiga com a instalacao.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolytics e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distência maior, delve-se levar em conta esta indicatoração.

CONEXÃO ELETRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as nomas vigentes, posta em zona accesível, mesmodecesso, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalacao.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela seguido:

Tensão da redeétrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul
L:castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedigo ao service de assistência técnica.

SAÍDA DO AR

(para as versoes apsirantes)

Conectar o exaustor aoos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diametro).
Casestolasnomasnao sejamrespeitadasaemployesa declinaqualquerresponsabilitidede.

FILTRANTE OU ASPIRANTE ?

O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fomecido ou se deve ser comprado separamente.

Note: Se for fomecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado a falange de conexão que se encontrar sobre o exaustor.

ATENÇAÖI!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versus é necessário instalar umsystema de filtragem adiconalà base de carvalo ativado.

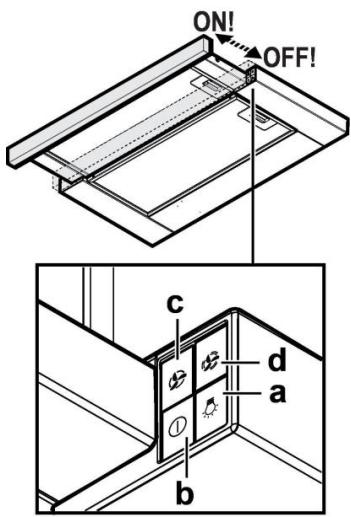

COMANDOS

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. SeLECTIONAvelocidade2
d. Seleção velocidade 3

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filto de gordura delve ser limpo uma vez por mês com detergentes não agressivos. O filto pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O FILTER METÁLICO para a gordura pode perdor cor com as lavagens na boaquina da louça, mas as suas caracteristicas de filtração não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

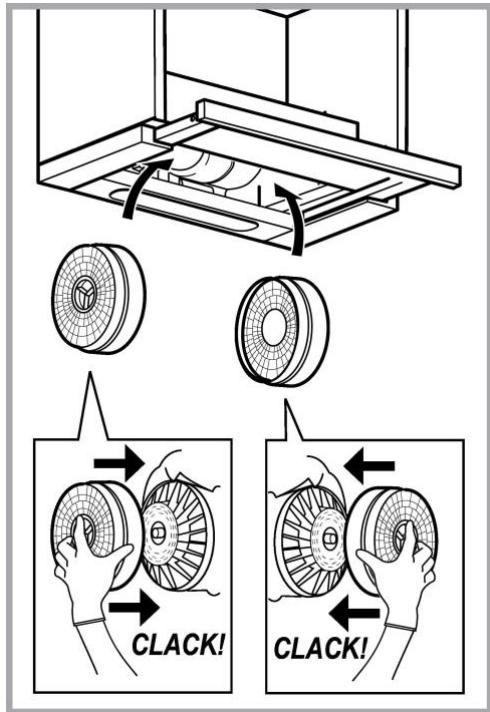

Manutenção do FILTER a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão ativado verifica-se après um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substituir o cartucho no maior a cada 4 vezes. NÃO pode ser lavado ou regenerado.

Tire os filtres anti-gordura.

Aplique umimento a carvão por lado e encaixe no exaustor.

Coloque novamente os filros anti-gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elética;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Voltar a montar a greha.

Substitir a lampada danificada.

Utilizar apenas lámpadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").

Voltar a montar a grelha.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipoamento eletrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produits, estara a fazer a évitar potenciços consequências negativas para o ambiente e para a Saúde Pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produits.

O symbolo no produits ou nos documents que acompanham o produit, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario, devar ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação devaraser efetuada em conformidade com as normas ambientais locais para a eliminação deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, ou seu service de eliminação de deserdimentos dométricos ou a loja onde adquiru o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais eles minutos après ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filto(s) a carvalo quando necessario, para manter uma boa eficiência na reducao dos odores. Limpe o(s) filto(s) de gordura quando necessario para manter uma boa eficiência. Use o diametro maximalo do Sistema de conduitas indicado neat manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços simples:

Se o exaustor não funciona:

Verificar que:
- não há interrupção de corrente.
- Foi seleccionada uma velocidade.

Se o exaustor tiver ama performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O filtró de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o functi冗amento normal:

Verificar que:
- não há interrupção de corrente.
- o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigão-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servo de assistência Tecnica. Se o problema de functionamento persistir, contacte o service de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
18	59,8	30-45,5	12

CE

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando oulosso website docs.whirlpool.eu
• Utilizando o Código QR
• Em alternativa, contacte o meu Servico Pósvenda (atraves do número de téléphone contido no livrete da garantia). Ao contactar o meu Servico Pó-Serva, indique os@códigos fornecidos na placad identificacao do seu produits.
