MANUAL DE UTILIZADOR BIAA 13 V X DR INDESIT

Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

Índice Instruções para a utilização, 2 Assistência, 6 Descrição do aparelho, 11 Reversibilidade da abertura das portas, 14 Instalação, 44 Acessórios, 45 Início e utilização, 45 Manutenção e cuidados, 45 Precauções e conselhos, 46 Anomalias e soluções, 47

Antes de contactar a Assistência técnica: • Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções). • Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

       

Comunique: • o tipo de anomalia • o modelo da máquina (Mod.) • o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

        

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Descrição do aparelho

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

   

PEZINHO de regulação Compartimento para CONSERVAÇÃO*. Recipiente para gelo Ice3*. Compartimento para CONGELAÇÃO e CONSERVAÇÃO*.

   *  Ice3* *

5 Gaveta para FRUTAS e HORTALIÇAS* 6 PRATELEIRA*. 7 WINE RACK*. 8 PURE WIND*. 9 LÂMPADA (veja a Manutenção) 10 Manípulo para a REGULAÇÃO DA TEMPERATURA 11 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS*. 12 Prateleira para GARRAFAS

 *  *  WINE RACK* 8 PURE WIND*     *  

* Variáveis em número e/ou na posição, presente somente em alguns modelos.

Reversibilidade da abertura das portas * Presente somente em alguns modelos.

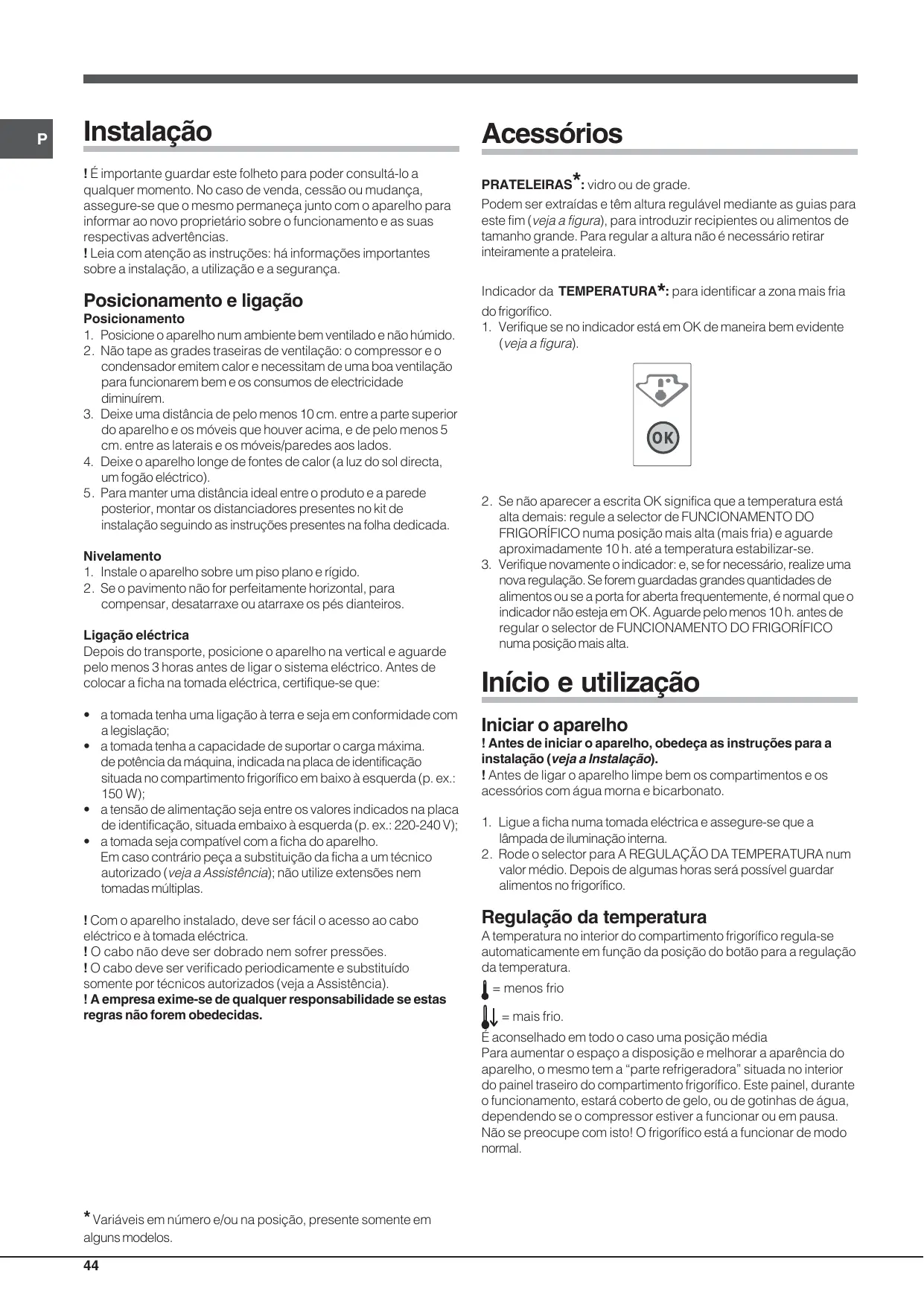

P Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação Posicionamento 1. Posicione o aparelho num ambiente bem ventilado e não húmido. 2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem. 3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados. 4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico). 5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada. Nivelamento 1. Instale o aparelho sobre um piso plano e rígido. 2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação eléctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W); • a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V); • a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas. ! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PRATELEIRAS : vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA : para identificar a zona mais fria do frigorífico. 1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

2. Se não aparecer a escrita OK significa que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se. 3. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Início e utilização Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato. 1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna. 2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura. = menos frio = mais frio. É aconselhado em todo o caso uma posição média Para aumentar o espaço a disposição e melhorar a aparência do aparelho, o mesmo tem a “parte refrigeradora” situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

* Variáveis em número e/ou na posição, presente somente em alguns modelos.

Sistema de refrigeração

Este aparelho é equipado com um dos sistemas de refrigeração descritos a seguir: é importante reconhecê-lo e levá-lo em consideração para as modalidades de conservação dos alimentos.

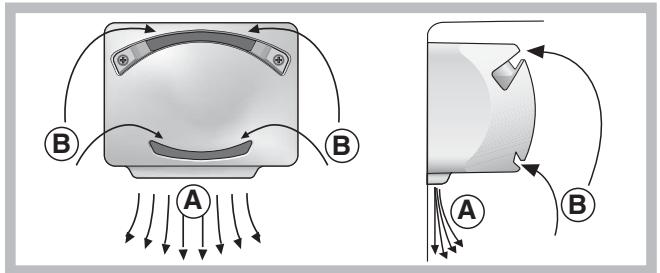

PURE WIND* Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

B B A A B Pure Wind optimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correcta no interior do frigorífico após cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura). Estático Os modelos sem Aircooler a parte refrigerante na parede interna traseira dos compartimentos, e que estará coberta de gelo ou de pequenas gotas de água, dependendo do compressor estar a funcionar ou parado: estas duas situações são normais. Se configurar–se o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente). Nos aparelhos estáticos o ar circula de maneira natural: o mais frio tende a subir por ser mais pesado. Veja como guardar os alimentos:

Disposição no frigorífico

Sobre as gavetas para frutas e verduras

Sobre as gavetas para frutas e verduras

Em quaisquer prateleiras

Chouriço, pão de forma, chocolate

Em quaisquer prateleiras

Nas gavetas para frutas e hortaliças

Na respectiva prateleira da porta

Manteiga e margarina

Na respectiva prateleira da porta

Garrafas, bebidas, leite

Na respectiva prateleira da porta

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição). • Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos). • Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus. • Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade. 2. Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico. 3. Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos. 4. Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos. 5. Tire os alimentos do frigorífico quando passar a duração máxima de conservação. 6. Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. …) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelarse ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas). • Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de 18°C e assegura uma boa velocidade de congelação. • Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partirse. • A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4). • Para obtener un mayor espacio en el compartimento congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas. !Se durante muito tempo, a temperatura ambiente permanecer inferior a 14° C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido. Recipiente para gelo Ice3

A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado). 1. Para retirar o recipiente empurre-o para cima. Certifique-se que o recipiente esteja inteiramente vazio e enchao de água pelo furo para este fim. 2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente). 3. Rode o recipiente 90°: a água enche as formas pelo princípio dos vasos comunicantes (veja a figura). 4. Tape o furo com a tampa fornecida e guarde o recipiente, introduzindo a parte superior na respectiva sede e deixe-o suspenso.

* Variáveis em número e/ou na posição, presente somente em alguns modelos. 45

5. Quando se tiver formato gelo (tempo mínimo aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida deixe-o sair pelo furo.

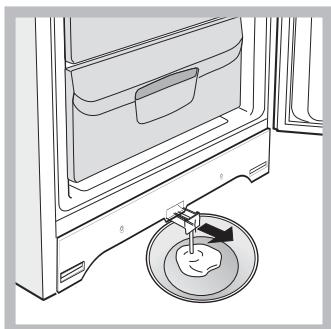

MAX WATER LEVEL Descongelar o compartimento congelador Se a camada de gelo for superior a 5 mm. será necessário descongelar manualmente:

MAX WATER LEVEL MAX WATER LEVEL Manutenção e cuidados

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posição . 2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco. 3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador. 4. Limpe e enxugue o compartimento congelador com cuidado antes ligar novamente o aparelho. 5. Alguns aparelhos são equipados com um SISTEMA DE DRAIN para conduzir a água para fora: deixe a água defluir para um recipiente (veja a figura).

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Não é suficiente colocar os selectores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos eléctricos.

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco. • Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado. • Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

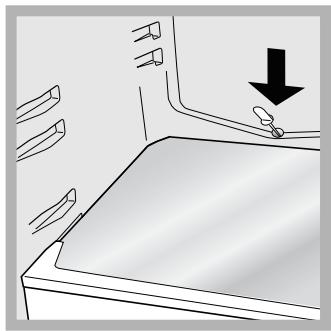

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas. • Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas. Descongelar o aparelho ! Obedeça as seguintes instruções. Não acelere o processo com meios ou utensílios diferentes da espátula fornecida (presente somente em alguns modelos), porque poderá danificar o circuito refrigerante. Descongelar o compartimento frigorífico Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

6. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

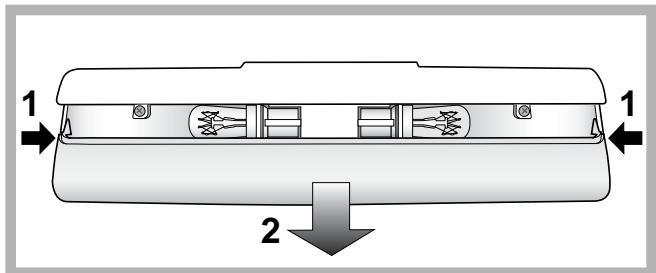

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W o 25 W).

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada. • Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto. • Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais. • Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas. • Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha. • É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos eléctricos. • No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar. • Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor. • Não coloque na boca cubos de gelo assim que os retirar do congelador. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho. • Os embalagens não são brinquedos para as crianças.

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente. • Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica. • Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. • Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista. A lâmpada de iluminação interna não se acende. • A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O frigorífico e o congelador refrigeram pouco. • As portas não se fecham bem ou as guarnições estão estragadas. • As portas são abertas com frequência excessiva. • O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa • O frigorífico ou o congelador foram enchidos demais. • A temperatura ambiente de trabalho do produto é inferior a 14ºC. Os alimentos congelam-se no frigorífico. • O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa. • Os alimentos estão encostados na parede traseira. A ventoinha AIR não gira. • A porta do frigorífico está aberta. • O sistema AIR activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico. O motor está a funcionar continuamente. • A porta não está bem fechada ou é aberta continuamente. • A temperatura do ambiente externo está muito alta. • A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção). O aparelho está a fazer ruído. • O aparelho não foi instalado bem plano (veja a Instalação). • O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos. • O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada. • As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto. A parede no fundo da cela frigorífica apresenta gelo ou gotas de água • Trata-se do normal funcionamento do produto. No fundo do frigorífico há água. • O furo de descarga da água está entupido (veja a Manutenção).

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor. • Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
