BIAA 13P - Frigorífico combinado INDESIT - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	INDESIT
Modelo	BIAA 13P
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	150 W
Sistema de refrigeração do frigorífico	Pure Wind (circulação de ar forçada)
Sistema de refrigeração do congelador	Estático (evaporador na parede)
Descongelamento do frigorífico	Automático (evacuação por orifício)
Descongelamento do congelador	Manual (quando o gelo > 5 mm)
Iluminação interior	Lâmpada 15 W ou 25 W (substituível)
Tabuleiro de gelo	Sim (tipo Ice 3*)
Reversibilidade das portas	Possível (conforme modelo)
Capacidade de congelação	4 kg/24h
Autonomia em caso de corte	9 a 14 horas
Acessórios incluídos	Prateleiras removíveis, gavetas da porta, gaveta de legumes, indicador de temperatura, tabuleiro de gelo
Instalação	Distância mín. 10 cm em cima, 5 cm nas laterais; chão plano; tomada com terra
Manutenção	Limpeza com água morna e bicarbonato; não usar produtos abrasivos
Segurança	Em conformidade com as diretivas CE (Baixa Tensão, CEM, DEEE)
Serviço pós-venda	Contactar o centro de assistência com modelo (Mod.) e número de série (S/N)
Peças sobressalentes	Originais, disponíveis através de serviço autorizado

Perguntas frequentes - BIAA 13P INDESIT

Como ajustar a temperatura do frigorífico?

Utilize o botão de REGULAÇÃO DA TEMPERATURA situado no compartimento. Aconselhamos uma posição intermédia. Gire o botão para valores mais altos para arrefecer mais.

O que fazer se a iluminação interior não acender?

Verifique se a ficha está bem ligada e se a tomada está com tensão. Se o problema persistir, substitua a lâmpada por uma de 15 W ou 25 W idêntica após desligar o aparelho.

Como descongelar o congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o termóstato em desligado, retire os alimentos, deixe a porta aberta até derreter completamente. Use um recipiente de água morna para acelerar o processo. Limpe e seque antes de religar.

Pode-se inverter o sentido de abertura das portas?

Sim, a reversibilidade das portas é possível neste modelo. Consulte o manual para o procedimento detalhado (página 14).

Como limpar o interior do frigorífico?

Limpe com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Não use solventes, produtos abrasivos, água sanitária ou amoníaco.

O que fazer em caso de corte de energia?

Não abra a porta do congelador. Os alimentos congelados conservam-se 9 a 14 horas sem problemas. Para o frigorífico, a conservação é reduzida.

Onde está a etiqueta de identificação com o número de série?

A etiqueta encontra-se no compartimento do frigorífico em baixo à esquerda. Indica o modelo (Mod.) e o número de série (S/N).

Por que há água no fundo do frigorífico?

O orifício de evacuação está provavelmente entupido. Limpe-o periodicamente para permitir que a água escoe normalmente.

Como usar o tabuleiro de gelo?

Encha-o de água até ao nível MAX WATER LEVEL, tape a abertura com a tampa, coloque-o no lugar. Após cerca de 8 horas, bata o tabuleiro contra uma superfície dura para soltar os cubos de gelo.

Qual é o consumo elétrico do aparelho?

A potência máxima é de 150 W. Para reduzir o consumo, instale o aparelho num local fresco, evite abrir a porta com frequência e descongele regularmente.

MANUAL DE UTILIZADOR BIAA 13P INDESIT

Instruções para a utilização

Instruções para a utilização, 2

Assistência, 6

Descrição do aparelho, 11

Reversibilidade da abertura das portas, 14

Instalação, 44

Acessórios, 45

Anomalias e soluções, 47

Polski

Instrukcja obsługi

LODÓWKO - ZAMRAŻARKA

Spis treści

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funciona e o inconveniente detetado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Serviço Técnico

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação 2 Compartimento para CONSERVAÇÃO . 3 Recipiente para gelo Ice* 4 Compartimento para CONGELAÇÃO e CONSERVAÇÃO . 5 Gaveta para FRUTAS e HORTALIÇAS* 6 PRATELEIRA 7 WINE RACK 8 PURE WIND . 9 LÂMPADA (veja a Manutenção) 10 Manípulo para a REGULAÇÃO DA TEMPERATURA 11 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS . 12 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

Descrição do aparelho

Visão geral

• Presente somente em alguns modelos.

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

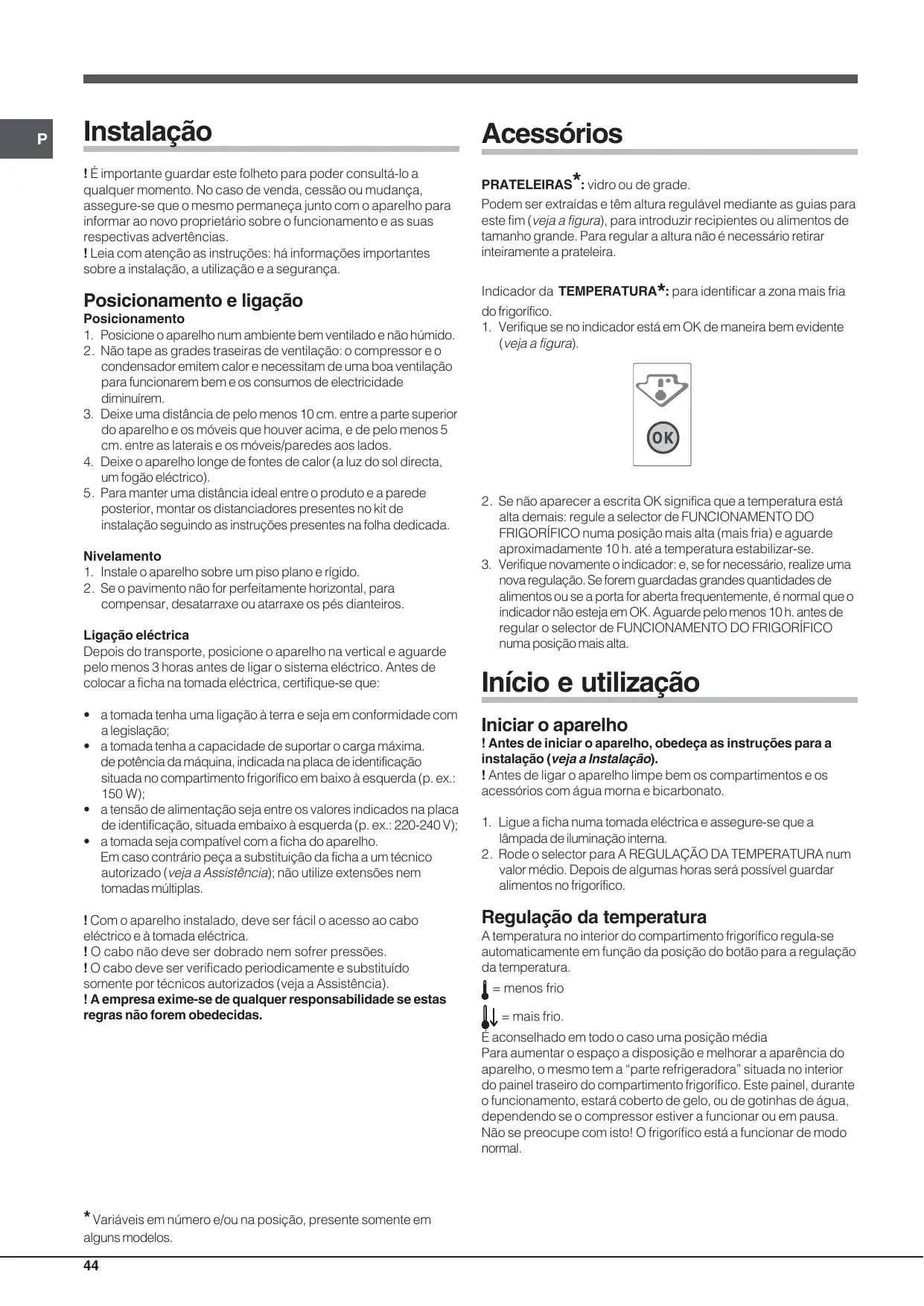

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes ao lado.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, monte os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação elétrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e está em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da placa, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação esteja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Acessórios

PRATELEIRAS*: vidro ou de grade.

Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK, significa que a temperatura está alta demais: regule o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada elétrica e assegure-se de que a lâmpada de iluminação interna acende.
2. Rode o seletor para a regulação da temperatura num valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

menos frio

= mais frio.

É aconselhado, em todo o caso, uma posição média.

Para ocupar o espaço à disposição e melhorar a aparência do aparelho, o mesmo tem a "parede refrigeradora" situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

• Variáveis em número e/ou na posição, presentes somente em outros modelos.

Sistema de refrigeração

Este aparelho é equipado com um dos sistemas de refrigeração descritos a seguir: é importante reconhecê-lo e levá-lo em consideração para as modalidades de conservação dos alimentos.

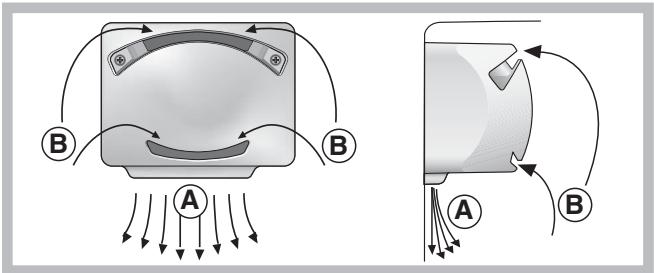

PURE WIND*

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind otimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correta no interior do frigorífico antes de cada abertura. O ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura).

Estático

Os modelos sem Aircooler a parte refrigerante na parede interna traseira dos compartimentos, e que estará coberta de gelo ou de algumas gotas de água, dependendo do compressor estar a funcionar ou parado: estas duas situações são normais. Se configurar-se o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparelho poderá funcionar continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, coloque o selector em valores mais baixos (o gelo será derretido automaticamente). Nos aparelhos estáticos o ar circula de maneira natural: o mais frio tende a descer por ser mais pesado. Veja como guardar os alimentos:

Alimento	Dispositionção no frigorífico
Carne e peixe limpo	Sobre as gavetas para frutas e verduras
Queijo fresco	Sobre as gavetas para frutas e verduras
Alimentos cozidos	Em quaisquer prateleiras
Chouriço, pão de forma, chocolate	Em quaisquer prateleiras
Frutas e verduras	Nas gavetas para frutas e hortalças
Ovos	Na responsiva prateleira da porta
Manteiga e margarina	Na responsiva prateleira da porta
Garrafas, bebidas, leite	Na responsiva prateleira da porta

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.
• Variáveis em número e/ou na posição, presente somente em outros modelos.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.
2. Proteja os alimentos, (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.
3. Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.
4. Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos.
5. Tire os alimentos do frigorífico quando passar a duração máxima de conservação.
6. Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc. ... ) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, quando é o indicador de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozinhados para serem consumidos (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados aos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
• Para obter um maior espaço no compartimento congelador, retire as gavetas e coloque os alimentos diretamente nas placas evaporadoras.

Durante a congelação, evite abrir a porta.

Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira, os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 a 14 horas.

Se durante muito tempo a temperatura ambiente permanecer inferior a -14°C, não se chegarão às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

Recipiente para gelo

A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado).

1. Para retirar o recipiente, empurre-o para cima. Certifique-se de que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim.
2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extração do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente).
3. Rode o recipiente 90°: a água enche as formas pelo princípio dos vasos comunicantes (veja a figura).
4. Tape o furo com a tampa fornecida e guarde o recipiente, introduzindo a parte superior na respetiva sede e deixe-o suspenso.
5. Quando se tiver formado gelo (tempo mínimo aproximadamente 8 horas), bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltar-se; em seguida, deixe-o sair pelo furo.

Manutenção e cuidados

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede elétrica:

Não é suficiente colocar os seletores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos elétricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxágue-os e enxugue-os com cuidado.
• Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

Siga as seguintes instruções.

Não acelere o processo com meios ou utensílios que não a espátula fornecida (presente somente em alguns modelos), porque poderá danificar o circuito refrigerante.

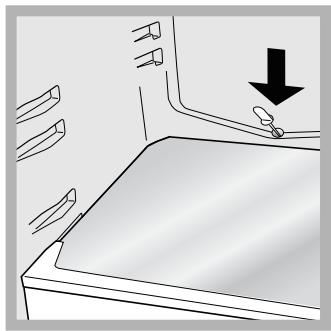

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura), onde o calor produzido pelo compressor a evapora. Uma intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm, será necessário descongelar manualmente:

1. Coloque o seletor para A REGULAÇÃO DA TEMPERATURA na posição ●
2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num local fresco.
3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação, coloque recipientes com água morna dentro do compartimento congelador.
4. Limpe e enxugue o compartimento congelador com cuidado antes de ligar novamente o aparelho.

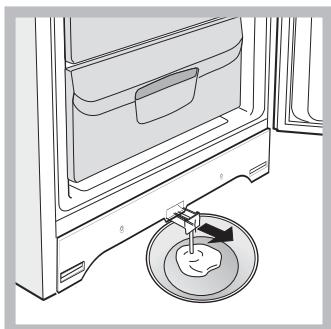

5. Alguns aparelhos são equipados com um SISTEMA DE DRENO para conduzir a água para fora: deixe a água defluir para um recipiente (veja a figura).

1. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

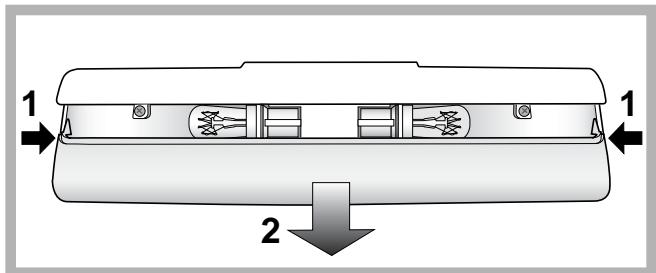

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça às seguintes instruções. Para obter a lâmpada, retire a proteção da maneira indicada na figura.

Substitua-a por uma de potência análoga à indicada na proteção (15 W ou 25 W).

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Esta aparelhagem está em conformidade com as seguintes Diretivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num local abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os seletores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos elétricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.
• As embalagens não são brinquedos para crianças.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, ou reutilize as embalagens.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir a circulação, o compressor funciona excessivamente.
• Não coloque dentro alimentos quentes: eles aquecem a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da mesma lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• O frigorífico ou o congelador foram enchidos de mais.
• A temperatura ambiente de trabalho do produto é inferior a 14 °C.

Os alimentos congelam-se no frigorífico.

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.
• Os alimentos estão encostados na parede traseira.

A ventoinha AIR não gira.

• A porta do frigorífico está aberta.
• O Sistema AIR ativa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico.

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 a 3 mm. (veja a Manutenção).

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre eles ou objetos que vibram em item ruidoso.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada.

• As temperaturas elevadas são necessárias para fazer a formação de condensação em particulares zonas do produto.

A parede no dado da cela frigorífica apresenta gelo ou gotas de água.

• Trata-se do normal funcionamento do produto.

• O furo de descarga da água está entupido (veja a Manutenção).
