MANUAL DE UTILIZADOR SILENT FORCE MULTI CYCLONIC RO8346EA ROWENTA

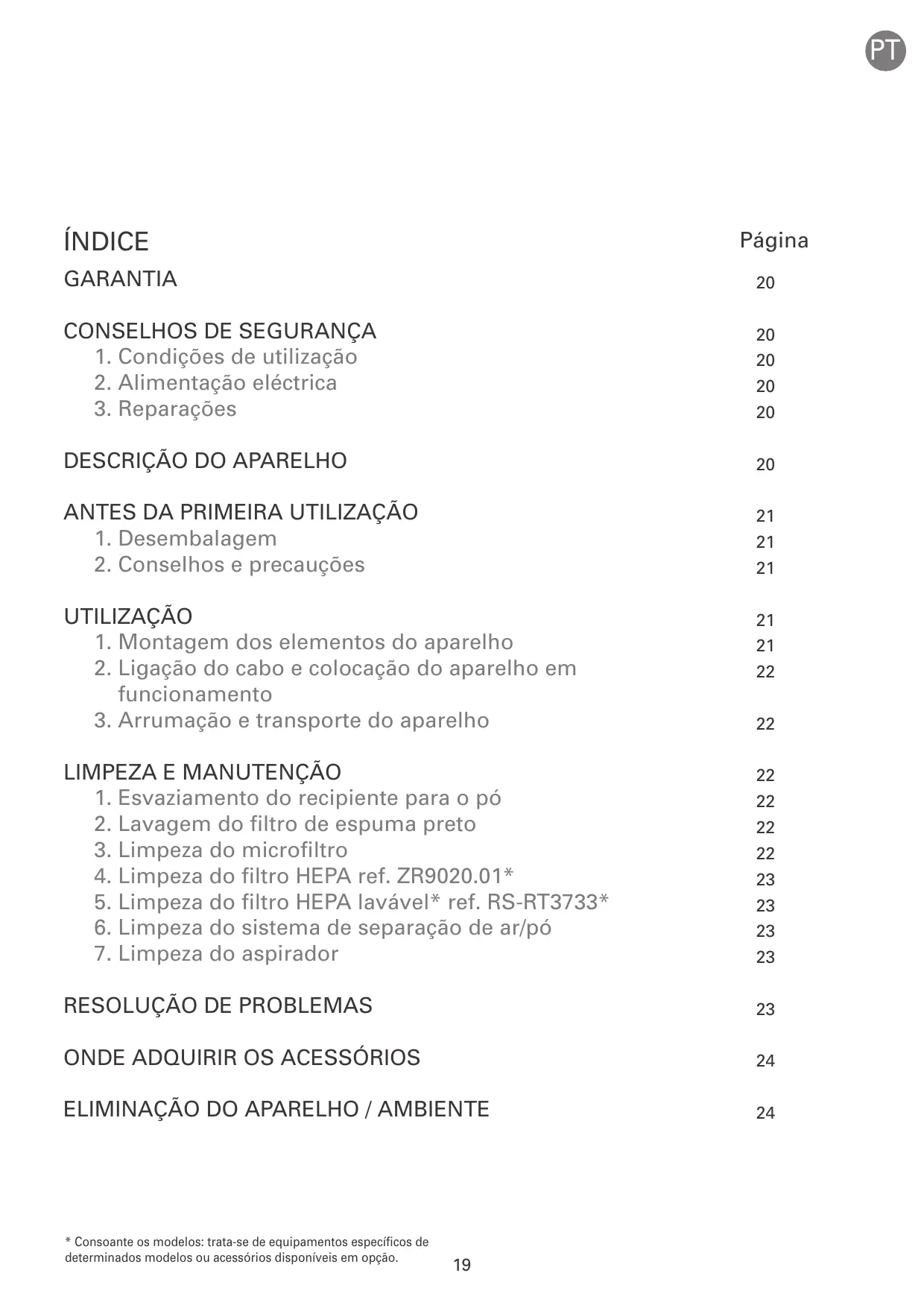

CONSELHOS DE SEGURANÇA 1. Condições de utilização 2. Alimentação eléctrica 3. Reparações

DESCRIÇÃO DO APARELHO

ANTES DA PRIMEIRA UTILIZAÇÃO 1. Desembalagem 2. Conselhos e precauções

UTILIZAÇÃO 1. Montagem dos elementos do aparelho 2. Ligação do cabo e colocação do aparelho em funcionamento 3. Arrumação e transporte do aparelho

LIMPEZA E MANUTENÇÃO 1. Esvaziamento do recipiente para o pó 2. Lavagem do filtro de espuma preto 3. Limpeza do microfiltro 4. Limpeza do filtro HEPA ref. ZR9020.01* 5. Limpeza do filtro HEPA lavável* ref. RS-RT3733* 6. Limpeza do sistema de separação de ar/pó 7. Limpeza do aspirador

RESOLUÇÃO DE PROBLEMAS

ONDE ADQUIRIR OS ACESSÓRIOS

ELIMINAÇÃO DO APARELHO / AMBIENTE

* Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

PT GARANTIA • Este aparelho foi concebido exclusivamente para um doméstico; a utilização não adequada ou não conforme ao modo de utilização indicado, invalida a responsabilidade da marca e a garantia é anulada.

• Leia atentamente o manual de instruções antes da primeira utilização do aparelho: uma utilização não conforme às instruções de utilização isenta a Rowenta de qualquer responsabilidade.

CONSELHOS DE SEGURANÇA Para sua segurança, este aparelho está em conformidade com as normas e regulamentos aplicáveis (Directivas Baixa Tensão 2006/95/CE, Compatibilidade Electromagnética 2004/108/CE, Ambiente, …).

1 • Condições de utilização

O seu aspirador é um aparelho eléctrico, deve ser utilizado nas condições normais de utilização. Utilize e mantenha o aparelho longe do alcance das crianças. Nunca deixe o aparelho funcionar sem vigilância. Não coloque a escova ou a extremidade do tubo junto aos olhos ou orelhas. Não aspire superfícies molhadas, líquidos de qualquer natureza, substâncias quentes, substâncias ultra-finas (gesso, cimento, cinzas...), fragmentos grandes cortantes (vidro), produtos nocivos (solventes, decapantes...), agressivos (ácidos, detergentes...), inflamáveis e explosivos (à base de gasolina ou álcool). Não coloque nunca o aparelho dentro de água, não deite água sobre o aparelho nem o guarde no exterior. Não utilize o aparelho: se tiver caído e apresentar deteriorações visíveis ou anomalias de funcionamento. Neste caso, não abra o aparelho, mas dirija-se um ao Serviço de Assistência Técnica autorizado Rowenta, ou contacte o Centro de Contacto do Consumidor Rowenta. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança. É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e

conhecimentos, desde que tenham recebido instruções relativamente ao uso do aparelho de forma segura e compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e a manutenção do mesmo por parte do utilizador não deve ser realizada por crianças, excepto se estas tiverem mais de 8 anos e forem supervisionadas.

2 • Alimentação eléctrica

Verifique se a tensão de utilização (voltagem) do seu aspirador é compatível com a sua instalação eléctrica. Pare e desligue o aparelho retirando a ficha da tomada, mas sem puxar pelo cabo: imediatamente antes da utilização, antes da substituição de acessórios, antes da limpeza, manutenção ou troca do filtro. Não utilize o aparelho se o cabo de alimentação de encontrar de alguma forma danificado. Para evitar qualquer tipo de perigo, o conjunto do enrolador e do cabo do seu aspirador deve ser substituído impreterivelmente por um Serviço de Assistência Técnica autorizado, uma vez que são necessárias ferramentas especiais para efectuar qualquer reparação no aparelho. Importante: a rede eléctrica deve estar protegida por um fusível de pelo menos 16A. Se o disjuntor disparar ao colocar o aparelho em funcionamento, tal pode dever-se ao facto de existirem outros aparelhos eléctricos de potência elevada ligados em simultâneo ao mesmo circuito eléctrico. O disparo do disjuntor pode ser evitado regulando o aparelho para uma potência fraca antes de o colocar em funcionamento e regulando-o de seguida para uma potência superior.

As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A reparação do aparelho pelo utilizador pode representar um risco para o mesmo e anular a garantia.

Tampa do aspirador Botão de abertura da tampa Parte frontal Sistema de separação ar/pó a – Separador com cones b – Grelha de separação ar/pó c – Compartimento de separação Recipiente para o pó a – Recipiente principal b – Recipiente de pó fino c – Juntas do recipiente para o pó Nível de enchimento máximo do recipiente para o pó Compartimento do recipiente para o pó Pega de transporte Abertura de aspiração

* Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

10 11 12 13 14 15 16 16 17

Grelha de saída de ar Botão de ligar/desligar Botãol do enrolador do cabo Posição "parking" Rodas Rodas pequenas multidireccionais a - Compartimento do filtro HEPA b - Tampa de acesso ao filtro HEPA Filtro HEPA * Consoante os modelos a - Filtro HEPA* (ref ZR9020.01) b - Filtro HEPA* lavável (ref RS-RT3733) 18 Cassete de filtração (ref RS-RT3732) a – Filtro de espuma preto b – Microfiltro 19 Sistema de presença da cassete de filtração (18)

PT DESCRIÇÃO Acessórios 20 Tubo flexível com pega ERGO COMFORT (21) 21 a – Pega ergonómica ERGO COMFORT b – Escova integrada (EASY BRUSH) c – Regulador mecânico da potência (POWER CONTROL) 22 Tubo telescópico metálico ERGO COMFORT a – Sistema de bloqueio pega/tubo (LOCK SYSTEM) b – Botão de regulação do tubo (TELESCOPIC SYSTEM) 23 Escova para todos os tipos de pavimento ERGO COMFORT

24 25 26 27 28 29 30

a – Sistema de bloqueio tubo/escova (LOCK SYSTEM) b – Botão de 2 posições : escova recolhida para tapetes e alcatifas / escova saída para parquet e soalhos lisos. Tubo para frestas e rodapés telescópico* Escova para móveis* Escova parquet Delta* Escova parquet rectangular* Escova Turbo* Mini escova turbo* Suporte para acessórios*

ANTES DA PRIMEIRA UTILIZAÇÃO utilização. 1 • Desembalagem Desligue sempre o aspirador e retire a ficha da tomada antes da Desembale o aparelho, retire todas as eventuais etiquetas, guarde o certificado de garantia e leia atentamente o manual de instruções antes da primeira utilização do aparelho.

manutenção ou limpeza. O seu aspirador está equipado com uma protecção que evita o sobreaquecimento do motor. Em alguns casos (utilização da pega em sofás, assentos,…), a protecção é desbloqueada e o aparelho pode emitir um ruído insólito e sem gravidade. Utilize apenas acessórios e filtros de origem Rowenta. Verifique se todos os filtros estão bem colocados. Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro). Não volte a colocar a espuma e o microfiltro no aparelho se não estiverem completamente secos. Em caso de dificuldades em obter os acessórios e os filtros para este aspirador, contacte o Centro de Contacto do Consumidor Rowenta.

2 • Conselhos e precauções

Antes de cada utilização, o cabo deve ser completamente desenrolado. Não o entale nem o passe por cima de arestas cortantes. Se utilizar uma extensão eléctrica, certifique-se de que está em perfeitas condições e que possui uma tensão adaptada à potência do seu aspirador. Não puxe pelo cabo para desligar o aparelho. Não puxe pelo cabo para deslocar o aspirador, segure pela pega de transporte. Não utilize o cabo ou o tubo flexível para levantar o aparelho. Desligue o aspirador e retire a ficha da tomada após cada

UTILIZAÇÃO 1 • Montagem dos elementos do aparelho Encaixe a extremidade do tubo flexível na entrada de aspiração situada na parte da frente do aparelho (fig.1). Para o retirar, desencaixe a extremidade com a ajuda da mola e puxe. Quando na posição de estacionamento, prenda o suporte para acessórios na ranhura situada na parte posterior do aspirador (fig.2) e arrume os acessórios no mesmo. IMPORTANTE! Se o suporte para acessórios* (30) estiver colocado na parte posterior do aparelho, é obrigatório retirá-lo para poder abrir a tampa (1) do aspirador.

ATENÇÃO Desligue sempre o aspirador e retire a ficha da tomada antes de trocar os acessórios.

• Encaixe o tubo telescópico metálico na extremidade da pega até ouvir um clique indicando o bloqueio (fig.3). Para desencaixar, pressione o botão de bloqueio do tubo e retire-o. • Encaixe a escova para todos os tipos de pavimentos (23) na extremidade do tubo telescópico metálico até ouvir um clique indicando o bloqueio (fig.4). Para desencaixar, pressione o botão de bloqueio da escova e retire-a. • Regule o tubo telescópico metálicol para o comprimento desejado com a ajuda do sistema telescópico (TELESCOPIC SYSTEM) (fig.5) * Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

Encaixe o acessório pretendido na extremidade do tubo telescópico metálico ou da pega: - para tapetes e alcatifas: utilize a escova para todos os tipos de pavimentos na posição de escova recolhida ou a escova turbo* (fibras e pêlos de animais). - para parquets e pavimentos lisos: utilize a escova para todos os tipos de pavimentos na posição de escova aberta ou, para um melhor resultado, utilize a escova parquet*. - para os cantos e zonas de difícil acesso: utilize o tubo telescópico para frestas e rodapés*. - para móveis e superfícies frágeis: utilize a escova integrada com pega (EASY BRUSH) ou a escova para móveis*.

CONSELHOS ERGONÓMICOS: Gama ERGO COMFORT SILENCE Ergonómica, a gama ERGO COMFORT foi concebida para facilitar e melhorar o conforto do utilizador ao utilizar o aspirador. Para evitar dobrar as costas e manter uma postura direita, queira: 1. Regular o comprimento do tubo telescópico de metal ERGO COMFORT de acordo com a sua morfologia (fig.6). 2. Colocar a mão livre à frente da pega ERGO COMFORT (fig.7).

PT UTILIZAÇÃO 2 • Ligação do cabo e colocação do aparelho em funcionamento.

Desenrole completamente o cabo, ligue o aspirador à tomada e pressione o botão de Ligar/Desligar (fig.8).

(MÁX) para a aspiração de pavimentos rijos (mosaicos, parquet,…), tapetes e alcatifas no caso de muita sujidade.

3 • Arrumação e transporte do aparelho

ATENÇÃO: Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro).

Após a utilização, pare o aspirador pressionando o botão Ligar/Desligar e desligue-o da tomada (fig.10). Arrume o cabo pressionando o botão enrolador do cabo (fig.11). Graças à pega (8) pode transportar facilmente o seu aspirador. Não transporte o aparelho pegando pela pega do recipiente para o pó (fig.12). Quando arrumar o aspirador, coloque o tubo no local de arrumação na parte posterior do aparelho (fig.13). Não é necessário retirar o suporte para acessórios (30) para arrumar a gama de acessórios (fig.14).

Regule a potência de aspiração com o variador mecânico de potência localizado na pega (fig.9) : • Posição (MÍN) para a aspiração de tecidos delicados (cortinas, têxteis). • Posição (Média) para a aspiração diária de todos os tipos de pavimentos, no caso de pouca sujidade.

LIMPEZA E MANUTENÇÃO ATENÇÃO: Nunca exceder o nível máximo (6) indicado no recipiente para pó.

O ar que respiramos contém partículas que podem ser alergénios: larvas e dejectos de ácaros, bolores, pólen, fumos e resíduos de animais (pêlos, pele, saliva e urina). As partículas mais finas penetram profundamente no aparelho respiratório onde podem provocar uma inflamação e alterar a função respiratória no seu todo. Os filtros (H)EPA (High) Efficiency Particulate Air Filter, ou seja, filtros de alta eficácia para partículas aéreas, permitem reter as partículas mais finas. Graças ao filtro (H)EPA, o ar rprojetado é mais saudável do que o ar aspirado.

2 • Lavagem do filtro de espuma preto (18a) IMPORTANTE: A cada 6 meses ou quando a aspiração já não for satisfatória, lave o filtro de espuma preto. Pressione o botão de abertura da tampa (fig.21). Puxe a tampa para trás (fig.22). Retire o filtro de espuma preto (fig.23), lave-o e seque-o (fig.24). Deixe-o secar durante pelo menos 12 horas antes de voltar a colocá-lo.

IMPORTANTE: Desligue sempre o aspirador e retire a ficha da tomada antes de proceder à sua limpeza. Verifique e limpe regularmente o aspirador no seu todo e os diferentes filtros.

Substitua o filtro de espuma preto e feche a tampa.

ATENÇÃO: Não coloque o aspirador em funcionamento sem sistema de filtração (espuma, microfiltro e filtro).

ATENÇÃO: Deixe secar completamente o filtro de espuma preto e assegure-se de que está bem seco antes voltar a colocá-lo no aparelho.

1 • Esvaziamento do recipiente para o pó (5)

3 • Limpeza do microfiltro (18b)

Após cada utilização, esvazie o recipiente para o pó como indicado a seguir: Segure no recipiente para o pó pela pega e retire-o (fig.15). Separe o recipiente para pós finos (5b) do recipiente principal (5a) (fig.16). Despeje o recipiente principal para o lixo (fig.17) e, em seguida, esvazie o recipiente para pós finos (5b) (fig.18). Limpe as juntas do recipiente com a ajuda de um pano. Posicione o recipiente para pós finos sobre o recipiente principal (fig.19) e depois volte a colocar o recipiente para pó no respectivo lugar (fig.20).

IMPORTANTE: Lave o microfiltro a cada 6 meses.

* Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

Pressione o botão de abertura da tampa (fig.21). Puxe a tampa para trás (fig.22). Retire a cassete de filtração (18) e depois separe o filtro de espuma preto (18a) do microfiltro (18b) (fig.25). Lave o microfiltro (fig.26). Deixe-o secar durante pelo menos 12 horas antes de voltar a colocá-lo. Substitua o microfiltro, em seguida o filtro de espuma preto, e feche a tampa. ATENÇÃO: Deixe secar completamente o microfiltro e assegure-se de que está bem seco antes de o voltar a colocar no aparelho.

PT LIMPEZA E MANUTENÇÃO Volte a colocar o filtro HEPA no respectivo compartimento (fig.32). Volte a colocar a tampa até ouvir um clique de encaixe. O filtro HEPA lavável* (ref. RS-RT3733) está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Rowenta.

ATENÇÃO: O seu aparelho está equipado com um sistema de segurança (19) de presença da cassete de filtração: a tampa não fecha sem a cassete de filtração (18a+18b). A cassete de filtração ref. RS-RT3732 (18a+18b) está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Rowenta.

6 • Limpeza do sistema de separação ar/pó (4)

IMPORTANTE: Se após a limpeza do filtro de espuma preto e do microfiltro o seu aspirador não melhorar o desempenho, limpe o filtro HEPA.

Retire o tubo flexível do aspirador. Abra a tampa do aspirador (fig.21-22). Pressione o botão de ejecção do separador (fig.33) e, em seguida, retire o sistema de separação (fig.34). Retire o compartimento de separação (4c) rodando ligeiramente para a esquerda (fig.35), em seguida, separa os dois elementos (fig.36). Lave os elementos (4a+b e 4c) com água limpa (fig.37) e deixe-os secar durante 6 horas. Volte a colocar os elementos do sistema de filtração (4) no respectivo lugar: - coloque o compartimento de separação (4c) sobre o sistema de separação (4a+b) (fig.38) rodando ligeiramente até ouvir um “clique” de fecho (fig.39). - em seguida, volte a colocar o conjunto do sistema de separação (4) dentro do aparelho (fig.40) e feche a tampa.

4 • Limpeza do filtro HEPA (17) Se necessário, retire o suporte para acessórios (30)* e, em seguida, posicione o aspirador na posição vertical (fig.27). Abra a tampa de acesso ao filtro HEPA (fig.28) Retire o filtro HEPA do respectivo compartimento (fig.29). Limpe o filtro HEPA sacudindo-o ligeiramente para o caixote do lixo (fig.30). Volte a colocá-lo no compartimento (fig.32). Volte a colocar a tampa até ouvir um “clique” de encaixe. IMPORTANTE: Troque o filtro HEPA a cada 12 meses. O filtro HEPA (ref. ZR9020.01) está disponível no seu revendedor ou nos Serviços de Assistência Técnica autorizados Rowenta.

7 • Limpeza do aspirador

5 • Lave o filtro HEPA lavável* ref. RSRT3733* (17b)

Limpe o corpo do aparelho e os acessórios com um pano macio humedecido e depois seque com um pano seco. Lave o recipiente para o pó (5a+ 5b) com água limpa ou com detergente para a loiça, depois seque com um pano seco.

Atenção! : esta lavagem é exclusivamente para o filtro HEPA ref RS-RT3733*

IMPORTANTE: Não utilize detergentes agressivos ou abrasivos. A transparência do recipiente para o pó e/ou da parte frontal e/ou da tampa pode alterar-se ao longo do tempo mas não influencia o desempenho do aparelho.

Se necessário, retire o suporte para acessórios (30)* e, em seguida, posicione o aspirador na posição vertical (fig.27) Abra a tampa de acesso ao filtro HEPA (fig.28) Retire o filtro HEPA do respectivo compartimento (fig.29). Sacuda o filtro HEPA para um caixote do lixo (fig.30), de seguida, lave-o com água limpa, depois deixe secar durante pelo menos 24 horas (fig.31) (assegure-se de que o filtro está bem seco antes de o voltar a colocar).

ATENÇÃO: Não lave a tampa do aspirador com água corrente. Limpe-a com um pano macio e húmido.

RESOLUÇÃO DE PROBLEMAS procedimento e volte a colocá-lo no compartimento. Se o filtro HEPA estiver danificado, troque-o. • Cassete de filtração (ref RS-RT3732): limpe o filtro de espuma preto (18a) e o microfiltro (18b) consoante o procedimento.

IMPORTANTE: Se o aspirador não estiver a funcionar correctamente, antes de proceder a qualquer verificação, desligue-o pressionando o pedal de Ligar/Desligar. O aspirador não começa a funcionar • O aparelho não está ligado à corrente. Verifique se o aparelho está correctamente ligado.

O aspirador aspira mal, faz barulho, sibilos • Um acessório, o tubo, o tubo flexível, o separador (4a), a grelha de separação ar/pó (4b) ou o compartimento de separação (4c) estão parcialmente obstruídos: desobstrua-os. • O recipiente para o pó está cheio: esvazie-o e lave-o. • A tampa do aspirador não está no devido lugar: feche bem a tampa. • O recipiente para o pó está mal colocado: volte a colocá-lo correctamente. • O regulador mecânico de potência* da pega está aberto: feche-o.

O aspirador não aspira • Um acessório, o tubo, o tubo flexível, o separador (4a), a grelha de separação ar/pó (4b) ou o compartimento de separação (4c) estão obstruídos: desobstrua-os. • O sistema de filtragem está saturado: • Limpe o filtro HEPA ref ZR9020.01* (17a) consoante o procedimento e volte a colocá-lo no compartimento ou lave o filtro HEPA lavável ref RS-RT3733* (17b) consoante o * Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

PT RESOLUÇÃO DE PROBLEMAS É difícil deslocar a escova • Abra o regulador mecânico de potência* da pega.

Se o separador com cones (4a) ficar cheio • O pó acumula-se no compartimento de separação (4c): confirme que nada obstrui a conduta situada entre o compartimento de separação (4c) e o recipiente para o pó (5). Confirme que nada obstrui as entradas do recipiente para o pó. • As entradas do recipiente para o pó estão obstruídas: retire o recipiente para o pó e esvazie-o. Limpe as juntas do recipiente para o pó.

O cabo não enrola completamente • O cabo enrola devagar: retire novamente o cabo e pressione o botão enrolador do cabo. Se o problema persistir, entregue o aspirador num Serviço de Assistência Técnica Rowenta autorizado, ou contacte o Centro de Contacto do Consumidor Rowenta.

ONDE ADQUIRIR OS ACESSÓRIOS COLOCAÇÃO DO ACESSÓRIO ACESSÓRIOS*

UTILIZAÇÃO Escova para móveis

Para limpar os móveis.

Encaixe a escova para móveis na extremidade da pega.

Para limpar os móveis.

Encaixe a escova para móveis na extremidade da pega ou do tubo.

Tubo telescópico para frestas e rodapés

Para aceder aos cantos e locais de difícil acesso.

Encaixe o tubo telescópico para frestas e rodapés na extremidade da pega ou do tubo.

Escova rectangular para pavimento de madeira (parquet)

Para limpar em profundidade os tecidos dos móveis (estofos).

Encaixe a mini escova turbo na extremidade do tubo

Para aspirar fios e pêlos de animais em tapetes e alcatifas.

Encaixe a escova turbo na extremidade do tubo

LOCAIS DE COMPRA Serviços de Assistência Técnica autorizados Rowenta

ELIMINAÇÃO DO APARELHO / AMBIENTE Embalagem: a embalagem que protege o seu aparelho é constituída por materiais ecológicos e recicláveis. Os materiais de embalagem que já não são utilizados devem ser eliminados nos pontos de recolha previstos para o efeito. Aparelho usado: Não deite fora o seu aparelho juntamente com o lixo doméstico. O seu aparelho contém materiais que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha para possibilitar o seu tratamento. * Consoante os modelos: trata-se de equipamentos específicos de determinados modelos ou acessórios disponíveis em opção.

Protecção do ambiente em primeiro lugar! Filtros usados: desde que não contenham substâncias que interditem a sua eliminação juntamente com o lixo doméstico, podem ser eliminados juntamente com o lixo doméstico.
