Tipo de produto	Forno embutível
Marca	TEKA
Modelo	HE-720 E
Funções de cozimento	Convencional, Convencional com turbina, Grill, Maxigrill, Maxigrill com turbina, Turbina, Descongelamento, Resistência inferior, Resistência inferior com turbina, Grill e resistência inferior
Tipo de comando	Eletrônicos com relógio e programador
Iluminação interna	Sim, lâmpada resistente a 300°C
Capacidade	70 L
Dimensões (A x L x P)	595 x 595 x 550 mm
Peso líquido	35 kg
Alimentação	220-240 V, 50/60 Hz
Potência total	3000 W
Classe energética	A
Acessórios incluídos	Grelha, tabuleiro de pastelaria, tabuleiro para assados, guia telescópico
Segurança	Porta fechada obrigatória para as funções Grill, Maxigrill e Maxigrill com turbina
Manutenção	Limpar com um pano úmido e detergente suave. Não usar produtos abrasivos.
Substituição da lâmpada	Lâmpada halógena resistente a 300°C, desmontar as guias telescópicas, retirar a lente, substituir a lâmpada

Perguntas frequentes - HE-720 E - INSTALLATION MANUAL TEKA

Como ajustar o relógio do meu forno TEKA HE-720 E?

Após a ligação, o display pisca em 00:00. Use as teclas ▲ ou ▼ para ajustar a hora, depois pressione OK para confirmar. Dois bipes soam. Para alterar a hora posteriormente, pressione ▲ ou ▼ até a hora piscar, pressione OK e ajuste.

Como programar um cozimento automático com duração e fim de cozimento?

Pressione a tecla até que o símbolo [] acenda, depois OK para ajustar a duração. Em seguida, pressione a tecla até que o símbolo → acenda, ajuste a hora de fim com OK. Selecione uma função e temperatura. O forno ligará e desligará automaticamente.

Quais são as funções de cozimento disponíveis?

O forno oferece 10 funções: Convencional, Convencional com turbina, Grill, Maxigrill, Maxigrill com turbina, Turbina, Descongelamento, Resistência inferior, Resistência inferior com turbina e Grill + resistência inferior. Cada função é adequada para diferentes pratos.

Como usar a função Grill?

Coloque o alimento na grelha no nível superior. Selecione a função Grill e a temperatura desejada. A porta deve permanecer fechada durante todo o cozimento. Coloque a bandeja por baixo para recolher as gorduras.

Como substituir a lâmpada do forno?

Desligue primeiro o forno. Desmonte as guias telescópicas soltando a porca (A). Retire a lente do soquete com uma ferramenta. Substitua por uma lâmpada resistente a 300°C. Remonte a lente certificando-se de que está bem encaixada.

O que fazer em caso de falta de energia?

A programação do relógio é apagada. O display pisca em 00:00. Você deve reacertar o relógio e reprogramar qualquer cozimento programado.

Como limpar o forno?

Use um pano úmido com detergente suave. Nunca use produtos abrasivos ou palha de aço. Para manchas persistentes, deixe agir uma pasta de bicarbonato de sódio. Seque cuidadosamente.

Posso usar papel alumínio no forno?

Sim, mas não deve tocar nas resistências. Coloque no fundo do prato ou cubra a bandeja. Evite cobrir toda a grelha para não bloquear a circulação de calor.

Como descongelar alimentos com este forno?

Use a função Descongelamento (turbina sozinha) sem aquecer. Regule o seletor de temperatura na posição específica (geralmente [ ]). Coloque o alimento na grelha ao centro. O ventilador circula o ar ambiente.

Quais acessórios estão incluídos com o forno?

O forno é fornecido com uma grelha, um tabuleiro de pastelaria, um tabuleiro para assados e guias telescópicas (suportes cromados).

MANUAL DE UTILIZADOR HE-720 E - INSTALLATION MANUAL TEKA

Hoja de Caracteristicas

Folha de Características

Feature List

Manual de Funcionamento

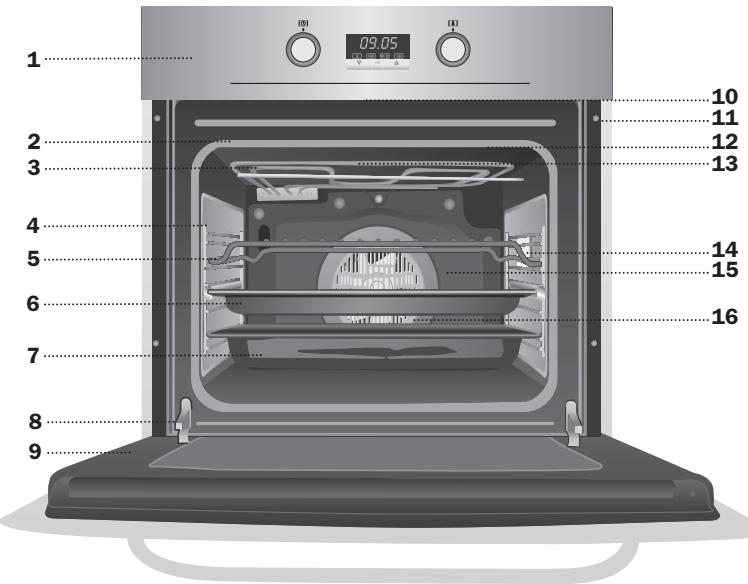

1 Painel de Comandos 2 Junta do Forno 3 Resistência do Grill 4 Suporte Cromado + Guia Telescópica 5 Grelha 6 Bandeja para Pasteis 7 Bandeja para Assados 8 Dobradiça 9 Porta 10 Saída de ar da Refrigeração 11 Fixação ao Móvel 12 Ecrã do Grill 13 Saída de Fumos 14 Lâmpada 15 Painel do Fundo 16 Turbina

Painel de Comandos

Modelo HE-720/HE-735 Modelo HE-720 E/HE-735 E

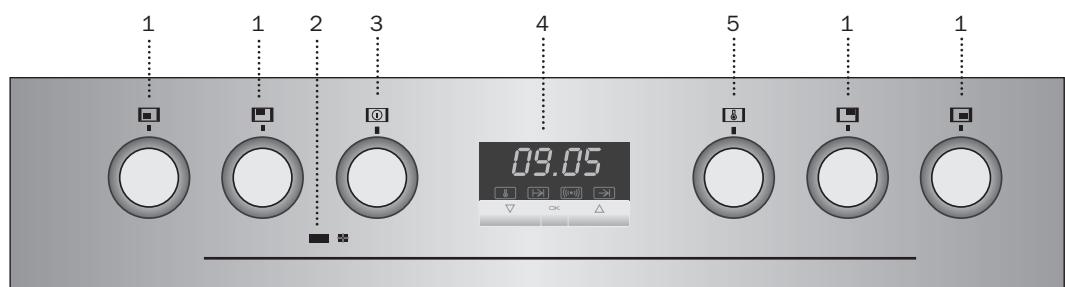

1 Comandos de controlo da placa de cozinha. 2 Piloto de funcionamento da placa. Indica que algum dos discos elétricos da placa de cozinha está ligado.

3 Seletor de funções. 4 Relógio eletrónico. 5 Seletor de temperatura.

Funções do Forno

Desconexão do forno

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grelhador

Grelha e aloura superficialmente. Permite alourar a camada exterior sem afetar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

MaxiGrelhador

Permite gratinar superfícies maiores do que o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrelhador com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a peça de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina, deve-se manter a porta fechada.

Turbo

A turbina reparte o calor que provém de uma resistência situada na parte de trás do forno. Devido à uniformidade da temperatura produzida, permite cozinhar em 2 alturas ao mesmo tempo.

Esta função permite a descongelação leve dos alimentos. Para sua utilização, coloque o seletor de temperatura na posição [].

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Resistência Inferior com Turbina

Distribui o calor que provém da parte inferior do forno. Ideal para pastéis com recheio de geleia ou fruta, os quais só necessitam de calor na parte inferior. É sempre necessário realizar um pré-aquecimento.

Grelha e Resistência Inferior

Especial para assados. Pode ser usado para qualquer porção, independentemente do seu tamanho. Nota:

A lâmpada permanece acesa em qualquer função de cozinhado.

Uso do Forno

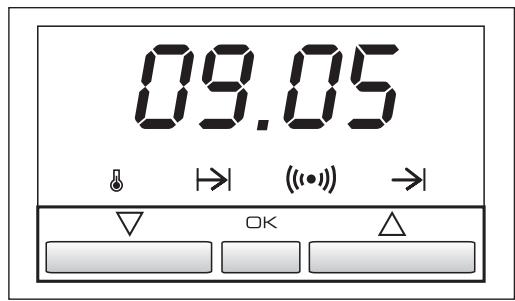

Acerto do Relógio Electrónico

Ao ligar o forno, observará que, no relógio, aparece a piscar a indicação 00:00. Premindo as teclas ou acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora seleccionada.

Se desejar alterar a hora, prima as teclas ou até a hora actual começar a piscar. A seguir prima a tecla OK. Premindo as teclas ou até poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual

Depois de acertar o relógio, o forno está pronto para cozinhar. Seleccione uma função de cozinhado e uma temperatura.

Durante o cozinhado, o símbolo ilumina-se indicando que o forno está a transmitir calor ao alimento, e desliga-se quando é atingida a temperatura seleccionada.

Para desligar o forno, coloque os comandos na posição □

Funções do Relógio Electrónico

Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo seleccionado; de seguida, o forno desligar-se-á de forma automática.

Hora de Finalização do Cozinhado: Permite cozinhar até uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo selecionado (Duração), finalizando de forma automática à hora anteriormente indicada (Fim do Cozinhado).

Programação do Avisador

1. Prima a tecla até o símbolo se iluminar. A seguir, prima a tecla . 2. Selecione o tempo após o qual deseja que o relógio avise, premindo as teclas ou . 3. Posteriormente, ouvirá 2 beeps seguidos, será como a hora atual e o símbolo permanecerá iluminado, indicando que o avisador já está programado. 4. Decorrido o tempo programado, soará um sinal acústico e o símbolo (()) ficará a piscar. 5. Prima qualquer tecla para parar o sinal acústico, o símbolo (()) desligar-se-á.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ou até o símbolo ( ) piscar, e premindo de seguida a tecla K . Neste momento, pode alterar o tempo selecionado premindo as teclas ou . A seguir ouvirá 2 beeps seguidos como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo [i] piscar e prima a tecla K de forma prolongada. O símbolo [i] piscará. Para voltar à hora atual, basta premir de novo a tecla K de forma prolongada.

Programação da Duração do Cozinhado

1. Prima as teclas ou até o símbolo se iluminar. De seguida, prima a tecla K . 2. Selecione a duração, premindo as teclas ou . 3. Posteriormente, ouvirá 2 beeps seguidos, será como a hora atual e o símbolo 1一 permanecerá iluminado, indicando que o forno se desligará de forma automática. 4. Selecione uma função e uma temperatura de cozinhado. 5. Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo → ↓ piscará. 6. Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7. Coloque os comandos na posição para desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ou até o símbolo piscar, e premindo de seguida a tecla. Neste momento, pode modificar o tempo selecionado premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo piscar e prima a tecla de forma prolongada. O símbolo piscará. Para voltar à hora atual, basta premir de novo a tecla de forma prolongada.

Programação da Hora de Finalização do Cozinhado

1 Prima as teclas ou ▲ até o símbolo → iluminar-se. De seguida prima a tecla □ K. 2 Selecione a hora de finalização do cozinhado, premindo as teclas ▼ ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado, indicando que o forno se desligará de forma automática. 4 Selecione uma função e uma temperatura de cozinhado. 5 Alcançada a hora selecionada, o forno desligar-se-á, soará um sinal acústico e o símbolo → piscará.

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7 Coloque os comandos na posição para desligar o forno.

A qualquer momento pode cozinhar, premindo as teclas ou até o símbolo → piscar, e premindo de seguida a tecla OK. Neste momento, pode modificar a hora de finalização selecionada premindo as teclas ou ▲. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Pode usar esta função mesmo que já está a utilizar o forno. Para tal, siga as instruções indicadas, exceto a número 4.

Programação da Duração e Fim do Cozinhado

1 Prima as teclas ▼ ou ▲ até o símbolo iluminar-se. De seguida prima a tecla □ K. 2 Selecione a duração, premindo as teclas ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo permanecerá iluminado. 4 Prima as teclas ▼ ou ▲ até o símbolo → se iluminar. A seguir prima a tecla □ K. 5 Selecione a hora de finalização do cozinhado, premindo as teclas ▼ ou ▲. 6 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado. 7 Selecione uma função e uma temperatura de cozinhado. 8 O forno permanecerá desligado, ficando iluminados os símbolos e. O seu forno está programado.

9 Quando alcançar a hora de início do cozinhado, o forno entra em funcionamento e realizar-se-á o cozinhado durante o tempo selecionado. 10 Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soará um sinal acústico e os símbolos □→ e → piscarão. 11 Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo. 12 Coloque os comandos na posição para desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ou até se iluminar o símbolo →, e prima a tecla OK. A partir de então, pode modificar a hora selecionada de preferência premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Atenção

No caso de um corte de fornecimento elétrico, será eliminada toda a programação do relógio eletrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

Troca da lâmpada do forno

ATENÇÃO

Para trocar a lâmpada, assegure-se primeiro que o forno está desligado da rede elétrica.

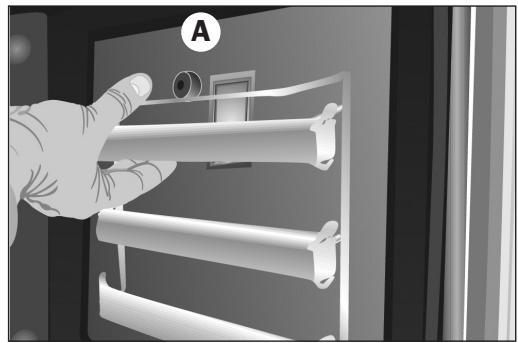

• Desmonte as guias telescópicas, soltando-as da porca (A).

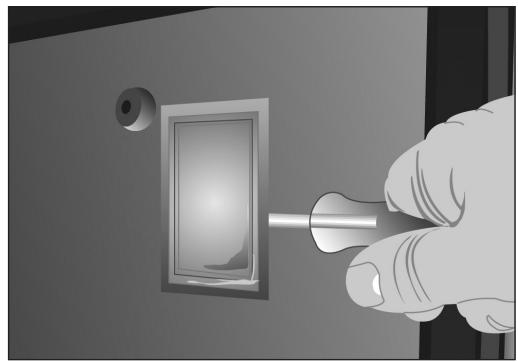

• Solte a lente do porta-lâmpadas com a ajuda de uma ferramenta.
• Substitua a lâmpada.

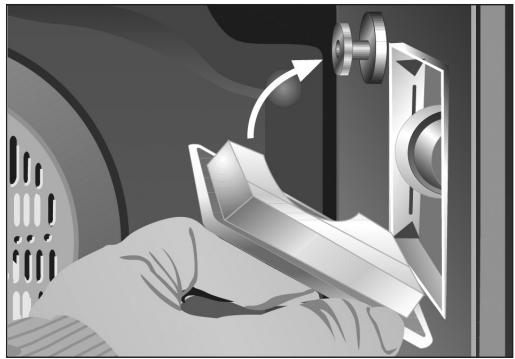

• Monte novamente a lente, assegurando que a encaixa na posição correta.

A lâmpada a substituir deve ter uma resistência à temperatura até 300°C. Solicite-a no serviço de assistência técnica.

HE-720/HE-720 E/HE-735/HE-735 E
