AMD 017 - Ar condicionado WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Ar condicionado portátil
Marca	Whirlpool
Modelo	AMD 017
Capacidade de refrigeração	17.000 BTU/h
Eficiência energética	Classe A
Fluxo de ar	350 m³/h
Nível de ruído	52 dB
Funções principais	Refrigeração, Ventilação, Desumidificação
Controlo remoto	Sim, com visor digital
Temporizador	Programação de 24 horas
Filtro de ar	Filtro lavável de alta eficiência
Refrigerante	R410A (ecológico)
Alimentação elétrica	220-240 V ~50 Hz
Consumo de energia	1.100 W
Dimensões (LxAxP)	450 x 700 x 350 mm
Peso	28 kg
Proteção de segurança	Desligamento automático em caso de sobreaquecimento
Manutenção	Lavar o filtro a cada 15 dias
Peças sobresselentes	Disponíveis no serviço autorizado
Garantia	2 anos

Perguntas frequentes - AMD 017 WHIRLPOOL

Como limpar o filtro de ar do ar condicionado Whirlpool AMD 017?

Desligue o aparelho e retire o filtro com cuidado. Lave-o com água morna e detergente neutro. Seque completamente antes de recolocar. Faça isso a cada 15 dias para garantir eficiência.

Qual o tipo de gás refrigerante utilizado?

Utiliza o gás R410A, que é ecológico e não agride a camada de ozono.

Como instalar corretamente o ar condicionado?

O aparelho deve ser colocado próximo de uma janela ou abertura para a saída do ar quente. Mantenha uma distância de 30 cm das paredes para a circulação.

O que significa o código de erro E1 no visor?

O código E1 indica um problema no sensor de temperatura. Desligue o aparelho e ligue novamente. Se persistir, contacte a assistência técnica.

Como drenar a água acumulada no aparelho?

No modo de refrigeração, a água é evaporada. No modo de desumidificação, utilize a mangueira de dreno fornecida para escoamento contínuo.

Posso utilizar o aparelho durante a noite?

Sim, o modo Sleep regula automaticamente a temperatura para um sono confortável e reduz o ruído.

Como programar o temporizador para ligar/desligar?

Use o controlo remoto, pressione o botão Timer, ajuste as horas e confirme. O aparelho liga ou desliga automaticamente no horário definido.

Qual a área máxima que o aparelho cobre?

Com capacidade de 17.000 BTU/h, é recomendado para ambientes até 40 m².

O aparelho consome muita energia?

O consumo é de 1.100 W, com classificação energética A, garantindo eficiência. Utilize o modo eco para economizar.

Como obter peças sobresselentes para este modelo?

As peças podem ser adquiridas no serviço autorizado Whirlpool ou pelo site oficial, fornecendo o número do modelo AMD 017.

MANUAL DE UTILIZADOR AMD 017 WHIRLPOOL

ANTES DE USAR O PRODUTO

Para desfrutar do seu aparelho ao máximo, por favor leia as instruções do utilizador cuidadosamente e mantenha-as a mão para consultá-las futuramente.

Antes de usar o aparelho siga as instruções indicadas abaixo:

Configuração do controlo remoto

Sempre que substituir as pilhas do controlo remoto, ele é predefinido na Bomba de Aquecimento.

Se o ar condicionado que adquiriu for apenas de Arrefecimento, a predefinição na Bomba de Aquecimento não sofre quaisquer alterações.

Função de Configuração do reinício automático:

Para definir a função de reinício automático, prima o botão Emergência (ON/OFF) na unidade interior durante um período mínimo de 5 segundos. Um zumbido assinala que a função de reinício automático está definida e que o ar condicionado está em standby.

Para eliminar a função de reinício automático, repita os passos descritos abaixo.

PRECAUÇÕES DE SEGURANÇA

• Não instalar o aparelho se estiver conectado com a corrente eléctrica.
• A instalação e o serviço ou o conserto deve ser executado por um técnico qualificado, de acordo com as instruções do fabricante e respeitando as normas de segurança locais. Não conserte ou reponha qualquer peça do aparelho a não ser que tenham sido especificadas por escrito nas instruções de uso.
• A ligação a terra deste aparelho é obrigatória.
• Verifique se o fio da energia eléctrica é bastante comprido para que a conexão fique correcta. Não use nenhum fio de extensão para conectar com a energia eléctrica.
• Não puxe o fio da corrente para retirá-lo da tomada.

• Não torça nem esmague o fio da corrente eléctrica, e verifique se não está estragado.

• Depois que a instalação tiver sido feita, os componentes eléctricos não devem ficar acessíveis ao utilizadores.

• Não toque com as mãos molhadas os botões para realizar qualquer operação e não use o aparelho quando estiver descalço.
• Pessoas com deficiência física ou mental, crianças e pessoas sem qualquer experiência em relação ao produto são autorizadas a utilizar o aparelho somente se tiverem sido treinadas especificamente por pessoas responsáveis a fim de poder utilizar o aparelho sem o mínimo risco para a sua segurança e bem-estar. Mesmo assim o aparelho não pode ser usado por pessoas com deficiência e crianças pequenas sem supervisão.

PRECAUÇÕES PARA O AR CONDICIONADO

Por favor, respeite rigorosamente as seguintes instruções:

• Expor-se demorada e directamente ao ar frio pode danificar a saúde. Recomenda-se regular a fresta de ventilação a fim de evitar o ar directo e dirija-o para dentro da divisão.
• Impeça que o jacto de ar atinja os maçaricos de gás e fogões

• Se houver mau funcionamento, desligue primeiro o aparelho carregando sobre o botão ON/OFF do controle remoto e então desconecte-o da rede eléctrica.

• Não coloque nenhum objecto sobre a unidade interior.

• Este produto contém gases fluorados, o gás refrigerante está contido em um sistema hermeticamente vedado. Gás refrigerante: R410a tem uma potência de aquecimento global (GWP) de 1975.

CONSELHOS PARA A PROTECÇÃO DO AMBIENTE

• Este aparelho foi realizado com material reciclado ou usado. Deve ser eliminado de acordo com os regulamentos dos refugos de cada país. Antes de eliminar o aparelho, corte os fios principais a fim que o aparelho não possa ser utilizado por outras pessoas.
• Para maiores informações de como manusear e reciclar este produto, contacte a sua autoridade local que o informará como eliminá-lo ou a loja onde comprou o aparelho.

ELIMINAÇÃO DA EMBALAGEM

• A embalagem pode ser 100% reciclada como está assinalado pelo símbolo de reciclamento
  As várias peças da embalagem não devem ser jogadas fora no ambiente, mas devem ser eliminadas em um local em que os regulamentos das autoridades locais o permitam.

ELIMINAÇÃO DO APARELHO

• Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE).
• Assegurando-se que este produto é eliminado de maneira correcta, ajudar-se-á a prevenção de consequências negativas potenciais para o ambiente e para a saúde das pessoas.

- O símbolo colocado sobre o produto ou sobre os documentos que o acompanham indica que este aparelho não deve ser tratado como um refugo doméstico, mas deve ser entregue em um local onde aparelhos eléctricos e electrónicos possam ser armazenados e reciclados.

DESCRIÇÃO DO PRODUTO

II. Entrada de ar

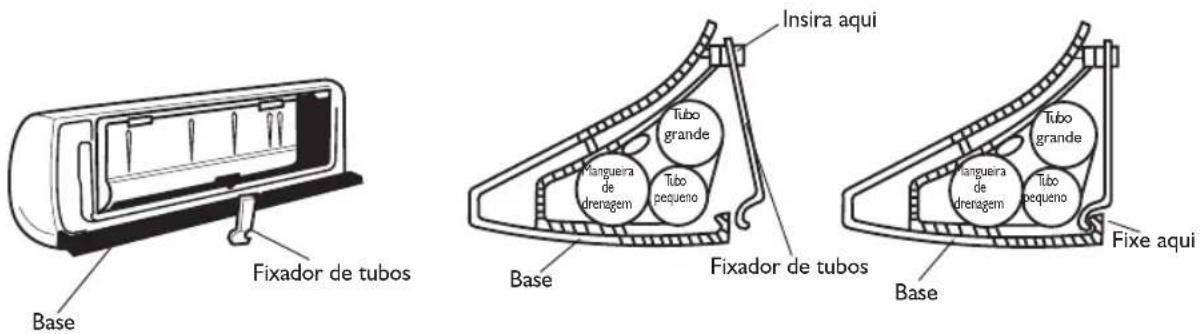

12. Tubagens e cabo de alimentação
13. Mangueira de drenagem

Nota: A água condensada é escoada durante os modos ARREFECIMENTO E SECAGEM.

1. Saída de ar

As figuras no manual de instruções do utilizador estão baseadas nas visões externas dos modelos padrões, forma e design variam de acordo com os modelos.

DESCRIÇÃO DOS INDICADORES DO MOSTRADOR DO PAINEL DE CONTROLE

Temperaturas do indicador (I)

Apresenta a temperatura definida.

Ilumina-se durante a operação.

Pisca durante o descongelamento da unidade exterior.

Acende-se durante o tempo definido.

Desliga-se quando o tempo da operação acaba.

Indicador Sleep (4)

Ilumina-se quando está em condições de repouso.

Indicador do filtro do monitor (5)

O indicador do filtro do monitor pisca depois de 240 horas de utilização para lembrar que o filtro deve ser limpo.

Depois de ter limpo o filtro pressione o botão de reset colocado na unidade interior atrás do painel dianteiro para interromper o piscar do indicador do filtro do monitor.

Botão de Emergência ON/OFF (6)

Quando não é possível usar o Controle Remoto este botão é usado para controlar a unidade.

Usado para regular ou cancelar a função de reinício automático.

Receptor de sinal (7)

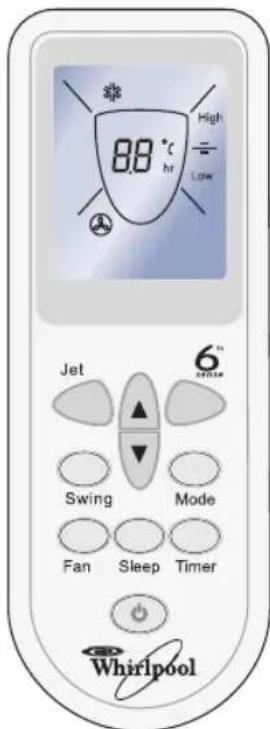

FUNÇÕES E INDICADORES DO CONTROLO REMOTO

I. BOTÃO ON/OFF

Se este botão for pressionado dá-se início e/ou pára-se o aparelho.

2. BOTÃO TIMER

Usado para regular ou cancelar o funcionamento do temporizador.

3-4. BOTÕES DE REGULAÇÃO DA TEMPERATURA AMBIENTE

Usado para seleccionar a temperatura ambiente. Usado para regular o tempo em modo TIMER.

5. BOTÃO MODE

Usado para regular ou cancelar a operação 6th sense, também durante o stand-by.

7. BOTÃO SLEEP

Usado para regular ou cancelar o funcionamento do modo Sleep.

8. BOTÃO FAN

Usado para seleccionar a velocidade da ventoinha em sequência automática, alta, média ou baixa.

9. BOTÃO SWING

Usado para parar ou iniciar a oscilação da grelha de ajuste vertical e regular a direcção do fluxo de ar desejada, para cima ou para baixo.

10. BOTÃO JET

Usado para ligar ou desligar o arrefecimento rápido.

(O arrefecimento rápido funciona a uma velocidade elevada da ventoinha com temperatura definida a 18°C automaticamente).

Indicador de secagem

Indicador de apenas ventoinha

Velocidade auto da ventoinha

Alta velocidade da ventoinha

Velocidade média da ventoinha

Baixa velocidade da ventoinha

6 ^th indicador

Transmissão do sinal

Visor de definição da temperatura Visor de definição do temporizador

Indicador para programar a Temperatura (±2°C) no modo 6th sense

ARMAZENAMENTO E SUGESTÕES PARA USAR O CR

Retire a tampa das pilhas na direcção da seta. Insira as novas pilhas, certificando-se de que os pólos (+) e (-) da pilha correspondem correctamente.

Volte a colocar a tampa, fazendo-a deslizar até à posição.

Nota:

- Use 2 pilhas LR03 AAA (1,5 volt). Não use pilhas recarregadas.

Substitua as pilhas por umas novas do mesmo tipo quando o visor ficar escuro.

- Se a substituição for efectuada no espaço de 1 minuto, o controlo remoto manterá a configuração original. No entanto, se demorar mais de 3 minutos a substituir as pilhas, todas as definições serão canceladas e o temporizador irá exibir Zero.

Como retirar as pilhas

Retire a tampa das pilhas na direcção da seta.

Pressione ligeiramente o pólo positivo da pilha com o dedo, a seguir, retire as pilhas do respectivo compartimento.

Tal deve ser feito por adultos. É proibido as crianças retirarem as pilhas do controlo remoto para evitar o perigo de as engolirem.

Eliminar as pilhas

Elimine as pilhas como lixo municipal separado no ponto de recolha da sua área.

Para operar o ar condicionado, aponte o controlo remoto para o receptor de sinal.

O controlo remoto opera o ar condicionado a uma distância até 7 m.

INSTRUÇÕES DE FUNCIONAMENTO

Modos de funcionamento

I. Seleção do modo

Todas as vezes que o botão MODE é premido, o modo de funcionamento muda na sequência:

ARREFECIMENTO → SECAGEM →

APENAS VENTOINHA →AQUECIMENTO

O modo de aquecimento NÃO está disponível para aparelhos de ar condicionado apenas com arrefecimento.

2. Modo "FAN"

Todas as vezes que o botão "FAN" é premido, a velocidade da ventoinha é alterada na sequência:

No modo "APENAS VENTOINHA" (FAN ONLY), apenas "High", "Medium" e "Low" estão disponíveis. No modo "SECAGEM" (DRY), o fluxo de ar é regulado automaticamente pelo ar condicionado, por isso o botão "FAN" não está disponível neste caso.

3. Regulação da temperatura

Prima uma vez para aumentar a regulação da temperatura em 1°C

Prima uma vez para baixar a regulação da temperatura em 1°C

Gama de temperaturas disponíveis
*AQUECIMENTO, ARREFECIMENTO	18°C~32°C
SECAGEM impossível regular
APENAS VENTOINHA impossível regular

*Nota: O modo de aquecimento NÃO está disponível para modelos apenas com arrefecimento.

4. Como activar

Prima o botão quando o equipamento receber o sinal, o indicador RUNNING da unidade interior acende-se.

Ao mudar os modos espere alguns segundos. Repita a operação se a unidade não funcionar imediatamente. Depois que a operação de aquecimento tiver sido seleccionada, o fluxo de ar começará a sair após 2 - 5 minutos.

CONTROLO DE DIRECÇÃO DO FLUXO DE AR

5. Controlo de direcção do fluxo de ar

O fluxo de ar vertical é automaticamente ajustado a um determinado ângulo, de acordo com o modo de funcionamento depois de ligar a unidade.

A direcção do fluxo de ar também pode ser ajustada conforme desejar, premindo o botão

"SWING" do controlo remoto.

modo de funcionamento	Direcção do fluxo de ar
ARREFECIMENTO, SECAGEM	horizontal
*AQUECIMENTO, APENAS VENTOINHA	para baixo

*O modo de aquecimento é o único disponível para modelos com bomba de aquecimento.

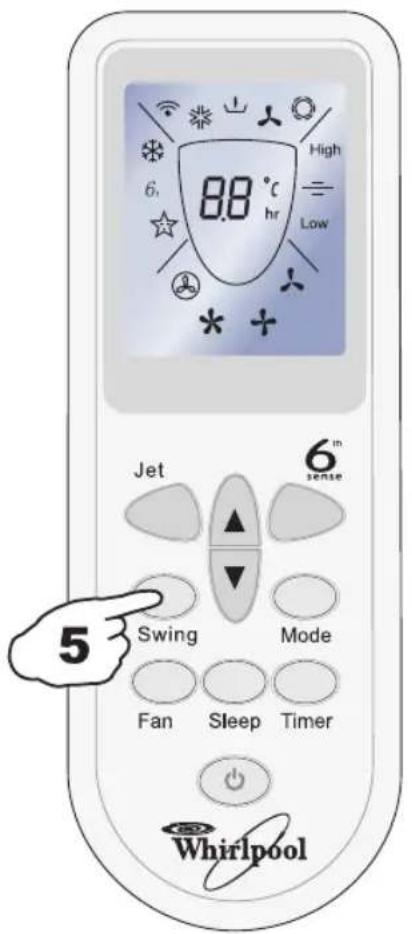

Controlo vertical do fluxo de ar (usando o controlo remoto)

Use o controlo remoto para regular os ângulos do fluxo de ar.

Premindo o botão "SWING" uma vez, a grelha de ajuste vertical oscila para cima e para baixo automaticamente.

Direcção desejada do fluxo de ar

Prima novamente o botão "SWING" quando as grelhas oscilarem para um ângulo adequado, conforme desejar.

Controlo horizontal do fluxo de ar (manual)

Rode as hastes de controlo das grelhas de ajuste horizontal para mudar o fluxo de ar horizontal como indicado na figura.

Nota: O aspecto da unidade pode ser diferente do seu aparelho de ar condicionado.

A - Não rode as grelhas de ajuste vertical manualmente, caso contrário podem ocorrer anomalias. Se isso acontecer, primeiro desligue o equipamento e retire a ficha da tomada, depois volte a colocar a ficha na corrente.

B - Convém não deixar a grelha de ajuste vertical inclinada para baixo durante muito tempo no modo ARREFECIMENTO ou SECAGEM para evitar que a água de condensação pingue.

DESCRIÇÃO DOS MODOS E DA FUNÇÃO

MODO 6th SENSE

Prima sobre o botão 6ª a unidade regista o modo 6th sense directamente mesmo se a unidade estiver ligada ou desligada.

Neste modo, a temperatura e a velocidade da ventoinha são automaticamente reguladas de acordo com a temperatura ambiente actual.

O modo de funcionamento e a temperatura são determinados pela temperatura interior.

Modelos com bomba de aquecimento

Temperatura interior	Modo de funcionamento	Temperatura pretendida
21°C ou inferior A	QUECIMENTO 22°C
21°C-23°C	APENAS VENTOINHA
23°C-26°C SECAGEM		A temperatura ambiente diminui 1,5°C depois de ter funcionado durante 3 minutos
Superior a 26°C ARREFECIMENTO 26°C

Modelos apenas com arrefecimento

Temperatura interior	Modo de funcionamento	Temperatura pretendida
26°C ou inferior SECAGEM		A temperatura ambiente diminui 1,5°C depois de ter funcionado durante 3 minutos
Superior a 26°C ARREFECIMENTO 26°C

O botão 6th Sense não funciona no modo JET

Nota: A temperatura, o fluxo de ar e a direcção são controlados automaticamente no modo 6th Sense. No entanto, se ainda se sentir desconfortável, pode definir uma diminuição ou um aumento até 2°C através do controlo remoto.

O que pode fazer no modo 6th Sense

Sente-se Botão Procedimento de		ajuste
Desconfortável devido ao volume inadequado do fluxo de ar.	[ACSW]	A velocidade da ventoinha interior alterna entre High, Medium e Low cada vez que este botão é premido.
Desconfortável devido à direcção inadequada do fluxo.		Se premir uma vez, a grelha de ajuste vertical oscila para mudar a direcção do fluxo de ar vertical. Se premir de novo, a oscilação pára. Para a orientação do fluxo de ar consulte o capítulo "Controlo de direcção do fluxo de ar".

O modo SLEEP pode ser definido nos modos ARREFECIMENTO ou AQUECIMENTO.

Esta função oferece-lhe um ambiente mais confortável para dormir.

No modo SLEEP,

• O aparelho pára automaticamente de trabalhar depois de funcionar durante 8 horas.
• A ventoinha é automaticamente regulada para a velocidade mínima.
• A temperatura programada aumentará de 1°C ao máximo no período de duas horas se o aparelho funcionar em modo arrefecimento.
• A temperatura programada diminuirá de 3°C ao máximo no período de 3 horas se o aparelho funcionar no modo aquecimento.

*Nota: No modo de arrefecimento, se a temperatura ambiente for igual ou superior a 26°C, a temperatura definida não se altera.

Nota: O aquecimento NÃO está disponível para sistemas de ar condicionado só com arrefecimento.

• O modo JET é usado para ligar ou desligar o arrefecimento rápido.
  O arrefecimento rápido funciona a uma velocidade elevada da ventoinha, mudando automaticamente a temperatura definida para 18°C.
• O modo JET pode ser definido quando o aparelho está em funcionamento.
• N o m o d o JET, pode definir a direcção do fluxo de ar e o temporizador. Se pretender sair do modo JET, prima o botão JET, MODE, FAN, ON/OFF ou os botões de regulação da temperatura; o visor regressará ao modo original.

Nota:

• Os botões SLEEP e 6th Sense não estão disponíveis no modo JET.
• O botão JET não funciona no modo de aquecimento.
• O aparelho continuará a funcionar no modo JET com a programação da temperatura em 18°C se não se desligar o aparelho ao se pressionar um dos botões mencionados acima.

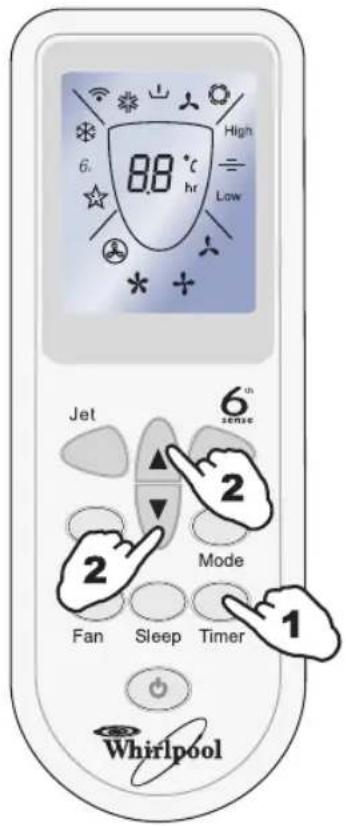

Função Timer

Recomenda-se programar o tempo de ligação carregando sobre o botão para que, quando chegar em casa, possa desfrutar de uma temperatura agradável da divisão. Poderá também programar o tempo de desligamento automaticamente para obter uma noite de bom descanso.

Programação do Timer

Programe o timer quando o aparelho estiver desligado.

Desligue o timer durante a operação.

A - A medida que o tempo passa, o LCD do controlo remoto exibe somente o tempo restante e não a temperatura programada
B - A programação anterior do tempo fica memorizada e na próxima programação inicia com a programação anterior.
C - Não se pode ajustar o timer para ligá-lo e para desligá-lo ao mesmo tempo.
D - A temperatura desejada será atingirá dependendo do tamanho da divisão.

^a Exemplo: programação da próxima operação depois de 9.30 horas

1. Programe a operação de modo desejada, a temperatura e a velocidade da ventoinha e então pressione o botão TIMER; "h" piscará no mostrador.
2. Aponte o controlo remoto para o sinal do receptor da unidade interior, pressione o botão ou quando "h" piscar.

Escolha o tempo desejado, então pressione o botão do TIMER, se escutará um "beep".

A - O indicador doTimer na unidade interior se acenderá.

B - "h" pára de piscar.

Pressione o botão do TIMER, "h" piscará no mostrador, portanto pode programar o tempo.

Todas as vezes que o botão ou é pressionado,

Se o tempo desejado for até 10 horas, o tempo pode ser regulado de meia em meia hora

Se o tempo desejado ultrapassar as 10 horas, o tempo pode ser regulado de hora em hora.

O intervalo pode ser regulado de 30 minutos a 24 horas.

1. Para cancelar o timer: pressione o botão TIMER novamente, se escutará um "beep" e a luz do indicador do timer na unidade interior se apagará.

MANUTENÇÃO

Unidade

I. Retire a ficha da tomada Desligue o equipamento antes de retirar a ficha da tomada.
2. Para remover o painel frontal puxe-o para fora (Fig. A).
3. Limpe com um pano macio e seco Utilize água tépida (abaixo de 40°C) para limpar o equipamento se estiver muito sujo.
4. Nunca use substâncias voláteis como gasolina ou pó para polimento para limpar a unidade.
5. Nunca borrife água na unidade interior Perigo! Choque eléctrico!
6. Volte a montar e feche o painel frontal (Fig. B).

Encaixe novamente e feche o painel frontal empurrando-o para baixo

Filtro do ar

É aconselhável limpar o filtro do ar após cerca de 100 horas de funcionamento.

Limpe o filtro de ar de duas em duas semanas quando o ar condicionado funcionar em ambientes poeirentos.

I. Retire a ficha da tomada

Desligue primeiro o aparelho antes de desconectá-lo da corrente eléctrica e remova o filtro.

I. Abra o painel frontal.
2. Pressione a alça do filtro levemente.
3. Faça o filtro deslizar.

Se o filtro estiver muito sujo, limpe-o com uma solução de água morna e detergente neutro, depois seque-o ao ar livre.

1. Feche o painel frontal.

PROTECÇÃO

Condições de funcionamento

O dispositivo de segurança pode activar-se e parar o equipamento nas condições abaixo descritas.

AQUECIMENTO	A temperatura de ar exterior é superior a 24°C
	A temperatura de ar exterior é inferior a -7°C
	A temperatura da sala é superior a 27°C
ARREFECIMENTO	A temperatura de ar exterior é superior *43°
	A temperatura da sala é inferior a 21°C
SECAGEM A temperatura da sala é inferior a 18°C

*Nos modelos para Climas Tropicais (T3), o ponto de temperatura é 52°C em vez de 43°C.

Se o ar condicionado funcionar nos modos "ARREFECIMENTO" ou "SECAGEM" com a porta e/ou a janela abertas quando a humidade relativa é superior a 80%, a água de condensação pode pingar na saída de ar.

Poluição sonora

• Instale o ar condicionado num local que possa suportar o seu peso, para que o funcionamento seja mais silencioso.
• Instale a unidade exterior num local onde o ar libertado e o ruído de funcionamento não incomodem os seus vizinhos.
• Não coloque obstáculos em frente à saída de ar da unidade exterior, já que isso pode afectar o funcionamento do ar condicionado e aumentar o nível de ruído.

Características do dispositivo de protecção

I. Dispositivo de protecção

Para reiniciar a unidade imediatamente após a interrupção do funcionamento ou para mudar de modo durante o funcionamento, é necessário aguardar 3 minutos.

Depois de ligar o aparelho à corrente eléctrica e ligando-o imediatamente, pode haver um atraso de 20 segundos antes de começar a funcionar.

1. Se todo o funcionamento parar, prima novamente o botão ON/OFF para reiniciar, volte a programar o temporizador caso tenha sido cancelado.

Características do modo de AQUECIMENTO Pré-aquecimento

São necessários 2 a 5 minutos para pré-aquecer a unidade interior depois de a operação de AQUECIMENTO ter iniciado.

Descongelamento (unidade exterior)

No modo AQUECIMENTO o aparelho descongela automaticamente para aumentar a eficácia. Normalmente, este procedimento leva 2-10 minutos. Durante o descongelamento, a ventoinha pára de trabalhar. Depois de terminado o descongelamento, regressa automaticamente ao modo AQUECIMENTO.

Nota: O aquecimento NÃO se encontra disponível para os modelos de ar condicionado apenas com arrefecimento.

GUIA PARA RESOLUÇÃO DE AVARIAS

Problemas de funcionamento são frequentemente devidos a causas pequenas que podem ser encontradas e realizadas sem a utilização de nenhuma ferramenta:

Problema Análise
Não funciona	O dispositivo de protecção ou o fusível rebentou?Por favor, espere 3 minutos e inicie novamente, o dispositivo de protecção entra em acção para prevenir a unidade de funcionar.As baterias do controlo remoto estão gastas?A tomada foi enfiada correctamente?
Não sai ar frio nem quente	O filtro de ar está sujo?As entradas e as saídas de ar do ar condicionado estão entupidas.A temperatura está bem definida?
Controlo ineficaz	Se houver uma forte interferência (de uma descarga excessiva de electricidade estática, anomalia da tensão de alimentação), o funcionamento será anormal. Neste caso, retire a ficha da corrente eléctrica e volte a colocá-la 2-3 segundos depois.
Não funciona imediatamente	Se mudar o modo durante o funcionamento, poderá haver um atraso de 3 minutos.
Cheiro estranho	Este cheiro pode provir de outra fonte tal como móveis, cigarros, etc, que é absorvida pela unidade e expelida com o ar.
Ruído de água a correr	Comportamento normal provocado pelo fluxo do refrigerante no ar condicionado.Ruído do descongelamento no modo de aquecimento.
Som de estalido	Este som pode ser gerado pela expansão ou contracção do painel frontal devido à mudança de temperatura.
Humidade borrifada pela saída	Existe humidade no aposento com temperaturas baixas? Comportamento normal devido ao descarregamento de ar frio da unidade interior durante a operação de COOLING ou DRY.

INSTRUÇÕES DE INSTALAÇÃO

Esquema de instalação

NOTA: A figura anterior é uma simples apresentação da unidade, podendo não corresponder ao aspecto externo do equipamento que adquiriu. A instalação só deve ser efectuada por pessoal autorizado e de acordo com as normas nacionais relativas à ligação eléctrica.

Escolher o melhor local

Local para instalar a unidade interior

• Onde não haja um obstáculo perto da saída de ar, para que o ar se possa espalhar facilmente por toda a sala.
• Onde se possam atingir facilmente as tubagens e os orifícios na parede.
• Mantenha a distância necessária do tecto e da parede, segundo o esquema de ligações.
• Onde o filtro de ar possa ser retirado facilmente.
• Mantenha a unidade e o controlo remoto a pelo menos lm do televisor, do rádio etc.
• Para evitar os efeitos de uma lâmpada fluorescente, mantenha a unidade o mais afastada possível.
• Não coloque nada próximo da entrada de ar para não obstrui-la.
• Num local que possa suportar o seu peso e que não aumente o ruído e as vibrações de funcionamento.

Local para instalar a unidade exterior

• Instale num local conveniente e bem ventilado
• Evite instalá-la num local em que possa haver uma fuga de gás inflamável.
• Mantenha a distância necessária da parede.
• A distância entre a unidade interior e exterior deve ser de 5 metros e pode ir até um máximo de 15 metros mas carregando refrigerante adicional.
• Não instale a unidade exterior em um sítio sujo ou gorduroso, perto de saída de gás de vulcanização.
• Evite instalá-la perto da rua, onde poderia ficar suja com água lamacenta.
• Numa base fixa, onde o ruído de funcionamento não aumente.
• Onde a saída de ar não esteja obstruída.

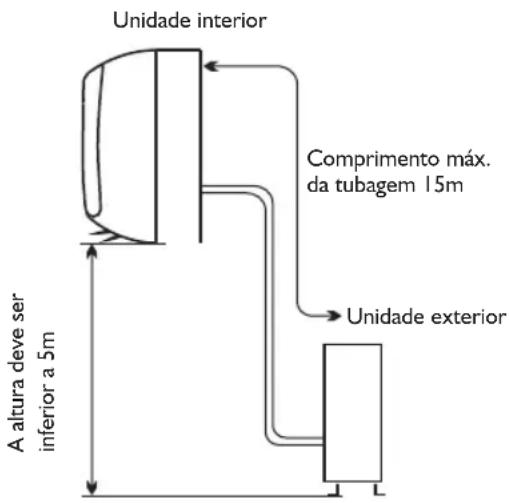

Modelo Máx. PermitidoComprimento do tubono Carregamento (m)		Limite doComprimento(m) Tubo	Limite deElevaçãoDiferença H (m)	Quantidade pedidadere refrigeranteadicional (g/m)
7K~24K 5	15 5 20

INSTALAÇÃO DA UNIDADE INTERIOR

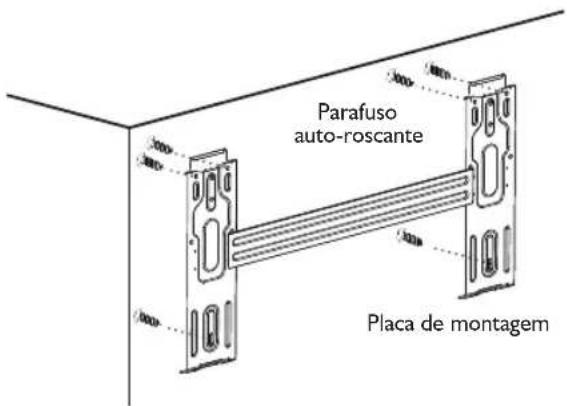

I. Instalação da placa de montagem

• Seleccione um local para instalar a placa de montagem de acordo com a localização da unidade interior e a direcção dos tubos.
• Ajuste a placa de montagem na horizontal com uma régua ou um fio-de-prumo.
• Faça orifícios com 32 mm de profundidade na parede e fixe a placa.
• Insira os tampões de plástico no orifício, depois fixe a placa de montagem com parafusos roscados.
• Certifique-se de que a placa de montagem está bem fixa. De seguida, faça um furo para os tubos.

NOTA: A forma da sua placa de montagem pode ser diferente da acima indicada, mas o método de instalação é idêntico.

2. Faça um furo para os tubos

• Decida a posição do orifício para os tubos de acordo com a localização da placa de montagem.
• Faça um furo na parede. O orifício deve ficar ligeiramente inclinado para baixo e para fora.
• Monte uma manga no orifício da parede para manter a parede limpa e em perfeitas condições.

3. Instalação das tubagens da unidade interior

• Para ligar a unidade exterior, instale os tubos (tubo de líquido e de gás) e os cabos através do orifício da parede a partir do exterior ou monte-os a partir do interior depois de terminar as ligações dos cabos e dos tubos interiores.
• De acordo com a direcção dos tubos (como abaixo indicado) decida como colocar a parte de plástico

NOTA:

Quando fixar a tubagem ao longo das direcções 1, 2 ou 4, corte a parte de plástico correspondente da base da unidade interior.

- Depois de ligar as tubagens conforme necessário, instale a mangueira de drenagem. De seguida, ligue os cabos de alimentação. Depois das ligações, envolva os tubos, os cabos e a mangueira de drenagem com materiais de isolamento térmico.

IMPORTANTE:

a. Coloque a mangueira de drenagem por baixo das tubagens.
b. Material de isolamento: espuma de polietileno com mais de 6 mm de espessura.

NOTA: A mangueira de drenagem deve ser preparada pelo utilizador.

• O tubo de drenagem deve ficar direcionado para baixo, para facilitar o fluxo de drenagem. Não torça o tubo de drenagem, não o deixe de fora ou pendurado, e não mergulhe a extremidade em água. Se ligar uma extensão da mangueira de drenagem ao tubo de drenagem, certifique-se de que está isolado termicamente quando o passar através da unidade interior.
• Quando as tubagens estiverem direcionadas para a direita, os tubos, o cabo de alimentação e o tubo de drenagem devem ser isolados termicamente e fixos à parte de trás da unidade com um fixador de tubos.

A. Introduza o fixador de tubos na ranhura.
B. Pressione para encaixar o fixador de tubos à base.

Ligação das tubagens:

a. Ligue os tubos da unidade interior usando duas chaves de porcas. Preste especial atenção ao binário permitido, como abaixo indicado, para evitar que os tubos, os conectores e as porcas dentadas fiquem deformados e danificados.

b. Primeiro, aperte-os à mão, depois use as chaves.

Ligue o cabo de alimentação à unidade interior, ligando os fios aos terminais no quadro de controlo um por um, de acordo com a ligação da unidade exterior.

É necessário retirar o armário para efectuar as ligações ao terminal da unidade interior.

- Unidade exterior

I) Retire a porta de acesso da unidade, desapertando o parafuso. Ligue os fios aos terminais no quadro de controlo um por um, do seguinte modo.

2) Fixe o cabo de alimentação ao quadro de controlo com um grampo.

3) Volte a montar a porta de acesso na posição original e aperte o parafuso.

4) Use um disjuntor reconhecido para o modelo 24 K entre a fonte de alimentação e a unidade. Deve instalar-se um dispositivo de desactivação para desligar todas as linhas de fornecimento adequadamente.

CUIDADO:

I. Use um circuito de alimentação individual, especificamente para o ar condicionado. Quanto ao método de ligação, consulte o esquema do circuito no interior da porta de acesso.
2. Certifique-se de que a espessura do cabo está em conformidade com as especificações da fonte de alimentação.
3. Verifique os fios e certifique-se de que estão bem fixos após a ligação dos cabos.
4. Instale um disjuntor de fuga à terra numa zona molhada ou húmida.

Especificações dos cabos

Capacidade (Btu/h)	Cabo de alimentação Cabo de alimentação Cabo de alimentação I						Fonte principal de alimentação eléctrica (Notas)
	Type	Normal cross - sectional area	Type	Normal cross - sectional area	Type	Normal cross - sectional area
7K,9K,12K	H05VV-F	1,0 1,5mm2 × 3	H07RN-F	1,0 1,5mm2 × 3	H05RN-F	0,75mm2 × 2 (bomba de aquecimento)	Para interior
18K	H05VV-F RVV	1,5 2,0mm2 × 3	H07RN-F 1,5mm2 × 3 H05RN-F			0,75mm2 × 2 (bomba de aquecimento)	Para interior
24K H07RN-F 2,5mm2	X3 H07RN-F			1,5mm2 × 3 (bomba de aquecimento) 1,5mm2 × 4 (apenas arrefecimento)	H05RN-F	0,75mm2 × 3 (bomba de aquecimento)	Para exterior

ESQUEMA DE LIGAÇÕES

Certifique-se de que a cor dos fios da unidade exterior e o número de terminais são os mesmos que os da unidade interior.

- Fonte de alimentação da unidade interior, incluindo o modelo 7K,9K,12K.

- Fonte de alimentação da unidade interior, incluindo o modelo 18K

- Fonte de alimentação da unidade exterior, incluindo o modelo 24K.

Para estes modelos, a fonte de alimentação é ligada da unidade exterior, com um disjuntor.

- Cabo de descongelamento (apenas para ar condicionado com bomba de calor e é uma peça opcional)

Após a ligação, envolva o cabo de descongelamento com fita adesiva de isolamento e insira o conector no interior da unidade.

INSTALAÇÃO DA UNIDADE EXTERIOR

1. Instalação da porta de drenagem e da mangueira de drenagem (para modelos apenas com bomba de aquecimento)

A água de condensação pinga da unidade exterior quando a unidade funciona no modo de aquecimento. Para não incomodar os seus vizinhos e proteger o ambiente, instale uma porta de drenagem e uma mangueira de drenagem para direcionar a água de condensação. Instale apenas a porta de drenagem e a anilha de borracha na estrutura da unidade exterior, depois ligue uma mangueira de drenagem à porta como mostra a figura à direita.

2. Instalação e fixação da unidade exterior

Fixe com parafusos e porcas numa base plana e sólida. Se instalada na parede ou no telhado, fixe bem o suporte para evitar que abane devido a vibrações ou vento forte.

3. Ligação das tubagens da unidade exterior

• Retire as tampas das válvulas da válvula de 2 e 3 vias.
• Ligue as tubagens às válvulas de 2 e 3 vias separadamente, de acordo com o binário necessário.

4. Ligação dos cabos da unidade exterior (vide página anterior)

Purga de ar

A permanência de ar contendo humidade no ciclo de refrigeração pode provocar uma avaria no compressor. Depois de ligar as unidades interior e exterior, liberte o ar e a humidade do ciclo refrigerante usando uma bomba de vácuo, como abaixo indicado.

Nota: Uma vez que a pressão do sistema é elevada e também para proteger o ambiente, não descarregue o refrigerante directamente para o ar.

Como purgar os tubos de ar

(I). Desaperte e retire as tampas das válvulas de 2 e 3 vias.
(2). Desaperte e retire a tampa da válvula de serviço.
(3). Ligue a mangueira flexível da bomba de vácuo à válvula de serviço.
(4). Ligue a bomba de vácuo durante 10-15 minutos, até atingir um vácuo absoluto de 10 mm Hg.
(5). Com a bomba de vácuo ainda a funcionar, feche a válvula de baixa pressão no colector da bomba de vácuo. De seguida, desligue a bomba de vácuo.
(6). Abra a válvula de 2 vias 1/4 de volta, depois feche-a ao transcorrerem 10 segundos. Verifique a estanquicidade de todas as juntas, usando sabão líquido ou um detector electrónico de fugas.
(7). Rode a haste das válvulas de 2 e 3 vias. Desligue a mangueira flexível da bomba de vácuo.
(8). Volte a colocar e aperte todas as tampas das válvulas.

NOTAS:

• Leia este manual antes de instalar e usar o aparelho.
• Não deixe entrar ar no sistema de arrefecimento nem verta refrigerante quando transportar o ar condicionado.
• Limpe o ar condicionado apropriadamente.
• Verifique a conexão dos fios e tubos cuidadosamente, verifique se estão certos e firmes antes de ligar o ar condicionado à corrente eléctrica.
• Deve haver um interruptor para parar o ar comprimido.
• Depois de ter instalado, o utilizador deve fazer o ar condicionado funcionar correctamente de acordo com as instruções deste manual, mantenha um depósito adapto para a manutenção e o transporte do ar condicionado
• O tipo de fusível usado no controlador da unidade interior possui ∅ 5x20, com valor de 2.5A/250V ou 3.15A/250V.
• Precaução: Monte em maneira que as partes em movimento mais baixas da unidade interna fiquem pelo menos 2 ou 4 metros acima do nível do pavimento ou fundações.
• O risco de choque eléctrico pode provocar dano ou morte: Desconecte todas as correntes eléctricas antes da manutenção.
• Quando colocar refrigerante no sistema, verifique o estado do líquido, o refrigerante do aparelho deve ser R410a. Senão, a composição química do refrigerante (R410a) dentro do sistema pode mudar e isto pode afectar a performance do ar condicionado.
• De acordo com a característica do refrigerante (R410a), a pressão do tubo é muito alta, portanto verifique cuidadosamente quando instalar e convertar o aparelho.
• Se o cabo de alimentação estiver danificado, deverá ser substituído pelo Serviço Pós-Venda do fabricante ou por um técnico qualificado a fim de evitar riscos.
• O condicionador deve ser instalado por um técnico profissional.
