MANUAL DE UTILIZADOR MBL 1922 CV HOTPOINT-ARISTON

FUNZIONAMENTO FRIGORIFERO Spia

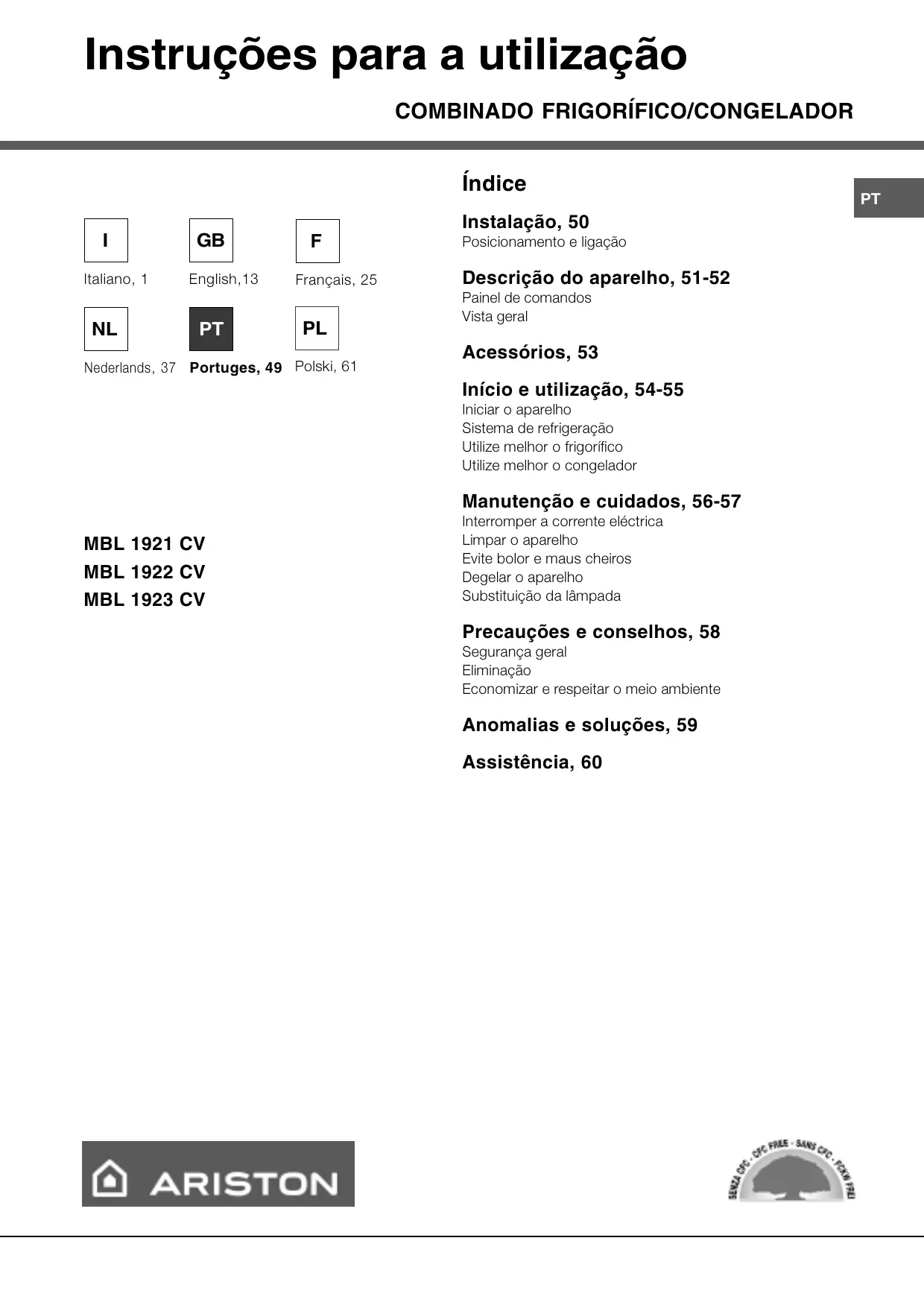

Instruções para a utilização COMBINADO FRIGORÍFICO/CONGELADOR Índice I Italiano, 1

Posicionamento e ligação

Descrição do aparelho, 51-52 Painel de comandos Vista geral

Acessórios, 53 Início e utilização, 54-55 Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador

Manutenção e cuidados, 56-57

MBL 1921 CV MBL 1922 CV MBL 1923 CV Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Degelar o aparelho Substituição da lâmpada

Precauções e conselhos, 58

Segurança geral Eliminação Economizar e respeitar o meio ambiente

Anomalias e soluções, 59 Assistência, 60

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação Posicionamento 1. Posicione o aparelho num ambiente bem ventilado e não húmido. 2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem. 3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados. 4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada. Nivelamento 1. Instale o aparelho sobre um piso plano e rígido. 2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação eléctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W); • a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V); • a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas. ! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Descrição do aparelho Painel de comandos

PT Indicador luminoso da

ALIMENTAÇÃO Selector de

FUNCIONAMENTO DO FRIGORÍFICO Indicador luminoso de

SUPER COOL Tecla de SUPER COOL

• Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico. é a temperatura ideal com consumos baixos. é a função Holiday (veja a Manutenção e cuidados). OFF desliga o frigorífico. • Tecla de SUPER COOL (refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização). • Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL. • Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica.

de SUPER FREEZE Selector de

FUNCIONAMENTO DO CONGELADOR Tecla SUPER FREEZE

• Tecla de SUPER FREEZE (congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização). • Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE . • Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador. é a temperatura ideal para consumos baixos. desliga o aparelho, inclusive o frigorífico.

! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

PT Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

Painel de comandos A.I.R.

Prateleira extraível da porta com tampa e PORTA OVOS

HORTALIÇAS Compartimento para CONGELAÇÃO e CONSERVAÇÃO Recipiente para gelo

CONSERVAÇÃO PEZINHO de regulação

• Variáveis em número e/ou na posição.

Presente somente em alguns modelos.

CAIXA PARA MANTEIGA * Prateleiras PORTA-LATINHAS•

Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS• Prateleira para

GARRAFAS Acessórios Compartimento frigorífico 1 2

PRATELEIRAS•: Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira. Caixa MULTI-USO*: para guardar muito tempo vários alimentos (por exemplo chouriços); também evita a emissão de odores no frigorífico. Deve ser retirada para a utilização e pode ser deslocada lateralmente para obter mais espaço (veja a figura).

FRESH BOX*: para carne e peixe fresco. O compartimento consente longos períodos de conservação, até uma semana, graças à baixa temperatura – a mais fria do frigorífico. Também pode ser utilizada para “pratos frios”.

Compartimento congelador Recipiente para gelo Ice3 A posição na parte superior das gavetas no vão do freezer assegura uma limpeza maior (o gelo não entra mais em contacto com os alimentos) e ergonomia (não goteja quando for carregado). 1. Para retirar o recipiente empurre-o para cima.Certifique-se que o recipiente esteja inteiramente vazio e encha-o de água pelo furo para este fim. 2. Preste atenção para não ultrapassar o nível indicado (MAX WATER LEVEL). Água demais dificulta a extracção do gelo (se acontecer, aguarde o gelo derreter-se e esvazie o recipiente). 3. Rode o recipiente 90°: a água enche as formas pelo princípio dos vasos comunicantes (veja a figura). 4. Tape o furo com a tampa fornecida e guarde o recipiente. 5. Quando se tiver formato gelo (tempo mínimo aproximadamente 8 horas) bata o recipiente sobre uma superfície dura e molhe-o por fora para o gelo soltarse; em seguida deixe-o sair pelo furo.

Prateleira PORTA-LATINHAS: para guardar deitadas várias latinhas (veja a figura). Podemse guardar também iogurte, manteiga ou recipientes em geral.

MAX WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL

PT Presente somente em alguns modelos.

PT Iniciar o aparelho

Utilize melhor o frigorífico

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação).

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

• Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.

! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.

1. coloque o selector de FUNCIONAMENTO DO ;

2. Ligue a ficha na tomada e certifique-se que o indicador luminoso verde de ALIMENTAÇÃO acende-se. 3. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico. 4. Rode o selector de FUNCIONAMENTO DO CONGELADOR até um valor médio e prima a tecla SUPER FREEZE (congelação rápida): o indicador luminoso amarelo de SUPER FREEZE se acenderá. E se apagará quando o congelador tiver chegado à temperatura ideal: será então possível guardar alimentos dentro.

Sistema de refrigeração A.I.R. SYSTEM (Ariston Integrated Refrigeration)

B B B A A Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura). O A.I.R. System consente uma óptima conservação dos alimentos porque recupera-se rapidamente a temperatura, depois de uma abertura da porta e distribui homogeneamente a temperatura: o ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura). A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor esteja em funcionamento ou em pausa.

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).

• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

Utilize melhor o congelador

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição). • Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas). • Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação. • Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se. • A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4). • Para congelar (se o congelador já estiver a funcionar): - para pequenas quantidades, menores da indicada na placa de identificação, prima a tecla SUPER FREEZE (congelação rápida) (acende-se o respectivo indicador luminoso amarelo), coloque os alimentos dentro e feche a porta. A função desactiva-se automaticamente depois de 24 horas ou quando se chegar às temperaturas ideais (indicador luminoso apagado); - para grandes quantidade, superiores do que a indicada na placa de identificação, mantenha pressionada a tecla SUPER FREEZE (congelação rápida) até o respectivo indicador luminoso começar a piscar. Depois de 24 horas o indicador luminoso pára de piscar a passa a estar aceso fixo: guarde os alimentos dentro e feche a porta. Depois de mais 24 horas a função desactiva-se automaticamente (apaga-se o indicador luminoso).

• A fim de obter um espaço maior no compartimento congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variável) e guardar os alimentos directamente nas chapas de evaporação. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Manutenção e cuidados

PT Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: 1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em

2. desligue a ficha da tomada eléctrica. ! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o funcionamento normal é suficiente colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2.

Limpar o aparelho • As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco. • Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado. • Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas. • Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Função Holiday Se for partir para férias longas, não é necessário desligar o aparelho, porque o mesmo é equipado com uma função que possibilita, com um pequeno consumo de electricidade, manter a temperatura do compartimento frigorífico ao redor de 15°C (para proteger produtos de maquilhagem e cosméticos contra o calor); enquanto que a temperatura do congelador deve ser configurada no mínimo indispensável para a conservação dos alimentos. Para activar esta função: configure o selector de . FUNCIONAMENTO DO FRIGORÍFICO em Tocará um aviso acústico duplo breve para confirmar a activação; por outro lado a desactivação é indicada por um único aviso acústico.

Descongelar o aparelho ! Obedeça as seguintes instruções. Não acelere o processo com meios ou utensílios diferentes da espátula fornecida, porque poderá danificar o circuito refrigerante. Descongelar o compartimento frigorífico Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura) desta maneira o calor produzido pelo compressor evapora-se. A única intervenção a ser realizada periodicamente consiste na limpeza do furo de descarga para a água poder defluir desimpedida.

Descongelar o compartimento congelador gelo com a espátula fornecida para esta finalidade. Se a camada de gelo for superior a 5 mm. será necessário degelar manualmente: 1. na véspera, prima a tecla de SUPER FREEZE (acende-se o indicador luminoso amarelo de SUPERFREEZE) para esfriar ainda mais os alimentos. 2. Esta função desactiva-se automaticamente depois de 24 horas, mas também pode ser desactivada a qualquer momento se pressionar de novo a tecla de SUPER FREEZE; depois disto posicione o selector de FUNCIONAMENTO DO CONGELADOR em , lembre-se que esta operação também desliga o frigorífico.

Substituição da lâmpada

PT Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (15 W).

3. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco. 4. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para facilitar a operação coloque recipientes com água morna dentro do compartimento congelador. 5. Alguns aparelhos são equipados com um SISTEMA DE DRAIN para conduzir a água para fora. Deixe a água defluir para um recipiente (veja a figura).

6. Limpe e enxugue o compartimento congelador com cuidado antes ligar novamente o aparelho. 7. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

Precauções e conselhos PT

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção. Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral • Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada. • Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto. • Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais. • Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas. • Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha. • É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos. • No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar. • Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios diferentes da espátula fornecida ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor. • Não coloque na boca cubos de gelo assim que os retirar do congelador. • Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta. • Os embalagens não são brinquedos para as crianças.

Eliminação • Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor. • Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia. • Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente. • Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica. • Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. • Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Possíveis cause / Solução:

O indicador luminoso verde de ALIMENTAÇÃO não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

• Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização).

Os indicadores luminosos estão acesos fracos.

• Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos.

a) O alarme está a tocar.

a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção). b) O alarme está a tocar e os dois b) Este aparelho avisa se houver aquecimento excessivo do congelador. indicadores luminosos amarelos a piscar. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora. c) O alarme está a tocar e os dois c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os indicadores luminosos amarelos e o alimentos devem ser deitados fora. verde estão a piscar. b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor Aquecimento de 0°C para não congelar novamente os alimentos. excessivo Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de + aviso acústico FUNCIONAMENTO DO CONGELADOR na posição de

Aquecimento perigoso

ligue novamente o aparelho.

O indicador luminoso verde ALIMENTAÇÃO é intermitente.

• O aparelho não funciona correctamente. Contacte a Assistência Técnica.

O frigorífico e o congelador refrigeram pouco.

As portas não se fecham bem ou as guarnições estão estragadas. As portas são abertas com frequência excessiva. Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição). O frigorífico ou o congelador foram enchidos demais.

Os alimentos congelam-se no frigorífico. • O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição). • Os alimentos estão encostados na parede traseira. O motor está a funcionar continuamente. • A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso ou a piscar (veja a Descrição). • A porta não está bem fechada ou é aberta continuamente. • A temperatura do ambiente externo está muito alta. • A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção). A ventoinha AIR não gira.

• A porta do frigorífico está aberta. • O sistema AIR activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico.

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação). • O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos. • O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada

• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto

No fundo do frigorífico há água.

• O furo de descarga da água está entupido (veja a Manutenção).

Antes de contactar a Assistência técnica: • Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções). • Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

modelo Comunique: • o tipo de anomalia • o modelo da máquina (Mod.) • o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.
