Tipo de produto	Controlador eletrónico para sistemas de refrigeração
Marca	Danfoss
Modelo	EKE 400

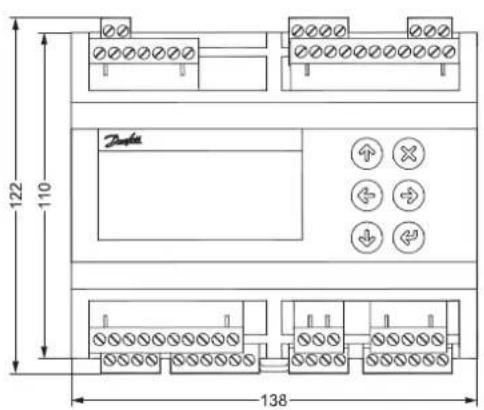

Dimensões (A x L x P)	100 mm x 80 mm x 50 mm
Peso	200 g
Alimentação	24 V AC/DC ±10%
Consumo máximo	5 W
Funções principais	Controlo de temperatura, descongelação, alarmes, regulação de pressão
Entradas	2 entradas para sensores NTC/PTC, 1 entrada digital
Saídas	1 relé (16 A), 1 saída analógica 0-10 V
Interface do utilizador	Teclado com display LCD e LEDs indicadores
Comunicação	Modbus RTU (RS-485)
Grau de proteção	IP20 (painel frontal)
Temperatura de operação	0 °C a 50 °C
Humidade relativa	10% a 90% (sem condensação)
Montagem	Painel (recorte 92x44 mm)
Entretanto e limpeza	Limpar com pano seco; não utilizar solventes
Segurança	Proteção contra sobretensão e inversão de polaridade
Peças sobressalentes	Sensor de temperatura, fonte de alimentação, módulo de comunicação
Reparabilidade	Índice de reparabilidade: 8/10 (fácil substituição de componentes)
Informações gerais	Manual de instruções incluído; suporte técnico disponível no site Danfoss

Perguntas frequentes - EKE 400 DANFOSS

Como configurar a temperatura de setpoint no controlador EKE 400?

Prima o botão 'Set' (ou 'P') para aceder ao menu de configuração, use as setas para navegar até 'SP' (setpoint) e ajuste com as setas para cima/baixo. Confirme com 'Set'.

O que significa o código de erro E1 no display?

O erro E1 indica uma falha no sensor de temperatura ambiente. Verifique a ligação do sensor e substitua-o se necessário.

Posso ligar o controlador a 230 V diretamente?

Não. O EKE 400 requer alimentação de 24 V AC/DC. Utilize um transformador adequado para evitar danos.

Como programar o ciclo de descongelação?

Aceda ao parâmetro 'dF' (defrost) no menu de configuração e defina o intervalo e duração desejados. Consulte o manual para valores recomendados.

Qual a função da saída analógica 0-10 V?

A saída analógica pode ser usada para controlar válvulas de expansão eletrónicas ou variadores de velocidade, proporcionalmente ao sinal de 0-10 V.

Como reiniciar o controlador para as configurações de fábrica?

Mantenha premidos os botões 'Set' e 'Down' durante 5 segundos até que o display mostre 'rES'. Confirme com 'Set'.

O controlador suporta comunicação Modbus?

Sim, o EKE 400 possui porta RS-485 com protocolo Modbus RTU. É necessário configurar o endereço e baud rate nos parâmetros de comunicação.

Como substituir o fusível interno?

Desligue a alimentação, abra a caixa do controlador e localize o fusível (tipo T 1A). Substitua por um de igual especificação e feche a caixa.

O display mostra '---' constantemente, o que fazer?

Isso indica que o sensor está em curto ou aberto. Verifique as ligações do sensor e substitua se danificado.

Onde encontro o manual completo do Danfoss EKE 400?

O manual pode ser descarregado gratuitamente no site notice-facile.com ou no portal de suporte Danfoss (www.danfoss.com).

MANUAL DE UTILIZADOR EKE 400 DANFOSS

Conexão, nível inferior

Observe
somente AC

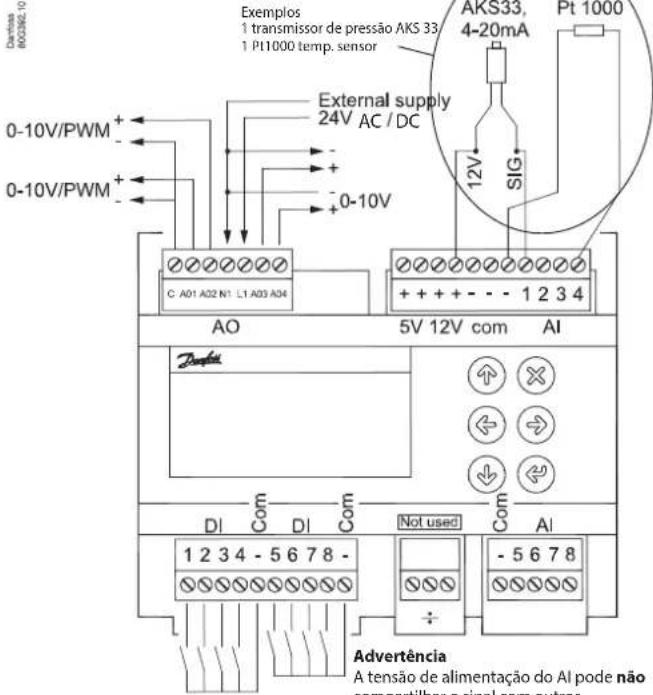

Conexão, nível superior

A tensão de alimentação do Al pode não compartilhar o sinal com outros controladores.

Ruído elétrico

Cabos de sinal para sensores, entradas DI, comunicação de dados e display devem ser mantidos separados de outros alta tensão (230 V) cabos elétricos:

- Use condutores de cabos separados

- Manter uma distância entre os cabos de alta tensão e de sinal de pelo menos 10 cm

Cabos mais longos que 10 metros (33 pés) não são recomendados. Com cabos mais longos que 10 metros (33 pés), recomenda-se o uso de relés auxiliares, posicionados a até 10 metros (33 pés) de distância de cabos. Em seguida, relés auxiliares comuns são posicionados no mesmo painel do EKE 400.

Configuração de válvula no	Linha do evaporador Seleção de válvula no Assistente		Número do parâmetro	DO1	DO2	DO3	DO4	DO5	DO6
1	Linha de alimentação de líquido Solenoide (ICFE) R2A or R2B or R2C X
	Linha de degelo por gás quente Solenoide 2 passos (ICSH) D2A X X
	Linha de drenagem de degelo Solenoide (à montante do ICFD) D1B e D4A X
	Linha de retorno úmida Solenoide 2 passos (ICLX) D3A						X
	Ventilador	-	F01							X
2	Linha de alimentação de líquido Solenoide (ICFE) R2A or R2B or R2C X
	Linha de degelo por gás quente Solenoide (ICS)		D2A X
	Linha de drenagem de degelo Solenoide (à montante do ICFD) D1B e D4A		X
	Linha de retorno úmida Solenoide 2 passos (ICLX) D3A				X
	Ventilador	-	F01						X
3	Linha de alimentação de líquido Solenoide (ICFE) R2A or R2B or R2C X
	Linha de degelo por gás quente Solenoide 2 passos (ICSH) D2A X X
	Linha de drenagem de degelo Solenoide para drenagem rápida - controle de pressão		D1B e D4A X
	Linha de retorno úmida Solenoide 2 passos (ICLX) D3A						X
	Ventilador	-	F01							X
4	Linha de alimentação de líquido Solenoide (ICFE) R2A or R2B or R2C X
	Linha de degelo por gás quente Solenoide (ICS)		D2A X
	Linha de drenagem de degelo Solenoide para drenagem rápida - controle de pressão		D1B e D4A				X
	Linha de retorno úmida Solenoide 2 passos (ICLX) D3A				X
	Ventilador	-	F01						X

Fonte de alimentação

Controle de tensão dependendo do modelo: 85 – 265 V CA, 50/60 Hz. Consumo de energia máximo: 20 V A 20 – 60 V CC e 24 V CA ± 15% 50/60 Hz, Consumo de energia máximo: 10 W, 17 V A.

Modbus

É importante que a instalação do cabo de comunicação de dados seja feita corretamente. Consulte a literatura separada nº RC8AC... Lembre-se: terminação na terminação do barramento.

DO - saídas digitais, 8 pcs. DO1 - DO8

Função definida via HMI na lista de parâmetros DO1, DO2, - Contato normalmente aberto, 10 A 250 V CA para carga resistiva 3,5 A 230 V CA para cargas indutivas

DO3, DO4, DO7, DO8:

- Contato inversor, 6 A 250 V CA para carga resistiva 4 A 250 V CA para cargas indutivas

DO5,DO6:

- Relés de estado sólido, Imax. = 0,5 A Imin. = 50 mA. Fuga < 1,5 mA Não está protegido contra curto-circuito NOTA: Apenas CA

Função definida via HMI na lista de parâmetros.

AO1, AO2:

Isolado oticamente. 0 / 10 V CC 10 mA máx para cada saída Fonte de alimentação externa 24 V CA / 24 V CC

OBSERVE:

Conecte 24 V em N e L (alimentação separada). Evite corrente de falha de aterramento. Use um transformador com isolamento duplo. O lado secundário não deve ser aterrado. Obtenha 0 – 10 volts dos terminais N e AO3, respectivamente N e AO4. PRESTE ATENÇÃO À POLARIDADE de N.

Al -entradas analógicas, 4 pcs. Al1 - Al4

Function defined via the HMI in the parameter list

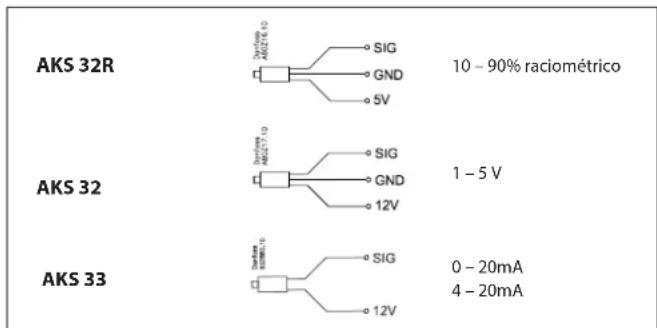

Transmissores de pressão

- Ratiometric: 10 – 90% do fornecimento, AKS 32R 1 – 5 V, AKS 32 0-20 mA / 4-20 mA, AKS 33 (fornecimento = 12 V)

A conexão pode ser um desligamento ou função de interrupção. Seleccione o que deverá ser ativado durante a configuração.

AI - entradas analógicas, 4 pcs. AI5 - AI8

Function defined via the HMI in the parameter list

Transmissores de pressão

- Ratiometric: 10 – 90% da alimentação, AKS 32R 1 – 5 V, AKS 32
