HAI64SCM - Fogão HAIER - Manual de utilização gratuito

Tipo de produto	Fogão
Marca	Haier
Modelo	HAI64SCM
Tipo de cozedura	Misto (gás e elétrico)
Número de queimadores	4
Tipo de queimadores	2 gás + 2 elétricos
Tipo de forno	Elétrico com convecção
Capacidade do forno	65 L
Dimensões (L x A x P)	60 x 85 x 60 cm
Peso	45 kg
Alimentação elétrica	230 V / 50 Hz
Potência total	7,5 kW
Tipo de gás	Gás natural (G20) / Butano (G30)
Classe energética	A
Funções do forno	Convecção, grelha, base + teto, descongelamento
Segurança crianças	Válvula de segurança de gás, desligamento automático do forno
Limpeza	Pirólise
Material da mesa	Vidro temperado
Índice de reparabilidade	8,5/10
Garantia	2 anos
País de fabricação	França

Perguntas frequentes - HAI64SCM HAIER

Como ligar o forno do meu fogão Haier HAI64SCM?

Gire o botão de seleção de funções para a função desejada (convecção, grelha, etc.) e ajuste a temperatura com o botão termostato. Uma luz acende indicando que o forno está aquecendo.

O que fazer se uma chapa a gás não acender?

Verifique se o gás está aberto e se o acendedor funciona. Se a faísca não ocorrer, limpe a cabeça do queimador e os orifícios. Se o problema persistir, contacte o serviço pós-venda.

Como usar a função pirólise para limpeza?

Retire todos os acessórios do forno. Selecione a função pirólise e ajuste a duração (geralmente 2-3 horas). A temperatura sobe a 500 °C para queimar os resíduos. Depois de terminado, limpe as cinzas com um pano húmido.

Qual é a potência máxima do fogão?

A potência total é de cerca de 7,5 kW, distribuída entre as placas (gás e elétricas) e o forno.

Como ajustar o temporizador?

Pressione a tecla 'Temporizador' e use as setas + e - para definir o tempo. Quando o tempo acabar, um sinal sonoro soa. O temporizador não interrompe o cozimento.

Posso usar recipientes de alumínio nas placas de indução?

As placas deste fogão não são de indução (são elétricas radiantes ou a gás). Para as placas elétricas, use recipientes de fundo chato e boa qualidade. O alumínio pode ser usado, mas corre o risco de deixar marcas.

Como trocar uma lâmpada do forno?

Desconecte o aparelho. Remova o vidro de proteção girando ou soltando. Desrosqueie a lâmpada tipo G9 (25 W máx.) e substitua por uma nova. Recoloque o vidro.

Por que a luz do forno pisca?

Isso pode indicar que a temperatura ainda não foi atingida ou um defeito na sonda. Aguarde o forno pré-aquecer. Se a piscar persistir após 10 minutos, contacte o serviço de assistência.

Como limpar as cabeças dos queimadores a gás?

Remova as cabeças e as tampas. Lave-as com água quente e sabão, escove os orifícios com uma escova de dentes. Seque completamente antes de remontar.

Onde encontrar a placa de identificação?

A placa de identificação fica na parte inferior direita do fogão, perto da porta do forno. Ela indica o número de série e as características elétricas.

MANUAL DE UTILIZADOR HAI64SCM HAIER

Gestão e Manutenção de Segurança:

- AVISO: O aparelho e as suas peças acessíveis ficam quentes durante a utilização. Deve ter-se cuidado para evitar tocar nas resistências.

- As crianças com menos de 8 anos de idade devem ser mantidas afastadas do aparelho, a menos que tenham uma supervisão contínua.

- Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.

- As crianças não devem brincar com o aparelho.

- A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão

• AVISO: Cozinhar numa placa com gordura ou óleo, sem vigilância, pode ser perigoso e pode resultar em incêndio.

- NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo.

• AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies de cozedura.

• AVISO: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico.

- Não utilize um dispositivo de limpeza a vapor para operações de limpeza

- Objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.

Qualquer derrame deve ser removido da tampa antes da abertura.

• Deixe arrefecer a superfície da placa antes de fechar a tampa.
• Após utilização, desligue o elemento da placa utilizando o seu controlo. Não confie no detetor de panelas.
• Este aparelho não se destina a ser operado com um temporizador externo ou um sistema de controlo remoto separado.
• Devem estar incorporador meios de desconexão na cablagem fixa de acordo com as regras de cablagem.
• As instruções indicam o tipo de cabo a ser utilizado, tendo em conta a temperatura da superfície traseira do aparelho.
• Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por uma pessoa igualmente qualificada de forma a evitar perigo.
• CUIDADO: A fim de evitar perigo devido à reinicialização inadvertida do corte térmico, este aparelho não deve ser fornecido através de um dispositivo de comutação externo, como um temporizador ou ligado a um circuito que seja ligado e desligado regularmente pelo utilitário.
  AVISO: Utilize apenas proteções de placa concebidas pelo fabricante do aparelho para cozinhar ou indicadas pelo fabricante do aparelho nas instruções de utilização, conforme adequado, ou proteções de placa incorporadas no aparelho. A utilização de proteções inadequadas pode causar acidentes.
• Utilize sempre os utensílios de cozinha adequados.
• Coloque sempre a panela no centro da unidade onde está a cozinhar.
• Não coloque nada no painel de controlo.
• Não use a superfície como uma placa de corte.
• Deixe arrefecer a superfície da placa antes de fechar a tampa.

- CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura rápido, tem de ser continuamente supervisionado

Caro Cliente:

Obrigado por ter adquirido a placa de indução HAIER. Esperamos que lhe proporcione muitos anos de bom serviço.

Leia atentamente este manual de instruções antes de utilizar a placa e guarde-o num local seguro para consulta futura.

Apresentação do produto

A placa de indução serve para todo o tipo de cozinhados, com as suas zonas eletromagnéticas, e os seus controlos microcomputerizados e multifunções, o que a torna a escolha ideal para a família de hoje.

Fabricada com materiais especialmente importados, a placa de indução HAIER é extremamente fácil de usar, durável e segura.

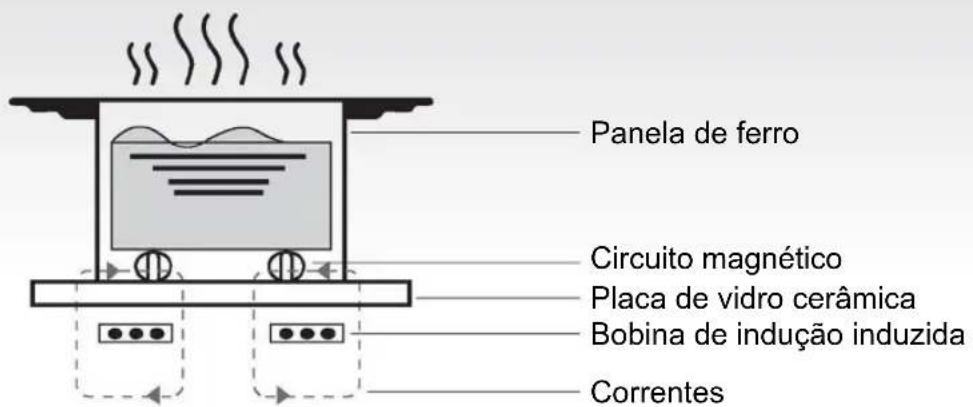

A placa de indução é composta por uma bobina, uma placa de aquecimento feita de material ferromagnético e um sistema de controlo. A corrente elétrica gera um poderoso campo magnético através da bobina. Isto produz um grande número de vórtices que, por sua vez, geram calor que é então transmitido, através da zona de cozedura, para o recipiente onde vai cozinhar.

Segurança

Esta placa foi especialmente concebida para uso doméstico.

Na sua constante busca para melhorar seus produtos, a CANDY reserva-se o direito de modificar, a qualquer momento, qualquer aspeto técnico, programa ou estético do aparelho.

- Proteção contra sobreaquecimento

Um sensor monitoriza a temperatura nas zonas de cozedura. Quando a temperatura excede um nível seguro, a zona de cozedura é desligada automaticamente.

- Deteção de objetos pequenos ou não magnéticos

Quando uma panela com um diâmetro inferior a 80 mm, ou algum outro pequeno objeto (por exemplo, faca, garfo, chave) ou uma panela não magnética (p.ex., alumínio) foi deixada na placa, um sinal sonoro toca durante aproximadamente um minuto, após o qual a placa passa automaticamente para standby.

• Aviso de calor residual

Quando a placa estiver a funcionar há algum tempo, haverá algum calor residual. A letra "H" aparece para o avisar para se manter afastado.

Outra característica de segurança da placa de indução é o encerramento automático. Isto ocorre sempre que se esquecer de desligar uma zona de cozedura.

Os tempos de paragem padrão são exibidos na tabela abaixo:

Nível de potência	A zona de aquecimento desliga-se automaticamente após
1~3 8 horas
4~6 4 horas
7~9 2 horas

Quando a panela é removida da zona de cozedura, esta deixa de aquecer imediatamente e desliga-se após o sinal sonoro ter tocado durante um minuto.

Aviso: Uma pessoa que tenha um pacemaker deve consultar um médico antes de utilizar a placa de indução.

Instalação

1. Faça um furo na bancada de trabalho com a medida mostrada no diagrama abaixo. Deve deixar-se espaço mínimo de 50 mm em torno do furo. A superfície de trabalho deve ter, pelo menos, 30 mm de espessura e ser de material resistente ao calor. Tal como exibido na Figura (1)

Instalação de descarga: Viável apenas se o forno não estiver instalado sob a bancada

1. É essencial que a placa de indução esteja bem ventilada e que a entrada e saída de ar não estejam obstruídas.

Certifique-se de que a placa está corretamente instalada como mostrado na Figura 2.

Figura (2)

NB: A distância de segurança entre a placa e qualquer armário acima desta deve ser de, no mínimo, 760 mm.

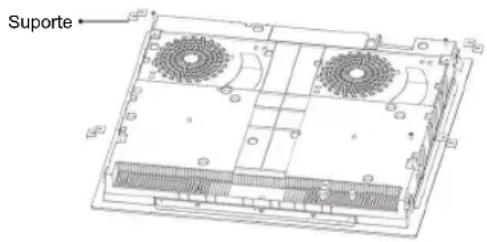

1. Fixe a placa na bancada de trabalho utilizando os quatro suportes na base da placa. A posição dos suportes pode ser ajustada de acordo com a espessura da bancada.

Avisos:

(1) A placa de indução deve ser instalada por uma pessoa devidamente qualificada. Temos os nossos próprios instaladores qualificados. Nunca tente instalar o aparelho por si próprio.
(2) A placa de indução não deve ser instalada por cima de frigoríficos, congeladores, máquinas de lavar loiça ou máquinas de secar.
(3) A placa de indução deve ser instalada de modo a possibilitar a radiação ideal de calor.
(4) A parede e a área acima da placa devem ser resistentes ao calor.
(5) Para evitar qualquer dano, a camada composta e o adesivo devem ser resistentes ao calor.

4. Conexão à fonte de alimentação

A tomada deve estar ligada em conformidade com a norma relevante a um disjuntor de um polo. O método de conexão está exibido na Figura 3.

Tensão	Conexão de arame
380-415 V 3N~			[6H70]
	Preto Castanho	Azul	Amarelo/Verde
220-240 V~	[KTDO]	[H7ZA]
	Preto e Castanho	Azul	Amarelo/Verde

Figura (3)

Se o cabo estiver danificado ou precisar de ser substituído, isso deve ser feito por um técnico pós-venda com as ferramentas adequadas, de modo a evitar qualquer acidente.

Se o aparelho estiver conectado diretamente à rede elétrica, deve ser instalado um disjuntor de um polo com uma folga mínima de 3 mm entre contactos.

O instalador deve certificar-se de que foi efetuada a ligação elétrica correta e que está em conformidade com os regulamentos de segurança.

O cabo não deve ficar dobrado ou comprimido.

O cabo deve ser verificado regularmente e substituído apenas por uma pessoa qualificada.

Diagrama da placa de indução:

1. Máx. 1400W/1500W zona
2. Máx. 2400W/2600W
3. Máx. 3000W/3600W zona

4. Painel de controlo

5. Máx. 1800W/2000W zona

6. Máx. 1800W/2000W zona

7. Placa de vidro

Diagrama esquemático do painel de controlo

1. Comando Ligar/ Desligar
2. Controlo da Área Flexível

3. Boost

4. Controlos de seleção da zona de aquecimento

5. Comando do Trinco

6. Comando do temporizador

7. Controlo tátil deslizante de Alimentação/Temporizador

Funcionamento do Produto

Controlos táteis

• Os comandos respondem ao toque, por isso não tem de aplicar qualquer pressão.
• Utilize a parte da impressão digital do seu dedo, não a ponta.
• Ouvirá um sinal sonoro de cada vez que um toque for registado.
• Certifique-se que os comandos estão sempre limpos, secos e que não há nenhum objeto (por exemplo, um utensílio ou um pano) que os cubra. Mesmo uma película fina de água pode tornar os comandos difíceis de operar.

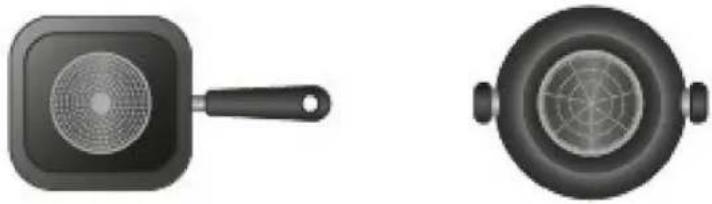

Escolher os utensílios de cozinha adequados

- Utilize apenas utensílios de cozinha com uma base adequada para cozinhar por indução. Procure o símbolo de indução na embalagem ou na parte inferior da panela.

• Pode verificar se os seus utensílios de cozinha são adequados realizando um teste magnético. Mova um íman em direção à base da panela. Se for atraído, a panela é adequada para a indução.

• Se não tiver um íman:

• Coloque um pouco de água na panela que deseja verificar.

• Se 4hão piscar no visor e a água estiver a aquecer, a panela é adequada.

- Os utensílios de cozinha fabricados com os seguintes materiais não são adequados: aço inoxidável puro, alumínio ou cobre sem base magnética, vidro, madeira, porcelana, cerâmica e barro.

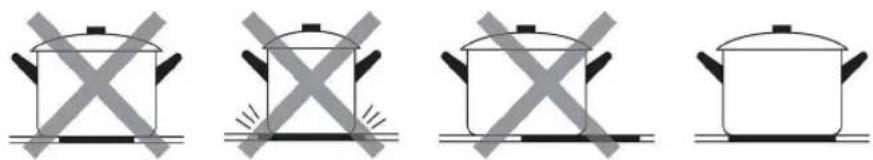

Não utilize utensílios de cozinha com bordas recortadas ou com uma base curva.

Certifique-se de que a base da sua panela é lisa, que fica perfeitamente nivelada contra o vidro e que tem o mesmo tamanho que a zona de cozedura. Utilize panelas cujo diâmetro seja tão grande como o gráfico da zona selecionada. A energia será utilizada com a sua máxima eficiência se utilizar uma panela ligeiramente mais larga. Se utilizar uma panela mais pequena, a eficiência poderá ser menor do que o esperado. Uma panela inferior a 140 mm poderá não detetada pela placa. Centre sempre a panela na zona de cozedura.

Levante sempre panelas da placa de indução, não as arraste, pois podem riscar o vidro.

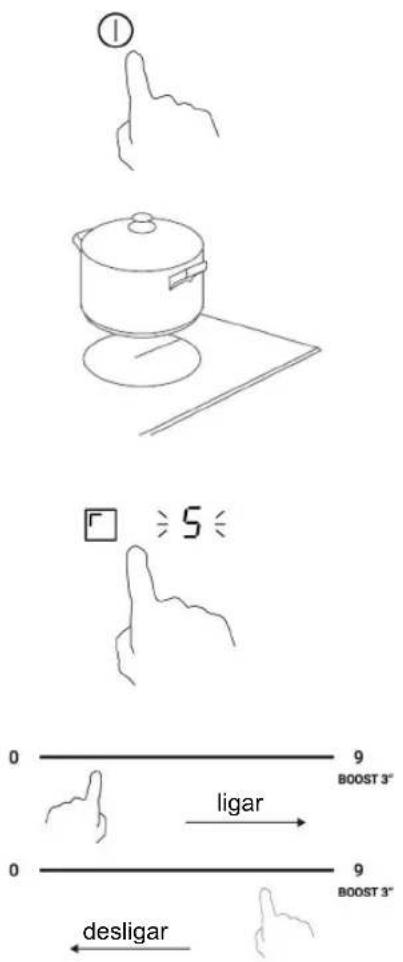

Toque no comando LIGAR/DESLIGAR. Após ligar, o sinal sonoro soa uma vez, todos os ecrãs mostram "-" ou "--", indicando que a placa de indução entrou no modo de espera.

Coloque uma panela adequada na zona de cozedura que pretende utilizar.

- Certifique-se de que o fundo da panela e a superfície da zona de cozedura estão limpos e secos.

Ao tocar no controlo de seleção da zona de aquecimento, irá piscar um indicador ao lado do botão

Selecione uma definição de calor tocando no controlo deslizante

• Se não selecionar uma definição de calor no período de 1 minuto, a placa de indução desliga-se automaticamente. Terá de recomeçar no passo 1.
• É possível modificar a regulação do calor a qualquer altura durante a cozedura.

Se o visor piscar alternadamente com a regulação do calor

Isto significa que:

• não colocou uma panela na zona de cozedura correta ou,
• a panela que está a utilizar não é adequada para cozinhar por indução ou,
• a panela é muito pequena ou não está devidamente centrada na zona de cozedura.

O aquecimento não é ativado se não existir uma panela adequada na zona de cozedura.

O visor "U" desliga-se automaticamente após 1 minuto se não for colocada uma panela adequada.

Terminar de cozinhar

Toque no controlo de seleção da zona de aquecimento que pretende desligar

Desligue a zona de cozedura, tocando no controlo deslizante para "I".

Certifique-se de que o visor mostra "0"

Desligue completamente a placa tocando no comando LIGAR/DESLIGAR.

Cuidado com as superfícies quentes

O "H" mostra qual a zona de cozedura que está quente ao toque. Desaparecerá quando a superfície tiver arrefecido a uma temperatura segura. Utilizar o disco elétrico enquanto ainda está quente pode também ser uma forma de poupança de energia, se pretender aquecer mais panelas.

Utilizar a função Boost

Ativar a função Boost

Tocar no controlo de seleção da zona de aquecimento.

Toque no comando BOOST, o indicador de zona mostra "P" e a potência atinge o máximo.

Cancelar a função Boost

Tocando no controlo de seleção da zona de aquecimento para a qual deseja cancelar a função Boost

Tocando no controlo Boost para cancelar a função Boost, a zona de cozedura reverte para a sua configuração original.

• A função pode trabalhar em qualquer zona de cozedura.
• A zona de cozedura volta à sua configuração original após 5 minutos.
• Se a configuração original de calor for igual a 0, regressará a 9 após 5 minutos.

ÁREA FLEXÍVEL

• Esta zona pode ser utilizada como uma única zona ou como duas zonas diferentes, de acordo com as necessidades de cozedura em qualquer altura.
• A zona livre é composta por dois indutores independentes que podem ser controlados separadamente.

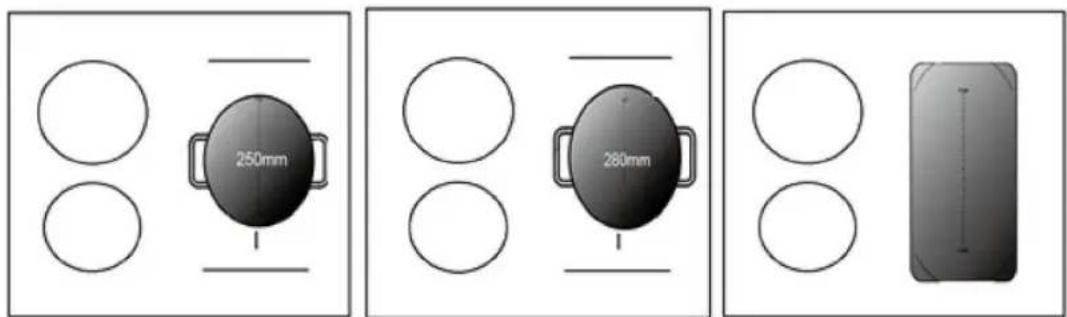

Como zona grande

1. Para ativar a área livre como uma única zona grande, Tocando o controlo da área flexível.

1. Como uma zona grande, sugerimos o uso do seguinte:

Utensílios de cozinha: Utensílios de cozinha de 250 mm ou 280 mm de diâmetro (podem usar-se recipientes quadrados ou ovais)

Não recomendamos outras operações, exceto no caso das três operações mencionadas acima, pois pode afetar o aquecimento do aparelho

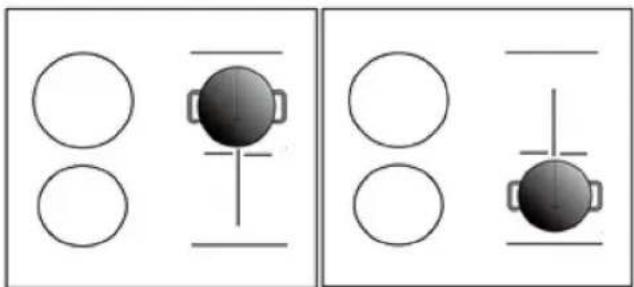

Como duas zonas independentes

Para usar a área flexível como duas zonas diferentes, pode ter duas opções de aquecimento.

(a) Coloque uma panela no lado direito superior ou o lado direito inferior da zona flexível.

(b) Coloque duas panelas em ambos os lados da zona flexível.

Aviso: Certifique-se que a panela é maior do que 12 cm.

Bloquear os comandos

• Pode bloquear os comandos para evitar uma utilização involuntária (por exemplo, crianças que acidentalmente ligam as zonas de cozedura).
• Quando os comandos são bloqueados, todos os comandos exceto o LIGAR/DESLIGAR são desativados.

Para bloquear os comandos

Toque no comando de bloqueio

O indicador do temporizador irá mostrar "Lo"

Para desbloquear os comandos

Toque e mantenha premido o botão de bloqueio durante algum tempo.

Quando a placa está no modo de bloqueio, todos os comandos são desativados, exceto o LIGAR/DESLIGAR; ① pode sempre desligar a placa de indução com o comando LIGAR/DESLIGAR ② em caso de emergência, mas deverá desbloquear a placa primeiro na operação seguinte.

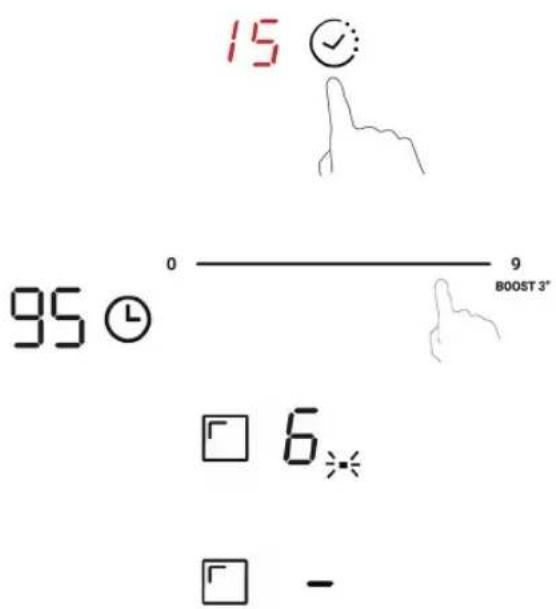

Comando do temporizador

Pode utilizar o temporizador de duas formas diferentes:

a) Pode utilizá-lo como um contador de minutos. Neste caso, o temporizador não desliga nenhuma zona de cozedura quando a hora definida estiver ativada.
b) Pode configurá-lo para desligar uma ou mais zonas de cozedura após o tempo definido ter terminado. O temporizador do máximo é 99 min.

Se não estiver a selecionar nenhuma zona de cozedura

Certifique-se de que a placa está ligada.

Nota: para usar o lembrete de minutos pelo menos uma zona será ativa.

Toque no controlo do temporizador, o "10" irá aparecer no visor do temporizador e o "0" pisca.

Defina o tempo tocando no controlo deslizante (por ex. 5)

15 Ⓛ

Toque novamente o controlo do temporizador, o "1" pisca

Defina o tempo ao tocar no controlo deslizante (p.ex. 9), agora o temporizador definido é 95 minutos.

95 ⓧ

Quando o tempo estiver definido, a contagem decrescente será iniciada imediatamente. O visor mostrará o tempo restante

O sinal sonoro irá soar durante 30 segundos e o indicador do temporizador mostra "--" quando o tempo definido tiver terminado.

-- Ⓤ

b) Configurar o temporizador para desligar uma zona de cozedura

Definir uma zona

Tocando no controlo de seleção da zona de aquecimento para a qual pretende definir o temporizador.

Passado pouco tempo, toque no controle do temporizador, o "10" irá aparecer no visor do temporizador e o "0" pisca.

Defina o tempo tocando no controlo deslizante (por ex. 5)

Toque novamente no controle do temporizador, o "1" pisca.

Defina o tempo ao tocar no controlo deslizante (p.ex. 9), agora o temporizador definido é 95 minutos.

Quando o tempo estiver definido, a contagem decrescente será iniciada imediatamente. O visor mostrará o tempo restante.

NOTA: O ponto vermelho próximo do indicador do nível de potência irá acender indicando que a zona está selecionada.

Quando o temporizador de cozedura chegar a zero, a zona de cozedura correspondente será desligada automaticamente.

As figuras acima indicadas são apenas para referência, e o produto final prevalecerá.

definir mais zonas:

Os passos para a regulação de mais zonas são semelhantes aos passos de regulação de uma zona; Ao definir o tempo para várias zonas de cozedura simultaneamente, as casas decimais das zonas de cozedura relevantes acendem-se. O visor dos minutos mostra o temporizador min.. O ponto da zona correspondente pisca. Mostrado como em baixo:

Logo que o temporizador de contagem regressiva expirar, a zona correspondente desliga-se. Depois irá exibir o novo temporizador min. e o ponto da zona correspondente piscará.

Mostrado como à direita:

Toque no controlo de seleção da zona de aquecimento, o temporizador correspondente é exibido no indicador do temporizador.

Tocando no controlo de seleção da zona de aquecimento para a qual pretende definir o temporizador

Tocando no controlo do temporizador, o indicador pisca

Toque no controlo deslizante para definir o temporizador para "00", o temporizador é cancelado

Função de Gestão de Energia

• É possível definir um nível máximo de absorção de potência para a placa de indução, escolhendo até diferentes faixas de potência.
• As placas de indução são capazes de limitar-se automaticamente a fim de trabalhar com nível de potência menor, para evitar o risco de sobrecarga.
• Não é necessário colocar nenhum recipiente nas zonas de aquecimento. Sugerimos que inicie a regulação no espaço de 5 segundos após ligar a alimentação. Precisa de entrar no modo de definição de energia dentro de 60 segundos para entrar na Função de Gestão de Energia.

Para entrar na função de gestão de energia
1. Atenção: não ligar a placa de fogão. Nesta fase, prima "Boost" e "Lock" ao mesmo tempo.	O símbolo "S" será apresentado na zona #1.
2. Prima a tecla "Lock".	O símbolo "S" será apresentado na zona #1 e o símbolo "E" será apresentado na zona #2.
3. Premir novamente as teclas "Boost" e "Lock" ao mesmo tempo.	O símbolo "S" será apresentado na zona #1, "E" será apresentado na zona #2 e "t" será apresentado na zona #3. Ao mesmo tempo, o modo de potência máxima atual (7.4) será apresentado no indicador do temporizador.
Para mudar para outro nível
premir brevemente a tecla "Boost"BOOST	Existem 6 níveis de potência de "7.4" a "2.5". O indicador do temporizador mostrará um deles."7.4": a potência máxima é de 7,4kW."6.5": a potência máxima é de 6,5kW."5.5": a potência máxima é de 5,5kW."4.5": a potência máxima é de 4,5kW."3.5": a potência máxima é de 3,5kW."2.5": a potência máxima é de 2,5kW.
Confirmação da função de gestão de energia
Depois de selecionado o modo de regulação da potência pretendido, prima a tecla "Lock"	Quando o indicador do temporizador deixar de piscar, o modo de alimentação está definido com êxito.
Sair da função de gestão de energia
Após a definição, certifique-se de que desliga a alimentação e volta a ligá-la.	Em seguida, a placa é desligada.

Tempos de funcionamento predefinidos

O desligamento automático é uma função de proteção de segurança na sua placa de indução. Desliga-se automaticamente caso se esqueça de desligar o que está a confeccionar. Os tempos de funcionamento predefinidos para vários níveis de potência são mostrados na tabela abaixo:

Nível de potência	1	2	3	4	5	6	7	8	9
Temporizador de funcionamento predefinido (hora)	8	8	8	4	4	4	2	2	2

Quando a panela é retirada, a placa de indução pode parar imediatamente o aquecimento e a placa desliga-se automaticamente após 2 minutos.

Seleção dos recipientes para cozinhar

Fritadeira em ferro

Aço inoxidável

Panela de ferro

Chaleira de ferro

Chaleira de aço inoxidável

Utensílio de cozinha em esmalte

Travessa de ferro

Pode ter um número de recipientes para cozinhar diferentes

1. Esta placa de indução pode identificar uma variedade de recipientes para cozinhar, que pode testar com um dos seguintes métodos:

Coloque o recipiente na zona de cozedura. Se a zona de cozedura correspondente apresentar um nível de potência, o recipiente é adequado. Se "U" pisca, o recipiente não é adequado para uso com a placa de indução.

1. Ponha um íman junto do recipiente. Se o íman for atraído para o recipiente, então é adequado para ser utilizado com a placa de indução.

NB: A base do recipiente deve conter material magnético.

Deve ter um fundo plano com um diâmetro de acordo com o quadro 1 abaixo.

1. Utilize apenas panelas ferromagnéticas feitas de aço esmaltado, ferro fundido ou aço inoxidável, mas compatíveis com indução

2. Utilize panelas cujo diâmetro da área ferromagnética (base da panela) esteja na faixa de dimensões na tabela abaixo. (Tabela 1)

- Se usar panelas menores, o desempenho pode ser afetado

- Se utilizar uma panela com um diâmetro menor do que o indicado na tabela 1, a panela pode não ser detetada

De acordo com a dimensão da zona pode usar panelas de diferentes diâmetros como a imagem abaixo:

1. Se a parte ferromagnética cobrir apenas parcialmente a base da panela, apenas a área ferromagnética aquecerá, o resto da base pode não aquecer uma temperatura suficiente para cozinhar.
2. Se a área ferromagnética não for homogénea, mas apresentar outros materiais, como o alumínio, isto pode afetar o aquecimento e a deteção da panela.

Se a base da panela for semelhante às fotos abaixo, a panela não pode ser detetada.

	O diâmetro base dos utensílios de cozinha de indução
Zona de cozedura	Mínimo (mm)	Máximo (mm)
1	120	160
2	160	210
3&4	140	180
Área flexível	250	386*180

O acima pode variar de acordo com o tamanho da panela e o material que é feita.

Limpeza e Manutenção

A superfície da placa de indução pode ser facilmente limpa da seguinte forma:

Tipo de contaminação	Método de limpeza Materiais de limpeza
Luz	Mergulhe em água quente e seque com um pano	Esponja de limpeza
Anéis e calcário	Aplique vinagre branco na área, limpe com um pano macio ou use um produto comercialmente disponível	Adesivo especial para vidro cerâmico
Doces, alumínio ou plástico derretido	Utilize um raspador especial para vidro cerâmico para remover resíduos (é melhor um produto de silicone)	Adesivo especial para vidro cerâmico

NB: Desligue a fonte de alimentação antes de limpar.

Exibição e inspeção de falhas

A placa de indução está equipada com uma função de auto diagnóstico. Com este teste, o técnico é capaz de verificar a função de vários componentes sem desmantelar ou desmontar a placa da superfície de trabalho.

Resolução de problemas

1) Códigos de falha que podem ocorrer durante a utilização & Solução;

Código de falha	Problema Solução
Sem autorrecuperação
E1	Falha do sensor de temperatura da placa de vitrocerâmica - circuito aberto.	Verifique a conexão ou substitua o sensor de temperatura da placa de vitrocerâmica.
E2	Falha do sensor de temperatura da placa de vitrocerâmica-- curto-circuito.
Eb	Falha do sensor de temperatura da placa de vitrocerâmica
E3	Temperatura elevada do sensor de placa de vitrocerâmica.	Espere que a temperatura da placa de vitrocerâmica volte ao normal.Toque no botão "LIGAR/DESLIGAR" para reiniciar a unidade.
E4	Falha do sensor de temperatura do IGBT -- circuito aberto.	Substitua a placa de alimentação.
E5	Falha do sensor de temperatura do IGBT -- curto-circuito
E6 Temperatura elevada de IGBT.		Espere que a temperatura de IGBT volte ao normal.Toque no botão "LIGAR/DESLIGAR" para reiniciar a unidade. Verifique se o ventilador funciona sem problemas; se não, substitua o ventilador.
E7	A tensão de alimentação está abaixo da tensão nominal.	Verifique se a rede elétrica está normal.Ligue após a rede elétrica estar normal.
E8	A tensão de alimentação é superior à tensão nominal.
U1 Erro de comunicação.		Volte a inserir a conexão entre o painel do visor e a placa de alimentação.Substitua a placa de alimentação ou a placa do visor.

2) Falha específica e solução

Falha	Problema	Solução A	Solução B
O LED não acende quando a unidade está ligada.	Sem alimentação elétrica.	Verifique se a ficha está bem presa na saída e que a saída está a funcionar.
	Falha da conexão da placa de alimentação acessória e da placa do visor.	Verifique a conexão.
	A placa de alimentação acessória está danificada.	Substitua a placa de alimentação acessória.
	A placa do visor está danificada.	Substitua o painel do visor.
Alguns botões não funcionam, ou o visor LED não é normal.	A placa do visor está danificada.	Substitua o painel do visor.
O indicador do Modos de Cozedura acende-se, mas o aquecimento não começa.	Temperatura elevada da placa.	A temperatura ambiente pode ser demasiado alta. A entrada ou saída de ar pode estar obstruída.
	Há algo de errado com o ventilador.	Verifique se o ventilador funciona sem problemas; se não, substitua o ventilador.
	A placa de alimentação está danificada.	Substitua a placa de alimentação.
O aquecimento para repentinamente durante a operação e o visor pisca "u".	Tipo de panela errado.	Utiliza a panela adequada (consultar o manual de instruções.)	O circuito de detecção de panelas está danificado, substitua a placa de alimentação.
	O diâmetro da panela é muito pequeno.
	O fogão está sobreaquecido;	A unidade está sobreaquecida. Aguarde que a temperatura volte ao normal.
		Prima o botão "LIGAR/DESLIGAR" para reiniciar a unidade.
As zonas de aquecimento do mesmo lado (por exemplo, a primeira e a segunda zona) exibem "u".	Falha de conexão da placa de alimentação e da placa do visor;	Verifique a conexão.
	O painel do visor da peça de comunicação está danificado.	Substitua o painel do visor.
	A placa principal está danificada.	Substitua a placa de alimentação.
O motor do ventilador tem um som anómalo.	O motor do ventilador está danificado.	Substitua o ventilador.

O acima exposto é a avaliação e inspeção de falhas comuns.

Não desmonte a unidade sem ajuda especializada, para evitar quaisquer perigos e danos na placa de indução.

Serviço de Apoio ao Cliente

Se ocorrer uma falha, antes de chamar o Serviço Pós-venda, faça o seguinte:

• Verifique se o aparelho está corretamente ligado
• Leia a tabela de falha e visualização acima

Se ainda não conseguir resolver o problema, desligue o aparelho, não tente desmontá-lo, e ligue para o Serviço Pós Venda.

Declaração especial

O conteúdo deste manual foi cuidadosamente verificado. No entanto, a empresa não pode ser considerada responsável por quaisquer falhas de impressão ou omissões. Além disso, quaisquer modificações técnicas podem ser incluídas numa versão revista do manual sem aviso prévio. O aspeto e a cor do aparelho neste manual podem diferir do manual atual.

ELIMINAÇÃO: Não elimine este produto como lixo indiferenciado municipal. Este tipo de resíduo deve ser recolhido separadamente para tratamento especial.

Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/CE sobre resíduos de equipamentos elétricos e eletrónicos (REEE).

Ao garantir que este aparelho é eliminado de forma correta, ajudará a prevenir quaisquer possíveis danos para o ambiente e para a saúde humana, o que pode ocorrer se for eliminado de forma incorreta.

O símbolo no produto indica que este produto não pode ser tratado como resíduo doméstico. Deve ser levado a um ponto de recolha para a reciclagem de produtos elétricos e eletrónicos.

Este aparelho necessita de uma eliminação de resíduos especializada. Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde o adquiriu.

Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde adquiriu o produto.
