SW8AM2QXR2 - Refrigerador WHIRLPOOL - Manual de utilização gratuito

Marca	Whirlpool
Modelo	SW8AM2QXR2
Tipo de produto	Frigorífico
Classe energética	E (estimativa, classe padrão)
Capacidade total	Cerca de 280 litros (estimativa)
Dimensões (A x L x P)	1850 x 600 x 650 mm (altura padrão)
Peso líquido	Cerca de 65 kg
Alimentação	220-240 V, 50 Hz
Potência nominal	150 W (estimativa)
Tipo de frio	Frio ventilado (No Frost) para evitar geada
Refrigeração	Compressor, fluido refrigerante R600a
Número de portas	2 portas (frigorífico + congelador)
Autonomia em caso de avaria	Cerca de 12 horas (estimativa)
Nível sonoro	39 dB (estimativa)
Funções principais	Refrigeração, congelação, iluminação LED, controlo eletrónico, alarme de porta, modo férias
Manutenção e limpeza	Limpeza regular com um pano macio e sabão neutro, descongelação automática (No Frost)
Segurança	Bloqueio infantil disponível em alguns modelos (opcional), proteção contra sobretensões
Peças sobressalentes e reparabilidade	Peças disponíveis através do serviço pós-venda Whirlpool durante 10 anos
Acessórios incluídos	Prateleiras de porta, prateleiras de vidro, gaveta de legumes, bandeja de gelo
Opções de instalação	Instalação independente

Perguntas frequentes - SW8AM2QXR2 WHIRLPOOL

Como ajustar a temperatura do meu frigorífico Whirlpool SW8AM2QXR2?

Utilize o painel de controlo. Prima o botão Temp para selecionar a zona (frigorífico ou congelador), depois ajuste com as setas. A temperatura recomendada é de 4°C para o frigorífico e -18°C para o congelador.

O meu frigorífico faz barulho, é normal?

Um leve zumbido é normal (compressor, ventilador). Se o barulho for alto ou incomum, verifique se o aparelho está nivelado e se não há contacto com os móveis. Consulte o manual para possíveis causas.

Como limpar a vedação da porta?

Limpe a vedação com um pano húmido e sabão neutro. Não utilize produtos abrasivos. Seque bem para evitar bolor.

O que fazer se acumular água na gaveta de legumes?

Verifique se o orifício de drenagem da água de descongelação não está obstruído. Limpe-o com uma haste fina. Certifique-se também de que os alimentos não bloqueiam a circulação de ar.

Como mudar a lâmpada do frigorífico?

Desligue o aparelho. Localize a tampa da iluminação (geralmente em cima, atrás). Abra-a, remova a lâmpada antiga e instale uma lâmpada de substituição do mesmo tipo (geralmente E14, máx. 15W). Recoloque a tampa e ligue novamente.

O indicador de alarme pisca, o que significa?

Pode indicar uma porta mal fechada ou uma diferença de temperatura muito grande. Verifique o fecho das portas, aguarde alguns minutos. Se o problema persistir, contacte o serviço pós-venda.

O frigorífico necessita de descongelação manual?

Não, o modelo SW8AM2QXR2 está equipado com a tecnologia No Frost (frio ventilado) que evita a formação de gelo. A descongelação é automática.

Que tipos de alimentos posso congelar neste frigorífico?

Pode congelar carnes, peixes, legumes, frutas (escaldadas), refeições cozinhadas e pães. Embale-os hermeticamente e respeite as datas de conservação. Não recongele um produto descongelado.

Como deslocar ou transportar o aparelho?

Esvazie o aparelho, descongele se necessário, limpe-o. Fixe as prateleiras e as gavetas. Incline o aparelho a menos de 45° para evitar danificar o compressor. Transporte-o na vertical se possível.

Onde encontrar as peças de reposição para este modelo?

Contacte o serviço de atendimento ao cliente Whirlpool ou visite o seu site. As peças sobressalentes estão disponíveis durante pelo menos 10 anos após o fim da produção. Utilize o número de série do seu aparelho.

MANUAL DE UTILIZADOR SW8AM2QXR2 WHIRLPOOL

Capítulo 1: INSTALAÇÃO ....116

1.1. INSTALAR UM ÚNICO APARELHO 116 1.2. INSTALAR DOIS APARELHOS 116 1.3. AJUSTAR PORTAS (SE DISPONÍVEIS) 116

Capítulo 3: UTILIZAÇÃO ....118

3.1. NOTAS .... 118

Capítulo 4: CONSELHOS PARA O ARMAZENAMENTO DE ALIMENTOS ....118

4.1. VENTILAÇÃO DE AR .... 118 4.2. COMO ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS .... 118 4.3. ONDE ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS .... 118

Capítulo 5: SONS DE FUNCIONAMENTO ....119

Capítulo 6: RECOMENDAÇÃO EM CASO DE NÃO UTILIZAÇÃO DO APARELHO .....120

6.1. AUSÊNCIA / FÉRIAS .... 120 6.2. MUDANÇAS .... 120 6.3. FALHA DE CORRENTE .... 120

Capítulo 7: LIMPEZA E MANUTENÇÃO ....120

Capítulo 8: GUIA DE RESOLUÇÃO DE PROBLEMAS ....121

8.1. ANTES DE CONTACTAR O SERVIÇO PÓS-VENDA .... 121 8.2. FALHAS .... 121

INVERTER DIREÇÃO DE ABERTURA DA PORTA 179

NOTA:

As instruções aplicam-se a vários modelos, poderá por isso haver diferenças. As secções que apenas se aplicam a determinados aparelhos estão marcadas com um asterisco (*). As funções especialmente dedicadas ao modelo de produto que comprou podem ser encontradas no GUIA DE INICIAÇÃO RÁPIDA.

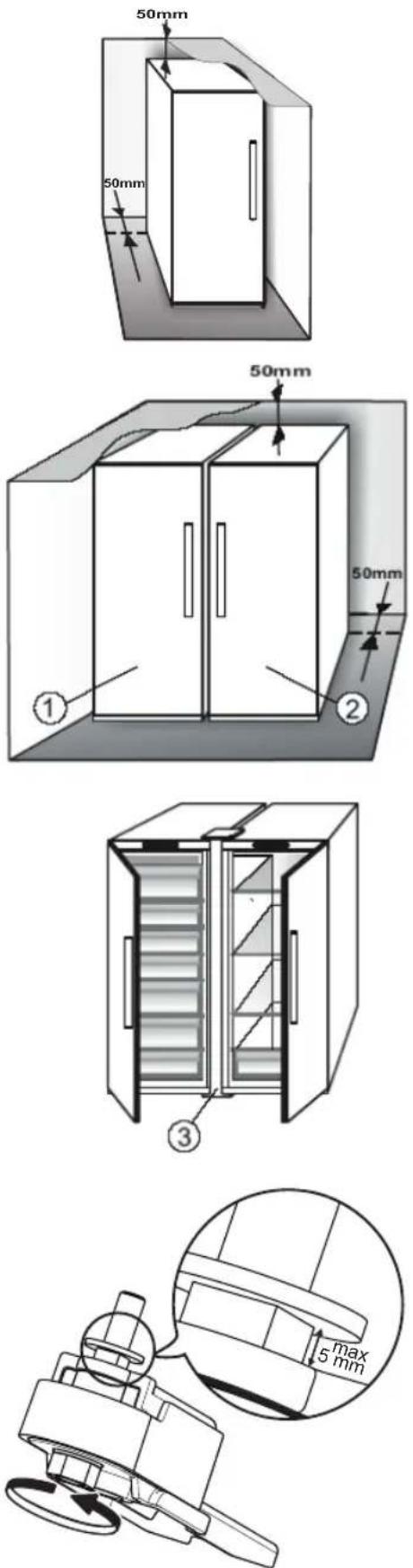

1. INSTALAÇÃO

1.1. INSTALAR UM ÚNICO APARELHO

Para garantir uma ventilação adequada, deixe espaço de ambos os lados e por cima do aparelho.

A distância entre a parte de trás do aparelho e a parede por trás deste, deve ser no mínimo de 50 mm.

Se este espaço for menor irá aumentar o consumo de energia do produto.

1.2. INSTALAR DOIS APARELHOS

Durante a instalação do congelador ① e do frigorífico ② juntos, certifique-se de que o congelador fica posicionado à esquerda e o frigorífico à direita (conforme apresentado na figura). O lado esquerdo do frigorífico está equipado com um dispositivo especial para evitar problemas de condensação entre aparelhos.

Recomendamos que a instalação dos dois aparelhos em conjunto seja realizada utilizando o kit de ligação ③ (conforme apresentado na figura). Este pode ser adquirido junto da Assistência.

1.3. AJUSTAR PORTAS (se disponível)

Para nivelar as portas utilizando a dobradiça inferior ajustável (modelos selecionados)

Se a porta do frigorífico for mais baixa que a porta do congelador, eleve a porta do frigorífico, girando os parafusos de ajuste no sentido contrário ao dos ponteiros do relógio através de uma chave M10.

Se a porta do congelador for mais baixa que a porta do frigorífico, eleve a porta do congelador, girando os parafusos de ajuste no sentido contrário ao dos ponteiros do relógio através de uma chave M10.

Esta função serve para Ligar/Colocar em Espera o frigorífico. Para colocar o produto em Stand-by, prima e mantenha premido o botão On/Stand-by durante 3 segundos. Todos os ícones se apagam, exceto a luz preta do ícone On/Stand-by para indicar que o aparelho está em modo de espera (Stand-by). Quando o aparelho está no modo de espera, a luz no interior do compartimento do frigorífico não funciona. É importante ter em consideração que esta operação não desliga o aparelho da alimentação elétrica. Para ativar o aparelho novamente, prima o botão On/Stand-By.

2.2. 6TH SENSE FRESH CONTROL

PROFRESH

Esta função permite atingir rapidamente condições de armazenamento ideais (no que diz respeito a temperatura e humidade) dentro do aparelho. Para funcionar corretamente, é necessário que a ventoinha também esteja ativada. A função 6th Sense/ Green Intelligence é ativada por defeito. Para ativar ou desativar esta função consulte o Guia de Iniciação Rápida em anexo.

2.3. ALARME INDICADOR DE PORTA ABERTA

O Alarme de Porta Aberta ativa-se quando a porta do frigorífico fica aberta durante mais de 5 minutos. O alarme é representado pelo piscar da Luz LED da Porta. Se a porta ficar aberta mais de 8 minutos, a Luz LED da Porta desliga-se.

2.4. ARREFECIMENTO RÁPIDO

Esta função é recomendada quando se coloca uma quantidade de alimentos muito elevada no compartimento do frigorífico.

Com a função Arrefecimento Rápido, é possível aumentar a capacidade de arrefecimento no compartimento do frigorífico. Para maximizar a capacidade de arrefecimento, mantenha a ventoinha ligada.

2.5. VENTOINHA

A Ventoinha melhora a distribuição da temperatura no interior do aparelho, permitindo uma melhor conservação dos alimentos. Por predefinição, a ventoinha está ativa. Recomendamos que mantenha a ventoinha ligada para que a função 6th Sense Fresh Control / Green Intelligence ProFresh possa funcionar devidamente e também quando a temperatura ambiente for superior a 27 ÷ 28°C ou se detetar gotas de água nas prateleiras de vidro ou ainda em condições extremas de humidade. Tenha em atenção que quando a ventoinha é ativada não funcionará continuamente. A ventoinha ativa-se/desativa-se de acordo com a temperatura e/ou nível de humidade no interior do frigorífico. Por conseguinte, é normal a ventoinha não se mexer, ainda que esteja ativa.

Para ativar ou desativar esta função consulte o Guia de Iniciação Rápida em anexo.

Atenção: Desligar a Ventoinha desativa a função 6th Sense Fresh Control / Green Intelligence ProFresh.

Nota:

Não obstrua a entrada do ar com alimentos.

Para garantir o desempenho adequado a temperaturas ambiente mais baixas (inferiores a 18 °C) e para minimizar o consumo de energia, desligue a ventoinha.

Se o aparelho tiver Ventoinha, esta pode ser equipada com um filtro antibacteriano.

Retire o filtro da caixa que se encontra na gaveta para fruta e legumes e introduza-o na tampa da ventoinha. A descrição do procedimento de substituição é fornecida juntamente com o filtro.

2.6. PROGRAMAÇÃO DA TEMPERATURA

O aparelho vem normalmente programado de fábrica para funcionar à temperatura média recomendada. Para obter mais informações sobre a programação da temperatura, consulte o Guia de Iniciação Rápida em anexo.

Nota: Os pontos de ajuste apresentados correspondem à temperatura média em todo o frigorífico.

2.7. COMPARTIMENTO NO FROST DO FRIGORÍFICO

A descongelação do compartimento frigorífico é completamente automática.

A presença de gotas de água na parede traseira no interior do compartimento frigorífico assinala que a fase de descongelação automática está em curso. A água de descongelação é automaticamente transportada para um orifício de descarga e recolhida num recipiente, onde irá evaporar.

2.8. LUZ DO FRIGORÍFICO

O sistema de luz no interior do compartimento do frigorífico utiliza uma lâmpada LED, o que permite uma melhor iluminação e também um muito menor consumo de energia.

Se o sistema de luz LED não funcionar, contacte a Assistência para o substituir.

Importante:

A luz do compartimento frigorífico acende-se ao abrir a porta do frigorífico. Se a porta ficar aberta durante mais do que 8 minutos, a luz apaga-se automaticamente.

3. UTILIZAÇÃO

3.1. NOTAS

• Não obstrua a área de saída de ar (na parede posterior no interior do produto) com alimentos.
• Todas as prateleiras, abas e cestos de puxar podem ser retirados.
• As temperaturas internas do aparelho podem ser afetadas pela temperatura ambiente, a frequência de abertura das portas e pelo local onde se encontra o aparelho. Ao regular a temperatura deve ter em consideração estes fatores.
• Salvo indicação em contrário, os acessórios do aparelho não são adequados para lavagem na máquina da loiça.

4. CONSELHOS PARA ARMAZENAR ALIMENTOS

O frigorífico é o local ideal para armazenar refeições já preparadas, alimentos frescos e preservados, laticínios, frutas e vegetais e bebidas.

4.1. VENTILAÇÃO DE AR

• A circulação natural do ar no compartimento frigorífico resulta em zonas com diferentes temperaturas. A parte mais fria fica logo acima da gaveta de frutas e vegetais e na parede posterior. A parte mais quente fica no topo frontal do compartimento.
• Uma ventilação insuficiente resulta num aumento do consumo de energia e numa redução da capacidade de refrigeração.

4.2. COMO ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS

• Utilize recipientes de plástico reciclável, metal, alumínio e de vidro, bem como película aderente para envolver os alimentos.
• Utilize sempre recipientes fechados para líquidos e alimentos que podem transmitir ou ficar com odor ou sabor de outros, ou então cubra-os.
• Os alimentos que libertem uma grande quantidade de etileno e que são sensíveis a este gás, tais como as frutas e os vegetais, devem ser armazenados em separado ou cobertos de forma a não reduzir o seu prazo de validade; por exemplo, não armazene tomates juntamente com kiwis ou couves.
• Não armazene alimentos muito junto uns dos outros para permitir uma circulação suficiente do ar.
• Para evitar que as garrafas caiam, pode utilizar o suporte para garrafas (disponível em modelos selecionados).
• Se necessitar de armazenar uma pequena quantidade de comida no frigorífico, recomendamos que utilize as prateleiras existentes por cima da gaveta de frutas e vegetais, pois esta é a área mais fria do compartimento.

4.3. ONDE ARMAZENAR ALIMENTOS FRESCOS E BEBIDAS

• Nas prateleiras do frigorífico: refeições prontas, frutas tropicais, queijos, frios.
• Na área mais fria – Gaveta zero graus* (acima do Compartimento de Arrefecimento*): carne, peixe, carnes frias, bolos.
• Na gaveta de frutas e vegetais: frutas, salada, vegetais.
• Na porta: manteiga, compotas, molhos, picles, latas, garrafas, bebida em pacote, ovos.

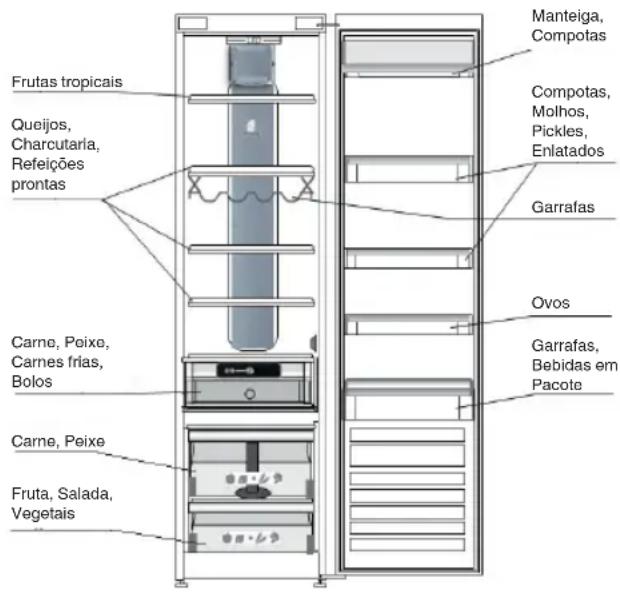

EXEMPLO DE ARRUMAÇÃO DOS ALIMENTOS

5. SONS DE FUNCIONAMENTO

Os sons provenientes dos aparelhos são normais pois existem várias ventoinhas e motores para regular o desempenho que se ligam e desligam automaticamente.

Alguns dos sons de funcionamento podem ser diminuídos se

• Nivelar o aparelho, instalando-o sobre uma superfície plana.
• Separar e evitar o contacto entre o aparelho e a mobília.
• Verificar se os componentes internos estão bem posicionados.
• Verificar se as garrafas e recipientes não estão em contacto entre si.

Alguns dos sons de funcionamento que poderá ouvir:

Um som sibilante quando liga o aparelho pela primeira vez ou após uma longa paragem.	Um som gorgolejante resultante da entrada do líquido refrigerante na tubagem.	Um som tipo "BRRR" resultante do funcionamento do compressor.
Um zumbido quando a válvula da água ou a ventoinha começam a funcionar.	Um som de rachar quando o compressor arranca ou quando o gelo pronto cai na caixa de gelo quando o compressor se liga e desliga.	O som tipo "clique" é resultante do termóstato que ajusta a frequência de funcionamento do compressor.

6. RECOMENDAÇÃO EM CASO DE NÃO UTILIZAÇÃO DO APARELHO

6.1. AUSÊNCIA / FÉRIAS

Em caso de férias, recomendamos que consuma os alimentos e desligue o aparelho para poupar energia.

6.2. MUDANÇAS

1. Retire todas as peças internas.
2. Embrulhe-as bem e prenda-as com fita adesiva para que não batam umas nas outras ou se percam.
3. Aperte os pés ajustáveis para que não toquem na superfície de suporte.
4. Feche e fixe a porta com fita adesiva e, mais uma vez usando fita adesiva, fixe o cabo de alimentação ao aparelho.

6.3. FALHA DE CORRENTE

Caso ocorra uma falha de corrente, contacte o fornecedor de eletricidade e pergunte quanto tempo irá durar.

Nota: Tenha em conta que um aparelho cheio permanece fresco mais tempo do que um parcialmente cheio.

Se os alimentos se encontram em más condições, é melhor deitá-los fora.

Para falhas de corrente que durem até 24 horas.

1. Mantenha a porta do aparelho fechada. Isto permite que os alimentos no interior permaneçam frios o máximo de tempo possível.

Para falhas de corrente que durem mais do que 24 horas.

1. Tente consumir os alimentos que sejam mais perecíveis.

7. LIMPEZA E MANUTENÇÃO

Antes de efetuar qualquer operação de limpeza ou manutenção, retire a ficha da tomada ou desligue a corrente elétrica.

Limpe periodicamente o aparelho com um pano e uma solução de água e detergente neutro especificamente para interior de frigoríficos. Nunca utilize abrasivos. Nunca limpe as peças do congelador com líquidos inflamáveis. Os gases podem originar risco de incêndio ou explosão. Limpe o exterior do aparelho e o vedante da porta com um pano húmido e seque com um pano macio.

Não utilize aparelhos de limpeza a vapor.

O condensador situado na parte de trás do aparelho deve ser limpo regularmente usando um aspirador.

O condensador situado na parte de trás do aparelho deve ser limpo regularmente usando um aspirador.

Importante:

• Os botões e o visor do painel de controlo não devem ser limpos com álcool ou substâncias derivadas do álcool, mas apenas com um pano seco.
• Os tubos do sistema de refrigeração encontram-se perto da bandeja de descongelação e podem ficar quentes. Limpe-os periodicamente com um aspirador.

Para garantir o correto e constante fluxo da água de descongelação, limpe regularmente o interior do orifício de drenagem situado na secção posterior do frigorífico, junto da gaveta para fruta e legumes, utilizando o instrumento fornecido.

8. GUIA DE RESOLUÇÃO DE PROBLEMAS

8.1. ANTES DE CONTACTAR O SERVIÇO PÓS-VENDA...

Os problemas de desempenho são muitas vezes originados por pequenas coisas que pode descobrir sozinho e arranjar sem qualquer tipo de ferramentas.

PROBLEMA SOLUÇÃO
O aparelho não está a funcionar:	O cabo de alimentação está ligado a uma tomada com energia e com a voltagem correta?Verificou os dispositivos de proteção e fusíveis da rede elétrica da sua casa?
Se houver água na bandeja de descongelação:	Isto é normal com tempo quente e húmido. A bandeja pode estar meia cheia. Certifique-se de que o aparelho está nivelado para que a água não saia para fora.
Se os rebordos do armário do aparelho, que entram em contacto com o vedante da porta, estiverem quentes ao toque:	Isto é normal com tempo quente e quando o compressor está a funcionar.
Se a luz não funciona: Verificou os dispositivos de proteção e fusíveis da rede elétrica da sua casa?O cabo de alimentação está ligado a uma tomada com energia e com a voltagem correta?Caso as luzes LED estejam fundidas, o utilizador deverá contactar o Serviço para realizar a sua substituição por luzes LED equivalentes, que apenas se encontram disponíveis nos nossos Centros de Assistência Pós-venda ou revendedores autorizados.
Se o motor parecer trabalhar demais:	O tempo de funcionamento do motor depende de vários fatores: número de vezes que a porta é aberta, quantidade de alimentos armazenados, temperatura ambiente, definição dos controlos da temperatura.O condensador (parte de trás do aparelho) está limpo de pó e sujidade?A porta está bem fechada?Os selantes da porta estão bem colocados?Em dias quentes ou se a divisão estiver quente, é natural que o motor funcione mais tempo.Se a porta do aparelho foi deixada aberta durante algum tempo ou se foram armazenadas grandes quantidades de alimentos, o motor funciona durante mais tempo para arrefecer o interior do aparelho.
Se a temperatura do aparelho for muito elevada:	Os controlos do aparelho estão bem regulados?Foi colocada uma grande quantidade de alimentos no aparelho?Certifique-se de que a porta não é aberta muito frequentemente.Verifique se a porta se fecha devidamente.
Se as portas não abrirem nem fecharem devidamente:	Verifique se as embalagens dos alimentos estão a bloquear a porta.Verifique se as peças internas ou a peça de fazer gelo automática não estão fora da sua posição.Verifique se os selantes da porta não estão sujos nem peganhentos.Verifique se o aparelho está nivelado.

8.2. FALHAS

Quando ocorre uma falha, um dos indicadores LED começa a piscar, sendo necessário chamar a assistência. Este aparelho funciona preservando os alimentos nele armazenados.

Nota: Em caso de falha de energia, o aparelho volta à operação normal e a temperatura anteriormente escolhida será reposta.

9. SERVIÇO PÓS-VENDA

Antes de contactar o Serviço Pós-Venda:

Torne a ligar o aparelho para verificar se o problema foi resolvido. Caso não tenha sido, desligue o aparelho da corrente e espere cerca de uma hora antes de o ligar de novo.

Se, após realizar as verificações descritas no Guia para Resolução de Problemas e tornar a ligar o aparelho, este continuar a não funcionar devidamente, contacte o Serviço Pós-Venda e explique o problema.

Indique:

• o modelo e o número de série do aparelho (gravado na placa de características),
• o tipo de avaria,

SERVICE

0000 000 00000

• o número do Serviço (o número após a palavra SERVICE na placa de características no interior do aparelho),
• o seu endereço completo,
• o seu número de telefone e o indicativo da área.

Nota:

A direção em que a porta é aberta pode ser alterada. Se esta operação for realizada pelo Serviço Pós-Venda, não será coberta pela garantia.

Capítulo 1: INSTALAÇÃO....124

1.1. INSTALAÇÃO DE UM ÚNICO APARELHO 124 1.2. INSTALAÇÃO DE DOIS APARELHOS.... 124 1.3. AJUSTE DAS PORTAS (SE DISPONÍVEL) 124

Capítulo 2: FUNÇÕES ....125

2.1. LIGAR/DESLIGAR (STAND BY) 125 2.2. CONTROLE DE FRESCURA 6TH SENSE / GREEN INTELLIGENCE PROFRESH 125 2.3. ALARME DE PORTA ABERTA 125 2.4. RESFRIAMENTO RÁPIDO 125 2.5. VENTILADOR 125 2.6. AJUSTE DA TEMPERATURA.... 125 2.7. COMPARTIMENTO DO REFRIGERADOR COM SISTEMA NO-FROST.... 125 2.8. LÂMPADA NO INTERIOR DO REFRIGERADOR.... 125

Capítulo 3: UTILIZAÇÃO ....126

3.1. NOTAS.... 126

Capítulo 4: RECOMENDAÇÕES PARA ARMAZENAMENTO DE ALIMENTOS .....126

4.1. CIRCULAÇÃO DO AR.... 126 4.2. MODO DE CONSERVAÇÃO DE ALIMENTOS FRESCOS E BEBIDAS .... 126 4.3. LOCAL DE COLOCAÇÃO DE ALIMENTOS FRESCOS E BEBIDAS.... 126

Capítulo 5: SONS EMITIDOS DURANTE O FUNCIONAMENTO....127

Capítulo 6: RECOMENDAÇÕES EM CASO DE NÃO UTILIZAÇÃO DO APARELHO ......128

6.1. AUSÊNCIA / FÉRIAS 128 6.2. MUDANÇA....128 6.3. INTERRUPÇÃO DO FORNECIMENTO DE ENERGIA ELÉTRICA 128

Capítulo 7: MANUTENÇÃO E LIMPEZA....128

Capítulo 8: GUIA DE RESOLUÇÃO DE PROBLEMAS....129

8.1. ÎNAINTE DE A CONTACTA SERVICIUL DE ASISTENTĂ TEHNICĂ... 129 8.2. DEFECTIUNI....129

Capitolul 9: SERVICIUL DE ASISTENTĂ TEHNICĂ POSTVÂNZARE ....130

Altele:

INVERSAREA DIRECTIEI DE DESCHIDERE A USII....179

NOTĂ:

Capítulo 5: SONIDOS DE FUNCIONAMIENTO....151

5. SONIDOS DE FUNCIONAMIENTO
