Tipo de produto	Coifa de cozinha embutível
Marca	Franke
Modelo	FBI 705 GR
Largura	70 cm
Profundidade	30 cm
Altura (embutida)	15 cm
Peso líquido	12 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	200 W
Fluxo de ar máx.	650 m³/h
Nível sonoro máx.	62 dB
Número de velocidades	3
Tipo de iluminação	LED (2 x 3 W)
Filtros de gordura	Filtro metálico lavável na máquina de lavar louça
Filtro de carvão (opcional)	Filtro de carvão ativado recarregável
Comando	Eletrónico por toque
Modo de evacuação	Evacuação para o exterior ou reciclagem
Diâmetro de saída de ar	150 mm
Classe energética	A+
Índice de reparabilidade	8,4 / 10
Peças sobressalentes disponíveis	Sim (filtros, lâmpadas, motor, comando)
Limpeza	Filtros de gordura laváveis a cada 2 meses; filtro de carvão a substituir a cada 6 meses
Segurança	Paragem automática de segurança em caso de sobreaquecimento

Perguntas frequentes - FBI 705 GR FRANKE

Qual é a largura da coifa Franke FBI 705 GR?

A coifa Franke FBI 705 GR tem uma largura de 70 cm.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são laváveis na máquina de lavar louça ou à mão com água quente e detergente. Recomenda-se limpá-los a cada 2 meses.

É necessário um filtro de carvão para a coifa?

Um filtro de carvão ativado é necessário se a coifa for usada em modo reciclagem. Deve ser substituído a cada 6 meses.

Como substituir a lâmpada LED?

A iluminação é fornecida por LEDs integrados. Em caso de falha, contacte o serviço pós-venda para substituição.

A coifa Franke FBI 705 GR é compatível com evacuação exterior?

Sim, pode ser instalada em modo evacuação para o exterior (diâmetro 150 mm) ou em modo reciclagem com filtro de carvão.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica e o fusível do circuito. Se o problema persistir, contacte um técnico autorizado.

Qual é o nível sonoro máximo?

O nível sonoro máximo é de 62 dB na velocidade mais alta.

A coifa possui paragem automática?

Sim, a coifa está equipada com uma segurança de sobreaquecimento que a para automaticamente se a temperatura ficar muito alta.

Como ajustar a velocidade?

A coifa possui 3 velocidades selecionáveis através dos toques do painel de comando. Use a velocidade mais alta para odores e vapores fortes.

Onde encontrar peças sobressalentes?

As peças sobressalentes (filtros, lâmpadas, motor, etc.) estão disponíveis junto do serviço pós-venda Franke ou em sites de peças sobressalentes autorizados.

MANUAL DE UTILIZADOR FBI 705 GR FRANKE

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

- O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.

- A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância superior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

- Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

- Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.

- Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.

- Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.

- Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).

- Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados por corrente elétrica, a pressão negativa no aposento não de-

ve ultrapassar 0,04 mbar, para evitar que os fumos regressem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não instalação dos parafusos ou dos elementos de fixação em conformidade com estas instruções pode causar risco de choque elétrico.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

• Não cozinhe flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem ficar muito quentes durante a utilização dos fogões.

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

- Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

- “No caso de substituição por lâmpadas halógenas, utilize unicamente lâmpadas halógenas de tungsténio autoprotegidas ou lâmpadas de halogenetos metálicos autoprotegidas.”

2. UTILIZAÇÃO

- O exaustor foi concebido exclusivamente para uso doméstico, a fim de eliminar os cheiros de cozinha.

• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a incidir exclusivamente no fundo da panela utilizada, sem ultrapassar o diâmetro deste, certificando-se de que não incida dos lados.
• As frigideiras devem ser constantemente vigiadas durante o funcionamento, porque as gorduras e os óleos sobreaquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

- O filtro de carvão ativado não é lavável nem regenerável e deve ser substituído aproximadamente a cada 4 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa (W).

- Os filtros de gordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência em caso de utilização muito intensa, e podem ser lavados na máquina de lavar loiça (Z).

• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• Para a limpeza externa e interna do exaustor evite produtos com álcool ou silicone.

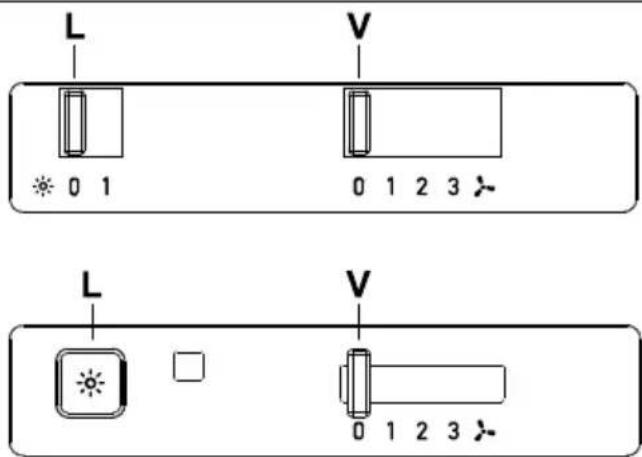

4. COMANDOS

L

Luzes Acende e apaga o sistema de iluminação.

V

Velocidade Determina a velocidade de exercício:0. Motor Off.1. Velocidade mínima, adequada a uma troca de ar contínua particularmente silenciosa, na presença de poucos vapores de cozimento.2. Velocidade média, adequada à maioria das condições de uso devido à ótima relação entre o fluxo de ar tratado e o nível sonoro.3. Velocidade máxima, apta a enfrentar as máximas emissões de vapor de cozedura, inclusive por tempos prolongados.

5. ILUMINAÇÃO

Lâmpada Consumo (W) Engate Tensão (V) Dimensão (mm) Código ILCOS
	4 E14 220-2	40 107x37 DRBB/F-4-220-24	0-E14-35/100
