1LF-073 IT - Lava-louças FAGOR - Manual de utilização gratuito

Tipo de produto	Máquina de lavar louça independente
Marca	Fagor
Modelo	1LF-073 IT
Dimensões (A x L x P)	85 x 60 x 60 cm
Peso	50 kg
Alimentação elétrica	230 V / 50 Hz
Potência nominal	2100 W
Consumo de água (por ciclo)	12 L
Consumo de energia (por ciclo)	1.05 kWh
Nível de ruído	49 dB(A)
Número de talheres	12
Programas	Eco, Intensivo, Normal, Rápido, Enxaguamento
Sistema de secagem	Secagem por condensação
Características de segurança	Bloqueio infantil, proteção contra fugas, proteção contra transbordamento
Sistema de filtro	Filtro autolimpante com microfiltro
Luz interior	Sim
Início retardado	Até 24 horas
Indicadores de sal e abrilhantador	Sim
Cestos ajustáveis	Altura do cesto superior ajustável
Detergente recomendado	Pastilhas ou pó multiusos

Perguntas frequentes - 1LF-073 IT FAGOR

Como instalar a máquina de lavar louça?

Certifique-se de que o aparelho está nivelado e conecte ao abastecimento de água (quente ou fria) e ao dreno. A conexão elétrica deve ser feita por um técnico qualificado. Consulte a secção de instalação no manual.

O que fazer se a máquina de lavar louça não ligar?

Verifique se a porta está bem fechada, o cabo de alimentação está conectado e o disjuntor não está desarmado. Certifique-se também de que o abastecimento de água está aberto.

Como limpar o filtro?

Desligue a máquina, remova o cesto inferior e desaperte o conjunto do filtro. Enxágue em água corrente e substitua. Limpe mensalmente.

Por que há água no fundo após um ciclo?

Verifique se o filtro está entupido, a mangueira de drenagem está dobrada ou a bomba está bloqueada. Execute um ciclo de enxaguamento com limpador.

Como configurar o início retardado?

Pressione o botão Delay repetidamente para definir as horas desejadas (1-24). Feche a porta e o ciclo iniciará automaticamente após o atraso.

O que significa o código de erro E1?

E1 indica um problema de entrada de água. Verifique se a torneira de água está aberta e a mangueira de entrada não está dobrada. Se persistir, chame a assistência técnica.

Posso usar sabão líquido comum?

Não, utilize apenas detergente específico para máquina de lavar louça (pó, gel ou pastilhas). O sabão comum causa excesso de espuma e danos.

Como melhorar o desempenho da secagem?

Use abrilhantador e selecione um programa de temperatura mais alta. Certifique-se de que a loiça está carregada com espaço suficiente para circulação de ar.

Qual é a classe da etiqueta energética?

Este modelo é classificado A+ em eficiência energética (pode variar conforme a região). Consulte a etiqueta energética para classificações exatas.

Onde posso encontrar peças sobressalentes?

Contacte o serviço ao cliente da Fagor ou revendedores autorizados. Utilize os números das peças do manual. Algumas peças estão disponíveis online.

MANUAL DE UTILIZADOR 1LF-073 IT FAGOR

INSTALAÇÃO E MONTAGEM 27

UTILIZAÇÃO DO APARELHO E CONSELHOS PRÁTICOS 33

MANUTENÇÃO E LIMPEZA DO APARELHO 45

LOCALIZAÇÃO E SOLUÇÃO DE PROBLEMAS 47

ESQUEMAS E DIMENSÕES DE INSTALAÇÃO 99

INGLÊS

INSTALAÇÃO E MONTAGEM 51

INSTALAÇÃO E MONTAGEM

1 PARA DESEMBALAR A MÁQUINA DE LAVAR LOUÇA

PARA DESEMBALAR

Eliminar os elementos de proteção interna: calços de poliestireno para fixar os cestos.

2 LIGAÇÃO À REDE DE ÁGUA

Na parte traseira da máquina de lavar louça encontrará a mangueira de água:

a Ligue o tubo à entrada de água, aperte a rosca de ligação e certifique-se de que a mangueira está bem enroscada ao aparelho.

A mangueira tem de passar entre a parede e o rodapé inferior traseiro da máquina de lavar louça (b1), de forma a não ficar estrangulada ou demasiado esticada (b2).

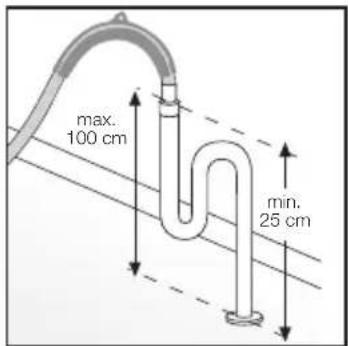

É aconselhável ter uma saída fixa de descarga de água a uma distância do chão de 25 a 100 cm.

Evite que o tubo de descarga fique muito ajustado, tenha dobras ou estrangulamentos.

Se a sua máquina de lavar louça admite entrada de água quente, ligue o tubo à torneira de água quente. Neste caso a temperatura máxima não deve ultrapassar os 60°C.

Se utilizar este tipo de alimentação de água, deve ter em conta que os resultados da lavagem e da secagem podem ver-se afetados.

IMPORTANTE

É importante que o cotovelo da mangueira de descarga fique bem fixo na saída para evitar a queda e consequente risco de inundação. A pressão de funcionamento da água (mínima e máxima) deve estar compreendida entre 0,5-10 bar (0,05-1 MPa).

LIGAÇÃO ELÉCTRICA

Consulte a etiqueta de características situada no canto superior da porta, antes de realizar as ligações eléctricas. Certifique-se de que a tensão que chega à base da ficha é a que aparece na etiqueta.

É muito importante que a máquina de lavar

louça seja ligada a uma ficha com ligação à terra. A instalação eléctrica, ficha, tomada, fusíveis ou interruptor automático e contador devem estar dimensionados para a potência máxima indicada na etiqueta de características. Se o cabo de alimentação estiver danificado, a substituição só pode ser realizada pelo fabricante, serviço de pós-venda (SAT), ou pessoal autorizado. No caso de encastramento e integração a cavilha deve ficar acessível depois da instalação.

IMPORTANTE

Na parte interna da porta, no canto superior, encontra-se a etiqueta de características. Esta etiqueta nunca deve ser eliminada, visto que informa sobre o modelo exacto da máquina de lavar louça, alimentação eléctrica, n.º de série e garantia.

4 NIVELAMENTO e POSICIONAMENTO

Para instalar uma máquina de lavar louça integrável;

BANCADA

a Se a bancada for de madeira, coloque a proteção de plástico na bancada do móvel, a qual impede a humidade e consequentes danos na zona. b Coloque os esquadros da frente na máquina de lavar louça para poder fixá-lo aos móveis que se encontrem ao lado ou à bancada (ver ponto k, pág. 30).

PÉS - NIVELAMENTO

Para integrar numa fila de móveis com rodapé único, desaperte os suplementos base e retire-os.

d Antes de introduzir a máquina de lavar louça no espaço reservado, aproxime-a à bancada e suba-a girando os pés de trás até deixar um espaço de 3 milímetros entre a bancada.

e Regule a altura pretendida com os pés da frente. Alguns modelos integráveis incluem uma haste que permite nivelar o pé de trás pela parte da frente.

Inclui um modelo informativo com as instruções de montagem.

f Coloque o modelo, fixe-o e marque a posição dos orifícios.

g Fazer um orifício com broca de ∅ 2,5 mm e aparafusar os suportes (parte curva para baixo) ao revestimento.

Pegue o Revestimento Porta e encaixe os suportes nos encaixes da porta. Puxe para baixo, certificando-se de que está bem fixo e nivelado com a parte superior da porta.

i Abra lentamente a porta da máquina de lavar louça segurando o revestimento e finalmente fixe-o com os parafusos tendo cuidado com o alinhamento do painel com a porta.

j Se as molas da porta não tiverem suficiente força, compense-a com os parafusos adicionais fornecidos no saco de acessórios.

Introduza a máquina de lavar louça no espaço. Ajuste-a à bancada até que a parte superior do aparelho entre contacto com o plano inferior do móvel de cozinha.

Encaixe o rodapé do móvel de cozinha, serrando-o até obter a medida pretendida.

Fixe a máquina de lavar louça à bancada se esta for de madeira. Se a bancada for de granito, fixe a máquina de lavar louça aos móveis dos lados.

Os pesos máximo e mínimo recomendados para o revestimento-porta a colocar nas máquinas de lavar louça são de: Máximo: 6,5 kg. Mínimo: 3 kg.

Deixar entre os laterais da máquina lava-louça e os eletrodomésticos ou mobília um espaço livre de, pelo menos, 2 mm.

Para os modelos integráveis inoxidáveis, tenha em conta estas instruções de instalação.

Integrável em coluna

Integrável por baixo da bancada

Uma vez instalada satisfatoriamente a máquina de lavar louça, é aconselhável uma lavagem prévia:

a

Abra a porta da máquina de lavar louça.

b

Prima a tecla ON na máquina de lavar louça.

c

Selecione o programa 1 (pré-lavagem), sem louça nem detergente.

d

Feche a porta e

automaticamente começa a funcionar.

Isto serve para comprovar a instalação, as ligações e a descarga, para além de limpar completamente o interior antes de levar a cabo um programa de lavagem na máquina de lavar louça.

UTILIZAÇÃO DO APARELHO E CONSELHOS PRÁTICOS

1 DUREZA DA ÁGUA, SAL, ABRILHANTADOR E DETERGENTE

Ajustar a dureza da água. A água contém cal. Quanto maior a quantidade de cal, maior a dureza da água. Para a cal não danificar o lava-louças, o mesmo conta com um descalcificador que reduz a presença de cal na água e a limpa para a lavagem. O descalcificador funciona com sal.

Antes de pôr o lava-louças em funcionamento, devemos conhecer qual o grau de dureza da água, informação que poderemos obter:

1° ■ Consultando a companhia local de fornecimento de água. 2° Consultando o Serviço de Atendimento Técnico SAT da FAGOR. 3º ■ Utilizando a fita Aquadur fornecida no saquinho de acessórios e seguindo as instruções descritas a seguir:

Para obter o grau de dureza:

a Introduza a fita num copo de água durante um segundo, em seguida retire-a.

b Agite a fita e aguarde um minuto.

c A fita mostrar-lhe-á o nível de dureza da água. Compare o resultado do teste com a tabela abaixo, para posteriormente regular o seu lava-louças.

Nível de cal (HF)		3 HF 14-38 HF 39-50 HF 51-63 HF Mais de 63 HF
Nível de cal (DH)		7DH 8-21 DH 22-28 DH 29-35 DH Mais de 35 DH
Resultado do teste
Posição do regulador	Manual
	Electrónico
Dureza

HF: Dureza em graus franceses. DH: Dureza água em graus alemães.

Se o seu lava-louças não precisa de sal, consulte a secção “Abrilhantador”.

Regulação da quantidade de sal

As máquinas de lavar louça integram um regulador de sal, que, de acordo com o modelo, pode ser manual ou electrónico.

REGULAÇÃO MANUAL

Se a sua máquina de lavar louça leva na parte lateral interna direita um regulador de sal como os mostrados nas fotografias em anexo (Mod. A-B), deve posicionar o regulador de sal no número que corresponda à sua dureza de água (consultar tabela).

Para selecionar a posição adequada utilize uma moeda (Mod. A) ou desaparafusador (Mod. B).

Este simples ajuste do lava-louças é fundamental para um bom funcionamento. Não o negligencie.

Se vai utilizar detergentes combinados em pastilha (3 em 1, 4 em 1) posicione o regulador no número correspondente ao teste. Se voltar a utilizar detergentes tradicionais, coloque de novo o regulador no número correspondente ao teste.

REGULAÇÃO ELETRÓNICA

Se a sua máquina de lavar loiça tem no seu interior, do lado direito, um regulador de sal como o Mod. C ou Mod. D, deve regular o sal a partir do porta-comandos e com a máquina de lavar loiça em funcionamento premindo a tecla on/off mas sem qualquer programa em funcionamento.

Identifique a sua máquina de lavar loiça: Tipo A ou Tipo B.

Modelos Tipo A (com display): Prima a tecla durante 3 segundos e irá aparecer no display um número precedido da letra "L" (L2). Prima novamente a tecla para selecionar a posição do regulador de sal necessária.

Tipo B: modelos com luzes-piloto

Modelos Tipo B (com luzes-piloto): Prima a tecla 📁 (se o seu lava-loiças não tiver esta tecla, prima a tecla ⚙) irá acender-se a luz-piloto correspondente a L2; consulte a Tabela. Prima novamente a tecla 📁 (se o seu lava-loiças não tiver esta tecla, prima a tecla ⚙) para selecionar a posição do regulador de sal necessária.

Valide a seleção premindo a tecla PROG.

Modelos com luzes-piloto

Tabela

Modelos com display e modelos com luzes-piloto

Lembre-se: Deve regular a posição do sal segundo o resultado do teste de dureza da água. Ver tabela na página 33.

ONDE DEITAR O SAL

A primeira vez que encher o depósito de sal deve:

a

Carregar o sal sem enchê-lo totalmente.

b

Completá-lo com água.

A máquina de lavar louça incorpora um depósito de sal situado na parte inferior da máquina de lavar louça. Este sal não é de cozinhar, é especial para máquinas de lavar louça.

Mexer com uma colher.

Fechar muito bem a tampa e limpar os restos de sal que tenham caído fora do depósito.

A operação de enchimento de sal deve ser sempre feita antes de uma lavagem e nunca depois.

Quando é preciso repor o sal?

Um led acenderá quando for preciso adicionar sal.

Aviso:

Se o seu aparelho

não tem visor nem led de aviso, adicione a quantidade de sal periodicamente consumida (se a água tem dureza média, será aproximadamente cada 20 lavagens).

O abrilhantador facilita a secagem e evita que a louça tenha gotas de água depois da lavagem. O depósito do abrilhantador está no interior da porta, junto ao de detergente.

O depósito possui um dosificador de 4 posições para poder ajustar a quantidade do abrilhantador de acordo com a qualidade da água.

Se observar gotas de água na louça, aumente a numeração do regulador do abrilhantador. Caso contrário, diminua a numeração se a louça apresentar riscos esbranquiçados ou pegajosos.

Quando é preciso repor o abrilhantador?

A própria máquina de lavar louça assinala quando for preciso repor o abrilhantador. Um sinal luminoso na placa da máquina de lavar louça assinala quando for preciso repor.

Não deve utilizar sal se a sua máquina de lavar louça não precisar. Neste caso, o indicador luminoso estará permanentemente ligado.

Uma vez assinalada a dose, é preciso encher o depósito até ao máximo, sem transbordar. Se isso acontecer, limpe os restos com um pano.

A louça não fica mais limpa por deitar mais abrilhantador. Pelo contrário, podem dar-se manchas por excesso.

Detergente

Adiciona-se o detergente no depósito localizado na parte interna da porta, junto do depósito de abrilhantador.

Alguns programas precisam ainda de se colocar parte da dose no compartimento localizado na tampa do depósito.

Existem detergentes em pastilhas, em pó, e líquidos.

Pode consultar a quantidade de detergente na tabela de programas.

Se utiliza detergente em pastilhas em vez de produtos tradicionais (grãos de sal, detergente em pó, abrilhantador líquido), é possível experimentar uma menor eficácia na lavagem, especialmente em programas curtos e/ou em temperaturas baixas de lavagem.

Se observa problemas na performance do lava-louças (por exemplo, camada branca na cuba ou na louça, depósitos de sal, ou baixa eficácia na secagem), recomendamos utilizar produtos tradicionais. É conveniente lembrar que se finalmente decide utilizar sal tradicional, serão precisas modificações para maximizar o rendimento do eletrodoméstico. Possivelmente irá encontrar uma ligeira camada branca na cuba e na louça.

Se deseja utilizar produtos combinados em pastilha, leia atentamente as instruções e recomendações constantes na embalagem!

Se tiver qualquer dúvida, consulte o fabricante do produto de limpeza.

Para reclamações diretamente relacionadas com a aplicação dos produtos referidos não poderemos oferecer qualquer serviço de garantia!

LOUÇA: TIPOS E COLOCAÇÃO

Nem toda a louça é apta para as máquinas de lavar louça. Não é recomendável meter peças de madeira ou barro, nem as de plástico não resistentes ao calor.

Os talheres em aço inoxidável podem ser lavados sem nenhum problema; no entanto, tenha cuidado com os talheres de prata para que não estejam em contacto entre os mesmos, visto que poderiam aparecer com algumas manchas.

As peças de alumínio podem ficar descoloradas com o tempo.

O desenho da porcelana decorada pode desgastar-se se não for de primeira qualidade.

Só se deve meter cristal apto para a máquina de lavar louça.

Certifique-se de que a louça é apta para máquina de lavar louça.

Colocação da louça

É muito importante colocar adequadamente a louça nos cestos, isso garante uma lavagem perfeita.

O cesto inferior é para as peças mais sujas e resistentes: panelas, travessas e pratos. Certifique-se de que existe espaço entre os mesmos para que o jacto de água chegue aos mesmos. As panelas devem ser colocadas viradas para baixo.

Se o seu modelo possui suportes rebatíveis, poderá utilizá-lo na posição vertical para lavar pratos e na posição horizontal para peças grandes, como panelas.

IMPORTANTE

Os pratos fundos são colocados à esquerda e os planos à direita. Comece a carregar os pratos da parte mais de fora do cesto para dentro. Os pratos não devem tocar-se.

Os talheres, à exceção das facas, devem ser colocados no cesto para os talheres com o cabo para baixo.

No cesto superior, colocam-se as peças mais delicadas, como taças, copos, porcelana ou cristal e pratos de tamanho standard. Existe uma zona destinada particularmente aos talheres compridos. Do mesmo modo, existem suportes que, postos na vertical, servem para colocar copos.

Ao escolher o programa Express ou a funcionalidade Carga Acima, coloque a louça no cesto superior.

Caso contrário, se escolher a função Carga Abaixo, coloque-a apenas no cesto inferior.

Certifique-se de que, uma vez carregado o lava-louças, os aspersores rodem sem qualquer obstáculo e de que os talheres não possam interferir na abertura da tampa do depósito de detergente.

Regulação dos cestos

Os cestos podem ser regulados em função da carga.

O cesto superior pode ser colocado a duas alturas diferentes, de forma a que se possam lavar pratos de diferentes tamanhos.

Na posição alta poderá lavar no cesto superior pratos normativos de até 19 cm e, no inferior, de 31 cm. Colocando o cesto superior na posição baixa, poderá lavar pratos de até 24 cm acima e de 26 abaixo.

a Cesto superior modelo A:

Pode ser regulado sem necessidade de retirá-lo das suas calhas, incluindo com a louça colocada. Tanto para subir como para descer da posição, deverá puxar o cesto para cima, segurando-o pelas asas laterais.

Certifique-se de que os dois lados estão à mesma altura; se não for assim, nivele-o.

Retire o batente que impede que as rodas saiam do cesto da calha. Puxe o cesto para si e retire-o. Coloque o cesto à altura pretendida. Volte a colocar o batente na sua posição original, certificando-se de que este chega ao fundo longitudinal na calha; ouve-se um “click” seco ao fechar.

Para selecionar o programa de lavagem, deve seguir os seguintes passos:

Abra a porta da máquina de lavar louça.

Accione ON na máquina de lavar louça.

Selecione o programa de lavagem com a tecla PROG.

Nos modelos sem visor, acende-se um piloto que indica qual é o programa selecionado, e nos modelos com visor, o número do programa selecionado aparece no visor precedido pela letra “P”.

PROG

SEM VISOR

COM VISOR

Possui vários tipos de programas em função do modelo da máquina de lavar louça.

É muito importante selecionar bem o programa de lavagem em função da sujidade, da quantidade e do tipo de louça.

PROGRAMA	SIMBOLO	TEMPERATURA (°C)	TIPO DE LOUÇA	QUANTIDADE DE DETERGENTE (gr)	CONSUMO TOTAL KWh *
Prilavagem P1		Frio	Para louça que não se vá lavar imediatamente	Sem detergente	0,007 KWh
Intensivo P2		70	Para louça e panelas muito sujas	25+15	1,4 KWh
Normal o Auto P3		65	Para louça suja	25+5	1,2 KWh
		55-65
Econímico** P4		50	Para louça pouco suja	25+5	1,05 KWh
Ripido P5		55	Para louça muito pouco suja	25	0,79 KWh
Misto P6	Mix	50	Para louça suja e delicada	25+5	0,87 KWh
Express*** P7		40	Para louça muito pouco suja colocada só no cesto superior	20	0,3 KWh
Hygienizer P8		75	Para optimizar a eliminação de bactérias	25+5	1,6 KWh

25 gr. de detergente em pó não concentrado equivale a uma colher e meia de sopa rasa ou uma pastilha de detergente.

Para detergentes em pastilhas e líquidos siga as recomendações do fabricante de detergentes.

* Valores para motor de 60W e 12 talheres. ** O programa económico, segundo norma EM-50242, é de maior duração que o resto de programas; no entanto, é o de menor consumo de energia e o que mais respeita o meio ambiente. Um sinal luminoso e um apito contínuo, durante 3 segundos, indicam o fim do programa. *** No programa express deve ser utilizado detergente em pó ou líquido cuja dissolução é ideal.

4 SELEÇÃO DAS FUNÇÕES ADICIONAIS

As funções de lavagem devem ser sempre selecionadas depois de escolher o programa de lavagem. Qualquer mudança de programa durante a seleção anula as funções previamente selecionadas.

Estas funções permitem ajustar ao máximo a carga, os tempos e os consumos da lavagem.

As funções adicionais dependem dos modelos:

Tecla: Atraso horário

Permite atrasar o início da lavagem. Há modelos que atrasam a lavagem 3, 6 ou 9 horas. Neste caso, premindo a tecla de atraso horário acende-se um piloto que indica a opção selecionada.

Noutros modelos pode ser selecionado o tempo que quiser atrasar na lavagem de 1 a 19 horas com intervalo de 1 hora. Ideal para tarifa noturna.

Nestes modelos, premindo a tecla de atraso horário, o display vai indicar quantas horas deseja atrasar o começo da lavagem.

Tecla: Carga acima / abaixo (Duo-Zone)

Só se utiliza metade da capacidade da máquina de lavar louça. Carga Acima, no cesto superior, para as peças mais delicadas, e Carga Abaixo, no cesto inferior, para panelas ou louça muito suja. Válido em todos os programas.

Tecla: Meia Carga Permite lavar meia carga só no cesto superior. Válido em todos os programas.

IMPORTANTE

Se durante a seleção de funções adicionais se muda de programa ou se prime a tecla ON / OFF, anulam-se todas as funções seleccionadas.

5 ACIONAMENTO

Ao seleccionar o programa de lavagem e seleccionar as funções adicionais, feche a porta da máquina de lavar louça e automaticamente começa a funcionar.

Quando a máquina de lavar louça estiver em funcionamento e...

• Quiser introduzir mais uma peça na máquina de lavar louça.
• Quiser modificar o programa de lavagem.
• Abra a porta da máquina de lavar louça.
• Introduza a peça na máquina de lavar louça e/ou modifique o programa de lavagem.
• Feche a porta da máquina de lavar louça.

NOTA: Por questões de segurança o programa reinicia-se passados alguns segundos.

Exceptuando se a modificação interferir na duração do programa de lavagem seleccionada ou se a opção for de atraso. Então dever-se-ia passar pela tecla ON/OFF (☐), para poder modificar o seu estado.

6

FIM DO PROGRAMA

Ao finalizar o programa, a máquina de lavar louça emite um apito contínuo durante 3 segundos. Ao abrir a porta da máquina de lavar louça, pode verificar o final da lavagem ao comprovar um sinal luminoso na placa.

Deve-se desligar sempre a máquina de lavar louça acionando a tecla OFF.

MODELOS DISPLAY

CORTES NA ALIMENTAÇÃO ELÉTRICA

Se houver um corte de energia, ao restabelecer-se o mesmo, a máquina de

lavar louça continua o seu funcionamento normal no ponto onde tiver parado

(tem memória mínima de 12 horas, de acordo com os modelos).

8

CONSELHOS BÁSICOS

Há uma série de perguntas que se deve ter sempre em conta. Se assim o fizer, alargará a vida da máquina de lavar louça e melhorará a qualidade da lavagem.

a) Encha a máquina de lavar louça. Tente aproveitar ao máximo a capacidade da máquina de lavar louça. Deste modo, reduzem-se os consumos de água e eletricidade e diminui o nível sonoro do seu eletrodoméstico. b) Coloque bem a louça. Para que a qualidade da lavagem seja ideal, os aspersores devem girar sem nenhum tipo de obstáculos. Do mesmo modo, as peças devem estar corretamente colocadas para que o jato de água lhes chegue. c) Escolha do programa. Escolha bem o programa de lavagem, assim como as funções adicionais, de acordo com as suas necessidades.

MÁQUINA DE LAVAR LOUÇA

MANUTENÇÃO E LIMPEZA DO APARELHO

É recomendável realizar habitualmente as operações de limpeza para alargar a vida da sua máquina de lavar louça. De três em três meses deve realizar as seguintes operações.

• Limpeza do filtro.
• Limpeza dos distribuidores.
• Limpeza interior.
• Limpeza exterior. Desta forma alargará a vida da sua máquina de lavar louça.

IMPORTANTE

Deixe a máquina de lavar louça aberta se tiver previsto ausentar-se durante um longo período de tempo, para que o ar circule livremente pelo interior da máquina.

1

LIMPEZA DO FILTRO DE LAVAGEM

O filtro é composto por duas ou três peças, (de acordo com o modelo): filtro interno, filtro externo e o protector dos filtros. Encontra-se na parte baixa da máquina de lavar louça por baixo do cesto inferior.

a Depois de retirar o cesto inferior, desmonta-se o filtro interno girando-o para a esquerda e puxando para cima. b Retirar o filtro externo. C Retirar o filtro protector (de acordo com modelos). d É de vital importância colocar bem os filtros. Assegurar o protector dos filtros no seu lugar. Encaixa-se o filtro externo no seu sítio. Coloca-se o filtro interno no orifício e gira-se para a direita até chegar ao limite.

Limpar cada três meses o terceiro aspersor (segundo modelo), o aspersor superior e o aspersor inferior. Desmontagem dos aspersores:

a

Para desmontar o terceiro aspersor, pressione para cima e desenrosque-o.

b

O aspersor superior encontra-se montado no cesto superior. Para o desmontar é preciso desenroscar completamente.

C

Para desmontar o aspersor inferior, afrouxar para a esquerda a porca inferior, em seguida puxe dele para cima.

Todos devem ser limpos num jacto de água utilizando uma esponja suave.

Os orifícios de saída da água devem estar bem limpos. Se algum deles está obstruído, desentupa-o. Monte os aspersores.

Antes de levar a cabo qualquer operação de limpeza ou manutenção, é aconselhável desligar a máquina de lavar louça da rede eléctrica.

LIMPEZA DO INTERIOR DO APARELHO

É preciso limpar a máquina de lavar louça de três em três meses para eliminar a sujidade estancada dentro

da máquina. Em vez de usar detergente é preciso utilizar limpa-máquinas,

(siga as instruções do fabricante para a sua utilização).

LIMPEZA DO EXTERIOR DO APARELHO

Para limpar o exterior utilize um pano húmido com água ensaboada. Utilize produtos que não risquem e não sejam abrasivos. Secar com um pano.

Por segurança, verifique se a máquina não está a trabalhar durante a limpeza.

LOCALIZAÇÃO e SOLUÇÃO DE PROBLEMAS

Se detectar algum problema na utilização da máquina de lavar louça, provavelmente possa resolvê-lo depois de consultar as indicações que se seguem.

Se assim não for, entre em contacto com o SERVIÇO DE ASSISTÊNCIA TÉCNICA oferecendo-lhe a maior informação possível.

Quando a máquina de lavar louça detetar um funcionamento defeituoso, avisa-o com sinais acústicos ou visuais, de acordo com o modelo. No canto superior da porta da máquina de lavar louça (de acordo com os modelos) existe uma tabela indicativa com a identificação das possíveis incidências.

(F1) Modelos com display. Nestes modelos, a identificação aparece com a letra “F” seguida de um número (de 0 a 9).

1 ••• Modelos sem display. Quando houver um funcionamento defeituoso, a máquina de lavar louça emitirá uma série de apitos, acende-se em segundos e, seguidamente, voltam a tocar. Poderá identificar o tipo de funcionamento defeituoso contando o número de apitos (1 •••, Porta aberta; 2 •••, Não entra água; e assim sucessivamente).

Para o lava-louças cessar de emitir bips, abra a porta; e se deseja voltar a ouvir os bips, volte a premir o botão PROG.

De acordo com o tipo de funcionamento defeituoso, entre em contacto com o SAT informando-o do problema.

FUNCTIONAMENTO DEFEITUOSO	MODELO COM DISPLAY	MODELO SEM DISPLAY
		N.° APITOS
Fechar porta	F1	1
Não entra água	F2	2
Não despeja	F3	3
Transbordo	F4	4
Sobreaquecimento	F5	5
Não aquece	F6	6
Erro temperatura	F7	7
Erro press água	F8	8
Não distribui	F9	9
Controlo	F0	10

Se premir o botão on/off, anulará a série de sinais sonoros e o mau funcionamento.

- Porque é que a máquina de lavar louça não se liga?

Pode ser devido a:

– Não haver tensão na rede elétrica. – Não se ter metido bem a ficha. – Os fusíveis da instalação elétrica estarem “saltados”. - A máquina de lavar louça não estar ligada à rede elétrica. - Não se ter premido a tecla de On / Off (o indicador luminoso desta tecla deve estar ligado de forma fixa). - A porta da máquina de lavar louça estar mal fechada. – Não se ter premido a tecla de arranque.

- A máquina de lavar louça liga-se mas não entra água.

Pode ser devido a:

– Não haver água na rede. - A torneira de passagem estar aberta. - O filtro da electroválvula de entrada de água estar obstruído.

- Não descarrega, fica água dentro do compartimento.

Pode ser devido a:

• A descarga estar entupida ou mal instalada.
• O tubo de descarga estar entupido ou dobrado.
• Os filtros estarem obstruídos.
• O programa selecionado não ter acabado (esperar até terminar).

- Não se apaga o piloto de falta de sal

Pode ser devido a:

• Falta de sal. Adicione sal e mexa com uma colher.
• A dureza da água não ser superior a 7DH, pelo que não precisa de usar sal e, neste caso, o piloto permanece sempre ligado.

- Ficam restos de detergente no dosificador ou na contraporta

Pode ser devido a:

– Algum elemento da louça impedir a abertura do dosificador. - O detergente estar caducado ou não ser o adequado. – Os aspersores tropeçam com algum elemento da haste. – Os orifícios dos aspersores estão entupidos. - O depósito do detergente estar húmido ao colocar o detergente. O depósito deve estar seco.

- Forma-se espuma não habitual

– Deitou detergente de lavagem à mão em vez do especial de máquina de lavar louça.

- Gasta muito sal

Pode ser devido a:

• A tampa do sal não estar bem fechada.
• O nível de consumo de sal não estar ajustado corretamente.

- A máquina de lavar louça produz ruídos estranhos

Pode ser devido a:

– Não se ter colocado a louça corretamente. – Os aspersores tropeçam com algum elemento da haste.

2

PROBLEMAS COM A EFICÁCIA DE LAVAGEM

- Restos de sujidade ou de alimentos na louça

Pode ser devido a:

• O filtro de lavagem estar colocado incorretamente, sujo ou obstruído.
• Os orifícios dos aspersores estão sujos ou os aspersores estão bloqueados com alguma peça da louça.
• O detergente não ser o adequado ou ser insuficiente.
• A louça não estar colocada corretamente. Há peças em contacto com outras. – Existir um excesso de carga nos cestos.
• O programa de lavagem não ser o adequado.
• A descarga estar bloqueada.
• As peças terem restos de comida excessivamente secos.

• A louça fica branca

Pode ser devido a:

• Insuficiente detergente ou abrilhantador.
• A tampa do depósito de sal estar mal fechada. – O depósito de sal não tem água nem sal.
• O descalcificador não está ajustado correctamente de acordo a dureza do água.
• Se tiver utilizado um detergente livre de fosfato. Realizar uma prova com detergente com fosfato.

- A louça não fica seca

Pode ser devido a:

• Falta de abrilhantador.
• A regulação do abrilhantador não ser a adequada.
• A louça estar mal colocada.
• Se ter retirado a louça demasiado cedo.
• O programa de lavagem não ser o adequado.

- O vidro ou o cristal fica com riscos

Pode ser devido a:

• As peças não serem aptas para máquina de lavar louça.
• O detergente não ser o adequado.

- O vidro ou o cristal fica com aspecto opaco

- O abrilhantador é insuficiente.

- Nos copos e talheres existem pelos e os copos apresentam um aspecto metálico

- Dosagem excessiva de abrilhantador.

- As peças de aço inoxidável ou de aço fino têm manchas

Pode ser devido a:

• As peças não serem aptas para máquinas de lavar louça.
• A louça não estar bem colocada.
• Se ter utilizado demasiado detergente.
• Aço de baixa qualidade.
• Existir um excesso de sal na água de lavagem. Feche correctamente a tampa do depósito de sal.

INFORMAÇÃO PARA A GESTÃO CORRECTA DOS RESÍDUOS DE APARELHÓS ELÉCTRICOS E ELECTRÓNICOS

Ao final da vida útil do aparelho, este não deve ser eliminado junto com os resíduos domésticos gerais.

Pode entregar, sem qualquer tipo de custo, em centros específicos de recolha, diferenciados pelas administrações locais, ou distribuidores que facilitem este serviço.

Eliminar um resíduo de electrodoméstico em separado representa evitar possíveis consequências negativas para o meio ambiente e para a saúde, provocadas por uma eliminação inadequada, e permite um tratamento e reciclagem dos materiais que o compõem, obtendo uma poupança importante de energia e recursos.

Para evidenciar a obrigação de colaborar numa recolha selectiva, o produto aparece marcado tal como se mostra como advertência de não utilização de contentores tradicionais para a sua eliminação.

Para mais informação, entre em contacto com a autoridade local ou com a loja onde tiver adquirido o produto.

INSTALAÇÃO E MONTAGEM

1 DESEMBALAR A MÁQUINA DE LAVAR LOIÇA

DESEMBALAR
