Tipo de produto	Forno embutível
Marca	Indesit
Modelo	FM 10 RK.C RA
Dimensões (L x A x P)	59.5 cm x 59.5 cm x 55 cm
Peso líquido	32 kg
Alimentação elétrica	230 V / 50 Hz
Potência máxima	2500 W
Capacidade útil	65 L
Classe energética	A
Consumo energético (convencional)	0.85 kWh
Consumo energético (calor circulante)	0.72 kWh
Funções de cozedura	Calor circulante, grelha, base, tecto, descongelação, turbo grelha
Tipo de limpeza	Catalítico (paredes laterais)
Segurança	Bloqueio de porta, segurança crianças, paragem automática
Iluminação interior	Lâmpada halogénea 40 W
Acessórios incluídos	Grelha, tabuleiro, espeto rotativo
Material da porta	Vidro temperado amovível
Índice de reparabilidade	6.8 / 10
Disponibilidade de peças sobressalentes	Sim, através do serviço Indesit

Perguntas frequentes - FM 10 RK.C RA INDESIT

Como efetuar a primeira ignição do forno Indesit FM 10 RK.C RA?

Antes da primeira utilização, aqueça o forno vazio durante 30 minutos à temperatura máxima para eliminar os odores de fabricação. Depois, deixe arrefecer e limpe o interior com um pano húmido.

Quais são as diferentes funções de cozedura disponíveis?

Este forno oferece vários modos: calor circulante para uma cozedura homogénea, grelha para dourar, base e tecto para pastelaria, descongelação a temperatura suave, e turbo grelha combinando ar forçado e grelha.

Como limpar as paredes catalíticas do forno?

As paredes catalíticas são autolimpantes. Para as manter, limpe os resíduos com um pano húmido após cada cozedura. Não utilize produtos abrasivos nem vinagre. Se necessário, aqueça o forno vazio para ativar a autolimpeza.

O que fazer se o forno não aquecer?

Verifique primeiro se o aparelho está corretamente ligado e se o disjuntor não disparou. Certifique-se de que a porta está bem fechada e que o bloqueio não está ativado. Se o problema persistir, contacte o serviço pós-venda.

O forno possui um bloqueio de segurança para crianças?

Sim, este modelo está equipado com um bloqueio de segurança para crianças. Para ativar, mantenha premida a tecla 'Lock' durante 3 segundos até que o indicador acenda. A porta e os comandos ficam então bloqueados.

Que tipo de lâmpada é necessário para substituir a iluminação interior?

Utilize uma lâmpada halogénea do tipo G9, 40 W, resistente a 300°C. Desligue o aparelho antes de substituir a lâmpada. Retire a tampa de vidro e aparafuse a nova lâmpada.

Como ajustar o temporizador e a programação automática?

Prima o botão 'Temporizador' para ajustar o tempo de cozedura. Use as setas '+' e '-' para ajustar. Para uma programação diferida, prima 'Fim de cozedura' e ajuste a hora de fim. O forno arranca em diferido.

Porque é que a porta do forno está muito quente durante a cozedura?

É normal: a porta de vidro temperado pode aquecer até 80°C. O duplo vidro limita a temperatura exterior, mas evite contacto prolongado ao abrir. Use luvas de cozinha.

Qual é o nível de ruído deste forno?

O ventilador de arrefecimento e a circulação de ar geram um ruído de cerca de 50 dB, comparável ao de um frigorífico. O som é mais forte durante os ciclos de calor circulante ou de pirólise.

Como obter peças sobressalentes para este modelo?

As peças sobressalentes estão disponíveis diretamente junto da Indesit através do seu site ou ligando para o serviço ao cliente. Utilize o número do modelo FM 10 RK.C RA e o código do produto (visível na placa de características) para encomendar.

MANUAL DE UTILIZADOR FM 10 RK.C RA INDESIT

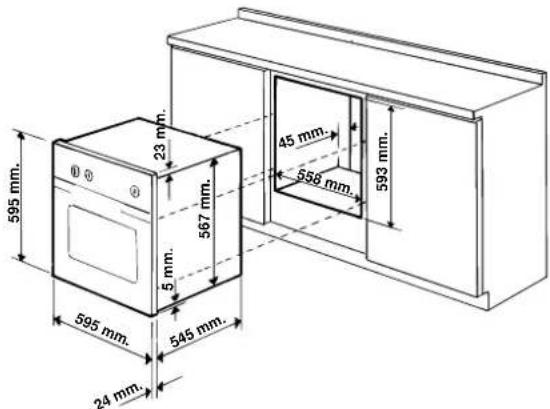

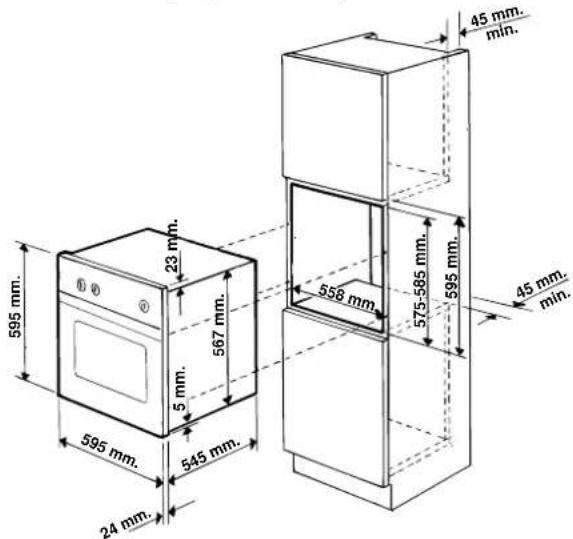

Forno de encaixar Instalação e uso

Agradecemos a sua escolha de um produto Indesit, seguro e realmente fácil de utilizar. Para conhecê-lo, utilizá-lo da melhor maneira e durante longo tempo, é aconselhável, antes de utilizar o aparelho, ler atentamente as advertências contidas no presente folheto, que fornecem importantes indicações relativas a segurança na instalação, na utilização e na manutenção. Guarde cuidadosamente este folheto para consultas futuras. Obrigado

Visto de perto

A. Painel de comandos B. Selector das funções de cozedura C. Selector para a temperatura de cozedura D. Selector do contador de minutos (presente somente em alguns modelos) E. Luz indicadora de funcionamento do forno (presente somente em alguns modelos) - Se estiver acesa significa que a fase de aquecimento até a temperatura definida.

F. Bandeja pingadeira ou plano de cozedura

G. Grelha da prateleira do forno H. Carris de deslizamento para bandejas pingadeiras e grelhas

Como utilizar

O forno de múltiplas funções une em um único aparelho as vantagens dos tradicionais fornos de convecção natural: "estáticos" às dos modernos fornos de convecção forcada: "ventilados".

Trata-se de um aparelho extremamente versátil que possibilita escolher de modo fácil e seguro entre 5 diferentes métodos de cozedura. A selecção das várias funções proporcionadas é realizada mediante os botões de selecção "B" e do termostato "C" que há no painel.

Atenção: A primeira vez que o acendem, aconselhamos deixar funcionar a vácuo o forno aproximadamente durante meia hora com o termostato posto à temperatura máxima e a porta fechada. Logo depois, passado esse tempo, desligá-lo, abrir a porta do forno e ventilar o local. O cheiro que às vezes se sente durante esta operação deve-se à evaporação das substâncias usadas para proteger o forno durante o período entre a produção e a instalação do produto.

Atenção: Utilize a primeira prateleira a partir de baixo, e coloque a bandeja pingadeira fornecida, para a colecta do suco e/ou gordura derretida, somente se cozer no grill ou com espeto giratório (presente somente em alguns modelos). Para as demais coseduras, nunca utilize a primeira prateleira de baixo e nunca apoie objectos no fundo do forno enquanto estiver a coser, porque poderá causar danos ao esmalte do forno. Coloque sempre os recipientes de cosedura (formas, películas de alumínio etc. etc.) na grelha fornecida com o aparelho apropriadamente colocada nos carris do forno.

Forno Estático

Posição do seletor do termostato "C": entre 60°C e Máx. Nesta posição acendem-se os dois elementos aquecedores inferior e superior. É o clássico forno da avó que entretanto foi melhorado a um nível excecional de distribuição da temperatura e de diminuição dos consumos. O forno estático continua insuperável se for para cozer pratos com ingredientes constituídos por dois ou mais elementos que se combinem para formarem um prato único, como por exemplo: couves com costeleta de porco, bacalhau com hortaliças, peixe com hortaliças, carne de vitela com arroz etc. Obtêm-se ótimos resultados na preparação de pratos à base de carne de vaca ou vitela, tais como: carne na brasa, febras, goulash, caça, coxa e lombo de porco etc., que necessitarem de cozedura lenta e frequentemente deitar-lhes líquidos. Em todo o caso, continua a ser o melhor sistema de cozedura para doces, frutas e para pratos com recipientes tampados específicos para assar no forno. Na cozedura com forno estático, utilize apenas uma prateleira, porque se empregar mais de uma, a distribuição da temperatura será má. Se utilizar mais de uma prateleira, a disposição das prateleiras poderá equilibrar a quantidade de calor entre a parte superior e a inferior. Se a cozedura precisar de mais calor por baixo ou por cima, utilize respetivamente as prateleiras superiores ou inferiores.

Forno Ventilado

Posição seletor termostato "C": Entre 60°C e Máx. Ativam-se os elementos de aquecimento e entra em funcionamento a ventoinha. O calor é constante e uniforme

no inteiro forno, o ar coze e cora os alimentos de modo uniforme em todos os pontos. É possível cozer contemporaneamente pratos mesmo diferentes, desde que as temperaturas de cozedura sejam similares. É possível utilizar até 2 prateleiras contemporaneamente no máximo, a obedecer às advertências apresentadas no parágrafo "Cozedura contemporânea em mais de uma prateleira".

Esta função é especialmente indicada para pratos gratinados ou para pratos que necessitarem de cozedura durante bastante tempo, como por exemplo: lasanha, macarrão com molho denso, frango assado com batata etc. Obtêm-se notáveis vantagens ao assar carne porque a melhor distribuição da temperatura possibilita empregar temperaturas mais baixas que reduzem a dispersão da humidade natural e a carne fica mais macia e diminui menos de peso. O modo ventilado é especialmente aconselhado para peixe, que pode ser cozido com poucos temperos, mantendo inalterados o seu aspeto e sabor.

Sobremesas: resultados seguros são obtidos ao assar bolos com levedo.

A função "ventilado" também pode servir para descongelar rapidamente carnes brancas ou vermelhas ou pão, se a temperatura for colocada em 80 °C. Para descongelar comidas mais delicadas, coloque a 60° C, ou empregue apenas a circulação de ar frio com o seletor termostato deixado em 0°C.

Forno "de cima"

Posição do seletor do termostato "C": Entre 60°C e Máx. Acende-se o elemento aquecedor superior.

Esta função pode ser utilizada para retoques na cozedura.

Grelhador /

Posição do seletor do termóstato "C": Máx.

Acende-se o elemento aquecedor superior central.

A temperatura muito alta e direta do grelhador possibilita dourar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grelhador é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres etc. ...

Alguns exemplos de utilização estão apresentados no parágrafo "Conselhos práticos para a cozedura".

Grelhador Ventilado

Posição do seletor do termóstato "C": Entre 60°C e Máx. Acende-se o elemento aquecedor superior central e a ventoinha começa a funcionar. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. São obtidos excelentes resultados se utilizar o grelhador ventilado para espetinhos mistos de carne e hortaliças, chouriços, costelas de porco, costeletas de cordeiro, frango com piripíri, codorna com salva, filé de porco etc...

Para peixes, o grelhador ventilado é insuperável para cozer fatias de cherne, de atum, de peixe espada, chocas recheadas etc...

O contador de minutos (D) (presente somente em alguns modelos)

Para utilizar o contador de minutos é necessário dar corda na campainha, para tanto, rode o botão "D" uma volta inteira na direção horária; e, em seguida, volte até , para marcar o tempo desejado, ao fazer coincidir a referência fixa do painel com o número correspondente aos minutos desejados.

A luz do forno

Acende-se se rodar o seletor "B" até o símbolo. Ilumina o forno e permanece acesa enquanto estiver a funcionar qualquer dos elementos elétricos de aquecimen-

to do forno.

Ventilação de refrigeração

A fim de obter uma redução das temperaturas externas, alguns modelos são equipados com ventoinha de arrefecimento que se activa automaticamente com o forno quente.

Quando a ventoinha estiver a funcionar, pode ser que se ouça um jacto de ar a sair entre o painel frontal e a porta do forno.

Observação: No final da cozedura, a ventoinha permanece ligada até o forno ter arrefecido suficientemente.

Como mantê-lo em forma

Antes de cada operação de limpeza, desligue o aparelho da alimentação eléctrica.

Para uma longa duração do forno é indispensável realizar frequentemente uma cuidadosa limpeza geral, lembre-se que:

• Para a limpeza não utilizar aparelhos a vapor.
• As peças exteriores esmaltadas ou inoxidáveis devem ser lavadas com água morna sem usar pós abrasivas nem substâncias corrosivas que poderão estragá-las. O aço inoxidável poderá manchar-se. Se for difícil tirar as manchas, empregue produtos específicos a venda normalmente no comércio. Aconselha-se enxaguar com muita água e enxugar após a limpeza.
• O interior do forno deve ser limpado, preferivelmente todas as vezes que terminar de utilizá-lo, enquanto ainda estiver quente, empregue água quente e detergente, enxagúe e, em seguida, enxugue com cuidado usando um pano macio. Evite utilizar detersivos abrasivos (por exemplo produtos em pó etc. ...), esponjas abrasivas de limpeza de loiça e ácidos (por exemplo contra calcário etc. ...), porque poderão estragar o esmalte. Se a sujidade for muito difícil de tirar, use um produto específico para limpeza de forno, segundo as instruções apresentadas na embalagem do produto.
• Se usar o forno durante muito tempo, pode ser que se forme condensação. Enxugue-a com um pano macio.
• Ao redor da abertura do forno, uma guarnição em borracha garante um funcionamento correcto do mesmo. Portanto periodicamente verifique o estado desta guarnição. Se for necessário, limpe-a mas evite usar produtos ou objectos abrasivos. Se houver danos, contacte o Centro de Assistência Técnica mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado.
• Nunca forre o fundo do forno com folhas de alumínio, porque a acumulação de calor consequente perturbará a cozedura e também danificará o esmalte.
• Limpe o vidro da porta do forno utilizando produtos e esponjas não abrasivas e enxugue com um pano macio.

Como tirar a porta do forno

Para uma limpeza mais cuidadosa, é possível tirar a por-

ta do forno. Proceda da seguinte maneira:

• abra inteiramente a porta;
• levante e rode as alavancas situadas nas duas dobradiças;
• segure a porta dos dois lados exteriores e feche-a de novo de vagar mas não inteiramente;
• puxe a porta na direcção de si a tirá-la do lugar;

Monte a porta realizando na ordem contrária as operações acima descritas.

Troca da lâmpada no vão do forno

• Desligue o forno da rede de alimentação através do interruptor omnipolar utilizado para a ligação do forno ao sistema eléctrico, ou desligue a ficha, se for acessível;
• Desatarraxe a tampa de vidro do porta-lâmpada;
• Desatarraxe a lâmpada e substitua-a por uma resistente à alta temperatura (300°C) que tenha as seguintes características:
• Tensão 230/240 V.
• Potência 25 W.
• Bocal E14

Aparafuse a tampa de vidro e ligue novamente o forno à rede elétrica.

Conselhos práticos para a cozedura

O forno oferece uma vasta gama de possibilidades que permitem cozinhar todos os alimentos da melhor maneira. O tempo e a experiência permitirão aproveitar ao máximo este aparelho tão versátil, portanto as notas seguintes constituem apenas indicações gerais que poderão ser ampliadas com a experiência pessoal.

Pré-aquecimento

Se for necessário aquecer previamente o forno, em geral todas as vezes que for assar pratos com levedo, é possível utilizar a função ventilado, que possibilita chegar à temperatura desejada em pouco tempo e com baixos consumos.

Depois de colocar o que for assar dentro do forno, será possível passar para a função de cozedura mais indicada.

Cozedura simultânea em várias prateleiras

Se quiser cozinhar em duas prateleiras, utilize somente a função ventilado, que é a única que consente esta possibilidade.

• O forno é equipado com 5 planos. Na cozedura ventilada utilize duas das três prateleiras, a primeira em baixo e a última em cima estão inseridas diretamente na área mais quente que poderá provocar queimaduras nos alimentos delicados.
• Utilize normalmente a 2ª e a 4ª prateleira a partir de baixo, coloque na 2ª prateleira os alimentos que requerem mais calor. Por exemplo, no caso da cozedura de um assado de carne simultaneamente com outros alimentos, coloque o assado na 2ª prateleira e deixe a 4ª para alimentos mais delicados.
• Na cozedura simultânea de alimentos que têm tempos e temperaturas de cozedura diferentes, marque uma temperatura intermediária às duas, coloque os alimentos mais delicados na 4ª prateleira e tire primeiro do forno o alimento com tempo de cozedura mais rápido.
• Utilize o tabuleiro na prateleira inferior e a grelha na superior.

Utilização do grill

O forno multifuncional coloca à disposição 2 possibilidades diferentes de grelhar, mas exclusivamente com a porta do forno fechada.

Utilize a função grill e coloque a comida no centro da grelha (colocada na 3ª ou na 4ª prateleira a partir de baixo), porque fica acesa somente a parte central da resistência superior.

Utilize a primeira prateleira a partir de baixo, colocando a bandeja pingadeira fornecida para a coleta do suco e/ou gordura derretida.

Quando utilizar esta função, é recomendável colocar o termostato no máximo. Entretanto, isto não quer dizer que não é possível utilizar temperaturas mais baixas; é suficiente colocar o seletor do termostato na temperatura desejada.

A posição / "grill ventilado" é utilíssima para grelhados rápidos, distribui o calor emitido pelo grill e assim possibilita contemporaneamente dourar a superfície e também cozer bem a parte de baixo.

Também é possível utilizá-la na parte final da cozedura de pratos que necessitarem dourar a superfície; por exemplo, é ideal para dourar massa assada no fim da cozedura.

Ao utilizar esta função, coloque a grelha na 2ª ou 3ª prateleira a partir de baixo (veja a tabela de cozedura); posteriormente, para a coleta da gordura derretida e para evitar formar fumo, coloque a bandeja pingadeira na 1ª prateleira a partir de baixo.

Importante: efetue a cozedura no grill com a porta do forno fechada; desta maneira obterá, além de melhores resultados, uma sensível economia de energia (aproximadamente 10%).

Quando utilizar esta função, é recomendável colocar o termostato em 200 °C, porque esta é a condição de performance ideal, que se baseia na irradiação dos raios infravermelhos. Entretanto, isto não quer dizer que não é possível utilizar temperaturas mais baixas; é suficiente colocar o seletor do termostato na temperatura desejada.

Portanto, os melhores resultados na utilização das funções de grill são obtidos se colocar a grelha nas últimas prateleiras a partir de baixo (veja a tabela de cozedura); posteriormente, para a coleta da gordura derretida e para evitar formar fumo, coloque a bandeja pingadeira fornecida na primeira prateleira a partir de baixo.

Cozedura de sobremesas

Na cozedura de sobremesas, coloque-as sempre no forno já quente, depois de ter aguardado o fim do pré-aquecimento, indicado pela luz vermelha "E" que se apaga. Não abra a porta durante a cozedura, para evitar que o doce abaixo-se. Em geral:

Bolo muito seco

A próxima vez, aumentar a temperatura de 10°C e reduzir o tempo de cozedura.

O bolo abaixou-se

Bolo escuro por cima

Colocá-lo a uma altura inferior, selecionar uma temperatura mais baixa e deixá-lo cozer mais tempo.

Boa cozedura por fora mas mole por dentro

Utilizar menos líquido, reduzir a temperatura, aumentar o tempo de cozedura.

O doce não se solta da forma

Unte bem a forma e deite também na mesma um pouco de farinha ou utilize papel de forno.

"Assei em várias prateleiras (na função "ventilado") e não tudo assou-se uniformemente"

Regule para uma temperatura mais baixa. As prateleiras empregadas contemporaneamente podem ser tiradas a medida que ficarem prontas.

Cozedura de pizza

Para cozer pizzas utilize a função _ / "ventilado":

• Aqueça previamente o forno pelo menos 10 minutos.
• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• Não abra frequentemente o forno durante a cozedura.
• No caso de pizzas com muita cobertura (capricciosa, quatro estações), é aconselhável colocar o queijo mozzarella na metade da cozedura.
• Na cozedura de pizzas em duas prateleiras, utilize a 2a e a 4a com temperatura de 220°C e coloque-as dentro depois de ter aquecido o forno pelo menos durante 10 minutos.

Cozedura de peixe ou carne

Para carnes brancas, aves e peixe utilize temperaturas entre 180 °C e 200 °C.

Para a carne ficar bem cozida por fora e conservar o suco por dentro, é melhor começar com uma temperatura alta (200°C ~ 220°C) por pouco tempo, para depois diminuí-la sucessivamente.

Em geral, quanto maior for o pedaço de carne a ser assado, menor deverá ser a temperatura e mais longo o tempo de cozedura. Coloque a carne a ser cozida no meio da grelha e o tabuleiro que recolhe a gordura debaixo da grelha.

Instale a grelha na parte central do forno. Se desejar mais calor de baixo use a 1a prateleira a partir de baixo. Para obter assados saborosos (especialmente patos e caça), coloque uma camada de banha ou toucinho na carne, de modo que esteja na parte superior.

Posição do botão de selecção	Alimento a ser cozido Peso (Kg.)	Posição de cozedura prateleiras baixas	Tempo de pré-riscaldamento (minutos)	Posição do botão do termostato	Tempo de cozedura (minutos)
1 Estático/□	PatoCarne de vitela ou vaca assadaCarne de porco assadaBiscoitos (de massa tenra)Tortas doces	1313-1	33333	1515151515	200200200180180
2 Ventilado/□	Pizzas (em 2 prateleiras)LasanhaCordeiroFrango assado +batatasCavalaPlum cakeBigné (em 2 prateleiras)Biscoitos (em 2 prateleiras)Pão-de-ló (em 1 prateleira)Pão-de-ló (em 2 prateleiras)Tortas salgadas	1111110.50.50.51.01.5	2-432-4222-42-423	1510101010101010101015	220200180180180170190180170170200
3 Forno de Cima/□	Retoques na cozedura - 3/4 15 220 -
4 Grill/□	Linguado e chocasEspetinhos de calamares e camarãoFilé de bacalhauVerduras na grelhaBife de vitelaCosteletasHambúrgueresCavalaTostas	111111111n.° 4	4443/444444	555555555	MaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxMaxmax
5 Grill ventilado/□	Frango na grelhaChocas	1.51.5	33	55	200200

Obs.: os tempos de cozedura são indicativos e poderão ser modificados em função dos próprios gostos pessoais. Para cozedura no grill ou no grill ventilado, é necessário colocar a bandeja pingadeira sempre na 1a prateleira a partir de baixo.

A segurança um bom costume

Para garantir a eficiência e a segurança deste electrodoméstico:

• dirija-se exclusivamente aos centros de assistência técnica autorizados
• solicite sempre a utilização de peças de reposição originais
• Para deslocar o aparelho, ao fim de evitar prejuízos a pessoas e ao próprio produto, utilizar sempre apropriadas empunhaduras criadas aos lados do forno.
• Este aparelho foi concebido para utilização não profissional nas moradas e as suas características não podem ser modificadas.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• A segurança eléctrica deste aparelho é garantida somente quando o mesmo tiver sido correctamente ligado a um eficiente sistema de ligação à terra da maneira prevista pelas normas de segurança em vigor.
• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

Por serem fontes de perigo, evite que crianças e incapazes entrem em contacto com:

• os comandos e o aparelho em geral;
• as embalagens (saquinhos, poliestirol, pregos etc.);
• o aparelho, durante e logo após o funcionamento do forno e do grill, por causa do superaquecimento;
• o aparelho inutilizado (neste é preciso tornar inócuos os componentes que poderão ser perigosos).

É preciso evitar as seguintes operações:

• tocar o aparelho com partes do corpo húmidas;
• utilizá-lo com os pés descalços;
• puxar o aparelho ou o cabo de alimentação eléctrica para tirar a ficha da tomada de corrente;
• operações impróprias e perigosas;
• tapar as aberturas de ventilação ou de escoamento do calor;
• que o cabo de alimentação de pequenos electrodomésticos entrem em contacto com partes quentes do aparelho;
• a exposição aos elementos atmosféricos (chuva, sol);
• a utilização do forno para guardar utensílios;
• a utilização de líquidos inflamáveis nas proximidades;
• o emprego de adaptadores, fichas múltiplas e/ou extensões;
• tentativas de instalação ou reparação sem a intervenção de pessoal qualificado.

É absolutamente necessário dirigir-se a pessoal qualificado nos seguintes casos:

• instalação (segundo as instruções do fabricador);
• quando houver dúvidas sobre o funcionamento;
• troca de tomada eléctrica no caso de incompatibilidade com a ficha do aparelho.

É preciso dirigir-se aos centros de assistência técnica autorizados pelo fabricador nos seguintes casos:

• no caso de dúvida sobre o bom estado do aparelho, ao tirá-lo da embalagem;
• danos ou troca do cabo de alimentação eléctrica;
• anomalia ou mau funcionamento, solicite sempre peças de reposição originais.

É oportuno efectuar as seguintes operações:

• somente a cozedura de alimentos, evite outras operações;
• verifique o bom estado, logo após tirar da embalagem;
• Desligue o aparelho da rede de alimentação elétrica em caso de mau funcionamento e antes de quaisquer operações de limpeza ou manutenção;
• Quando não for utilizá-lo, desligue o aparelho da rede elétrica e feche a torneira do gás (se houver);
• Utilize luvas de forno para colocar e tirar recipientes do forno;
• Segure sempre a maçaneta da porta pelo meio, porque a ponta pode estar mais quente por causa de eventuais saídas de ar;
• Controle sempre que os botões estejam na posição “•”/ "o" quando o aparelho não for utilizado.
• Corte o cabo de alimentação elétrica depois de tê-lo desligado da rede elétrica, quando for decidido não mais utilizar o aparelho.
• O fabricante não poderá ser considerado responsável por eventuais danos derivantes de: errada instalação, ou utilizações impróprias, erradas e não racionais.

INSTALAÇÃO

A instalação deve ser efetuada conforme as instruções do fabricante, por pessoal profissionalmente qualificado. Uma instalação errada pode causar danos às pessoas, animais ou objetos, em relação aos quais o fabricante não pode ser responsabilizado.

Importante: quaisquer intervenções de regulação, manutenção etc. precisam ser efetuadas com o forno desligado da eletricidade.

Instalação dos fornos de encaixar

Para garantir um bom funcionamento do aparelho de encaixar é necessário que o móvel seja de características adequadas. Na figura a seguir, são apresentadas as dimensões do vão do móvel na introdução embaixo de uma mesa ou numa coluna.

Obs.: Instalação para declaração dos consumos

Para garantir uma boa ventilação é necessário eliminar o painel traseiro do vão, é preferível instalar o forno de modo que apoie sobre ripas de madeira; se houver um plano contínuo de apoio, o mesmo precisa possuir uma abertura de pelo menos 45 x 560 mm.

Os painéis dos móveis adjacentes ao forno precisam ser de material resistente ao calor. Especialmente no caso de móveis de madeira contraplacada, as colas da mesma precisam ser resistentes a temperatura de 100 °C.

Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes elétricos.

Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Para prender o forno no móvel, abra a porta do forno e prenda o forno usando 4 parafusos para madeira nos 4 furos situados na moldura do perímetro.

Os fornos equipados com cabo elétrico tripolar são preparados para o funcionamento com corrente alternada na tensão e frequência elétricas indicadas na placa de identificação (situada no aparelho) e no folheto de instruções. O fio de ligação à terra do cabo distingue-se pelas cores amarelo-verde.

Montagem do cabo de alimentação

Abertura da caixa de bornes:

• Utilize uma chave de fenda para fazer alavanca nas linguetas laterais da tampa da caixa de bornes;
• Puxe e abra a tampa da caixa de bornes. Para a instalação do cabo efetue as seguintes operações:
• Desatarraxe o parafuso da braçadeira e os três parafusos dos contatos L-N-.
• Prenda os cabinhos embaixo das cabeças dos parafusos, respeite as cores: Azul (N), Marrom (L), Amarelo-Verde.
• Prenda o cabo de alimentação na apropriada braçadeira e feche a tampa.

Ligação do cabo de alimentação à rede

Monte uma ficha normalizada no cabo, apropriada à carga indicada na placa de características. Em caso de ligação direta à rede, é preciso interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contatos de 3 mm, dimensionado à carga e de acordo com as

normas em vigor (o fio de terra não deve ser interrompido pelo interruptor).

O cabo de alimentação deve estar colocado de modo a não atingir em ponto algum uma temperatura que ultrapasse a temperatura ambiente em mais de 50°C.

Antes de efetuar a ligação, verificar se:

• A segurança elétrica deste aparelho está assegurada somente quando o mesmo estiver ligado a uma instalação com contato de terra eficiente, conforme as normas de segurança elétrica em vigor. É necessário verificar este requisito fundamental de segurança e, em caso de dúvida, mandar efetuar um controle meticuloso da instalação por pessoal profissionalmente qualificado. O fabricante não se responsabiliza por danos eventuais provocados pela falta de ligação à terra da instalação.

- Antes de ligar o aparelho, assegure-se de que os dados da plaqueta (colocada sobre o aparelho e/ou na embalagem) coincidam com os da rede de distribuição elétrica e de gás.

- Verifique se a capacidade elétrica da instalação e das tomadas de corrente são apropriadas para a potência máxima do aparelho, que está indicada na plaqueta. Em caso de dúvida, dirija-se a pessoal profissionalmente qualificado.

- No caso de incompatibilidade entre a ficha do aparelho, mande um técnico profissionalmente qualificado trocar a ficha por outra de tipo adequado. Este técnico deverá também especificamente certificar-se de que o diâmetro dos cabos da ficha seja idôneo para a potência absorvida pelo aparelho. Em geral, é desaconselhável o uso de adaptadores, fichas múltiplas e/ou extensões. Se o uso de adaptadores for indispensável, use somente adaptadores simples ou múltiplos, e extensões conformes às normas de segurança em vigor, porém tome cuidado para não ultrapassar o limite de capacidade da corrente, indicado no adaptador simples e nas extensões, nem o limite de potência máxima indicado no adaptador múltiplo. A ficha e a tomada devem ser facilmente acessíveis.

Medidas úteis do forno:

largura: 43,5 cm.

profundidade: 43,5 cm.

altura: 32 cm.

Volume útil do forno:

60 litros

ETIQUETA DE ENERGIA

Modelos com ventilação para refrigeração:

Consumo de energia com convecção natural

função de aquecimento: Estático

Consumo de energia da declaração de Classe com convecção forçada

função de aquecimento: _ Ventilado

Modelos sem ventilação para refrigeração?

Consumo de energia com convecção forçada

função de aquecimento: _ Ventilado

Consumo de energia da declaração de Classe com convecção natural

função de aquecimento: Estático

Tensão e frequência da alimentação eléctrica:

230V ~ 50/60Hz 2250W

Este equipamento está em conformidade com as seguintes Directivas Comunitárias:

- 773/23/CE de 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 93/68/CEE de 22/07/93 e sucessivas modificações.

- 2002/96/CE

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.
