MANUAL DE UTILIZADOR WA 2552 BAUKNECHT

P

MANUAL DE INSTRUÇÕES

ANTES DE USAR O APARELHO PELA PRIMEIRA VEZ:

• SIGA AS INSTRUÇÕES PARA A “INSTALAÇÃO”.
• RETIRE OS SUPORTES DE PROTECÇÃO USADOS DURANTE O TRANSPORTE.

• Faça uma lavagem com a máquina vazia:

• Abra a torneira da água.

• Feche a porta.
• Coloque uma pequena quantidade de detergente na gaveta 📊 (aprox. 100 ml).
• Seleccione um programa de lavagem rápido (consulte a tabela dos programas). A luz piloto de funcionamento acesa indica que a máquina está ligada.
• Carregue no botão “Início” por um segundo. Desta forma são retirados todos os resíduos de água, que eventualmente ficaram na máquina após os testes efectuados na fábrica.

PARA O USO DIÁRIO:

1. Abra a torneira da água.
2. Separe a roupa de acordo com o tipo de tecido ou cor e carregue a máquina.
3. Feche a porta.
4. Coloque o detergente e os eventuais aditivos.
5. Seleccione o programa, a temperatura e as opções.
6. Carregue no botão "Início" por um segundo.

NOTA:

Nos primeiros 15 minutos após o início dos programas “Algodão/Algodão de cor” e “Fácil Tratamento” (sem pré-lavagem), a porta pode ser aberta para colocar alguma peça esquecida. Isto não é possível com a opção “Curto”.

ÍNDICE	P
A MÁQUINA DE LAVAR ROUPA E OS SEUS ACESSÓRIOS	Pàgina 92
ADVERTÊNCIAS AMBIENTAIS	Pàgina 93
NORMAS DE SEGURANÇA	Pàgina 93
TRANSPORTE	Pàgina 93
COMO SEPARAR A ROUPA	Pàgina 94
COMO COLOCAR OS DETERGENTES E ADITIVOS NA MÁQUINA	Pàgina 95+96
COMO TINGIR	Pàgina 96
SELECÇÃO DO PROGRAMA / LIGAR O PROGRAMA	Pàgina 96
COMO SELECCIONAR AS OPÇÕES	Pàgina 97
INDICADOR DE CICLO DO PROGRAMA	Pàgina 98
FECHO DA PORTA / FIM DO PROGRAMA	Pàgina 98
PARA MODIFICAR / INTERROMPER O PROGRAMA	Pàgina 98
COMO RETIRAR O FILTRO / ESCOAR A ÁGUA RESIDUAL	Pàgina 99
MANUTENÇÃO DA MÁQUINA DE LAVAR ROUPA	Pàgina 100
SISTEMA DE FECHO DE SEGURANÇA	Pàgina 100
FUNÇÕES DE SEGURANÇA AUTOMÁTICAS / GUIA PARA RESOLUÇÃO DE AVARIAS	Pàgina 101
SERVIÇO PÓS VENDA	Pàgina 102
INSTALAÇÃO	Pàgina 103

A MÁQUINA DE LAVAR ROUPA E OS SEUS ACESSÓRIOS

1. Tampo
2. Painel de controlo
3. Gaveta para detergentes
4. Chapa de Service (no interior da porta)
5. Porta
6. Botão de abertura da porta

- Para abrir: pressione o botão de abertura da porta e puxe-a.

- Para fechar: faça um pouco de pressão (até ouvir um “clique”).

1. Sistema de fecho de segurança (no interior da porta)

2. Filtro para corpos estranhos (atrás da portinhola)

3. Escoamento da água residual.

ADVERTÊNCIAS AMBIENTAIS

- Embalagem

A embalagem é constituída por material 100% reciclável e está marcada com o símbolo de reciclagem ⚠.

- Produto

A máquina foi fabricada com materiais reutilizáveis. No caso de desmantelamento, recomendamos que respeite as normas relativas à protecção do meio ambiente. Antes de se desfazer da máquina, inutilize-a, retirando a ficha da tomada e cortando o cabo de alimentação.

- Advertências ambientais

- Sempre que possível, carregue a máquina com a quantidade máxima de roupa permitida (em função do programa seleccionado), a fim de optimizar o uso da energia e da água.

• Para roupa pouco ou normalmente suja, é suficiente utilizar um programa sem pré-lavagem.
• Se a roupa estiver pouco suja, lave-a a uma temperatura baixa ou seleccione um programa rápido.
• Para lavar uma carga reduzida, seleccione o botão “1/2 carga” 1/2 (se disponível) e utilize menos detergente.
• Quando pretender secar a roupa num secador de roupa, seleccione a velocidade máxima de centrifugação (em função do programa seleccionado). Assim poupará electricidade.
• Não supere as dosagens de detergente indicadas nas embalagens.
• Utilize tira-nódoas apenas quando indispensável.

NORMAS DE SEGURANÇA

• Utilize a máquina apenas para uso doméstico.
• Certifique-se que as instalações, ligações eléctricas e hídricas sejam feitas segundo as instruções fornecidas pelo fabricante (consulte o capítulo “Instalação”) e em conformidade com as normas de segurança locais.
• Antes de proceder a qualquer operação de limpeza ou manutenção, desligue a máquina e retire a ficha da tomada.
• Se a máquina não estiver a funcionar, desligue-a da corrente eléctrica e feche a torneira de água.

• Se a porta não se abrir, não a force.
- Não deixe as crianças brincarem com a máquina, nem entrarem na cuba. Não se apoie na porta.
- O material que constitui a embalagem (sacos de plástico, partes de polistireno, etc.) deve ser mantido fora do alcance das crianças, dado que constitui uma potencial fonte de perigo.
- Esta máquina de lavar roupa está em conformidade com as normas europeias de segurança, Directiva CE nº93/68/CE e EN 60555.

TRANSPORTE

1. Retire a ficha da tomada.
2. Feche a torneira da água.

3. Desenrosque as mangueiras de abastecimento e de escoamento da água.

4. Faça a drenagem da água residual da máquina e das mangueiras (consulte o capítulo “Como escoar a água residual”).

5. É obrigatório montar os suportes de protecção usados durante o transporte (consulte o capítulo “Instalação”).

COMO SEPARAR A ROUPA

1. Separe a roupa segundo:

- O tipo de tecido/as instruções da etiqueta Algodão, tecidos mistos, fácil tratamento, lã.

- As cores

Separe a roupa de cor da roupa branca. Lave separadamente os tecidos coloridos novos.

• Volume de carga

Lave roupas de diferentes tamanhos a fim de melhorar a eficiência da lavagem e obter uma melhor distribuição dentro da cuba.

• Lavagem delicada

Os tecidos delicados devem ser lavados separadamente. Utilize os programas de lavagem especiais para Pura Lã Virgem 📄, cortinas e outros tecidos delicados. Quando lavar cortinas, retire os ganchos de fixação das mesmas ou coloque-as dentro de um saco. Lave somente roupa que pode ser lavada na máquina de lavar.

Lave a roupa de tamanho pequeno (ex: meias de nylon, cintos, etc.) ou com ganchos (ex: soutiens) em sacos apropriados.

2. Evvazie os bolsos

Moedas, clipes e objectos afins, podem danificar gravemente a roupa e as várias partes da máquina.

3. Fechar

Fechos de correr, botões, fita, ganchos, etc. Una os cintos entre si.

COMO TIRAR AS NÓDOAS

• Manchas de sangue, leite, ovos, etc.: utilize apenas detergente para a lavagem.
• Manchas de vinho, café, chá, gorduras, frutas, etc.: acrescente o tira-nódoas na divisão da gaveta para detergentes.
• Quando for necessário, trate previamente as manchas resistentes com tira-nódoas.

COMO COLOCAR A ROUPA NA MÁQUINA

1. Abra a porta.
2. Desdobre a roupa e coloque-a na cuba, sem sobrecarregá-la.
3. Feche a porta.

PESO DA CARGA

Consulte a tabela dos programas fornecida em separado.

Nota: uma carga excessiva resultará numa lavagem pouco eficaz e estragará a roupa.

COMO COLOCAR OS DETERGENTES E ADITIVOS NA MÁQUINA

COMO ESCOLHER O DETERGENTE

A escolha do detergente depende:

- do tipo de tecido (algodão, fácil tratamento, delicados, lã);

Nota: para lavar roupas de lã, use detergentes específicos;

• da cor do tecido;
  • da temperatura da lavagem;
  • do grau de sujidade da roupa a lavar.

Notas:

• Podem ficar alguns resíduos de detergente na roupa escura, devido aos aditivos insolúveis contidos nos detergentes modernos sem fosfato. Sacuda muito bem e/ou escove a roupa, ou utilize um detergente líquido.
• Mantenha os detergentes e os aditivos num lugar seco, fora do alcance das crianças.
• Utilize exclusivamente detergentes e aditivos aconselhados para máquinas de lavar roupa automáticas para uso doméstico.

Utilize somente amaciadores de água, anticalcário e tinturas, aconselhadas para máquinas de lavar roupa automáticas para uso doméstico.

- Não utilize solventes (por exemplo: tricloretilena, benzina). Não lave na máquina tecidos tratados com solventes ou com líquidos inflamáveis.

QUANTIDADE DE DETERGENTE

Siga as instruções fornecidas na embalagem do detergente, conforme:

• o grau de sujidade da roupa a lavar;
  • a quantidade de roupa a lavar;

• carga completa: segundo as instruções do fabricante;

• meia carga: 3/4 da dosagem aconselhada para carga completa;
• carga reduzida (aprox. 1 Kg.): 1/2 da dosagem aconselhada para carga completa;

- a dureza da água (pedir eventuais informações ao Serviço municipal competente): a água macia precisa duma quantidade menor de detergente que a dura.

Notas:

• Uma dosagem excessiva pode causar a formação de uma grande quantidade de espuma; isto diminui a eficiência da lavagem. Neste caso, o dispositivo sensor de espuma impede a centrifugação da máquina de lavar roupa.
• Se a dosagem for muito pequena, a roupa adquirirá uma cor acinzentada. Além disso o calcário pode danificar a máquina.

INFORMAÇÕES SOBRE A DUREZA DA ÁGUA

Grau de dureza da água	Propriedades	Dureza alemã °dH	Dureza francesa °fH	Dureza inglesa °eH
1	macia	0-7	0-12	0-9
2	normal	7-14	12-25	9-17
3	dura	14-21	25-37	17-26
4	muito dura	mais alta que 21	mais alta que 37	mais alta que 26

Regule o marcador de dureza da água, localizado na gaveta para detergentes, de acordo com a dureza da água da sua área de residência, deslocando-o lateralmente para a posição desejada.

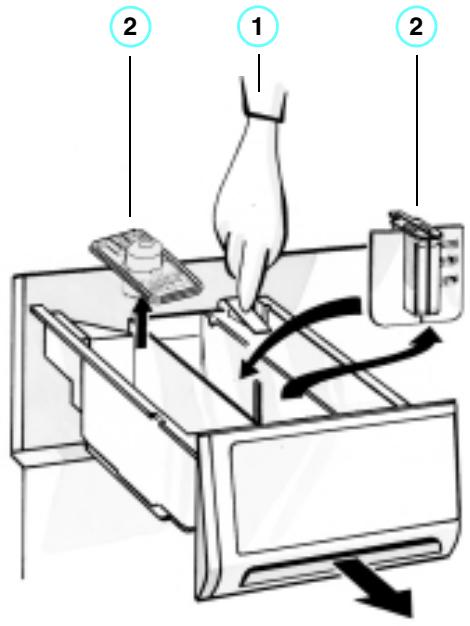

COMO COLOCAR OS DETERGENTES E OS ADITIVOS NA MÁQUINA

1. Puxe a gaveta para detergentes
2. Encha com o detergente

- Programas com pré-lavagem e lavagem principal

- Programas sem pré-lavagem, apenas lavagem principal

Detergente líquido: retire o doseador colorido da gaveta para detergentes e insira-o na divisão 📊. A escala graduada no sifão indica a dose.

• Amaciador e goma (encher até ao sinal "máx.")
• Tira-nódoas
• Anticalcário (dureza da água igual a 4)
• Amido (previamente diluído na água)

COMO COLOCAR OS DETERGENTES E ADITIVOS NA MÁQUINA

1. Torne a fechar bem a gaveta para detergentes.

Notas:

• Caso utilize detergentes em pó concentrados, use o doseador fornecido pelo fabricante e insira-o directamente na cuba a fim de evitar problemas de enxaguamento.
• Para os programas com pré-lavagem é possível utilizar detergentes líquidos.

Para a lavagem principal utilize apenas detergente em pó.

• Caso seleccione a opção “Início Retardado” e utilize detergentes líquidos, sirva-se de um doseador e coloque-o directamente na cuba.
• Os amaciadores concentrados, devem ser diluídos com água na gaveta para detergentes - encher até ao sinal “máx.”

COMO TINGIR

Para tingir: estes produtos normalmente são compostos por cor, fixador e sal. Coloque a cor, o fixador e então o sal directamente na cuba vazia. Somente então carregue a máquina.

• Utilize produtos específicos para máquinas de lavar roupa automáticas.
• Siga as instruções do fabricante.
• Os componentes fácil tratamento e de borracha da máquina podem mudar de cor.

SELECÇÃO DO PROGRAMA / LIGAR O PROGRAMA

(Consulte também a tabela dos Programas e os dados de consumo fornecidos em separado)

1. Abra a torneira de água.
2. Rode o selector de programas para o programa desejado. A luz piloto de funcionamento acesa indica que a máquina está ligada.
3. Rode o botão do termostato para a temperatura desejada.
4. Se necessário, seleccione as eventuais opções ou o "Início Retardado" (consulte o próximo capítulo).
5. Carregue no botão “Início” por um segundo. (Seleccionando a opção “Início Retardado” ◎, o ponto ao lado do número de horas seleccionado fica intermitente. Consulte também “Início Retardado”).

3

2

COMO SELECCIONAR AS OPÇÕES

(Disponíveis conforme o modelo da máquina; consulte também a tabela dos programas fornecida em separado).

Centrifugação

• Seleccione a velocidade desejada carregando no botão.
• Indicador: A velocidade de centrifugação seleccionada está indicada no fundo colorido.

Nota: Cada programa tem uma velocidade máxima de centrifugação.

Programa	Velocidade de centrifugação max. em rotações/minuto (conforme o modelo)
Algodão / Algodão De Cor	1200	1100	1000	900	800	600
Fácil Tratamento	900*	900*	900*	900	800	600
Delicados	900*	900*	900*	900	800	600
Lã	900*	900*	900*	900	800	600
Enxagumento e Centrifugação	1200	1100	1000	900	800	600
Centrifugação breve	900*	900*	900*	900	800	600

* Para um melhor tratamento da roupa, a velocidade real de centrifugação é limitada a 900 r.p.m.

Pré-lavagem

• Recomendada somente para roupa muito suja (por exemplo: sujidade tenaz).
• Com pré-lavagem o programa dura mais 15 minutos.

Paragem da cuba cheia

• A roupa fica de molho na água de enxaguamento, sem ser centrifugada para evitar que encolha ou fique excessivamente enrugada.
• Ideal nos programas para “Lã”, tecidos “Fácil Tratamento” e “Delicados”, quando a roupa não é retirada da máquina logo após a conclusão do programa.
• Para terminar o programa: Carregue novamente o botão; a máquina efectua automaticamente a centrifugação adequada ao tipo de programa escolhido.

Enxaguamento intensivo

• O tempo de enxaguamento prolonga-se, o nível de água aumenta, permitindo enxaguar de forma mais completa a roupa.
• Particulamente recomendado para zonas onde a água é extremamente macia, para roupa de bebé e de pessoas com problemas de alergia.

Curto R / →

• Indicado para uma lavagem rápida e económica.
• Especialmente indicado para uma carga reduzida e roupas pouco sujas.

Meia Carga 1/2

• Reduz o consumo de água principalmente na fase de enxaguamento.
• Especialmente indicado para roupas pouco sujas e para uma carga reduzida (Neste caso, reduza a quantidade do detergente).

Eco ⊖

• O tempo de lavagem é aumentado e a temperatura reduzida.
  Com esta função pode-se obter bons resultados de lavagem poupando electricidade (30%).

Início Retardado

• Permite seleccionar a hora de início dum programa com um atraso de 1 - 9 horas. Mantenha pressionado o botão ou carregue-o algumas vezes até visualizar o número correspondente à hora desejada no visor digital. Ao atingir o máximo atraso possível (9 horas), o timer recomeça do zero pressionando novamente o botão.
• Após ter seleccionado o programa e as opções, carregue no botão “Início” por um segundo. Poderá visualizar o tempo que falta para o início do programa.
• É possível modificar a selecção, mesmo após ter carregado no botão “Início”. Também neste caso mantenha pressionado o botão ou carregue-o algumas vezes até visualizar o número de horas desejado.
• Se seleccionar esta opção com o uso de um detergente líquido use o doseador fornecido pelo fabricante e insira-o directamente na cuba.

INDICADOR DE CICLO DO PROGRAMA

O indicador exibe qual a fase do programa que está a decorrer.

Após o início do programa o indicador deslocase de “Lavagem” para “Enxaguamento”, para

“Centrifugação” movendo-se da esquerda para a direita; no fim do programa regressa à posição de partida, movendo-se para a esquerda.

FECHO DA PORTA / FIM DO PROGRAMA

FECHO DA PORTA

Uma vez iniciado o programa, a porta fica automaticamente fechada até à conclusão do programa.

A luz piloto de "Porta Trancada" acende-se.

Excepção: nos primeiros 15 minutos após o início dos programas “Algodão/Algodão de cor” e “Fácil tratamento” (ambos sem pré-lavagem), a porta pode ser aberta para colocar alguma peça esquecida. Isto não é possível com a opção “Curto”.

Se o indicador estiver posicionado no “0” ou houver um corte de energia eléctrica, a porta desbloquea após 2 minutos.

FIM DO PROGRAMA

1. O programa termina quando:

2. não é possível ver o indicador das fases,

3. a luz piloto de "Porta Trancada" apagou-se.

4. Carregue no botão das opções escolhidas para desactivá-las.

5. Coloque o selector de programas na posição "0".

A luz piloto de funcionamento apaga-se.

1. Abra a porta e tire a roupa.
2. Feche a torneira da água.

Nota: não feche a porta; encoste-a a fim de facilitar a secagem da cuba.

PARA MODIFICAR / INTERROMPER O PROGRAMA

PARA MODIFICAR UM PROGRAMA

a. PARA SELECCIONAR UM NOVO PROGRAMA OU UMA NOVA TEMPERATURA E PROSSEGUIR

1. Seleccione um novo programa e eventualmente uma nova temperatura.
2. Carregue no botão “Início” por um segundo.

O novo programa inicia da mesma fase em que se interrompeu aquele em curso.

b. PARA INTERROMPER O PROGRAMA EM CURSO E INICIAR UM OUTRO

No início do novo programa não é preciso acrescentar mais detergente, pois interrompendo um programa a máquina despeja pouca água.

1. Carregue no botão “Início” por 5 segundos, ou até perceber que o programa está a continuar.
2. Espere que o indicador das fases do programa retome a sua posição inicial, à esquerda, e não esteja portanto visível.

3. Coloque o selector de programas na posição "0".

4. Seleccione um novo programa, uma nova temperatura e eventualmente novas opções.

5. Carregue no botão “Início” por um segundo.

PARA INTERROMPER O PROGRAMA - PAUSA

Para interromper um programa em curso, por determinado tempo, e continuá-lo sucessivamente:

1. Coloque o selector de programas na posição "0".
2. Após o intervalo desejado, torne a seleccionar o programa.
3. Carregue no botão "Início" por um segundo. O programa prossegue.

PARA ACELERAR A CONCLUSÃO DE UM PROGRAMA - ESCOAMENTO

Para terminar antecipadamente o programa em curso e despejar a água de lavagem:

1. Rode o selector de programas para "Escoamento".
2. Carregue no botão “Início” por um segundo. A água é despejada.
   Abra a porta somente após o indicador das fases do programa retomar a sua posição inicial, à esquerda, e a luz piloto de “Porta Trancada” estiver apagada.

COMO RETIRAR O FILTRO / ESCOAR A ÁGUA RESIDUAL

QUANDO RETIRAR O FILTRO?

• Verifique regularmente o filtro (pelo menos duas ou três vezes por ano) e limpe-o se necessário.
• Quando a água de lavagem não é escoada regularmente ou quando a máquina não efectua a centrifugação.
• Quando a bomba estiver obstruída (botões, moedas, fechos, etc.).
  IMPORTANTE: antes de escoar a água, certifique-se que esta arrefeceu.

COMO RETIRAR O FILTRO

1. Desligue a máquina (coloque o selector de programas na posição "0").
2. Abra a tampa do filtro utilizando o doseador colorido inserido na gaveta para detergentes.
3. Coloque um recipiente por baixo do filtro.
4. Desaperte o disco que cobre o filtro no sentido contrário dos ponteiros do relógio até que esteja na posição vertical, sem retirá-lo.
5. Deixe a água escoar completamente.
6. Desenrosque completamente o filtro e retire-o.
7. Retire eventuais corpos estranhos ao filtro.
8. Verifique manualmente se a bomba ainda está a girar.
9. Volte a colocar o filtro e aperte-o no sentido dos ponteiros do relógio (disco na posição horizontal).
10. Feche a tampa.
11. Deite 0,5 litro de água na gaveta para detergentes, para accionar novamente o "Sistema Eco".
12. Seleccione o programa e carregue no botão "Início" por um segundo.

QUANDO ESCOAR A ÁGUA RESIDUAL?

• Aquando do transporte da máquina.
• Num local com possibilidade de formação de gelo. Aconselhamos neste caso que faça a drenagem da água residual após cada lavagem.

COMO ESCOAR A ÁGUA RESIDUAL

O tubo de drenagem da água residual está instalada no rodapé da máquina.

1. Solte o parafuso de plástico com uma moeda ou utilizando o doseador colorido inserido na gaveta para detergentes.
2. Extraia o tubo de drenagem aprox. 15 cm. Retire a tampa.
3. Escoe toda a água residual para dentro de um recipiente. Reponha a tampa e o tubo de drenagem no seu lugar.
4. Na utilização seguinte, deite cerca de 1 litro de água na gaveta para detergentes para accionar novamente o “Sistema Eco”.

MANUTENÇÃO DA MÁQUINA DE LAVAR ROUPA

MÁQUINA E PAINEL DE CONTROLO

• Limpe com um detergente normal (não use detergentes abrasivos).
• Seque com um pano macio.

GAVETA PARA DETERGENTES

1. Desbloqueie e retire a gaveta apertando levemente a alavanca da divisão de pré-lavagem.
2. Retire os sifões (sifão da divisão do amaciador e o doseador colorido).
3. Enxague com água corrente.
4. Coloque a gaveta novamente no seu lugar. Aperte o sifão pressionando-o.

JUNTA DA PORTA

• Limpe, de vez em quando, com um pano húmido.
• Verifique periodicamente o estado da junta da porta.

FILTROS DA LIGAÇÃO HÍDRICA

- Verifique e limpe periodicamente. Para máquinas com mangueira de abastecimento da água recta (veja a figura):

1. Feche a torneira da água.
2. Desenrosque a mangueira da torneira.
3. Retire o filtro e limpe-o.
4. Coloque novamente o filtro na sua posição e enrosque a mangueira na torneira.
5. Desenrosque a mangueira da máquina.
6. Retire o filtro da ligação da máquina com a ajuda de uma pinça e limpe-o.
7. Coloque novamente o filtro no seu lugar e enrosque a mangueira.
8. Abra a torneira da água e verifique se existem fugas.

Para máquinas com mangueira Segurança de Água (veja a figura):

1. Feche a torneira da água.
2. Desenrosque a mangueira Segurança de Água da torneira.
3. Retire somente o filtro móvel e limpe-o.
4. Coloque novamente o filtro na sua posição e enrosque a mangueira Segurança de Água na torneira.
5. Abra a torneira da água e verifique se existem fugas.

FILTRO

Verifique regularmente o filtro (pelo menos duas ou três vezes por ano) e limpe-o se necessário (consulte o parágrafo “Como retirar o filtro”).

SISTEMA DE FECHO DE SEGURANÇA

Com o doseador colorido inserido na gaveta para detergentes ou com uma moeda, rode o parafuso de plástico no interior da porta, para impedir que a máquina seja utilizada duma maneira imprópria.

1. Se a ranhura encontra-se na posição vertical: a porta não fecha.
2. Se a ranhura encontra-se na posição horizontal: a porta abre normalmente.

Mangueira de abastecimento recta
Mangueira Segurança de Água

FUNÇÕES DE SEGURANÇA AUTOMÁTICAS / GUIA PARA RESOLUÇÃO DE AVARIAS

A máquina contém funções de segurança que detectam e assinalam eventuais avarias, reagindo de uma forma apropriada. Muitas vezes são pequenos problemas que podem ser resolvidos rapidamente, como por exemplo:

A máquina não funciona.

Verifique se:

• A ficha está bem metida na tomada.
- A tomada tem alimentação (utilize por exemplo um candeeiro).
- A porta está bem fechada (o bloqueio do sistema de fecho de segurança está em funcionamento?).
- O programa foi seleccionado.
- O botão “Início” foi carregado por um segundo.

A máquina pára durante o programa.

O programa foi modificado?

• Se sim, continue o novo programa seleccionado carregando no botão “Início” por um segundo.
• O programa foi modificado sem querer? (por exemplo: por uma criança). Seleccione novamente o programa desejado e carregue no botão “Início” por um segundo. O programa continua.

A água não entra ou o seu nível está muito baixo.

- Coloque o selector de programas na posição "0".

Verifique também se:

• A torneira está completamente aberta, o abastecimento/pressão da água é suficiente.
• A mangueira de abastecimento de água está dobrada.
• Os filtros da ligação hídrica estão obstruídos (Consulte o capítulo "Manutenção e limpeza/Filtros da ligação hídrica").
• A água da mangueira de abastecimento não está congelada. Seleccione novamente o programa desejado e carregue no botão "Início" por um segundo (não acrescente detergente). O programa continua.

A água da lavagem não é escoada.

• Coloque o selector de programas na posição “0”.

Verifiqué se:

• A mangueira de drenagem está ligada correctamente (consulte o capítulo "Instalação").
• A bomba ou o filtro estão bloqueados (consulte o capítulo “Como retirar o filtro”). IMPORTANTE: antes de escoar a água, certifique-se que esta arrefeceu.
• A água da mangueira de drenagem não está congelada.

Seleccione novamente o programa desejado e carregue no botão “Início” por um segundo (não acrescente detergente). O programa continua. Se a avaria se repetir, contacte o Serviço de Assistência Técnica (consulte o capítulo “Serviço Pós-Venda”).

A luz piloto “Segurança de Agua” está acesa (nas máquinas com Segurança de Água).

• Feche a torneira da água e retire a ficha da tomada.
• O sistema Segurança de Agua pode ser accionado por: a) uma excessiva formação de espuma, b) uma fuga na mangueira de abastecimento de água ou na máquina.
• Incline a máquina para frente para despejar a água acumulada.

Então:

• Abra a torneira da água (a entrada imediata de água na máquina, com a mesma desligada, revela a existência de uma avaria; feche a torneira e contacte o Serviço de Assistência Técnica),
• Coloque novamente a ficha na tomada; o programa continua.

Se a avaria persistir, contacte o Serviço de Assistência Técnica (consulte o capítulo "Serviço Pós-Venda").

A máquina vibra durante a centrifugação.

Verifique se:

• A máquina está nivelada e os pés foram regulados (consulte o capítulo “Instalação”).
• Os suportes de protecção usados durante o transporte foram retirados. Antes de pôr a funcionar a máquina, é obrigatório retirar o suporte de protecção usado durante o transporte (consulte o capítulo “Instalação”).

No fim da lavagem a roupa não foi centrifugada:

• A máquina contém um sistema de identificação e correção de desequilíbrio de carga. Para roupas de tamanhos grandes (tapete ou roupão de banho), é possível que este sistema seja accionado para reduzir automaticamente a velocidade de centrifugação ou mesmo para a interromper, se após ter tentado algumas vezes iniciar o ciclo, a máquina reconhecer a carga como desequilibrada.
• Se no final do programa a roupa ainda estiver molhada, acrescente mais roupa e volte a ligar o programa de centrifugação.

Restos de detergente e aditivos na gaveta para detergentes.

Verifique se:

• O sifão está correctamente posicionado e não está sujo (consulte o capítulo "Manutenção / Como limpar a gaveta para detergentes").
• A pressão da água é suficiente. Os filtros da ligação hídrica podem estar obstruídos (consulte o capítulo “Manutenção / Como limpar os filtros da ligação hídrica”).

SERVIÇO PÓS VENDA

Antes de contactar o Serviço de Assistência Técnica:

1. Verifique se consegue resolver pessoalmente a avaria (consulte o “Guia para resolução de avarias”).
2. Reinicie o programa para verificar se o problema ficou resolvido.

Se, após as verificações supra indicadas, a máquina de lavar roupa não funcionar correctamente, contacte o Serviço de Assistência Técnica mais próximo de si.

Comunique:

• breve descrição da avaria,
• tipo e modelo,
• os algarismos depois da palavra SERVICE,

SERVICE 0000 000 00000

- o seu endereço e número de telefone completo.

INSTALAÇÃO

SUPORTE DE PROTECÇÃO PARA O TRANSPORTE

A máquina contém um suporte de protecção que evita danos à parte interna da mesma durante o transporte.

Antes de pôr a funcionar a máquina, é obrigatório retirar o suporte de protecção usado durante o transporte (figura 1).

1. Solte os quatro parafusos com a ferramenta fornecida (figura 2).
2. Desaperte os parafusos à mão.
3. Mantenha imóvel os parafusos e passe-os através da parte maior do furo.
4. Feche os furos de passagem com as apropriadas tampas de plástico, seguindo a direcção da seta (da parte maior para a menor), até fixar as mesmas (figura 3).
5. Conserve o suporte de segurança.

Nota:

Se a máquina precisar ser transportada, é preciso voltar a montar o suporte de protecção. Levante as tampas de plástico com uma chave de fendas, desloque-as no sentido contrário àquele indicado pela seta e retire-as. Repita então a operação de fixação do suporte seguindo a sequência inversa.

Fig. 2

Fig. 3

INSTALAÇÃO

INSTALAÇÃO

• Instale a máquina sob uma superfície estável e nivelada, e se possível a um canto.
• Verifique se todos os 4 pés estão firmes e estáveis sobre o solo e se a máquina está bem nivelada (use um nível de bolha de ar).

• Se o solo não for liso ou plano, compense esta irregularidade apertando ou desapertando os pés da máquina (não insira calços de madeira, cartão ou afins por baixo dos pés).

• Desaperte a porca com a ferramenta fornecida.

• Regule manualmente o pé.
• Aperte a porca no sentido contrário dos ponteiros do relógio.
• Se a máquina for instalada em cima de um estrado de madeira, utilize um estrado de madeira compensada de 60 x 60 cm. com uma espessura de 3 cm. Fixe o estrado no solo.

TAMPO DE SEGURANÇA / TAMPO PARA EMBUTIR

Só instale a máquina de lavar debaixo de um tampo comprido.

A máquina de lavar só pode ser instalada utilizando a série de elementos do tampo de segurança UBS.

• Retire a ficha da tomada.

1. Retire os parafusos de fixação do tampo colocados na parte posterior da máquina.
2. Deslize o tampo para trás até o limite e retire-o levantando-o. Efectue a montagem da série de elementos do tampo de segurança segundo as respectivas instruções.
3. Torne a apertar os parafusos de fixação.

DIMENSÕES DA ABERTURA DE INSTALAÇÃO

Largura	600 mm
Altura	825 mm
Profundidade	600 mm

ATENÇÃO:

Ligue o aparelho à corrente eléctrica, somente após ter montado o tampo ou a cobertura intermédia.

INSTALAÇÃO

ABASTECIMENTO DE ÁGUA

• Abastecimento: só de água fria.
- Torneira: de rosca para uma mangueira flexível de 3/4".

- Pressão: 10-100 N/cm ² (1-10 bars).

MANGUEIRA DE ABASTECIMENTO

1. Insira o filtro fornecido entre a mangueira flexível e a torneira.
2. Aperte à mão a mangueira flexível de abastecimento de água na torneira. Posicione a mangueira flexível, tendo cuidado para que esta não fique dobrada.
3. Verifique as juntas das ligações, abrindo totalmente a torneira da água.
4. Se o comprimento da mangueira não for suficiente, substitua a mangueira flexível por uma fixa (mínimo 10 bars, homologada conforme à norma EN 50065) do tamanho apropriado.
5. Verifique periodicamente o estado da mangueira e substitua-a se necessário.
6. É possível instalar a máquina sem um dispositivo de bloqueio do refluxo.
7. Siga as leis locais vigentes do serviço municipal competente.

SEGURANÇA DE ÁGUA (se disponível)

• A mangueira flexível de abastecimento e a caixa de plástico contêm componentes eléctricos.
• Não corte a mangueira flexível, nem mergulhe a caixa de plástico na água.
• Se a mangueira flexível estiver danificada, desligue imediatamente o aparelho da corrente eléctrica.

Se o comprimento da mangueira não for suficiente, substitua-a por uma mangueira flexível Segurança de Água com três metros de comprimento (disponível no Serviço de Assistência Técnica ou nos revendedores). Esta operação deverá ser feita exclusivamente por um técnico especializado.

INSTALAÇÃO

ESCOAMENTO DA ÁGUA

• Ligação da mangueira flexível de escoamento.
  Fixe o cotovelo fornecido na mangueira.
  Ligue a mangueira de escoamento a um sifão ou utilize o cotovelo para a fixar a um lava loiças ou banheira (veja a figura). Os lavatórios normais não têm capacidade para as descargas da máquina.

Altura de escoamento máxima: 1,25 m.

Se for necessário utilizar uma extensão, utilize uma mangueira do mesmo tipo. Fixe os pontos de união com uma braçadeira.

Comprimento máximo da mangueira: 2,5 m.

Importante:

Posicione a mangueira de escoamento, tendo cuidado para que esta não fique dobrada, e fixe-a.

LIGAÇÃO ELÉCTRICA

• Observe as disposições em vigor do serviço de abastecimento de energia eléctrica local.
• A ligação eléctrica deve ser efectuada exclusivamente mediante uma tomada com ligação à terra e instalada no cumprimento das instruções das leis locais vigentes.
  A ligação à terra do aparelho é obrigatória por lei.
  O fabricante não se responsabiliza por eventuais danos a pessoas, animais ou bens materiais, resultantes do não cumprimento deste requisito.
• Os dados respeitantes à voltagem, potência absorvida e protecção necessária encontram-se na chapa situada no interior da porta.
• O cabo de alimentação só pode ser substituído por um electricista especializado.
• Esta máquina de lavar roupa está em conformidade com as normas europeias sobre segurança, Directiva CE n.º 93/68/CE e EN 60555.
• Não use extensões ou tomadas múltiplas.
