Tipo de produto	Coifa de cozinha
Marca	Bosch
Modelo	DKE955M
Largura	90 cm
Profundidade	50 cm
Altura	70-110 cm (extensível)
Peso	15 kg
Alimentação	220-240 V, 50-60 Hz
Potência de aspiração máx	650 m³/h
Nível sonoro máx	65 dB(A)
Número de velocidades	3 + intensivo
Iluminação	2 lâmpadas LED (3 W cada)
Tipo de comando	Eletrônico por toque
Filtro de gordura	Alumínio, lavável na máquina de lavar louça
Filtro de carvão (opcional)	Modelo compatível: BOSCH DKE955M
Função recirculação	Possível (kit de recirculação opcional)
Manutenção	Limpeza dos filtros a cada 2-3 meses
Limpeza da coifa	Com um pano macio e detergente suave
Segurança	Desligamento automático em caso de superaquecimento
Consumo anual de energia	50 kWh/ano (estimativa)
Índice de reparabilidade	8/10 (peças de reposição disponíveis)
Peças de reposição principais	Motor, filtros, lâmpadas, painel de controle

Perguntas frequentes - DKE955M BOSCH

Como instalar a coifa Bosch DKE955M?

A instalação deve ser realizada por um profissional qualificado. A coifa é fixada na parede ou no teto, conforme o tipo (exaustão ou recirculação). Respeite as distâncias mínimas em relação ao fogão (65 cm para gás, 55 cm para elétrico). Consulte o manual para o diagrama de montagem.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura de alumínio são limpos na máquina de lavar louça ou à mão com água e sabão. Deixe secar antes de recolocá-los. Faça isso a cada 2-3 meses.

Por que minha coifa faz barulho?

O ruído pode vir de um filtro obstruído, má instalação ou motor. Limpe os filtros, verifique as fixações e, se o ruído persistir, contate o serviço de pós-venda.

Como substituir a iluminação LED da coifa?

Desligue a coifa, remova a tampa da lâmpada, desencaixe a lâmpada LED defeituosa e substitua por uma lâmpada do mesmo tipo (3 W, compatível). Reencaixe a tampa.

Posso usar a coifa sem filtro de carvão?

Sim, se a coifa estiver conectada a uma saída externa. No modo recirculação, o filtro de carvão é obrigatório para absorver odores.

Como trocar o filtro de carvão da coifa?

Compre o filtro de carvão compatível (referência BOSCH DKE955M). Abra o compartimento dos filtros, retire o antigo, insira o novo e feche. Substitua a cada 6-12 meses.

O que fazer se a coifa não ligar?

Primeiro verifique a alimentação elétrica (fusível, disjuntor). Em seguida, teste os botões de comando. Se nada funcionar, contate o suporte técnico.

Os controles por toque não respondem, o que fazer?

Limpe a superfície com um pano macio e seco. Se o problema persistir, tente desligar a coifa por 5 minutos para reinicializar. Contate o suporte se necessário.

Como reduzir o consumo de energia da coifa?

Use a velocidade mínima suficiente, apague a iluminação quando não estiver cozinhando e limpe os filtros regularmente para manter a eficiência.

Onde encontrar peças de reposição para a coifa Bosch DKE955M?

As peças de reposição estão disponíveis em revendedores autorizados Bosch ou online. Use o número exato do modelo. As peças comuns são: filtros, lâmpadas, motor.

MANUAL DE UTILIZADOR DKE955M BOSCH

Instruções de Serviço:

Descrição do aparelho

Tipos de funcionamento

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão ativado (ver Filtro e Manutenção).

O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão ativado. O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. O filtro de carvão ativado retém as substâncias com cheiro.

Antes da primeira utilização

Indicações importantes:

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É, por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem acarretar perigos vários para o utilizador.

Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço. Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.

Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituídas, para evitar a sobrecarga das outras lâmpadas.

⚠️ O exaustor não deve funcionar sem o filtro de gordura.

⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠️ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre utilizados de forma correcta.

Importante:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de calor provocado pela chama de gás aberta, o exaustor pode ficar danificado.

Anomalias

Em caso de eventuais dúvidas ou anomalias, deverá contactar os nossos Serviços Técnicos.

(Ver Índice de Postos de Assistência).

Sempre que contactar os Serviços Técnicos, agradecemos que indique os seguintes dados:

E-NR.

FD

Registe nestes campos os dados do seu aparelho. Estes elementos constam da chapa de características, que se encontra no interior do exaustor, depois de retirar o filtro de gordura.

Comandos do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado. □ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

Regulação da fase pretendida para o ventilador:

Através da fase intensiva 🚙, atinge-se a potência máxima.

Ela é necessária apenas por pouco tempo.

Iluminação:

□ Premir a tecla ⚙, para ligar ou desligar a iluminação. A iluminação pode ser utilizada em qualquer altura, mesmo com o ventilador desligado.

Filtro e Manutenção

Filtro de gordura:

Para retenção das partículas gordurosas dos vapores da cozinha, são utilizados filtros metálicos.

As esteiras do filtro são de metal não combustível.

Atenção:

A saturação crescente com resíduos de gordura aumenta a possibilidade de inflamação e pode prejudicar o funcionamento do exaustor.

Importante:

A limpeza atempada do filtro de metal evitará o risco de incêndio, que pode acontecer, devido à acumulação de calor, sempre que se fazem fritos.

Com um uso normal (de 1 a 2 horas diárias) ter-se-á que limpar o filtro de metal após 8 a 10 semanas. O filtro pode ser lavado na máquina de lavar loiça. Neste caso, o filtro pode sofrer uma ligeira descoloração.

Importante:

Um filtro metálico com grande saturação de gordura não deve ser lavado juntamente com a loiça normal.

Se for lavado à mão, o filtro deve ser, primeiro, posto de molho em água quente e detergente.

Depois, lavar com uma escova, enxaguar bem e deixar secar.

Filtro e Manutenção

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Fazer pressão sobre os entalhes junto aos filtros de gordura, no sentido da seta, e desmontar os filtros.

1. Limpar os filtros.
2. Recolocar os filtros, depois de limpos.

Para retenção das partículas de cheiro, no caso de funcionamento com circulação de ar.

Montagem:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (ver Desmontar e montar os filtros de gordura).
2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas à frente.
2. Montar os filtros de gordura (ver Desmontar e montar os filtros de gordura).

Desmontar:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura.

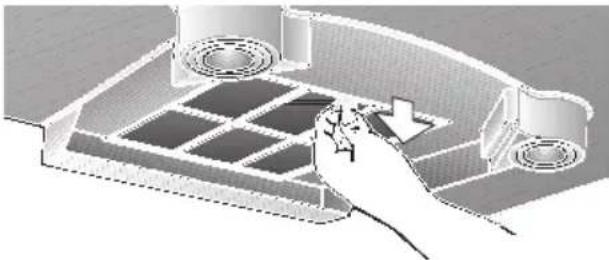

2. Pressionar as patilhas à frente e retirar o filtro de carvão activo para baixo.

Substituição do filtro de carvão activo:

☐ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão activo devem ser substituídos uma vez no ano.

O filtro de carvão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especiais).

□ Devem ser utilizados apenas filtros originais.

Só assim é garantido o funcionamento optimizado do exaustor.

Reciclagem do filtro de carvão activo usado:

O filtro de carvão activo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho. Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. ☐ Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. □ Não utilizar produtos ácidos ou escovas rijas. ☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

□ Utilizar um produto para inox suave e não abrasivo. □ Limpar apenas no sentido do polimento.

As superfícies de inox não devem ser limpas com produtos abrasivos ou com teor de soda, ácidos ou cloretos.

Superfícies de alumínio e material sintético:

□ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com micro fibras. ☐ Não utilizar panos secos. □ Utilizar um produto suave para limpar janelas. □ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. ☐ Não utilizar produtos abrasivos.

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis. ⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo de depois de ligadas, há perigo de queimaduras.
2. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar se a lâmpada está bem encaixada.

Indicações Importantes

⚠️ Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias-primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠ O exaustor pode funcionar com exaustão ou circulação de ar.

⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Instruções adicionais para placas a gás:

⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).

⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante.

⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.

⚠️ A montagem do exaustor sobre placas a gás só é permitida com uma distância mínima de 650 mm, ver Fig. 1. – se não forem ultrapassadas as seguintes cargas térmicas (Hs):

Fogões a gás

□ Placas de Vitrocerâmica

As indicações relativas à carga máxima nominal não se aplicam a placas vitrocerâmicas a gás fechadas. Observar rigorosamente as indicações do fabricante.

□ Fogões para combustíveis sólidos

Vigoram, igualmente, as cargas térmicas nominais máximas e a distância mínima, tal como nos fogões a gás.

A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais (p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Antes da montagem

Potência otimizada do exaustor:

□ Tubo de exaustão curto e liso. □ Tubo com número mínimo de curvas. ☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições otimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

□ Tubos circulares: Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

□ Canais planos têm que ter uma secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm ca. 113 cm³

∅ 150 mm ca. 177 cm³

Se os diâmetros dos tubos apresentarem diferenças: Deverão ser aplicadas cintas de vedação.

☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Ligação do tubo de exaustão ∅ 150 mm:

☐ Fixar o tubo de exaustão directamente no bocal.

Ligação do tubo de exaustão ∅ 120 mm:

□ Aplicar o bocal de redução e depois, fixar o tubo de exaustão.

Função de circulação de ar

Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

⚠️ O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação eléctrica Antes da Montagem

Preparação da parede

A parede tem que ser lisa e estar à esquadria. ☐ Tem que ser garantida uma boa fixação das buchas.

Peso em kg:

	Exaustão	Circulação de ar
60 cm		22,622,1
70 cm		23,623,1
		25,725,29

Reservados todos os direitos quanto a alterações de construção no âmbito da evolução técnica.

O exaustor só pode ser ligado a uma tomada com protecção de terra e instalada de acordo com as normas.

Esta tomada deve, se possível, ser instalada por trás do revestimento da chaminé.

Dados elétricos:

Estes encontram-se na chapa de características – no interior do aparelho, depois de retirado o friso do filtro.

⚠ Nas reparações, o exaustor deve ser totalmente desligado da corrente.

Se for necessária uma ligação fixa:

O exaustor só pode ser ligado à corrente elétrica por um eletricista devidamente credenciado pela empresa distribuidora de eletricidade.

Em termos de instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar.

Deste grupo fazem parte interruptores e proteções LS.

Este exaustor corresponde às normas CE sobre antiparasitagem.

Montagem

O exaustor está preparado para ser montado numa parede da cozinha.

1. Desmontar o filtro de gorduras (ver instruções de serviço).
2. Traçar uma linha central na parede, desde o teto até ao canto inferior do exaustor.
3. Com a ajuda do molde, marcar na parede as posições para os parafusos e desenhar, também, o contorno da área de suspensão, para que esta seja mais fácil.

⚠️ Respeitar a distância mínima entre a placa de cozinhar e o exaustor, ou seja, 550 mm no caso de discos elétricos e de 650 mm no caso de queimadores a gás. O canto inferior do molde corresponde ao canto inferior do exaustor.

1. Fazer 5 furos para o exaustor e 2 furos para o revestimento da chaminé, todos com 8 mm, e introduzir as buchas até estas ficarem à face da parede.

Nota: Ter em atenção a eventual necessidade de montagem de acessórios especiais.

1. Com 2 parafusos sextavados, aparafusar o ângulo de fixação para o revestimento da chaminé.
2. Aparafusar até 5 mm o parafuso central (parafuso de cabeça semi-redonda sem arruela plana), como ajuda para a fixação do exaustor.
3. Suspender o exaustor no parafuso.

⚠️ A protecção de vidro não pode encostar à parede.

1. Aparafusar 4 parafusos sextavados com arruelas planas.

⚠️ Antes de apertar bem os 4 parafusos, deverá alinhar o exaustor.

⚠ Se, ao aparafusar, for feita pressão na protecção de vidro, este pode-se quebrar.

1. Colar uma película de cobertura sobre os furos dos 2 parafusos inferiores de fixação na grelha de protecção.

1. Montar a tubagem.
2. Fazer a ligação eléctrica.
3. Retirar a película de protecção dos dois elementos da chaminé.

⚠ Ter cuidado, para não danificar as superfícies sensíveis de inox.

1. Introduzir o revestimento superior da chaminé (ranhuras para baixo) no revestimento inferior.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando o gabarito de montagem, por exemplo, como proteção sobre o canto do revestimento inferior.

1. Introduzir o revestimento completo da chaminé, em posição inclinada, na proteção de vidro e empurrar para baixo.

Atenção: Os furos no revestimento da chaminé têm que se ajustar exatamente sobre as teclas de comando.

1. Aparafusar o revestimento inferior da chaminé com 4 parafusos por baixo e lateralmente.

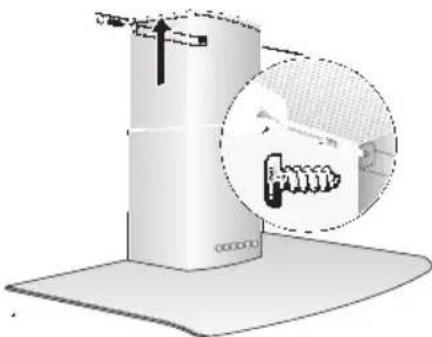

2. Puxar, cuidadosamente, o revestimento superior da chaminé para cima e, com 2 parafusos, aparafusá-lo lateralmente, no ângulo de fixação.

1. Montar o filtro de gorduras (ver instruções de serviço).
