MANUAL DE UTILIZADOR TQG 752 W/A HOTPOINT

Instruções para a utilização

PLANO

Índice

Instruções para a utilização, 1

Advertências, 3

Assistência, 4

Descrição do aparelho, 5

Instalação, 19

Início da utilização, 23

Precauções e conselhos, 23

Manutenção e cuidados, 24

Anomalias e soluções, 24

GB

English

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar nos elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções relativas à utilização do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efetuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objetos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância.

ATENÇÃO: O uso de proteções do plano inadequadas pode causar incidentes.

ATENÇÃO: Em caso de danos no plano em vidro: - Desligue imediatamente todos os queimadores e eventuais elementos de aquecimento elétricos e desligue o aparelho da rede elétrica. - Não toque na superfície do aparelho.

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

.(Mod.)

.(S/N)

Descrição do aparelho

Vista de Conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Selectores de comandos dos QUEIMADORES A GÁS
4. Vela para acender os QUEIMADORES A GÁS
5. DISPOSITIVO DE SEGURANÇA
6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
7. Seletores de comando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automático do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA: no caso em que a chama se apague acidentalmente, interrompe a saída do gás.

AR

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

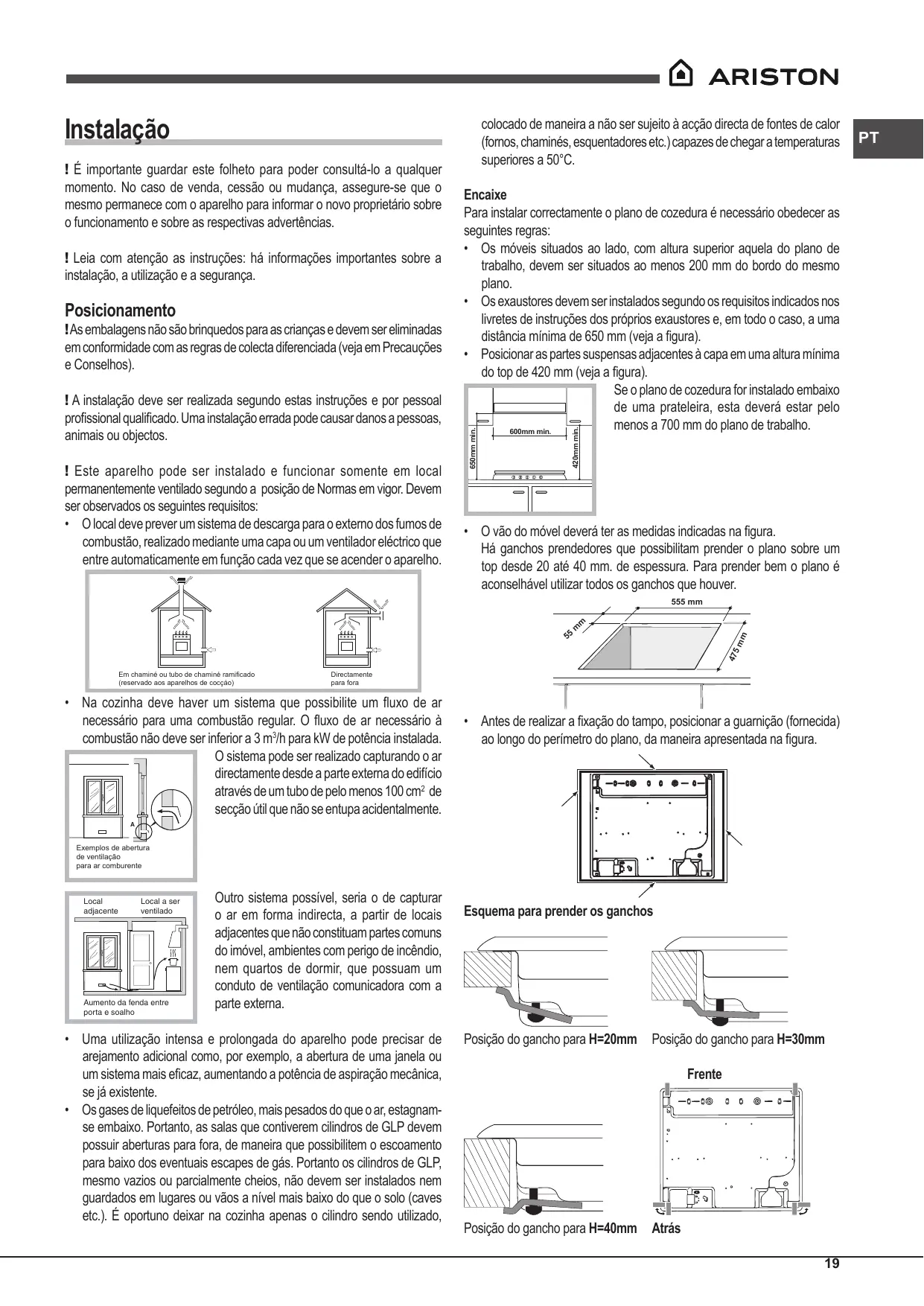

Posicionamento

As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta seletiva (veja em Precauções e Conselhos).

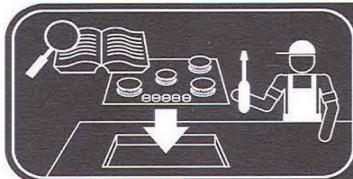

A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos. Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo as disposições das Normas em vigor. Devem ser observados os seguintes requisitos: - O local deve prever um sistema de descarga para o exterior dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em funcionamento cada vez que se acender o aparelho.

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m³/h por kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de seção útil que não se entupa acidentalmente.

Outro sistema possível seria o de capturar o ar de forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicando com a parte externa.

• Uma utilização intensa e prolongada do aparelho pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou um sistema mais eficaz, aumentando a potência de aspiração mecânica, se já existente.
• Os gases de petróleo liquefeitos, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto, os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro que estiver sendo utilizado,

colocado de maneira a não ser sujeito à ação direta de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50 °C.

Encaixe

Para instalar corretamente o plano de cozedura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 200 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados quando os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a figura).

• O forno deverá ter as medidas indicadas na figura. Há ganchos pré-instalados que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver.

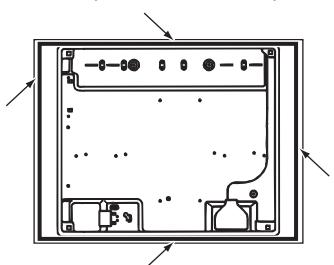

• Antes de realizar a fixação do tampo, posicionar a guarnição (fornecida) ao longo do perímetro do plano, da maneira apareceu na figura.

Esquema para prender os ganchos

Posição do gancho para H=30mm

Posição do gancho para H=40mm

Atrás

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios". - Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre as ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento.

Ligação elétrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança elétrica, seja para fazer uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a ligação indicada na placa de identificação.

No caso de uma ligação direta à rede, é necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência às regras de segurança.

Antes de efetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a potência do aparelho, indicada na placa de identificação;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija de gás deverá efetuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual está alimentado. Em caso contrário, efetuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás liquefeito de botija, usar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração do aparelho, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum gênero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união, será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação, controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos utilizando uma chave de tubo de 7mm, e substituí-los por aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos").
3. Monte outra vez as partes, realizando estas operações na ordem contrária.
4. No final da operação, troque a velha etiqueta de calibragem por outra correspondente ao novo tipo de gás utilizado, que se encontra nos nossos centros de assistência técnica.
5. Regulação do ar primário dos queimadores

Os queimadores não necessitam de qualquer regulação de ar primário.

• Regulação dos mínimos
• Coloque a torneira na posição de mínimo;
• Retire o seletor e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira, até obter uma pequena chama regular.
• Verifique se, ao girar rapidamente o botão da posição de maior até a de menor, os queimadores não se apagam.
• Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

1. Depois de realizar a regulação, restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes. ! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. ! Ao terminar a operação, substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado, que se acha nos nossos Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CARACTERÍSTICAS

Ligações eletricas	ver quadro das caracteristicas
CONCEPÇÃO ECOLógICA Este aparecido é em conformidade com as Regulamento UE no. 66/2014 integrando a Directa 2009/125/CE. Regulamento EN 30-2-1

Características dos queimadores e bicos

Tabla 1				Gás Liquefeito				Gás Natural
Bruciatore	Diàmetro (mm)	Potência tírmica kW (p.c.s.*) Nomin.	Ridot.	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
						***	**
Rápido (R)	100	3.00	0.70	39	86	218	214	116(Y)	286
Semi Rápido (S)	75	1.65	0.40	28	64	120	118	96(Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	79(6)	95
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013,25 mbars - gás seco Propano P.C.S. = 50,37 MJ/Kg. * Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m³

DD 642 /A(BK)

Início de utilização

! Em cada seletor está indicada a posição do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Apagado

Máximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o seletor escolhido no sentido anti-horário até a posição de maior potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Modelos são dotados de acendedor integrado internamente ao botão. Para acender o queimador escolhido basta premir até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de maior potência e mantê-lo premido até que se acenda.

! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo “●”) na direção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objectivo de fazer que as chamas ultrapassem o fundo dos recipientes. Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posição de mínimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo "Características dos queimadores e dos bicos".

• Para a maior estabilidade, verifique se os suportes dos recipientes de cozedura estão posicionados corretamente e se cada recipiente está centrado no queimador.
• Verifique se as pegas dos recipientes de cozedura estão alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicione as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variável em termos de estabilidade das panelas depende na maioria das vezes da própria panela (ou do seu posicionamento durante o uso). Panelas bem equilibradas, com fundo plano, centradas no queimador e com as pegas alinhadas com uma das linhas da

grelha oferecem obviamente a maior estabilidade.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixe de classe 3
• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os seletores estejam na posição "0" quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência Técnica).
• Não levante a tampa de vidro (se presente) com os queimadores ou a chapa elétrica não estiverem quentes.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economia e respeito do meio ambiente

• Cozinhe os seus alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e use o mínimo de água possível. Cozinhar com a tampa aberta aumenta fortemente o consumo de energia.
• Use exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é doze vezes mais rápida e poupa energia.

Manutenção e guarda

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpar a superfície da placa

• Todas as partes esmaltadas e de vidro devem ser limpas com água quente e uma solução neutra.
• As superfícies em aço inoxidável podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com estas durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) deve ser limpo antes que seque.
• Limpe com água quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produtos de limpeza específicos para superfícies de aço inoxidável.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilize abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões de louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilize produtos inflamáveis.
• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placa do fogão.

• Limpe as partes esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores podem ser retirados para limpeza.
• Limpe-os manualmente com água quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e verificando se nenhum dos orifícios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretamente nos respetivos locais.
• Quando tornar a colocar as grelhas, certifique-se de que a área onde assentam as panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e dispositivo de segurança exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentemente e, se necessário, limpe-as com um pano úmido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

! Para não danificar o isqueiro elétrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apareçam dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efetuada por um técnico autorizado pelo fabricante.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja erros nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estão abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não estão entupidos os furos de saída do gás do queimador.
• Não estrelados corretamente todos os componentes que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Foi controlado se:

• O botão não foi premido até o fundo.
• Não foi premido até o fundo durante um tempo suficiente para ativar o dispositivo de segurança.
• Não entupidos os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Não entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano.
• A regulação do mínimo não está correta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou no centro da chapa elétrica.
• As grades foram invertidas.

ATENÇÃO

Para a instalação do plano, consultar o manual.

Evitar batidas acidentais com panelas, grades ou outros utensílios da cozinha.

Não usar panelas ou recipientes a cavalo entre dois ou mais queimadores.

Não deixar frigideiras vazias sobre o fogão aceso por mais de 5 horas.

a

.

1. 15 k j u j y Lj

a 1 a

iioiaai jj iiaoi

j

y

.

jgl jai jia jia gla jn nnki bai jy j

1

aJ 1 J aJ aJ aJ aJ aJ aJ aJ aJ a

4a 15

.

.

J 1

1

42.13 15

i 1

i

1j 1

（）

i
