PCN 751 T/IX/A - Fogão HOTPOINT - Manual de utilização gratuito

Tipo de produto	Fogão a gás embutível
Marca	HOTPOINT
Modelo	PCN 751 T/IX/A
Número de queimadores	5 (Rápido, Rápido Reduzido, Semi-Rápido, Auxiliar, Tripla Coroa)
Potência total nominal	11,55 kW (gás)
Alimentação elétrica	220-240 V ~ 50 Hz
Tipo de gás compatível	Gás natural (G20/G25) ou GLP (butano/propano) – injetores adaptáveis
Ignição	Ignição elétrica integrada por vela
Segurança	Dispositivo de segurança termopar em cada queimador (corte de gás em caso de extinção)
Material da superfície	Aço inoxidável
Grelhas	Grelhas suporte de panelas em esmalte removíveis
Queimador Tripla Coroa	Potência nominal 3,30 kW, diâmetro 130 mm
Dimensões (L x P x A)	75 cm x 51 cm x 5 cm (valores típicos)
Classe de instalação	Classe 3 (embutível)
Limpeza	Grelhas, tampas e queimadores removíveis, limpeza com água quente e detergente neutro
Ajuste da chama	Variação contínua da potência por manípulo
Normas	Conforme ao Regulamento UE n.º 66/2014 (Eco-design) e EN 30-2-1
Acessórios fornecidos	Injetores de reposição, vedantes, ganchos de fixação

Perguntas frequentes - PCN 751 T/IX/A HOTPOINT

Como acender um queimador?

Pressione totalmente o manípulo correspondente e gire-o no sentido anti-horário até a posição máxima, então acione a ignição elétrica (ou aproxime uma chama). Nos modelos com segurança, mantenha o manípulo pressionado por 2 a 3 segundos após a ignição.

Por que a chama não é uniforme?

Verifique se os orifícios de saída do gás não estão obstruídos, se as peças do queimador estão montadas corretamente e se não há correntes de ar ao redor da placa.

O que fazer se o queimador apagar na posição mínima?

Certifique-se de que os orifícios não estão obstruídos, que não há correntes de ar e que o ajuste dos mínimos foi feito corretamente (parafuso de ajuste sob o manípulo).

Como limpar os queimadores?

Remova as grelhas, as tampas e os queimadores. Lave-os à mão com água quente e um detergente não abrasivo. Enxágue, seque e remonte, certificando-se de posicionar cada peça corretamente.

O que fazer em caso de cheiro de gás?

Feche imediatamente a válvula de corte do gás, não acenda nenhuma chama, não toque em interruptores elétricos. Areje o ambiente e contate um técnico autorizado.

As panelas estão instáveis, o que verificar?

Certifique-se de que o fundo da panela é bem plano, que está centrada no queimador e que as grelhas estão corretamente posicionadas (não invertidas).

Posso usar um limpador a vapor?

Não, é formalmente proibido usar um limpador a vapor ou de alta pressão. Use um pano macio e detergente neutro.

Como adaptar a placa a outro tipo de gás?

É necessário substituir os injetores dos queimadores pelos adequados ao novo gás (consulte a tabela de características). Consulte o manual para o procedimento detalhado e substitua a etiqueta de identificação.

Por que o queimador não acende?

Verifique se o fornecimento de gás está aberto, se há corrente elétrica (para ignição) e se a vela de ignição está limpa e seca.

Como manter os registros de gás?

Se um registro ficar duro ou bloqueado, mande substituí-lo por um técnico autorizado. Não tente repará-lo você mesmo.

MANUAL DE UTILIZADOR PCN 751 T/IX/A HOTPOINT

Instruções para a utilização

PLANO

Índice

Instruções para a utilização, 1

Advertências, 3

Assistência, 5

Descrição do aparelho, 6

Instalação, 26

Início e utilização, 30

Precauções e conselhos, 30

Manutenção e cuidados, 31

Anomalias e soluções, 31

TABELA DE COZINHA

Sumário

Manual de instruções, 1

Avisos, 2

Assistência, 5

ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar nos elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam supervisionadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento, caso sejam devidamente supervisionadas ou caso tenham recebido instruções relativas à utilização do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efetuadas por crianças sem supervisão.

ATENÇÃO: Deixar um fogão com gordura e óleo sem supervisão pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objetos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de proteções do plano inadequadas pode causar incidentes.

o tipo de avaria - o modelo da placa (Mod.) o número de série (S/N)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.

.(Mod.)

.(S/N)jJy

oall 1/3 jjoll 102gall lla 1/3 jSd

Descrição do aparelho

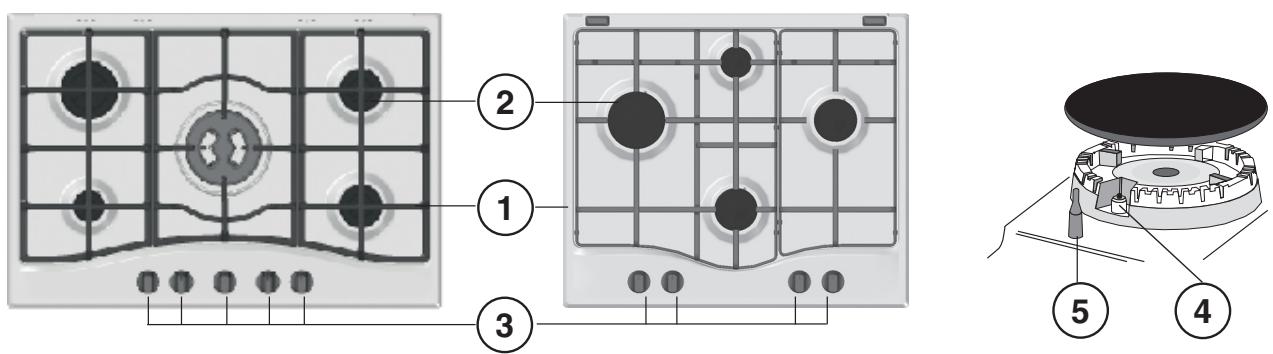

Vista de Conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES DE GÁS
3. Manipuladores de comando dos QUEIMADORES A GÁS
4. Vela para acender os QUEIMADORES A GÁS
5. DISPOSITIVO DE SEGURANÇA*
6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
7. Seletores de comando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS permite o acendimento automático do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA*: no caso em que a chama se apague acidentalmente, interrompe a saída do gás.
10. Há somente em alguns modelos.

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

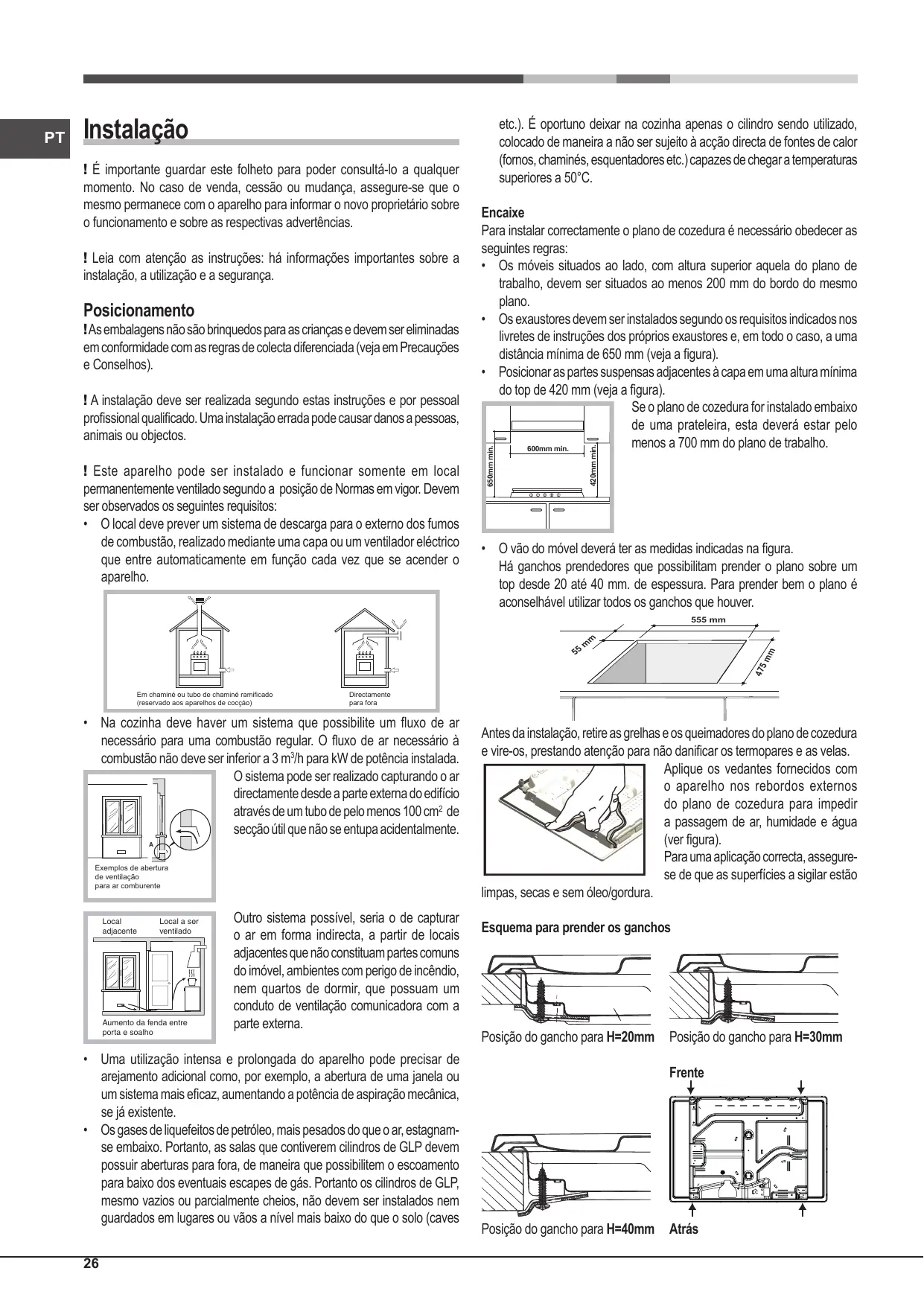

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo as disposições das Normas em vigor. Devem ser observados os seguintes requisitos: - O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador elétrico que entre automaticamente em função cada vez que se acender o aparelho.

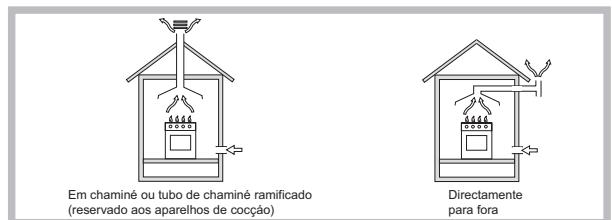

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3m³ /h para kW de potência instalada.

O sistema pode ser realizado capturando o ar diretamente desde a parte externa do edifício através de um tubo de pelo menos 100cm² de seção útil que não se entupa acidentalmente.

Outro sistema possível seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuem um conduto de ventilação comunicando com a parte externa.

• Uma utilização intensa e prolongada do aparelho pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou um sistema mais eficaz, aumentando a potência de aspiração mecânica, se já existente.
• Os gases de petróleo liquefeitos, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves

etc.). É oportuno deixar na cozinha apenas o cilindro em uso normal, colocado de maneira a não ser sujeito à ação direta de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C.

Encaixe

Para instalar corretamente o plano de cozedura, é necessário obedecer às seguintes regras:

• Os móveis situados ao lado, com altura superior à do plano de trabalho, devem ser situados a pelo menos 200 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados quando os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do topo de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta deve estar a pelo menos 700 mm do plano de trabalho.

Antes da instalação, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atenção para não danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e água (ver figura).

Para uma aplicação correta, assegure-se de que as superfícies a selar estão

limpas, secas e sem óleo/gordura.

Esquema para prender os ganchos

Posição do gancho para H=30mm

Posição do gancho para H=40mm

Atrás

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação, é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que se apoie sobre as ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm (veja as figuras).

No caso de instalação sobre um forno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do móvel, devem ser asseguradas tomadas de ar de entrada e saída (veja as figuras).

Ligação elétrica

Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e na frequência de alimentação indicadas na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo-verde. No caso de instalação acima de um forno de encaixar, a ligação elétrica do plano e a do forno precisam ser realizadas separadamente, tanto por razões de segurança elétrica, quanto para facilitar uma eventual remoção do forno.

Ligação do cabo de fornecimento à rede elétrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação.

No caso de uma ligação direta à rede, é necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse 50 °C a temperatura do ambiente.

! O técnico instalador é responsável pela aplicação correta da ligação elétrica e pela obediência às regras de segurança.

Antes de efetuar a ligação, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a entrega máxima de potência da placa, indicada na placa de identificação;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada está compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

!Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil. !O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). !A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efetuar-se conforme prescrito pelas Normas Nacionais em vigor, somente antes de ter controlado que o mesmo está regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efetuar as operações indicadas no parágrafo "Adaptação a diferentes tipos de gás".

Em caso de alimentação com gás líquido de botija, utilize reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração do aparelho, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 "Características dos queimadores e dos bicos".

Ligação com tubo rígido (cobre ou aço)

!A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum gênero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união, será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação, controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente daquele para o qual está preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), é necessário trocar os bicos dos queimadores mediante as seguintes operações: 1. Tire as grades do plano e solte os queimadores do lugar.

1. Desparafuse os bicos utilizando uma chave de tubo de 7 mm e substitua-os por aqueles apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos").
2. Monte novamente as partes, realizando estas operações na ordem contrária.
3. No final da operação, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás utilizado, que se encontra nos nossos centros de assistência técnica.

Substituição dos bicos do queimador de tripla coroa

1. Retire as grelhas e extraia os queimadores das suas sedes. O queimador é composto por duas partes separadas (ver figuras);
2. Desenrosque os bicos, utilizando uma chave de tubo de 7 mm. Troque os bicos por outros adequados ao novo tipo de gás (ver tabela 1). Os novos bicos têm furos idênticos.
3. Volte a colocar todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

• Regulação do ar primário dos queimadores: Os queimadores não necessitam de qualquer regulação de ar primário.
• Regulação dos mínimos
• Coloque a torneira na posição de mínimo;

1. Retire o seletor e ajuste o parafuso de regulação situado no inferior ou ao lado da haste da torneira até obter uma chama pequena e regular.
2. Verifique se, ao girar rapidamente o botão da posição de máximo até a de mínimo, os queimadores não se apagam.
3. Nos aparelhos equipados com dispositivo de segurança (termopar), em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios queimadores no parafuso de regulação.
4. Depois de realizar a regulação, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo.

! Ao terminar a operação, substitua a velha etiqueta de calibragem com a que corresponde ao novo gás, utilizando a que se acha nos outros Centros de Assistência Técnica.

! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTicas
Ligações eletricas	ver quadro das caracteristicas
CONCEPÇÃO ECOLógICAEste aparecido é em conformidade com as Regulamento UE no. 66/2014 integrando a Direcita 2009/125/CE.Regulamento EN 30-2-1

Característica dos queimadores e bicos

Tabela 1			Gás liquef即将到来						Gás natural
Queimador	Diâmetro (mm)	Potência tírmica kW (p.c.s.*) Reduzida	Potenza termica kW (p.c.s.*) Nominal	By-pass 1/100 (mm) (1)	By-pass 1/100 (mm)	Bico 1/100	Capacidade* (g/h)		Potência tírmica kW (p.c.s.*) Nominal	Bico 1/100 (mm)	Capacidade* (l/h)
							***	**
Rápido (R)	100	0.70	3.00	39	41	86	218	214	3.00	132(H3)	286
Rápido Reduzido (RR)	100	0.70	2.60	39	41	80	189	186	2.60	122(H3)	248
Semi Rápido (S)	75	0.40	1.65	28	30	64	120	118	1.65	96(Z)	157
Auxiliar (A)	55	0.40	1.00	28	30	50	73	71	1.00	79(6)	95
Coroa Tripla (TC)	130	1.50	3.30	61	57	65x2	240	236	3.60	103x2	343
Pressões de alimentação		Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
							20	25	17
							35	45	25

! Em cada seletor está indicada a posição do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Apagado

Máximo

Mínimo

Para acender o queimador, aproxime do mesmo a chama de um isqueiro, fósforo ou acendedor automático, pressione e faça girar o seletor escolhido no sentido anti-horário até a posição de maior potência.

Nos modelos dotados de dispositivo de segurança, é necessário manter cerca de 2-3 segundos pressionado o seletor até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o seletor correspondente no sentido anti-horário até a posição de maior potência.

! Se apagar-se acidentalmente a chama do queimador, feche o botão de comando e tente acender novamente somente depois de pelo menos um minuto.

Para apagar o queimador é necessário rodar o seletor (correspondente ao símbolo “●”) na direção horária até que se apague.

Conselhos práticos para a utilização dos queimadores

Para obter a maior performance é bom lembrar-se do seguinte:

• Utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de fazer com que as chamas não ultrapassem o fundo dos recipientes. Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posição de mínimo.

Panelas para usar nos planos de 60-75 cm

Queimador	Ø Diámetro Recipientes (cm)
Rápido (R)	24 - 26
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26

Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo "Características dos queimadores e dos bicos".

• Para a maior estabilidade, verifique se os suportes dos recipientes de cozedura estão posicionados corretamente e se cada recipiente está centrado no queimador.
• Verifique se as pegas dos recipientes de cozedura estão alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicione as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variável em termos de estabilidade das panelas depende na maioria das vezes da própria panela ou do seu posicionamento durante o uso. Panelas bem equilibradas, com fundo plano, centradas no queimador e com as pegas alinhadas com uma das linhas da

grelha oferecem obviamente a maior estabilidade.

Precauções e conselhos

Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho refere-se a um aparelho de encaixe de classe 3
• Para que os aparelhos a gás funcionem corretamente, é necessária uma troca de ar regular do ambiente. Assegurar-se de que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo em um sítio protegido, porque é muito perigoso se exposto à chuva e temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou úmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre de que os seletores estejam na posição "●"/"o" quando não estiver a utilizar o aparelho.
• Não puxe o cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência Técnica).
• Não levante a tampa de vidro (se presente) com os queimadores ou a chapa elétrica ainda estiverem quentes.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para melhorar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economia e respeito do meio ambiente

• Cozinhe os seus alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e use o mínimo de água possível. Cozinhar com a tampa aberta aumentará fortemente o consumo de energia.
• Use exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é duas vezes mais rápida e poupa energia.

Manutenção e guarda

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpar a superfície da placa

• Todas as partes esmaltadas e de vidro devem ser limpas com água quente e uma solução neutra.
• As superfícies em aço inoxidável podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com estas durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) deve ser limpo antes que seque.
• Limpe com água quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produtos de limpeza específicos para superfícies de aço inoxidável.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilize abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões de louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilize produtos inflamáveis.
• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão, sobre a placa de fogão.

• Limpe as partes esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores podem ser retirados para limpeza.
• Limpe-os manualmente com água quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e verificando se nenhum dos orifícios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretamente nos respetivos locais.
• Quando tornar a colocar as grelhas, certifique-se de que a área onde assentam as panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e dispositivo de segurança exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentemente; se necessário, limpe-as com um pano úmido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

! Para não danificar o isqueiro elétrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apareça dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efetuada por um técnico autorizado pelo fabricante.

Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e eletricidade, especialmente se as torneiras do gás antes do plano estiverem abertas.

O queimador não se acende ou a chama não é uniforme.

Verifique se:

• Estão entupidos os furos de saída do gás do queimador.
• Não estão encaixados corretamente todos os componentes móveis que compõem o queimador.
• Há correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurança.

Verifique se:

• O botão não foi premido até ao fim.
• Não foi mantido premido até ao fundo o botão durante um tempo suficiente para ativar o dispositivo de segurança.
• Não estão estampados os furos de saída do gás em correspondência ao dispositivo de segurança.

O queimador em posição de mínimo não permanece aceso.

Foi controlado se:

• Não entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano. A regulação do mínimo não está correta.

Os recipientes são instáveis.

Foi controlado se:

• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.
