MANUAL DE UTILIZADOR TCS 73B GP HOTPOINT

Instruções para a utilização

Instalação, 34 Português Onde instalar a máquina de secar roupa? Ventilação Ligação eléctrica Informações preliminares Advertências e sugestões, 36 Segurança geral Economia energética e respeito pelo meio ambiente Cuidados e manutenção, 38 TCS 73B Interrupção da alimentação eléctrica Limpeza do filtro no fim de cada ciclo Controlo do tambor no fim de cada ciclo Esvaziamento do recipiente de recolha da água no fim de cada ciclo Limpeza da unidade de condensação Limpeza da máquina de secar roupa Descrição da máquina de secar roupa, 40 Características Painel de comandos Como efectuar uma secagem, 42 Início e escolha do programa Programas e opções, 43 Tabela dos programas Programas Especiais/Sport/Parciais Opções Abertura da porta www.indesit.com Este símbolo serve para lembrar-te de ler este manual de instruções.

! Mantenha o presente manual num local acessível para poder consultá-lo facilmente sempre que necessário. Mantenha sempre o manual junto da máquina de secar roupa. Se a máquina for vendida ou cedida a outras pessoas, faça-a acompanhar deste manual, para que os novos proprietários possam conhecer as advertências e sugestões relacionadas com a utilização da mesma. Roupa, 46 Triagem da roupa Etiquetas de manutenção Tempos de secagem Problemas e soluções, 47 Assistência, 48 Peças de reposição Informações sobre a reciclagem e a eliminação ! Leia com atenção estas instruções: as páginas seguintes contém informações importantes sobre a instalação e sugestões úteis sobre o funcionamento do electrodoméstico.

• As chamas podem danificar a máquina de secar roupa, que deve pois ser instalada num local 15 mm 15 mm afastado de fogões a gás, aquecedores, radiadores ou placas de cozinha. Se o electrodoméstico for instalado sob uma banca, é necessário deixar um espaço de 10 mm entre o painel superior do electrodoméstico e outros objectos colocados sobre o mesmo, e um espaço de 15 mm entre os lados do electrodoméstico e as paredes ou os móveis vizinhos. Deste modo, fica garantida uma circulação do ar adequada. O aparelho deve ser instalado com a superfície traseira posicionada contra uma parede Ventilação
• Quando a máquina de secar roupa estiver activa, deve existir ventilação suficiente. Certifique-se de que instala a máquina de secar roupa num local sem humidade e com circulação do ar adequada. O fluxo de ar em torno da máquina de secar é fundamental para permitir a condensação da água produzida durante a lavagem. A máquina de secar roupa não funciona correctamente se estiver instalada num espaço fechado ou no interior de um móvel. ! Se a máquina de secar roupa for utilizada numa divisão pequena ou fria, é possível que se forme uma pequena quantidade de condensados. ! Não é aconselhável instalar a máquina de secar roupa num armário. O electrodoméstico não deve nunca ser instalado por trás de uma porta de fechar à chave, de uma porta de correr nem de uma porta com dobradiças do lado oposto ao da porta da máquina de secar roupa. Descarga da água Se a máquina for colocada junto de um tubo de descarga, é possível fazer defluir a água condensada directamente sem ter de utilizar o recipiente de recolha da água. Neste caso, deixa de ser necessário esvaziar o recipiente de recolha da água no fim de cada ciclo. Se a máquina de secar roupa for instalada por cima ou ao lado de uma máquina de lavar roupa, pode partilhar a mesma conduta de descarga. Basta desligar o tubo indicado na figura A e ligá-lo à conduta de descarga.

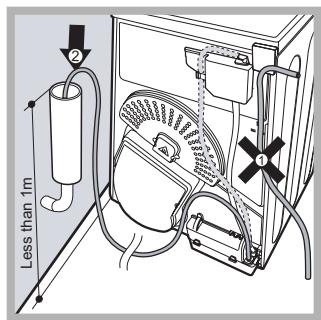

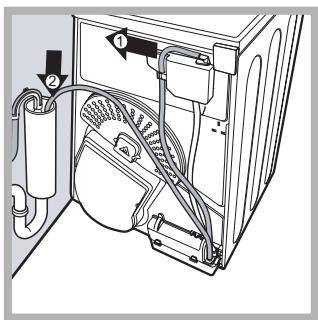

Se a conduta de descarga estiver a uma distância superior ao comprimento do tubo, para efectuar a ligação, é possível adquirir e ligar um tubo de diâmetro idêntico e com o comprimento necessário. Para instalar o novo tubo, basta substituir o existente conforme indicado na figura B inserindo-o na mesma posição. ! A conduta de descarga deve ficar 1 m mais baixa relativamente ao fundo da máquina de secar roupa. ! Depois de ter instalado a máquina de secar roupa, certifique-se de que o tubo de descarga não está dobrado nem torcido.

Fig. A Fig. B Ligação eléctrica Antes de introduzir a ficha na tomada eléctrica, verifique o seguinte:

• Certifique-se de que tem as mãos secas.
• A tomada deve estar equipada com ligação à terra.
• A tomada deve ter capacidade para suportar a potência máxima prevista para a máquina, indicada na placa dos dados de exercício (consulte Descrição da máquina de secar roupa).
• A tensão de alimentação deve estar compreendida entre os valores indicados na placa dos dados de exercício (consulte Descrição da máquina de secar roupa).
• A tomada deve ser compatível com o tipo de ficha da máquina de secar roupa. Caso contrário, substitua a tomada ou a ficha. ! NÃO UTILIZE EXTENSÕES. ! A máquina de secar roupa não pode ser instalada em ambientes externos, mesmo que abrigados. Na verdade, pode ser muito perigoso expor este electrodoméstico à chuva ou a tempestades. ! Após a instalação da máquina de secar, o cabo eléctrico e a ficha devem ser mantidos ao alcance da mão. ! O cabo eléctrico não deve ser dobrado nem esmagado. Dimensões máximas de carga: 7 kg

! Se a ficha a substituir é do tipo incorporado, é necessário eliminá-la de forma segura. NÃO a deixe onde possa ser inserida numa tomada, podendo provocar choques eléctricos. ! O cabo eléctrico deve ser verificado periodicamente. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço de assistência ou por pessoal qualificado, para evitar perigos. (consulte Assistência). Os cabos eléctricos novos ou mais compridos são fornecidos por revendedores autorizados por um custo adicional. ! O fabricante não se responsabiliza pela não observância destas regras. ! Em caso de dúvida relativamente às indicações acima, contacte um electricista qualificado. Informações preliminares Depois de instalada a máquina de secar roupa, antes de a colocar em funcionamento, limpe o interior do tambor e retire a sujidade que se possa ter acumulado durante o transporte. Ficha De Produto - Regulamentação 392/2012. Marca Hotpoint/Ariston Modelo TCS 73B GP (EU) Capacidade nominal para roupa de algodão para o "programa normal de algodão" em plena carga - kg O secador de roupa para uso doméstico é Classe de eficiência energética numa escala de A+++ (baixos consumos) a D (altos consumos) O consumo anual de energia ponderado (AEc)* Kwh 1) O secador de roupa para uso doméstico é Consumo de energia com carga completa; Edry- kWh 2) Consumo de energia com carga parcial; Edry½,- kWh 2) Consumo de energia: estado de desativação (Po) - Watts Consumo de energia: estado inativo (Pl) - Watts Duração do "estado inativo" no sistema de gestão de energia minutos Progr. Duração - plena carga e carga parcial ponderada (Tt) minutos 3)

Plena carga (Tdry) - minutos Carga parcial (Tdry½) - minutos Classe de eficiência de condensação numa escala de G (menos eficiente) a A (mais eficiente) Eficiência de condensação média - %

plena carga e carga parcial ponderada (Ct) 3) plena carga Cdr carga parcial Cdry½ Emissão de ruído aéreo - dB(A) re 1 pW

1) O programa normal de algodão com carga plena e parcial e o programa normal

de algodão com carga parcial são os programas normais mencionados nas informações da etiqueta e da ficha. Estes programas são adequados para secar ao nível Armário (0%) as peças de roupa de algodão e são os mais eficientes em termos de consumo energético. A carga parcial é metade da carga nominal.

2) O consumo por ano baseia-se em 160 ciclos de secagem do programa normal

de algodão em plena carga e em carga parcial, e no consumo dos modos de baixo consumo de energia. O valor real do consumo de energia por ciclo depende do modo de utilização do aparelho.

3) Média calculada de 3 ciclos com carga plena e 4 ciclos com meia carga.

Regulamentação 932/2012. Sintético: consumo de energia com carga completa; kWh Sintético: plena carga (Tdry) - minutos Sintético: Carga parcial N/A

! Este electrodoméstico foi concebido e fabricado em conformidade com as normas internacionais em matéria de segurança. Estas advertências são fornecidas por razões de segurança e devem ser observadas com atenção.

• A presente máquina de secar roupa pode ser utilizada por pessoas (incluindo crianças com mais de 8 anos) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, caso sejam supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança.
• A presente máquina de secar roupa foi concebida para uso doméstico e não profissional.
• Não toque no electrodoméstico com os pés descalços nem com as mãos ou os pés molhados.
• Desligue o electrodoméstico da rede de alimentação eléctrica, puxando pela ficha e nunca pelo cabo.
• Após a utilização, desligue a máquina de secar roupa e desligue a ficha da rede de alimentação eléctrica. Mantenha a porta da máquina de secar roupa fechada para evitar que as crianças a utilizem nas suas brincadeiras.
• As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.
• A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.
• As crianças com menos de 3 anos devem ser mantidas afastadas da máquina de secar roupa se não forem constantemente vigiadas.
• O electrodoméstico deve ser instalado correctamente e deve ter uma ventilação adequada. A admissão de ar da parte da frente da máquina de secar roupa e os respiradouros da parte posterior não devem nunca ficar obstruídos (consulte Instalação).
• Nunca utilize a máquina de secar roupa sobre a alcatifa se a altura do pêlo impedir a entrada do ar pela base da máquina.
• Certifique-se de que a máquina está vazia antes de a carregar.

A parte posterior da máquina de secar roupa pode ficar muito quente: não toque nunca nela quando a máquina estiver a funcionar. Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (consulte Manutenção). Não sobrecarregue a máquina de secar roupa (consulte Roupa para as dimensões máximas de carga). Não introduza peças de roupa completamente molhadas. Siga sempre com atenção todas as instruções indicadas nas etiquetas de lavagem (consulte Roupa). Não carregue a máquina com peças grandes e excessivamente volumosas. Não seque fibras acrílicas a altas temperaturas. Não desligue a máquina de secar roupa quando contiver ainda peças quentes. Limpe o filtro após cada utilização (consulte Manutenção). Esvazie o recipiente de recolha da água após cada utilização (consulte Manutenção). Limpe a unidade do condensador após intervalos regulares (consulte Manutenção). Não suba para o painel superior da máquina de secar roupa, pois pode danificá-la. Respeite sempre as normas e as características eléctricas (consulte Instalação). Adquira sempre acessórios e peças de reposição originais (consulte Assistência). Para reduzir o risco de ocorrência de incêndios na máquina de secar roupa, deve ter em conta os seguintes aspectos:

• Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água.
• Não seque peças de vestuário que tenham sido tratadas com produtos químicos.
• Não seque peças de roupa que tenham sido manchadas ou impregnadas com óleo ou azeite, uma vez que isto representa um

perigo de incêndio. As peças de roupa contaminadas com óleo podem inflamar espontaneamente, sobretudo quando são expostas a fontes de calor, como uma máquina de secar roupa. As peças de roupa podem ficar quentes, provocando uma reacção de oxidação com o óleo. A oxidação gera calor. Se não for o possível evacuar o calor, as peças de roupa podem ficar quentes o suficiente para se incendiarem. Amontoar, empilhar ou guardar peças de roupa contaminadas com óleo pode impedir a evacuação do calor, causando o perigo de incêndio. Se for inevitável que os tecidos contaminados com óleo ou azeite, ou outros que tenham sido contamina dos com produtos para o cabelo sejam colocados numa máquina de secar roupa, devem, em primeiro lugar, ser lavados com detergente extra – isto irá diminuir, mas não eliminar, o perigo. Estas não devem ser retiradas da máquina de secar e colocadas umas sobre as outras ou guardadas enquanto estão quentes. Não seque peças de roupa que foram anteriormente lavadas ou limpas com, ou impregnadas ou sujas com, gasolina, solventes para lavagem a seco ou outras substâncias inflamáveis ou combustíveis. Substâncias altamente inflamáveis habitualmente utilizadas em ambientes domésticos, incluindo óleo alimentar, acetona, álcool desnaturado, querosene, anti-nódoas, terebintina, ceras e decapantes de cera. Certifique-se de que estas peças de roupa foram lavadas em água quente com uma quantidade extra de detergente antes de serem secas na máquina de secar. Não seque peças de roupa contendo espuma de borracha (também conhecida como espuma de látex) ou materiais de textura semelhante a borracha. Os materiais de espuma de borracha podem, quando aquecidos, incendiar por combustão espontânea. Amaciadores para a roupa ou produtos semelhantes não devem ser utilizados na máquina de secar para eliminar os efeitos de electricidade estática excepto se este método for especificamente recomendado pelo fabricante do produto amaciador para a roupa. Não seque peças de roupa interior que contenham reforços de metal, por exemplo, sutiãs com aros de metal. No caso de os reforços de metal se soltarem durante a secagem, podem ocorrer danos na máquina de secar.

• Não seque na máquina artigos de borracha ou plástico como toucas de banho ou coberturas impermeáveis para bebés, polieteno ou papel.
• Não seque na máquina artigos com componentes de borracha, peças de roupa com almofadas de espuma de borracha, almofadas, galochas e calçado de desporto com revestimento de borracha.
• Retirar todos os objectos dos bolsos, como isqueiros e fósforos. ! ATENÇÃO: não pare nunca a máquina de secar roupa antes do fim do ciclo de secagem, a não ser que todas as peças sejam removidas rapidamente e estendidas para dissipar o calor. Economia energética e respeito pelo meio ambiente
• Antes de secar as peças de roupa, torça-as para eliminar a maior quantidade de água possível (se antes utilizar uma máquina de lavar, defina um ciclo de centrifugação). Deste modo, pode economizar energia durante a secagem.
• Se utilizar sempre a máquina com carga plena, pode economizar energia: peças únicas e cargas pequenas demoram mais tempo a secar.
• Limpe o filtro no fim de cada ciclo para controlar os custos relacionados com o consumo energético (consulte Manutenção).

Cuidados e manutenção

Interrupção da alimentação eléctrica Esvaziamento do recipiente de recolha da água no fim de cada ciclo ! Desligue a máquina de secar roupa quando não estiver a funcionar, bem como durante as operações de limpeza e de manutenção.

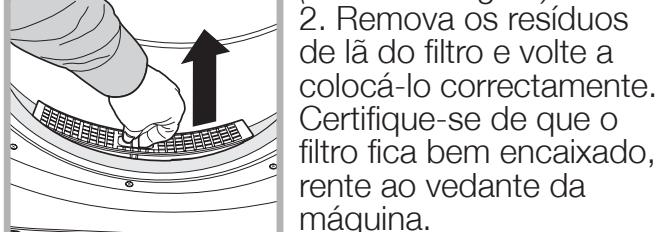

Limpeza do filtro no fim de cada ciclo O filtro é um componente fundamental para a secagem: a sua função consiste em recolher os resíduos de lã e o cotão que se formam durante a secagem. No fim da secagem, limpe o filtro enxaguando-o com água corrente ou limpando-o com o aspirador. Se o filtro se obstruir, o fluxo de ar no interior da máquina de secar roupa pode ficar seriamente comprometido: os tempos de secagem prolongam-se e o consumo de energia aumenta. Além disso, podem verificarse danos na máquina de secar roupa. O filtro encontra-se em frente ao vedante da máquina de secar (consulte a figura). Remoção do filtro:

1. Puxe para cima a pega de plástico do filtro

(consulte a figura).

2. Remova os resíduos

de lã do filtro e volte a colocá-lo correctamente. Certifique-se de que o filtro fica bem encaixado, rente ao vedante da máquina. ! Não utilize a máquina de secar roupa sem antes ter recolocado o filtro no respectivo lugar. Controlo do tambor no fim de cada ciclo Rode manualmente o tambor para retirar as peças de roupa mais pequenas (lenços) que possam ter ficado no interior da máquina. Limpeza do tambor ! Para a limpeza do tambor, não utilize detergentes abrasivos, lã de aço ou agentes de limpeza para aço inoxidável. Pode formar-se uma película colorida no tambor de aço inoxidável, fenómeno que pode ser causado por uma combinação de água e/ou de agentes de limpeza, como o amaciador de lavagem. Esta película colorida não afecta o desempenho da máquina de secar roupa.

Retire o recipiente da máquina e esvazie-o num lavatório ou noutro recipiente de descarga adequado e, em seguida, reposicione-o correctamente. Verifique sempre o recipiente de recolha e esvazie-o antes do início de um novo programa de secagem. - O não esvaziamento do recipiente de recolha da água pode causar: - A paragem do aquecimento da máquina (o que faria com que a roupa continuasse húmida no fim do ciclo de secagem). - O indicador luminoso “Esvaziar recipiente” ilumina-se para avisar que o recipiente está cheio. Carregamento do sistema de recolha da água Quando a máquina de secar roupa é nova, o recipiente de recolha da água não efectua a recolha enquanto o sistema não estiver carregado. Esta operação pode precisar de 1 ou 2 ciclos de secagem. Uma vez efectuado o carregamento, o sistema recolhe a água em todos os ciclos. Limpeza da unidade de condensação

• Retire periodicamente (todos os meses) a unidade de condensação e limpe eventuais depósitos de cotão das placas, enxaguando-a com água fria da torneira a correr pela parte posterior do condensador. Remoção do condensador:

1. Desligue a máquina

da rede eléctrica e abra a porta.

condensador (consulte a figura), desbloqueie os três fechos rodandoos 90° no sentido contrário ao dos ponteiros do relógio e extraia o condensador, puxando-o pela pega.

3. Limpe a superfície

dos vedantes e reposicione a unidade com as setas voltadas para cima, certificando-se de que os fechos estão bem fixos. Limpeza da máquina de secar roupa Conselhos rápidos

• As partes externas de metal e de plástico e as partes de borracha podem ser limpas com um pano húmido.
• Periodicamente (cada 6 meses), limpe com o aspirador a grelha de admissão de ar dianteira e os respiradouros da parte posterior da máquina para remover eventuais depósitos de cotão, resíduos de lã e poeira. Além disso, remova os depósitos de cotão da parte da frente do condensador e das áreas do filtro, utilizando ocasionalmente o aspirador. ! Não utilize solventes nem abrasivos. ! Solicite um controlo regular da máquina de secar roupa por pessoal técnico autorizado para garantir a segurança dos componentes eléctricos e mecânicos (consulte Assistência). ! Deve limpar o filtro, e o unidade de condensação depois de cada secagem. ! Relembramos que deve esvaziar o recipiente de recolha da água após cada carga. ! Desta forma, obterá sempre o melhor desempenho!

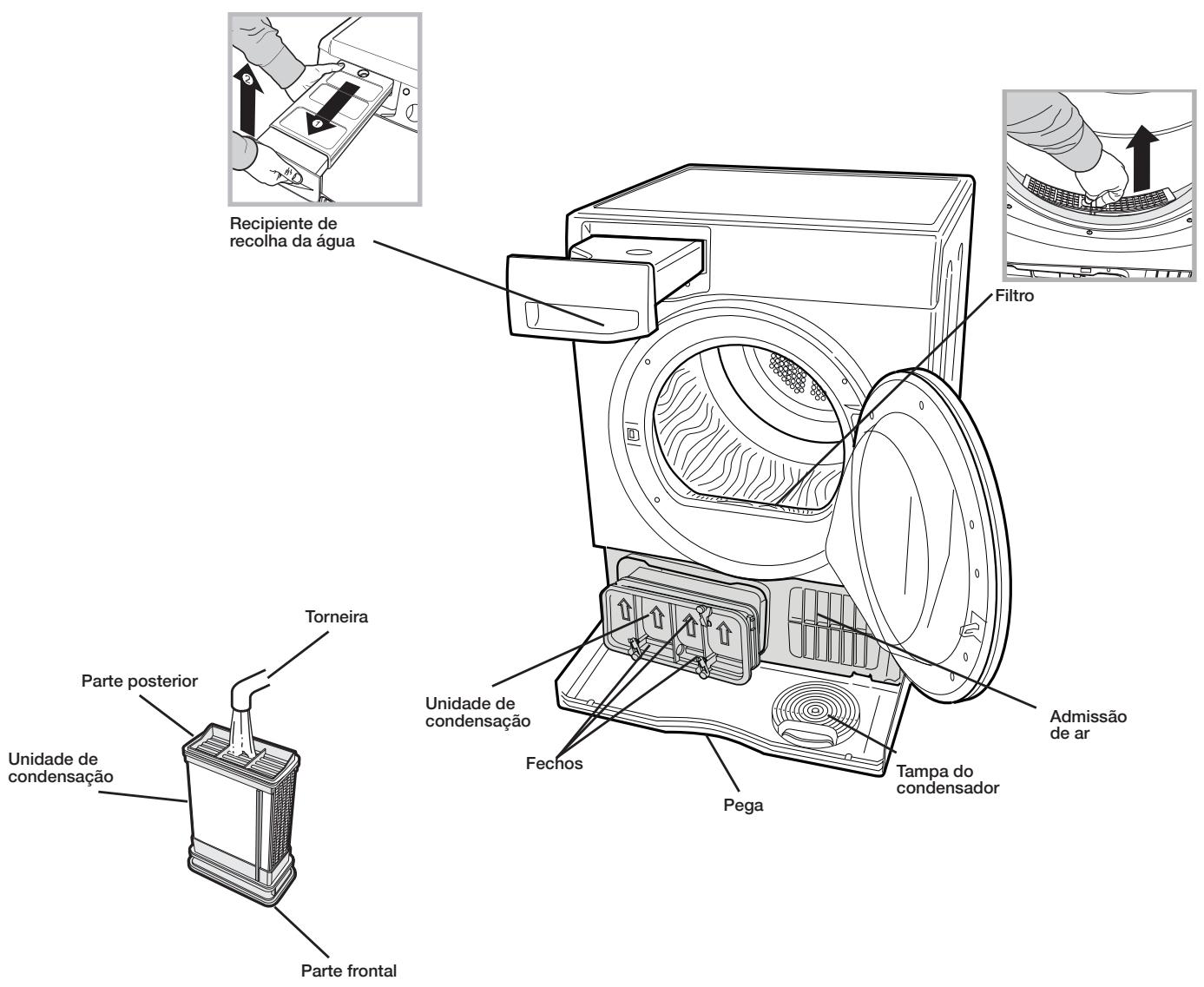

Recipiente de recolha da água Filtro Torneira Parte posterior Unidade de condensação Unidade de condensação Admissão de ar Fechos Pega Tampa do condensador Parte frontal

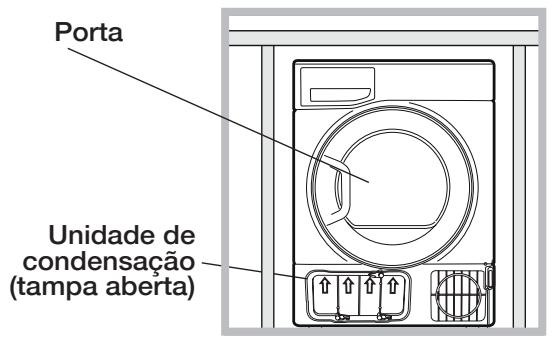

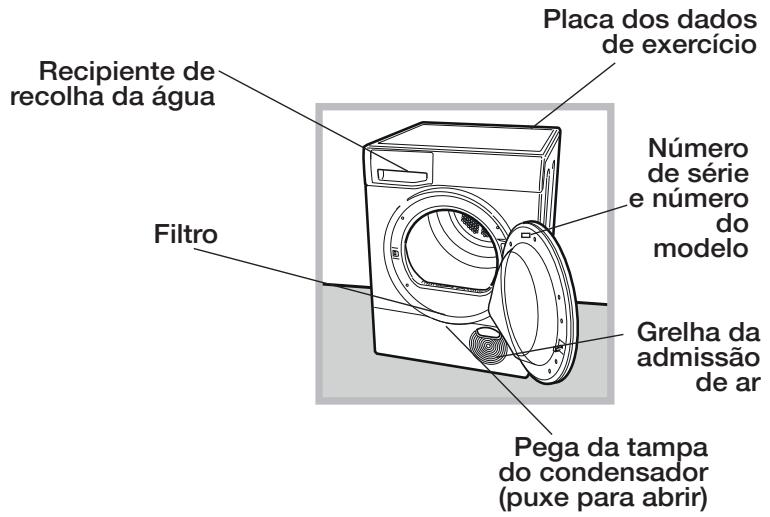

Descrição da máquina de secar roupa

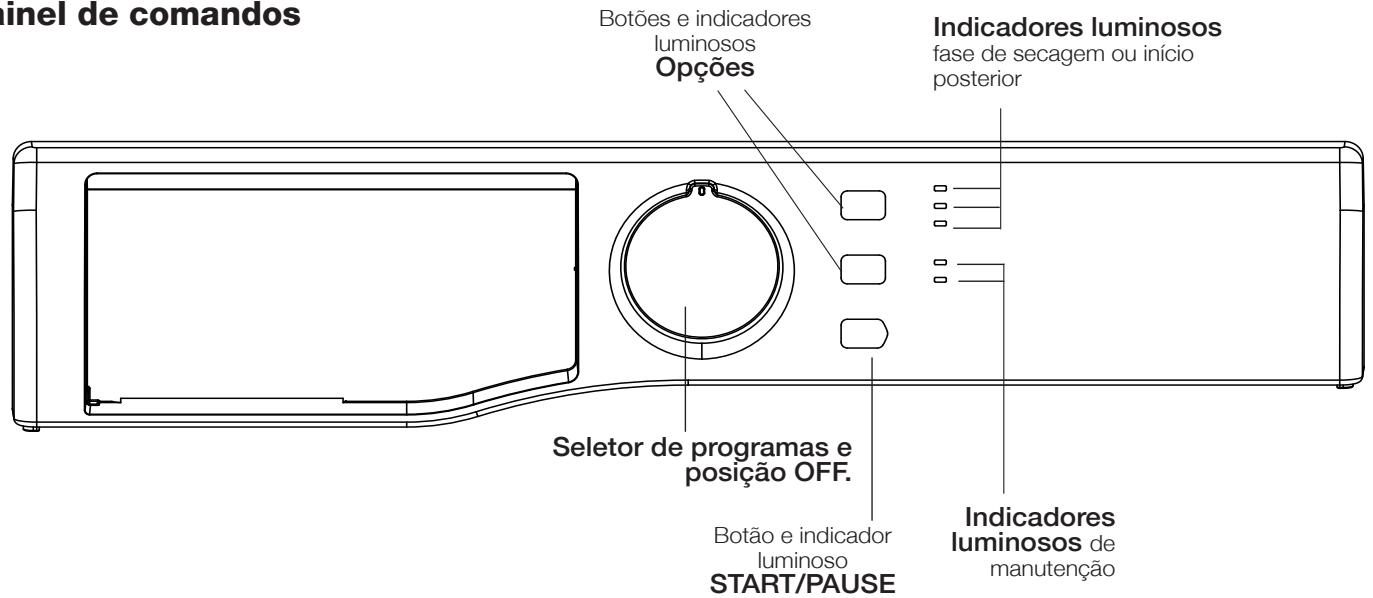

Características Abertura da porta Placa dos dados de exercício Recipiente de recolha da água Porta Número de série e número modelo Filtro Grelha da admissão de ar Unidade de condensação (tampa aberta) Pega da tampa do condensador (puxe para abrir)

Selector de Programas Consente configurar o programa: rode até que o indicador fique direccionado para o programa pretendido. A posição OFF desliga a máquina de secar (consulte Início e Escolha do programa). Botões opções Permitem escolher as opções disponíveis para o programa seleccionado. Os indicadores luminosos acendem-se para indicar que a opção foi seleccionada (consulte Programas e opções). Botão e indicador luminoso START/PAUSE Quando o indicador luminoso verde piscar lentamente, prima o botão para iniciar o programa. Quando o ciclo tiver sido iniciado, o indicador luminoso de sinalização mantém-se sempre aceso. Para colocar o programa em pausa, prima novamente o botão; o indicador luminoso fica de cor laranja e começa novamente a piscar. Para reiniciar o programa do ponto em que havia sido interrompido, prima novamente o botão (veja Início e Escolha do programa). Indicadores luminosos Indicadores luminosos de manutenção Os indicadores luminosos fornecem informações importantes. Vejamos o que significam: Antes de cada programa, as Luzes indicadoras de Limpeza do Filtro e Esvaziar Reservatório sinalizam que é fundamental limpar o filtro e esvaziar o reservatório da água antes de utilizar a máquina de secar (vide Limpeza e Manutenção). Se o reservatório da água se encher durante a execução do programa, as luzes indicadoras acendem-se. O reservatório da água deve ser esvaziado antes de se carregar na tecla START/PAUSE para retomar o ciclo do ponto no qual tinha sido interrompido. O indicador luminoso Limpeza do condensador (consulte Manutenção). lembra que é fundamental limpar o condensador em intervalos regulares Indicadores luminosos “Fases de secagem” O Indicador luminoso indica que está em acto a fase de secagem. O Indicador luminoso indica que está em acto a fase de arrefecimento. O Indicador luminoso END indica o fim do programa. Indicadores luminosos “Início posterior” Se tiver sido activada a função “Início posterior” (veja “Programas e opções”) depois de ter iniciado o programa, começará a lampejar o indicador luminoso relativo ao atraso seleccionado. Com o passar do tempo será mostrado a atraso restante, mediante o respectivo indicador luminoso aceso intermitente: Depois de ter passado o tempo de atraso seleccionado, começará o programa estabelecido.

Como efectuar uma secagem

Início e escolha do programa

1. Introduza a ficha da máquina de secar roupa na tomada de alimentação eléctrica.

2. Seleccione a roupa em função do tipo de roupa (consulte Roupa).

3. Abra a porta e certifique-se de que o filtro está limpo e em posição, e que o recipiente de recolha da água está vazio e posicionado correctamente (consulte Manutenção). 4. Carregue a máquina tendo o cuidado de não deixar nenhuma peça de roupa entre a porta e o respectivo vedante. Feche a porta.

5. Ligue a máquina de secar colocando o seletor numa posição diferente de OFF.

6. Rode o botão de selecção dos Programas até quando o indicador estiver no programa correspondente ao tipo de tecido que se pretende secar, verificando a tabela dos programas (consulte Programas e opções) e as indicações para cada tipo de tecido (consulte Roupa Branca). ! Atenção: se, depois de ter premido o botão de START/PAUSE, alterar a posição do selector dos programas, a nova posição NÃO altera o programa seleccionado. Para alterar o programa, prima o botão START/PAUSE para colocar o programa em pausa (o indicador luminoso fica laranja intermitente), escolha o novo programa e as respectivas opções. Prima o botão de START/PAUSE para iniciar o novo programa.

7. Se necessário, defina o tempo de retardamento e as outras opções (consulte Programas e opções).

8. Para iniciar, prima o botão START/PAUSE.

Durante o programa de secagem, é possível controlar a roupa e retirar as peças que já estão secas, deixando as outras no interior da máquina. Depois de ter voltado a fechar a porta, prima START/PAUSE para recolocar a máquina em funcionamento. 9. Durante os últimos minutos dos programas de secagem, antes do fim do programa, é iniciada a fase final de SECAGEM A FRIO (os tecidos são arrefecidos); é necessário deixar sempre terminar esta fase. 10. A ligação do indicador luminoso END indica que o programa terminou. Para que saiba que o programa foi concluído, o indicador sonoro irá soar 3 vezes. Abra a porta, retire a roupa, limpe o filtro e volte a colocá-lo no respectivo lugar. Esvazie o recipiente de recolha da água e volte a colocá-lo no respectivo lugar (consulte Manutenção). Se a roupa não for retirada no fim do ciclo, a Opção antivinco, quando prevista pelo programa selecionado, permitirá a rotação do tambor de tanto em tanto num período de até 10 horas a fim de reduzir a formação de vincos. Esta fase para, quando se abre a porta ou se coloca o seletor em OFF.

11. Coloque o seletor dos programas em OFF para desligar a máquina de secar.

12. Desligue a máquina de secar roupa da rede eléctrica.

Opção antivinco automática Trata-se de uma opção automática que permite um tratamento antivinco antes e depois do programa de secagem. A rotação a intervalos do tambor antes do início do ciclo de secagem, selecionando a opção de partida retardada, evita a formação de vincos. Em certos programas, o tambor roda a intervalos no fim do ciclo de secagem. A fase para, quando se abre a porta ou se coloca o seletor em OFF. Modalidade de Stand by Esta máquina de secar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Prima continuamente o botão ON/OFF até que a secadora volte a acender.

Programas e opções Tabela dos programas Programa

Carga máx. (kg) Opções compatíveis Duração do ciclo* Algodão 1 Algodão Secagem Máx Início retardado 150' 2 Algodão Normal** Máx Início retardado - Secagem delicada 130' 3 Engomar fácil Máx Início retardado - Secagem delicada 110' Delicados 4 Sintéticos

Início retardado 60' 6 Seda

85' Especiais 7 Antialérgico

Início retardado 180' 8 Camisas

Início retardado - Secagem delicada 75' 9 Jeans

Início retardado 100'

Início retardado - Secagem delicada

• Importante: A duração dos programas depende da quantidade de peças, do tipo de tecido, da velocidade de centrifugação selecionada e de qualquer outra função adicional selecionada. Algodão Normal é o programa mais eficiente em termos de consumo de energia (UE 392/2012). Para atingir a máxima eficiência, selecione a opção de temperatura mais alta (Configuração standard/predefinida inicial). Programas Algodão Algodão Secagem: As peças são secadas no máximo nível possível, mesmo acima do nível da opção Algodão Normal. Algodão Normal: No fim da secagem, as peças podem ser usadas imediatamente após a sua remoção da máquina de secar. Algodão Engomar fácil: o nível de secagem das peças permite reduzir a engomagem ao mínimo. Sintéticos Indicado para uma secagem delicada dos tecidos sintéticos. Sintéticos Engomar fácil Este é um programa para itens sintéticos ou misturas sintéticas/algodão, com um nível de humidade que reduz o máximo possível a engomagem. Seda ●Este programa foi concebido para secar sedas delicadas.● ●Geralmente, as peças de roupa secas com este programa estão prontas a vestir, mas, em algumas peças mais pesadas, as extremidades podem estar ligeiramente húmidas. Se isto acontecer, retire a roupa, abra-a e, em seguida, execute novamente o programa por um curto período de tempo. Antialérgico Este programa possui o “Selo de Aprovação” da Allergy UK que reflecte a redução e eliminação eficaz dealergénios da roupa com o ciclo especial Antialérgico. Com este programa e graças a uma temperatura constante alcançada durante um período de tempo prolongado, os efeitos da maioria dos alergénios (incluindo osácaros domésticos) são neutralizados.Pode ser utilizado com uma carga molhada total para. É necessário limpar o filtro para garantir o correto funcionamento do ciclo da função antia- lergia.

Camisas ●Este programa foi concebido para camisas de algodão. ● Pode ser utilizado para cargas até 3 kg (aproximadamente 10 camisas). Camisas Opção de Secagem delicada ●Este programa foi concebido para camisas feitas a partir de materiais sintéticos ou de uma mistura de materiais sintéticos e naturais, como poliéster e algodão.●Pode ser utilizado para cargas até 3 kg (aproximadamente 14 camisas). Geralmente, as peças de roupa secas com a definição de Secagem para armário estão prontas a vestir. As extremidades ou costuras poderão estar ligeiramente húmidas. Se isto acontecer, vire as camisas do avesso e execute novamente o programa por um curto período de tempo. Jeans Este é um programa para jeans de algodão denim. Antes de secar os jeans revire os bolsos. Não misture peças escuras e claras. Pode ser usado também para outro tipo de peça do mesmo material (casacos, jaquetas, etc). As peças que são secadas com este programa, normalmente já podem ser vestidas, embora ainda fiquem um pouco húmidas nas costuras e nas bordas. Neste caso, vire as peças e efetue novamente o programa por um breve período. Importante: Não se recomenda este programa com jeans que tenham faixas elásticas, metais ou bordados. Programa Bebé ●Este programa foi concebido para secar as peças de roupa pequenas e delicadas e a roupa de cama do seu bebé (Algodão e Veludo) e para secar as suas peças de roupa delicadas.● NÃO seque peças de roupa como babetes ou fraldas com coberturas de plástico.● Pode ser utilizado para cargas até 2 kg.● ●Geralmente, as cargas secas utilizando este programa estão prontas a vestir, mas em algumas peças as extremidades podem estar ligeiramente húmidas. Se isto acontecer, tente abrir ou virar as peças de roupa do avesso e execute novamente o programa por um curto período de tempo. Secagem temporizada (15’ - 40’ - 60’- 90’) Este programa pode ser utilizado quando se deseja programar o tempo e a temperatura de secagem. O ciclo ROTAÇÃO A FRIO entra em funcionamento durante os últimos minutos do programa. 15’: O programa perfeito para remover rapidamente a humidade dos tecidos. Por exemplo: robe de banho, toalhas de banho e panos de cozinha, após o uso. 40’’: um ciclo temporizado rápido, ideal para secar peças centrifugadas à alta velocidade na máquina de lavar, por exemplo, as camisas usadas durante a semana. 60’: um ciclo temporizado, ideal para secar peças centrifugadas à alta velocidade na máquina de lavar; por exemplo, peças de lençol. 90’: um ciclo temporizado, ideal para secar uma quantidade maior de peças (vide tabela abaixo) Arejar Programa breve adapto para arejar as fibras e as roupas através da emissão de ar frio. Dura aproximadamente 20 minutos. ! Este não é um programa de secagem, pelo que não deve ser utilizado com peças ainda molhadas. É permitida a utilização com qualquer quantidade de carga, embora a máxima eficácia seja obtida com cargas menores. Tecidos Carga 1 kg 2 kg 3 kg 4-5 kg 6 kg Algodão 40 or 60 minutos 40 or 60 minutos 60 or 90 minutos 90 minutos

As opções consentem personalizar o programa seleccionado conforme as próprias exigências. Início posteior O início de alguns programas (consulte Programas e opções) pode ser retardado até 9 horas. Pressione várias vezes o botão até alcançar o tempo de atraso de desejado. Antes de definir um início retardado, certifique-se de que o recipiente de recolha da água está vazio e que o filtro está limpo. Bloqueio para crianças Evita que as seleções do programa sejam modificadas. Após ter selecionado o programa e as opções disponíveis, mantenha premidos, por 3 segundos, os dois botões (vide “Descrição da máquina de secar”). Ao carregar nos dois botões, a máquina emitirá um beep prolongado e as luzes indicadoras das teclas de opções piscarão lentamente por 2 vezes. Depois, as luzes indicadoras das opções, antes selecionadas, permanecerão acesas, e não poderão ser modificadas. Se tentar modificar as configurações com o KEY LOCK inserido, a máquina emitirá um sinal acústico (3 beeps breves) e visuais (3 piscas rápidos) a fim de avisar que não é possível modificar o programa ou as opções em curso. Para desativar a opção KEY LOCK, carregue por três segundos as teclas das opções. É possível selecionar o KEY LOCK com todos os programas. A posição OFF desliga a máquina de secar. Secagem delicada Uma opção pensada para secar peças delicadas. Pressionando este botão, a respetiva luz indicadora acende-se e a secagem ocorre à baixa temperatura. Ativando a função “Secagem delicada”, a duração do ciclo aumenta. ! Nem todas as opções estão disponíveis para todos os programas (consulte Programas e opções). Abertura da porta Se abrir a porta (ou premir o botão START/PAUSE) durante o funcionamento de um programa, a máquina de secar roupa pára com as seguintes consequências.

• O indicador luminoso START/PAUSE pisca de cor laranja.
• Durante o Início retardado, o retardamento continua a ser contado. É necessário premir o botão de START/PAUSE para retomar o programa de início retardado. Um dos indicadores luminosos do “Início posteior” fica intermitente para indicar a actual definição de retardamento.
• É necessário premir o botão de START/PAUSE para retomar o programa. Os indicadores luminosos de avanço mostram o estado actual e o indicador luminoso START/PAUSE pára de piscar e fica verde.
• Quando se ativa a fase automática antivinco no fim do ciclo, significa que o programa de secagem terminou. Se premir o botão START/PAUSE, é reiniciado um novo programa desde o início.
• Girando o selector de Programas, selecciona-se um novo programa e o indicador luminoso START/PAUSE fica verde intermitente. É possível utilizar este procedimento para seleccionar o programa Secagem a frio para arrefecer as peças de roupa se se considerar que estão suficientemente secas. Prima o botão de START/PAUSE para iniciar o novo programa. Nota: Em caso de corte de energia, desligue a corrente ou retire a tomada. Rodando o seletor para o programa desejado, a máquina de secar liga-se (para iniciar o programa, pressione START/PAUSA). A posição OFF desliga a máquina de secar.

Triagem da roupa Tempos de secagem

• Verifique os símbolos que constam das etiquetas das diversas peças para se certificar de que podem ser submetidas a secagem em tambor.
• Efectue a triagem da roupa consoante o tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e outros fechos e ate os cintos e os laços sem apertar demasiado.
• Torça as peças de roupa para eliminar a maior quantidade de água possível. Os tempos são aproximativos e podem variar consoante:
• A quantidade de água retida nas peças após a centrifugação: as toalhas e as peças delicadas retêm muita água.
• Tecidos: as peças de roupa do mesmo tecido, mas com trama e espessura diferentes, podem apresentar tempos de secagem distintos.
• A quantidade de roupa: peças únicas e cargas pequenas podem demorar mais tempo a secar. ! Não carregue a máquina de secar roupa com peças de roupa completamente cheias de água.

• A secagem: se tiver de passar a ferro as peças de roupa, pode retirá-las da máquina quando ainda estão um pouco húmidas. Por seu turno, as peças de roupa que são para secar completamente podem ficar na máquina durante mais tempo. Dimensões máximas de carga Não exceda a capacidade máxima do tambor. Os valores seguintes referem-se ao peso das peças secas: Fibras naturais: máximo 7 kg Fibras sintéticas: máximo 4 kg

• A temperatura definida.
• A temperatura da divisão: quanto mais baixa for a temperatura da divisão em que se encontra a máquina de secar roupa, mais tempo será necessário para secar as peças de roupa. ! Para evitar uma diminuição no desempenho da máquina de secar roupa, não a sobrecarregue.

• O volume: algumas peças volumosas requerem uma atenção especial durante o processo de secagem. É aconselhável retirar essas peças, sacudi-las e colocá-las novamente na máquina: esta operação deve ser repetida várias vezes durante o ciclo de secagem. Etiquetas de manutenção Verifique as etiquetas das peças de roupa, especialmente quando é a primeira vez que as coloca na máquina de secar roupa. São indicados a seguir os símbolos mais comuns: ! Não seque demasiado as peças de roupa. Todos os tecidos contêm humidade natural que permite conservar a suavidade e a leveza. Pode colocar-se na máquina de secar. Não colocar na máquina de secar Os tempos fornecidos referem-se aos programas automáticos de Secagem armário. Os pesos referem-se às peças secas. Secar a alta temperatura. Secar a baixa temperatura. Tempos de secagem automática Algodón Tempo de secagem após um ciclo de lavagem de 800-1000 rtm - com nível de humidade inicial de 60% 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg

minutos minutos Sintéticos Secagem delicada Tempo de secagem após um ciclo de lavagem com velocidades mais baixas - com nível de humidade inicial de 40% 1 kg 2 kg 3 kg 4 kg

Acrílico Secagem delicada Tempo de secagem após um ciclo de lavagem com velocidades mais baixas - com nível de humidade inicial de 40%

Problemas e soluções Se lhe parecer que a máquina de secar roupa não está a funcionar correctamente, antes de contactar o Centro de Assistência (consulte Assistência), consulte atentamente as seguintes sugestões para a resolução dos problemas.

Problema: Possíveis causas/ Soluções: A máquina de secar roupa não arranca.

O ciclo de secagem não se inicia.

• Foi definido um tempo de retardamento (consulte Programas e opções).
• Foi premido o botão de START/PAUSE; Antes de iniciar a máquina de secar roupa, é necessário aguardar um breve período de atraso. Aguarde o início da secagem, não volte a premir o botão deSTART/PAUSE: caso contrário, a máquina passa para o modo de pausa e não inicia a secagem. Os tempos de secagem são longos.

• O filtro não foi limpo (consulte Manutenção).
• O recipiente de recolha da água deve ser esvaziado? O indicador luminoso “Esvaziar recipiente” fica intermitente (consulte Manutenção).
• O condensador deve ser limpo (consulte Manutenção).
• A temperatura definida não é adequada ao tipo de tecido que se pretende secar (consulte Programas e opções).
• Não foi seleccionado o tempo de secagem correcto para esta carga (consulte Roupa).
• A grelha de admissão de ar ou os respiradouros da parte posterior estão obstruídos (consulte Instalação e Manutenção).
• As peças de roupa estão demasiado molhadas (consulte Roupa).
• A máquina de secar roupa está sobrecarregada (consulte Roupa). O indicador luminoso “Esvaziar recipiente” fica intermitente.

• É provável que o recipiente de recolha da água não tenha sido esvaziado no início do programa. Não espere pelo sinal de esvaziamento da água (Indicador sonoro irá soar 3 vezes o indicador luminoso “Esvaziar recipiente” está fica intermitente). Verifique sempre o recipiente e esvazie-o antes do início de um novo programa de secagem (consulte Descrição da máquina de secar roupa). O programa termina e as peças de roupa estão mais húmidas que o previsto. ! Por razões de segurança, os programas da máquina de secar roupa têm uma duração máxima de 4 horas. Se um programa automático não tiver detectado a humidade final necessária dentro deste intervalo, a máquina de secar conclui o programa e pára. Verifique os pontos supramencionados e repita o programa. Se as peças de roupa continuarem húmidas, contacte o Centro de Assistência (consulte Assistência). A máquina de enxugar é ruidosa nos primeiros minutos de funcionamento.

• Isto é normal, sobretudo se a máquina de enxugar ficou inutilizada por algum tempo. Se o ruído persistir durante todo o ciclo, contacte o centro de assistência técnica. As luzes do painel de controlo da máquina de secar estão desligadas, apesar de a máquina estar ligada. A máquina de secar entrou no modo de stand-by para poupar energia. Isto ocorre quando a máquina é deixada acesa ou quando ocorre uma falha de energia. Ocorre após 30 minutos: - se deixar a máquina de secar acesa sem iniciar um programa; - depois de terminar o programa de secagem. A ficha não ficou bem encaixada na tomada eléctrica para que possa fazer contacto. Ocorreu um corte de corrente. O fusível está queimado. Tente ligar outro electrodoméstico na mesma tomada. Se utilizar uma extensão, tente inserir a ficha da máquina de secar roupa directamente na tomada.
• A porta não foi fechada correctamente.
• O programa não foi definido correctamente (consulte Como efectuar uma secagem).
• Não foi pressionado o botão START/PAUSE (consulte Como efectuar uma secagem). Rodando o seletor para o programa desejado, a máquina de secar retomará a funcionar (para iniciar o programa, pressione START/PAUSA). A posição OFF desliga a máquina de secar.

Assistência 08/2014 - Xerox Fabriano

Antes de contactar o Centro de Assistência: Peças de reposição

• Siga o guia de resolução de problemas para tentar resolver a avaria pessoalmente (consulte Problemas e soluções).
• Caso contrário, desligue a máquina e contacte o Centro de Assistência mais próximo de si. Esta máquina de secar roupa é uma máquina complexa. Tentar repará-la pessoalmente ou por pessoal não qualificado pode colocar em risco a integridade física das pessoas, danificar a máquina e anular a garantia que cobre as peças de reposição. Em caso de problemas com o uso desta máquina, contacte sempre um técnico autorizado. Dados para comunicar ao Centro de Assistência:
• Nome, endereço e código postal;
• modelo do aparelho (Mod.);
• número de série (S/N) da máquina de secar roupa. Estas informações encontram-se na etiqueta de dados situada na parte posterior do óculo. Informações sobre a reciclagem e a eliminação No âmbito do nosso constante empenhamento em defesa do meio ambiente, reservamo-nos o direito de utilizar componentes reciclados de qualidade para reduzir os custos do cliente e minimizar o desperdício de materiais.
• Eliminação dos materiais de embalagem: siga as normas locais para que a embalagem possa ser reciclada.
• Para reduzir o risco de acidentes com crianças, retire a porta e a ficha, e corte o cabo de alimentação rente ao aparelho. Elimine estes componentes separadamente para ter a certeza de que o electrodoméstico não volta a ser ligado a uma tomada de corrente eléctrica. Eliminação A directiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores. Este electrodoméstico está em conformidade com a seguintes directivas CE: - 2006/95/CE (Directivas de baixa tensão); - 2004/108/CE (Compatibilidade electromagnética). Indesit Company S.p.A. Viale Aristide Merloni, 47 60044 Fabriano (AN)
