MEI 40 X - Exaustor Meireles - Manual de utilização gratuito

Tipo de Produto	Exaustor de parede
Marca	Meireles
Modelo	MEI 40 X
Largura	60 cm
Profundidade	50 cm
Altura (mín-máx)	70-100 cm
Peso	15 kg
Alimentação	220-240 V ~ 50 Hz
Potência Nominal	250 W
Potência do Motor	180 W
Potência da Iluminação	2 x 20 W (halogéneo) ou equivalente LED
Taxa de Extração Máxima	600 m³/h
Nível de Ruído (máx)	65 dB(A)
Tipo de Controlo	Botões eletrónicos
Número de Velocidades	3 + impulso intensivo
Tipo de Filtro	Filtro de gordura de alumínio (lavável)
Filtro de Carbono (opcional)	Disponível para modo de recirculação
Com Duto / Recirculação	Ambos possíveis (kit de duto necessário para extração)
Classe Energética	A
Limpeza do Filtro de Gordura	A cada 1-2 meses na máquina de lavar loiça ou à mão
Substituição do Filtro de Carbono	A cada 3-6 meses
Características de Segurança	Interruptor de segurança contra sobreaquecimento; desligamento automático
Peças Sobressalentes Disponíveis	Filtros, lâmpadas, motor, placa de controlo
Incluído na Caixa	Exaustor, chaminé, kit de instalação, filtro de gordura, manual do utilizador

Perguntas frequentes - MEI 40 X Meireles

Como instalo o exaustor Meireles MEI 40 X?

A instalação requer uma montagem na parede a pelo menos 65 cm acima do fogão. Use o modelo incluído para furar. Certifique-se de que o duto está devidamente ligado para modo de extração, ou instale um filtro de carbono para recirculação. Desligue sempre a corrente antes da instalação.

Com que frequência devo limpar o filtro de gordura?

Limpe o filtro de gordura de alumínio a cada 1-2 meses. Pode lavá-lo na máquina de lavar loiça ou à mão com detergente suave. Reinstale apenas quando estiver completamente seco para evitar odores.

Como substituo o filtro de carbono?

O filtro de carbono é usado no modo de recirculação. Substitua-o a cada 3-6 meses. Para aceder, remova o painel inferior e empurre o filtro velho para fora. Insira o novo filtro até ouvir um clique.

Porque é que o meu exaustor está a fazer barulho alto?

Primeiro, verifique se o filtro de gordura está entupido; limpe-o se necessário. Certifique-se também de que o duto não está bloqueado ou dobrado. Barulho alto pode indicar um problema no motor - contacte o apoio ao cliente.

Posso usar o exaustor sem duto?

Sim, o MEI 40 X suporta modo de recirculação. Deve instalar um filtro de carbono (não incluído) para absorver odores e gordura. O ar é então libertado de volta para a cozinha.

Que tipo de lâmpada o exaustor usa?

O exaustor usa lâmpadas halogéneo (2 x 20W, base G4). Pode substituí-las por equivalentes LED para poupar energia. Use sempre lâmpadas com a mesma tensão.

Como faço para redefinir o alarme do filtro?

Após limpar ou substituir o filtro, prima e segure o botão de redefinição do filtro durante 3 segundos até o indicador desligar. Consulte o manual para a localização exata.

Qual é a distância mínima acima de um fogão elétrico?

Para fogões elétricos, a distância mínima é 65 cm. Para fogões a gás, é 75 cm. Siga os regulamentos locais se diferirem.

O exaustor vem com controlo remoto?

Não, o MEI 40 X é controlado por botões no painel frontal. Não inclui controlo remoto.

O que devo fazer se o exaustor parar de funcionar?

Verifique se a alimentação está ligada e se o disjuntor não disparou. Se o problema persistir, contacte um centro de assistência autorizado. Não tente reparar o motor sozinho.

MANUAL DE UTILIZADOR MEI 40 X Meireles

Apresentação do produto

1 - Chaminé
2 - Corpo
3 - Painel de controlo
4 - Filtro de alumínio
5 - Iluminação

* Este produto está destinado a uso doméstico.

* O seu produto usa voltagem de 220-240V/50Hz

* O fio terra é usado na ligação eléctrica do produto. Este cabo deve ser definitivamente ligado a uma tomada segura.

* Todas as ligações devem ser feitas por um técnico qualificado.

* Uma instalação feita por pessoas não autorizadas pode causar acidentes, danificar ou prejudicar a performance do produto.

* Durante a montagem o cabo não deve estar sujeito a esmagamento. Nem estar perto do fogão, pode causar incêncio.

* Não coloque na tomada antes de o instalar.

* Deixe a tomada num local acessível, para que o possa desligar quando necessário.

* Não toque nas lâmpadas podem estar quentes.

* Se usar o exaustor para uso não doméstico podem ocorrer riscos e ficará fora da garantia.

* Siga as instruções para a saída de ar.

* Comidas flamejantes não devem ser usadas por debaixo do exaustor.

* Ligue o produto depois de colocar a frigideira na placa. Caso contrário, a alta temperatura pode causar deformação no produto.

* Não deixe óleo na placa. As frigideiras com óleo quente podem voltar a inflamar.

* Preste atenção às curtinas e tampas durante a cozedura porque o óleo pode inflamar.

* Certifique-se que os filtros são mudados convenientemente. Os filtros que não são mudados podem incinerar porque contêm gorduras.

* Não coloque filtros que não estejam preparados para o calor.

* Não opere o exaustor sem filtro de alumínio, não remova os filtros quando está ligado.

* Em caso de chama, desligue o aparelho e os aparelhos de cocção.

* O seu produto pode causar risco de incêndio se não o limpar periodicamente.

* Desligue o produto antes de começar o processo de manutenção (desligue na tomada).

* Quando a chaminé e os aparelhos de cocção usam outra energia que não a eléctrica ao mesmo tempo, a pressão negativa na sala não deve ser maior do que 4 Pa (4x10 bar)

* Se houver ^-5 outro aparelho a funcionar com combustível no mesmo local que o exaustor, este aparelho deve estar isolado do seu volume totalmente e o aparelho deve ser do tipo hermético.

* Quando a conexão da chaminé for aplicada ao seu produto, use condutas de 150mm ou 120mm de diâmetro. Deve ser o mais curta possível e sem curvas

* Mantenha a embalagem longe de crianças pois pode ser perigosa.

* Assegure-se que a criança não brinca com o produto.

* Se o cabo eléctrico está danificado, deve mudá-lo, por pessoal qualificado especialista para prevenir alguma situação perigosa.

* No caso de chama, desligue o aparelho e outros aparelhos de cocção. Cubra a chama. Nunca use água para o extinguir.

Use fusíveis com o MAX 6 A na instalação do produto para sua segurança.

Aviso sobre Transporte

* Todos os materiais usados na embalagem são passíveis de reciclagem.
* Por favor cumpra os sinais da embalagem durante o transporte.
* Segure nas laterias do produto para mover o produto.

Se precisar de transportar:

* Mantenha a caixa original.
* Transporte o produto na caixa original, cumpra com os sinais.

Se não houver embalagem original:

* Não ponha material pesado na chaminé.
* Mantenha a superfície exterior protegida.
* Embale os seus produtos para evitar danos.

Instalação, retire o produto da embalagem:

* Verifique que não existe nenhuma deformação no produto.
* Danos no transporte deves ser imediatamente reportados ao transportador.
* Se notar algum dano reporte ao vendedor.
* Não deixe as crianças brincarem com o material de embalar!!!

Figura 2

Lugar do Produto:

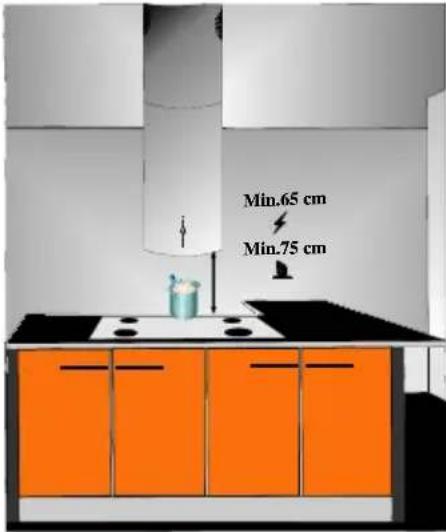

Quando a montagem do exaustor estiver completa, deixe pelo menos 65cm entre o produto e a banca ou pelo menos 75cm se tiver placa de gás (Figura 2)

Instalação, retire o produto da embalagem:

* Verifique que não existe nenhuma deformação no produto.
* Danos no transporte deves ser imediatamente reportados ao transportador.
* Se notar algum dano reporte ao vendedor.
* Não deixe as crianças brincarem com o material de embalar!!!

Retire a placa de extracção

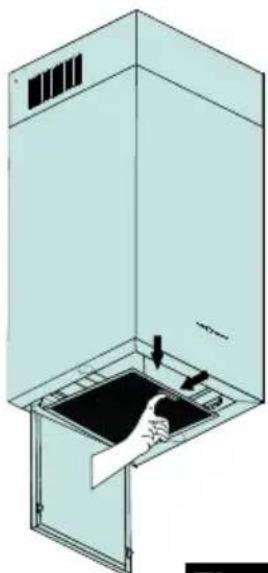

Para retirar a placa de extracção, puxe para baixo segurando os pontos esquerdo e direito em cima. Figura 3

Figura 4

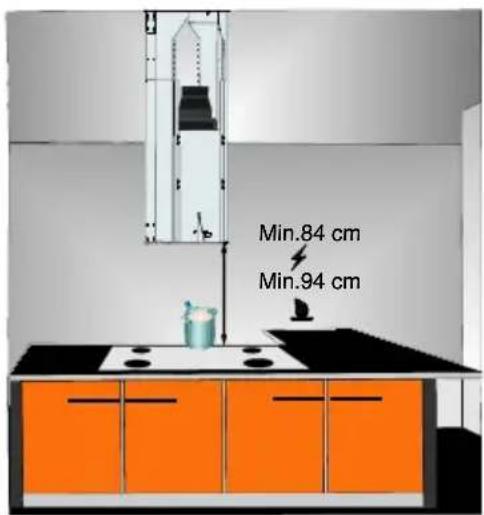

1) A distância entre o bloco de motor e a placa de gás deve ser de 84cm, a distância entre uma placa eléctrica deve ser de 94cm Figura 4
2) Retire o bloco de motor da embalagem

3) Para manter a distância mencionada no item 1, retire os parafusos que mostra a Figura 5 e arranje local do bloco de motor composto por 2 blocos puxando-o para fora ou empurrando-o para dentro.

4) Coloque os parafusos de novo.

NOTA: A parte frontal do produto mostra a posição que deve ter o botão de controlo

Figura 6

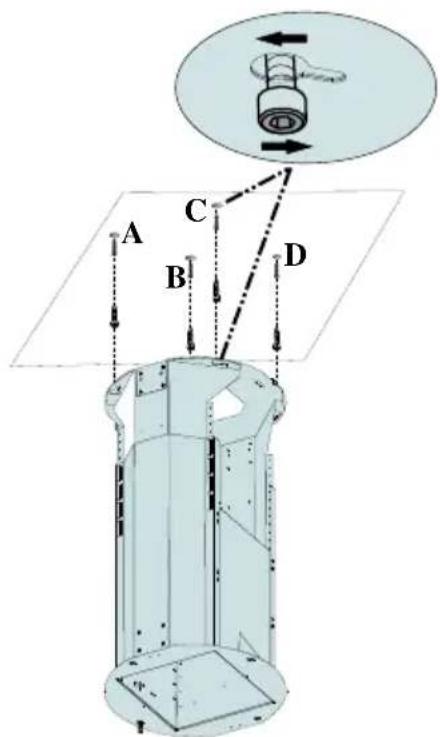

5) Cole o esquema de montagem no local de instalação. Perfure buracos de 10mm de diâmetro nos pontos A,B,C,D.
6) Coloque as tomadas nos buracos de 10mm de diâmetro nos pontos A,B,C,D.
7) Aparafuse os parafusos 5,5x45ysb nas tomadas de modo que fiquem 5mm de distância entre a parede e a cabeça do parafuso.
8) Passe os buracos do exaustor nos parafusos que colocou. Então, gire o bloco de motor no sentido dos ponteiros do relógio.
9) Após passar as roscas de parafusos que estão no bloco de motor para montar os parafusos mais apertados, fixe o bloco de motor ao apertar ainda mais. Figura 6

Saída de ar em alumínio

10) Fixe um dos lados da conduta de alumínio à chaminé de plástico e a outra ponta à chaminé da cozinha. (Certifique-se que a conexão está bem apertada para não desconectar usando altas velocidades). Figura 7

Figura 7

Quanto mais curvas tiver a conducta menor será a extracção, evite-as. Foto 3

11) Passando a chaminé pelo bloco de motor, aparafuse com os parafusos fornecidos no produto. Figura 8

12) Coloque o corpo do exaustor no bloco do motor. Figura 9
13) Passe colocando os buracos nos espaços dos parafusos, gire o corpo do exaustor e aperte os parafusos. Figura 9a

Conexão da Ligação lâmpada principal
Figura 10

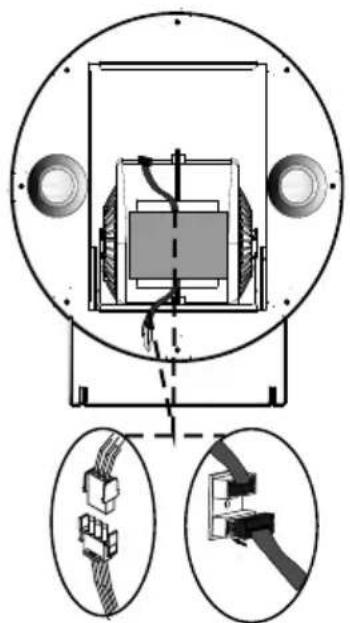

14) Conecte a lâmpada. Figura 10
15) Coloque o filtro de alumínio.

Substituição das Lâmpadas

Desligue a ligação do exaustor. Retire os filtros. Retire a lâmpada fundida, e substitua pela nova. (Espera que elas arrefeçam).

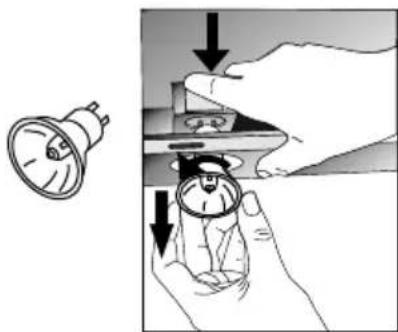

Para mudar lâmpadas de halogéneo, retire a lâmpada para baixo puxando a mesma e girando no sentido contrário aos ponteiros do relógio. Figura 11

Retire a cobertura da lâmpada. Puxe para baixo a lâmpada e substitua. Figura 12

Nota: Não segure a nova lâmpada com a mão somente, o suor pode fundir por causa do calor de estar ligada.

Funções do Produto

O seu exaustor é compatível com ou sem chaminé.
O produto deve estar ligado a uma chaminé que vai levar o ar directamente para o exterior. Para uma melhor performance presta atenção à conducta de instalação que quanto mais curta melhor.

Atenção!!!

A saída de ar não deve estar ligada a outros canais de ar que possuam fumo também.

Para providenciar a recirculação de ar quando não tem uma chaminé para saída de ar, é necessário usar filtros de carbono activo no seu produto. Pode comprá-los num vendedor autorizado ou num centro de assistência (Foto 4).

O produto que usa tem 2 diferentes utilidades para filtros de carbono.

O uso de ambos é descrito em baixo.

Desligue a energia do produto antes de mudar o filtro.

Os filtros de carbono devem ser mudados por um novo de cada 3-5 meses porque é usado em cozinhas sem chaminé.

Filtros de gordura devem ser montados no produto mesmo que os filtros de carbono sejam usados ou não. Não use os produtos sem o filtro de gordura.

Para o retirar, gire-o no sentido contrário aos ponteiros do relógio.

É necessário instalar 2 filtros de carbono no seu produto.

Para colocá-lo, ponha-os no canal de ligação ao motor e gire-o no sentido do relógio. Para remover faça o inverso. Figura 13

MANUTENÇÃO* Desconecte a electricidade antes de fazer manutenção ou limpeza.

* Os filtros de alumínio têm pó e óleo.
* Os filtros de metal devem ser lavados uma vez por mês com água quente e se possível no lava-loiças (60°C).
* Retire os filtros de alumínio pressionando as travas elásticas na ponta. Após limpar, não substitua antes que seque.
* A superfície exterior do exaustor deve ser limpa com um pano húmido molhado com água ou álcool.
* Evite o contacto de água nas partes electrónicas.
* Use produtos de limpeza de inox disponíveis no mercado.

Aviso: Os filtros de alumínio podem ser lavados no lava-loiças. Após algumas lavagens pode mudar a sua cor. É normal, não tem de os trocar.

Ventilação eficiente

Para assegurar uma correcta ventilação, mantenha a janela da cozinha fechada.

NOTA IMPORTANTE

Por favor tome atenção quando o produto opera em simultâneo com outro aparelho que usa ar ou combustível (por exemplo, aquecedor) porque o exaustor pode afectar negativamente ao extrair o ar.

Este aviso não é válido para uso sem chaminé.

Uso de Controlo Digital com 5 Velocidades

Remova a protecção que vem no inox após a instalação.

Pode seleccionar até 5 velocidades. Entre o 1,2,3,4,5 de acordo com a fritura. O Motor liga ao premir o botão ✗ no painel frontal. A velocidade pode aumentar ao clickar no botão ⊕ e diminuir no botão ⊖. O Temporizador automático está disponível em modelos com controlo electrónico.

Quando o botão ⓞ é premido por mais de 2 segundos, o temporizador liga-se por 15 min. O motor para automaticamente após 15 min.

O produto tem 2 lâmpadas e um botão para controlar a luz. Pressione o botão para começar.

Os filtros devem ser limpos quando o "C" aparecer no display de cada 2-3 semanas.

De forma ao "C" desaparecer, prima o botão ✗ por mais de 3 segundos (quando o aparelho está na posição off). A letra "E" aparece no display e o produto irá operar de forma normal. Se quiser continuar a utilizar o produto sem eliminar a letra "C", quando pressiona o botão ✗ a velocidade activa aparece por 1 segundo, então, o aviso "C" aparecerá uma vez e o motor continuará a operar.

NOTA: "C" vai aparecer após o uso do produto por 60horas.

NOTA: Se o produto tem uma função redutora por favor preste atenção à explicação abaixo.

Mudar a luminosidade da lâmpada (Redutor):

Quando a lâmpada está ligada, a luminosidade começa a mudar continuamente se ficar a premir o botão de luz. Quando atingir a luminosidade que prefere para de o premir, marcando assim a sua preferência. Quando preme 2 vezes consecutivamente, a lâmpada irá para o nível máximo.

ESPECIFICAÇÕES TÉCNICAS

Voltagem	220-240 V 50Hz
Classe Isoladora do Motors	F
Classe Isoladora	Classe 1

Tabela 1

Para usar o seu exaustor eficientemente:

*Use conductos com 150/120mm de diâmetro e com menos curvaturas possíveis quando fizer a instalação.
*Preste atenção aos ciclos de limpeza e mudança dos filtros de alumínio.
*Use o produto a meia velocidade se não necessitar da extracção máxima.
*Para que a ventilação ocorra correctamente, as janelas da cozinha devem estar fechadas.

	Verifique a ligação eléctrica(A voltagem da rede eléctrica deve estar entre 220-240 V, e deve estar ligado à terra)	Verifique a ligação do motor(Deve estar posicionado em On)	Verifique a ligação da lâmpada(Deve estar posicionada em On)	Verifique o filtro de alumínio(O filtro de alumínio deve ser lavado uma vez por mês)	Verifique as lâmpadas(As lâmpadas devem estar)	Verifique a saída de ar(Deve estar aberta)	Verifique os filtros de carbono(Devem ser substituídos em cada 2/3 meses)
O exaustor não funciona	X	X
A iluminação não funciona	X		X		X
A extracção do exaustor está fraca				X		X	X
O exaustor não extrai o ar correctamente				X			X

Se o produto não funcionar:

Antes de contactar o serviço técnico:

Assegure-se que o produto está ligado à tomada e que os fusíveis estão a funcionar. Não tome nenhuma acção que possa danificar o produto. Antes de contactar o serviço técnico, verifique que o seu exaustor está de acordo com a Tabela 1. Se o problema persistir, contacte o fabricante ou um centro de assistência autorizado.
