TAAN5VNX - Frigorífico combinado INDESIT - Manual de utilização gratuito

Marca	INDESIT
Modelo	TAAN5VNX
Tipo	Frigorífico combinado
Capacidade de congelamento	4 kg/24h
Alimentação elétrica	220-240 V, 150 W
Descongelamento do refrigerador	Automático
Descongelamento do congelador	Manual (quando a geada > 5 mm)
Sistema de circulação de ar	Pure Wind Plus com filtro antibacteriano de íons de prata
Iluminação interna	Lâmpada 15 W ou 25 W
Pés ajustáveis na frente	Sim
Reversibilidade das portas	Sim
Prateleiras	Removíveis e ajustáveis em altura
Compartimentos da porta	Porta-latas, porta-objetos, garrafas, suporte para ovos
Bandeja de gelo	Sim
Gaveta de frutas e legumes	Sim
Manutenção do filtro Pure Wind Plus	A cada 12-18 meses
Limpeza recomendada	Água morna e bicarbonato, sem solventes
Segurança	Desconectar antes da manutenção, não usar objetos pontiagudos
Colocação em funcionamento após transporte	Aguardar pelo menos 3 horas antes de ligar
Manual do usuário	Incluso (24 páginas, disponível para download)

Perguntas frequentes - TAAN5VNX INDESIT

Como ajustar a temperatura do meu frigorífico combinado INDESIT TAAN5VNX?

Gire o botão AJUSTE DE TEMPERATURA para uma posição entre 1 (menos frio) e 7 (mais frio). Uma posição intermediária é recomendada. Aguarde algumas horas para estabilizar a temperatura.

Como descongelar o compartimento do congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de ajuste em desligado, embrulhe os alimentos congelados em papel e coloque-os em local fresco. Deixe a porta aberta até o descongelamento completo. Para acelerar, coloque recipientes com água morna no congelador. Limpe e seque cuidadosamente antes de religar.

Como substituir a lâmpada de iluminação interna?

Desconecte o aparelho. Desmonte a tampa de proteção (consulte a figura no manual). Substitua por uma lâmpada do mesmo tipo, 15 W ou 25 W conforme indicado na tampa. Recoloque a tampa.

Por que há água no fundo do refrigerador?

O orifício de drenagem da água do descongelamento provavelmente está entupido. Limpe-o periodicamente para permitir o escoamento normal da água. Consulte a seção Manutenção e cuidados do manual.

O que fazer em caso de queda de energia prolongada?

Não abra a porta do congelador. Os alimentos congelados e ultracongelados se conservam sem problemas por aproximadamente 9 a 14 horas. Se a pane durar mais tempo, consuma rapidamente os alimentos descongelados.

Para que serve o sistema Pure Wind Plus?

Ele otimiza a circulação do ar, reduz 70% das bactérias e elimina os maus odores graças a um filtro de íons de prata. Ele é acionado automaticamente para restabelecer a temperatura após a abertura da porta.

Como limpar os filtros Pure Wind Plus?

Desencaixe o filtro com uma pequena chave de fenda plana inserindo a ponta nas fendas (consulte a figura). Lave-o em água corrente com detergente neutro a cada 12-18 meses. Seque bem antes de recolocar.

Por que o motor funciona continuamente?

Possíveis causas: porta mal fechada ou aberta com frequência, temperatura externa elevada, gelo excessivo (mais de 2-3 mm) ou aparelho muito carregado. Verifique cada um desses pontos e corrija se necessário.

Como inverter o sentido de abertura das portas?

Consulte a seção Reversibilidade das portas do manual de instruções. As instruções detalhadas são fornecidas para alterar o sentido de abertura das portas do refrigerador e do congelador.

Qual é o tempo de espera antes de ligar o aparelho após o transporte?

Após o transporte, coloque o aparelho na vertical e aguarde pelo menos 3 horas antes de conectá-lo à alimentação elétrica. Isso permite que o gás refrigerante se estabilize.

MANUAL DE UTILIZADOR TAAN5VNX INDESIT

Instruções para a utilização

FRIGORÍFICO 2 PORTAS

Índices

Instruções para a utilização, 1

Assistência, 2

Descrição do aparelho, 5

Reversibilidade da abertura das portas, 7

Instalação, 16

Manutenção e cuidados, 17

Precauções e conselhos, 18

Anomalias e soluções, 19

Sumário

Modo de utilização, 1

Assistência, 2

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detetado continuar, contacte o Centro de Assistência mais próximo.

Comunique:

• o tipo de anomalia
• o modelo da máquina (Mod.)
• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo, à esquerda.

Nunca recorra a técnicos não autorizados e recuse sempre a instalação de peças sobresselentes não originais para reposição.

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação 2 Gaveta para FRUTAS e HORTALIÇAS 3 PRATELEIRA 4 PURE WIND PLUS 5 Manípulo REGULAÇÃO DA TEMPERATURA 6 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 7 Recipientes para GELO* 8 Prateleira extraível da porta com tampa e PORTA-OVOS 9 Prateleira para LATINHAS 10 Prateleira extraível da porta VÃO PARA GUARDAR OBJETOS

11 Prateleira para GARRAFAS

• Variáveis em número e/ou na posição.
• Presente somente em alguns modelos.

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto ao aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, monte os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação elétrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da placa, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação esteja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência).

! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

1. Ligue a ficha numa tomada elétrica e assegure-se de que a lâmpada de iluminação interna acende.
2. Rode o seletor para a REGULAÇÃO DA TEMPERATURA num valor médio. Depois de algumas horas, será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura.

1 = menos frio, 7 = mais frio.

É aconselhado, em todo o caso, uma posição média.

Para facilitar a disposição e melhorar a aparência do aparelho, o mesmo tem a "parte refrigeradora" situada no interior do painel traseiro do compartimento frigorífico. Este painel, durante o funcionamento, estará coberto de gelo ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

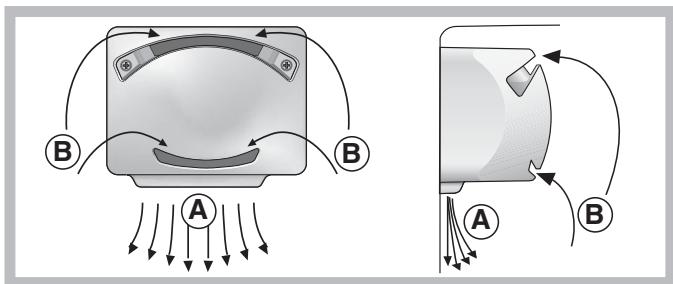

PURE WIND PLUS

Pode ser reconhecido pela presença do dispositivo na parede superior do compartimento frigorífico (veja a figura).

Pure Wind otimiza ao máximo a circulação do ar, melhorando a eficácia do evaporador e ajudando a alcançar mais rapidamente a temperatura correta no interior do frigorífico antes de cada abertura. Homogeneamente a temperatura: o ar soprado (A) arrefece em contacto com a parede fria, enquanto que o ar mais quente (B) é aspirado (veja a figura).

Os produtos Pure Wind Plus dispõem também de um filtro que, graças a uma composição especial com iões de prata, consente reduzir a presença de bactérias em 70% e dos cheiros no interior do compartimento frigorífico, garantindo uma melhor conservação dos alimentos. A parede posterior apresenta-se coberta de gelo ou gotinhas de água, conforme o compressor está em funcionamento ou em pausa.

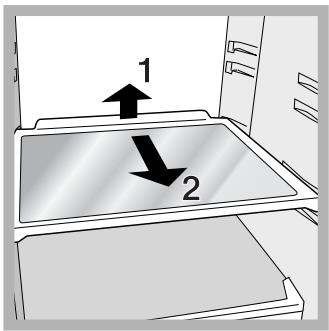

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK significa que a temperatura está alta demais: regule o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

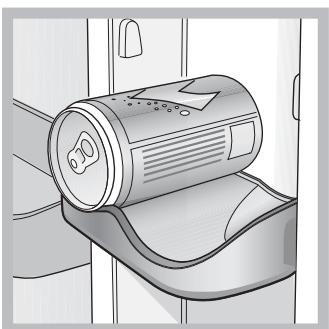

Prateleira PORTA-LATINHAS: para guardar deitadas várias latinhas (veja a figura). Podem-se guardar também iogurte, manteiga ou recipientes em geral.

Utilize melhor o frigorífico

• Para regular a temperatura utilize o seletor de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.
2. Proteja os alimentos (especialmente os facilmente perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.
3. Guarde os alimentos de maneira que possa circular ar livremente entre os mesmos.
4. Mantenha limpo o interior do frigorífico, preste atenção para não utilizar produtos oxidantes ou abrasivos.
5. Tire os alimentos do frigorífico quando passar a duração máxima de conservação.
6. Para uma boa conservação, os alimentos facilmente perecíveis (queijos moles, peixe cru, carne etc.) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; esses alimentos devem ser cozidos para serem consumidos (dentro de 24 horas).
• Os alimentos frescos por congelar não devem ser colocados em contato com os já congelados; devem ser colocados sobre a grade do compartimento congelador, se possível, em contato com as paredes (laterais e posterior) onde a temperatura desça abaixo de -18°C e garanta maior velocidade de congelamento.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

Durante a congelação, evite abrir a porta. Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira, os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 a 14 horas. Se durante muito tempo a temperatura ambiente permanecer inferior a 14°C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido.

Manutenção e cuidados

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede elétrica:

Não é suficiente colocar os seletores de regulação da temperatura na posição ● (aparelho desligado) para eliminar todos os contatos elétricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada em água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água sanitária nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxágue-os e seque-os com cuidado.
• Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evita a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obedeça às seguintes instruções.

Não acelere o processo com meios ou utensílios diferentes da espátula fornecida, porque pode danificar o circuito refrigerante.

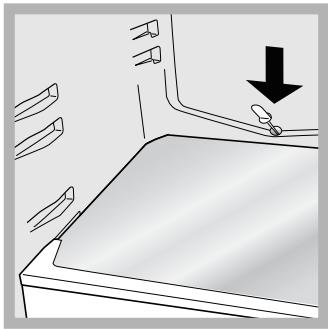

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a água derretida é conduzida para a parte traseira através de um furo de descarga (veja a figura). Mantenha o furo de descarga desobstruído para a água poder escoar livremente.

Descongelar o compartimento congelador

Se a camada de gelo for superior a 5 mm, será necessário descongelar manualmente:

1. Coloque o seletor para A REGULAÇÃO DA TEMPERATURA na posição
2. Envolva os alimentos congelados industrialmente ou em casa com folhas de papel e guarde-os num sítio fresco.
3. Deixe a porta aberta até o gelo ter-se derretido inteiramente; para fazer a operação, coloque recipientes com água morna dentro do compartimento congelador.
4. Limpe e enxugue o compartimento congelador com cuidado antes de ligar novamente o aparelho.
5. Antes de introduzir os alimentos no compartimento do congelador, aguardar aproximadamente duas horas para o restabelecimento das condições ideais de conservação.

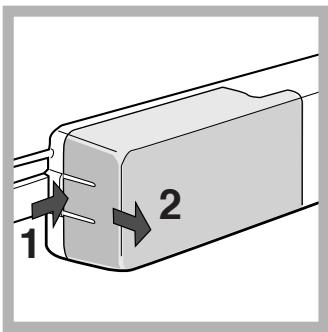

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça às seguintes instruções. Para obter a lâmpada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na proteção (15 W ou 25 W).

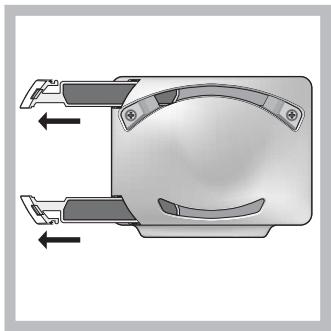

Manutenção dos filtros PURE WIND PLUS

Desenganche os filtros na parte esquerda do revestimento introduzindo nas fendas a ponta de uma chave de fendas (veja as imagens em anexo).

Lave periodicamente (a cada 12-18 meses) os filtros com água corrente e com um detergente neutro para remover os eventuais resíduos depositados. Deixe secar bem os filtros antes de montá-los novamente nas próprias sedes.

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os seletores de regulação da temperatura na posição (aparelho desligado) para eliminar todos os contactos elétricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retire do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para que não brinquem com o aparelho.
• As embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, ou reutilize as embalagens.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê

que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio pode circular livremente. Se impedir a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: isso acelerará a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da mesma lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada elétrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa
• O frigorífico ou o congelador foram enchidos demais.
• A temperatura ambiente de trabalho do produto é inferior a 14°C.

Os alimentos congelam-se no frigorífico.

• O selector para a regulação da temperatura não está na posição certa.
• Os alimentos estão encostados na parede traseira.

A ventoinha PURE WIND PLUS não gira.

• O Sistema PURE WIND PLUS activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartimento frigorífico.

O motor está a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2~3 mm. (veja a Manutenção).

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre eles ou objetos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada.

• As temperaturas elevadas são necessárias para fazer a formação de condensação em particulares zonas do produto.

A parede no fundo do frigorífico apresenta gelo ou gotas de água.

• Trata-se do normal funcionamento do produto.

No fundo do frigorífico há água.

• O furo de descarga da água está entupido (veja a Manutenção).
