Tipo de produto	Amplificador de fones de ouvido
Modelo	MicroAMP HA400
Marca	Behringer
Canais	4 (4 saídas estéreo para fones de ouvido)
Dimensões (aprox.)	44 x 95 x 44 mm (1,7 x 3,7 x 1,7 polegadas)
Peso (aprox.)	0,44 kg
Fonte de alimentação	9 V CC via fonte externa (incluída) ou 2 pilhas de 9 V (não incluídas)
Consumo de energia	aprox. 200 mA (a 9 V)
Resposta de frequência	10 Hz – 30 kHz
Distorção harmônica (THD)	< 0,01%
Impedância de entrada	50 kOhm
Potência de saída por canal	100 mW em 32 ohms
Controle de volume	Controles de nível individuais por canal
Entradas	1 x conector estéreo P2 (6,35 mm)
Saídas	4 x conectores estéreo P2 (6,35 mm), ligados em paralelo
Manutenção e limpeza	Limpe o aparelho com um pano macio e seco. Não use líquidos ou produtos de limpeza.
Instruções de segurança	Não opere perto de água ou umidade. Não insira objetos nas aberturas de ventilação.
Peças de reposição	Fonte de alimentação disponível como peça de reposição (Modelo: PS09DC). Tampa do compartimento de pilhas pode ser encomendada.
Reparabilidade	Nenhuma peça que o usuário possa reparar. Reparos somente por pessoal qualificado.
Acessórios inclusos	Fonte de alimentação (PS09DC), manual de instruções
Garantia	2 anos a partir da data de compra (dependendo do revendedor)

Perguntas frequentes - MicroAMP HA400 BEHRINGER

Como conectar vários fones de ouvido ao Behringer MicroAMP HA400?

Você pode conectar até quatro fones de ouvido estéreo simultaneamente. Basta inserir cada fone em um dos quatro conectores P2 de 6,35 mm na parte frontal. Cada saída tem seu próprio controle de volume.

O MicroAMP HA400 pode ser alimentado por pilhas?

Sim, o aparelho pode ser alimentado com a fonte de 9 V fornecida ou com duas pilhas de 9 V. As pilhas são colocadas no compartimento na parte inferior.

Qual impedância de fone de ouvido é suportada?

O amplificador é projetado para fones de ouvido com impedância de 16 a 600 ohms. Ele fornece até 100 mW por canal em 32 ohms.

Qual a melhor forma de limpar o aparelho?

Use um pano macio e seco para limpar o gabinete. Evite produtos de limpeza agressivos ou líquidos, pois podem penetrar no aparelho.

Por que não há som em uma ou mais saídas?

Verifique o seguinte: O conector de entrada está firmemente inserido? Os controles de volume estão aumentados? O fone funciona em outros dispositivos? O aparelho está ligado e alimentado?

Posso conectar um sinal mono?

A entrada é estéreo, mas você pode aplicar um sinal mono (por exemplo, de uma saída de linha) na entrada estéreo através de um adaptador. Observe que todas as saídas reproduzirão o mesmo sinal mono.

Há display ou indicador de nível de volume?

Não, o HA400 não possui display. O volume é ajustado através dos quatro botões giratórios. Um LED indica se o aparelho está ligado.

Posso conectar o aparelho a uma mesa de som?

Sim, conecte a saída de linha da mesa de som (conector estéreo P2 de 6,35 mm) à entrada do HA400. Assim, você pode disponibilizar o mix para vários ouvintes.

Qual fonte de alimentação é necessária?

A fonte fornecida é uma Behringer PS09DC (9 V CC, 200 mA). Caso precise de substituição, use apenas uma fonte com as mesmas especificações.

O amplificador de fones de ouvido é adequado para aplicações de estúdio?

Sim, o HA400 é ideal para aplicações de estúdio e palco. Ele oferece amplificação de baixo ruído e é compacto o suficiente para uso em racks ou mesas.

MANUAL DE UTILIZADOR MicroAMP HA400 BEHRINGER

Aviso!

Terminais marcados com o símbolo carregam corrente elétrica de magnitude suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de 1/4 " ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas por pessoas qualificadas.

Este símbolo, onde quer que o encontre, alerta-o para a leitura das instruções de manuseamento que acompanham o equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque eléctrico, não remover a cobertura (ou a secção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção

Para reduzir o risco de incêndios ou choques eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as qualifi-cações necessárias. Para evitar choques eléctricos não proceda a

reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Não anule o objectivo de segurança das fichas polarizadas ou do tipo de ligação à terra. Uma ficha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma ficha do tipo ligação à terra dispõe de duas palhetas e um terceiro dente de ligação à terra. A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

1. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, extensões, e no local de saída da unidade. Certifique-se de que o cabo eléctrico está protegido. Verifique particularmente nas fichas, nos receptáculos e no ponto em que o cabo sai do aparelho.
2. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.
3. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.
4. Utilize apenas ligações/ acessórios especificados pelo fabricante.

1. Utilize apenas com o carrinho, estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou vendidos com o dispositivo. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/dispositivo para evitar danos provocados pela terpidação.

2. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos de tempo.

3. Qualquer tipo de reparação deve ser sempre efectuado por pessoal qualificado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danificada, como por

exemplo: no caso do cabo de alimentação ou ficha se encontrarem danificados; na eventualidade de líquido ter sido derramado ou objectos terem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chuva ou à humidade; se esta não funcionar normalmente, ou se tiver caído.

1. Correcta eliminação deste produto: este símbolo indica que o produto não deve ser eliminado juntamente com os

resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente perigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eficiente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para reciclagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de resíduos domésticos.

1. Não instale em lugares confinados, tais como estantes ou unidades similares.
2. Não coloque fontes de chama, tais como velas acesas, sobre o aparelho.
3. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.
4. Esse aparelho pode ser usado em climas tropicais e moderados até 45°C.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda alguma que possa ser sofrida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modificações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd.

© Music Tribe Global Brands Ltd. 2023 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na íntegra através do website community.musictribe.com/pages/support#warranty.

Muito obrigado pela sua confiança nos produtos Behringer, que demonstrou com a compra do MicroAMP HA400.

Este amplificador de auscultadores estéreo de 4 canais é adequado para todos os tipos de auscultadores e oferece a máxima flexibilidade. A sua saída final de elevado desempenho garante a máxima qualidade de som, mesmo com uma elevada intensidade sonora. O amplificador High-End 4580 garante um funcionamento com baixo ruido e a minima distorção.

Elementos de Comando e Ligações

Elementos de comando e ligações do HA400

1 Ligue o adaptador de rede fornecido ao conector de 12 V. Quando o adaptador de rede estiver ligado à corrente, o seu HA400 e ligado automaticamente. Para desligar o aparelho da corrente, desligue a ficha.

Quando o aprarelho for colocado em funcionamento, certifique-se de que fischa está facilmente acessível. Se o aparelho estiver montado numa prateleira, certifique-se de que é possivel desligar facilmente da corrente, atraves da ficha ou de um interruptor de rede com todos os pólos.

2 Nestes quatro conectores estéreo de 6,3 mm (saidas dos auscultadores), podem ser ligados ao mesmo tempo até quatro auscultadores.

3 Nestes conectores estereo de 6,3 mm (INPUT), são ligadas as fontes de sinal.

Se a intensidade sonora da fonte de sinal estiver regulada para muito alto, o HA400 pode distorcer o som!

4 O indicador luminoso ON acende-se quando o HA400 estiver em funcionamento.

◇ Avisamos que uma intensidade sonora elevada pode prejudicar a audição e/ou danificar o seu aparelho auditivo. Por favor, rode todos os reguladores de som paza zero (para a esquerda), antes de colocar o aparelho em funcionamento. Mantenha sempre uma intensidade sonora adequada.

NÚMERO DE SÉRIE. O número de série do HA400 encontra-se na parte inferior do aparelho.

Apliçacões

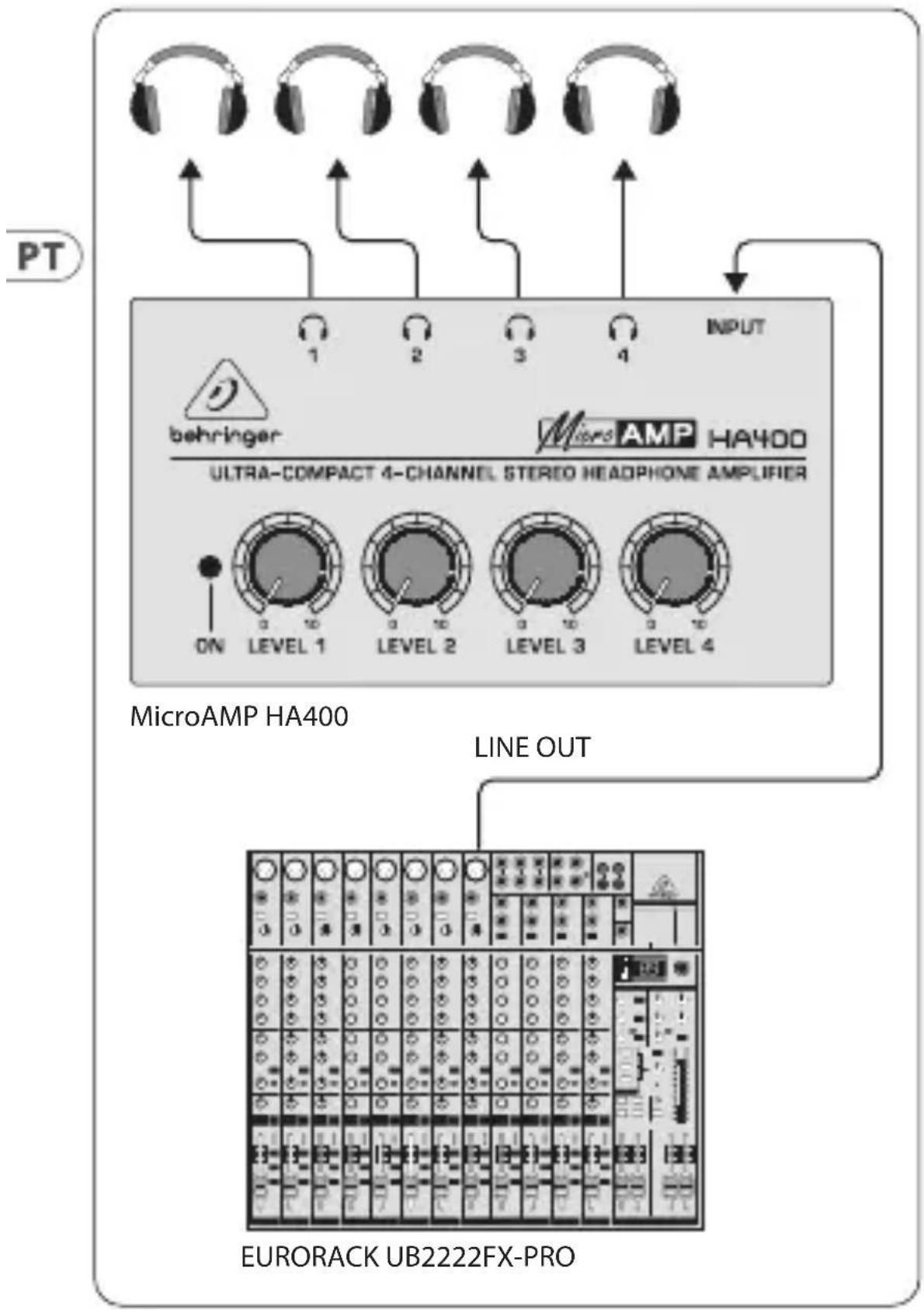

Na imagem seguinte, é apresentado um exemplo de como pode ligar o MicroAMP HA400 na sua configuração.

Cablagem do HA400
