| Tipo de produto | Parafusadeira sem fio compacta |
| Marca | Bosch |
| Modelo | IXO BBQ |
| Dimensões (C x L x A) | aproximadamente 200 x 50 x 50 mm |
| Peso | aproximadamente 0,5 kg (sem bateria) |
| Alimentação | Bateria de lítio-íon 3,6 V |
| Capacidade da bateria | 1,5 Ah |
| Tempo de carga | aproximadamente 3 a 5 horas |
| Velocidade em vazio | 0 – 200 rpm |
| Torque máximo | 5 Nm |
| Mandril | Hexagonal 6,35 mm |
| Funções principais | Aparafusamento, perfuração leve, iluminação LED integrada |
| Manutenção e limpeza | Limpar com um pano seco e macio, não imergir |
| Instruções de segurança | Desconectar a bateria antes da manutenção, usar acessórios recomendados |
| Peças sobressalentes e reparabilidade | Bateria, carregador e pontas disponíveis separadamente |
| Informações gerais | Garantia de 2 anos, fabricado na China |
Perguntas frequentes - IXO BBQ BOSCH
Perguntas dos utilizadores sobre IXO BBQ BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual IXO BBQ - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. IXO BBQ da marca BOSCH.
MANUAL DE UTILIZADOR IXO BBQ BOSCH
Calle San Eugênio, 40
Ñuñoa - Santiago
Buzón Postal 7750000
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Transporte
Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. ▶ Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. ▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves. ▶ Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. ▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento.
Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregue acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para
um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilize ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. Mantenha o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta pode vazar líquido do acumulador. Evite o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para aparafusadoras
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta elétrica e levar a um choque elétrico. ▶ Segurar a ferramenta elétrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reação. ▶ Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.), assim como para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.
Proteger a ferramenta elétrica contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão.
Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
Indicações de segurança para carregadores
Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.
Só carregar acumuladores de iões de lítio ou acumuladores montados em produtos da Bosch, com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão. - Manter o carregador limpo. Há risco de choque elétrico devido a sujidade. Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permitir que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque elétrico. - Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento. ▶ Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com o carregador. Crianças e pessoas que, devido às suas capacidades físicas, sensoriais ou mentais, ou inexperiência ou desconhecimento, não estejam em condições de operar o carregador com segurança, não devem usar este carregador sem supervisão ou orientação de uma pessoa responsável. Caso contrário há perigo de um erro de operação e de lesões.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para apertar e soltar parafusos.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Bit de aparafusamento* 2 Fixação da ferramenta 3 Capa de borracha 4 Indicação do sentido de rotação à direita 5 Indicação do estado de carga do acumulador 6 Indicação do sentido de rotação à esquerda 7 Olhal de suspensão 8 Interruptor de ligar-desligar 9 Comutador do sentido de rotação 10 Lâmpada "Power Light" 11 Punho (superfície isolada) 12 Carregador 13 Adaptador do excêntrico* 14 Adaptador angular* 15 Bucha de binário* 16 Anel de pré-seleção do binário* 17 Marcação para o ajuste do binário* 18 Anel de desbloqueio*
*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Aparafusadora sem fio IXO | ||
| N° do produto | 3 603 J81 0.. | |
| Tensão nominal | V= 3,6 | |
| N° de rotações em ponto morto | min-1 | 200 |
| Máx. binário de aparafusamento du-ro/macio conforme ISO 5393 | Nm 4,5/3 | |
| máx. ∅ de aparafusamento | mm | 5 |
| Peso conforme EPTA-Procedure01/2003 | kg 0,3 | |
| Acumulador | Li-lões | |
| Capacidade | Ah 1,3 | |
| Número de elementos do acumula-dor | 1 | |
| Carregador | ||
| N° do produto 2 607 225 809 (EU) | 2 607 225 811 (UK/SMA)2 607 225 813 (AU) | |
| Tempo de carga | h | 5 |
| Classe de protecção | ☐/II | |
| Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. | ||
Informação sobre ruídos/vibrações
Valores de medição para ruídos, averiguados conforme EN 60745.
O nível de pressão acústica avaliado como A do aparelho é tipicamente inferior a 70 dB(A). Incerteza K = 3 dB.
O nível de ruído durante o trabalho pode ultrapassar 80 dB(A).
Usar um protetor auricular!
Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745:
Parafusos: ah<2,5\ m/s2, K=1,5\ m/s2
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 (aparelhos com acumuladores) ou EN 60335 (carregadores de acumuladores) conforme as disposições das diretivas 2011/65/UE, 2006/95/CE, 2004/108/CE, 2006/42/CE.
Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen
CE 11
Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.), assim como para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.
Carregar o acumulador (veja figura A)
▶ Não utilizar outro carregador. O carregador fornecido está adaptado ao acumulador de Li-íons montado na sua ferramenta elétrica. ▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.
Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.
O acumulador de íons de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.
O acumulador de Li-íons está protegido contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de aplicação não se movimenta mais e escuta-se um leve ruído silvante.
Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta elétrica. O acumulador pode ser danificado.
Se com 5 o interruptor de ligar-desligar semi-premido a indicação do estado de carga iluminar-se-em 8 vermelho, significa que o acumulador tem menos que 30% da sua capacidade total e deveria ser recarregado.
O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e colocar a aparafusadora sem fio sobre o carregador 12.
A indicação do estado de carga do acumulador 5 indica o progresso de carregamento. A indicação verde permanece ligada durante o processo de carga. Se a indicação do estado de carga do acumulador 5 não estiver mais ligada, significa que o acumulador está completamente carregado.
O punho da ferramenta elétrica aquece-se durante o processo de carga. Isto é normal.
Separar o carregador da rede elétrica se não for utilizado por muito tempo.
A ferramenta elétrica não pode ser utilizada durante o processo de carga; ela não está com defeito se não funcionar durante o processo de carga.
▶ Proteger o carregador contra humidade!
Observar a indicação sobre a eliminação de forma ecológica.
Troca de ferramenta (veja figura B)
- Não utilizar pontas de aparafusar duplas com um comprimento superior a 25 mm.
Colocar a ponta de aparafusar 1 diretamente no encabadouro da ferramenta 2.
Adaptador do excêntrico/adaptador angular/adaptador de binário (veja figura C - F)
Com o adaptador de excêntrico 13 é possível aparafusar rente ao canto.
Com o adaptador angular 14 é possível executar aparafusamentos em locais de difícil acesso.
Com o anel de pré-seleção do binário 16 na bucha de binário 15 é possível pré-selecionar o binário necessário 10 com escalonamentos. Com o binário corretamente ajustado, a ferramenta de trabalho é parada logo que o parafuso estiver dentro do material de forma alinhada, ou logo que for alcançado o binário ajustado.

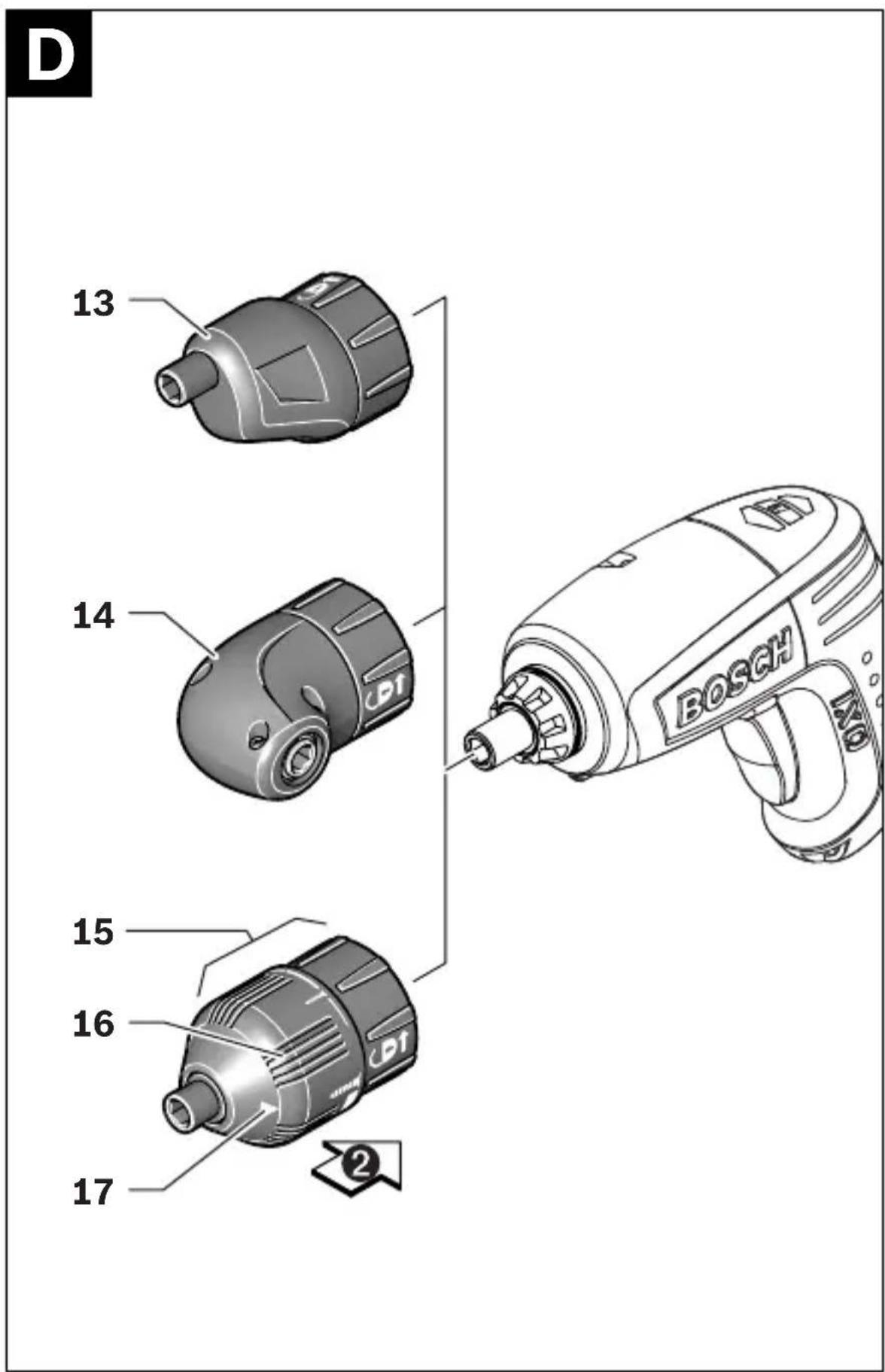

Montagem (veja figuras C-D)
Para a montagem das buchas é necessário puxar a capa de borracha 3 para frente. Após retirar a capa é possível encaixar as buchas. As buchas também podem ser montadas deslocadas por 45°.

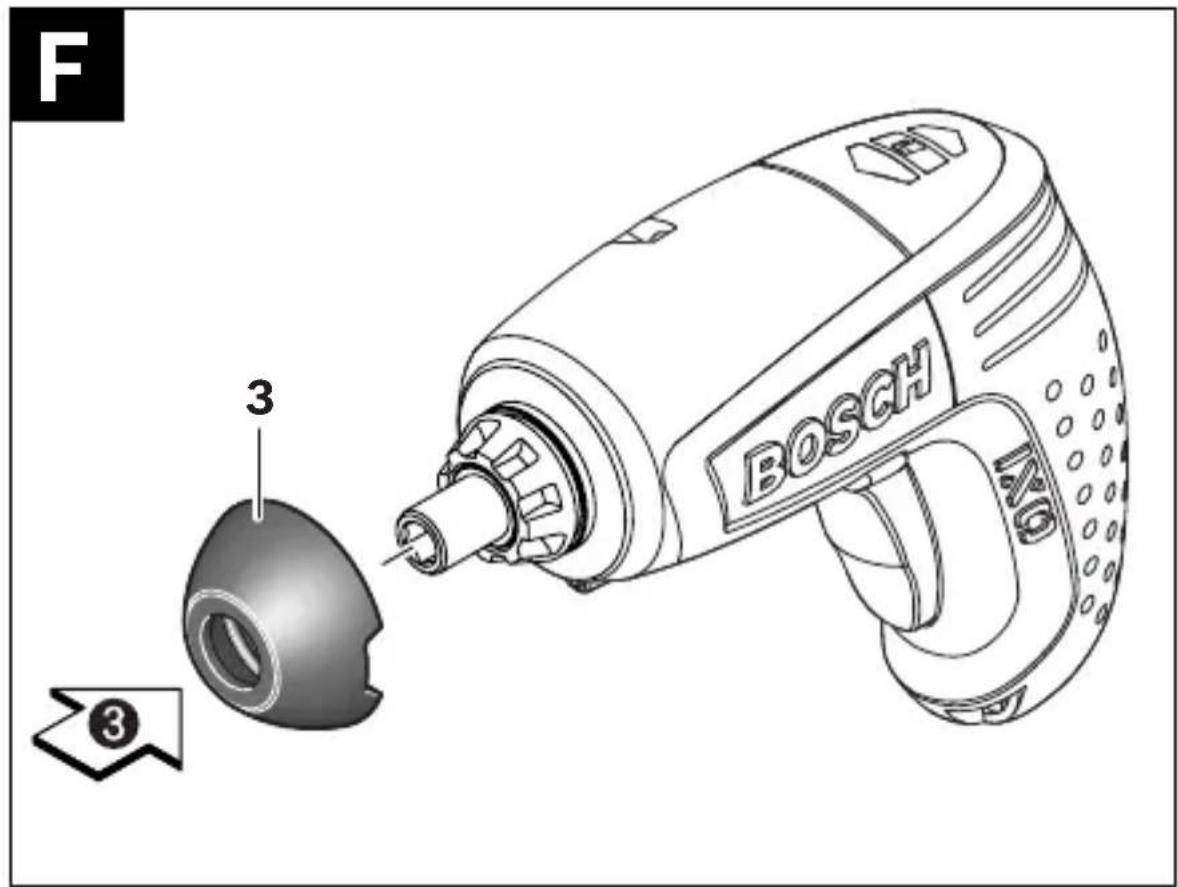

Desmontagem (veja figuras E-F)
Para desmontar as buchas é necessário girar o anel de desbloqueio 18 no sentido de rotação ① e puxar a bucha para frente para retirá-la. Em seguida deverá recolocar a capa de borracha 3.
Funcionamento
Colocação em funcionamento
Ajustar o sentido de rotação
Com o comutador de sentido de rotação 9 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 8 isto no entanto não é possível.
Rotação à direita: Premir o comutador do sentido de rotação 9 completamente para a esquerda, para atarraxar parafusos.
A indicação do sentido de rotação à direita 4 ilumina-se quando o interruptor de ligar-desligar 8 está premido e quando o motor está em funcionamento.
Marcha à esquerda: Premir o comutador do sentido de rotação completamente para a direita 9 para soltar ou desatarraxar parafusos.
A indicação do sentido de rotação à esquerda 6 ilumina-se quando o interruptor de ligar-desligar 8 está premido e quando o motor está em funcionamento.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 8 e manter pressionado.
A lâmpada 10 ilumina-se quando o interruptor de ligar-desligar 8 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente.
Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 8.
Bloqueio automático do veio (Auto-Lock)
O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 8 não está premido.
Desta forma é possível apertar parafusos até mesmo com o acumulador descarregado ou utilizar a ferramenta elétrica como chave de fendas.
- Não premir o interruptor de ligar-desligar 8 por mais que 15 segundos quando o veio de perfuração estiver bloqueado. Caso contrário é possível que a ferramenta elétrica seja danificada.
Indicações de trabalho
A ferramenta elétrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar.
Na lateral do carregador 12 há um compartimento para guardar até 13 bits de aparafusamento. A admissão para os bits de aparafusamento pode ser retirada.
Manutenção e serviço
Manutenção e limpeza
Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.), assim como para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente. ▶ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas elétricas Bosch.
Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.
Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
www.bosch.com.br/contacto
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações.
Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Eliminação
As ferramentas eléctricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos de ferramentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica.
Accumuladores/pilhas:
lões de lítio:
Observar as indicações no capítulo “Transporte”, Página 78.
- Acumuladores integrados só devem ser retirados para serem descartados. A ferramenta eléctrica pode ser danificada se a carcaça for aberta.
Accionar o interruptor de ligar-desligar 8 para retirar o acumulador da ferramenta eléctrica, até o acumulador estar completamente descarregado. Desaparafusar os parafusos da carcaça e retirar a cápsula da carcaça. Separar as conexões no acumulador e retirar o acumulador.
Sob reserva de alterações.
