Tipo de produto	Adega de vinhos
Marca	AEG
Modelo	SWS98820L0
Capacidade	Até 88 garrafas
Zonas de temperatura	Zona dupla (superior 5-12°C, inferior 5-18°C)
Faixa de temperatura	5°C a 18°C
Tipo de porta	Sólida, com vidro UV
Material	Aço inoxidável e vidro fumê
Dimensões (A x L x P)	185 x 59.5 x 67 cm
Peso	82 kg
Classe energética	G (escala de A a G)
Consumo anual	202 kWh/ano
Nível de ruído	38 dB
Alimentação	220-240 V, 50 Hz
Funções principais	Controle eletrônico de temperatura, alarme de porta aberta, iluminação LED interna, filtro de carvão, pés ajustáveis
Segurança	Bloqueio infantil, desligamento automático em caso de superaquecimento
Manutenção e limpeza	Limpar com pano macio e água com sabão; degelo manual recomendado
Peças de reposição e reparabilidade	Índice de reparabilidade 6.5/10; peças disponíveis: termostatos, ventiladores, lâmpadas
Instalação	Embutível ou independente, ventilação frontal necessária
Acessórios fornecidos	4 prateleiras de madeira, manual de instruções, certificado de garantia

Perguntas frequentes - SWS98820L0 AEG

Qual é a capacidade da adega de vinhos AEG SWS98820L0?

A capacidade é de aproximadamente 88 garrafas padrão, dependendo da configuração das prateleiras.

Como ajustar a temperatura das duas zonas?

Use os botões de controle separados para a zona superior (5-12°C) e a zona inferior (5-18°C). Consulte o manual para ajustes precisos.

A porta é reversível?

Sim, a porta pode ser invertida para abertura à esquerda ou à direita. Siga as instruções no manual.

Como limpar o interior da adega?

Desligue o aparelho, remova as prateleiras e limpe com um pano macio embebido em água morna e sabão neutro. Enxágue e seque cuidadosamente.

O que fazer se a adega não resfriar o suficiente?

Verifique se a temperatura ambiente está dentro da faixa permitida, se as entradas de ar não estão obstruídas e se o termostato está ajustado corretamente. Se o problema persistir, entre em contato com o serviço pós-venda.

A adega emite um ruído incomum, é normal?

Um leve ruído de funcionamento é normal (compressor, ventilador). Se o ruído for alto ou irregular, verifique se o aparelho está nivelado e se os tubos não vibram contra o chassi.

Posso embutir esta adega de vinhos?

Sim, este modelo é projetado para ser embutível. Certifique-se de deixar um espaço de ventilação de pelo menos 10 cm na parte traseira e verifique as dimensões do móvel.

Qual é a classe energética da adega?

A classe energética é G na escala de A a G, com consumo de aproximadamente 202 kWh por ano.

Como trocar a lâmpada LED interna?

A iluminação LED é integrada e deve ser substituída por um profissional. Entre em contato com o serviço pós-venda da AEG para assistência.

A adega possui um filtro de carvão?

Sim, um filtro de carvão ativo está incluído para manter a qualidade ideal do ar. Deve ser substituído a cada 6 a 12 meses, dependendo do uso.

MANUAL DE UTILIZADOR SWS98820L0 AEG

Armário climatizado encastrável para vinhos

ISTRUZIONI PER L'USO INSTRUÇÕES DE UTILIZAÇÃO

GEBRUIKSAANWIJZING

Inhaltsverzeichnis

Eliminação da embalagem e de aparelhos usados 77

Montagem / local de montagem 78

O seu frigorífico precisa de ar 79

Montagem 79

Ligação eléctrica 80

Descrição do aparelho 81

Equipamento interior 81

Dispositivo de comando 81

Colocação em funcionamento – Ajustar a temperatura, desligar 81

Temperaturas ideais para as bebidas 84

Descongelação 84

Limpeza 84

Conselhos para poupar energia 85

O que fazer se ... Solucionamento de avarias 85

Garantia 87

Ruídos de funcionamento 87

antes de colocar o seu novo aparelho de refrigeração em funcionamento, leia o presente manual de instruções com atenção. Este contém informações importantes sobre a utilização segura, montagem e manutenção do aparelho.

Deverá guardar o manual de instruções para consultas posteriores.

Em caso de venda, o manual deve ser entregue ao comprador.

Este aparelho destina-se exclusivamente a conservar vinho.

Normas de segurança

O frigorífico corresponde às normas técnicas reconhecidas e à directiva europeia /CEE (directiva sobre baixa tensão) e foi verificado pela SEV (Associação Suíça dos Electricistas) em conformidade com a directiva 89/336/CEE relativa à compatibilidade electromagnética e com a norma EN 55014.1993.

. A segurança eléctrica (protecção contra contacto acidental) deve ser assegurada pela instalação.
. Tensão de rede: 230V/50Hz.
. Este aparelho não é para ser utilizado por pessoas com faculdades físicas, sensoriais ou mentais reduzidas nem por pessoas com pouca experiência ou conhecimentos, excepto se estiver alguém a vigiá-las ou a ensiná-las e que seja responsável pela sua segurança durante a utilização do aparelho.

As crianças devem ser vigiadas de modo a garantir que não brincam com o aparelho.

. Use este aparelho apenas para fins domésticos e conforme descrito nas instruções de utilização.

. Caso tenha adquirido um aparelho danificado, entre imediatamente em contacto com o seu fornecedor.

. As reparações e outros tipos de acesso ao aparelho só podem ser efectuados por um técnico do serviço de assistência a clientes.

. Para limpar o aparelho, desligue a alimentação de corrente através da ficha ou do fusível. Nunca puxe a ficha pelo cabo nem toque na tomada com as mãos húmidas. Agarre sempre pela ficha e retire-a da tomada.

. Este aparelho não contém CFC nem HFC, utilizando o fluido refrigerante não poluente isobutano (R600a) em quantidades reduzidas.

. Ao manusear o aparelho, prestar atenção para não danificar o circuito de refrigeração. Se, não obstante, ocorrerem danos no circuito de refrigeração, deverão evitar-se chamas vivas e todos os tipos de fontes de ignição. Arejar o espaço onde o aparelho se encontra durante alguns minutos.

. Não é permitido colocar em funcionamento um aparelho com o circuito de refrigeração danificado.

. Com o aparelho montado, deve assegurar-se que as aberturas de ventilação e exaustão não estão cobertas ou obstruídas. Se o aparelho for utilizado de forma indevida ou incorrecta ou reparado por pessoas não habilitadas, não poderemos assumir qualquer responsabilidade por eventuais danos. Neste caso não é válido o recurso à garantia ou a outras reclamações de responsabilidade.
. Em caso de danos no cabo de ligação deste aparelho, e a fim de evitar riscos, este deverá ser substituído pelo fabricante, pelo respectivo serviço de assistência a clientes ou por pessoal igualmente qualificado.
. Aviso: Não accionar dispositivos eléctricos no interior do aparelho.

Eliminação

Informação relativa à embalagem do aparelho

Elimine devidamente o material de embalagem do seu aparelho. Todos os materiais de embalagem utilizados são biocompatíveis e reutilizáveis.

Relativamente aos materiais: Os plásticos também podem ser reutilizados e estão assinalados do seguinte modo:

PE< para polietileno, por ex. nos invólucros exteriores e nos sacos do interior.

PS< para poliestireno expandido, por ex. nas peças almofadadas, geralmente isento de CFC.

As peças de cartão são feitas com papel reciclado, devendo ser novamente colocadas num ponto de recolha de papel reciclado.

Eliminação de aparelhos usados

Por motivos de protecção ambiental, os aparelhos de refrigeração devem ser eliminados em centros especializados. Isto aplica-se tanto ao seu aparelho actual como ao aparelho novo, quando deixar de o utilizar.

Aviso! Os aparelhos antigos devem ser inutilizados antes da respectiva eliminação. Retirar a ficha, separar o cabo de alimentação e remover ou destruir os fechos de mola ou as fechaduras. Desta forma evita que alguma criança, ao brincar, fique fechada no aparelho (perigo de asfixia!) ou se coloque noutro tipo de situações potencialmente fatais.

Normas de eliminação:

. O aparelho não pode ser eliminado juntamente com o lixo doméstico ou entulhos.
. O circuito de refrigeração, especialmente o permutador de calor na parte posterior do aparelho, não pode sofrer danos.

. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico normal, mas sim entregue num ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos. Através da sua contribuição para a eliminação correcta deste produto, estará a proteger o ambiente a saúde das outras pessoas. A eliminação incorrecta coloca em risco a saúde e o ambiente. Para mais informações sobre a reciclagem deste produto, consulte a sua Câmara Municipal, os serviços de recolha de lixo ou o estabelecimento onde comprou o aparelho.

Montagem

Local de montagem

O aparelho deve ser montado num local seco e bem ventilado. A temperatura ambiente influencia o consumo de corrente e o perfeito funcionamento do aparelho.

Como tal, este

. não pode estar sujeito à irradiação solar directa;
. não pode ser montado junto de radiadores, fogões ou outros tipos de fontes de calor;
. deve ser colocado num local cuja temperatura ambiente corresponda à classe climática prevista para o aparelho.

A classe climática é indicada na placa de dados que se encontra no interior do aparelho, em cima, do lado direito.

Na seguinte tabela poderá consultar a que temperatura ambiente corresponde cada classe climática:

Classe climática para uma temperatura ambiente de
SN +10 a +32°C
N	+	16 a +32°C
ST +18 a +38°C
T	+18 a +43°C

Para evitar o aquecimento do aparelho de refrigeração, deve assegurar-se espaço suficiente em seu redor e colocar uma placa de isolamento térmico. É necessário garantir a ventilação e exaustão adequada do aparelho de refrigeração.

O aparelho de refrigeração precisa de ar

A porta do frigorífico veda o nicho de montagem de forma permanente. Como tal, a ventilação deve processar-se através da abertura no encaixe do móvel. Tem de ser possível extrair o ar aquecido, para cima, através da chaminé de ventilação na parede traseira do móvel. O valor médio de ventilação deve corresponder a, pelo menos, 200 cm².

Aviso! Para não prejudicar o funcionamento do aparelho, não é permitido cobrir ou obstruir estas aberturas de ventilação.

Montagem

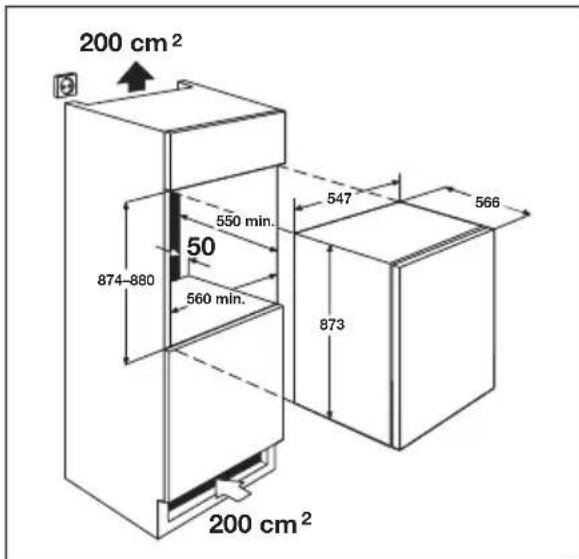

Desenho cotado

Após a montagem do aparelho, especialmente após a troca do batente da porta, verifique se o vedante da porta está a vedar correctamente a toda a volta. Um vedante com fugas pode aumentar a formação de condensação e, consequente-mente, elevar o consumo de energia (ver também a rubrica "Ajuda em caso de avarias").

Ligação eléctrica

Para a ligação eléctrica é necessária uma tomada de contacto de segurança devidamente instalada. Esta deve ser colocada de modo a que seja possível retirar a ficha.

A tomada de contacto de segurança necessária para a ligação do aparelho deve encontrar-se junto do nicho de montagem, lado esquerdo ou direito.

A corrente do fusível deve corresponder, no mínimo, a 10/16 amperes. Se deixar de ser possível aceder à tomada com o aparelho montado, é necessário assegurar uma medida adequada na instalação eléctrica que permita desligar a alimentação do aparelho (fusível, distância mínima de abertura dos contactos de protecção: 3 mm).

Antes da colocação em funcionamento, verifique na placa de dados se a tensão de ligação e o tipo de corrente correspondem aos valores da rede eléctrica no local de montagem.

A placa de dados encontra-se no interior do aparelho, em cima, do lado direito.

Descrição do aparelho

1 Dispositivo de comando
2 Prateleiras (ajustáveis)
3 Prateleira intermédia (ajustável)

Dispositivo de comando

1 Ligar/desligar o aparelho
Premir a tecla durante 3 seg.

2 Seleção da temperatura na zona superior (regulável entre 5 e 18°C)

Recomendação: 5–12° C (ideal para vinho branco, ver pag. 11)

Premir a tecla durante 3 seg. a indicação pisca

A temperatura pode ser regulada gradualmente.

2a Seleção da temperatura na zona inferior (regulável entre 5 e 18°C)

Recomendação: 12–18° C (ideal para vinho tinto, ver pag. 11)

A temperatura regulada na zona inferior deve ser sempre igual ou superior à temperatura da zona superior.

3 Supercool

Premir a tecla durante 3 seg. a luz de controlo amarela acende. O aparelho refrigera a zona superior a +5°C durante 24 horas, passando depois automaticamente para a temperatura regulada.

4 Iluminação interior permanentemente ligada:

premir durante 3 seg. ON

A iluminação interior acende apenas quando a porta é aberta: premir durante 3 seg. OFF

Se as portas estiverem abertas mais de 5 minutos, ouve-se o alarme acústico da porta. Para o desligar, basta premir rapidamente qualquer uma das teclas.

As prateleiras são ajustáveis em altura.

Para tal, puxar a prateleira para a frente, levantá-la do lado da porta e retirar.

A colocação numa altura diferente processa-se pela ordem inversa.

Ajustar a prateleira intermédia

A prateleira intermédia pode ser deslocada 1 posição para cima ou para baixo. Para esse efeito, empurrá-la para a frente pela parede traseira e levantá-la do lado da porta.

A colocação da prateleira numa altura diferente processa-se pela ordem inversa. Por favor tenha em atenção que a parte de trás da prateleira intermédia é inserida no entalhe previsto para o efeito na parede traseira.

Trocar o LED de iluminação

Soltar o LED de iluminação. Soltar a ficha de ligação ao LED. A colocação do novo LED processa-se pela ordem inversa.

Nota: Utilize apenas LED de iluminação originais do fabricante.

Armazenar correctamente

O aparelho dispõe de 2 zonas de temperatura reguláveis (ambas ajustáveis entre 5 e 18° C):

Compartimento superior → vinho branco, champanhes, espumante, vinho rosé Compartimento inferior vinho tinto

Por favor tenha em atenção que a temperatura ajustada no compartimento inferior deve ser sempre, no mínimo, igual ou superior à temperatura do compartimento superior.

Temperaturas ideais para as bebidas\*

6-8° Champanhes, vinhos espumosos, Chasselas, Riesling, Sauvignon Blanc, Chardonnays jovens e vinhos doces, todos os vinhos rosé

8-10° Chardonnays maduros e Sauternes

13-15° Gamay, Merlots jovens, vinhos Pinot Noir jovens

15-17° Bordeaux jovens, Cabernet leve, Barbera, Merlot

16-18° Burgunder encorpado, Bordeaux, vinhos de Itália, Espanha, Califórnia, etc.

17-18° Barolo, Reciotto Amarone

(A temperatura mais baixa aplica-se aos vinhos mais simples e a temperatura mais alta aos vinhos qualitativamente melhores de cada categoria.)

* Fonte: Mövenpick

Descongelação

O compartimento de refrigeração descongela automaticamente

A descongelação do evaporador por detrás da parede traseira do compartimento de refrigeração é automática. A água de descongelação é recolhida na calha de descarga por detrás da parede traseira do compartimento de refrigeração e canalizada pelo orifício de descarga do colector do compressor, onde evapora.

Limpeza e manutenção

Por motivos de higiene, deve proceder-se regularmente à limpeza do interior do aparelho, incluindo o equipamento interior.

Aviso! Durante a limpeza, o aparelho não pode estar ligado à corrente – Perigo de choque! Antes de iniciar os trabalhos de limpeza, desligue o aparelho e retire a ficha da tomada ou desligue/remova o fusível.

Nunca limpar o aparelho com máquinas de limpeza a vapor. Poderia haver infiltração de humidade nos componentes eléctricos – perigo de choque! O vapor quente pode provocar danos nas peças de plástico. Secar o aparelho antes de o colocar novamente em funcionamento.

Atenção! Os óleos destilados e solventes orgânicos podem corroer as peças de plástico, por ex. sumo e ácidos de frutos, manteiga e produtos de limpeza contendo ácidos acéticos. Estas substâncias não devem entrar em contacto com as peças do aparelho. Não utilize produtos de limpeza abrasivos.

Conselhos para poupar energia

. Assegurar uma ventilação e exaustão suficiente do aparelho. Nunca cobrir as aberturas de ventilação.
. Instale o aparelho, se possível, longe de aquecedores, radiadores ou extractores de fumo e proteja-o, o mais possível, da radiação solar directa.
. Não deixe as portas do aparelho muito tempo abertas. Quanto mais depressa voltar a fechar as portas, menos poder de refrigeração perde.
. Certifique-se que as portas ficam completa e correctamente fechadas. A vedação da porta deve estar correctamente instalada na armação do frigorífico.

O que fazer se...

Solucionamento de avarias

Possivelmente, a avaria não passa de uma pequena deficiência que você próprio poderá resolver com a ajuda dos seguintes conselhos. Não proceda sozinho a outros trabalhos se as informações que se seguem não ajudarem a resolver o caso concreto.

Aviso! As reparações no armário para vinhos só podem ser efectuadas por técnicos especializados. As reparações indevidas podem resultar em riscos consideráveis para o utilizador. Se necessitar de uma reparação, contacte o seu vendedor especializado ou o nosso serviço de clientes.

Avaria Possível causa Solução
O aparelho não funciona.	O aparelho não está ligado.	Ligar o aparelho.
	A ficha não está encaixada ou está solta.	Encaixar a ficha.
	O fusível disparou ou está avariado.	Verificar o fusível e substituí-lo, se necessário.
	A tomada está avariada.	As avarias na rede eléctrica são eliminadas por um electricista.
A temperatura do compartimento de refrigeração é insuficiente.	A temperatura não está correctamente regulada.	Consultar a rubrica “Colocação em funcionamento”.
	A porta esteve aberta durante muito tempo.	Manter a porta aberta apenas durante o tempo necessário.
	O aparelho encontra-se junto de uma fonte de calor.	Consultar a rubrica “Local de montagem”.
A iluminação interior não funciona.	O LED está avariado.	Consultar a rubrica “Iluminação por LED”.
Após a alteração da regulação da temperatura o compressor não arranca imediatamente.	Isto é normal, não existe qualquer avaria.	O compressor arranca automaticamente ao fim de algum tempo.
Mensagem de avaria F1 no dispositivo de comando.	Sensor superior avariado.	Contactar o serviço de clientes.
Mensagem de avaria F2 no dispositivo de comando.	Sensor inferior avariado.	Contactar o serviço de clientes.
Mensagem de avaria F3 no dispositivo de comando.	Ventilador avariado.	Contactar o serviço de clientes.

Garantia

A garantia é assegurada ao consumidor final a partir da data de compra do aparelho. Os eventuais defeitos surgidos durante o período de garantia e que, apesar da utilização correcta do aparelho, sejam atribuíveis a uma deficiência de material ou erro de fabrico, serão eliminados pelo serviço de clientes ao abrigo desta garantia.

Não são abrangidos pela garantia

. defeitos provocados pelo incumprimento do manual de instruções ou por uso indevido;
. pedidos de indemnização que ultrapassam a nossa prestação de serviços ao abrigo da garantia;
. aparelhos reparados por terceiros.

Ruídos de funcionamento

Ruídos totalmente normais

A refrigeração do frigorífico processa-se através de um compressor (agregado de refrigeração). O compressor bombeia o fluido refrigerante no sistema de refrigeração. Este processo dá origem a ruídos de funcionamento. Mesmo depois de desligar o compressor, são inevitáveis alguns ruídos provocados pelas diferenças de pressão e de temperatura.

Este aparelho de refrigeração está equipado, de acordo com os mais recentes desenvolvimento tecnológicos, com um compressor silencioso e um circuito de refrigeração optimizado no que respeita a ruídos.

No entanto, existem ruídos que é impossível evitar totalmente e cuja intensidade depende do tamanho do aparelho de refrigeração.

Os ruídos de funcionamento ouvem-se melhor assim que o compressor é ligado.

Estes tornam-se mais silenciosos com o decorrer do tempo de funcionamento.

Ruídos anormais

Na maioria dos casos, os ruídos estranhos surgem devido a uma montagem incorrecta. O frigorífico deve ser colocado e/ou montado na horizontal e num plano estável. As tubagens não podem, em caso algum, ficar encostadas a uma parede ou a outros móveis. Além disso, não podem tocar-se entre si.

Nos frigoríficos montados em cozinhas abertas ou em divisórias, os ruídos de funcionamento normais fazem-se ouvir com maior intensidade. Não se trata, contudo, de uma deficiência do frigorífico, mas sim de uma questão de arquitectura.

Palavra-chave Causa Observação
Zumbido Agregado de Ruído de funcionamento normal do refrigeração		agregado de refrigeração; a intensidade do ruído depende do tamanho do frigorífico
Vibração Ventilador Ruído de funcionamento normal		provocado pela ventilação
Gorgolhar Circuito de refrigeração Ruído de funcionamento normal
Borbulhar provocado pela circulação do fluido
Sussurro refrigerante no circuito de refrigeração
Assobio Circuito de refrigeração Ruído de funcionamento normal
		provocado pela injecção do fluido refrigerante no evaporador
Crepitação	Compartimento do frigorífico	Tensão e alargamento normais dos materiais em função da temperatura, por ex. plásticos, isolamento

Inhoud
