MANUAL DE UTILIZADOR AM180JXVANH SAMSUNG

Precauções de segurança 3

Preparativos para instalação 7

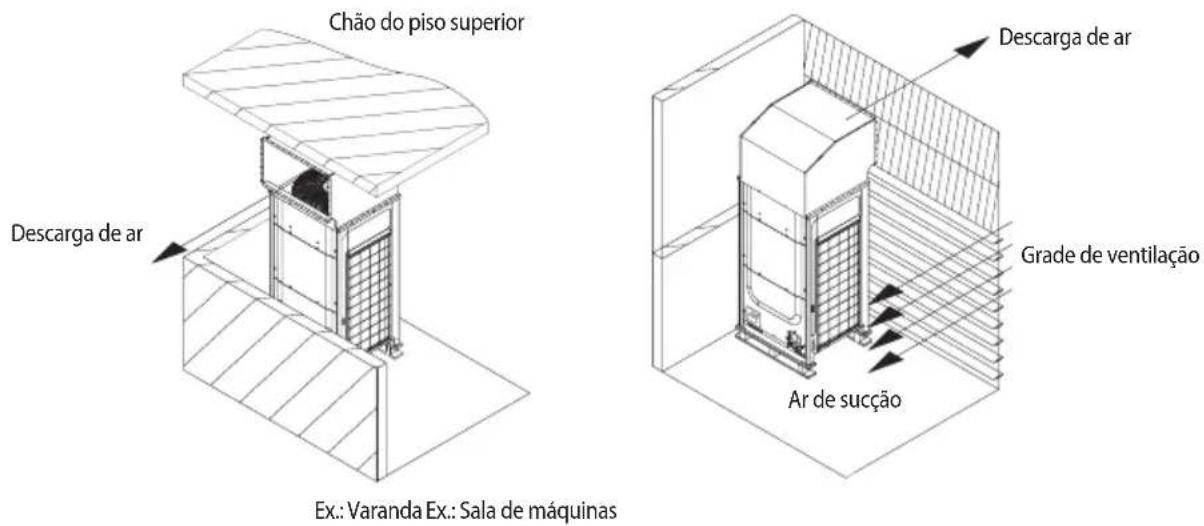

Escolher o local de instalação 14

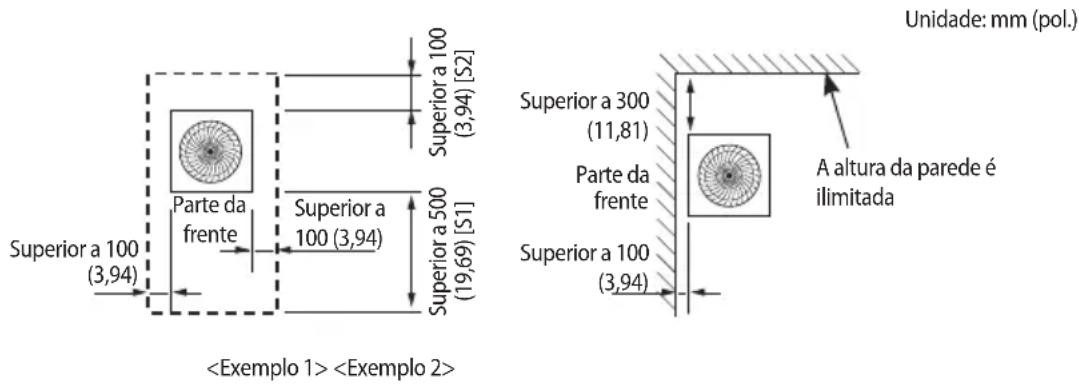

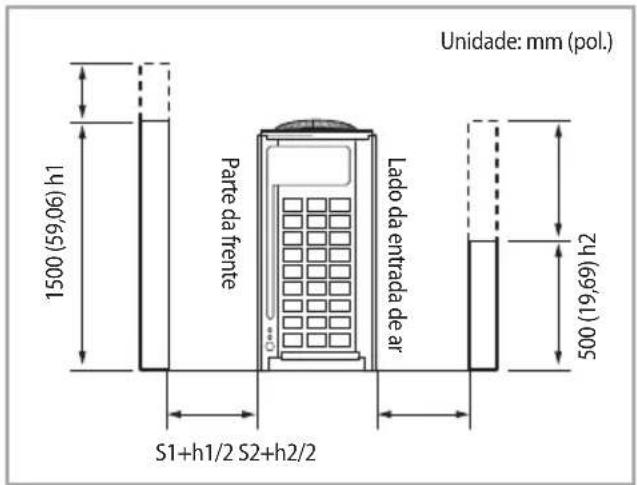

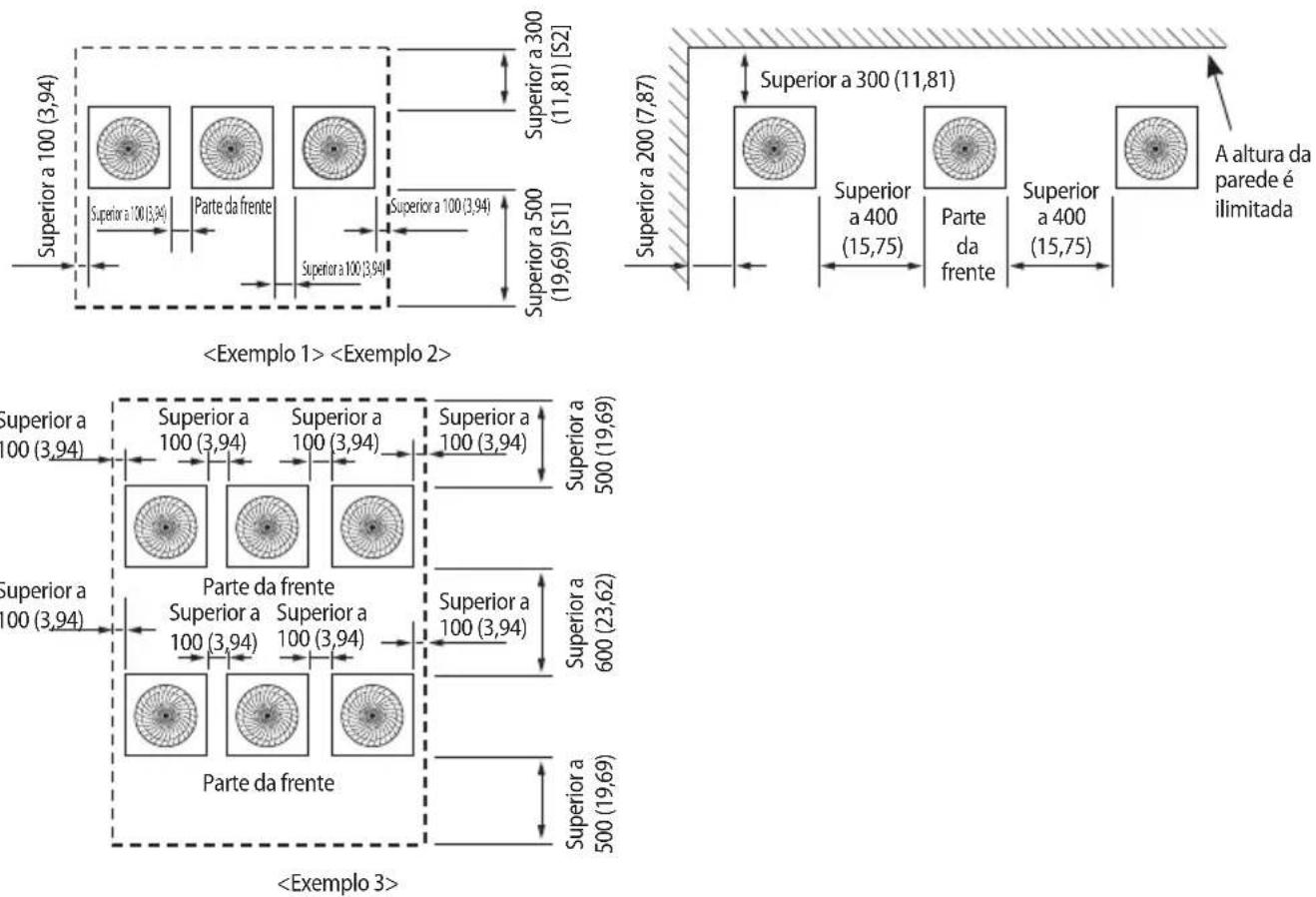

Requisitos de espaço para instalação 16

Acessórios 18

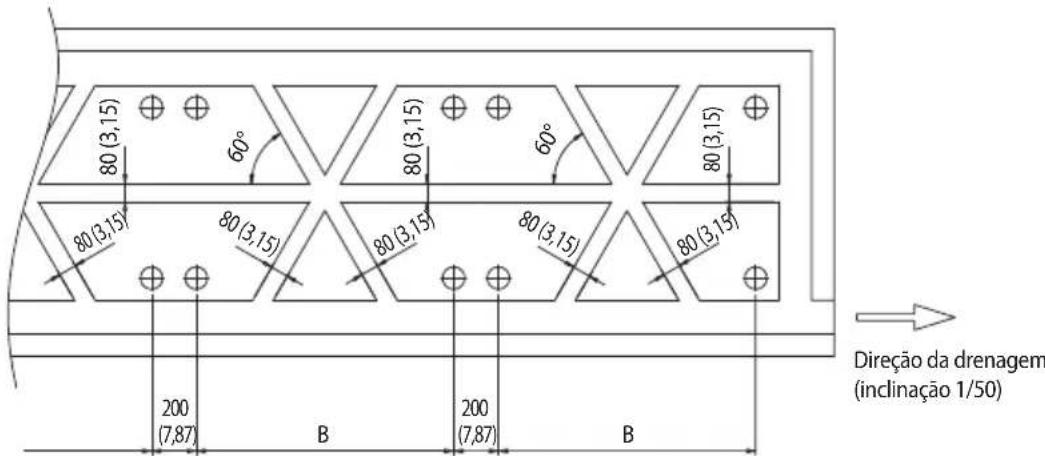

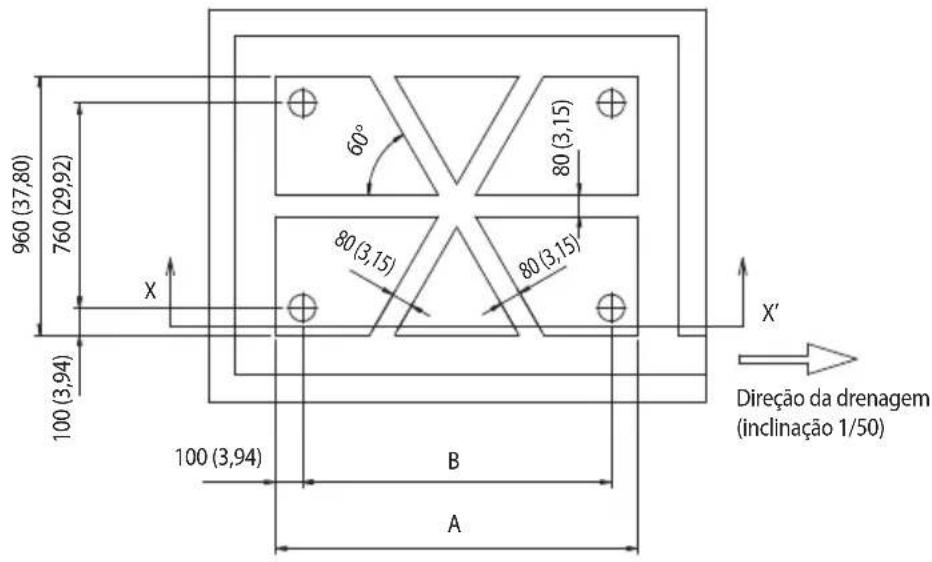

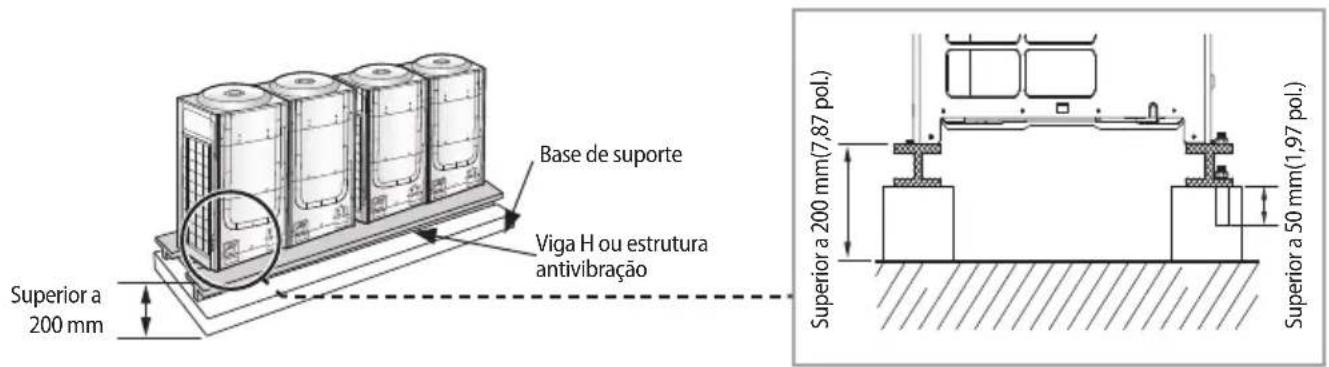

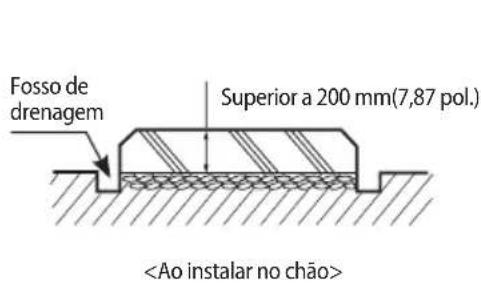

Construção de uma base de suporte e instalação da unidade externa 19

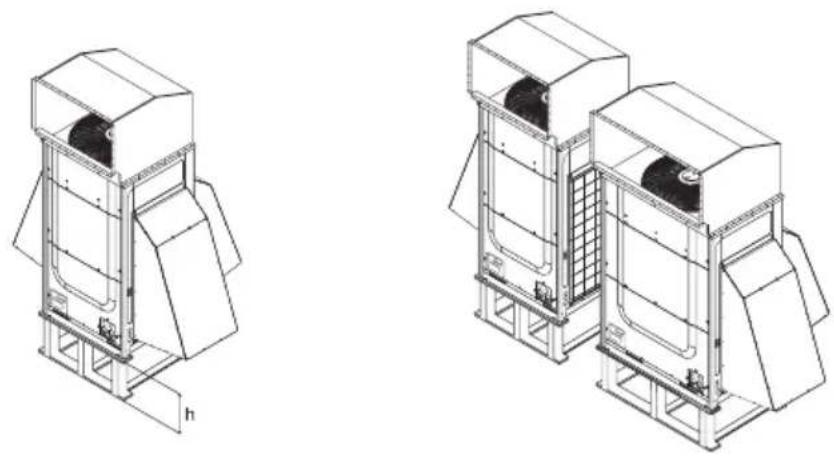

Instalar o duto de prevenção contra vento/neve 24

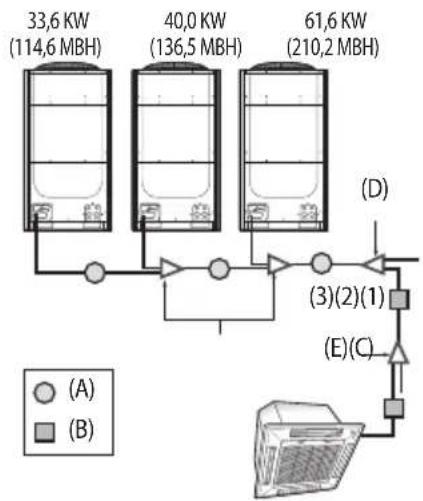

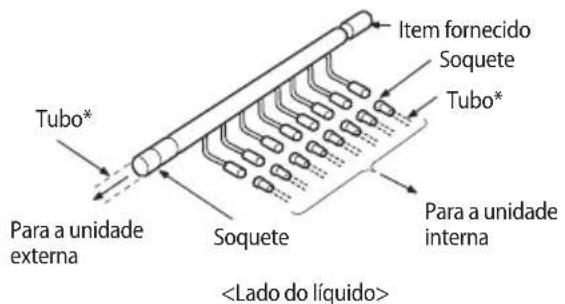

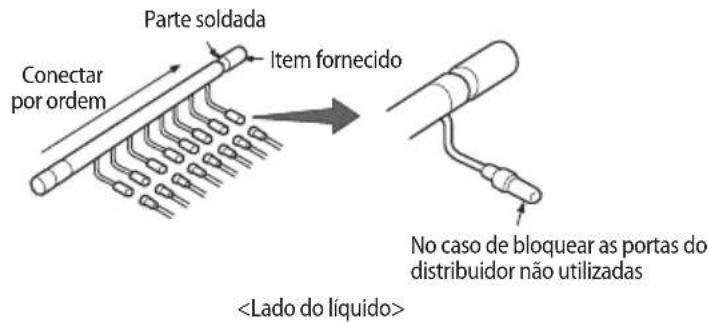

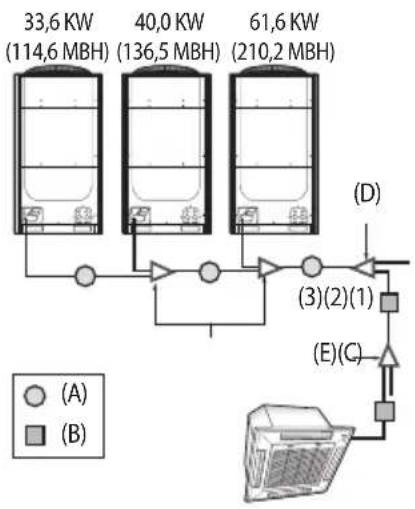

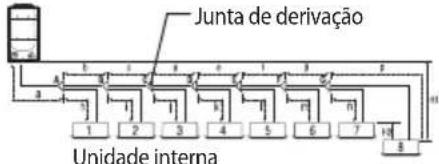

Instalação do tubo de refrigerante 26

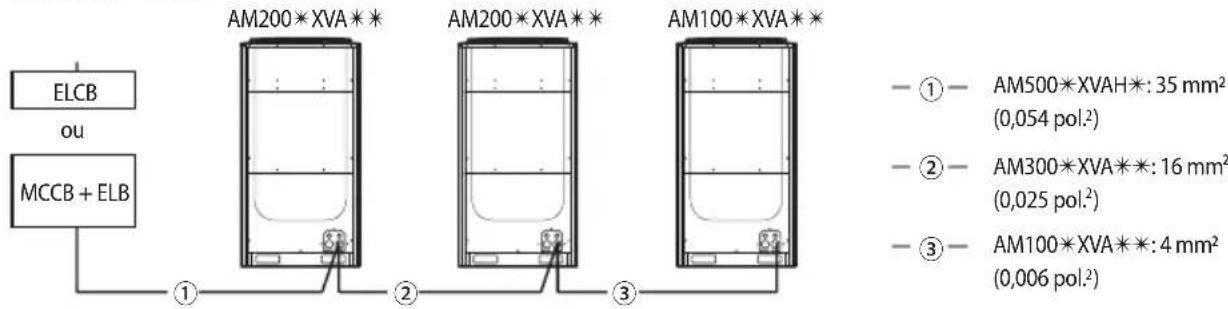

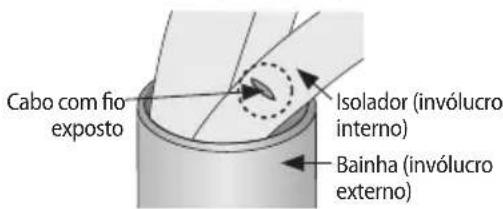

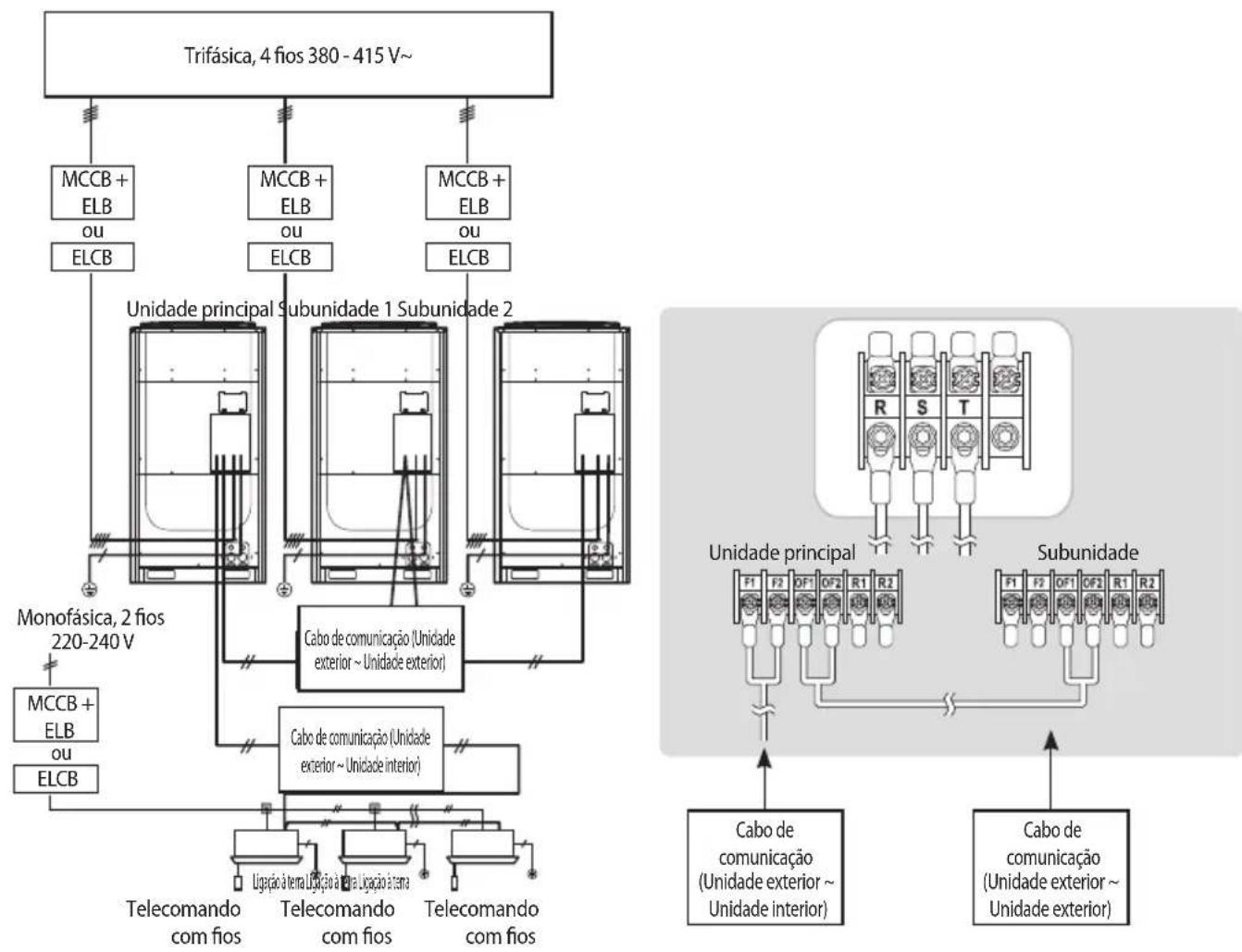

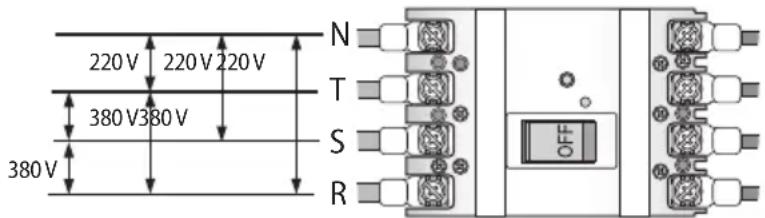

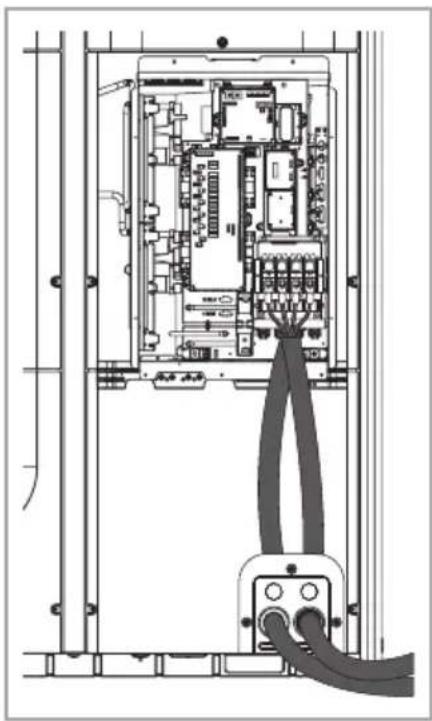

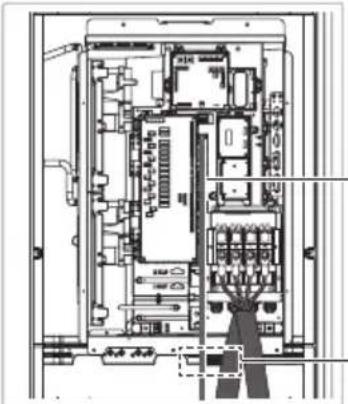

Ligações elétricas 50

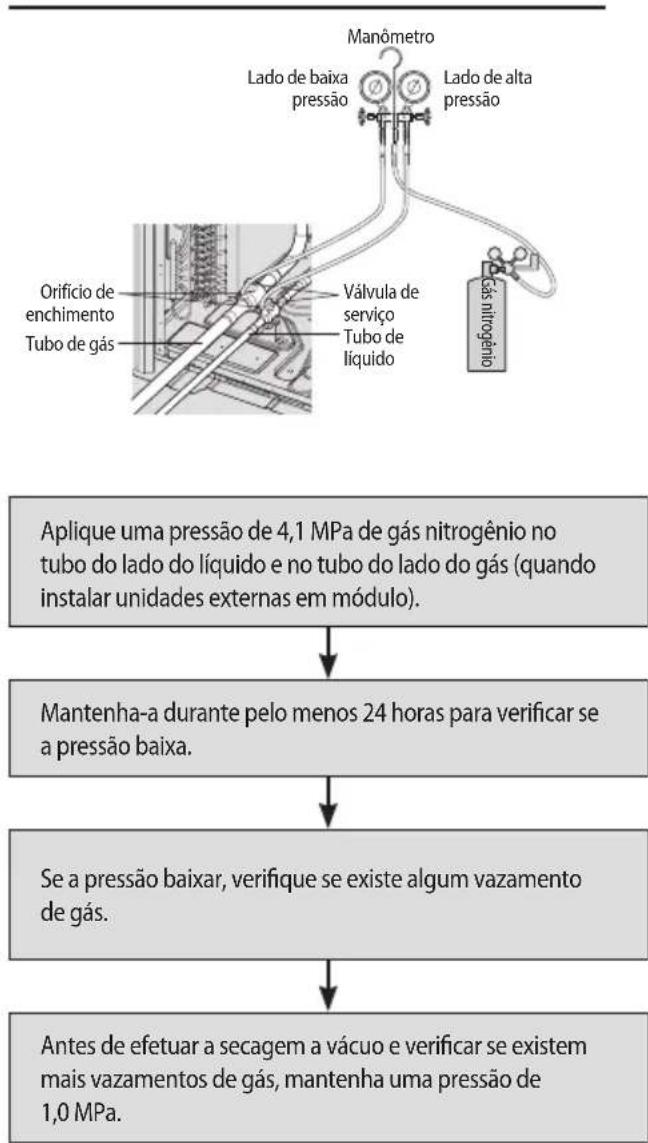

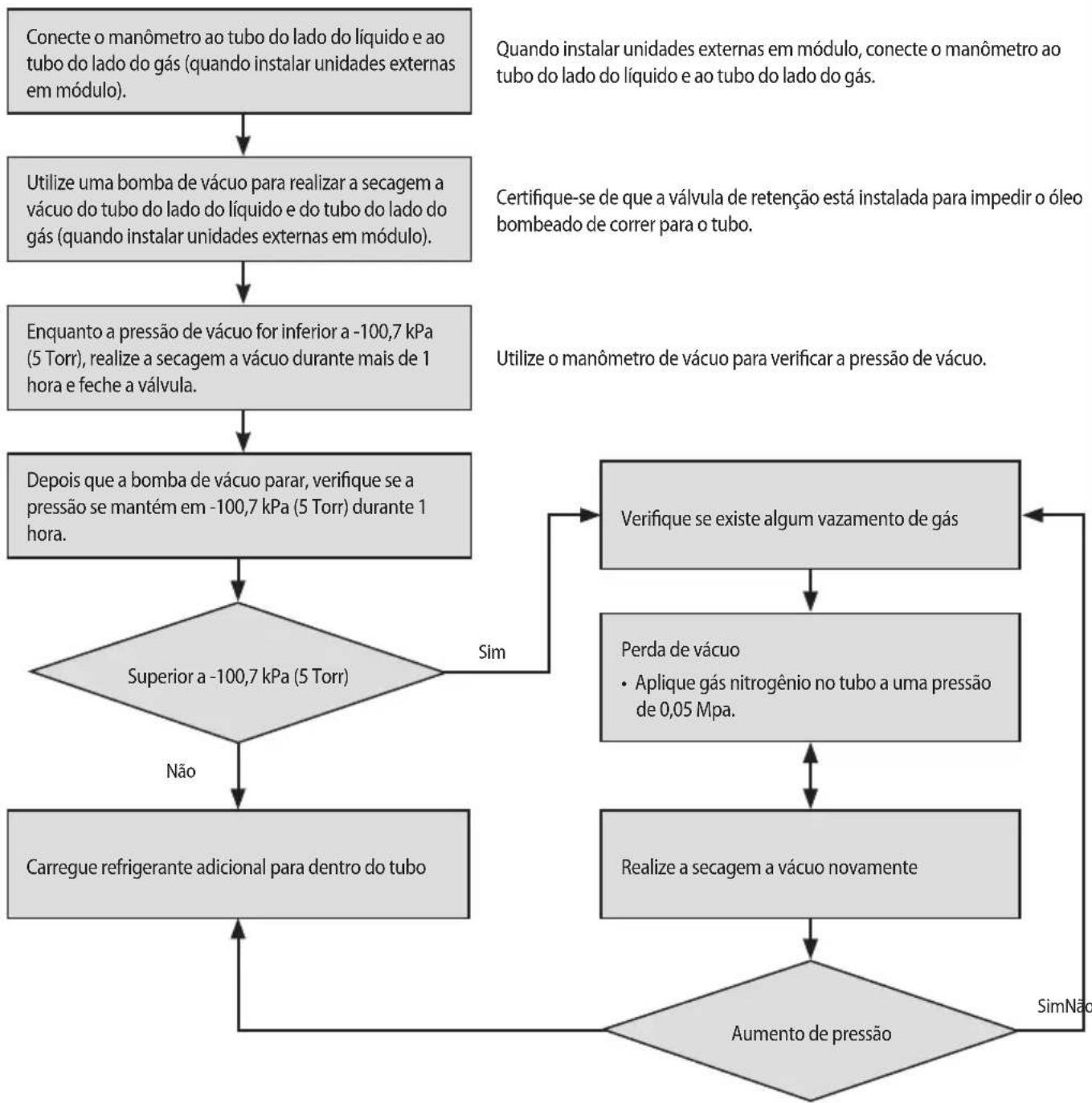

Teste de estanqueidade e secagem a vácuo 62

Vedação do tubo 64

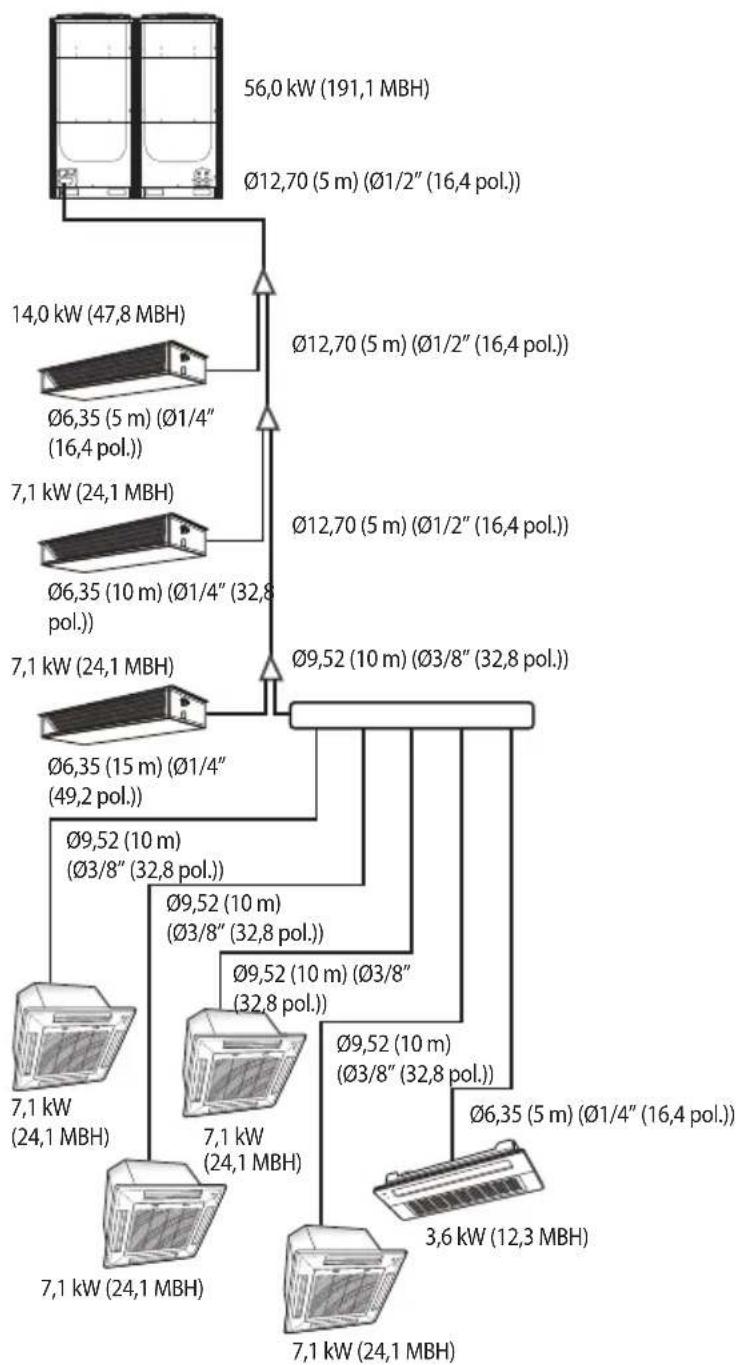

Carregar refrigerante adicional 68

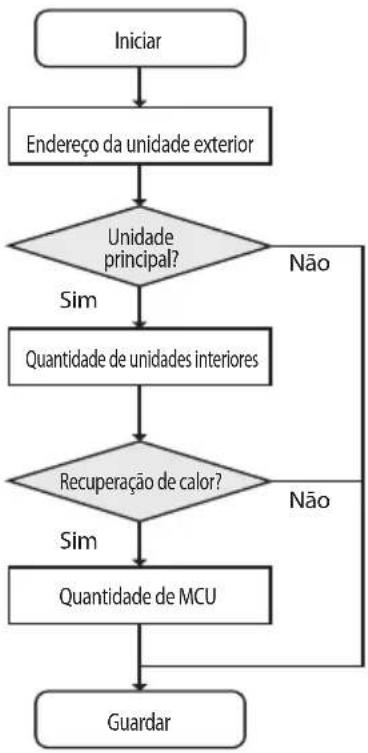

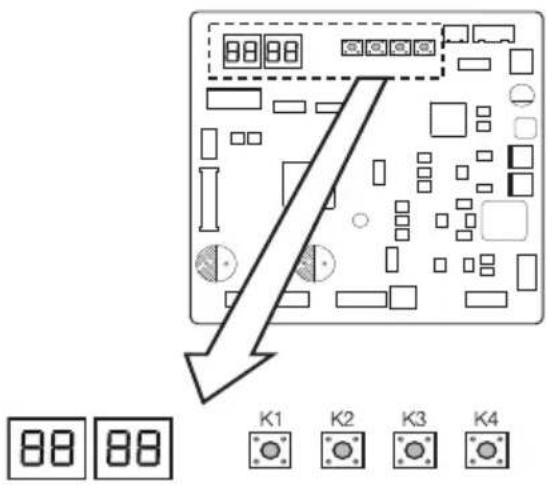

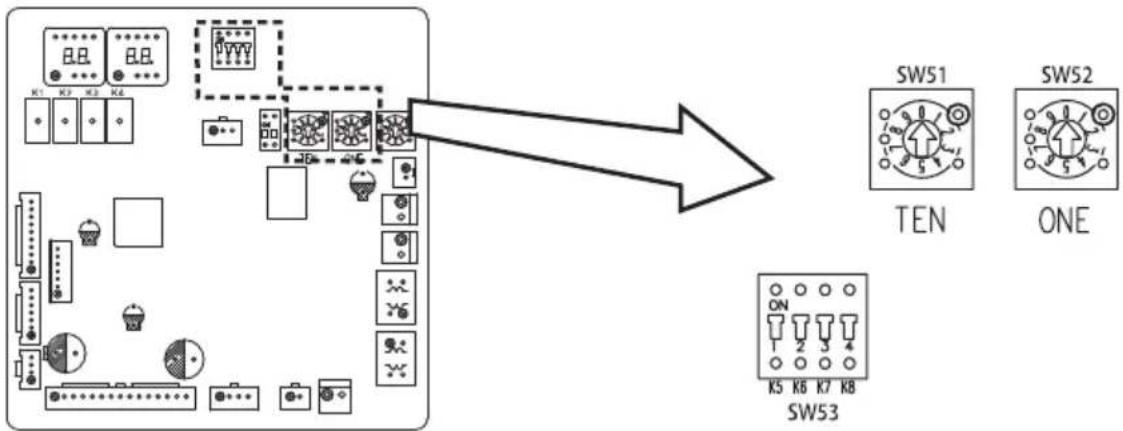

Configurar o interruptor de opções e a função das teclas da unidade externa 70

Verificações a fazer depois de terminar a instalação 80

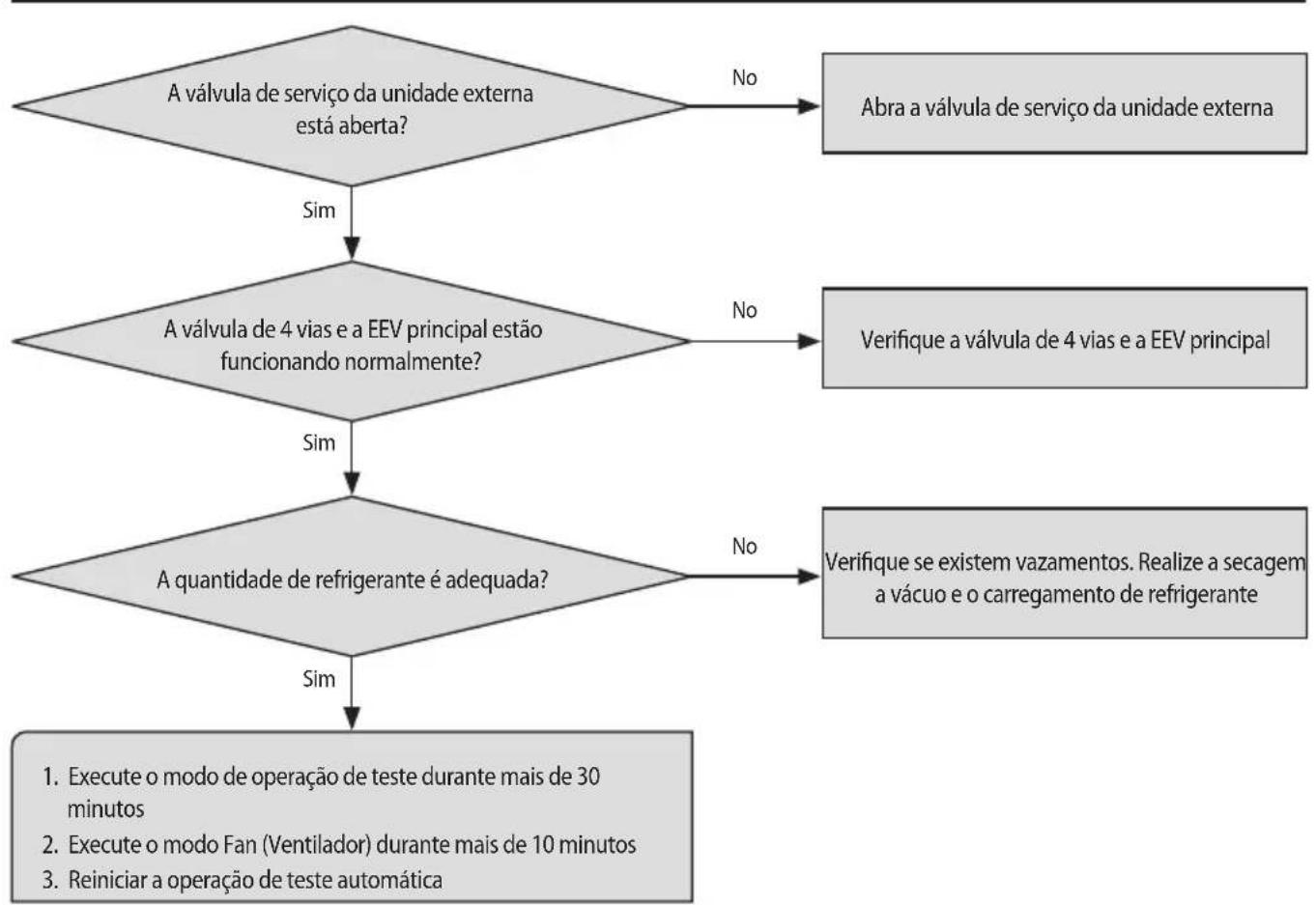

Inspeção e operação de teste 82

Precauções de segurança

Siga as seguintes informações de segurança para a segurança do instalador e do usuário.

* O condicionador de ar DVM S utiliza refrigerante R-410A.

• Se utilizar refrigerante R-410A, o desempenho e a confiabilidade do produto podem ser afetados pela umidade ou por substâncias estranhas. As precauções de segurança devem ser obedecidas para instalar o tubo de refrigerante.
• A pressão máxima do sistema é de 4,1 MPa e, por isso, é preciso selecionar o material e a espessura adequados, de acordo com as regulamentações.
• O R-410A é um pré-azeótropo de dois refrigerantes e deve ser carregado no estado líquido. (Se carregar refrigerante em vapor, a mistura do refrigerante por ser alterada e provocar a avaria do produto.)

* É preciso conectar as unidades internas para refrigerante R-410A. Consulte o catálogo de produtos para saber quais os nomes dos modelos das unidades internas que podem ser conectadas. (Se conectar unidades internas que não foram projetadas para o R-410A, elas podem não funcionar corretamente.)

* Depois de terminar a instalação e a operação de teste, explique ao usuário como utilizar e fazer a manutenção do produto. Entregue também este manual de instalação para que o usuário o guarde.
* O fabricante não é responsável pelos incidentes ocorridos devido a uma instalação inadequada. O instalador é responsável por quaisquer reclamações do usuário relacionadas com a instalação, que tenham ocorrido devido à negligência de avisos e precauções descritos neste manual. (O instalador é responsável por quaisquer taxas de serviço que possam existir.)
* Geralmente, os condicionadores de ar não devem ser transferidos após a instalação. Mas se tiverem de ser transferidos por motivos inevitáveis, entre em contato com os distribuidores qualificados da Samsung para condicionadores de ar.

AVISO	Riscos ou práticas pouco seguras que podem resultar em lesões corporais graves ou morte.
ATENÇÃO	Riscos ou práticas pouco seguras que podem resultar em lesões corporais pequenas (para o instalador/usuário) ou danos materiais.

AVISOS IMPORTANTES

Consulte um instalador ou distribuidor qualificado para instalação.

Se a instalação for realizada por pessoas não qualificadas, podem ocorrer problemas como vazamentos de água, choque elétrico ou incêndio.

O trabalho de instalação deve ser realizado de acordo com este manual de instalação.

Se a instalação não for realizada corretamente, pode provocar vazamento de água, choque elétrico ou incêndio.

Se instalar a unidade em um cômodo pequeno, tome medidas para que a concentração de refrigerante não exceda os limites de segurança permitidos em caso de vazamento de refrigerante. Consulte o distribuidor para saber quais as medidas de precaução a tomar antes da instalação.

Se ocorrer um vazamento de refrigerante e o nível de concentração perigosa for excedido, pode ocorrer asfixia.

Se gases ou impurezas, exceto o refrigerante R-410A, entrarem no tubo de refrigerante, podem ocorrer problemas graves e, consequentemente, lesões.

Utilize os acessórios fornecidos, os componentes especificados e as ferramentas para instalação.

▶ Não utilize o tubo nem o produto de instalação utilizados para o refrigerante R-22,

Se não utilizar os componentes especificados, pode provocar a queda do produto, vazamento de água, choque elétrico e incêndio. (Não utilize o tubo nem os componentes de alargamento utilizados para o refrigerante R-22,)

Instale a unidade externa em uma superfície dura e nivelada, capaz de suportar o seu peso.

Se a superfície não conseguir suportar o seu peso, a unidade externa pode cair e provocar lesões.

Posicione de modo a que uma grande quantidade de água gerada pelo ambiente externo não afete diretamente a parte superior da unidade exterior.

Use equipamento de proteção (como luvas de segurança, óculos e capacete) durante a instalação e trabalhos de manutenção. Técnicos de reparação/instalação podem ficar feridos se o equipamento de proteção não estiver adequadamente equipado.

Precauções de segurança

Antes da instalação e do trabalho de assistência, verifique o seguinte:

Antes de soldar, remova materiais perigosos e inflamáveis que possam provocar uma explosão e um incêndio no local do trabalho.
▶ Antes de soldar, remova o refrigerante do interior do tubo ou do produto.
- Se fizer a soldagem com refrigerante ainda no tubo, a pressão do refrigerante pode aumentar e fazer com que o tubo arrebente. Se o tubo arrebentar ou explodir, pode provocar lesões graves no instalador.

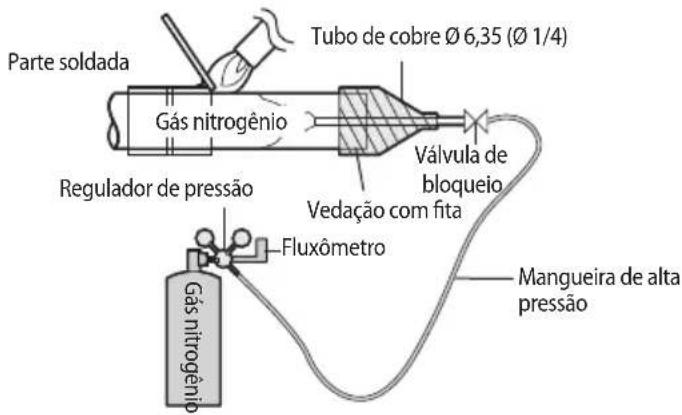

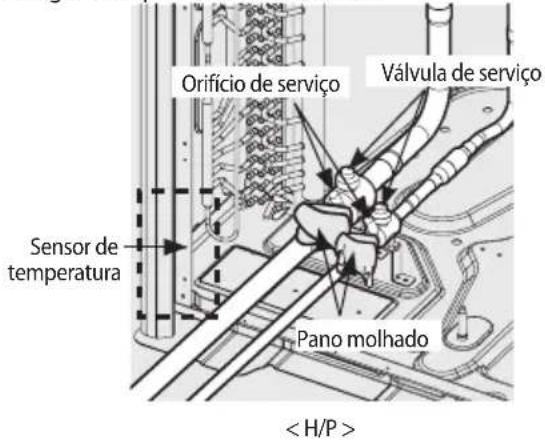

Ao soldar, utilize o gás nitrogênio para eliminar a oxidação dentro do tubo.

Não tente modificar o produto.

Se o fizer, pode provocar um choque elétrico, incêndio, avaria ou lesões.

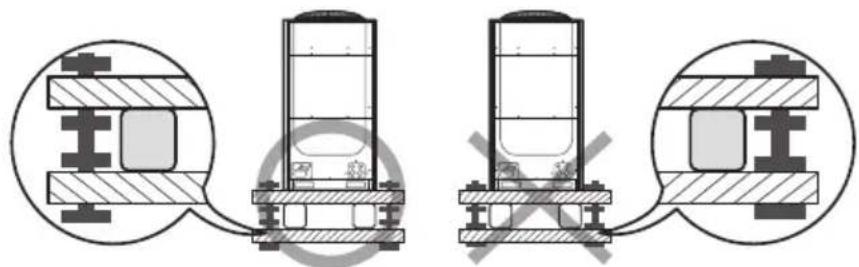

Fixe a unidade externa firmemente em uma base, de modo a resistir a ventos fortes ou tremores de terra.

Se a unidade externa não estiver devidamente fixa, pode girar e provocar acidentes.

As conexões elétricas devem ser realizadas por pessoas qualificadas, de acordo com as regulamentações nacionais de fiação. Além disso, devem ser instaladas com circuito alugado segundo as instruções fornecidas no manual de instalação.

A falta de capacidade do circuito alugado e uma instalação incorreta podem causar um choque elétrico ou um incêndio.

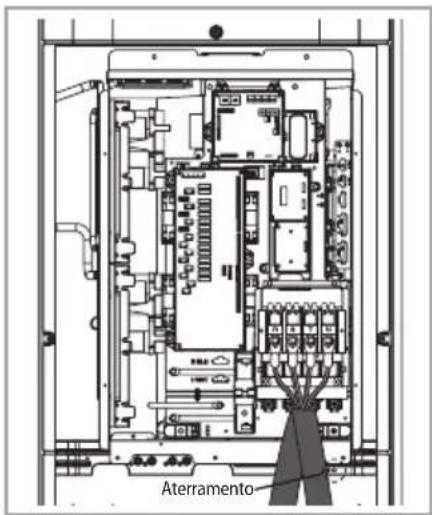

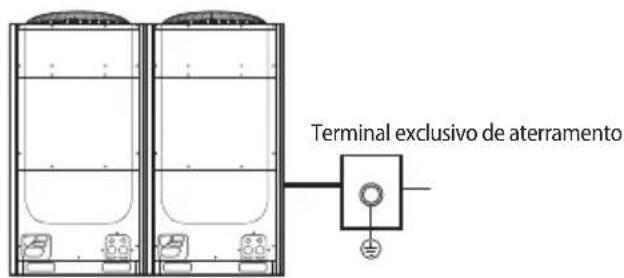

Certifique-se de fazer o aterramento.

- Não conecte o cabo terra a um tubo de gás, tubo de água, haste do para-raios nem ao aterramento do telefone. Um aterramento incorreto pode causar um choque elétrico.

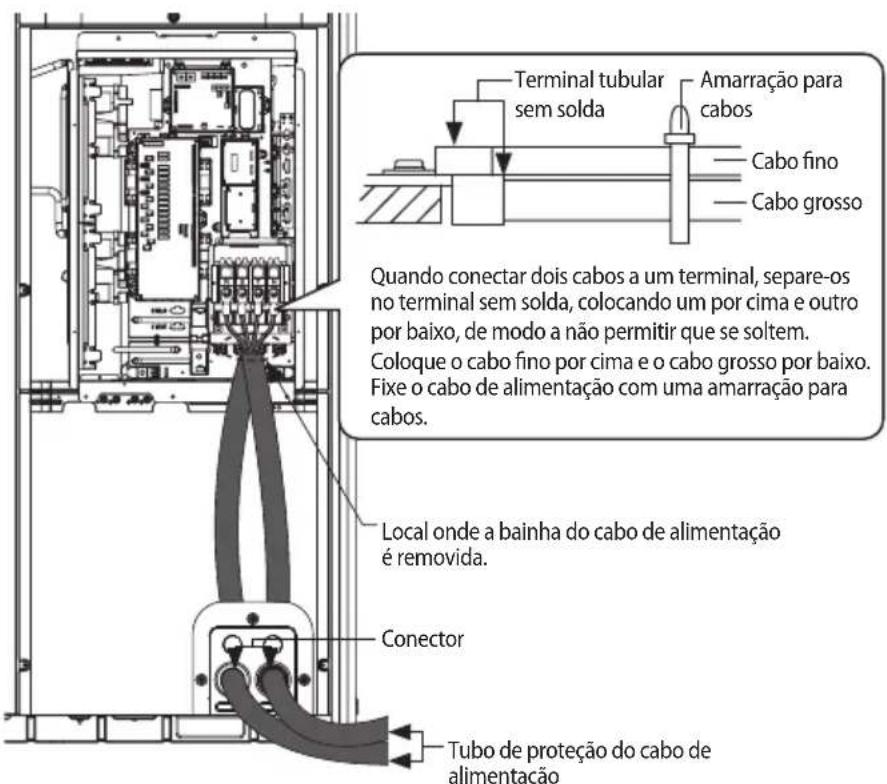

A fiação deve estar conectada com os cabos designados e estar fixa com segurança, para que não aplique qualquer força externa à parte de conexão dos terminais.

Se a conexão para fixação não tiver sido realizada corretamente, pode gerar calor ou provocar um incêndio.

Disponha cuidadosamente os cabos nos componentes elétricos para se assegurar de que a proteção elétrica fica bem fechada e sem lacunas.

Se a proteção não ficar bem fechada, o terminal elétrico pode aquecer e causar um choque elétrico ou um incêndio.

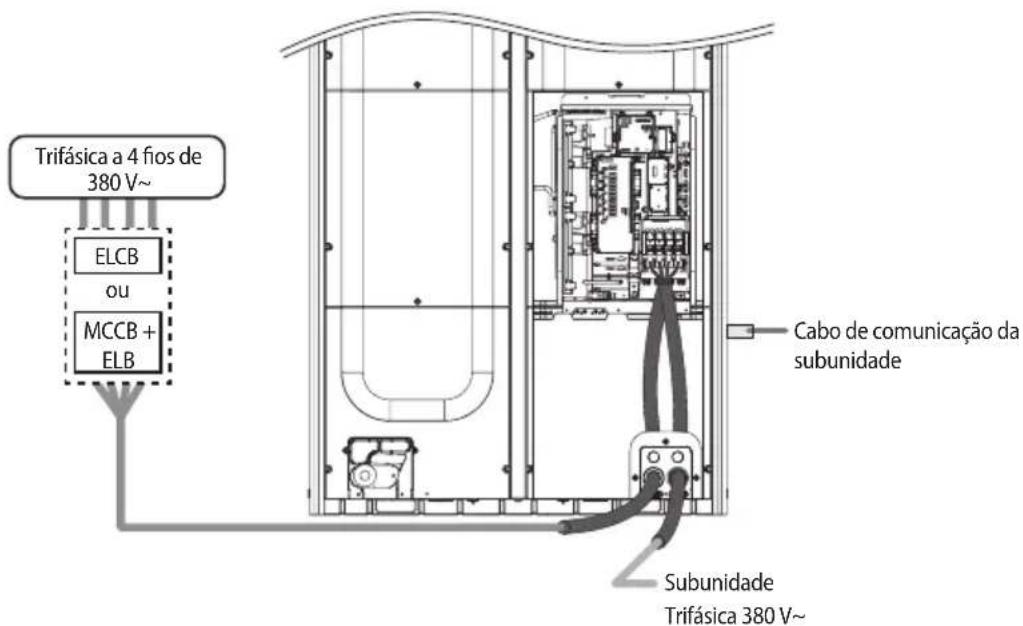

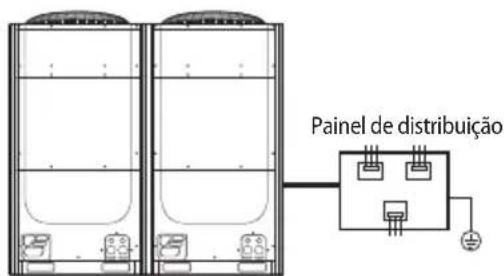

É necessário instalar um disjuntor exclusivo (MCCB, ELB) no fornecimento de energia.

Se ocorrer uma corrente excessiva ou vazamento de corrente sem um disjuntor instalado, a energia não é cortada e pode provocar um choque elétrico ou um incêndio.

▶ Não utilize peças danificadas. Se o fizer, pode provocar um incêndio ou choque elétrico.

É preciso desligar a energia antes de realizar o trabalho ou ajustar a parte de fornecimento de energia para instalação, manutenção, conserto do produto ou qualquer outro serviço.

▶ Há risco de choque elétrico.

Mesmo com a energia desligada, pode ser perigoso tocar na PCB (placa de circuito impresso) do inversor e na PCB do ventilador, uma vez que essas peças recebem tensão CC.
Antes de substituir/consertar a PCB, desligue a energia e aguarde até que a tensão CC seja descarregada. (Aguarde durante mais de 15 minutos para que descarregue naturalmente.)

Se ocorrer um vazamento de gás refrigerante durante a instalação, ventile o cômodo.

Se o gás refrigerante entrar em contato com uma substância inflamável, pode gerar gases tóxicos.

Após a instalação, verifique se existe vazamento de gás.

Se o gás refrigerante entrar em contato com uma substância inflamável, pode gerar gases tóxicos.

Se entrar em contato com o gás refrigerante derramado, pode ocorrer uma queimadura de frio.

Ligue o produto durante o inverno, uma vez que o modo de proteção será ativado automaticamente quando a temperatura descer abaixo dos 0 °C(32 °F).

Se desligar a energia, o modo de proteção do compressor não é ativado e o produto pode ficar danificado.

Não instale o tubo de drenagem diretamente na parte inferior da unidade externa. Além disso, crie um sistema de drenagem adequado para que a água seja drenada sem problemas. Caso contrário, o tubo pode congelar ou arrebentar durante o inverno e provocar danos no produto ou vazamento de água.

Se o trabalho de drenagem não for realizado corretamente, pode ocorrer vazamento de água e provocar danos materiais.

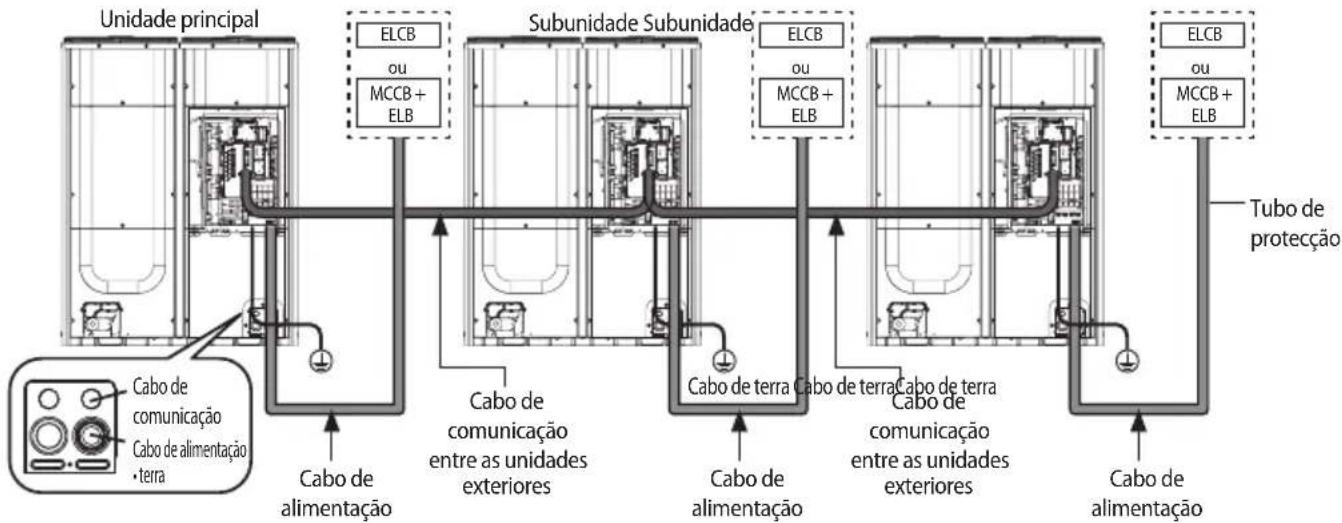

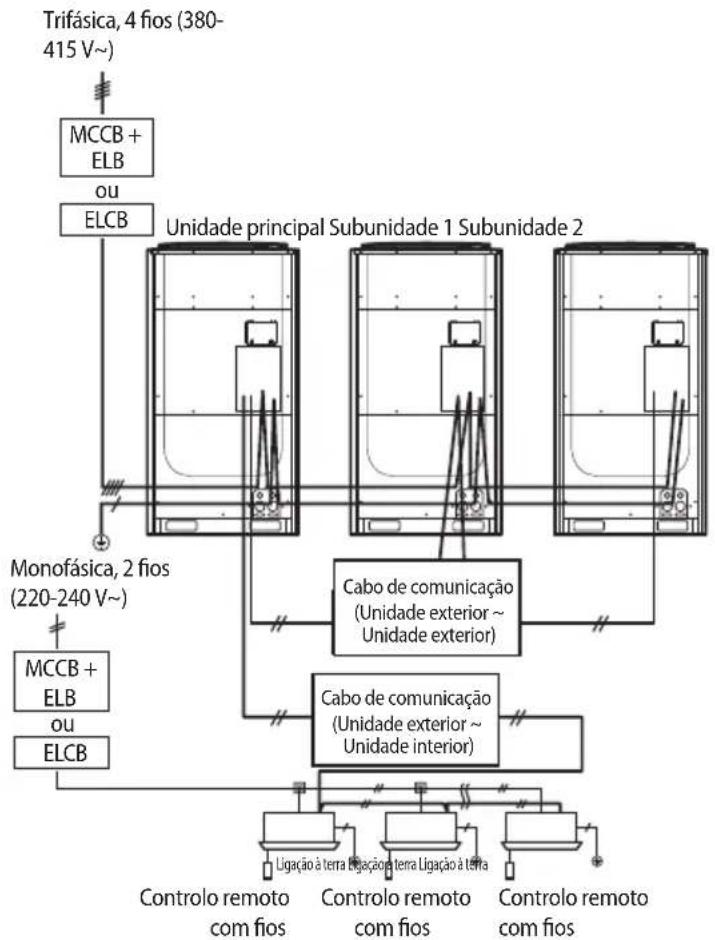

Instale o cabo de alimentação e o cabo de comunicação das unidades internas e externas a, no mínimo, 1,5 m de aparelhos elétricos, e instale-os a, no mínimo, 2 m do para-rajos.

Os dispositivos eletrônicos podem gerar ruído, dependendo do estado da onda elétrica.

Instale a unidade externa dentro do ângulo indicado na tabela, de acordo com a altura do edifício.

▶ Não deixe o recipiente para refrigerante sob a luz solar. (Há risco de explosão.)

- É preciso utilizar os tubos adequados, de acordo com a norma, uma vez que a pressão do refrigerante é muito elevada.

Certifique-se de que os tubos não percam a resistência devido ao excesso de soldagem.

Instale o produto longe do alcance de crianças. (As peças pontiagudas do trocador de calor podem provocar lesões corporais. Se as peças do produto ficarem danificadas, o desempenho do produto pode diminuir.)

Altura do edifício Controle de proteção

20 m ou inferior 55°

40 m ou inferior 35°

60 m ou inferior 25°

Instale a unidade interna longe de aparelhos de iluminação com lastro.

O controle remoto sem fio pode não funcionar normalmente devido ao lastro.

Não instale o produto nos seguintes locais:

Local onde o ruído e o ar quente da unidade externa possam incomodar os vizinhos. (Pode danificar o produto.)

▶ Não deixe quaisquer obstáculos ao redor da entrada e saída do produto. (Pode provocar danos ou acidentes.)

Um local onde haja óleo mineral ou ácido arsênico.

- Essas peças podem ficar danificadas devido à resina queimada e provocar o vazamento de água ou a queda do produto. - A eficiência do trocador de calor pode diminuir ou o produto pode partir-se.

Um local onde um gás corrosivo como, por exemplo, ácido sulfuroso, seja liberado do tubo de ventilação ou da saída de ar.

- O tubo de cobre ou o tubo de conexão pode enferrujar e pode haver vazamento de refrigerante.

Um local onde haja uma máquina capaz de gerar ondas eletromagnéticas.

- O condicionador de ar pode não funcionar normalmente devido a problemas no sistema de controle.

Um local onde exista perigo de vazamento de gás combustível ou onde seja manuseado tíner ou gasolina.

- (Há risco de incêndio ou explosão.)

Um local com fibra de carbono ou pó inflamável.

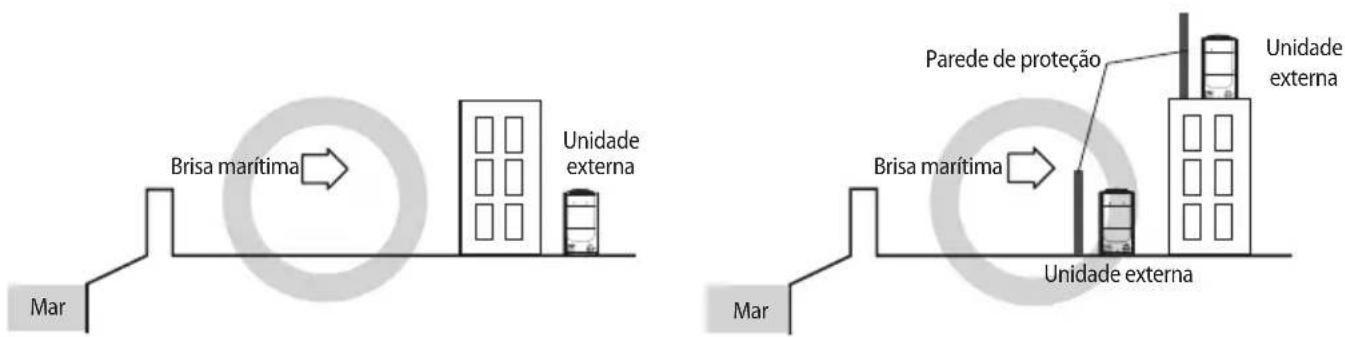

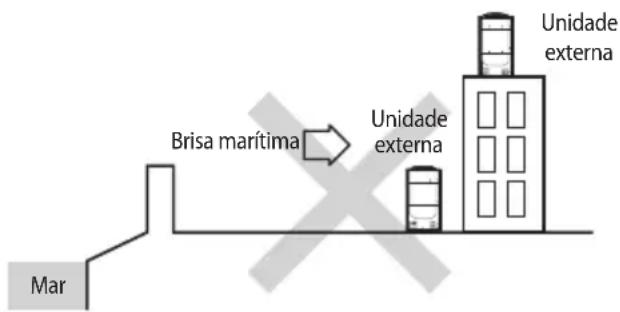

Um local próximo da costa ou de fontes termais onde existe risco de corrosão da unidade externa.

Precauções de segurança

Alterações no DVM S (inversor), comparado com os modelos convencionais, que devem ser observadas durante a instalação:

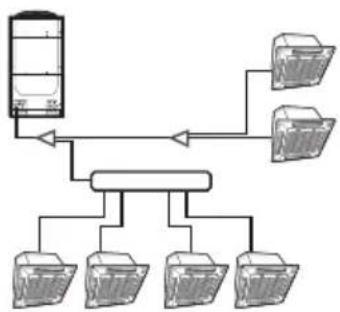

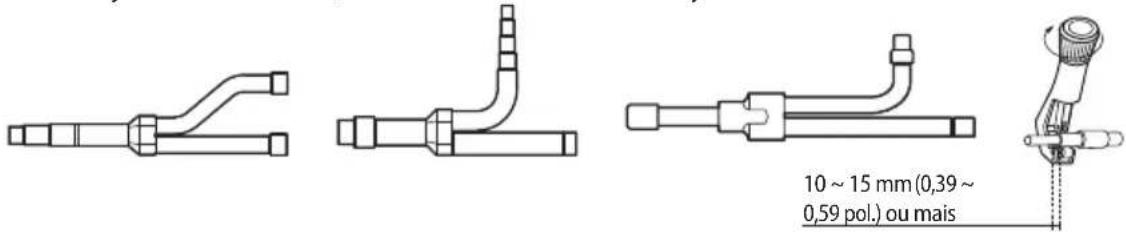

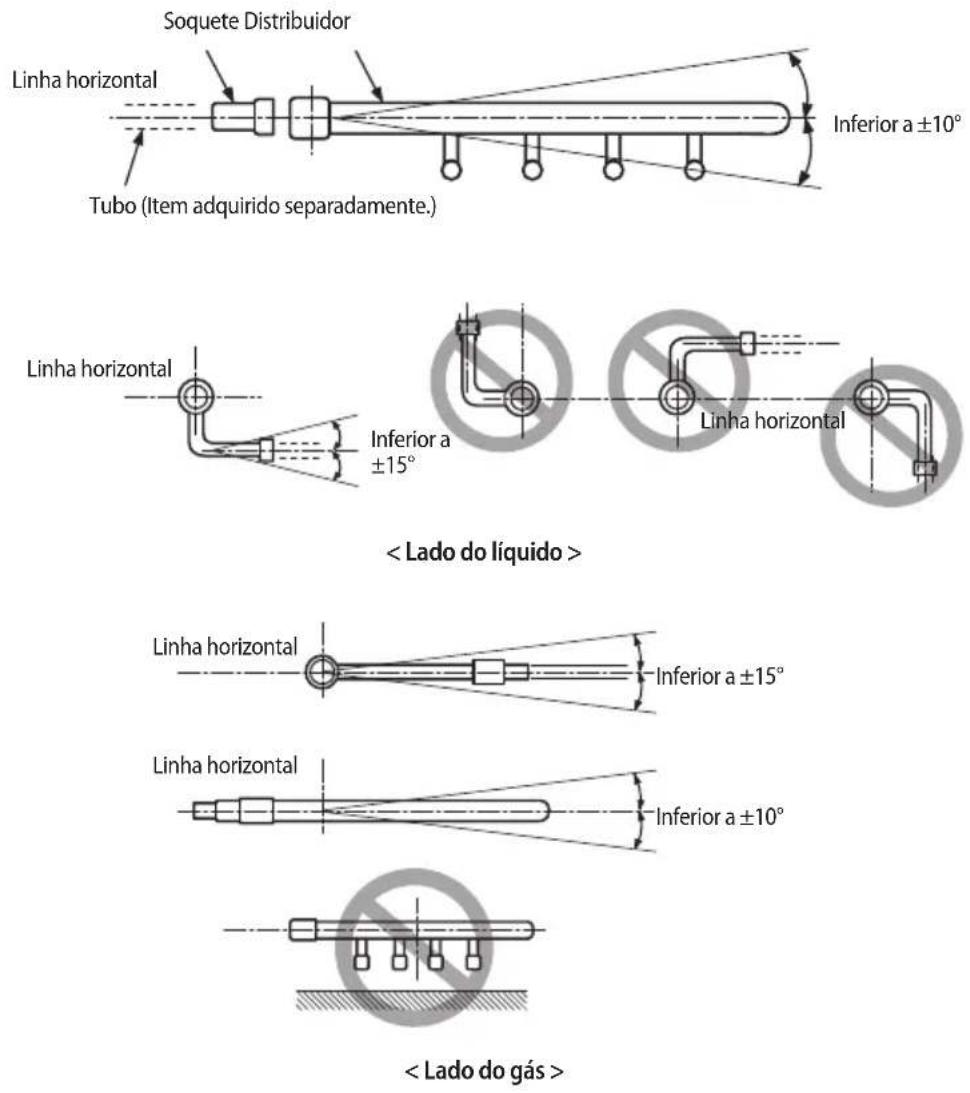

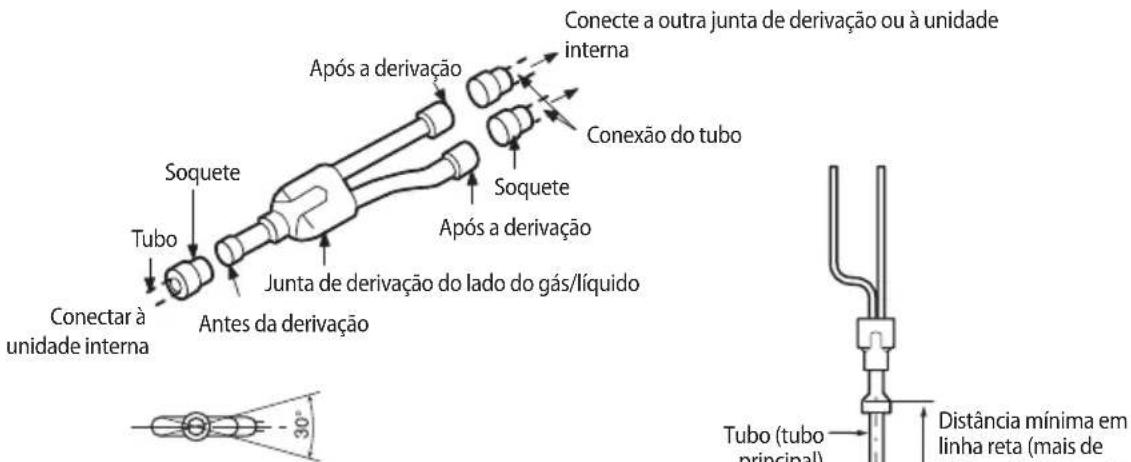

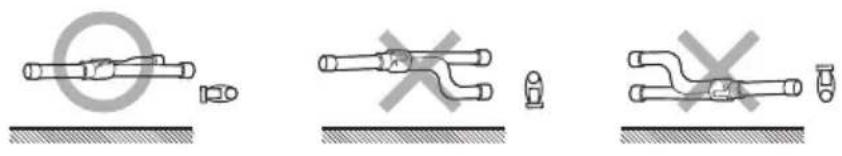

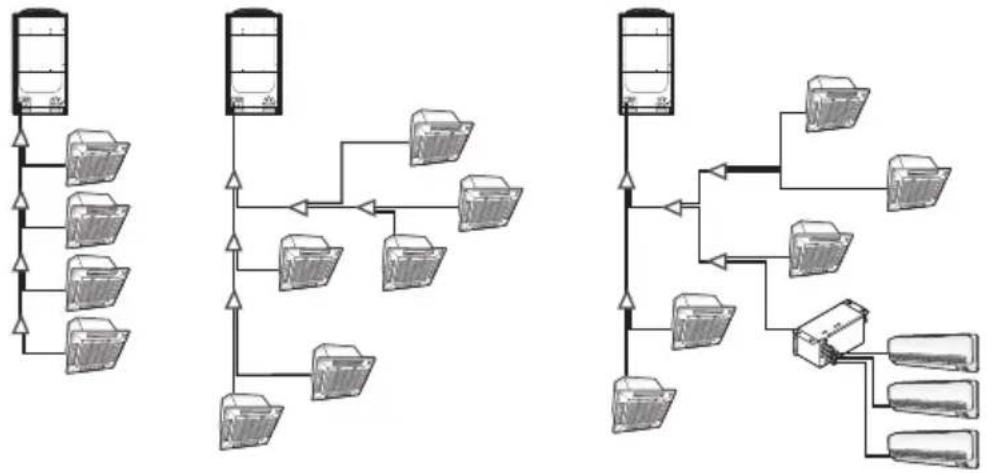

Para uma distribuição ideal do refrigerante, é preciso utilizar uma junta em Y como junta de derivação para conectar unidades externas. (Não utilize a junta em T.)

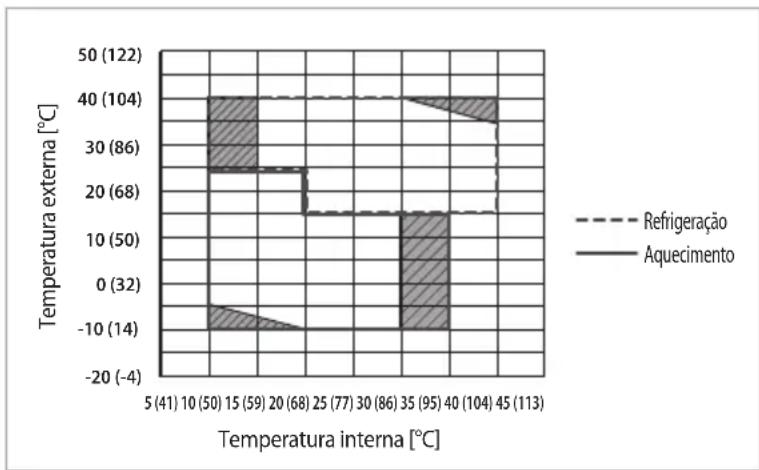

Se a operação de teste não for realizada através do modo de chave da unidade externa, a unidade não funcionará corretamente. É preciso utilizar o KEY MODE (MODO DE CHAVE) para realizar a operação de teste.
▶ O condicionador de ar DVM S utiliza refrigerante R-410A.
Verifique a compatibilidade de outros produtos, como a unidade interna, os kits EEV (válvula de expansão elétrica), etc., que serão conectados ao DVM S.
Observe que a combinação da unidade externa é diferente dos modelos DVM PLUS III e IV.

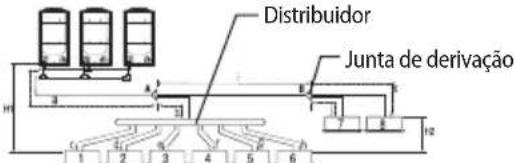

O comprimento da tubulação máxima, a diferença de nível, a quantidade de unidades internas que podem ser conectadas, a instalação nas juntas externas e as combinações da unidade externa são diferentes dos modelos convencionais.

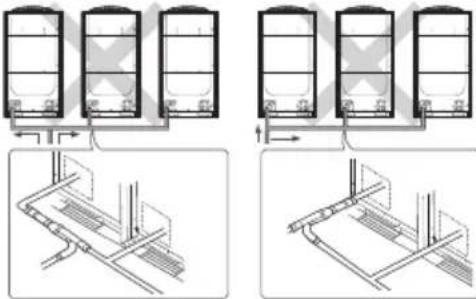

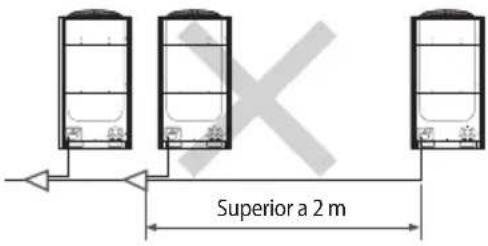

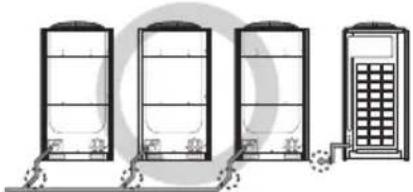

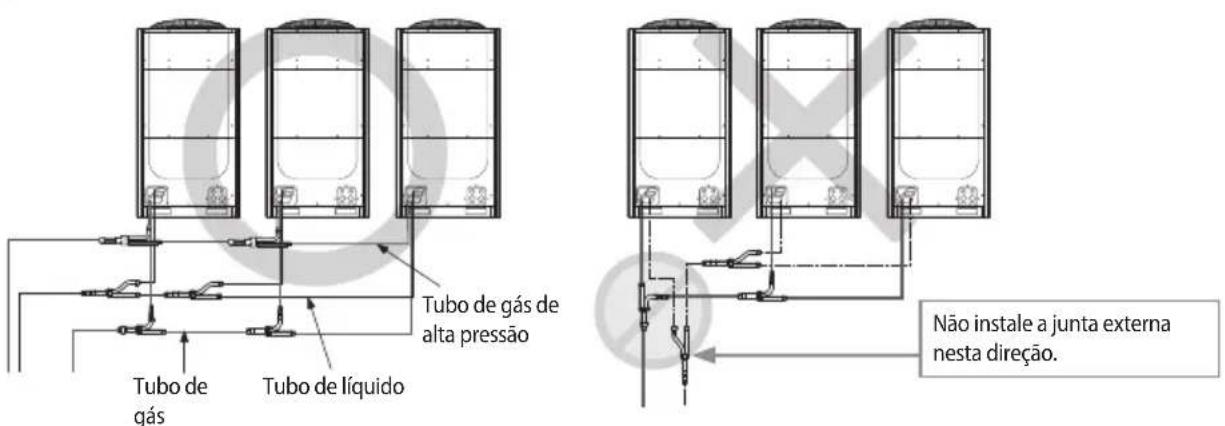

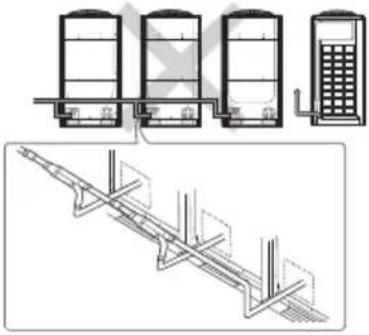

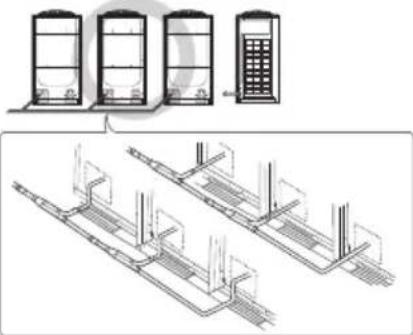

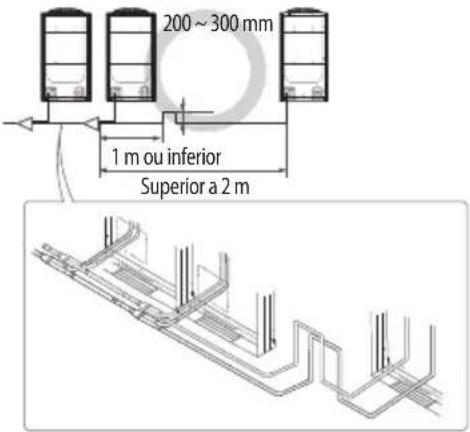

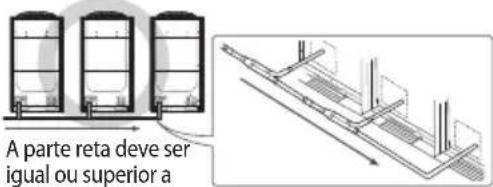

Se o comprimento do tubo entre as unidades externas for superior a 2 m, instale separadores para evitar a estagnação do óleo. Se a unidade externa no final do módulo parar, enquanto outras unidades externas ainda estiverem em funcionamento, o óleo pode estagnar. Preparativos para instalação

Preparativos para instalação

Classificação da unidade externa

Classificação Tipo	pequeno DVM S grande de tipo A D	VM S grande de tipo B
Apresentação
Modelos	AM080/100/120 *XV***	AM140/160/180/200/220* XV***	AM240/260/280/300 *XV***

Armazenamento e eliminação dos materiais de embalagem

ATENÇÃO

Guarde ou elimine os materiais de embalagem em segurança.

• Objetos de metal pontiagudos, como pregos ou materiais de embalagem de madeira facilmente quebráveis podem provocar lesões corporais.
• Guarde ou elimine os materiais de embalagem de tipo vinil, de forma a mantê-los fora do alcance das crianças. Caso contrário, as crianças podem colocá-los na cabeça e correr o risco de asfixiar.

Preparativos para instalação

Combinação da unidade externa

Utilize uma unidade interna compatível com o DVM S.
As unidades internas podem ser conectadas de acordo com o indicado na tabela seguinte.

Se a capacidade total das unidades internas conectadas exceder a capacidade máxima indicada, a capacidade de refrigeração e aquecimento delas pode diminuir.
A capacidade total das unidades internas conectadas pode ser permitida entre 50% e 130% da capacidade total da unidade externa. 0,5 × (Capacidade da unidade externa) ≤ Capacidade total das unidades internas conectadas ≤ 1,3 × (Capacidade da unidade externa)
* É possível conectar no máximo 64 unidades internas à unidade externa. A quantidade máxima de unidades internas que podem ser conectadas é de 64, uma vez que a unidade externa apenas suporta até 64 endereços de comunicação. O endereço da unidade interna pode ser determinado de 0 a 63, Se o endereço da unidade interna tiver sido determinado de 64 a 79, o erro E201 ocorrerá.
* No máximo, 32 unidades internas de montagem em parede com EEV (AM***NQDEH*, AM***NVDKH*) podem ser conectadas.

- Ao compor a combinação de unidades externas, a combinação de instalação deve estar em conformidade com o estipulado.

Tipo padrão

Nome do modelo para combinação		AM080*XV**	AM100*XV**	AM120*XV**	AM140*XV**	AM160*XV**
Número de unidades externas individuais		1 1 1 1 1
Unidade externa combinada	AM080*XV**	1
	AM100*XV**		1
	AM120*XV**			1
	AM140*XV**				1
	AM160*XV**					1
	AM180*XV**
	AM200*XV**
	AM220*XV**
	AM240*XV**
	AM260*XV**
	AM280*XV**
	AM300*XV**
Capacidade nominal	Refrigeração (KW)	22.4 28.0	33.6 40.0 45.0
	Refrigeração (Btu/h)	76 400 95 500	114 600 136 500	153 500
	Aquecimento (KW)	25.2 31.5	37.8 45.0 50.4
	Aquecimento (Btu/h)	86 000 107 500	129 000 153 500		172 000
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	11.2 14.0	16.8 20.0 22.5
	Mínima (Btu/h)	38 200 47 800	57 300	68 200	76 800
	Máxima (KW)	29.1 36.4	43.7 52.0 58.5
	Máxima (Btu/h)	99 400 124 200	149 000 177 400		199 600
Número máximo de unidades internas que é possível conectar		14	18	21	26	29
Nome do modelo para combinação		AM180*XV**	AM200*XV**	AM220*XV**	AM240*XV**	AM260*XV**
Número de unidades externas individuais		1 1 1 1 1
Unidade externa combinada	AM080*XV**
	AM100*XV**
	AM120*XV**
	AM140*XV**
	AM160*XV**
	AM180*XV**	1
	AM200*XV**		1
	AM220*XV**			1
	AM240*XV**				1
	AM260*XV**					1
	AM280*XV**
	AM300*XV**
Capacidade nominal	Refrigeração (KW)	50.4 56.0	61.6 67.2 72.8
	Refrigeração (Btu/h)	172 000 191	100 210 200 229 300 248 400
	Aquecimento (KW)	56.7 63.0	69.3 75.6 81.9
	Aquecimento (Btu/h)	193 500 215	000 236 500 258 000 279 500
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	25.2 28.0	30.8 33.6 36.4
	Mínima (Btu/h)	86 000 95 500	105 100 114 600	124 200
	Máxima (KW)	65.5 72.8	80.1 87.4 94.6
	Máxima (Btu/h)	223 600 248	400 273 200 298 100	322 900
Número máximo de unidades internas que é possível conectar		32 36 40 43 47

Nome do modelo para combinação		AM280* XV**	AM300* XV**	AM320 *XV **	AM340* XV**	AM360 *XV **
Número de unidades externas individuais		1 1 2 2 2
Unidade externa combinada	AM080*XV**
	AM100*XV**			1
	AM120*XV**				1
	AM140*XV**					1
	AM160*XV**
	AM180*XV**
	AM200*XV**
	AM220*XV**			1 1 1
	AM240*XV**
	AM260*XV**
	AM280*XV**	1
	AM300*XV**		1
Capacidade nominal	Refrigeração (KW)	78.6 84.0	89.6 95.2 101.6
	Refrigeração (Btu/h)	268 200 286	600 305 700 324 800 346 700
	Aquecimento (KW)	88.2 94.5	100.8 107.1 114.3
	Aquecimento (Btu/h)	301 000 322	400 343 900 365 400 390 000
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	39.3 42.0	44.8 47.6 50.8
	Mínima (Btu/h)	134 100 143	300 152 900 162 400 173 300
	Máxima (KW)	102.2 109.2	116.5 123.8 132.1
	Máxima (Btu/h)	348 700 372	600 397 400 422 300 450 700
Número máximo de unidades internas que é possível conectar		51 54 58 61 64

Preparativos para instalação

Nome do modelo para combinação		AM380 *XV **	AM400 *XV **	AM420 *XV **	AM440* XV**	AM460 *XV **
Número de unidades externas individuais		2 2 2 2 2
Unidade externa combinada	AM080* XV**
	AM100* XV**
	AM120* XV**
	AM140* XV**
	AM160* XV**	1				1
	AM180* XV**		1
	AM200* XV**			1
	AM220* XV**	1 1 1 2
	AM240* XV**
	AM260* XV**
	AM280* XV**
	AM300* XV**					1
Capacidade nominal	Refrigeração (KW)	106.6 112.0	117.6 123.2 129.0
	Refrigeração (Btu/h)	363 700 382	200 401 300 420	400 440 200
	Aquecimento (KW)	119.7 126.0	132.3 138.6 144.9
	Aquecimento (Btu/h)	408 400	429 900	451 400 472	900	494 400
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	53.3 56.0	58.8 61.6 64.5
	Mínima (Btu/h)	181 900 191	100 200 600 210	200 220 100
	Máxima (KW)	138.6 145.6	152.9 160.2 167.7
	Máxima (Btu/h)	472 900 496	800 521 600 546	500 572 200
Número máximo de unidades internas que é possível conectar		64 64	64	64	64

Nome do modelo para combinação		AM480 *XV **	AM500 *XV **	AM520 *XV **	AM540* XV**	AM560 *XV **
Número de unidades externas individuais		2 2 2	2 2
Unidade externa combinada	AM080* XV**
	AM100* XV**
	AM120* XV**
	AM140* XV**
	AM160* XV**
	AM180* XV**	1
	AM200* XV**		1
	AM220* XV**			1
	AM240* XV**				1
	AM260* XV**					1
	AM280* XV**
	AM300* XV**	1 1 1	1 1
Capacidade nominal	Refrigeração (KW)	134.4 140.0	145.6	151.2 156.8
	Refrigeração (Btu/h)	458 600 477	700 496 800	515 900 535 000
	Aquecimento (KW)	151.2 157.5	163.8	170.1 176.4
	Aquecimento (Btu/h)	515 900 537	400 558 900	580 400 601 900
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	67.2 70.0	72.8	75.6 78.4
	Mínima (Btu/h)	229 300 238	800 248 400	258 000 267 500
	Máxima (KW)	174.7 182.0	189.3	196.6 203.8
	Máxima (Btu/h)	596 200 621	000 645 800	670 700 695 500
Número máximo de unidades internas que é possível conectar		64 64	64	64 64
Nome do modelo para combinação		AM580* XV**	AM600 *XV **	AM620* XV**	AM640 *XV **	AM660* XV**
Número de unidades externas individuais		2 2 3 3 3
Unidade externa combinada	AM080* XV**
	AM100* XV**			1
	AM120* XV**				1
	AM140* XV**					1
	AM160* XV**
	AM180* XV**
	AM200* XV**
	AM220* XV**			1 1 1
	AM240* XV**
	AM260* XV**
	AM280* XV**	1
	AM300* XV**	1 2 1 1 1
Capacidade nominal	Refrigeração (KW)	162.6 168.0	173.6 179.2 185.6
	Refrigeração (Btu/h)	554 800 573	200 592 300 611 500 633 300
	Aquecimento (KW)	182.7 189.0	195.3 201.6 208.8
	Aquecimento (Btu/h)	623 400 644	900 666 400 687 900 712 500
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	81.3 84.0	86.8 89.6 92.8
	Mínima (Btu/h)	277 400 286	600 296 200 305 700 316 600
	Máxima (KW)	211.4 218.4	225.7 233.0 241.3
	Máxima (Btu/h)	721 300 745	200 770 100 794 900 823 300
Número máximo de unidades internas que é possível conectar		64 64		64 64		64

Nome do modelo para combinação		AM680* XV**	AM700 *XV **	AM720* XV**	AM740 *XV **	AM760* XV**
Número de unidades externas individuais		3 3 3 3 3
Unidade externa combinada	AM080* XV**
	AM100* XV**
	AM120* XV**
	AM140* XV**
	AM160* XV**	1
	AM180* XV**		1
	AM200* XV**			1
	AM220* XV**	1 1 1 2 1
	AM240* XV**					1
	AM260* XV**
	AM280* XV**
	AM300* XV**	1 1 1 1 1
Capacidade nominal	Refrigeração (KW)	190.6	196.0 201.6 207.2		212.8
	Refrigeração (Btu/h)	650 400	668 800 687 900 707 000		726 100
	Aquecimento (KW)	214.2	220.5 226.8 233.1		239.4
	Aquecimento (Btu/h)	730 900	752 400 773 900 795 400		816 900
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	95.3	98.0	100.8 103.6	106.4
	Mínima (Btu/h)	325 200	334 400 343 900 353 500		363 100
	Máxima (KW)	247.8	254.8 262.1 269.4		276.6
	Máxima (Btu/h)	845 500	869 400 894 300 919 100		943 900
Número máximo de unidades internas que é possível conectar		64	64	64	64 64

Preparativos para instalação

Nome do modelo para combinação		AM780 *XV**	AM800 *XV**	AM820* XV**	AM840 *XV**	AM860* XV**
Número de unidades externas individuais		3 3 3 3 3
Unidade externa combinada	AM080 *XV**
	AM100 *XV**
	AM120 *XV**
	AM140 *XV**
	AM160 *XV**
	AM180 *XV**
	AM200 *XV**
	AM220 *XV**	1 1 1
	AM240 *XV**				1
	AM260 *XV**	1				1
	AM280 *XV**		1
	AM300 *XV**	1 1 2 2 2
Capacidade nominal	Refrigeração (KW)	218.4 224.2	229.6 235.2 240.8
	Refrigeração (Btu/h)	745 200 765	000 783 400 802 500 821 600
	Aquecimento (KW)	245.7 252.0	258.3 264.6 270.9
	Aquecimento (Btu/h)	838 400 859	900 881 400 902 900 924 300
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	109.2 112.1	114.8 117.6 120.4
	Mínima (Btu/h)	372 600 382	500 391 700 401 300 410 800
	Máxima (KW)	283.9 291.5	298.5 305.8 313.0
	Máxima (Btu/h)	968 800 994	500 1018 500 1043 300 1068 100
Número máximo de unidades internas que é possível conectar		64 64 64 64 64

Nome do modelo para combinação		AM880 *XV**	AM900*XV**
Número de unidades externas individuais		3	3
Unidade externa combinada	AM080 *XV**
	AM100 *XV**
	AM120 *XV**
	AM140 *XV**
	AM160 *XV**
	AM180 *XV**
	AM200 *XV**
	AM220 *XV**
	AM240 *XV**
	AM260 *XV**
	AM280 *XV**	1
	AM300 *XV**	2	3
Capacidade nominal	Refrigeração (KW)	246.6 252.0
	Refrigeração (Btu/h)	841 400 859 900
	Aquecimento (KW)	277.2 283.5
	Aquecimento (Btu/h)	945 800 967 300
Capacidade total das unidades internas conectadas (Refrigeração)	Mínima (KW)	123.3 126.0
	Mínima (Btu/h)	420 700 429 900
	Máxima (KW)	320.6 327.6
	Máxima (Btu/h)	1093 900 1117 800
Número máximo de unidades internas que é possível conectar		64 64

Transportar a unidade externa

Escolha previamente o percurso de deslocamento.

Estabeleça um percurso de deslocamento seguro, levando em conta o peso da unidade externa.
▶ Não incline o produto mais de 30° durante o transporte. (Não apoie o produto de lado.)
▶ O trocador de calor tem uma superfície cortante. Tenha cuidado para não se ferir durante o transporte do produto.

ATENÇÃO

- É preciso segurar em determinadas partes do produto para transportá-lo.

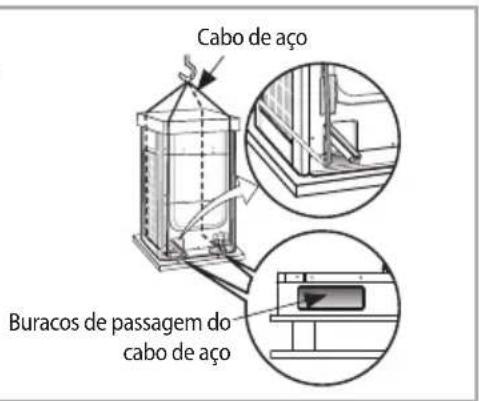

Transportar com um guindaste

Aperte o cabo de aço, como mostra a figura.
Para não danificar nem riscar a unidade externa, coloque um pano entre a unidade externa e o cabo de aço.

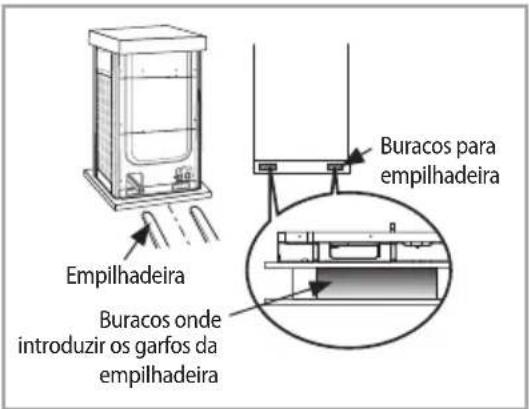

Transportar com uma empilhadeira

Introduza cuidadosamente os garfos da empilhadeira nos buracos existentes na parte inferior da unidade externa.
▶ Faça-o com cuidado para não danificar o produto.

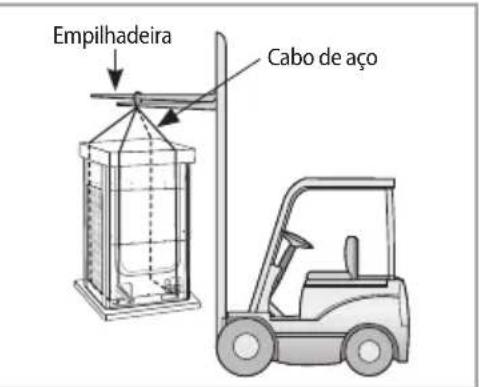

Transportar o produto sem palette de madeira e sem a ajuda de um guindaste

• Envolva a unidade externa em cabo de aço, como se fosse transportá-la com a ajuda de um guindaste.
  ▶ Prenda o cabo de aço nos garfos da empilhadeira para transportar a unidade externa.

Escolher o local de instalação

Decida qual o local de instalação, tendo em consideração as seguintes condições, sob aprovação do utilizador.

Local onde o ar quente ou o ruído da unidade exterior não perturbe os vizinhos (especialmente em zonas residenciais, tenha em atenção as horas de funcionamento).
Local onde a estrutura consiga suportar o peso e a vibração da unidade exterior.
Local com uma superfície plana onde não se verifique a acumulação ou a passagem de água da chuva.
Local que não esteja exposto a ventos fortes.
Local bem ventilado com espaço suficiente para reparações e manutenção. (A conduta de descarga pode ser adquirida em separado)
Local onde possa ligar os tubos de refrigeração entre as unidades interior e exterior dentro da distância permitida.
Local que permita a impermeabilização fácil e drenagem da água de condensação gerada pela unidade exterior durante a operação de aquecimento.
Local onde não exista risco de fuga de gás inflamável.
Local que não esteja directamente exposto à neve ou chuva.
- Posicione de modo a que uma grande quantidade de água gerada pelo ambiente externo não afete diretamente a parte superior da unidade exterior.

Guia de instalação na faixa costeira

Certifique-se de que segue os guias abaixo ao instalar na faixa costeira.

1. Não instale o produto num local onde este fique diretamente exposto à água do mar e à brisa marítima.

2. Certifique-se de que instala o produto atrás de uma estrutura (tal como um edifício) que possa bloquear a brisa marítima.

3. Mesmo em situações em que é inevitável instalar o produto na faixa costeira, instale uma parede de proteção para se certificar de que o produto não fica diretamente exposto à brisa marítima.

4. Tenha em consideração que as partículas de sal que ficam agarradas aos painéis externos devem ser adequadamente retiradas através de uma limpeza.

5. Uma vez que as águas residuais na parte inferior da unidade exterior aumentam significativamente o risco de corrosão, certifique-se de que a inclinação não perturba a drenagem.

- Mantenha o piso nivelado de forma que não haja acumulação de água da chuva.

- Tenha cuidado para não bloquear o orifício de drenagem devido à presença de substâncias estranhas

1. Se o produto tiver sido instalado na faixa costeira, limpe-o regularmente com água para retirar o sal.
2. Certifique-se de que instala o produto num local que permita um fácil escoamento de água. Em especial, assegure que a base tem uma boa drenagem.

3. Caso o produto seja danificado durante a instalação ou manutenção, certifique-se de que é reparado.

4. Verifique regularmente as condições do produto.

5. Verifique o local de instalação a cada 3 meses e realize um tratamento anticorrosão, tal como o R-Pro, fornecido pela SAMSUNG (código: MOK-220SA) ou cera e lubrificante comercial repelente de água, etc., dependendo das condições do produto.

6. Caso seja necessário manter o produto desligado durante um longo período de tempo, como as horas de menos movimento, tome as medidas adequadas, tais como cobrir o produto.

7. Se o produto estiver instalado a menos de 500 m da faixa costeira, é necessário um tratamento especial anticorrosão.

* Contacte o seu representante local da SAMSUNG para mais informações.

A parede de proteção deve ser construída com material sólido para bloquear a brisa marítima, e a altura e a largura da parede devem ser 1,5 vez superior às da unidade externa. (É preciso reservar mais de 700 mm de espaço entre a parede de proteção e a unidade externa para circulação do ar.)

- O sistema de condicionador de ar pode causar ruído estático durante a audição de estações AM. Portanto, escolha um local de instalação para a unidade interna onde a fiação elétrica possa ser efetuada mantendo uma determinada distância de um rádio, computador ou equipamento estéreo.

• Sobretudo, mantenha a unidade a pelo menos 3 m de distância de equipamentos elétricos instalados em uma área onde sejam emitidas ondas eletromagnéticas fracas e coloque o cabo de alimentação principal e os cabos de comunicação em um tubo de proteção instalado separadamente.
• Certifique-se de que não existe nas proximidades qualquer equipamento que produza ondas eletromagnéticas. Caso contrário, as ondas eletromagnéticas podem causar problemas nos sistemas de controle e possivelmente avariar o condicionador de ar. (Exemplo: o sinal do sensor do controle remoto da unidade interna pode não ser bem recebido devido ao lastro do equipamento de iluminação.)
• Em áreas sujeitas a muitas quedas de neve, é preciso instalar a unidade externa onde fique protegida da neve. Além disso, é preciso construir uma base de suporte em uma posição mais elevada para evitar que a neve acumulada bloqueie a entrada de ar ou o trocador de calor.
• O R-410A é um gás refrigerante seguro, não tóxico e não inflamável. No entanto, se existir alguma possibilidade de se ultrapassar o nível de concentração perigosa de refrigerante no caso de um vazamento, um sistema de ventilação adicional deve ser instalado.
• Se instalar a unidade externa em locais altos como, por exemplo, em um telhado, coloque uma cerca ou uma barreira de proteção à sua volta. Se não houver cerca nem barreira de proteção, o técnico de assistência pode cair.
• Não instale o produto em locais onde sejam produzidos gases corrosivos, tais como óxidos de enxofre, gás amoníaco ou gás sulfuroso. (Por exemplo, saída de esgoto do vaso sanitário, abertura de ventilação, obras na rede de esgotos, tinturaria, estábulo, fonte termal de água sulfurosa, usina nuclear, embarcação, etc.) Quando instalar o produto nesses locais, contate uma loja especializada em instalações, uma vez que o tubo de cobre e a parte alvo de brasagem precisarão de mais aditivo antiferrugem ou anticorrosão para evitar a corrosão.
• Não devem existir materiais inflamáveis (tais como materiais de madeira, óleo, etc.) nas proximidades da unidade externa. Se ocorrer um incêndio, esses materiais inflamáveis incendeiam-se facilmente e podem queimar o produto.
• Dependendo das condições do fornecimento de energia, a existência de instabilidade de tensão pode provocar avarias em componentes elétricos ou no sistema de controle. (Em embarcações ou em locais em que o fornecimento de energia seja realizado por um gerador elétrico, etc.)
• Instale o MCU quando utilizar produtos HR.
• Ao escolher o local para instalar o MCU, este deve ser afastado dos cômodos internos, porque o refrigerante que corre do MCU pode gerar ruídos.

Requisitos de espaço para instalação

Os requisitos de espaço foram decididos com base nas seguintes condições: modo de refrigeração e temperatura externa de 35 °C. Será necessário um espaço maior se a temperatura externa for superior a 35 °C ou se o local aquecer facilmente pela quantidade de radiação solar.
Ao preparar um espaço para instalação, considere as áreas de passagem de pessoas e a direção do vento.
Prepare um espaço de instalação como indicado na figura abaixo, considerando a ventilação e o espaço para manutenção.
Se o espaço de instalação for estreito, o instalador ou outro trabalhador pode ferir-se durante o trabalho e podem ocorrer danos no produto.
Se instalar várias unidades externas em um só local, deixe um espaço de ventilação suficiente, caso existam paredes ao redor do produto que possam dificultar o fluxo de ar. Se não for garantido um espaço de ventilação suficiente, pode ocorrer a avaria do produto.
- É possível instalar as unidades externas com 20 mm de espaço entre elas, mas o desempenho do produto pode diminuir dependendo do ambiente de instalação.

Instalação simples

Instalação em módulo

Unidade: mm (pol.)

* Para ou

• A altura da parede na parte frontal não deve ser superior a 1,500 mm(4,92 pol.).
• A altura da parede no lado da entrada de ar não deve ser superior a 500 mm (1,64 pol.).
• A altura da parede na parte lateral não é limitada.

- Se a altura da parede exceder um determinado valor (h1, h2), deve ser acrescentado espaço adicional ([h1]/2, [h2]/2: metade da distância excedida) ao espaço para manutenção (S1, S2).

Acessórios

Acessórios

• É preciso guardar os acessórios indicados a seguir até terminar a instalação.
  ▶ Quando terminar a instalação, entregue o manual de instalação ao cliente.

Manual de instalação (1) Soquete de isolamento (1)
	Modelo com o soquete de isolamento :AM120/140*XV**

Acessórios opcionais

Os acessórios opcionais indicados a seguir são necessários para a conexão de tubos entre as unidades internas e externas.

Classificação Nome do modelo Especificação

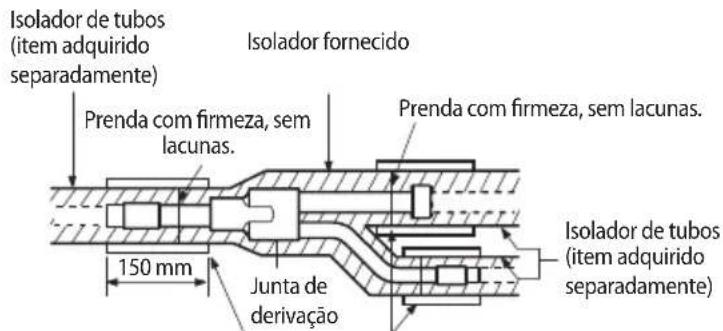

Junta em Y	MXJ-YA1509M 15,0 KW (51,2 MBH) e inferior
	MXJ-YA2512M Superior a 15,0 KW ~ 40,0 KW (51,2 ~ 136,5 MBH) e inferior
	MXJ-YA2812M Superior a 40,0 KW ~ 45,0 KW (136,5 ~ 153,5 MBH) e inferior
	MXJ-YA2815M Superior a 45,0 KW ~ 70,3 KW (153,5 ~ 239,9 MBH) e inferior
	MXJ-YA3419M Superior a 70,3 KW ~ 98,4 KW (239,9 ~ 335,8 MBH) e inferior
	MXJ-YA4119M Superior a 98,4 KW ~ 135,2 KW (335,8 ~ 461,3 MBH) e inferior
	MXJ-YA4422M Superior a 135,2 KW (461,3 MBH)

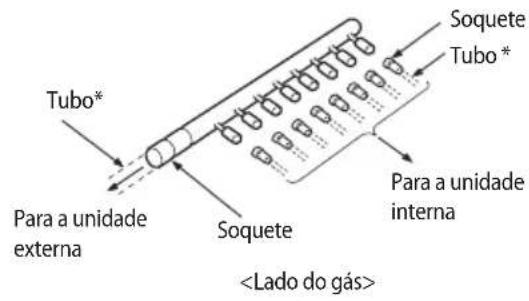

Distribuidor	MXJ-HA2512M 45,0 KW (153,5 MBH) e inferior (para 4 cômodos)
	MXJ-HA3115M 70,3 KW (239,9 MBH) e inferior (para 8 cômodos)
	MXJ-HA3819M Superior a 70,3 KW ~ 135,2 KW (239,98 ~ 461,3 MBH) e inferior
Junta em Y- Unidade externa	MXJ-TA3819M 135,2 KW (461,3 MBH) e inferior
	MXJ-TA4422M 140,2 kW (478,4 MBH) e acima

* Se utilizar uma unidade interna sem EEV (válvula de expansão elétrica) interna, precisará de um kit EEV.

* Utilize apenas os acessórios genuínos listados na tabela apresentada acima e não utilize imitações de acessórios.

Construção de uma base de suporte e instalação da unidade externa

AVISO

- Retire o palete de madeira antes de instalar a unidade externa. Se o palete de madeira não for retirado, existe risco de incêndio durante a soldagem dos tubos. Se a unidade externa for instalada com o palete de madeira por baixo e esse palete for utilizado durante um longo período, ele pode partir-se e provocar um choque elétrico ou a alta pressão pode danificar os tubos.

* Utilize parafusos de ancoragem para fixar a unidade externa à base de suporte com firmeza.

* O fabricante não se responsabiliza por eventuais danos resultantes do não cumprimento das normas de instalação.

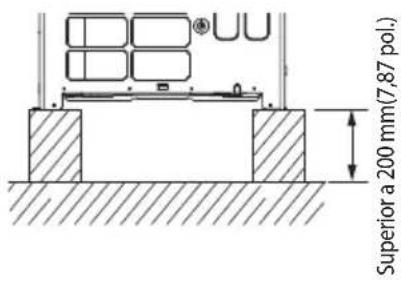

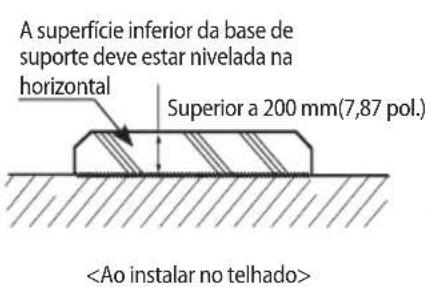

1. Certifique-se de que a altura da base de suporte é igual ou superior a 200 mm para proteger a unidade externa da água da chuva ou de outras condições externas. Instale também um fosso de drenagem ao redor da base de suporte e conecte o tubo de drenagem ao sistema de drenagem.
2. Considerando a vibração e o peso da unidade externa, a resistência da base de suporte deve ser forte para evitar ruído e a superfície deve ser plana.
3. A base de suporte deve ser 1,5 vez maior do que a parte inferior da unidade externa.
4. A unidade externa deve ser fixada firmemente para suportar a velocidade do vento de 30 m/s (67,11 MPH). Se não for possível fixar a unidade externa no solo, fixe-a pela lateral ou use uma estrutura adicional.
5. Na operação de aquecimento, pode formar-se água descongelada, por isso, é preciso dedicar atenção especial ao sistema de drenagem e à impermeabilização do piso. Para evitar que a água descongelada fique estagnada ou congele, construa um sistema de drenagem com uma inclinação superior a 1/50, (Pode formar-se gelo no piso durante o inverno.)
6. Quando construir uma base de suporte em concreto, adicione uma tela metálica ou barra de aço para evitar o aparecimento de fissuras ou outros tipos de dano.
7. Ao instalar várias unidades externas no mesmo local, construa uma viga H ou uma estrutura antivibração na base de suporte para instalar a unidade externa.
8. Depois de instalar uma viga H ou uma estrutura antivibração, aplique uma proteção anticorrosão e outros revestimentos necessários.
9. Quando terminar de construir uma base de suporte em concreto que permita a instalação da unidade externa, coloque um apoio antivibração (t=20 mm (0,79 pol.) ou superior) ou uma estrutura antivibração para evitar que a vibração da unidade externa seja transferida para a base de suporte.
10. Coloque a unidade externa na viga H ou em uma estrutura antivibração e fixe-a com o parafuso, a porca e a arruela. (A força de apoio deve ser superior a 3,5 kN.)

Construção da base de suporte

Construção de uma base de suporte e instalação da unidade externa

Instalação da unidade externa

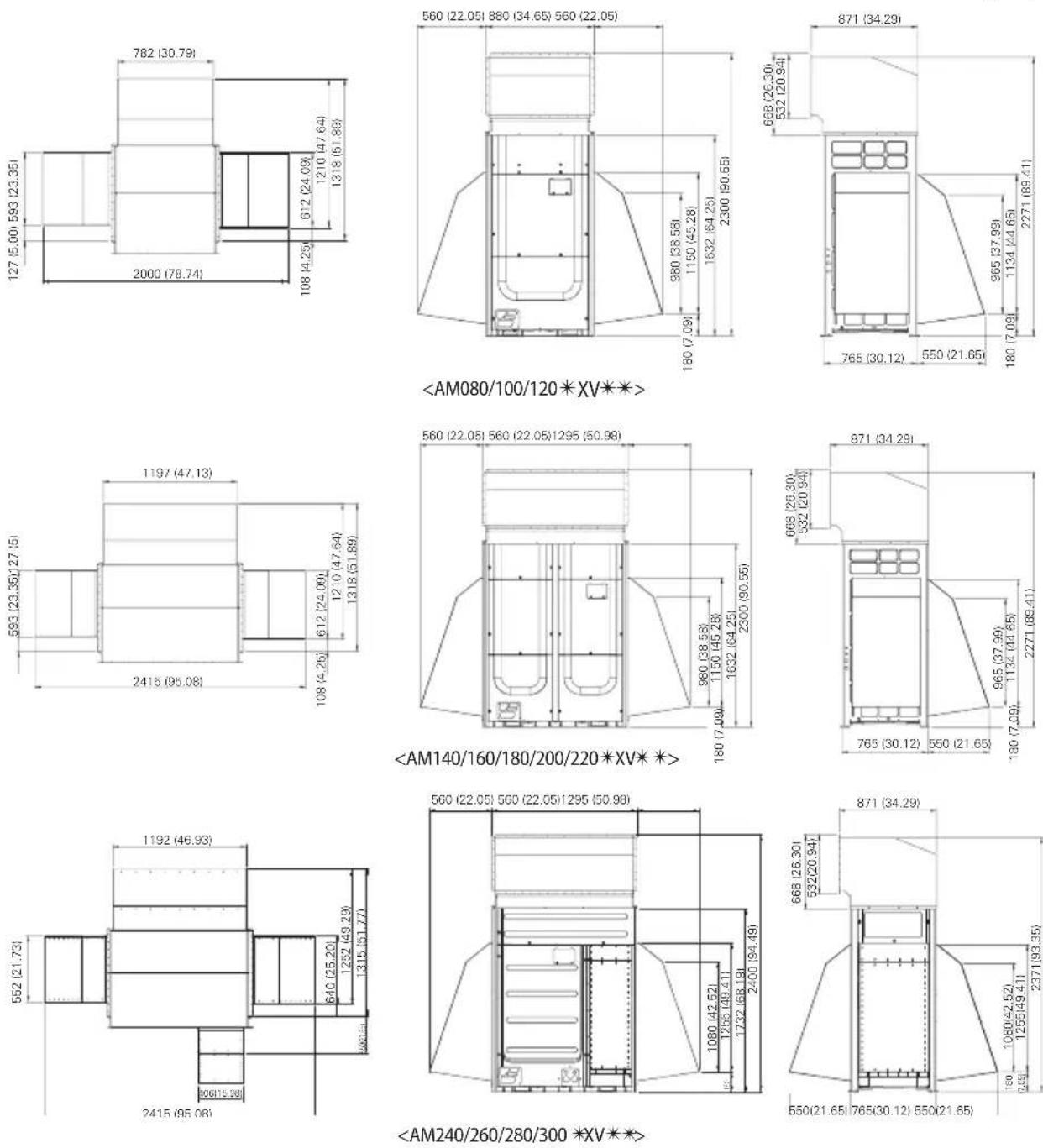

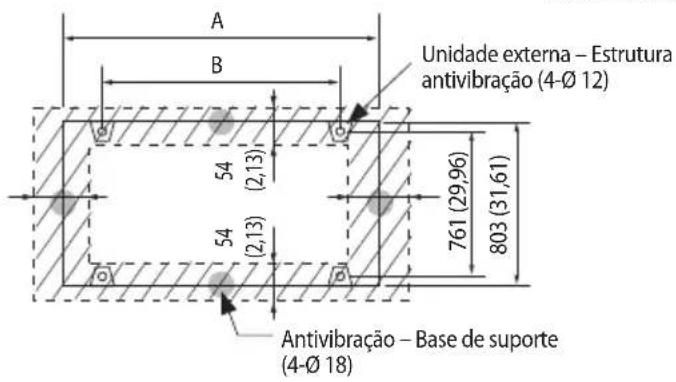

Montagem da base de suporte da unidade externa e posição do parafuso de ancoragem

Unidade: mm (pol.)

Unidade: mm (pol.)

Classificação	Tipo pequeno	DVM S grande de tipo A	DVM S grande de tipo B
Modelos	AM080/100/120 * XV**	AM140/160/180/200/220 *XV**	AM240/260/280/300* XV**
A 880 (34,65)	1.295 (50,98) 1.295 (50,98)
B 740 (29,13)	1.150 (45,28) 1.150 (45,28)

* Consulte os esquemas no manual de dados técnicos para fazer os furos para instalar o apoio antivibração.

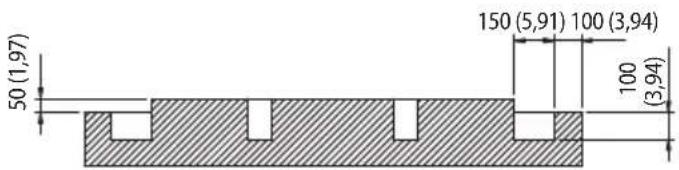

Exemplos de trabalho de drenagem

▶ Construa uma vala de drenagem em concreto armado e certifique-se de que seja devidamente impermeabilizada.
Para conseguir uma drenagem sem problemas da água descongelada, aplique uma inclinação de 1/50,
▶ Construa um sistema de drenagem ao redor da unidade externa para evitar que a água descongelada (da unidade externa) fique estagnada, transborde ou congele próximo do espaço de instalação.
Se a unidade externa for instalada no telhado, verifique a resistência e a impermeabilização do telhado.

Unidade: mm (pol.)

Classificação	Tipo pequeno	DVM S grande de tipo A	DVM S grande de tipo B
Modelos	AM080/100/120*XV**	AM140/160/180/200/220*XV**	AM240/260/280/300*XV**
A 940 (37,01)	1,350 (53,15) 1,350 (53,15)
B 740 (29,13)	1,150 (45,28) 1,150 (45,28)

Construção de uma base de suporte e instalação da unidade externa

ATENÇÃO

Cuidados ao colocar o parafuso de ancoragem

Aperte a arruela de borracha para impedir que a parte que conecta o parafuso à unidade externa fique enferrujada.

Arruela de borracha

▶ Especificações do parafuso de ancoragem

Tamanho	Diâmetro da broca (a)	Comprimento do parafuso de ancoragem (b)	Comprimento da manga (c)	Profundidade de inserção	Torque de aperto
10 ( 0,39 )	14 mm(0,55")	75 mm(2,95")	40 mm(1,57")	50 mm(1,97")	30 Nm

* Utilize os parafusos e as porcas de ancoragem de zinco chapeadas ou fabricadas em material STS. Os parafusos e porcas de ancoragem normais podem enferrujar.

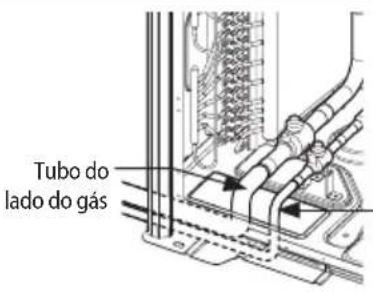

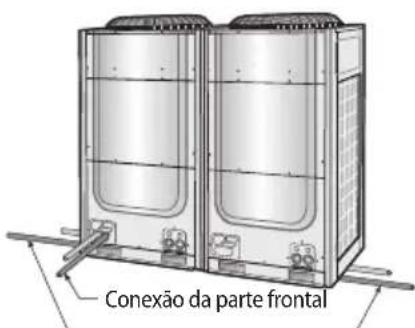

Cuidados ao conectar o tubo

Se instalar a unidade externa no telhado, verifique a resistência do telhado e não se esqueça de impermeabilizá-lo.
- Construa um fosso de drenagem ao redor da base de suporte e tome cuidado com a drenagem ao redor da unidade externa. (Pode haver formação de água condensada ou descongelada durante o funcionamento da unidade externa.)

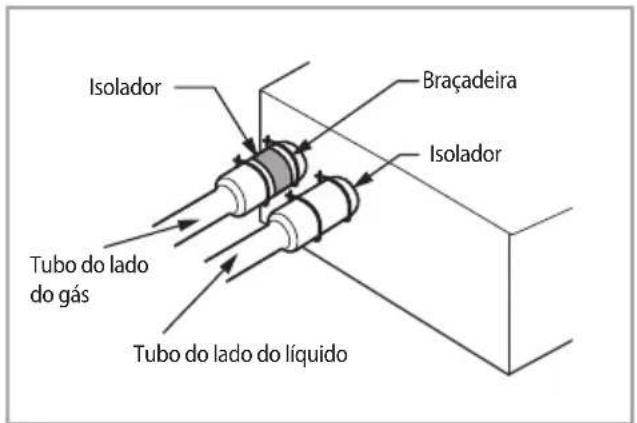

Se existir alguma possibilidade de entrada de pequenos animais pelo tubo de saída, bloqueie o tubo de saída, como mostra a figura.

Bloqueie a parte ☐Ao retirar o tubo pela parte da frente.)

Tubo do lado do líquido

Tubo do lado do gás

Cuidados ao instalar a estrutura antivibração

Durante a instalação, certifique-se de que não existem lacunas entre a base de suporte e as estruturas de apoio, tais como a estrutura antivibração ou a viga H.
A base de suporte precisa ser suficientemente forte para aguentar a parte inferior da estrutura antivibração.

Depois de instalar a estrutura antivibração, desaperte os parafusos de fixação nas partes superior e inferior da estrutura.

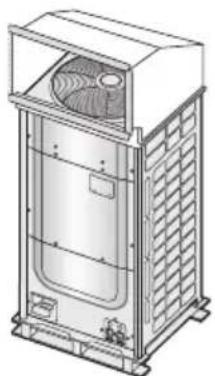

Precauções durante a instalação do duto de descarga

▶ Quando instalar o duto de descarga, a respectiva pressão estática deve estar dentro da especificação padrão de 78,45 Pa (0,315 W.G).
Se retirar a grade de proteção do ventilador para instalar o duto de descarga, não se esqueça de colocar uma rede de segurança na saída do duto. Caso contrário, substâncias estranhas podem penetrar no produto e causar lesões corporais.
Quem manusear dutos de metal em chapa de aço galvanizado deve usar sempre equipamento de proteção para não se ferir nas partes cortantes.
Se a unidade externa for instalada debaixo de uma árvore ou próximo de uma floresta, podem entrar folhas no produto e danificá-lo. Portanto, é preciso instalar um duto de descarga para impedir a infiltração de substâncias estranhas.

Instalar o duto de prevenção contra vento/neve

Instalar a unidade externa próximo de obstáculos

Se tiver dificuldade em deixar pelo menos 2 m entre a saída de ar e qualquer obstáculo que se encontre nas proximidades, é preciso instalar um duto de prevenção contra vento/neve (não fornecido), para que o ar saia do ventilador horizontalmente.

Instalar a unidade externa em regiões frias

Em regiões frias, sujeitas a muitas quedas de neve, é preciso instalar um duto de prevenção contra neve, como contramedida, para evitar o acúmulo de neve na unidade externa. Se o duto de prevenção contra neve não for instalado, pode haver acúmulo de gelo no trocador de calor que prejudique o funcionamento normal da operação de aquecimento.

A saída de ar do duto não deve ser direcionada para espaços fechados.

Cuidados ao instalar a estrutura e escolher a base de suporte

ATENÇÃO • A altura (h) da estrutura e da base de suporte deve ser superior à altura que poderá atingir "a mais forte queda de neve prevista".
- A área da estrutura e da base de suporte não deve ser superior à área da unidade externa. Se a área da estrutura ou da base de suporte for superior à área da unidade externa, pode haver acúmulo de neve.

Instalar a unidade externa em regiões com ventos fortes

Em regiões com ventos fortes, como locais à beira-mar, é preciso instalar uma parede de proteção ou um duto de proteção contra vento para que a unidade externa possa funcionar normalmente. (Para saber como instalar o duto de proteção contra vento, consulte a figura do duto de prevenção contra neve.)
Instale o duto de proteção contra vento levando em conta a direção para onde costuma soprar o vento. Se o lado da descarga estiver virado na mesma direção para onde costuma soprar o vento, o desempenho do produto pode diminuir.

Cuidados ao instalar a estrutura e escolher a base de suporte

• A base de suporte deve ser resistente e a unidade externa deve ser fixa com parafusos de ancoragem.
• Instale a unidade externa em um local suficientemente forte para suportar o seu peso. Caso contrário, a unidade externa pode cair e causar lesões corporais.
• Quando instalar a unidade externa em um telhado sujeito a ventos fortes, tome medidas adequadas para impedir a sua queda.
• Utilize uma estrutura resistente à corrosão.

Unidade: mm (pol.)

Instalação do tubo de refrigerante

AVISO

- Quando proceder à instalação, certifique-se de que não existem vazamentos. Quando coletar o refrigerante, pare primeiro o compressor antes de retirar o tubo de conexão. Se o tubo de refrigerante não estiver conectado corretamente e se o compressor estiver funcionando com a válvula de serviço aberta, o tubo aspira o ar e a pressão no interior do ciclo de refrigerante aumenta tanto que pode provocar uma explosão e lesões.

Trabalhos no tubo de refrigerante

O tubo de refrigerante deve ser o mais curto possível, e a diferença de altura entre a unidade interna e a unidade externa deve ser a menor possível.
O trabalho de tubulação deve ser realizado de modo a não exceder o comprimento e a diferença de altura permitidos nem o comprimento permitido após a derivação.
A pressão do refrigerante R-410A é elevada. Utilize apenas tubos de refrigerante certificados e respeite o método de instalação.
Depois de instalar os tubos, calcule o comprimento total do tubo para verificar se é necessário mais refrigerante. Se for necessário carregar mais refrigerante, utilize refrigerante R-410A.
Utilize tubos de refrigerante limpos, sem quaisquer vestígios de íon, óxido, poeira, ferro ou umidade no seu interior.
Utilize ferramentas e acessórios adequados exclusivamente para refrigerante R-410A.

Escolher o tubo de refrigerante

Instale o tubo de refrigerante de acordo com o tamanho do tubo principal correspondente à capacidade de cada unidade externa.

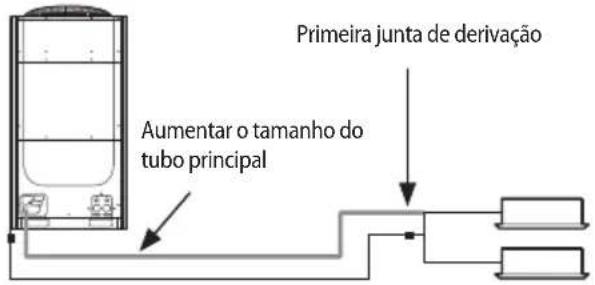

Se o comprimento do tubo (incluindo o cotovelo) entre uma unidade externa e a unidade interna mais distante exceder os 90 m, é preciso aumentar o tamanho do tubo (tubo principal) que conecta a unidade externa à primeira junta de derivação, em mais um grau.
Para o modelo H/R, se o comprimento do tubo (incluindo cotovelo) entre uma unidade externa e a unidade interna mais distante exceder os 90 m, é preciso aumentar o tamanho do tubo de líquido, em mais um grau, entre os tubos (tubo principal) que conectam a unidade externa à primeira junta de derivação.

Instalação do tubo de refrigerante

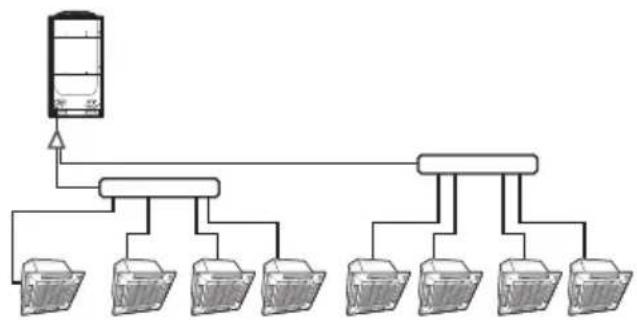

H/P

Ex.: 135,2 KW (461,3 MBH)

Capacidade (KW) N.o		Tamanho do tubo [mm (pol.)]
		Tubo de líquido Tubo de gás
33,6 KW(114,6 MBH)	(1) ∅ 12,70 (1/2) ∅ 28,58 (1 1/8)
73,6 KW(251,1 MBH)	(2) ∅ 19,05 (3/4) ∅ 34,92 (1 3/8)
135,2 KW(461,3 MBH)	(3) ∅ 19,05 (3/4) ∅ 41,28 (1 5/8)

Tamanho do tubo conectado à unidade externa (A)

Selecione o tamanho do tubo de acordo com a tabela abaixo.

Capacidade da unidade externa[KW (MBH)]	Comprimento do tubo principal até 90 m		Tamanho (comprimento do tubo principal superior a 90 m)
	Tubo de líquido[mm (pol.)]	Tubo de gás[mm (pol.)]	Tubo de líquido[mm (pol.)]	Tubo de gás[mm (pol.)]
22,4 KW (76,4 MBH)	∅ 9,52 (3/8)(7/8) ∅ 25,40 (1)	∅ 19,05 (3/4)	∅ 12,70 (1/2)	∅ 22,22 (7/8)
28,0 KW (95,5 MBH) ∅ 22,22				nota 1)
33,6 KW (114,6 MBH)	∅ 12,70 (1/2)	∅ 28,58 (1 1/8)	∅ 15,88 (5/8)	∅ 28,58 (1 1/8)
40,0 KW (136,5 MBH)
45,0 KW (153,5 MBH)				∅ 31,75 (1 1/4) nota 2)
50,4 KW (172,0 MBH)	∅ 15,88 (5/8) ∅ 19,05 (3/4)
56,0 KW (191,1 MBH)
61,6 KW (210,2 MBH)
67,2 KW (229,3 MBH)		∅ 34,92 (1 3/8) ∅ 38,10 (1 1/2)		nota 3)
73,4 KW ~ 84,0 KW(251,1 MBH ~ 286,6 MBH)	∅ 19,05 (3/4) ∅ 22,22
89,6 KW ~ 95,2 KW(305,7 MBH ~ 324,8 MBH)
101,6 KW (346,7 MBH)		∅ 41,28 (1 5/8)		∅ 41,28 (1 5/8)
106,6 KW ~ 135,2 KW(363,7 MBH ~ 461,3 MBH)
140,2 KW ~ 168,2 KW(478,4 MBH ~ 573,9 MBH)				∅ 53,98 (2 1/8)
173,6 KW ~ 224,8 KW(592,3 MBH ~ 767,0 MBH)	∅ 22,22 (7/8) ∅ 53,98 (2 1/8) ∅ 25,40 (1)		nota 1)

Nota 1) Se um tubo de ∅ 25,40 mm (∅ 1") não estiver disponível no local, utilize um tubo de ∅ 28,58 mm (∅ 1 1/8").

Nota 2) Se um tubo de ∅ 31,75 mm (∅ 1 1/4") não estiver disponível no local, utilize um tubo de ∅ 34,92 mm (∅ 1 3/8").

Nota 3) Se um tubo de ∅ 38,10 mm (∅ 1 1/2") não estiver disponível no local, utilize um tubo de ∅ 41,28 (∅ 1 5/8").

Tamanho do tubo entre as juntas de derivação (B)

Selecione o tamanho do tubo de acordo com a soma da capacidade da unidade interna que será conectada após a derivação.

* No entanto, se o tamanho do tubo entre as juntas de derivação (B) for maior do que o tamanho do tubo conectado à unidade externa (A), aplique o tamanho do cano (A).

Capacidade da unidade interna [KW (MBH)]	Comprimento do tubo de derivação de até 45 m (147,64 pés) Nota 1)		Comprimento do tubo de derivação entre 45 e 90 m (147,64 a 295,28 pés) Nota 1)
	Tubo de líquido [mm (pol.)]	Tubo de gás [mm (pol.)]	Tubo de líquido [mm (pol.)]	Tubo de gás [mm (pol.)]
15,0 KW (51,2 MBH) e inferior	∅ 9,52 (3/8)	∅ 15,88 (5/8)	22 (7/8)∅ 12,70 (1/2)	∅ 19,05 (3/4)
Superior a 15,0 KW~22,4 KW (51,2 ~ 76,4 MBH) e inferior		∅ 19,05 (3/4) ∅ 22
Superior a 22,4 KW~28,1 KW (76,4 ~ 95,9 MBH) e inferior		∅ 22,22 (7/8) ∅ 25,40 (1)		Nota 2)
Superior a 28,1 KW~40,0 KW (95,9 ~ 136,5 MBH) e inferior	∅ 12,70 (1/2)	∅ 28,58 (1 1/8)	∅ 15,88 (5/8)	∅ 28,58 (1 1/8)
Superior a 40,0 KW ~ 45,0 KW (136,5 ~ 153,5 MBH) e inferior				∅ 31,75 (1 1/4) Nota 3)
Superior a 45,0 KW~63,3 KW (153,5 ~ 216,0 MBH) e inferior	∅ 15,88 (5/8) ∅ 19,05 (3/4)∅ 34,92 (1 3/8) ∅ 38,10 (1 1/2)
Superior a 63,3 KW~70,3 KW (216,0 ~ 239,9 MBH) e inferior				Nota 4)
Superior a 70,3 KW~98,4 KW (239,9 ~ 335,8 MBH) e inferior	∅ 19,05 (3/4) ∅ 22,22 (7/8)∅ 41,28 (1 5/8)
Superior a 98,4 KW~135,2 KW (335,8 ~ 461,3 MBH) e inferior				∅ 41,28 (1 5/8)
Superior a 135,2 KW ~ 169,0 KW (461,3 ~ 576,7 MBH) e inferior				∅ 53,98 (2 1/8)
Superior a 169,0 KW (576,7 MBH) ∅ 22,22 (7/8) ∅ 53,98 (2 1/8) ∅ 25,40 (1)			Nota 2)

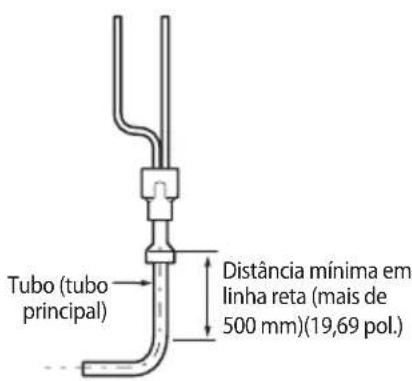

Nota 1) Observação sobre a medição da distância entre as juntas de derivação (B): Você deve medir a distância entre a primeira junta de derivação até a última unidade interna. (NÃO da primeira junta até a última junta de derivação)
Nota 2) Se o tubo de ∅ 25,40 mm (∅ 1") não estiver disponível no local, use o tubo de ∅ 28,58 mm (∅ 1 1/8").
Nota 3) Se o tubo de ∅ 31,75 mm (∅ 1 1/4") não estiver disponível no local, use o tubo de ∅ 34,92 mm (∅ 1 3/8").
Nota 4) Se o tubo de ∅ 38,10 mm (∅ 1 1/2") não estiver disponível no local, use o tubo de ∅ 41,28 mm (∅ 1 5/8").

Tamanho do tubo entre a junta de derivação e a unidade interna

Selecione de acordo com a capacidade da unidade externa.

Capacidade da unidade interna[KW (MBH)]	Tamanho do tubo (diâmetro externo) [mm (pol.)]
	Tubo de líquido Tubo de gás
6,0 KW (20,5 MBH) e inferior ∅ 6,35 (1/4) ∅ 12,70 (1/2)
7,1 KW ~ 16,0 KW (24,2 MBH ~ 54,6 MBH)e inferior	∅ 9,52 (3/8) ∅ 15,88 (5/8)
20,0 KW ~ 23,0 KW (68,2 MBH ~ 78,5 MBH)e inferior	∅ 9,52 (3/8) ∅ 19,05 (3/4)
Superior a 23,0 KW (78,5 MBH) ∅ 9,52 (3/8) ∅ 22,22 (7/8)

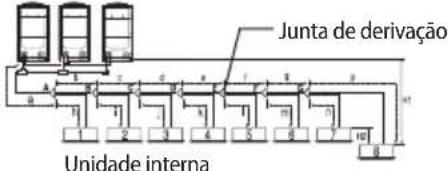

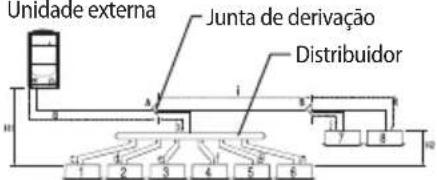

Instalação do tubo de refrigerante


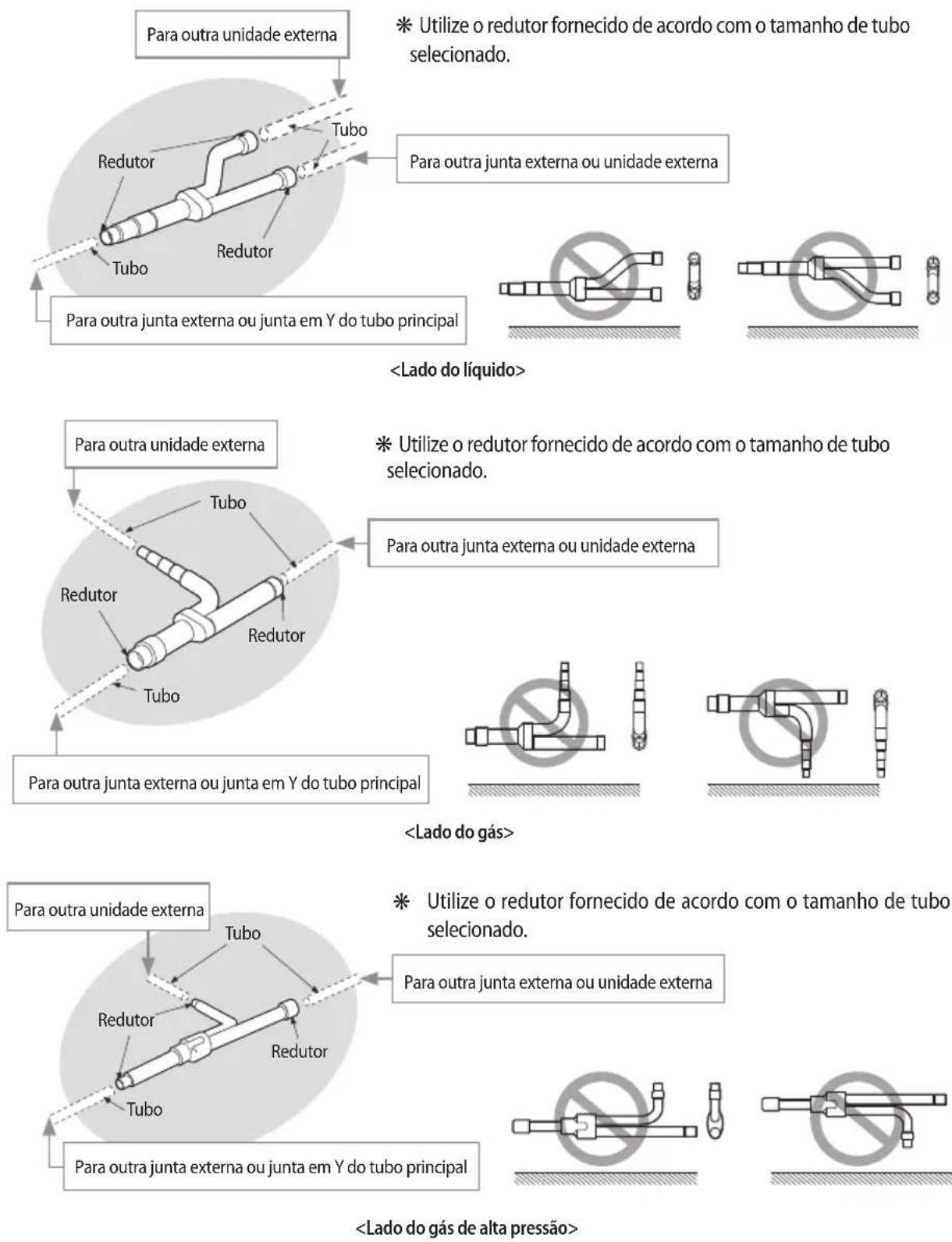

Junta de derivação

▶ Junta de derivação entre as unidades externas (C)

Classificação Nome do modelo Especificação [KW (MBH)]
Junta em Y para unidade externa (C)	MXJ-TA3419M 135,2 KW (461,3 MBH) e inferior
	MXJ-TA4122M Superior a 140,2 KW (478,4 MBH)

▶ Primeira junta de derivação (D)

Selecione de acordo com a capacidade da unidade externa.

Classificação Capacidade da unidade externa [KW (MBH)] Modelo da secção de derivação
Junta em Y (D)	15,0 KW ~ 40,0 KW (51,2 ~ 136,5 MBH) e inferior MXJ-YA2512M
	40,0 KW ~ 45,0 KW (136,5 ~ 153,5 MBH) e inferior MXJ-YA2812M
	45,0 KW ~ 70,3 KW (153,5 ~ 239,9 MBH) e inferior MXJ-YA2815M
	70,3 KW ~ 98,4 KW (239,9 ~ 335,8 MBH) e inferior MXJ-YA3419M
	98,4 KW ~ 135,2 KW (35,8 ~ 461,3 MBH) e inferior MXJ-YA4119M
	Superior a 135,2 KW (461,3 MBH) MXJ-YA4422M

▶ Junta de derivação (E)

Selecione uma junta de derivação de acordo com a soma da capacidade da unidade interna que será conectada após a derivação.

* No entanto, se o tamanho do tubo entre as juntas de derivação (E) for maior do que o tamanho do tubo conectado à unidade externa (D), aplique o tamanho do cano (D).

1) Junta em Y

Classificação Nome do modelo Especificação [KW (MBH)]
Junta em Y (E)	MXJ-YA1509M 15,0 KW (51,2 MBH) e inferior
	MXJ-YA2512M Superior a 15,0 KW ~ 40,0 KW (51,2 ~ 136,5 MBH) e inferior
	MXJ-YA2812M Superior a 40,0 KW ~ 45,0 KW (136,5 ~ 153,5 MBH) e inferior
	MXJ-YA2815M Superior a 45,0 KW ~ 70,3 KW (153,5 ~ 239,9 MBH) e inferior
	MXJ-YA3419M Superior a 70,3 KW ~ 98,4 KW (239,9 ~ 335,8 MBH) e inferior
	MXJ-YA4119M Superior a 98,4 KW ~ 135,2 KW (335,8 ~ 461,3 MBH) e inferior
	MXJ-YA4422M Superior a 135,2 KW (461,3 MBH)

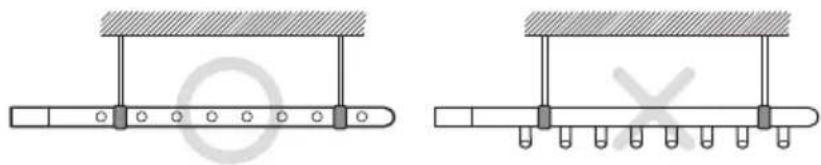

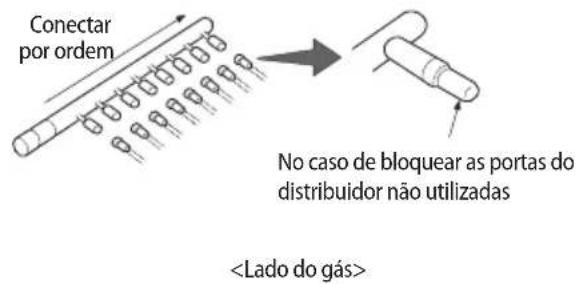

2) Distribuidor

Classificação Nome do modelo Especificação [KW (MBH)]
Distribuidor (E)	MXJ-HA2512M	45,0 KW (153,5 MBH) e inferior (para 4 cômodos)
	MXJ-HA3115M	70,3 KW (239,9 MBH) e inferior (para 8 cômodos)
	MXJ-HA3819M	Superior a 70,3 KW ~ 135,2 KW (239,98 ~ 461,3 MBH) e inferior (para 8 cômodos)

Instalação do tubo de refrigerante

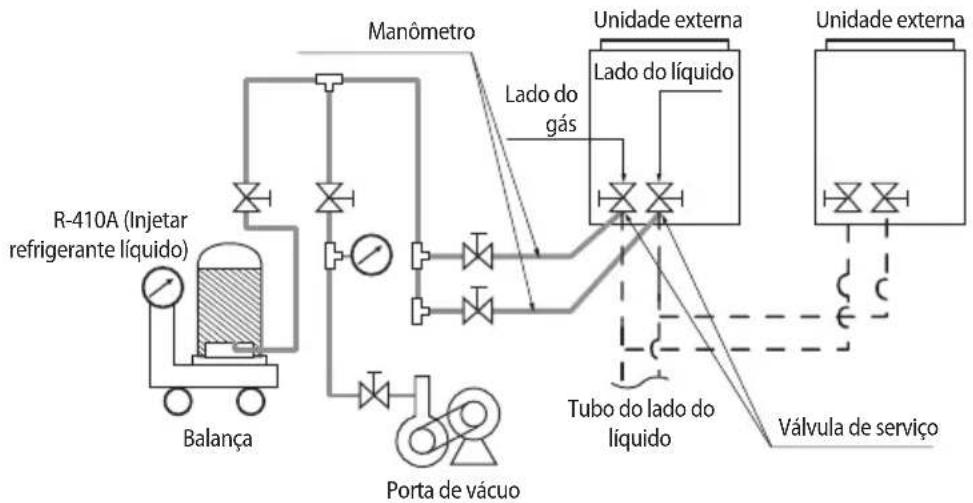

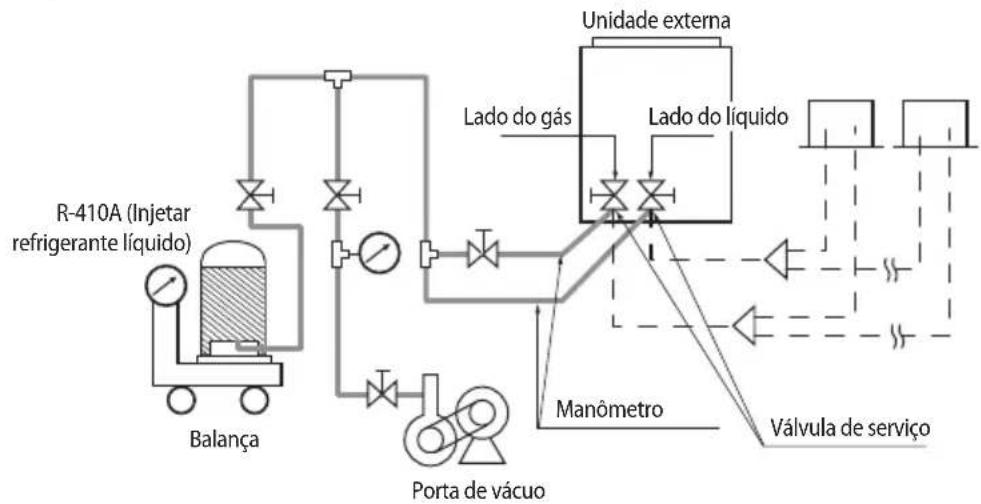

Refrigerante adicional

H/P

Instalação do tubo de refrigerante

Quantidade básica de refrigerante na unidade externa
- A quantidade de refrigerante adicional deve ser calculada com base na soma do comprimento total do tubo de líquido.

Classificação	AM080* XV**	AM100 *XV**	AM120 *XV**	AM140* XV**	AM160 *XV**	AM180* XV**
Tipo básico 5,5	5,5 65,5 7,7 7,7 8,4
Classificação	AM200* XV**	AM220 *XV**	AM240 *XV**	AM260* XV**	AM280 *XV**	AM300* XV**
Tipo básico 8,4	8,4		12,5	12,5	14,0	14,0

Quantidade de refrigerante adicional em função do tamanho do tubo (a)

- A quantidade de refrigerante adicional deve ser calculada com base na soma do comprimento total do tubo de líquido.

Tamanho do tubo de líquido[mm (pol.)]	∅6,35(∅1/4)	∅9,52(∅3/8)	∅12,7(∅1/2)	∅15,88(∅5/8)	∅19,05(∅3/4)	∅22,22(∅7/8)	∅25,4(∅1)	∅28,58(∅1 1/8)
Quantidade adicional (kg/m) 0	02 0,06 0,125	0,18 0,27 0	35 0,53 0,65

- No caso da unidade interna já conectada ao kit EEV, o carregamento de refrigerante adicional é de 0,01 kg por pé, independentemente do tamanho do tubo.

Quantidade de refrigerante adicional para cada unidade interna (b)

(Unidade: kg)

Modelo\Capacidade (KW)	1.5	2.2	2.8	3.2	3.6	4.5	5	6	6	7.1	8.2	9					11.2	12.8	14	16	18	22		22.4	28	32	50		500CMH	1000CMH
Cassete de 1 via Slim (JSF)(AM * * * * N1DEH*)		0,25		0,25	0,25	0,32	0,32
Cassete de 2 vias(AM * * * * N2DEH*)									0,31	0,47
Cassete de 4 vias S(AM * * * * N4DEH*)								0,45	0,45	0,45	0,45	0,57	0,69	0,69
Cassete de 4 vias S(600 × 600)(AM * * * * NNDEH*)		0,29		0,29	0,29	0,37	0,37	0,37
Duto Slim(AM * * * * NLDEH*)		0,17		0,17	0,26	0,35	0,35	0,45
Conduta MSP(AM * * * * NMDEH*)									0,28	0,28	0,32	0,54	0,68	0,68	0,91
Conduta HSP(AM * * * * NHDEH*)														0,68	0,68	0,68				1,18	1,18
Teto (AM * * * * NCDEH* /AM * * * * NCDKH*)									0,39	0,39			0,56	0,95
Neo forte(AM * * * * NTDEH*)		0,24		0,24	0,24	0,36	0,36
Neo forte (com EEV)(AM * * * * NQDEH*)		0,34		0,34	0,34	0,51	0,51	0,51
A3050 (com EEV)(AM * * * * NVDKH*)		0,22		0,25	0,34	0,34	0,71	0,71	0,71
Unidade Hidro(AM * * * * NBD*)																	0,6								0,7	1,2
ERV PLUS(AM * * * * NHDEH*)																											0,11	0,36
Conduta OAP(AM * * * * NEPEH*)															0,68				1,18	1,18
Conduta Big(AM * * * * NHFKH*)																		1,15	1,15
360CST(AM * * * * N4DEH*)									0,45	0,45	0,45	0,69	0,69	0,69
Máquina do duto super fino(AM* KNLDEH)		0,13		0,13	0,17

Instalação do tubo de refrigerante

Capacidad (MBH) Modelo	6 7.5	9 9.5	12 15	18 20 2	4 27 30	36 48	54 60	72 76.8	96
Cassete de 1 viavía(AM** * *FN1DC*)		0,25(0,55)		0,25(0,55)	0,25(0,55)
Cassete de 4 vias S(600 × 600)(AM** * *FNNDC*)				0,29(0,64)	0,29(0,64)		0,37(0,82)	0,37(0,82)
Cassete de 4 vias S(AM** * *FN4DC*)			0,45(0,99)		0,45(0,99)		0,45(0,99)		0,45(0,99)		0,69(1,52)	0,69(1,52)	0,69(1,52)
Unidade de suporte no chão(AM** * *JNFDC*/AM** * *JNGDC*)	0,12(0,26)		0,22(0,49)		0,22(0,49)		0,32(0,72)		0,32(0,72)
Conduta Slim(AM** * *FNLDC*)		0,35(0,77)		0,35(0,77)	0,35(0,77)		0,45(0,99)		0,45(0,99)		0,42(0,93)	0,42(0,93)	0,42(0,93)
Conduta MSP(AM** * * FNMDG*)		0,37(0,82)	0,37(0,82)		0,37(0,82)	0,54(1,19)	0,54(1,19)		0,47(1,04)	0,47(1,04)	0,47(1,04)	0,68(1,50)	0,68(1,50)			1,18(2,60)		1,18(2,60)
Duto de ar fresco(AM** * *JNESC*)							0,28(0,62)		0,28(0,62)		0,54(1,19)	0,54(1,19)	0,68(1,50)
Conducto HSP(AM** * * FNHDC*)																1,18(2,60)		1,18(2,60)
Montagem na parede(AM** * * FNTDC*)																	1,18(2,60)	1,18(2,60)
Teto(AM** * *FNCDC*/AM** * *JNCDC*)		0,24(0,53)		0,24(0,53)	0,24(0,53)		0,36(0,79)	0,36(0,79)	0,36(0,79)
V-AHU(AM** * *GNVQC*)							0,39(0,86)		0,39(0,86)			0,56(1,23)	0,95(2,09)
360CST(AM** * * * N4DC*)					0,33(0,73)		0,5(1,10)		0,5(1,10)		0,83(1,83)	0,88(1,94)	1,18(2,60)	1,27(2,80)	1,69(3,73)	1,69(3,73)		1,18(2,60)
360CST(AM** * * * N4DEH*)			0,45(0,99)		0,45(0,99)		0,45(0,99)		0,45(0,99)		0,69(1,52)	0,69(1,52)	0,69(1,52)

▶ Observação1) Em caso de que a conjunção de capacidade da Unidade Hidro HT supere 50 % entre a unidade interna total, por favor, não coloque líquido refrigerante adicional.

▶ Método para calcular a quantidade total de refrigerante adicional

• Quantidade de refrigerante adicional em função do comprimento do tubo (a)
• Quantidade de refrigerante adicional para cada unidade interna (b) = Σ(Quantidade de refrigerante adicional para cada unidade interna conectada) ※ Consultar a tabela abaixo
• Quantidade total de refrigerante adicional = ⓐ+ ⓑ

* A soma da quantidade total de refrigerante adicional mais a quantidade básica de refrigerante não deve exceder 100 kg. Se o refrigerante exceder 100 kg, separe o módulo para que o peso do refrigerante não exceda 100 kg.

Ex.: AM200*XVAH*, a quantidade básica de refrigerante é de 8,4 kg, portanto, a quantidade total de refrigerante adicional (a+b) não deve exceder 91,6 kg.

Exemplo de cálculo

Classificação	Tamanho do tubo de líquido [mm (pol.)]	Comprimento (m)	Quantidade unitária de refrigerante (kg/m)	Quantidade de refrigerante adicional (kg)	Quantidade total de refrigerante adicional (kg)
		1	2	1×2	(1×2)
Tubo de líquido (a)	∅ 6,35, ∅ 1/4 35, 11	4,82 0,02 0,7			a 5,575
	∅ 9,52, ∅ 3/8 50, 16	4,04 0,06 3,0
	∅ 12,7, ∅ 1/2 15, 49,21 0,125		1,875

Classificação	Nome do modelo da unidade interna	Número de unidades	Quantidade unitária de refrigerante (kg/EA)	Quantidade de refrigerante adicional (kg)	Quantidade total de refrigerante adicional (kg)
		1	2	1×2	Σ(1×2)
Unidade interna (b)	Cassete de 4 vias (AM071FN4D*)	4 0,45 1,8			3,57
	Conduta Slim (AM140FNLD*)	1 0,62	0,62
	Conduta Slim (AM071FNLD*)	2 0,45 0,9
	Cassete de 1 via (AM036FN1D*)	1 0,25	0,25

• Quantidade total de refrigerante (a+b) = 5,575 + 3,57 = 9,145 (kg)

Instalação do tubo de refrigerante

Grau de têmpera e espessura mínima do tubo de refrigerante

Diâmetro externo(mm, pol.)	Espessura mínima(mm, pol.)	Grau de têmpera
6,35, 1/4 0,70, 0,028		Recozido
9,52, 3/8 0,70, 0,028
12,7, 1/2 0,80, 0,031
15,88, 5/8 1,00, 0,039
19,05, 3/4 0,90, 0,035		Trefilado
22,22, 7/8 0,90, 0,035
25,4, 1 1,00, 0,039
28,58, 1 1/8 1,10, 0,043
31,75, 1 1/4 1,10, 0,043
34,92, 1 3/8 1,21, 0,048
38,10, 1 1/2 1,35, 0,053
41,28, 1 5/8 1,43, 0,056
44,45, 1 3/4 1,60, 0,063
50,80, 2 2,00, 0,079
53,98, 2 1/8 2,10, 0,083

ATENÇÃO

- Para tubos com diâmetro superior a ∅ 19,05 (∅ 3/4), é preciso utilizar um tubo de cobre trefilado (C1220T-1/2H ou C1220T-H). Se for utilizado um tubo de cobre recozido (C1220T-O), o tubo pode partir-se devido à fraca resistência à pressão e causar lesões.

Fazer a manutenção do tubo de refrigerante

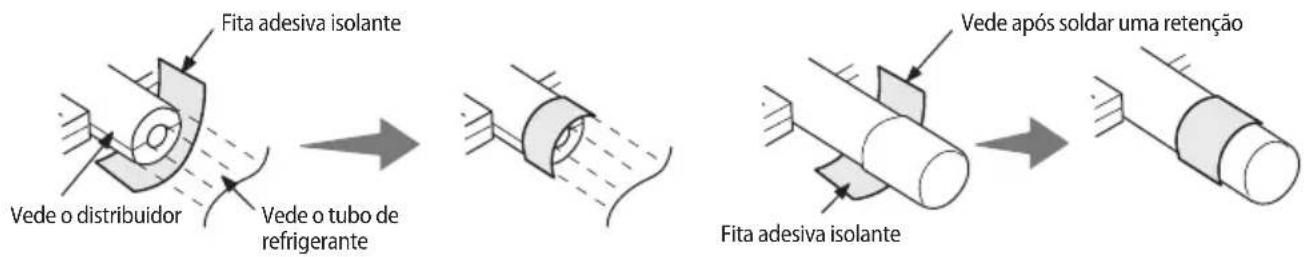

Para impedir que substâncias estranhas ou água entrem no tubo, os métodos de armazenamento e vedação (especialmente durante a instalação) são muito importantes. Utilize o método de vedação correto, dependendo das condições ambientais.

Local da exposição Tempo de exposição Tipo de vedação
Exterior	Superior a um mês Vedação do tubo por aperto
	Inferior a um mês Vedação com fita
Interior	- Vedação com fita

Soldagem do tubo de refrigerante e informações de segurança

Informações importantes sobre trabalhos no tubo de refrigerante

• Certifique-se de que não existe umidade no interior do tubo.
• Certifique-se de que não existem substâncias estranhas nem impurezas no tubo.
• Certifique-se de que não existe qualquer vazamento.
• Siga as instruções relativas à soldagem ou ao armazenamento do tubo.

Soldagem através de limpeza com gás nitrogênio

• Quando soldar os tubos de refrigerante, limpe-os com gás nitrogênio conforme mostra a figura.
  Se, durante a soldagem dos tubos, não realizar a limpeza utilizando nitrogênio, pode ocorrer a formação de óxido no interior do tubo. A formação de óxido pode provocar danos em peças importantes como, por exemplo, o compressor, as válvulas, etc.
  Utilize um regulador de pressão para ajustar o fluxo da limpeza com gás nitrogênio e mantê-lo em valores iguais ou inferiores a 0,05 m³/h(77.56 pol³/h).

Sentido do tubo durante a soldagem

A soldagem do tubo deve ser realizada com o tubo virado para baixo ou de lado.
Evite soldar com o tubo virado para cima.

- Se testar o vazamento de gás após a soldagem dos tubos, utilize uma solução designada para detecção de vazamentos de gás. Se utilizar a solução de detecção que inclui um ingrediente sulfúrico, este pode provocar a corrosão dos tubos.

Instalação do tubo de refrigerante

Cortar ou flangear os tubos

1. Certifique-se de que tem todas as ferramentas necessárias

▶ Cortador de tubos, esmerilhadeira, flangeador e suporte de tubos, etc.

1. Se quiser encurtar o tubo, corte-o com um cortador de tubos, certificando-se de que a borda de corte permanece a 90° em relação ao lado do tubo.

Consulte as figuras abaixo que mostram exemplos corretos e incorretos de bordas de corte.

1. Para evitar um vazamento de gás, retire todas as rebarbas da borda de corte do tubo utilizando uma esmerilhadeira.

2. Alargue o tubo utilizando o flangeador, como se mostra abaixo.

[Flangeadores]

1. Verifique se alargou o tubo corretamente.

Consulte as figuras abaixo que mostram exemplos corretos e incorretos de tubos flangeados.

Correto

Inclinado

- Se as eventuais substâncias estranhas ou rebarbas não forem retiradas depois de cortar o tubo, podem ocorrer vazamentos de gás refrigerante.

- Se entrarem substâncias estranhas no tubo, peças importantes no interior da unidade podem ficar danificadas ou o rendimento do produto irá diminuir. Portanto, é preciso colocar o tubo virado para baixo durante o corte ou flangeamento.

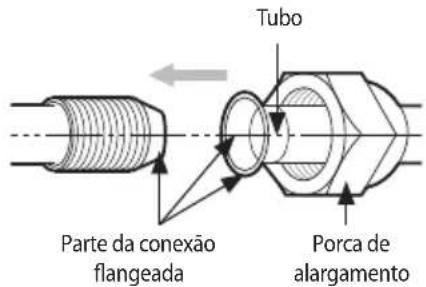

Conectar os tubos flangeados

Verifique se o flangeamento foi realizado corretamente, de acordo com o tamanho padrão.

Alinhe o centro da tubulação e aperte manualmente a porca de alargamento. Em seguida, aperte a porca de alargamento com a chave de torque, na direção da seta indicada na figura abaixo.

Utilize óleo éster para revestir a parte da conexão flangeada.

Diâmetro externo (D)		Binário de aperto da ligação (N·m)	Dimensão do flangeamento (L)		Forma do flangeamento [mm (pol.)]
mm pol.	mm pol.
∅ 6,35 ∅ 1/4	14 ~ 18 8,7 ~	9,1 0,34 ~ 0,36
∅ 9,52 ∅ 3/8	34 ~ 42 12,8	~ 13,2 0,50 ~ 0,52
∅ 12,7 ∅ 1/2	49 ~ 61 16,2	~ 16,6 0,64 ~ 0,65
∅ 15,88 ∅ 5/8	68 ~ 82 19,3	~ 19,7 0,76 ~ 0,78

• Utilize gás nitrogênio quando realizar a soldagem do tubo.
• Utilize a porca de alargamento fornecida.
• Certifique-se de que não existem fissuras nem partes torcidas quando precisar dobrar o tubo.
• Não aperte a porca de alargamento com força excessiva.
• O R-410A é um refrigerante de alta pressão e existe risco de vazamento de refrigerante se a conexão flangeada não estiver revestida com óleo éster. Por isso, aplique óleo éster para revestir a área da conexão flangeada.

Instalação do tubo de refrigerante

Instalação dos tubos em uma unidade externa

1. Direção do tubo

O tubo de refrigerante pode ser retirado da parte frontal, da esquerda e da direita. Realize o método necessário para instalar os tubos de acordo com as condições do local de instalação.

esquerdo
Conexão do lado direito Conexão do la

Cuidados ao utilizar o buraco de passagem

• Certifique-se de não danificar a parte de fora da unidade externa.
• Retire todas as rebarbas ao redor do buraco de passagem e aplique verniz na seção transversal e nas bordas do buraco de passagem para evitar o aparecimento de ferrugem.

• Utilize um tubo de proteção de cabos e um casquilho para impedir que o cabo fique danificado ao passar pelo buraco.

• Conexão do tubo de refrigerante para unidade externa

Classificação Conexão da parte frontal Conexão do lado direito/esquerdo (e da parte inferior)
Procedimento de trabalho	Em primeiro lugar, retire a tampa do tubo da unidade externa.Abra o buraco de passagem que irá utilizar. Se abrir um buraco de passagem que não será utilizado, pequenos animais, como esquilos e ratos, podem entrar na unidade por esse buraco.Fixe primeiro a parte inferior da tampa do tubo e depois a parte superior.		Abra o buraco de passagem na parte inferior da unidade e instale o tubo.Depois de instalar e vedar o tubo, feche os buracos de passagem restantes. Se não o fizer, pequenos animais, como ratos e esquilos, podem entrar na unidade.
H/P	Tubo do lado do gás		Tubo do lado do líquido

Cuidados ao soldar o tubo a uma unidade externa

ATENÇÃO

• Quando soldar o tubo, a unidade pode ficar danificada devido ao calor gerado pela tocha de soldagem. Utilize um pano à prova de fogo para proteger a unidade da tocha de soldagem. O sensor de detecção da temperatura exterior encontra-se do lado esquerdo da peça de soldagem, portanto, tenha muito cuidado para não danificar o sensor durante a soldagem.
• O O-ring e o isolamento de teflon no interior da válvula de serviço podem ficar danificados devido ao calor gerado pela tocha de soldagem. Envolva a parte inferior da válvula de serviço com um pano molhado e solde-a, como mostra a figura. Além disso, a água que poderá pingar do pano molhado pode interromper a soldagem. Portanto, é preciso torcer bem o pano.
• Certifique-se de que os tubos conectados não tocam uns nos outros nem no produto. (A vibração pode danificar os tubos.)
• Ao remover o tubo vedado na parte inferior da válvula de serviço, corte-o primeiro com a ajuda de um cortador de tubos e só depois comece a soldar. Se tentar soldar o tubo vedado sem cortá-lo, poderá se ferir por causa do refrigerante que está dentro do tubo.

Instalação do tubo de refrigerante

3. Instalação do tubo entre as unidades externas

Serão necessárias juntas de derivação, que são acessórios opcionais, entre as unidades externas de modo a combiná-las em módulo.
* Para uma distribuição ideal do refrigerante, é preciso utilizar uma junta em Y como junta de derivação para conectar unidades externas. (Não utilize a junta em T.)

• Não há restrição da ordem de instalação entre as unidades externas, se elas forem instaladas em módulo.
  A altura do tubo de conexão deve ser igual ou inferior à altura dos que estão conectados às unidades externas.
  ▶ Verifique as alterações comparativamente com a DVM II e III.

Atenção Instalação correta Instalação incorreta

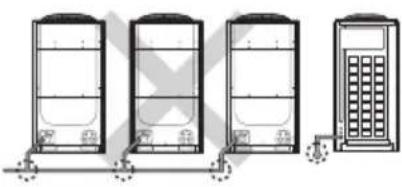

Os tubos de refrigerante devem estar conectados no nível igual ou inferior aos que estão conectados à unidade externa.
Os tubos de refrigerante devem estar conectados pela parte lateral do produto.	300 mm
A junta de derivação entre as unidades externas devem estar instaladas na horizontal.
Se o comprimento da tubulação entre a unidade externa e a junta de derivação exceder os 2 m, instale um separador vertical, como mostra a figura.

Exemplos de instalação do tubo de refrigerante

H/P

1. Utilizando uma junta em Y

1. Utilizando um distribuidor

Instalação do tubo de refrigerante

Comprimento permitido dos exemplos de tubos de refrigerante e instalação

H/P

Classificação Instalação simples Instalação em módulo
Instalar apenas com junta em Y	Unidade externa	Unidade externa
Instalar com junta em Y e distribuidor	Unidade interna	Unidade externaUnidade interna
Instalar apenas com distribuidor	Unidade externaUnidade interna	Unidade externaUnidade interna

Classificação Exemplo Observações
Comprimento máximo permitido do tubo	Unidade externa ~ Unidade interna	Comprimento real (comprimento equivalente)	200 m (656,17 pol.) e inferior (220 m (721,78 pol.) e inferior)	Instalar apenas com junta em Y	a+b+c+d+e+f+g+p ≤ 200 m (656,17 pol.) (220 m(721,78 pol.)	Junta em Y de comprimento equivalente: 0,5 m(1,64 pol.), Distribuidor: 1 m (3,28 pol.)
				Instalar com junta em Y e distribuidor	a+b+h ≤ 200 m (656,17 pol.) (220 m(721,78 pol.), a+i+k ≤ 200 m(656,17 pol.) (220 m(721,78 pol.)
				Instalar apenas com distribuidor	a+i ≤ 200 m (656,17 pol.) (220 m(721,78 pol.)
		Comprimento total do tubo (m)	1,000 m (3280,84 pol.) ou inferior	Instalar apenas com junta em Y	a+b+c+d+e+f+g+h+i+j+k+l+m+n+p ≤ 1000 m (3280,84 pol.)	-
				Instalar com junta em Y e distribuidor	a+b+c+d+e+f+g+h+i+j+k ≤ 1,000 m (3280,84 pol.)	-
				Instalar apenas com distribuidor	a+b+c+d+e+f+g+h+i ≤ 1,000 m (3280,84 pol.)	-
	Unidade externa ~ Unidade externa (instalação em módulo)	Comprimento do tubo	10 m (32,80 pol.)ou inferior	r ≤ 10 m(32,80 pol.), s ≤ 10 m(32,80 pol.), t ≤ 10 m(32,80 pol.)
		Comprimento equivalente	13 m (42,65 pol.) ou inferior	r ≤ 13 m(42,65 pol.), s ≤ 13 m(42,65 pol.), t ≤ 13 m(42,65 pol.)

Classificação Exemplo Observações
Diferença de altura máxima permitida do tubo	Unidade externa ~ Unidade interna	110/110 m(360.89/360.89 pol.) ^Note 2)		H1 ≤ 110/110 m(360.89/360.89 pol.)
	Unidade interna ~ Unidade interna	50 m (164.04 pol.)ou inferior H2		≤ 50 m (164.04 pol.)
		No entanto, quando instalar AM** *FNQDEH* / AM** *JNV*, H2 tem 15(49.21 pol.) m ou menos
Comprimento máximo permitido após a junta de derivação	Primeira junta de derivação ~ Unidade interna mais distante	Comprimento do tubo	45 m(147.64 pol.)ou inferior	b+c+d+e+f+g+p ≤ 45 m(147.64 pol.), i ≤ 45 m(147.64 pol.)	-
			45 ~ 90 m(147.64 ~ 295.28 pol.)	Devem estar reunidas as condições necessárias	Excluindo H/R

Kit EEV Nome do modelo Observações
Kit EEV ~ Unidade interna	Comprimento real do tubo	2 m(6,56 pol.)	MEV-E24SA	1 unidade interna	Aplica-se a produtos sem EEV (montagem na parede e no teto)
			MEV-E32SA
		20 m(65,62 pol.) ou inferior	MXD-E24K132A	2 unidades internas
			MXD-E24K200A
			MXD-E32K200A
			MXD-E24K232A	3 unidades internas
			MXD-E24K300A
			MXD-E32K224A
			MXD-E32K300A

* Consulte o manual do kit EEV.

Nota 1) Condição necessária

Classificação Condição Exemplo
Primeira junta de derivação ~ Unidade interna mais distante	45 m ≤ b+c+d+e+f+g+p ≤ 90 m(295,28 pol.): o tamanho dos tubos de derivação (b, c, d, e, f, g) deve aumentar 1 grau
Comprimento total do tubo mais comprido	Se o tamanho do tubo (tubo principal), entre a primeira junta de derivação e a unidade externa, não for aumentado 1 grau, a+(b+c+d+e+f+g)×2 +h+i+j+k+l+m+n+p ≤ 1,000 m(3280,84 pol.)
	Se o tamanho do tubo (tubo principal), entre a primeira junta de derivação e a unidade externa, não for aumentado 1 grau, (a+b+c+d+e+f+g)×2 +h+i+j+k+l+m+n+p ≤ 1,000 m(3280,84 pol.)
Cada junta em Y ~ Cada unidade interna	h, i, j, ... p ≤ 45 m(147.64 pol.)
Diferença entre a distância da unidade externa à unidade interna mais distante e à unidade interna mais próxima ≤ 45 m, (a+b+c+d+e+f+g+p)-(a+h) ≤ 45 m(147.64 pol.)

Nota 2) Se a unidade interior estiver situada num nível mais elevado do que a unidade exterior, a diferença de altura permitida é de 110 m(360.89 pol.), (se a diferença de altura for superior a 40 m(131.23 pol.), contacte o distribuidor local para mais informações), mas se a unidade interior estiver situada num nível mais baixo do que a unidade exterior, a diferença de altura permitida é de 110 m (360.89 pol.) (se a diferença de altura for superior a 50 m (164.04 pol.), é necessário decidir se vai ou não instalar um kit PDM).
Modelo do kit PDM: MXD-A38K2A, MXD-A12K2A, MXD-A58K2A

Instalação do tubo de refrigerante

Instalar as juntas de derivação

As juntas de derivação devem ser instaladas na horizontal ou na vertical.

Instalação na horizontal

Instalação na vertical

• Para juntas de derivação A \~ J: conecte a junta de derivação ao tubo de conexão com o redutor fornecido.
• Para juntas de derivação K \~ Z: corte a parte de conexão da junta de derivação ou o soquete fornecido, de acordo com o diâmetro do tubo de conexão, antes de conectá-los.

ATENÇÃO

• Instale a junta de derivação a ±15° da linha horizontal ou vertical.
• Certifique-se de que o tubo não está dobrado no local onde está conectado à junta de derivação.
• Mantenha uma distância mínima igual ou superior a 500 mm(19,69 pol.), em linha reta, antes de conectar a junta de derivação.

* Instale a ±15° da linha horizontal ou vertical.

Instalar o distribuidor

1. Seleccione o redutor adequado ao diâmetro do tubo.

* Tubo: item adquirido separadamente

1. Se o número de unidades internas conectadas for inferior ao número de portas no distribuidor, bloqueie as portas não utilizadas com tampões.

NOTA

• Para um distribuidor do tipo A \~ J: conecte o distribuidor ao tubo de conexão com o redutor fornecido.

- Para um distribuidor do tipo K \~ Z: antes de conectar o distribuidor, corte o soquete fornecido de acordo com o diâmetro do tubo de conexão.

• Conecte as unidades internas por ordem, respeitando a direção da seta mostrada na figura.
• Se estiverem conectadas ao mesmo distribuidor, as unidades internas devem ser conectadas por ordem de capacidade, ou seja, da que tem mais capacidade para a que tem menos capacidade.

Instalação do tubo de refrigerante

Instale o distribuidor horizontalmente, de forma que as respectivas portas não fiquem viradas para baixo.

Instalar a junta de derivação entre unidades externas

Instalação de derivações externas

* O tubo de gás de alta pressão só se aplica ao produto H/R.

    style A fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#ccf,stroke:#333
    style G fill:#ccf,stroke:#333
    style H fill:#ccf,stroke:#333
    style K fill:#ccf,stroke:#333
    style L fill:#ccf,stroke:#333
    style M fill:#ccf,stroke:#333

    note1["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note2["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note3["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note4["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note5["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note6["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note7["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note8["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note9["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note10["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note11["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]
    note12["• Utilize o redutor fornecido de acordo com o tamanho de tubo selecionado."]

NOTA

- Conecte a junta externa ao tubo, cortando corretamente a saída da junta externa ou o redutor fornecido.

Ligações elétricas

Especificações do disjuntor e do cabo de alimentação

Individual (bomba de calor)

Modelo MCA MFA
AM080* XV**	18,0 25
AM100* XV**	21,1 32
AM120* XV**	25,0 32
AM140* XV**	25,0 32
AM160* XV**	32,0 40
AM180* XV**	39,1 50
AM200* XV**	42,5 63
AM220* XV**	44,5 63
AM240* XV**	55,0 63
AM260* XV**	60,0 75
AM280* XV**	67,0 75
AM300* XV**	73,0 80

Módulo padrão (bomba de calor)

Modelo MCA MFA
AM320* XV**	65,6 80
AM340* XV**	69,5 80
AM360* XV**	69,5 80
AM380* XV**	76,5 90
AM400* XV**	83,6 100
AM420* XV**	87,0 100
AM440* XV**	89,0 100
AM460* XV**	105,0 125
AM480* XV**	112,1 125
AM500* XV**	115,5 150
AM520* XV**	117,5 150
AM540* XV**	128,0 150
AM560* XV**	133,0 150
AM580* XV**	140,0 175
AM600* XV**	146,0 175
AM620* XV**	138,6 175
AM640* XV**	142,5 175
AM660* XV**	142,5 175
AM680* XV**	149,5 175
AM700* XV**	156,6 175
AM720* XV**	160,0 200
AM740* XV**	162,0 200
AM760* XV**	172,5 200
AM780* XV**	177,5 200
AM800* XV**	184,5 225
AM820* XV**	190,5 225
AM840* XV**	201,0 225
AM860* XV**	206,0 250
AM880* XV**	213,0 250
AM900* XV**	219,0 250

* Ao instalar unidades externas no módulo, selecione o cabo de alimentação de acordo com a soma da capacidade da unidade externa. (Consulte a tabela para cada módulo)

Ex.: AM500*XVAH*

NOTA

• Este dispositivo destina-se à conexão a um sistema de alimentação com uma impedância máxima permissível do sistema mostrada na tabela (na página à esquerda) no ponto de interface (caixa de serviço de alimentação) do fornecimento do usuário.
• O usuário deve garantir que este dispositivo esteja conectado somente ao sistema de alimentação referente aos requisitos citados acima. Se necessário, o usuário pode solicitar à empresa pública de fornecimento de energia pelo sistema de impedância no ponto de interface.

ATENÇÃO

Cuidados ao efetuar ligações elétricas

- É preciso instalar o ELCB ou o MCCB + ELB

• ELCB: disjuntor diferencial
• MCCB: disjuntor em caixa moldada

• ELB: disjuntor diferencial

• Não utilize a unidade externa antes de terminar a instalação do tubo de refrigerante.

• Não desligue nem altere o cabo que se encontra no interior do produto. Poderá causar danos ao produto.
• As especificações do cabo de alimentação são selecionadas de acordo com as seguintes condições de instalação: instalação de dutos/temperatura ambiente de 30 °C (86 °F) /cabos multicondutores individuais. Se as condições forem diferentes das acima mencionadas, consulte um técnico especializado em instalações elétricas e escolha novamente o cabo de alimentação.

- Se o cabo de alimentação tiver mais do que 50 m(164,04 pol.), escolha novamente o cabo de alimentação levando em conta a queda de tensão.

• Utilize um cabo de alimentação que seja de material incombustível para o isolador (invólucro interno) e para a bainha (invólucro externo).
• Não utilize um cabo de alimentação com fio exposto por causa de danos ocorridos no isolador durante a remoção da bainha. Um cabo com fio exposto pode provocar um incêndio.

Ligações elétricas

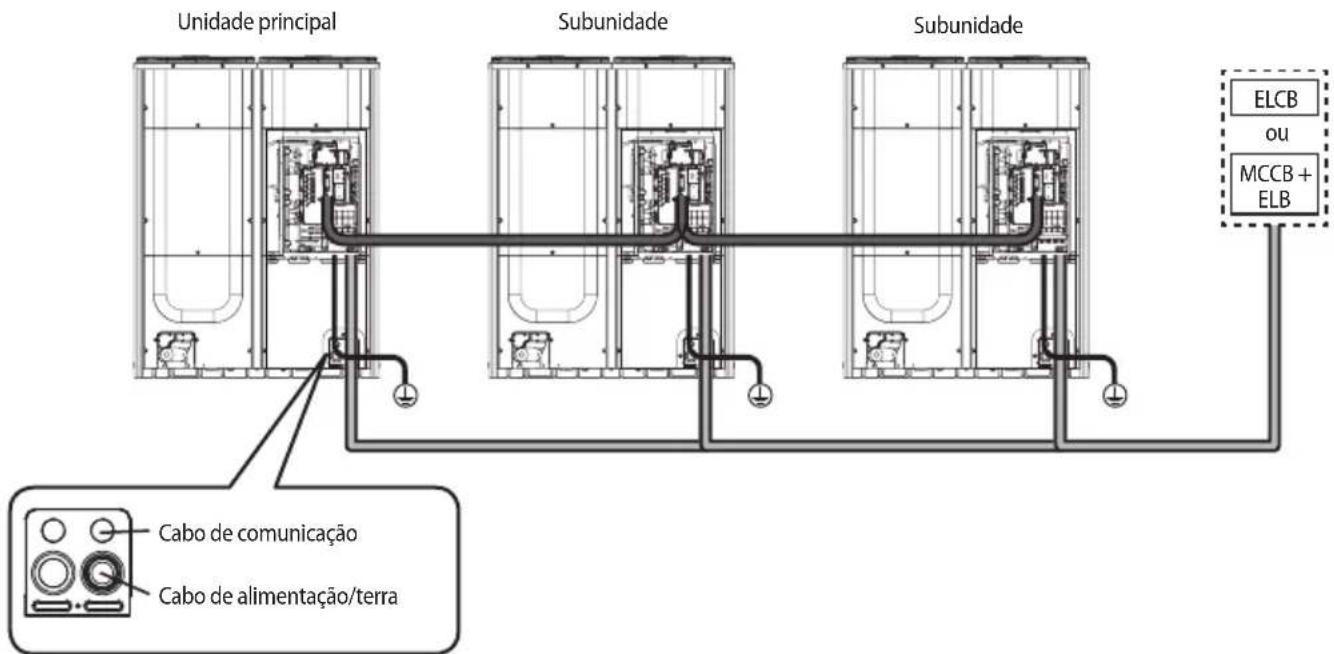

Configuração de cabos alimentação e de comunicação

O cabo de alimentação principal e o cabo terra devem ser retirados através do buraco de passagem na parte inferior direita ou lateral direita do gabinete.
▶ Retire o cabo de comunicação pelo buraco de passagem designado na parte inferior direita da parte frontal.
Instale os cabos de alimentação e de comunicação, utilizando um tubo de proteção de cabos separado.
▶ Fixe um tubo de proteção ao buraco de passagem na unidade externa, utilizando um conector de CD ou casquilho. Utilize um casquilho com isolamento.

* Os cabos de alimentação de partes de aparelhos de utilização externa não devem ser mais leves do que um cabo flexível revestido de policloropreno. (Designação do código IEC:60245 IEC 66 / CENELEC:H07RN-F)

Cabo de comunicação entre as unidades exteriores Cabo de alimentação

Tubo de protecção Cabo de alimentação/terra

Nome Grau de têmpera Condições aplicáveis
Conduíte em PVC flexível PVC
Conduíte flexível de classe 1 Chapa de aço galvanizado	Se o tubo de proteção estiver instalado internamente e não estiver exposto ao exterior, porque se encontra embutido em uma estrutura de concreto
Conduíte revestido de PVC flexível de classe 1	Chapa de aço galvanizado e composto de PVC flexível

ATENÇÃO

Cuidados ao fazer o buraco de passagem

• Utilize um martelo para fazer um buraco de passagem.
• Depois de fazer o buraco de passagem, aplique tinta antiferrugem ao redor.
• Quando tiver de passar os cabos pelo buraco de passagem, remova as rebarbas do buraco e proteja os cabos com a ajuda de fita adesiva, casquilhos, etc.

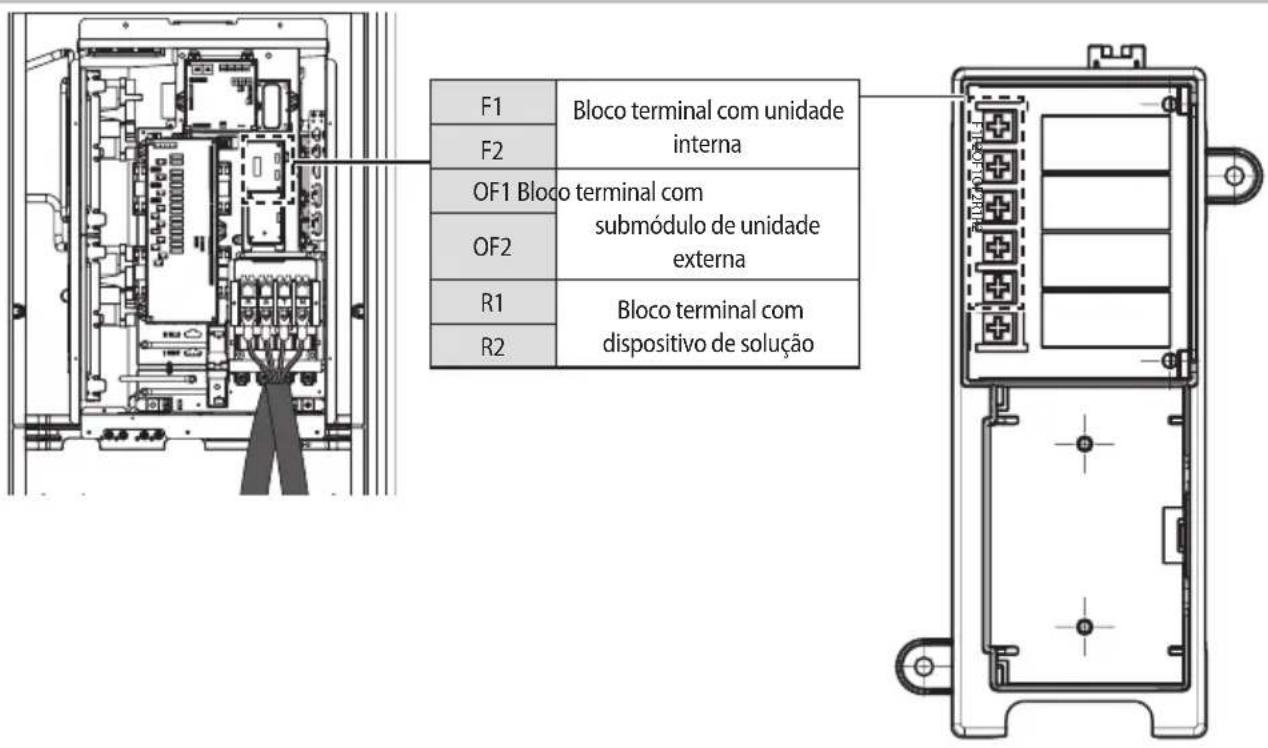

Cuidados ao instalar o cabo de comunicação

- Quando conectar o cabo, este pode ficar frouxo e ser pressionado por outras peças. Portanto, os cabos devem ser fixos a uma braçadeira, destacada em uma caixa na figura.

Caminho em que o cabo de comunicação externo deve ser disposto

Local de fixação do cabo de comunicação externo

Ligações elétricas

Diagrama de ligações elétricas

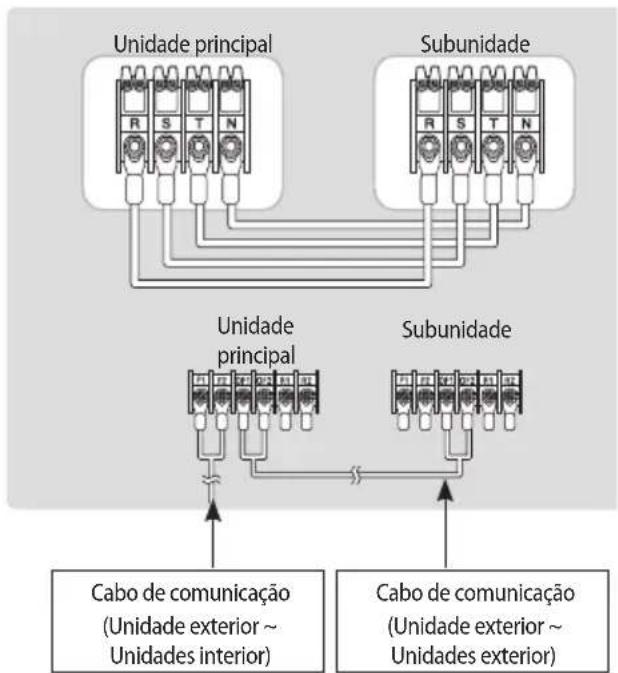

Fornecimento de 4 fios de fase 3 (380 V\~)

• Conecte o cabo de alimentação da unidade externa depois de verificar se as entradas R-S-T-N (trifásicas, 4 fios) estão corretamente conectadas. (Se for fornecida alimentação de 380 V à fase N, a PCB e outros componentes eléctricos podem ficar danificados.)
  O cabo de comunicação entre as unidades internas e externas e o cabo de comunicação entre as unidades externas não têm polaridade.
  Organize os cabos com uma amarração para cabos.

* O ELCB e o ELB devem estar instalados, uma vez que existe risco de choque elétrico ou incêndio se não estiverem.

Ligações elétricas

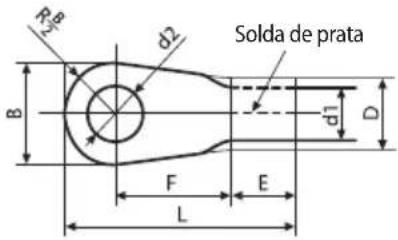

Escolher o terminal tubular sem solda

Escolha um terminal tubular sem solda para um cabo de alimentação de acordo com as dimensões nominais do cabo.
Aplique revestimento isolante à parte de conexão do terminal tubular sem solda e ao cabo de alimentação.

Dimensões nominais do cabo [mm2 (pol.2)]

4/6 (0,006/0,009) 10 (0,01) 16 (0,02) 25 (0,03) 35 (0,05) 50 (0,07) 70 (0,10)

Dimensões nominais do parafuso [mm (pol.)]

4 (3/8) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16) 8 (3/16)

B

Dimensão padrão [mm (pol.)]

9,5 (3/8)

15 (9/16) 15 (9/16) 16 (1/2)

16,5 (10/16)

16 (10/16)

22 (7/8)

22 (7/8) 24 (1)

Tolerância [mm (pol.)]

±0,2 (±0,007)

±0,2 (±0,007)

±0,2 (±0,007)

±0,3 (±0,011) ±0,3 (±0,011)

±0,3 (±0,011)

±0,4 (±0,015)

D

Dimensão padrão [mm (pol.)]

5,6 (1/4)

7,1 (1/4)

9 (3/8)

11,5 (7/16)

13,3 (1/2)

13,5 (1/2)

17,5 (1/2)

Tolerância [mm (pol.)]

+0,3 (+0,011) -0,2 (-0,007)

+0,3 (+0,011) -0,2 (-0,007)

+0,3 (+0,011) -0,2 (-0,007)

+0,5 (+0,019) -0,2 (-0,007)

+0,5 (+0,019) -0,2 (-0,007)

+0,5 (+0,019) -0,2 (-0,007)

+0,5 (+0,019) -0,4 (-0,015)

d1

Dimensão padrão [mm (pol.)]

3,4 (1/8)

4,5 (3/16)

5,8 (1/4)

7,7 (5/16)

9,4 (3/8)

11,4 (7/16)

13,3 (1/2)

Tolerância [mm (pol.)]

±0,2 (±0,007)

±0,2 (±0,007)

±0,2 (±0,007)

±0,2 (±0,007)

±0,2 (±0,007)

±0,3 (±0,011)

±0,4 (±0,015)

E

Mín. [mm (pol.)]

6 (1/4)

7,9 (5/16)

9,5 (5/16)

11 (3/8)

12,5 (1/2)

17,5 (11/16)

18,5 (3/4)

F

Mín. [mm (pol.)]

5 (3/16)

9 (3/8)

9 (3/8)

13 (1/2)

15 (5/8)

13 (1/2)

13 (1/2)

13 (1/2)

14 (9/16)

20 (3/4)

L

Máx. [mm (pol.)]

20 (3/4)

28,5 (1-1/8)

30 (1-3/16)

33 (1-5/16)

34 (1-3/8)

38 (1-1/2)

43 (1-11/16)

50 (2)

51 (2)

d2

Dimensão padrão [mm (pol.)]

4,3 (3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/16)

8,4 (1-3/15)

Tolerância [mm (pol.)]

+0,2 (+0,007) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

+0,4 (+0,015) 0 (0)

t

Mín. [mm (pol.)]

0,9 (0,03)

1,15 (0,04)

1,45 (0,05)

1,7 (0,06)

1,8 (0,07)

1,8 (0,07)

2,0 (0,078)

Conectar o terminal de alimentação

- Conecte os cabos à placa do terminal utilizando terminais tubulares sem solda.

Utilize cabos certificados e classificados e conecte-os corretamente, com firmeza, sem aplicar qualquer força exterior no terminal.
- Quando apertar os parafusos na placa do terminal, utilize uma chave de fendas e uma chave de torque que permitam aplicar o torque nominal.
Aperte os parafusos na placa do terminal de acordo com o valor de torque nominal. Se o terminal estiver solto, pode ocorrer um incêndio causado pela geração de calor no arco elétrico e, se o terminal estiver muito apertado, a placa do terminal pode ficar danificada.

ATENÇÃO

• Quando remover a bainha externa do cabo de alimentação, tenha cuidado para não riscar a bainha interna.
• Certifique-se de que mais de 20 mm da bainha externa dos cabos de alimentação e de comunicação da unidade interna ficam dentro da caixa de componentes elétricos.
• Instale o cabo de comunicação da unidade interna separadamente do cabo de alimentação e de outros cabos de comunicação.

Parafuso	Torque de aperto para o terminal		Observações
	N·m lbf·pé
M4 1,2~1,5	0,9~1,1 Cabo de alimentação monofásico de 220 V
M8 5,5~7,3	4,1~5,4 Cabo de alimentação trifásico de 380 V

Ligações elétricas

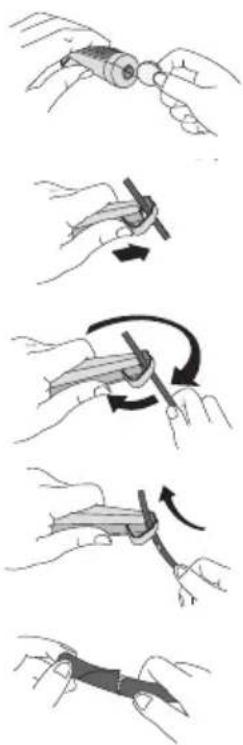

1. Utilize uma moeda para ajustar a posição da aleta. (O controlador encontra-se na base da ferramenta.) Ajuste a posição da aleta de acordo com a espessura da bainha exterior do cabo de alimentação.
2. Prenda o cabo de alimentação no gancho que se encontra na parte superior da ferramenta.
3. Corte a bainha exterior do cabo de alimentação, rodando a ferramenta duas ou três vezes na direção indicada pela seta.
4. Neste caso, corte a bainha exterior do cabo de alimentação movendo a ferramenta na direção indicada pela seta.
5. Dobre ligeiramente o cabo e puxe a parte cortada da bainha exterior para fora.

Fixar o cabo de alimentação

• Não permita que o cabo de alimentação entre em contato com os tubos dentro da unidade externa. Se o cabo de alimentação tocar nos tubos, a vibração do compressor é transferida para os tubos e pode danificar os cabos de alimentação ou os tubos, criando o perigo de incêndio ou explosão.
• Certifique-se de que o local onde a bainha do cabo de alimentação é removida se encontra dentro da caixa de alimentação. Se não for possível, é preciso conectar o tubo de proteção para o cabo de alimentação à caixa de alimentação.
• Após colocar o cabo de alimentação dentro da caixa de alimentação, aperte a tampa.

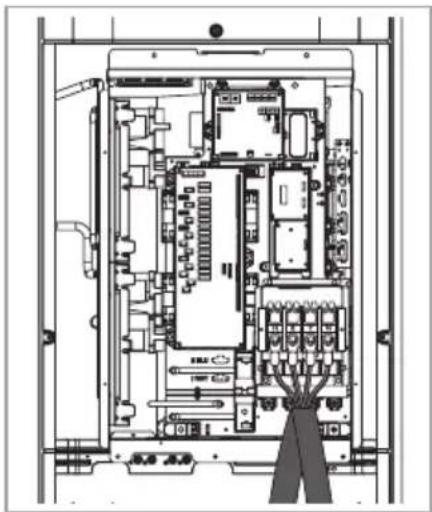

Conectar o terminal tubular do cabo trifásico

1. Corte o cabo de alimentação no comprimento correto e conecte-o ao terminal sem solda.
2. Depois de conectar o cabo de alimentação ao terminal, como mostra a figura, fixe-o com uma amarração para cabos.
3. Fixe a caixa, que tem um isolador, à placa do terminal.

- Conecte o cabo terra ao buraco de aterramento no interior da caixa de alimentação.

Ligações elétricas

Retirar o cabo de alimentação

▶ Retirar o cabo a partir da parte frontal

• Conecte o tubo de proteção do cabo de alimentação na caixa de alimentação, como mostra a figura.
• Certifique-se de que o cabo de alimentação não é danificado por rebarbas no buraco de passagem.

Instalar o dispositivo de solução

- Quando o número de unidades internas instaladas juntamente com a unidade externa for 16 ou menos

Por motivos de segurança, o aterramento deve ser realizado por um instalador qualificado.

Aterrar o cabo de alimentação

O padrão para o aterramento pode variar de acordo com a tensão nominal e o local de instalação do condicionador de ar.

Aterre o cabo de alimentação de acordo com as indicações na tabela seguinte.

Local de instalação\Condição de alimentação	A tensão de aterramento é inferior a 150 VA	tensão de aterramento é superior a 150 V
Umidade alta	É preciso realizar o procedimento de aterramento 3, (Incluindo no caso em que o disjuntor diferencial está instalado.)
Umidade média	Realize o procedimento de aterramento 3, (Nota 1)	É preciso realizar o procedimento de aterramento 3, (Incluindo no caso em que o disjuntor diferencial está instalado.)
Umidade baixa	Por motivos de segurança, realize o procedimento de aterramento 3, se possível. (Nota 2)

• O procedimento de aterramento deve ser realizado por um técnico especializado (com qualificação).
• Verifique se a resistência de aterramento é inferior a 100 Ω. Se instalar um disjuntor diferencial (capaz de cortar o circuito elétrico em um período de 0,5 segundos, em caso de curto circuito), a resistência de aterramento permitida deve ser de 30 \~ 500 Ω.

Nota 2) Procedimento de aterramento em local seco

- A resistência de aterramento deve ser inferior a 100 Ω. Mesmo no pior dos cenários, a resistência de aterramento deve ser inferior a 250 Ω.

Utilize o cabo de aterramento classificado de acordo com as especificações de cabos elétricos para a unidade externa.

* Se utilizar o terminal exclusivo para aterramento (quando o terminal de aterramento já estiver instalado na residência)

* Quando utilizar o aterramento do quadro de distribuição

Teste de estanqueidade e secagem a vácuo

Utilize ferramentas para R-410A, de forma a impedir a entrada de substâncias estranhas e resistir à pressão interna.

▶ Não retire o núcleo do orifício de enchimento.
Utilize gás nitrogênio para fazer o teste de estanqueidade, como mostra a figura.

H/P

Se aplicar uma pressão superior a 4,1 MPa, os tubos podem ser danificados. Aplique a pressão utilizando um regulador de pressão e fique atento à pressão do gás nitrogênio.

Depois de aplicar gás nitrogênio, utilize um regulador de pressão para verificar se ocorre alguma mudança de pressão.

Se houver alguma mudança de pressão, use água com sabão para verificar se existe algum vazamento e volte a verificar a pressão do gás nitrogênio.

Depois de verificar o primeiro vazamento de gás, mantenha uma pressão de 1,0 MPa para verificar se existem mais vazamentos de gás.

Realize um teste de vazamento de gás nitrogênio com a válvula de serviço da unidade externa fechada.
O carregamento de gás nitrogênio deve ser realizado a partir de ambos os lados (alta/baixa pressão).
- Se, em um curto espaço de tempo, os tubos forem enchidos com gás nitrogênio a uma pressão excessiva, estes podem ficar danificados. Certifique-se de utilizar um regulador para impedir a entrada de gás nitrogênio de alta pressão, acima de 4,1 MPa, no tubo.

Secagem a vácuo de tubos e unidades internas

Utilize ferramentas para R-410A, de forma a impedir a entrada de substâncias estranhas e resistir à pressão interna.
Utilize uma bomba de vácuo cuja capacidade seja inferior a -100,7 kPa (5 Torr).
Utilize a bomba de vácuo com uma válvula de retenção para impedir que o óleo bombeado returne quando a bomba de vácuo parar.
▶ Feche completamente a válvula de serviço do tubo do lado do gás na unidade externa.

* Se a pressão aumentar ao fim de 1 hora, significa que continua a existir água no interior do tubo ou que existe um vazamento.
* Se a temperatura ambiente no tubo de vácuo for baixa (inferior a 0 °C), pode ficar umidade no interior do tubo. Portanto, tome cuidado especial com a vedação dos tubos no inverno.

Vedação do tubo

Vedar os tubos de refrigerante e as juntas de derivação

Depois de verificar que não existem vazamentos de gás, é preciso vedar os tubos e as mangueiras.

Utilize um isolador de material EPDM que atenda às condições indicadas abaixo.

Item de teste Unidade Padrão
Densidade g/cm	3	0,048~0,096
Índice de alteração dimensional devido ao calor %	Inferior a -5
Taxa de absorção g/cm	3	Inferior a 0,005
Taxa de condução térmica W/m·K Inferior a 0,037
Fator de transpiração de umidade ng/(m	2·s·Pa) Inferior a 15
Grau de transpiração de umidade g/(m	2·24h) Inferior a 15
Dispersão de formaldeído mg/L	Não deve haver nenhuma
Taxa de oxigênio	%	Superior a 25

▶ Isole o tubo de gás e o tubo de líquido, levando em consideração a espessura do isolador em função do tamanho de cada tubo.
A condição padrão é: temperatura de 30 °C com uma umidade inferior a 85%. Caso a umidade seja superior, é preciso aumentar o tamanho em um grau, como indicado na tabela abaixo.

Tubo	Diâmetro externo		Isolador (refrigeração, aquecimento)				Observações
			General[30°C, 85%]		Umidade alta(30°C, acima de 85%)
			EPDM, NBR
	mm	pol.	mm	pol.	mm	pol.
Tubo de líquido	6,35~9,52	1/4~3/8	9	3/8	9	3/8	Temperatura de resistência ao calor superior a 120°C
	12,7~50,8	1/2~2	13	1/2	13	1/2
Tubo de gás	6,35	1/4	13	1/2	19	3/4
	9,52~25,4	3/8~1	19	3/4	25	1
	28,58~44,45	1 1/8~1 3/4	19	3/4	32	1 1/4
	50,8	2	25	1	38	1 1/2

* Ao aplicar vedação nos locais abaixo indicados e de acordo com as seguintes condições, utilize a mesma vedação aplicada em situações de umidade alta.

- Locais muito úmidos, como aqueles próximos da costa, de fontes termais, de lagos ou rios e em terrenos montanhosos (em que parte do edifício está coberto por terra e areia).

- Teto de restaurante, sauna, piscina, etc.

- Como o teto está frequentemente exposto à umidade, a refrigeração não produz qualquer efeito. (Por exemplo, um tubo instalado no corredor de um dormitório, em um estúdio ou perto de uma saída que se abre e fecha frequentemente.)

- O local onde o tubo foi instalado é muito úmido porque não existe um sistema de ventilação.

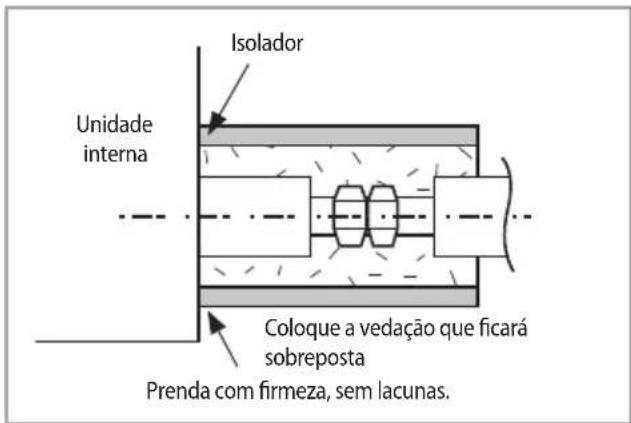

Vede o tubo de refrigerante

▶ Vede o tubo de refrigerante, a junta de derivação, o distribuidor e as partes de conexão dos tubos.

Se vedar os tubos, a água condensada não cairá.
▶ Verifique a existência de fissuras na vedação, na parte dobrada do tubo.

Vedar tubos Vedar tubos conectados atrás do kit EEV

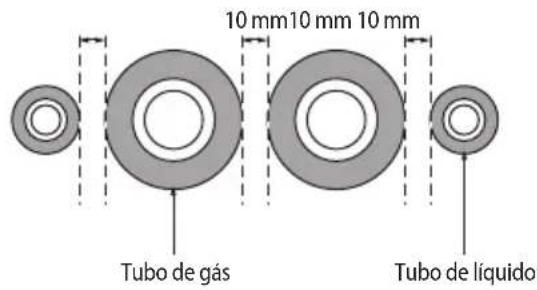

• Os materiais de vedação dos tubos de gás e líquido podem entrar em contato, porém, não podem exercer uma pressão excessiva.
• Se os tubos de gás e de líquido estiverem em contato, aumente a espessura da vedação em um grau.

• Quando instalar os tubos de gás e de líquido, deixe um espaço de, no mínimo, 10 mm entre eles.
• Se os tubos de gás e de líquido estiverem em contato, aumente a espessura da vedação em um grau.

• Instale a vedação sem quaisquer lacunas ou fissuras e utilize fita adesiva na parte de conexão para impedir a entrada de umidade.
• Se o tubo de refrigerante estiver exposto à luz solar direta, envolva-o com fita isolante. (Quando envolver o tubo com fita, tenha cuidado para não reduzir a espessura da vedação.)
• Instale o tubo de refrigerante assegurando-se de que a vedação não fique menos espessa na parte de curvatura ou no suporte do tubo.
• Se a espessura da vedação for reduzida, reforce a espessura com vedação adicional.

Vedação do tubo

Vede o distribuidor

▶ Fixe o distribuidor utilizando uma amarração para cabos e tape a parte conectada.

▶ Vede o distribuidor e a parte soldada, e envolva a parte conectada com fita adesiva isolante para impedir a formação de condensação.

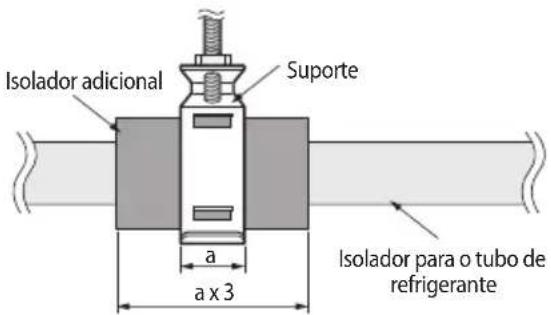

Depois de vedar o distribuidor, fixe-o com um suporte.

Vede a junta de derivação

▶ Fixe com firmeza o isolador fornecido com a junta de derivação ao isolador adquirido separadamente. Envolva a parte conectada utilizando um isolador (item adquirido separadamente) com espessura mínima de 10 mm.
- ffUtilize um material de isolamento que suporte uma temperatura até 120 °C. Envolva a secção de derivação com um material de isolamento de uma espessura mínima de 10 mm.

A espessura do isolador (item adquirido separadamente) deve ser superior a 10 mm.

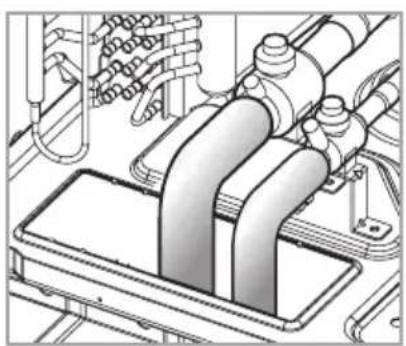

Vedar o tubo que se encontra no interior da unidade externa

Utilizando um isolador de tubos, vede toda a parte do tubo que se encontra no interior da unidade externa até à válvula de serviço.
▶ Vede a lacuna existente entre o tubo no interior da unidade externa e o isolador. Os pingos de chuva e as gotas de orvalho podem penetrar na lacuna existente entre o tubo e a vedação da unidade externa instalada no exterior.
▶ Retire a tampa do tubo e só volte a colocá-la quando terminar a vedação. Só abra um buraco de passagem onde o tubo será instalado. Se abrir um buraco de passagem desnecessariamente, volte a fechá-lo. Se não o fizer, pequenos animais, como esquilos e ratos, podem entrar na unidade pelo buraco de passagem e provocar danos.

H/P

O refrigerante R-410A é refrigerante misturado. Adicione apenas refrigerante líquido. (Utilize a bomba de refrigerante na posição vertical.)
▶ Meça a quantidade de refrigerante com base no comprimento do tubo do lado do líquido. Adicione a quantidade de refrigerante estabelecida utilizando uma balança.

Instalação simples

▶ Abra a válvula do manômetro que está conecta à válvula de serviço do lado do líquido e adicione o refrigerante.
Se não conseguir adicionar todo o refrigerante necessário enquanto a unidade externa estiver parada, abra a válvula de serviço do lado do gás e do lado do líquido. Em seguida, adicione o refrigerante restante, pressionando a tecla para adicionar refrigerante na PCB da unidade externa.

Instalação em módulo

▶ Abra a válvula do manômetro que está conecta à válvula de serviço do lado do líquido e adicione o refrigerante.
Se não conseguir adicionar todo o refrigerante necessário enquanto a unidade externa estiver parada, abra a válvula de serviço do lado do gás e do lado do líquido. Em seguida, adicione o refrigerante restante, pressionando a tecla para adicionar refrigerante na PCB da unidade externa.
Se utilizar a função de carregamento de refrigerante da PCB, a unidade externa começará a funcionar e carregar o refrigerante. Nesse momento, é preciso utilizar o manômetro conectado ao tubo do lado do gás para a refrigeração e a porta de carregamento no manômetro para o aquecimento.

• Abra completamente a válvula de serviço do lado do gás e do lado do líquido após carregar o refrigerante. (Se utilizar o condicionador de ar com a válvula de serviço fechada, podem ocorrer danos em peças importantes.)
• Use equipamento de segurança quando carregar refrigerante.
• Não carregue o refrigerante enquanto estiver ajustando ou controlando outros produtos, como unidades internas ou kits EEV.
• Se carregar o refrigerante com o gabinete frontal aberto, tenha muito cuidado com o ventilador na parte superior do produto para evitar lesões corporais.
• Quando se registrar uma temperatura ambiente baixa no inverno, não aqueça o recipiente para refrigerante de modo a acelerar o processo de carregamento. Há risco de explosão.
• Esteja atento a possíveis vazamentos de refrigerante quando conectar o manômetro à porta de carregamento de refrigerante para o aquecimento.
• Feche a válvula do recipiente para refrigerante imediatamente após o carregamento do refrigerante. Caso contrário, pode haver uma alteração na quantidade total de refrigerante.

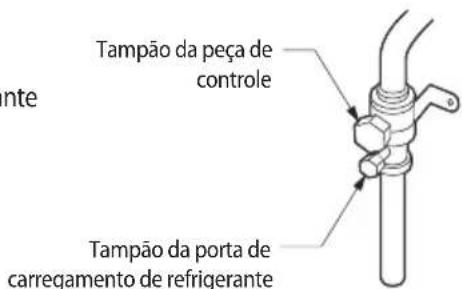

Utilizar a válvula de serviço do lado do gás

▶ Depois do carregamento do refrigerante, feche todos os tampões, como mostra a figura.
▶ O torque de aperto para o tampão da porta de carregamento de refrigerante é de 10 \~ 12 N·m
▶ O torque de aperto para o tampão da peça de controle é de 20 \~ 25 N·m
▶ Torque de abertura/fechamento para a válvula

- Superior a ∅19,05 mm: 10 N·m

Passo Conteúdo apresentado Display
Na entrada de alimentação inicial	Display de segmentos para verificação	SEG 1 SEG	2 SEG 3 SEG 4
		“8” “8” “8” “8”
Ao configurar a comunicação entre as unidades internas e externas (atribuição de endereço)	Número de unidades internas conectadas	SEG 1 SEG	2 SEG 3 SEG 4
		“A” “d”		Número de unidades comunicadas * Consultar “Modo de visualização” para obter informações sobre endereços de comunicação
Após a configuração de comunicação (situação normal)	Endereço de transmissão/ recepção	SEG 1 SEG	2 SEG 3 SEG 4
		I/U: “A”MCU: “C”	I/U: “0”MCU: “1”	Endereço de recepção(em números decimais)

* I/U: Unidade interna

Configurar o interruptor de opções e a função das teclas da unidade externa

Definição dos interruptores de opções da unidade exterior: TIPO A

Interruptor	Configuração		Função	Observações
SW51/SW52			Definição do número total de unidades interiores instaladasSW51: Dígito das dezenas, SW52: Dígito das unidades	A definição só pode ser efectuada a partir da unidade exterior principal (subunidade: definição não é necessária)Ex.:) Se estiverem instaladas 12 unidades interiores → SW51: 1, SW52: 2
SW53	K6	Ligado	Activar a restrição de potência máxima para a refrigeração	Restringe o aumento excessivo da potência durante o funcionamento de unidades interiores de pouca capacidade
		Desligado	Desactivar a restrição de potência máxima para a refrigeração	-
	K7	K8	Seleção do endereço da unidade exterior
	Ligado	Ligado	Endereço da unidade exterior: N.o 1	Unidade principal
	Ligado	Desligado	Endereço da unidade exterior: N.o 2	Subunidade 1
	Desligado	Ligado	Endereço da unidade exterior: N.o 3	Subunidade 2
	Desligado	Desligado	Endereço da unidade exterior: N.o 4	Subunidade 3
SW57			Definição do número total de MCU ligados	A definição só pode ser efectuada a partir da unidade principal.Ex.:) Se estiverem instalados 3 MCU → SW57:3,Se estiverem instalados 10 MCU→ SW57:A

Configurar o interruptor de opções e a função das teclas da unidade externa

Definição dos interruptores de opções da unidade exterior: TIPO B

▶ Definição de opção de instalação exterior

Passo Botão Ecrã Descrição Nota
Endereço da unidade exterior
Passo1	Ecrã da unidade exterior	od nd	Definição necessária -
Passo2	Carregue em (K1+K2) durante 2 segundos	od 00	Endereço da unidade para combinação do módulo	00: Unidade principal
	K4 x 1 vez 01: Subunidade 1	dd 01
	K4 x 2 vezes 02: Subunidade 2	dd 02
	K4 x 3 vezes 03: Subunidade 3	dd 03
Passo3	Se for unidade principal, ir para o passo4.Caso contrário, carregue no botão K2 durante 2 segundos para guardar e sair (o sistema será reposto)
Quantidade de unidades interiores
Passo4	Carregue em K1 Pronto	para definir 00
Passo5	K2 x n vezes	-à X0	Dígito das dezenas (0 ~ 6)	Ex.:) 03: 3 unidades64: 64 unidades
	K4 x n vezes	-à 0X	Dígito das unidades (0 ~ 9)
	*K4: Carregue durante 2 segundos – detecção automática da quantidade de unidades interiores
Passo6	Se for o modelo de recuperação de calor, vá para o passo 7.Caso contrário, carregue no botão K2 durante 2 segundos para guardar e sair (o sistema será reposto)
Quantidade de MCU * Apenas modelo de recuperação de calor
Passo7	Carregue em K1 Pronto	para definir 00
Passo8	K2 x n vezes	nC X0	Dígito das dezenas (0 ~ 1)	Ex.:) 03: 3 unidades16: 16 unidades
	K4 x n vezes	nC 0X	Dígito das unidades (0 ~ 9)
	*K4: Carregue durante 2 segundos – detecção automática da quantidade de MCU
Passo9	K2: longo Guardar Reiniciar	Ad 00
* Carregue em K1 durante 2 segundos para sair sem guardar, independentemente do passo da definição.

Configurar o interruptor de opções e a função das teclas da unidade externa

Instalar e configurar a opção com interruptor de pressão e explicação das funções

Configurar a opção

1. Pressione sem soltar K2 para acessar a configuração da opção. (Apenas disponível com o funcionamento interrompido.)

- Se acessar a configuração da opção, o display mostra o seguinte. (Se tiver definido "Funcionamento de emergência em caso de avaria do compressor", 1 ou 2 é exibido em Seg 4,)

- Seg 1 e Seg 2 exibem o número da opção selecionada.

- Seg 3 e Seg 4 exibem o número do valor definido para a opção selecionada.

1. Se tiver acessado a configuração da opção, é possível pressionar brevemente o interruptor K1 para ajustar o valor de Seg 1 e Seg 2 e, em seguida, selecionar a opção desejada. (Consulte as páginas 73 \~ 75 para saber qual é o número Seg da função para cada opção.)

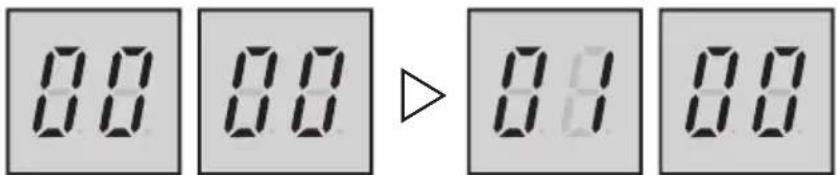

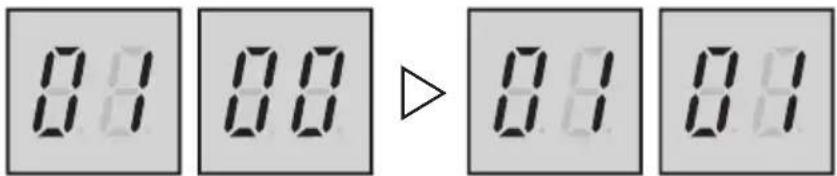

Exemplo:

1. Se tiver selecionado a opção desejada, é possível pressionar brevemente o interruptor K2 para ajustar o valor de Seg 3 e Seg 4 e, em seguida, alterar a função para a opção selecionada. (Consulte as páginas 73 \~ 75 para saber qual é o número Seg da função para cada opção.)

Exemplo:

1. Depois de selecionar a função para as opções, pressione sem soltar o interruptor K2 durante 2 segundos. O valor editado da opção será salvo quando todos os segmentos começarem a piscar no display e o modo de rastreamento se iniciar.

O valor editado da opção não será salvo se a configuração de opções não for concluída, conforme explicado na instrução acima.

* Durante a configuração da opção, é possível pressionar sem soltar o botão K1 para redefinir o valor para a configuração anterior.

* Se desejar redefinir a configuração para o padrão de fábrica, pressione sem soltar o botão K4 no modo de configuração da opção.

- Se pressionar sem soltar o botão K4, a configuração voltará para o padrão de fábrica, mas isso não significa que será salva. Pressione sem soltar o botão K2, Quando os segmentos mostrarem que o modo de rastreamento foi iniciado, a configuração será salva.

Item opcional SEG1	SEG2	SEG3	SEG4	Função da opção Observações
Funcionamento de emergência em caso de avaria do compressor	0	0	0	0	Desativada (padrão de fábrica)		O erro E560 ocorre quando todos os compressores estiverem definidos para estado de avaria.
			0	1	Configurar compressor 1 para estado de avaria
			0	2	Configurar compressor 2 para estado de avaria
Correção da capacidade de refrigeração	0	1	0	0	7-9 (Predefinição de fábrica no caso de PBA tipo A)		Temperatura de evaporação pretendida (°C).(Se estiver definido um valor de temperatura baixa, a temperatura da descarga de ar da unidade interna diminui.)
			0	1	5-7 (Predefinição de fábrica no caso de PBA tipo B)
			0 2 9-11
			0 3 10-12
			0 4 11-13
			0 5 12-14
			0 6 13-15
Correção da capacidade de aquecimento	0	2	0 0 3,0 (padrão de fábrica)				Alta pressão pretendida (MPa).(Se estiver definido um valor de baixa pressão, a temperatura da descarga de ar da unidade interna diminui.)
			0 1 2,5
			0 2 2,6
			0 3 2,7
			0 4 2,8
			0 5 2,9
			0 6 3,1
			0 7 3,2
			0 8 3,3
Taxa de restrição de corrente	0	3	0 0 100% (padrão de fábrica)				Se a opção de restrição estiver definida, o desempenho da refrigeração e do aquecimento pode diminuir.
			0 1 95 %
			0 2 90 %
			0 3 85 %
			0 4 80 %
			0 5 75 %
			0 6 70 %
			0 7 65 %
			0 8 60 %
			0 9 55 %
			1 0 50 %
			1 1 Sem restricão
Intervalo de coleta de óleo	0	4	0 0 Padrão de fábrica
			0 1 Encurta o intervalo em 1/2
Temperatura para acionar a operação de descongelamento	0	5	0 0 Padrão de fábrica
			0	1	Aplicar configuração se o produto estiver sendo instalado em uma área com muita umidade como, por exemplo, próximo de um rio ou de um lago
Correção da velocidade do ventilador da unidade externa	0	6	0 0 Padrão de fábrica
			0	1	Aumento da velocidade do ventilador		Aumentar a velocidade do ventilador da unidade externa para o valor máximo

Configurar o interruptor de opções e a função das teclas da unidade externa

Item opcional SEG1	SEG2	SEG3	SEG4	Função da opção Observações
Modo Silent (Silencioso) para a noite	0	7	0 0	Desativada (padrão de fábrica)			Activa o modo Silent (Silencioso) para a noite (funciona automaticamente consoante a temperatura).No entanto, se o módulo de interface de contacto externo (MIM-B14) for utilizado, pode aceder ao modo Silent (Silencioso) através do sinal de contacto.
			0 1	NÍVEL 1 / Auto
			0 2	NÍVEL 2 / Auto
			0 3	NÍVEL 3 / Auto
			0 4	NÍVEL 1 / Contacto externo
			0 5	NÍVEL 2 / Contacto externo
			0 6	NÍVEL 3 / Contacto externo
Configuração da condição de altura elevada	0	8	0 0	Desativada (padrão de fábrica)
			0	1	Nível 1 de tipo de diferença de altura 1 (unidade interna em uma posição mais baixa do que a unidade externa)		Se a unidade externa estiver 40 ~ 80 m acima da unidade interna
			0	2	Nível 2 de tipo de diferença de altura 1 (unidade interna em uma posição mais baixa do que a unidade externa)		Se a unidade externa estiver 80 m acima da unidade interna
			0	3	Tipo de diferença de altura 2 (unidade externa em uma posição mais baixa do que a unidade interna)		Se a unidade interna estiver 30 m acima da unidade externa
Configuração da condição de tubulação extensa (a configuração não será necessária se a condição de altura elevada estiver definida)	0	9	0 0	Desativada (padrão de fábrica)
			0 1	NÍVEL 1			Se o comprimento equivalente da unidade interna mais distante da unidade externa for entre 100 ~ 170 m
			0 2	NÍVEL 2			Se o comprimento equivalente da unidade interna mais distante da unidade externa tiver mais de 170 m
Definição de poupança de energia (PBA tipo A)	1	0	0	0	Desactivada (predefinição de fábrica)
			0	1	Activada		O modo de poupança de energia é activado quando a temperatura ambiente atinge a temperatura pretendida durante o funcionamento do modo de aquecimento.
Operação do controlo de energia (PBA tipo B)	1	0	0	0	Básico (predefinição de fábrica)		Opção de controlo de energia de sequência de operação designada*Ao operar no modo de poupança de energia, a potência pode diminuir em relação ao modo de operação normal
			0	1	Poupança de energia
			0	2	Alimentação
Endereço de canal 1 3			A	U	Configuração automática (padrão de fábrica)		Endereço para classificar o produto a partir de controle de nível superior (DMS, S-NET 3, etc.)
			0 ~ 15		Configuração manual para canal 0 ~ 15
Controle de prevenção do acúmulo de neve	1	4	0 0	Habilitado	(padrão de fábrica)		Durante o acúmulo de neve, o ventilador pode girar mesmo quando a unidade não estiver em funcionamento
			0 1		Desabilitado
Opção não utilizada	1	5	0	0	Opção não utilizada		Opção não utilizada por este modelo
Opção não utilizada	1 6 0		0 Opção não utilizada		Opção não utilizada por este modelo
Funcionamento rápido	1		7	0	0	Desactivada (predefinição de fábrica)	Ao activar esta definição, o aparelho de ar condicionado irá arrefecer/ aquecer mais rapidamente no arranque inicial.Contudo, esta função não funcionará se estiver activada a definição de condição de altura elevada ou de tubagem extensa.
				0 1 Activada
Restrição de capacidade máxima(PBA tipo B)	1		8	0	0	Activada (predefinição de fábrica)	Restringe o aumento excessivo da potência durante o funcionamento de unidades interiores de pouca capacidade
				0	1 Desactivada
Bombagem de fuga de gás(PBA tipo B)	1		9	0	0	Desactivada (predefinição de fábrica)	Se houver fuga de gás, deve entrar na operação de bombagem.
				0 1 Activada

Configurar o interruptor de opções e a função das teclas da unidade externa

Configurar o funcionamento das teclas e verificar o modo de visualização com o interruptor de pressão

K1K2K3K4

Controle K1 Funcionamento da TECLA Indicação no segmento
Pressionar sem soltar 1 vez	Operação de teste automática “K” “K” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)

K1 (número de vezes que é pressionada)	Funcionamento da TECLA Indicação no segmento
1 vez	Carregamento de refrigerante no modo de aquecimento	“K”“1”“BLANK”(EM BRANCO)“BLANK”(EM BRANCO)
2 vezes Operação de teste no modo de aquecimento “K” “2” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
3 vezes	Bombeamento no modo de aquecimento (endereço da unidade externa 1)	“K”“3”“BLANK” (EM BRANCO) “1”
4 vezes	Bombeamento no modo de aquecimento (endereço da unidade externa 2)	“K”“3”“BLANK” (EM BRANCO) “2”
5 vezes	Bombeamento no modo de aquecimento (endereço da unidade externa 3)	“K”“3”“BLANK” (EM BRANCO) “3”
6 vezes	Bombeamento no modo de aquecimento (endereço da unidade externa 4)	“K”“3”“BLANK” (EM BRANCO) “4”
7 vezes	Secagem a vácuo (endereço da unidade externa 1)	“K”“4”“BLANK” (EM BRANCO) “1”
8 vezes	Secagem a vácuo (endereço da unidade externa 2)	“K”“4”“BLANK” (EM BRANCO) “2”
9 vezes	Secagem a vácuo (endereço da unidade externa 3)	“K”“4”“BLANK (EM BRANCO) “3”
10 vezes	Secagem a vácuo (endereço da unidade externa 4)	“K”“4”“BLANK” (EM BRANCO) “4”
11 vezes	Secagem a vácuo (todas as unidades externas)	“K”“4”“BLANK” (EM BRANCO) “A”
12 vezes	Desativar funcionamento das teclas	-
K2 (número de vezes que é pressionada)	Funcionamento da TECLA Indicação no segmento
1 vez	Carregamento de refrigerante no modo de refrigeração	“K”“5”“BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
2 vezes Operação de teste no modo de refrigeração “K” “6” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
3 vezes	Bombeamento de todas as unidades no modo de refrigeração	“K” “7” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
4 vezes	H/R: verificar a conexão dos tubosH/P: configuração automática do modo de funcionamento (refrigeração/aquecimento) para operação de teste	“K” “8” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
5 vezes Verificar a quantidade de refrigerante		“K” “9” X X (a apresentação dos últimos dois dígitos pode variar dependendo do progresso da operação)
6 vezes Modo de descarga de tensão do DC LINK “K” “A” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
7 vezes Operação de descongelamento forçado “K” “B” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
8 vezes Coleta de óleo forçada “K” “C” “BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
9 vezes	Verificar compressor do inversor 1	“K”“D”“BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
10 vezes	Verificar compressor do inversor 2	“K”“E”“BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
11 vezes	Verificar ventilador 1	“K”“F”“BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
12 vezes	Verificar ventilador 2	“K”“G”“BLANK” (EM BRANCO) “BLANK” (EM BRANCO)
13 vezes	Desativar funcionamento das teclas	-

* Durante "Modo de descarga de tensão do DC LINK", a tensão de INV1 e INV2 aparece alternadamente.
* Mesmo com a alimentação da unidade externa desligada, pode ser perigoso tocar na PCB do inversor e na PCB do ventilador porque ambas recebem CC de alta tensão.
* Antes de substituir/consertar a PCB, desligue a energia e aguarde até que a tensão CC seja descarregada. (Aguarde durante mais de 15 minutos para que descarregue naturalmente.)
* Se ocorrer algum erro, é porque "Modo de descarga de tensão do DC LINK" pode não ter sido eficaz. Especialmente em caso de ocorrência dos erros E464 e E364, o elemento elétrico pode ficar danificado por um incêndio e, portanto, "Modo de descarga de tensão do DC LINK" não deve ser utilizado.

K3 (número de vezes que é pressionada)	Funcionamento da TECLA Indicação no segmento
1 vez	Configuração de inicialização (reiniciar)	Igual ao estado inicial

Configurar o interruptor de opções e a função das teclas da unidade externa

K1K2K3K4

K4 (número de vezes que é pressionada)	Funcionamento da TECLA	Indicação no segmento
		SEG 1	SEG2, 3, 4
1 vez Modelo de unidade externa 1			AM160*XV*** → Off, 1, 6
2 vezes Frequência do comando (compressor 1) 2			120 Hz → 1, 2, 0
3 vezes Frequência do comando (compressor 2) 3			120 Hz → 1, 2, 0
4 vezes Alta pressão (MPa) 4			1,52 MPa → 1, 5, 2
5 vezes Baixa pressão (MPa) 5			0,43 MPa → 0, 4, 3
6 vezes Temperatura de descarga (compressor 1) 6			87 °C → 0, 8, 7
7 vezes Temperatura de descarga (compressor 2) 7			87 °C → 0, 8, 7
8 vezes Temperatura do IPM (compressor 1) 8			87 °C → 0, 8, 7
9 vezes Temperatura do IPM (compressor 2) 9			87 °C → 0, 8, 7
10 vezes Valor de sensor CT (compressor 1) A			2 A → 0, 2, 0
11 vezes Valor de sensor CT (compressor 2) B			2 A → 0, 2, 0
12 vezes Temperatura de sucção	C		-42 °C → -, 4, 2
13 vezes Temperatura de saída do CONDENSADOR D			-42 °C → -, 4, 2
14 vezes Temperatura do tubo de líquido	E		-42 °C → -, 4, 2
15 vezes Temperatura TOP (compressor 1) F			-42 °C → -, 4, 2
16 vezes Temperatura TOP (compressor 2)	G		-42 °C → -, 4, 2
17 vezes Temperatura externa	H		-42 °C → -, 4, 2
18 vezes Temperatura de entrada EVI	I		-42 °C → -, 4, 2
19 vezes Temperatura de saída EVI	J		-42 °C → -, 4, 2
20 vezes Posição EEV1 principal	K		2000 posições → 2, 0, 0
21 vezes Posição EEV2 principal	L		2000 posições → 2, 0, 0
22 vezes Posição EVI EEV	M		300 posições → 3, 0, 0
23 vezes Posição HR EEV	N		300 posições → 3, 0, 0
24 vezes Posição do ventilador (SSR ou BLDC)	O		13 posições → 0, 1, 3
25 vezes Frequência de corrente (compressor 1) P			120 Hz → 1,2,0
26 vezes Frequência de corrente (compressor 2) Q			120 Hz → 1,2,0
27 vezes Temperatura de sucção 2 (H/R)	R		-42 °C → -, 4, 2
28 vezes Endereço da unidade interna principal	S		Unidade interna principal não selecionada → BLANK (EM BRANCO), N, DSe a unidade interna N.º1 for selecionada como unidade principal → 0, 0, 1

K4 (número de vezes que é pressionada)Pressione sem soltar K4 para acessar a configuração	Conteúdo apresentado	Indicação no segmento
		página 1	página 2
1 vez Versão principal MAIN Versão (ex. 1412)
2 vezes Versão do hub HUB Versão (ex. 1412)
3 vezes Versão do inversor 1 INV1 Versão (ex. 1412)
4 vezes Versão do inversor 2 INV2 Versão (ex. 1412)
5 vezes Versão do ventilador 1 FAN1 Versão (ex. 1412)
6 vezes Versão do ventilador 2 FAN2 Versão (ex. 1412)
7 vezes Versão do EEP	EEP	Versão (ex. 1412)
8 vezes	Endereço das unidades atribuído automaticamente	AUTO	SEG1	SEG2	SEG3, 4
			Unidade interna: “A”MCU: “C”	Unidade interna: “0”MCU: “1”	Endereço (ex.: 07)
9 vezes	Endereço das unidades atribuído manualmente	MANU	SEG1	SEG2	SEG3, 4
			Unidade interna: “A”	Unidade interna: “0”	Endereço (ex.: 15)

Verificações a fazer depois de terminar a instalação

1. Antes de ligar o aparelho, utilize o medidor de resistência de isolamento de CC de 500 V para medir o terminal de alimentação (trifásico: R, S, T / monofásico: L, N) e a ligação à terra da unidade exterior.

- A medição deve ser superior a 30 MΩ.

1. Antes de ligar o aparelho, utilize um voltímetro e um multímetro para verificar a tensão e a fase.

- Terminal R, S, T, N: verifique se a voltagem é 380 V entre os fios (R-S, S-T, T-R) e 220 V entre as fases (R-N, S-N, T-N) antes de ligar o interruptor.

- Nunca realize a medição do terminal de comunicação, de modo a não danificar o circuito de comunicação.

- Utilize um medidor geral de circuitos elétricos para verificar a ocorrência de curtos-circuitos no terminal de comunicação.

1. Verifique se as unidades internas R-410A estão conectadas.

2. Se a fase N não estiver correctamente ligada à fase R, S e T, o controlo de protecção de sobretensão entra em acção e corta a alimentação da PCI (placa de circuito impresso). Verifique a ligação do cabo de alimentação da fase N se a PCI não ligar.

3. Verifique o seguinte após a conclusão da instalação.

Trabalhos de instalação	Unidade externa	Verificou a superfície externa e o interior da unidade externa?Existe alguma possibilidade de curto-circuito devido ao calor produzido por uma unidade externa?O local é bem ventilado e assegura o espaço necessário para a manutenção?A unidade externa está devidamente fixa para suportar qualquer força exterior?
	Unidade interna	Verificou a superfície externa e o interior da unidade interna?Existe espaço suficiente para a manutenção?Verificou se a unidade interna está bem fixa, instalada na horizontal e nivelada?
Trabalhos no tubo de refrigerante		Escolheu os tubos corretos?As válvulas de líquido e gás estão abertas?O número total de unidades internas conectadas encontra-se dentro do permitido?O comprimento e a diferença de altura entre os tubos de refrigerante estão dentro dos intervalos permitidos?As juntas de derivação estão corretamente instaladas?Verificou a conexão dos tubos de líquido e de gás?Escolheu o isolador correto para os tubos e vedou-os corretamente?Vedou os tubos e a parte de conexão corretamente?A quantidade de refrigerante adicional foi pesada corretamente? (É preciso registrar a quantidade de refrigerante adicional na folha de registros de manutenção colocada no interior da unidade externa.)
Trabalhos no tubo de drenagem		Verificou se os tubos de drenagem das unidades internas e externas estão conectados entre si?Concluiu o teste de drenagem?O tubo de drenagem está devidamente vedado?
Ligações elétricas		O cabo de alimentação e o cabo de comunicação estão bem apertados na placa do terminal, de acordo com o torque de aperto especificado?Verificou se existe uma conexão cruzada dos cabos de alimentação e de comunicação?Realizou o procedimento de aterramento 3 na unidade externa?Utilizou um cabo bipolar (e não um cabo multipolar) como cabo de comunicação?O comprimento do cabo está dentro do intervalo permitido?O percurso da fiação está correto?
Configuração de endereço		Os endereços das unidades internas e externas foram definidos corretamente?Os endereços das unidades internas e externas foram definidos corretamente? (Em caso de utilização de vários controles remotos.)
Opção		Se existir possibilidade de vibração da unidade externa, verifique se a estrutura antivibração está instalada corretamente.

Inspeção e operação de teste

Precauções a ter antes da operação de teste

• Se a temperatura externa for baixa, ligue a alimentação principal durante 6 horas antes de executar a operação de teste.
• Se executar a operação de teste imediatamente depois de ter ligado a alimentação principal, as peças no interior do produto podem ficar seriamente danificadas.
• Não toque no tubo de refrigerante durante ou imediatamente após a execução da operação de teste.
• O tubo de refrigerante pode ficar quente ou frio durante ou imediatamente após a execução da operação de teste, dependendo do estado do refrigerante que corre pelo tubo de refrigerante, pelo compressor e por outras partes do ciclo de refrigerante.
• Não utilize o produto sem o painel ou as grades de proteção.
• Existe risco de lesões corporais causadas pela rotação ou aquecimento das peças ou por peças de alta tensão.
• Não desligue a alimentação principal imediatamente depois de ter interrompido a execução da operação de teste.
• Aguarde pelo menos 5 minutos antes de desligar a alimentação principal. Caso contrário, podem ocorrer vazamentos de água ou outros problemas.
• Conecte todas as unidades internas e a fonte de alimentação da unidade externa e depois realize a configuração de endereçamento automático. Realize a configuração de endereçamento automático até mesmo depois de mudar a PCB da unidade interna.

Inspeção antes de executar a operação de teste automática

1. Verifique os cabos de alimentação e de comunicação das unidades internas e externas.
2. Ligue a unidade externa 6 horas antes de executar a operação de teste para pré-aquecer a resistência do cárter.
3. Antes de ligar o aparelho, utilize um voltímetro e um multímetro para verificar a tensão e a fase.
4. Terminal R, S, T, N: verifique se a voltagem é 380 V entre os fios (R-S, S-T, T-R) e 220 V entre as fases (R-N, S-N, T-N).
5. Ao ligar o aparelho, a unidade externa executa o rastreamento para verificar a conexão da unidade interna e outras funções opcionais.
6. Anote as incidências da instalação no relatório de histórico de manutenção que se encontra na parte da frente de caixa de controle.

- Ligue a unidade externa 6 horas antes de executar a operação de teste automática para pré-aquecer a resistência do cárter.

6. Intervalo garantido da operação de teste automática

Para realizar uma avaliação precisa, é preciso executar a operação de teste automática nas condições de temperatura interna/externa abaixo indicadas.

• Durante a execução da operação de teste automática, o produto seleciona automaticamente o modo de refrigeração ou de aquecimento e funciona no modo selecionado.
• No intervalo de temperatura marcado por um padrão de linha entrecortada, o controle de proteção do sistema pode ser ativado durante o funcionamento. (Se o controle de proteção do sistema estiver ativado, pode ser difícil obter uma avaliação precisa após a operação de teste automática.)
• Quando a temperatura estiver fora do intervalo garantido, a precisão da avaliação da operação de teste automática pode diminuir próximo da linha divisória.

Operação de teste automática

1. Se a operação de teste automática não for concluída, a operação normal será impedida.

2. Se a operação de teste automática não for concluída, UP (UnPrepared) (Não preparado) será exibido no segmento após a verificação da comunicação e o funcionamento do compressor ficará restringido. (O modo UP será automaticamente desativado quando a operação de teste automática for concluída.)

3. A operação de teste automática pode demorar de 20 minutos a no máximo 2 horas, dependendo do estado de funcionamento do produto.

4. Durante a operação de teste automática, podem ouvir-se ruídos resultantes da inspeção das válvulas. (Se ruídos anormais forem constantes, inspecione o produto.)

5. Se ocorrer algum erro durante a operação de teste automática, verifique o código de erro e tome as medidas adequadas.

6. Se o erro E503, E505 ou E506 ocorrer, consulte as próximas duas páginas.

7. Se for necessário efetuar uma inspeção ou se ocorrerem outros erros, consulte o manual de assistência.

8. Quando a operação de teste automática for concluída, utilize o S-NET Pro ou o S-CHECKER para emitir um relatório de resultados.

9. Se houver algum item com a indicação "inspeção necessária" no relatório de resultados, consulte o manual de assistência para decidir que outras ações devem ser tomadas.

10. Depois de tomar as medidas adequadas nos itens com a indicação "inspeção necessária", volte a executar a operação de teste automática.

11. Faça as seguintes verificações executando a operação de teste (refrigeração/aquecimento).

12. Verifique se a refrigeração/aquecimento funcionam normalmente.

13. Controle individual de uma unidade interna: Verifique a direção do fluxo de ar e a velocidade do ventilador.
14. Verifique se as unidades internas e externas emitem ruídos de funcionamento anormais.
15. Verifique se a drenagem da unidade interna é realizada adequadamente durante a refrigeração.

16. Utilize o S-NET Pro para verificar o estado de funcionamento em detalhe.

17. Explique ao usuário como o condicionador de ar deve ser utilizado, de acordo com as instruções do manual do usuário.

18. Entregue o manual de instalação para que o cliente o guarde.

- Feche as partes superior e inferior do gabinete da unidade externa durante o funcionamento. Se utilizar a unidade com o gabinete frontal aberto, o produto pode ficar danificado e pode não ser possível obter dados precisos do S-NET Pro.

Inspeção e execução da operação de teste

Medidas a tomar se o erro E503 ocorrer (se a indicação “inspeção necessária” aparecer no relatório de resultados do S-NET Pro)

* Sintomas de funcionamento anormal da válvula de 4 vias

• O ruído do gás refrigerante aumenta durante o funcionamento do compressor e a temperatura do tubo de entrada (H/P: sucção, H/R: sucção 2) mantém-se acima dos 10 °C quando comparada com a temperatura de saturação de baixa pressão.
• A temperatura de entrada/saída de evaporação mantém-se abaixo de 0 °C durante o aquecimento.

* Sintomas de funcionamento anormal da EEV principal

- Erro no controle do grau de superaquecimento do compressor de entrada durante o aquecimento.

: Se ocorrer algum erro de funcionamento enquanto a EEV estiver totalmente aberta, o grau de superaquecimento previsto [1 °C] não pode ser assegurado [abaixo de 0 °C] e a temperatura de descarga do compressor será baixa.
: Se ocorrer algum erro de funcionamento enquanto a EEV estiver totalmente fechada, a pressão baixa diminui e o grau de superaquecimento no compressor de entrada aumenta excessivamente.

• Se for necessário detectar a válvula de serviço, a unidade externa correspondente apresenta o erro.
• Se for necessário detectar a válvula de serviço, o modo de detecção automática é interrompido. Durante a detecção da válvula de serviço, verifique as válvulas de serviço dos tubos de gás e de líquido.
• Quando for necessário detectar a válvula de 4 vias e a EEV principal, execute a operação de teste para aquecimento durante mais de 1 hora e analise os dados para verificar se existe algum problema.
• Se houver formação de gelo na unidade externa ou se a unidade externa estiver funcionando no modo de descongelamento, pode ser difícil detectar algum problema em condições normais. Nesse caso, execute a operação de teste para aquecimento durante mais de 1 hora.
• Se o funcionamento estiver fora do intervalo garantido, pode ocorrer um erro mesmo que não haja qualquer problema com o produto.

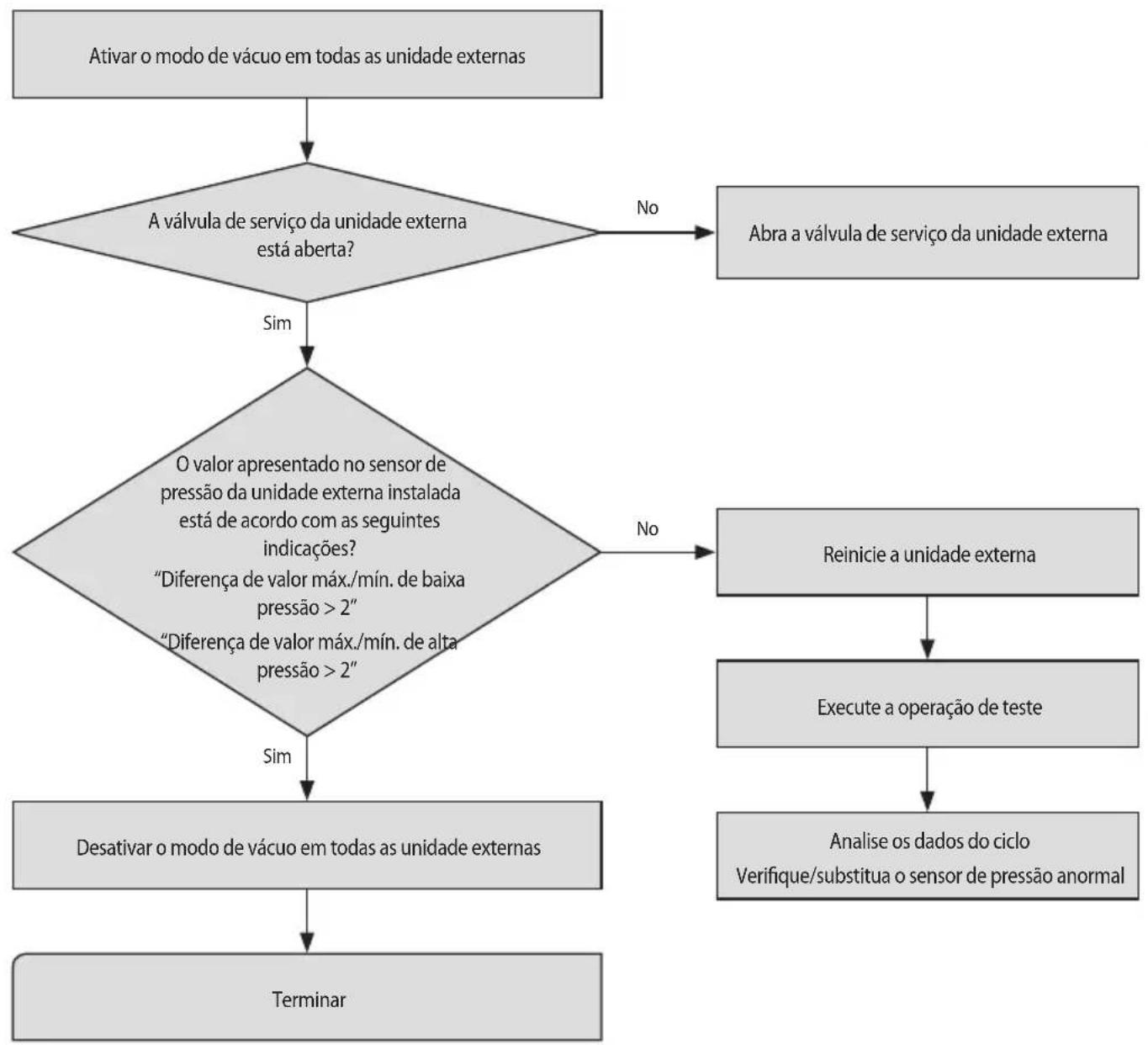

• Se a operação de teste automática do sensor de pressão for executada antes que a pressão da unidade externa seja estabilizada (momento em que a diferença entre alta e baixa pressão é praticamente nula), pode ocorrer um erro mesmo que não haja qualquer problema com o produto.
• Se for necessário detectar o sensor de pressão, todas as unidades externas apresentam o erro.
• Se for necessário detectar o sensor de pressão, o modo de operação de teste automática é interrompido.
• Para verificar se o sensor de pressão tem algum problema, execute a operação de teste durante mais de 1 hora e analise os dados para verificar se existe algum problema.

SAMSUNG

Aparelho de ar condicionado manual de instalação

imagine the possibilities

Obrigado por ter adquirido este produto da Samsung.
