USUQ122BSZ2 - Ar condicionado LG - Manual de utilização gratuito

Tipo de produto	Ar condicionado split (montagem na parede)
Marca	LG
Modelo	USUQ122BSZ2
Funções principais	Refrigeração, Aquecimento, Desumidificação, Ventilação, Modo Jet (refrigeração/aquecimento rápido), Modo Sleep, Timer, Modo Automático, Auto Limpeza, ION CARE, Modo Economia de Energia
Filtro de ar	Lavável a cada 2 semanas

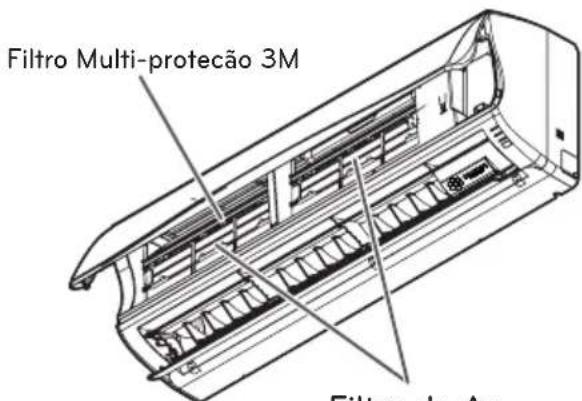

Filtro Multi-proteção 3M	Aspirar, substituir a cada 6 meses
Ionizador Plasmaster	Limpeza a cada 6 meses
Controle remoto	Sem fio, pilhas AAA (1,5 V)
Alimentação elétrica	Usar disjuntor padrão e fusível conforme características do aparelho (consulte manual para valores exatos)
Segurança	Disjuntor dedicado, aterramento obrigatório, não operar com mãos molhadas, não modificar cabo de força
Manutenção regular	Limpeza do filtro de ar a cada 2 semanas, verificar drenagem a cada 4 meses, limpar trocador de calor anualmente
Peças e reparabilidade	Contactar serviço autorizado LG; não utilizar peças não originais
Informações gerais	Manual do usuário disponível; SAC: 4004-5400 (capitais) ou 0800-707-5454 (demais localidades)

Perguntas frequentes - USUQ122BSZ2 LG

O que fazer se o ar condicionado não liga?

Verifique se o cabo de força está ligado na tomada e se o disjuntor não desarmou. Se o fusível queimou, substitua-o. Após uma queda de energia, aguarde 3 minutos e ligue novamente. Se o problema persistir, contacte o SAC.

O ar condicionado funciona mas não refrigera. O que pode ser?

Verifique se o filtro de ar está sujo (limpe a cada 2 semanas). Certifique-se de que não há obstruções na entrada/saída de ar. A temperatura ambiente pode estar muito alta; use o modo Refrigeração à jato para resfriamento rápido. Verifique também se o modo selecionado é de refrigeração e não ventilação.

Ouvir um som estranho vindo da unidade. O que devo fazer?

Desligue imediatamente o aparelho, desconecte o cabo de força e contacte o serviço de atendimento ao consumidor (SAC). Não tente reparar sozinho.

Há vazamento de água da unidade interna mesmo com umidade baixa. Como resolver?

Verifique se a mangueira de drenagem está entupida ou mal instalada. Limpe a bandeja de drenagem. Se o problema continuar, contacte um técnico autorizado.

Com que frequência devo limpar o filtro de ar?

O filtro de ar deve ser limpo a cada duas semanas. Use um aspirador ou lave com água morna e detergente neutro. Seque completamente antes de recolocar.

O controle remoto não funciona. O que fazer?

Verifique se as pilhas estão colocadas corretamente (tipo AAA, 1,5 V) e se não estão fracas. Substitua por pilhas novas. Limpe o receptor de sinal na unidade interna com um pano macio.

O display da unidade interna está piscando. O que significa?

O piscar do LED indica um código de erro. Anote o padrão (número de piscadas) e contacte o SAC para obter assistência.

Como usar o modo Sleep?

Ligue o aparelho e pressione o botão SLEEP. Use as setas para selecionar o número de horas (até 7 horas). O aparelho aumentará gradualmente a temperatura para um sono confortável e desligará automaticamente.

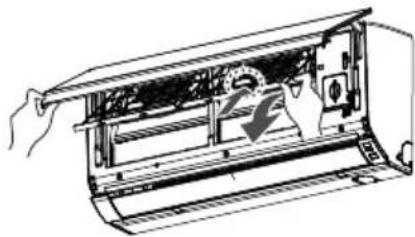

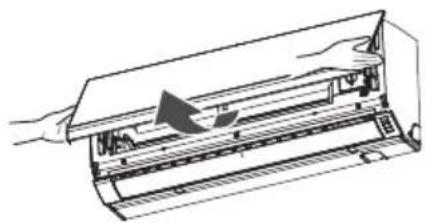

Como fazer a limpeza do filtro de ar?

Desligue e desconecte o aparelho. Abra a tampa frontal, segure o puxador do filtro e remova-o. Lave com água morna e detergente neutro, se necessário. Seque bem e recoloque. Não use água acima de 40°C.

O que fazer em caso de queda de energia?

O aparelho possui função de reinicialização automática: ao religar, restaura as configurações anteriores. Se não religar automaticamente, desligue o disjuntor, aguarde 3 minutos e religue. Se o problema persistir, contacte o SAC.

MANUAL DE UTILIZADOR USUQ122BSZ2 LG

SAC serviço de atendimento ao consumidor

4004 5400 Capitais e Regiões Metropolitanas

*0800 707 5454 Demais localidades *Somente chamadas originadas de telefone fixo

WWW.LGE.COM.BR

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC

MANUAL DO USUÁRIO

CONDICIONADOR

DE AR

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

TIPO : MONTAGEM NA PAREDE

ÍNDICE

2 ÍNDICE

3 DICAS PARA POUPAR ENERGIA

4 INSTRUÇÕES IMPOR- TANTES DE SEGURANÇA

7 ANTES DE USAR

7 Componentes

8 Usar o controle remoto

10 Refrigerar um ambiente

10 Aquecer um ambiente

10 Remoção da umidade

11 Ventilar um ambiente

11 Ajustar a velocidade do ventilador

11 Ajustar a direção do fluxo de ar

11 Configurar o horário atual

12 Ligar o condicionador de ar num horário pré-definido

12 Desligar o condicionador de ar num horário pré-definido

12 Cancelar a configuração do timer(temporizador)

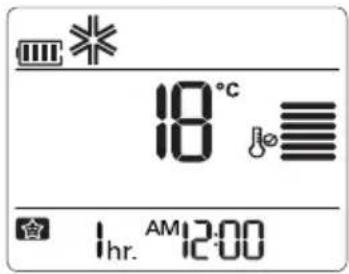

12 Configuração do modo Sleep

13 FUNÇÕES AVANÇADAS

13 Alterar rapidamente a temperatura do ambiente

13 Purificação do ar interior

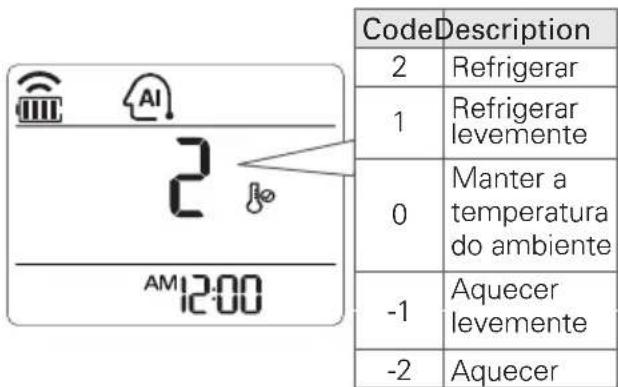

14 Função modo automático

14 Função modo auto comutação

14 Brilho da tela de visualização

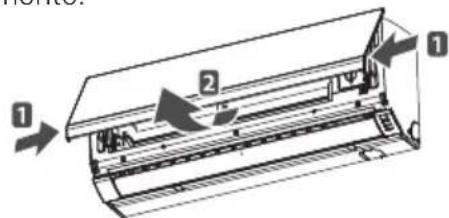

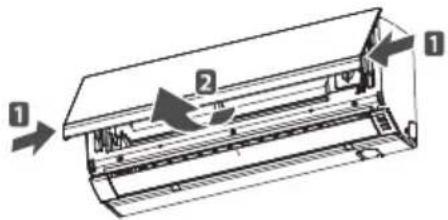

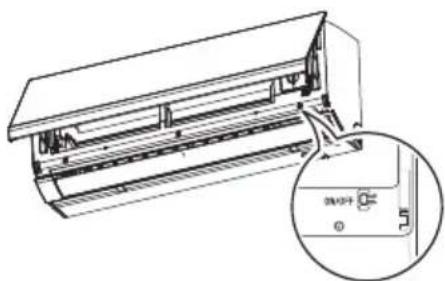

15 Funcionamento sem o controlo remoto

15 Reiniciar automaticamente o condicionador de ar

16 Modo de refrigeração com economia de energia

17 MANUTENÇÃO

19 SOLUÇÃO DE PROBLE-MAS

19 Função de auto diagnóstico

19 Antes de solicitar o serviço

21 PrePcupaçãP ambiental

Aqui estão algumas dicas, para o ajudar a minimizar o consumo de energia, ao usar o condicionador de ar. Você pode usar o condicionador de ar de uma forma mais eficiente, seguindo as instruções abaixo:

• Não refrigerar excessivamente o interior da casa. Pode ser prejudicial para a sua saúde, e também consumir mais energia.
• Bloquear a luz solar com persianas ou cortinas, enquanto o condicionador de ar estiver em funcionamento.
• Manter as portas e as janelas bem fechadas, enquanto o condicionador de ar estiver em funcionamento.
• Ajustar a direção do fluxo de ar, na posição vertical ou horizontal, para assegurar uma temperatura uniforme no ambiente.
• Acelerar o ventilador de forma a refrigerar ou aquecer o ambiente rapidamente, e num curto período de tempo.
• Se o condicionador de ar for usado durante muitas horas seguidas, devem-se abrir as janelas regularmente para renovação do ar, já que a qualidade do ar pode deteriorar-se.
• Limpar o filtro de ar a cada duas semanas. Poeiras e impurezas acumuladas no filtro de ar, podem bloquear o fluxo de ar ou reduzir a capacidade de refrigeração / desumidificação.

Para o seu controle

Grampear o seu recibo/nota fiscal nesta página, caso precise comprovar a data de compra, ou para fins de garantia. Escrever aqui o número do modelo e respectivo número de série:

Número do modelo:

Número de série:

Podem ser encontrados numa etiqueta colada na lateral de cada unidade.

Nome do Revendedor:

Data de Compra:

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

LER TODAS AS INSTRUÇÕES ANTES DE USAR O APARELHO

Devem-se respeitar sempre os seguintes cuidados, de forma a evitar situações de perigo e para garantir o máximo de desempenho do produto.

AVISO

Podem ocorrer ferimentos graves ou morte quando as instruções são ignoradas.

ATENÇÃO

Podem ocorrer ferimentos leves ou danos materiais, quando as instruções são ignoradas.

AVISO

• Instalações ou reparações feitas por pessoal não qualificado, podem causar danos a si e aos outros.
• O aparelho deve ser instalado de acordo com as normas nacionais de fiação.
• Se o cabo de força estiver danificado, deve ser substituido pelo fabricante, Posto Autorizado L G ou por pessoa qualificada para evitar riscos.
• As informações contidas neste manual destinam-se ao uso por um técnico qualificado, familiarizado com os procedimentos de segurança, e equipado com ferramentas adequadas e instrumentos de teste.
• Não ler e não seguir cuidadosamente, todas as instruções contidas neste manual, pode resultar em mau funcionamento do equipamento, danos materiais, danos pessoais e / ou morte.
• Quando o cabo de for ça deve ser substituido, o trabalho de substitui ção deve ser realizada por pessoal autorizado, utilizando apenas peças de substitui çã o originais.

Instalação

• Usar um disjuntor padrão e fusível, conforme as características do condicionador de ar. Não fazer isso, pode causar um choque elétrico ou falha do produto.
• Contatar um centro de serviço autorizado quando instalar ou transferir um condicionado isso, pode originar lesões pessoais graves ou falha do produto.
• Usar sempre um a tomada aterrada. Não fazer isso, pode causar um choque elétrico ou falha do produto.
• Instalar com segurança o painel e a tampa da caixa de controle. Não fazer isso, pode causar explosão ou incêndio.
• Instalar um disjuntor dedicado, antes de usar o condicionado r de ar. Não fazer isso, pode causar um choque elétrico ou falha do produto.
• Usar um disjuntor padrão e fusível, conforme as características do condicionador de ar. Não fazer isso, pode causar um choque elétrico ou falha do produto.
• Não modificar ou prolongar o cabo de força. Se o cabo de força estiver arranhado, descascado ou deteriorado de alguma forma, deve ser substituído de imediato. Não fazer isso, pode causar incêndio ou um choque elétrico.
• Seja cauteloso quando desembalar ou instalar o condicionador de ar. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.
• Não instalar o aparelho sobre uma superfície instável, ou onde possa haver perigo de queda. Pode resultar em morte, ferimentos graves ou falha do produto.
• Use nitrogênio para inspecionar a fuga e para purgar o ar. Não utilizar ar comprimido ou gás inflamável, pois, poderá causar incêndio ou explosão.

Funcionamento

• Não deixar o aparelho funcionar por muito tempo quando a umidade é muito alta, ou quando foi deixada aberta uma porta ou janela. Pode ocorrer condensação, molhando ou estragando móveis, etc.
• Certificar-se que o cabo de força não seja puxado ou danificado, enquanto o condicionador de ar estiver em funcionamento. Não fazer isso, pode resultar em incêndio, choque elétrico ou falha do produto.
• Não colocar nenhum objeto em cima do cabo de força. Isso pode causar um choque elétrico ou falha do produto.
• Não ligue ou desligue o aparelho em funcionamento, ligando ou desligando o cabo de força. Isso poderá causar incêndio ou choque elétrico.
• Não tocar, operar ou reparar o condicionado r de ar com as mãos molhadas. Isso pode causar um choque elétrico ou falha do produto.
• Não colocar um aquecedor ou outros aparelhos de aquecimento perto do cabo de força. Isso pode resultar em incêndio, choque elétrico ou falha do produto.
• Não deixe entrar água para dentro do condicionador de ar. Isso pode resultar em explosão ou incêndio.
• Não deixar substâncias inflamáveis, como gasolina, benzina e outros, perto do condicionado de ar. Isso pode resultar em explosão ou incêndio.
• Não usar o condicionador de ar, por um longo período de tempo, em locais pequenos e sem ventilação. Ventilar o local regularmente. Não fazer isso, pode causar explosão ou incêndio.
• Se houver uma fuga de gás, ventilar o local suficientemente, antes de usar de novo o condicionado r de ar. Não fazer isso, pode causar explosão ou incêndio.
• Desligar o disjuntor se houver ruído, cheiro ou fum aça provenientes do aparelho de condicionado r de ar. Não fazer isso, pode causar explosão ou incêndio.
• Em caso de tempestade ou furacão, desligar o aparelho e fechar a janela
• Não tocar no filtro eletrostático, após a abertura da grelha frontal. Fazendo isso , pode evitar um choque elétrico ou falha do produto.
• Contatar um centro de serviço autorizado quando instalar ou transferir um condicionador de ar. Não fazer isso, pode causar explosão ou incêndio.
• Seja cauteloso para que a água não entre no aparelho.
• Quando o condicionador de ar e um aparelho de aquecimento, tal como um aquecedor, são usados simultâneamente, certifique-se de ventilar suficientemente o local. Não fazer isso, pode resultar em incêndio, ferimentos graves ou falha do produto.
• Quando limpar ou reparar o aparelho condicionador de ar, desligar a alimentação principal. Não fazer isso pode resultar em morte, ferimentos graves ou falha do produto.
• Desligar o disjuntor sempre que o aparelho não for utilizado por um período prolongado de tempo. Não fazer isso, pode resultar em falha do produto.
• Não colocar objetos em cima do aparelho de condicionador de ar. Isso pode resultar em falha do produto.
• Para limpeza interna, contatar o seu fornecedor ou Central de Serviço Autorizado. Não usar um detergente forte que provoque corrosão ou danos na unidade. Detergentes fortes também podem causar falhas do produto, incêndios ou choques elétricos.
• Este aparelho não se destina a uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, a menos que, tenham recebido instruções relativas a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças as devem ser supervisionadas para garantir que não brinquem com o aparelho.

ATENÇÃO

Instalação

• Depois de instalar ou reparar o condicionador de ar, certificar-se de verificar se existe algum vazamento de refrigerante. Não fazer isso, pode resultar em falha do produto.
• Instalar o tubo de drenagem adequado para uma drenagem suave da água condensada. Não fazer isso, pode resultar em falha do produto.
• Manter o aparelho nivelado, mesmo durante a instalação.
• Instalar o condicionador de ar num local, onde o ruído do aparelho no lado externo do ambiente ou o ar quente, não incomodem os vizinhos. Evite transtornos.
• Para transportar o equipamento, devem ser pelo menos duas pessoas, ou usar uma máquina empilhadeira. Cuidado, a unidade pode cair, causando danos pessoais ou ferimentos graves.
• Não instalar o condicionador de ar em locais de exposição direta ao vento do mar (maresia) . Isso pode deteriorar as aletas do condensador e causar falhas no produto.

Funcionamento

• Não expor diretamente as pessoas, animais ou plantas ao ar frio ou quente do condicionador de ar. Isso pode resultar em ferimentos graves.
• Não usar o produto para fins especiais, tais como preservar alimentos, obras de arte, etc. É um condicionador de ar para o consumidor comum, e não um sistema de refrigeração de precisão. Isso pode resultar em deteriorização da qualidade destes.
• Não bloquear a entrada ou saída do fluxo de ar. Isso pode resultar em explosão ou falha do produto.
• Não usar produtos de limpeza ou solventes fortes quando limpar o condicionador de ar. Usar um pano macio. Isso pode resultar em ferimentos graves ou falha do produto.
• Nunca tocar nas partes metálicas do aparelho, quando remover o filtro de ar. Isso pode resultar em ferimentos graves ou falha do produto.
• Não colocar objetos em cima do aparelho de condicionador de ar. Isso pode resultar em falha do produto.
• Após a limpeza, inserir sempre o filtro de ar. Limpar o filtro a cada duas semanas ou, se necessário, mais frequentemente.
• Não introduzir as mãos ou outros objetos através da entrada ou saída de ar, enquanto o aparelho estiver em funciona mento. Isso pode resultar em choque elétrico.
• Não beber a água do condicionado r de ar. Isso pode resultar em sérias complicações de saúde.
• Usar um banco pequeno ou uma escada resistente para conseguir fazer a limpeza, manutenção ou reparação do aparelho condicionado r de ar instalado em altura. Não fazer isso, pode resultar em lesão grave ou em falha do produto.
• Não misturar pilhas para o control e remoto com outro tipo de pilhas, nem pilhas novas com pilhas usadas. Não fazer isso, pode resultar em falha do produto.
• Não recarregar ou desmontar as pilhas. Não fazer isso, pode resultar em explosão, incêndio ou em ferimentos graves.
• Parar de usar o control e remoto, caso houver um vazamento de líquido da pilha. A roupa ou a pele devem ser lavadas com água limpa, se foram expostas. Não fazer isso, pode resultar em ferimentos graves.
• Se engolir o líquido de vazamento da pilha, lavar a boca completamente e, de imediato, consultar um médico. Não fazer isso, pode causar complicações de saúde.

ANTES DE USAR

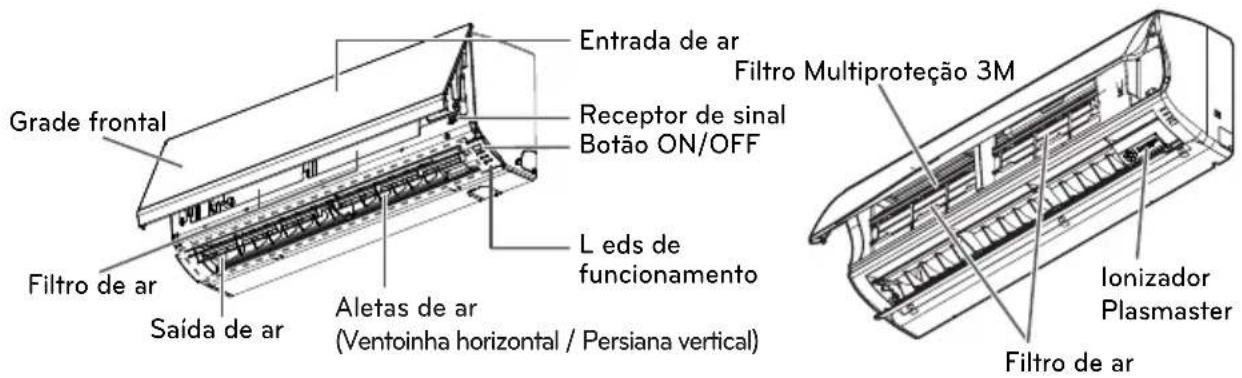

Componentes

Unidades Internas

* A figura do produto pode ser diferente de acordo com o tipo do modelo.

NOTA

O número de leds em funcionamento e as suas posições podem variar, dependendo do modelo de condicionador de ar.

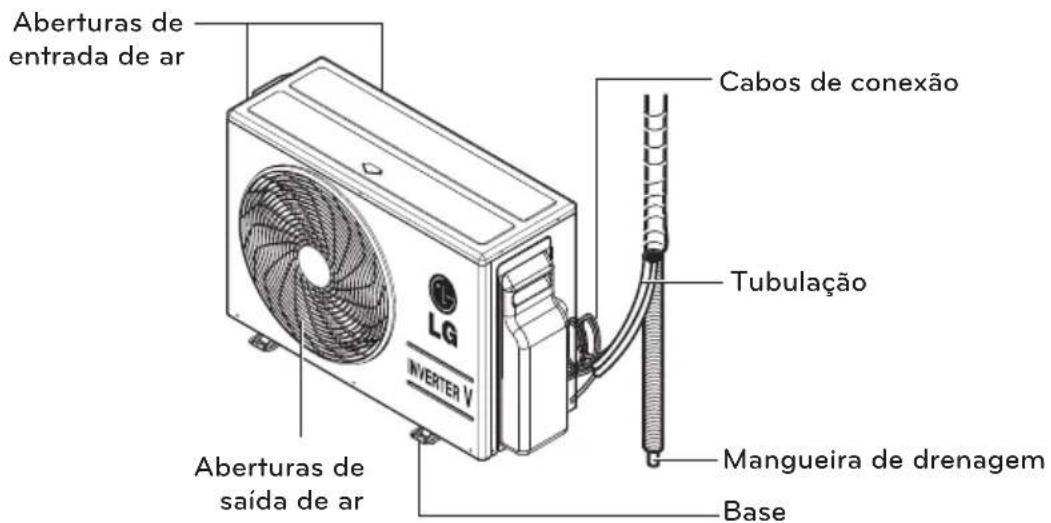

Unidade Externa

* A figura do produto pode ser diferente de acordo com o tipo do modelo.

Usar o controle remoto

O condicionador de ar pode funcionar de forma mais conveniente, usando o controle remoto.

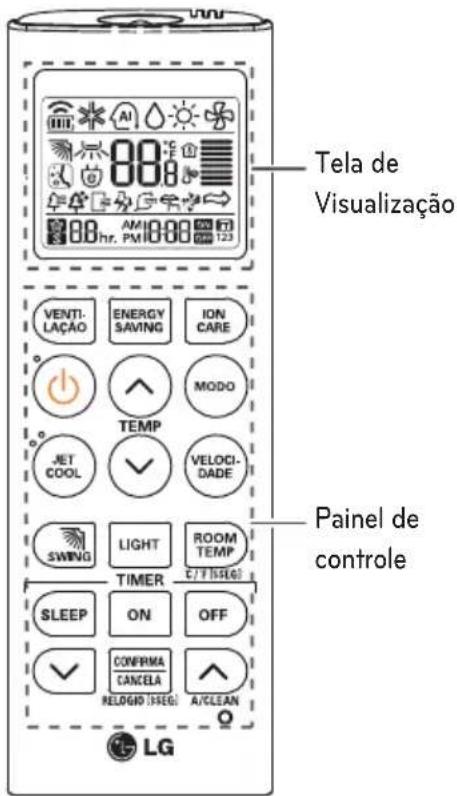

Controle remoto sem fio

* A figura do controle remoto, pode conter ícones ou textos, um pouco diferentes, de acordo com o tipo do modelo.

Painel de controle	Painel de visualização	Descrição
		Botão ventilador: o ar circula pelo ambiente sem alteração da sua temperatura.
		Botão Modo Automático Sleep*: Configura o modo para funcionamento automático até adormecer.
		Botões de ajuste de temperatura: Ajustam a temperatura do ambiente durante a refrigeração ou aquecimento.
	-	Botão On / Off: Ligar / Desligar o condicionador de ar.
		Botão de velocidade da ventilação: Ajusta a velocidade do ventilador.
		Botão de seleção do modo de funcionamento*: Seleciona o modo de funcionamento: Modo refrigeração (※) / Modo automático ou auto comutação (Al) / Modo de desumidificação (◇) / Modo de aquecimento (◇)
		Refrigeração à jato / Botão de aquecimento botão*: Aquece ou refrigera a temperatura do interior num curto período de tempo.
		Botão de direção do fluxo de ar: ajusta verticalmente a direção do fluxo de ar.
		Botão de indicação de temperatura: Indica a temperatura da sala. Também altera a unidade de °C para °F se pressionar durante 5 segundos.
		Botão Timer: Configura o horário atual e o horário inicial / final.
		Botão de navegação e função:Define as funções especiais.ION CARE: Mantenha a pele hidratada(●): Opera o resfriamento em modo de economia de energia
		Botão definir/limpar: define ou cancela funções.
		Botão Reset: redefine as propriedades do controle remoto
		Botão LIGHT: ajusta o brilho da tela da unidade interna

Inserir as pilhas antes de usar o controle remoto. O tipo de pilha utilizada é AAA (1,5 V).

1 Remover a tampa da bateria.

2 Colocar sempre pilhas novas e verificar se os terminais das pilhas(+) e (-) estão instalados corretamente.

3 Recolocar a tampa das pilhas.

NOTA

Se a tela de visualização do controle remoto começar a desaparecer, substituir as pilhas.

Instalar o suporte do controlo re- moto

Instalar o suporte onde não houver luz solar directa, para proteger o controlo remoto.

1 Escolher um local seguro e de fácil acesso.

2 Fixar firmemente o suporte com 2 parafusos, utilizando uma chave de fenda.

3 Deslizar o controlo remoto para o interior do suporte.

Para funcionar, apontar o controle remoto para o receptor de sinal na parte inferior do condicionador de ar.

• O controle remoto pode funcionar com outros dispositivos eletrônicos, ao apontar para eles. Certifique-se de apontar o controle remoto para o receptor de sinal do aparelho condicionador de ar.
• Para um funcionamento adequado, usar um pano macio para limpar o receptor e transmissor do sinal.

FUNÇÕES BÁSICAS

Refrigerar um ambiente

(Modo de refrigeração)

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar ⬇ repetidamente para selecionar o modo de refrigeração.

- ✱ É exibido na tela de visualização.

- Os limites de temperatura estão entre os 18°C (64°F) e os 30°C (86°F).

Aquecer a sala (Modo de Aquecimento)

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar ☑ repetidamente para seleccionar o modo de aquecimento.

- É exibido na tela de visualização.

- Os limites de temperatura estão entre os 18°C (64°F) e os 30°C (86°F).

NOTA

Modelos para apenas refrigeração, não suportam esta função.

Remoção da umidade (Modo de desumidificação)

Este modo remove o excesso de umidade em ambientes com elevada concentração ou durante a época de chuvas, de forma a prevenir a acumulação de dolor. Este modo ajusta a temperatura do ambiente e velocidade da ventilação de forma automática, para manter o nível de umidade ideal.

1 Pressionar ⏻para ligar o aparelho.

2 Pressionar 🔍 repetidamente para selecionar a função de desumidificação.

- Ó É exibido na tela de visualização.

- Neste modo, não é possível ajustar a temperatura ambiente, dado que ela é ajustada automaticamente. Além disso, a temperatura ambiente não é exibida na tela de visualização.

Ventilar um ambiente (Operação de Circulação de Ar)

Este modo faz com que o ar circule sem alterar a temperatura do ambiente.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar VENTURA para selecionar a opção de circulação de ar.
- É exibido na tela de visualização.

3 Pressionar para ajustar a velocidade do ventilador.

Ajustar a velocidade do ventilador

1 Pressionar repetidamente para ajustar a velocidade do ventilador.

- Selecionar ≈ caso queira apenas ventilação natural. A velocidade do ventilador ajusta-se automaticamente.

Observação Acelerar
	Alto
	Médio
	Baixo
	Vento Natural

Ajustar a direção do fluxo de ar

1 Para ajustar a direção do fluxo de ar na horizontal, pressionar SWING repetidamente e selecionar a direção desejada.

- Seleccionar para ajustar automaticamente a direção do fluxo de ar.

NOTA

• O ajuste da direção do fluxo de ar na vertical pode não existir, dependendo do modelo.
• Ajustar as aletas de ar de forma arbitrária pode causar falha do produto.
• Se reiniciar o aparelho, ele começa a funcionar com a direção do fluxo de ar previamente definida, de modo que as aletas de ar podem não coincidir com o ícone exibido no controle remoto. Quando isso ocorrer, pressionar SWING para ajustar a direção do fluxo de ar novamente.

Pode-se usar a função timer(temporizador), para economizar energia, e usar o condicionador de ar de forma mais eficiente.

Configurar o horário atual

1 Pressionar e manter pressionado por mais de 3 segundos.
- O ícone do AM/PM oscila na parte inferior da tela de visualização.

2 Pressionar √ ou ▲ para seleccionar os minutos.
3 Pressionar ☐CONTRIMAN ☐CANCELAR para terminar.

Ligar o condicionador de ar num horário pré-definido

1 Pressionar ON.

- O ícone em baixo pisca na parte inferior da tela de visualização.

2 Pressionar √ ou ∧ para seleccionar os minutos.
3 Pressionar PARA terminar.
4 Ao definir o timer(temporizador), a hora atual e o ícone LIGADO(ON) são exibidos na tela, indicando que o tempo desejado está definido.

Desligar o condicionador de ar num horário pré-definido

1 Pressionar OFF.

- O ícone em baixo pisca na parte inferior da tela de visualização.

2 Pressionar √ ou ∧ para selecionar os minutos.
3 Pressionar ☐ para terminar.
4 Ao definir o timer(temporizador), a hora atual e o ícone DESLIGADO(OFF) são exibidos na tela, indicando que o tempo desejado está definido.

Cancelar a configuração do timer (temporizador)

1 Pressionar

- Para cancelar todas as configurações do timer (temporizador), pressionar CONTRIMA CANCELA.

Configuração do modo Sleep

Usar o modo sleep para que o condicionador de ar desligue automaticamente quando for dormir.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar SLEEP
3 Pressionar √ ou ∧ para selecionar o hohorário (até 7 horas).
4 Pressionar COMPRIMA CANETLA para terminar.

- É exibido na tela de visualização em modo Sleep.

NOTA

Nos modos refrigeração e desumidificação, a temperatura aumenta em 1°C após cada 30 minutos de funcionamento, para obter um sono mais confortável.

A temperatura aumenta até 2 °C acima da temperatura programada.

FUNÇÕES AVANÇADAS

O condicionador de ar apresenta algumas funções avançadas adicionais.

Alterar rapidamente a temperatura do ambiente

(Modo refrigeração / Aquecimento à jato)

Este modo permite refrigerar rapidamente o ambiente no verão, ou aquecê-lo rapidamente no inverno.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar

• Em modo de refrigeração à jato, o aparelho libera ar em alta velocidade, por 30 minutos, a uma temperatura de 18°C (64°F).
• Em modo de aquecimento à jato, o aparelho libera ar em alta velocidade, por 30 minutos, a uma temperatura de 30°C (86°F).

NOTA

• No modo Circulação de Ar, modo Automático, ou modo auto Comutação, esta função não pode ser usada.
• Esta função pode não ser suportada, dependendo do modelo.

Purificação do ar de interior

Utilização de auto limpeza (opcional)

Durante o funcionamento nos modos de re- frigeração e desumidificação, a umidade é gerada no interior da unidade interna. Usar a função de auto limpeza, para remover a essa mesma umidade.

1 Pressionar

- É exibido na tela de visualização.

- Se desligar o aparelho, o ventilador funciona durante 30 minutos e limpa o interior da unidade interna.

NOTA

Alguns botões não podem ser usados enquanto a função de auto limpeza estiver em andamento.

1 Pressione ⏻para ligar.
2 Pressione para entrar no modo de cuidado da Pele

• Nada vai mudar na tela de visualização do controle remoto.
• Este modo utiliza a ventilação em alta velocidade e configura a direção das aletas para um efeito hidratante máximo. No entanto, a temperatura não é alterada.
• Neste modo, pode alterar a temperatura configurada, a velocidade da ventoinha e a direção das aletas.

NOTA

• Esta função pode não ser suportada, dependendo do modelo.
• Esta função pode ser utilizada no modo resfrigeração, modo ventilação e modo plasma.
• O efeito hidratante pode depender do ambiente.

Função modo automático (Inteligência artificial)

Modelos apenas refrigeração

Neste modo, a velocidade do ventilador e a temperatura ajustam-se automaticamente, com base na temperatura ambiente.

1 Pressionar ⏻para ligar o aparelho.
2 Pressionar 📍 repetidamente para seleccionar a o modo automático.
3 Pressionar ⬆ ou ⬇ para selecionar o código da operação desejada, se a temperatura é superior ou inferior à temperatura desejada.

NOTA

• Neste modo, não se pode ajustar a velocidade da ventilação, mas pode-se configurar as aletas de ar para funcionar automaticamente.
• Esta função pode não ser suportada, dependendo do modelo.

Função modo auto comutação (Inteligência artificial)

Este modo ajusta automaticamente o funcionamento para manter a temperatura em ±2 °C.

1 Pressionar ⏻ para ligar o aparelho.
2 Pressionar repetidamente para selecionar a função modo auto comutação.
- AI É exibido na tela de visualização.

- Os limites de temperatura estão entre os 18°C (64°F) e os 30°C (86°F).

4 Pressionar 📋 repetidamente para selecionar a velocidade da ventilação.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Brilho da tela de visualização

Pode-se ajustar o brilho da tela de visualização da unidade de interna.

1 Pressione LIGHT.
Ligar / desligar a tela de exibição.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Funcionamento sem o controle remoto

Para o funcionamento do condicionador de ar, pode-se usar o botão On / Off da unidade interna, quando o controle remoto estiver indisponível. No entanto, a velocidade de ventilação fica definida como alta.

1 Abrir a tampa frontal.

- Levantar ambos os lados da tampa ligeira- mente.

* O recurso pode ser diferente de acordo com o tipo do modelo.

2 Pressionar o botão On / Off.

* O recurso pode ser diferente de acordo com o tipo do modelo.

- Para modelos de refrigeração e aquecimento, o modo de funcionamento muda, dependendo da temperatura ambiente.

Temperatura do ambiente	Definir temperatura	Modo de Funcionamento
Abaixo de 21 °C	24°C	Modo de aquecimento
Acima de 21 °C e abaixo de 24 °C	23°C	Modo de Desumidificação
Acima de 24 °C	22°C	Modo de refrigeração

- Para os modelos de apenas refrigeração, a temperatura é definida como 22 °C (71,6 °F).

Reiniciar automaticamente o condicionador de ar

Quando o aparelho é ligado novamente após uma falha de energia, esta função restaura as configurações anteriores. Esta função é uma configuração padrão de fábrica.

Operação forçada

1 Abrir a tampa frontal.

- Levantar ambos os lados da tampa ligeira- mente.

* O recurso pode ser diferente de acordo com o tipo do modelo.

2 Pressionar o botão On / Off e manter pressionado por 6 segundos.

- A unidade irá emitir dois bips e um led irá piscar 6 vezes.

* O recurso pode ser diferente de acordo com o tipo do modelo.

- Para reativar a função, pressionar o botão On / Off e manter pressionado por 6 segundos. A unidade irá emitir dois bips e um led azul irá piscar 4 vezes.

NOTA

Se pressionar e manter pressionado o botão On / Off por 3-5 segundos, em vez de 6 segundos, a unidade irá mudar para modo de teste. No modo de teste, o aparelho libera ar em alta velocidade por 18 minutos para a refrigeração, e depois repõe as configurações padrão de fábrica.

Modo de refrigeração com economia de energia

Este modo minimiza o consumo de energia durante a refrigeração e aumenta a temperatura configurada previamente para o nível ideal, de forma a manter um ambiente mais confortável.

1 Pressione ⏻ para ligar o aparelho.
2 Pressione repetidamente para selecionar o modo de refrigeração.

3 Pressione ENERGY SAVING

- é apresentado na tela de visualização.

NOTA

• Esta função pode não estar habilitada, dependendo do modelo.
• Possívelmente, a temperatura apresentada no controle remoto, pode ser diferente do condicionador de ar, durante a operação.

MANUTENÇÃO

Se o aparelho condicionador de ar não for utilizado por um longo período de tempo, mantê-lo seco para evitar possíveis queda de desempenho.

- Colocar em funcionamento o condicionador de ar no modo Fan (Ventilação) durante 3 a 4 horas para o secar profundamente e depois desligar o cabo de força. Podem ser provocados danos internos se for deixada umidade nos componentes.

Isso ajuda a eliminar os odores que podem ter sido gerados pela umidade.

Limpar o produto regularmente para manter o desempenho ideal e evitar possíveis rupturas.

Filtro de Ar
* Alguns recursos podem ser diferentes de acordo com o tipo do modelo.

Tipo Descrição intervalo
Filtro de ar	Ver "Limpeza do filtro de ar " Duas semanas
Filtro Multi-proteção 3M	Usar aspirador para limpar o filtro Não utilize água para limpar o filtro	1 mês
	Substitua o filtro com regularidade 6 Meses
Ionizador Plasmaster	Veja "Limpeza do ionizador plasmaster"	6 Meses
Unidade Interna	Limpe a superfície da unidade interna utilizando um pano macio e seco.	Regularmente
	Limpe a mangueira de drenagem.	A cada 4 meses
	Limpe a bandeja de drenagem.	Uma vez por ano
	Limpe o trocador de calor.	Uma vez por ano
	Substitua as pilhas do controle remoto.	Uma vez por ano
Unidade Externa	Utilize vapor para limpar as aletas do trocador de calor e as aberturas de ventilação do painel. (consultar com um Técnico)	Regularmente
	Limpe o ventilador. Uma vez por ano
	Limpe a bandeja de drenagem(caso houver).	Uma vez por ano
	Verificar se toda a fixação da ventilação está bem apertada.	Uma vez por ano
	Verifique os componentes elétricos.	Uma vez por ano
	Limpe os componentes elétricos com jatos de ar.	Uma vez por ano

• Desligue e desconecte o cabo de força.
• Utilize algodão seco para remover qualquer poeira.

NOTA: O ionizador plasmaster pode não estar incluído em alguns modelos.

ATENÇÃO

• Desligar o aparelho e desconectar o cabo de força antes de executar qualquer manutenção, caso contrário pode causar um choque elétrico
• Nunca usar água mais quente do que 40 °C para limpar os filtros. Pode causar deformação ou descoloração.
• Nunca usar substâncias voláteis, quando limpar os filtros. Elas podem danificar a superfície do produto.

NOTA

• A localização e formato dos filtros podem variar, dependendo do modelo.
• Certificar-se de limpar regularmente as aletas do trocador de calor da unidade externa, pois, a sujeira acumulada, pode diminuir a eficiência e funcionamento, aumentando os custos de energia.

Limpeza do filtro de ar

Limpar o filtro de ar a cada duas semanas ou mais, se necessário.

1 Desligar o aparelho e desconectar o cabo de alimentação.
2 Abrir a tampa frontal.

- Levantar ligeiramente ambos os lados da tampa.

* Alguns recursos podem ser diferentes de acordo com o tipo do modelo.

3 Segurar o puxador do filtro de ar, levantá-lo ligeiramente, e remover o filtro da unidade.

* Alguns recursos podem ser diferentes de acordo com o tipo do modelo.

4 Limpar o filtro com um aspirador de pó ou com água morna.

- Se a sujeira for de difícil remoção, lavar o filtro com água morna e detergente.

RESOLUÇÃO DE PROBLEMAS

Função de auto diagnóstico

Este produto tem uma função interna de auto diagnóstico. Se ocorrer um erro, um sinal luminoso da unidade interna vai começar a piscar em intervalos de 2 segundos. Se isso ocorrer, entrar em contato com o seu revendedor local ou serviço de atendimento ao consumidor(SAC).

Antes de solicitar o serviço

Por favor verificar a tabela abaixo e se o problema persistir, entrar em contato com o seu revendedor local ou serviço de atendimento ao consumidor(SAC).

Problema Possíveis causas		Ação Corretiva
Há um cheiro de queimado e um som estranho que vem da unidade.	-	Desligar o aparelho, desconectar o cabo de força e entrar em contato com o serviço de atendimento ao consumidor(SAC).
Vazamento de água da unidade interna, mesmo quando o nível de umidade é baixo.
O cabo de força está danificado ou está gerando um calor excessivo.
Um interruptor, um disjuntor (segurança, ligação à terra) ou um fusível, não estão a funcionar correctamente.
O condicionador de ar não funciona.	O aparelho está desligado.	Verificar se o cabo de força está ligado na tomada.
	Um fusível queimado ou o fornecimento de energia foi inter-rompido.	Substituir o fusível ou verificar se o disjun-tor disparou.
	Ocorreu uma falha de energia.	Desligar o condicionador de ar quando ocorrer uma falha de energia. Quando a energia for restabelecida, esperar três minutos e, em seguida, ligar novamente.
	A tensão é muito alta ou muito baixa.	Verificar se o disjuntor disparou.
	O condicionador de ar desligou-se automaticamente num horário pré-configurado.	Pressionar o botão ON / OFF novamente.
O condicionador de ar, não gera ar frio.	O ar não circula corretamente.	Certificar-se que não há cortinas, móveis ou persianas à frente do condicionador de ar.
	O filtro de ar está sujo.	Limpeza do filtro de ar a cada duas semanas. Consultar "Limpeza do filtro de ar " para obter mais informações.
	A temperatura ambiente está muito alta.	No Verão, pode demorar algum tempo para refrigerar o ambiente. Neste caso, selecionar o modo refrigeração à jato, para baixar rapidamente o temperatura do ambiente.
	O ar frio está escapando do ambiente	Certificar-se que não está escapando ar frio através de pontos de ventilação no ambiente.
	A temperatura é superior à temperatura pré - definida.	Regular a temperatura desejada para um nível inferior ao da temperatura atual.
	Existe uma fonte de calor nas proximidades.	Evitar o uso de um gerador de calor, como um forno elétrico ou um fogão à gás, enquanto o condicionador de ar estiver em funcionamento.
	O modo de circulação de ar foi selecionado.	No modo de circulação de ar, o ar liberado não permite refrigeração, nem aquecimento do ambiente. Mudar o modo de funcionamento para refrigeração.
Não é possível ajustar a velocidade do ventilador.	O modo automático, modo à jato ou o modo de desumidificação foi selecionado.	Em alguns modos de funcionamento, tais como o de desumidificação ou o modo de funcionamento à jato, não se pode ajustar a velocidade do ventilador. Seleccionar o modo de funcionamento no qual se possa ajustar a velocidade do ventilador.
Não é possível ajustar a temperatura.	O modo de circulação de ar, o modo à jato ou o modo de desumidificação foi selecionado.	Em alguns modos de funcionamento, tais como o de circulação de ar ou o modo de funcionamento à jato, não se pode ajustar a temperatura. Seleccionar o modo de funcionamento no qual se possa ajustar a temperatura.

Meio-Ambiente :

Você também deve cuidar!

A LG Electronics do Brasi Ltda., preocupada com o meio-ambiente, têm o compromisso em promover o aprimoramento contínuo do desempenho ambiental, procurando desenvolver produtos com o máximo de materiais recicláveis e também conta com a consciência ambiental de todos os seus clientes para destinar esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio-ambiente:

1 Manuais e Embalagens:

Os materiais utilizados nas embalagens(Manuais em geral, caixas de papelão, plásticos, metálicos, sacos e calços de EPS (isopor) dos produtos LG, são 100% recicláveis. Procure fazer esse descarte preferencialmente destinando a recicladores especializados.

2 Pilhas e B aterias:

As pilhas e Baterias fornecidas com o produto LG atendem a resolução do Conama (Conselho Nacional do Meio-ambiente) nº 257 de 07/1999 e 263 de 11/1999, por isso as mesmas podem ser descartadas direto no lixo doméstico.

3 Produto:

Para obter o máximo de aproveitamento dos materiais recicláveis e destinar corretamente materiais perigosos de nossos produtos (compressor), no fim de sua vida útil, encaminhe-os às companhias especializadas em reciclagem.

Não os queime e nem os jogo em lixo doméstico!

LIXO

A LG Electronics do Brasil ("LG") concede ao usuário deste produto garantia legal pelo período de 3 (três) meses, contados a partir da data de emissão da nota fiscal de compra ou da entrega efetiva do produto ao primeiro adquirente, e garantia contratual oferecida pela LG por mais 9 (nove) meses, contados do término da garantia legal, totalizando 12 meses de garantia contra defeito e/ou vício de fabricação e de material nos produtos, desde que os produtos tenham sido instalados conforme orientações descritas no manual do usuário que acompanha o produto, e somente aplicável em Território Nacional.

A Garantia legal e contratual perderá seu efeito se:

• O produto não for utilizado para os fins a que se destina e em desacordo com o manual do usuário;
• O produto não tiver sido instalado conforme orientações descritas no manual de instalação e/ou do usuário, ou seja, quando inobservadas instruções, quando aplicável, quanto ao nivelamento do produto, adequação do local para instalação, desnível e distância mínima e máxima de tubulação, material da tubulação, tensão elétrica compatível com o produto, entre outras;
• O produto for submetido a intervenções, tais como alterações ou modificações que alterem as características/estrutura e a finalidade do produto;
• O produto for submetido à instalação, desinstalação, manutenção ou conserto, realizados por terceiros não autorizados pela LG;
• Houver remoção e/ou alteração do número de série e/ou da identificação do produto.

Condições não cobertas pela Garantia Legal e Contratual

A Garantia não cobre:

• Danos decorrentes do mau uso, acidente, queda, agentes da natureza, agentes químicos, ou utilização em desacordo com o fim a que o produto se destina;
• Pilhas e baterias;
• Dano e/ou corrosão do produto provocados por riscos, amassados e/ou uso de produtos químicos/abrasivos sobre o gabinete;
• Corrosão constatada em unidades do produto instaladas em ambientes com alta concentração salina, tais como regiões litorâneas, ou locais com alta concentração de compostos ácidos ou alcalinos;

- Quando da necessidade da execução dos serviços em garantia, despesas incorridas pela dificuldade de acesso ao local onde se encontra o produto, tais como necessidade de contratações de andaime, de Equipamentos de Proteção Individual, de modificações necessárias na infra-estrutura do local para acesso ao local do produto, entre outras medidas;

- Desempenho insatisfatório do produto devido à instalação incorreta por terceiro não autorizado pela LG, ou à rede elétrica inadequada;

- Despesas diversas com a instalação, manutenção ou desinstalação dos produtos;

- Serviços de instalação, desinstalação, regulagens externas, e manutenção preventiva do produto, que inclui limpeza e troca de filtro de ar.

Condições não cobertas pela Garantia Contratual:

• Os itens que constituem a parte externa do Produto, a exemplo, peças plásticas, fusíveis e filtros de ar;
• Acessórios em geral, tais como controle remoto, pilhas e baterias (quando acompanharem o produto).

Observações:

A Garantia Legal e Contratual somente poderá ser exercida perante Serviço Autorizado LG, cujos endereços poderão ser obtidos junto a Central de Atendimento ao Consumidor da LG, ou ainda, no website www.lge.com.br, correndo por conta e risco do consumidor quaisquer despesas de locomoção e/ou transporte do produto, bem como despesas de viagem e estadia do técnico (quando for o caso) relativamente a produtos instalados fora do perímetro urbano onde se localiza o Serviço Autorizado LG mais próximo.

A LG não atenderá ou se responsabilizará, de qualquer forma, por garantia adicional ou estendida sobre produtos da LG, garantias estas comercializadas por terceiros, estando somente obrigada a atender produtos em garantia nos termos constantes neste certificado;

A LG não será responsável pela execução de serviços em garantia, em peças que tenham sido adquiridas pelo usuário e acopladas ao produto, mas que não pertençam a este. Quaisquer despesas e danos incorridos em razão de referidas peças serão de responsabilidade única e exclusiva do consumidor;

A LG reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem prévio-aviso;

A garantia somente é válida mediante a apresentação de nota fiscal de compra deste produto ou outro meio idôneo, apto a comprovar a entrega efetiva do produto ao primeiro adquirente.

Para sua conveniência utilize o telefone de atendimento ao consumidor:

Central de Atendimento ao Consumidor 4004-5400 (Região Metropolitana) ou 0800-707-5454 (Demais localidades – Ligação Gratuita)

LG

Life's Good

PRODUZIDO NO PÓLO INDUSTRIAL DE MANAUS

CONHEÇA A AMAZÔNIA

LG Electronics do Brasil Ltda.

C.N.PJ.: 01.166.372/0008-21

Rua Javari, n° 1.004, Distrito

Industrial, CEP 69075-110,

Manaus/AM

Indústria Brasileira

SAC

serviço de atendimento

ao consumidor

4004 5400

Capitais e Regiões Metropolitanas

*0800

707 5454

Demais localidades

*Somente chamadas originadas de telefone fixo

www

W.LGE.COM.BR

EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
