ASUW092HDW0 - Ar condicionado LG - Manual de utilização gratuito

Tipo de Produto	Ar condicionado Split
Modelo	ASUW092HDW0
Marca	LG
Tipo de Instalação	Montagem na parede
Capacidade de Refrigeração	9000 BTU/h
Capacidade de Aquecimento	9000 BTU/h (bomba de calor)
Alimentação Elétrica	220-240 V, 50 Hz
Modos de Funcionamento	Arrefecimento, Aquecimento, Ventilação, Desumidificação, Automático
Funções Especiais	Jet Cool, Jet Heat, Chaos Swing, Auto Clean, Modo Sleep, Temporizador, Reconfiguração Automática
Controlo Remoto	Sem fios (pilhas AAA)
Indicadores Luminosos	Azul (arrefecimento), Vermelho (aquecimento), Códigos de erro
Auto-Diagnóstico	Sim (códigos de erro no visor)

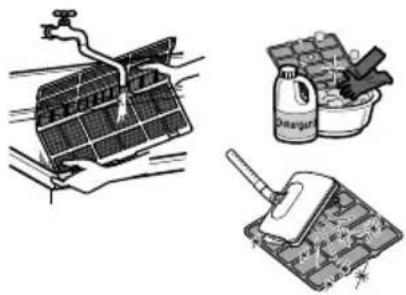

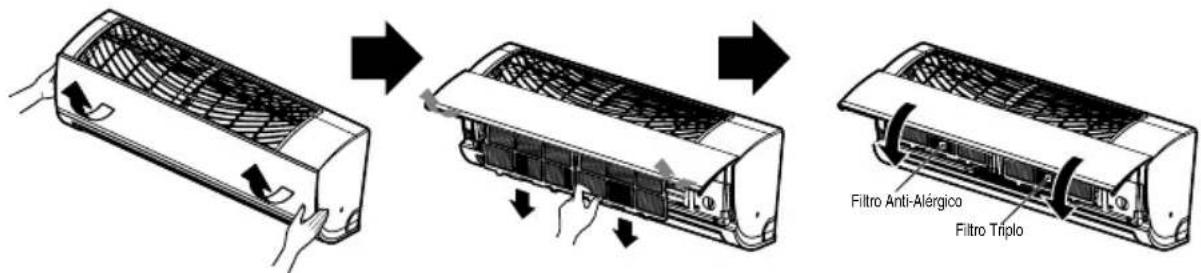

Filtro de Ar	Lavável (limpeza a cada 2 semanas)
Filtro Anti-Alérgico	Sim (exposição ao sol por 2 horas)
Manutenção Recomendada	Limpar filtros regularmente, verificar drenagem
Segurança Elétrica	Ligação à terra obrigatória, disjuntor dedicado
Proteção contra Sobrecarga	Disjuntor e fusível adequados

Perguntas frequentes - ASUW092HDW0 LG

Como ligar o ar condicionado pela primeira vez?

Prima o BOTÃO LIGAR/DESLIGAR no controlo remoto. A unidade emitirá um sinal sonoro. Em seguida, selecione o modo de funcionamento desejado com o BOTÃO DE SELECÇÃO DE MODO.

Como usar a função Jet Cool para arrefecimento rápido?

Prima o BOTÃO JET COOL. O aparelho funcionará em modo de arrefecimento com ventoinha a alta velocidade e temperatura a 18°C durante 30 minutos. Para cancelar, prima novamente o botão ou ajuste a temperatura/velocidade.

Com que frequência devo limpar os filtros de ar?

Os filtros de ar devem ser inspecionados e limpos a cada 2 semanas ou mais frequentemente se necessário. Use um aspirador ou água morna com sabão. Seque à sombra antes de recolocar.

O que significa o código de erro 01 no visor?

O código de erro 01 indica erro do termistor interior (TH1). Contacte a assistência técnica autorizada para reparação.

Como configurar o temporizador para ligar/desligar automaticamente?

Primeiro, acerte a hora atual com o BOTÃO RESET e os BOTÕES DE ACERTO DAS HORAS. Depois, prima 2ndF e os BOTÕES DE LIGAR/DESLIGAR TEMPORIZADOR para definir a hora desejada. Confirme apontando o controlo remoto para a unidade.

Como ativar o modo Sleep para uma noite confortável?

Prima o BOTÃO DO MODO SLEEP AUTOMÁTICO repetidamente para definir o número de horas (1 a 7). O aparelho ajustará a temperatura automaticamente: em arrefecimento, aumenta 1°C a cada 30 minutos; em aquecimento, a cada 60 minutos.

Como realizar a função de auto-diagnóstico?

O sistema de auto-diagnóstico é ativado automaticamente em caso de anomalia. Os indicadores luminosos (azul e vermelho) piscam alternadamente mostrando um código de erro. Consulte a tabela de códigos no manual para identificar o problema.

O que fazer se o ar condicionado não arrefece adequadamente?

Verifique se o filtro de ar está limpo, se não há obstruções na entrada/saída de ar, se as portas e janelas estão fechadas e se a temperatura definida está correta. Se o problema persistir, contacte a assistência técnica.

Como substituir as pilhas do controlo remoto?

Retire a tampa do compartimento de pilhas, insira duas pilhas AAA (1,5V) respeitando a polaridade (+/-) e volte a colocar a tampa. Não misture pilhas novas e usadas.

Como ativar a função de limpeza automática (Auto Clean)?

Prima o BOTÃO AUTO CLEAN no controlo remoto. Após desligar a unidade, a ventoinha interior funcionará durante cerca de 15 minutos para secar a humidade. Para cancelar, prima novamente o botão.

MANUAL DE UTILIZADOR ASUW092HDW0 LG

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

TIPO : MONTAGEM NA PAREDE

A. Precauções de Segurança....3
B. Segurança Eléctrica 6

Utilização Temporária de um Adaptador ..... 6

Utilização Temporária de uma Extensão ..... 6

Símbolos utilizados neste Manual .....6

C. Introdução do Produto......7

Unidades Interiores 7

Função de Auto-Diagnóstico .....7

D. Instruções de Funcionamento .....8

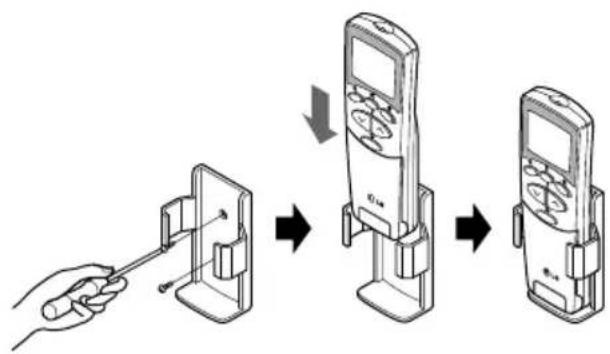

Manutenção do Controlo Remoto Sem Fios ..8

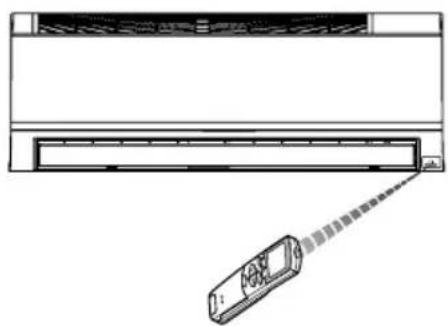

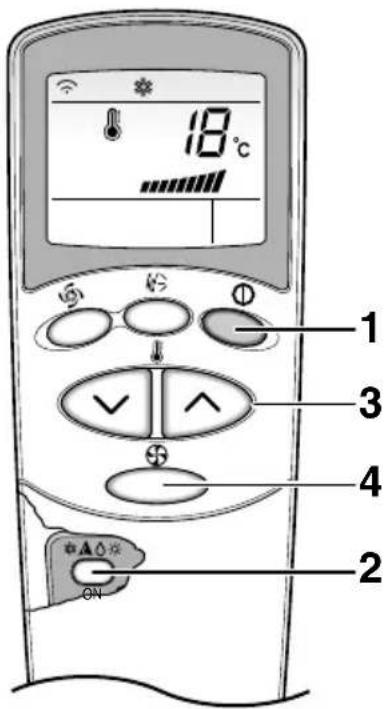

Método de Funcionamento .....8

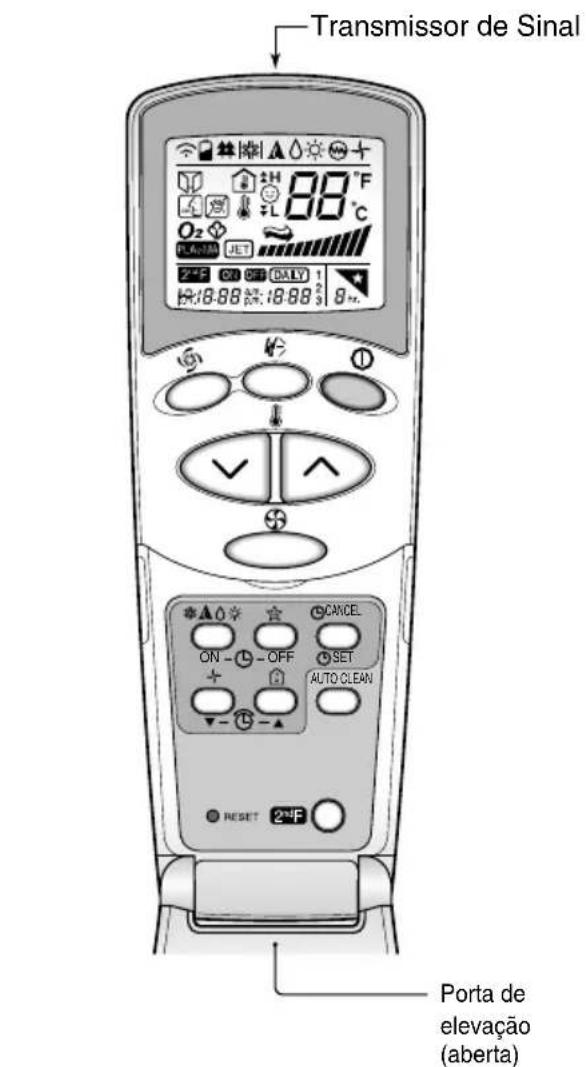

Controlo Remoto Sem Fios .....9

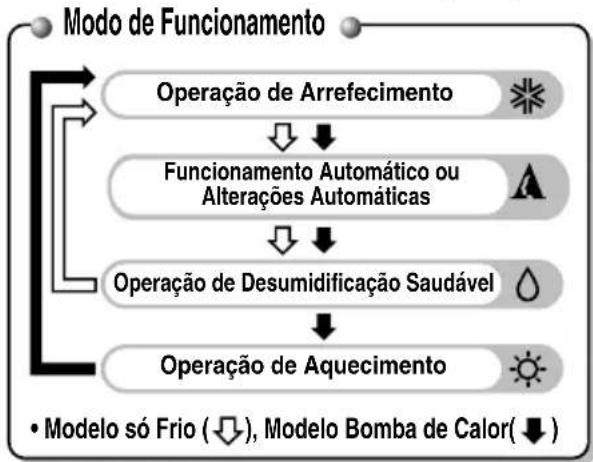

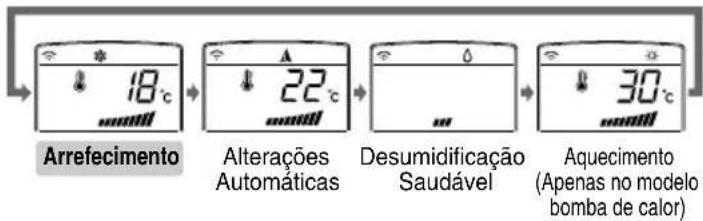

Modo de Funcionamento .....10

Operação de Desumidificação Saudável .....11

Operação de Mudança Automática (Opcional)......11

Funcionamento da Refrigeração a Jacto/Aquecimento....12

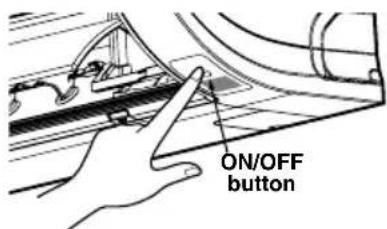

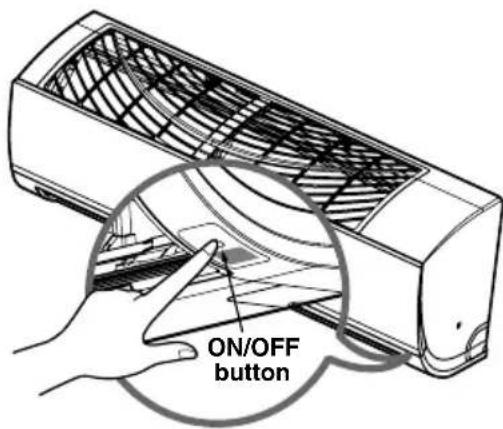

Funcionamento forçado....13

Modo de Desligamento Automático ...14

Acertar a Hora Actual 14

Regulação do Temporizador .....14

Controlo de Direcção do Fluxo de Ar Vertical/Horizontal ....15

Modo de Circulação do Ar .....15

Função de Reconfiguração Automática .....15

E. Manutenção e Assistência .....16

Unidade Interior 16

Unidade Exterior 17

Conselhos de Utilização! ......17

Conselhos para Resolução de Problemas!

Poupe tempo e dinheiro! .....18

Contacte imediatamente a assistência técnica nas seguintes situações .....18

PARA OS SEUS REGISTOS

Escreva aqui os números do modelo e de série:

Modelo #

Número de Série #

Encontra-os numa etiqueta na parte lateral de cada unidade.

Nome do Vendedor

Data da Compra

■Agrafe o seu recibo de compra a esta página caso necessite de fazer prova da data da compra ou para questões relacionadas com a garantia.

LEIA ESTE MANUAL

No interior, encontrará muitos conselhos úteis sobre a utilização e manutenção do seu aparelho de ar condicionado. A realização de pequenos cuidados de prevenção da sua parte poderá poupar-lhe tempo e dinheiro durante o período de vida útil do seu aparelho de ar condicionado. Encontrará respostas para os problemas mais comuns na tabela de resolução de problemas. A consulta da nossa tabela de Conselhos de Resolução de Problemas poderá ser suficiente para não ter de recorrer aos serviços de assistência técnica.

PRECAUÇÕES

• Contacte um técnico de assistência autorizado para a reparação e a manutenção desta unidade.
• Contacte um instalador para proceder à instalação desta unidade.
• O aparelho de ar condicionado não deve ser utilizado sem supervisão por crianças pequenas ou pessoas portadoras de deficiência.
• As crianças pequenas devem ser vigiadas para não brincarem com o ar condicionado.
• Quando o cabo de fornecimento de energia eléctrica necessitar de ser substituído, a substituição deverá ser efectuada por pessoal técnico autorizado, apenas com peças de substituição genuínas.

Precauções de Segurança

Para prevenir ferimentos no utilizador ou noutras pessoas e danos de propriedade, deverá seguir as seguintes instruções.

■ Uma utilização incorrecta por ignorar as instruções provocará ferimentos ou danos. A gravidade é classificada pelas indicações seguintes.

AVISO

Este símbolo indica a possibilidade de morte ou de lesões graves.

CUIDADO

Este símbolo indica a possibilidade de ferimentos e danos de propriedade.

■O significado dos símbolos utilizados neste manual é apresentado a seguir.

Não faça isto.

Certifique-se de que segue as instruções.

AVISO

Utilize sempre uma ficha eléctrica e uma tomada com terminal de ligação à terra.

Para a realização de trabalhos eléctricos, contacte o distribuidor, vendedor, um electricista qualificado ou um Centro de Assistência Técnica Autorizado. Não desmonte nem repare o produto por si mesmo.

- Existe perigo de incêndio ou choque eléctrico.

Utilize disjuntores ou fusíveis correctamente classificados.

- Existe perigo de incêndio ou choque eléctrico.

Não instale o produto num suporte de instalação defeituoso. Certifique-se de que a área de instalação não se deteriora com o passar do tempo.

- Pode provocar a queda do produto.

Na unidade exterior, o gerador condensador fornece electricidade de elevada voltagem aos componentes eléctricos. Certifique-se de que descarrega completamente o gerador condensador antes dos trabalhos de reparação.

- Um gerador condensador carregado pode causar choques eléctricos.

Não utilize um disjuntor de circuito avariado ou insuficiente. Utilize disjuntores de circuito e fusíveis correctamente indicados.

- Existe perigo de incêndio ou choque eléctrico.

Ligue sempre o produto à terra, de acordo com o diagrama de cablagem. Não ligue o fio de terra a tubos de gás ou de água, hastes de pára-rajos ou fios terra do telefone.

- Existe perigo de incêndio ou choque eléctrico.

Não modifique nem aumente o cabo eléctrico. Se o cabo eléctrico estiver descascado, deteriorado ou fissurado, terá de ser substituído.

- Existe perigo de incêndio ou choque eléctrico.

Nunca instale a unidade exterior numa base que se mova ou num local de que possa cair.

- Uma queda da unidade exterior pode provocar danos ou ferimentos ou mesmo a morte de uma pessoa.

Quando instalar a unidade, utilize o conjunto de instalação fornecido com o produto.

- Caso contrário, a unidade pode cair e provocar ferimentos graves.

Não utilize uma ligação múltipla. Utilize sempre este aparelho com um circuito e disjuntor exclusivos.

- Caso contrário, pode existir risco de choque eléctrico ou incêndio.

Instale o painel e a cobertura da caixa de controlo de forma segura.

- Existe perigo de incêndio ou choque eléctrico devido a poeiras, água, etc.

Para instalar, remover ou reinstalar, contacte sempre o vendedor ou um Centro de Assistência Técnica Autorizado.

- Existe perigo de incêndio, choque eléctrico, explosão ou ferimentos.

Quando o produto estiver ensopado (inundado ou submergido) em água, contacte um Centro de Assistência Técnica Autorizado para proceder à reparação antes de o voltar a utilizar.

- Existe perigo de incêndio ou choque eléctrico.

Certifique-se de que utiliza apenas os componentes da lista de componentes svc. Nunca tente alterar o equipamento.

- A utilização de componentes inadequados pode provocar choques eléctricos, calor excessivo ou incêndio.

As ligações de cablagem interior/exterior têm de ser firmemente fixadas e o cabo deve ser encaminhado de forma adequada para que não seja exercida força a puxar os cabos dos terminais de ligação.	Elimine os materiais de embrulho de forma segura, como parafusos, pregos, pilhas, materiais partidos, etc. após a instalação ou a assistência. Desmanche e deite fora os sacos plásticos de embalagem.	Certifique-se de que verifica se a ficha eléctrica não está suja, solta ou partida e só depois introduza a ficha totalmente.
Ligações inadequadas ou soltas podem provocar geração de calor ou incêndios.	As crianças podem brincar com eles e sofrer ferimentos.	As fichas eléctricas sujas, soltas ou partidas podem provocar choques eléctricos ou incêndios.
Certifique-se de que verifica o refrigerante que vai ser utilizado. Por favor, leia a etiqueta do produto.	Não utilize um cabo eléctrico, uma ficha ou uma tomada solta que esteja danificada.	Não toque, utilize nem repare o produto com as mãos molhadas. Segure a ficha na mão quando a puxar da tomada.
Se utilizar um refrigerante inadequado, pode causar o funcionamento anormal da unidade.	Se o fizer, pode causar um incêndio ou choque eléctrico.	Existe perigo de incêndio ou choque eléctrico.
Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo eléctrico.	Não permita que entre água em contacto com os componentes eléctricos. Instale a unidade afastada de fontes de água.	Não armazene, não utilize, nem permita a existência de gases inflamáveis ou de combustíveis perto do produto.
Existe perigo de incêndio ou choque eléctrico.	Existe perigo de incêndio, avaria do produto ou choque eléctrico.	Existe perigo de incêndio.
Não utilize o produto em espaços muito fechados durante um longo período de tempo. Realize ventilações regularmente.	Não abra a grelha frontal do produto durante o funcionamento. (Não toque no filtro electrostático, se a unidade assim estiver equipada.)	Se sons estranhos, odores ou fumo saírem do produto, desligue imediatamente o disjuntor ou o cabo de fornecimento de energia eléctrica.
Podem ocorrer deficiências nos níveis de oxigénio e prejuízos para a sua saúde.	Existe o risco de ferimentos físicos, choques eléctricos ou avaria do produto.	Existe perigo de incêndio ou choque eléctrico.
Ventile regularmente a divisão do produto quando o utilizar com um fogão ou um elemento de aquecimento.	Desligue a alimentação eléctrica principal e desligue a unidade da tomada eléctrica quando limpar ou reparar o produto.	Quando não for utilizar o produto durante um longo período de tempo, desligue a ficha de alimentação eléctrica ou o disjuntor.
Podem ocorrer deficiências nos níveis de oxigénio e prejuízos para a sua saúde.	Existe perigo de choque eléctrico.	Existe risco de danos ou avaria no produto, ou de funcionamento não pretendido.
Certifique-se de que ninguém, especialmente crianças, pode tropeçar ou cair na unidade exterior.	Certifique-se de que o cabo eléctrico não pode ser puxado ou danificado durante o funcionamento.	Não coloque NADA sobre o cabo eléctrico.
Isto pode provocar ferimentos pessoais e danos no produto.	Existe perigo de incêndio ou choque eléctrico.	Existe perigo de incêndio ou choque eléctrico.

Não ligue nem desligue a ficha da tomada eléctrica para ligar/desligar a unidade.

- Existe perigo de incêndio ou choque eléctrico.

Se ocorrer uma fuga de gás inflamável, desligue o gás e abra uma janela para ventilar a divisão antes de ligar o produto.

- Não utilize o telefone nem ligue ou desligue interruptores. Existe risco de explosão ou incêndio.

CUIDADO

São necessárias duas ou mais pessoas para levantar e transportar o produto.

- Evite ferimentos pessoais.

Mantenha o nivelamento do terreno quando instalar o produto.

- Para evitar vibrações ou ruído.

Não instale o produto onde fique directamente exposto à brisa do mar (pulverização salina).

- Pode provocar a corrosão do produto.

Não instale o produto num local onde o ruído ou o ar quente proveniente da unidade exterior possa provocar danos ou incomodar a vizinhança.

- Poderá provocar problemas aos seus vizinhos e gerar disputas.

Instale o tubo de drenagem para garantir que a água condensada é drenada de forma apropriada.

- Uma má ligação pode causar fugas de água.

Verifique sempre a existência de fugas de gás (refrigerante) após a instalação ou reparação do produto.

- Baixos níveis de refrigerante podem provocar avarias no produto.

Não utilize este produto para fins específicos, como a preservação de alimentos, obras de arte, etc. Este é um aparelho de ar condicionado e não um sistema de refrigeração de precisão.	Não bloqueie as entradas nem as saídas do fluxo de ar.	Utilize um pano macio para limpar. Não utilize detergentes agressivos, solventes, produtos de limpeza, etc.
• Existe risco de danos ou perda de propriedade.	• Pode provocar avaria do produto.	• Existe perigo de incêndio, choque eléctrico ou danos nos componentes plásticos do produto.
Não toque nos componentes de metal do produto quando remover o filtro de ar.	Não pise nem coloque nada sobre o produto. (unidades exteriores)	Introduza sempre o filtro de forma segura após a limpeza. Limpe o filtro a cada duas semanas ou mais frequentemente, se necessário.
• Existe risco de ferimentos pessoais.	• Existe risco de ferimentos pessoais e avaria do produto.	• Um filtro sujo reduz a eficiência.
Não introduza as mãos ou outros objectos pelas entradas ou saídas de ar enquanto o produto estiver a funcionar.	Seja cuidadoso ao desempacotar e instalar o produto.	Se ocorrer uma fuga de gás refrigerante durante a reparação, não toque no local da fuga do gás refrigerante.
• Existem componentes afiados e em movimento que podem causar ferimentos pessoais.	• As arestas afiadas podem provocar ferimentos.	• O gás refrigerante pode provocar frieiras (queimaduras provocadas pelo frio)
Não incline a unidade quando a remover ou a desinstalar.	Não misture ar nem gás diferente do refrigerante especificado que é utilizado no sistema.	Se ocorrer uma fuga de gás refrigerante durante a instalação, ventile imediatamente a área.
• A água condensada no seu interior pode verter.	• Se for introduzido ar no sistema do refrigerante, resultará uma pressão excessivamente elevada, que provocará danos no equipamento ou ferimentos.	• Se não o fizer, os resultados serão nefastos para a sua saúde.
A desmontagem da unidade, o tratamento do óleo refrigerante e de componentes eventuais deverá ser feito de acordo com as normas locais e nacionais.	Substitua todas as pilhas do controlo remoto por novas do mesmo tipo. Não misture pilhas novas e usadas ou diferentes tipos de pilhas.	Não recarregue nem desmonte as pilhas. Não elimine as pilhas através do fogo.
	• Existe perigo de incêndio ou avaria do produto.	• Podem arder ou explodir.
Se o líquido das pilhas entrar em contacto com a sua pele ou roupas, lave-as bem com água limpa. Não utilize o controlo remoto se as pilhas tiverem vertido.	Se ingerir o líquido das pilhas, escove os seus dentes e consulte um médico. Não use o controlo remoto se as pilhas tiverem derramado.	Não deixe o ar condicionado a funcionar durante muito tempo quando a humidade for muito elevada e as portas e janelas estiverem abertas.
• Os produtos químicos nas pilhas podem provocar queimaduras ou outros perigos para a saúde.	• Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.	• Poderá condensar-se humidade e molhar ou danificar as mobílias.
Não exponha a sua pele, crianças ou plantas à corrente de ar frio ou quente.	Não beba a água que é drenada do produto.	Utilize um banco firme ou uma escada quando for limpar, realizar a manutenção ou reparar o produto em zonas altas.
• Isto pode ser prejudicial para a sua saúde.	• Não é saudável e pode provocar problemas de saúde.	• Seja cuidadoso e evite ferimentos pessoais.

Segurança Eléctrica

AVISO

• Esta aplicação deve ser correctamente ligada à terra.
  Para minimizar o risco de choque eléctrico, deve sempre ligar a uma tomada com terra.
• Não corte ou retire o pino de terra da ficha eléctrica.
• Encaixar o terminal do adaptador de terra ao parafuso da cobertura do receptáculo da parede não liga a aplicação à terra, a menos que o parafuso da tampa seja de metal e não isolado, e o receptáculo da parede esteja ligado à terra através da cablagem da casa.
• Se tiver qualquer dúvida sobre se o ar condicionado está correctamente ligado à terra, peça a um electricista qualificado para verificar a tomada e o circuito.

Uso Temporário de um Adaptador

Desaconselhamos fortemente o uso de um adaptador devido aos riscos potenciais. Para ligações temporárias, use apenas um adaptador listado UL, disponível na maior parte das lojas de material eléctrico. Certifique-se de que a ranhura grande do adaptador está alinhada com a ranhura grande do receptáculo para uma ligação com a polaridade correcta.

Para desligar o cabo eléctrico do adaptador, use uma mão em cada um, para evitar danificar o terminal de terra. Evite desligar com frequência o cabo eléctrico, o que pode causar eventuais danos no terminal de terra.

AVISO

- Nunca use o aparelho com um adaptador avariado.

Uso Temporário de um Cabo de Extensão

Desaconselhamos fortemente o uso de uma extensão, para evitar potenciais riscos.

AVISO

Este aparelho deve ser instalado de acordo com os regulamentos nacionais em matéria de cablagem. Este guia funciona como uma orientação para ajudar a explicar as características do produto.

Símbolos utilizados neste Manual

Este símbolo alerta-o para perigos que podem danificar o aparelho de ar condicionado.

NOTA

Este símbolo indica a existência de notas especiais.

Informações do Produto

A seguir, apresentamos uma breve introdução sobre as unidades interiores e exteriores. Por favor, consulte as informações específicas para o seu tipo de unidade interior.

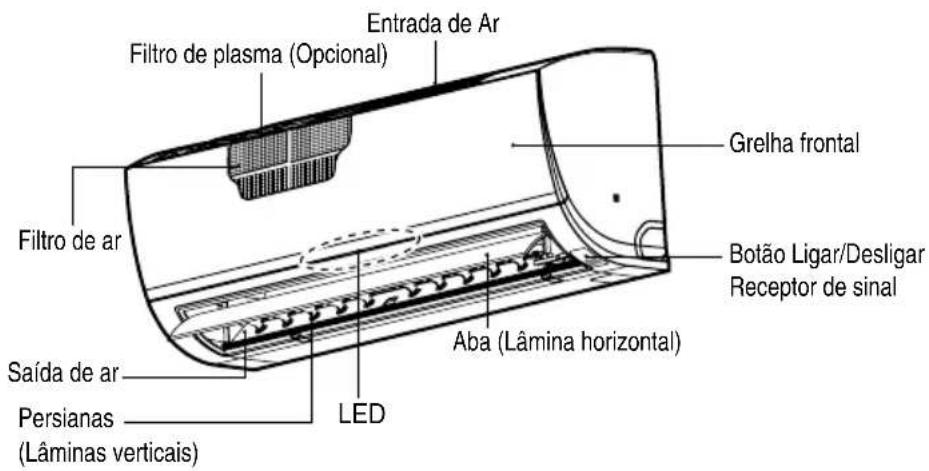

Unidades Interiores

Tipo Mural(Standard)

Indicadores Luminosos do painel de apresentação

O ecrã é activado por 10 segundos durante a operação de arranque ou pressionando algum botão no controlo remoto e depois é desactivado.

• lâmpada azul : Durante Arrefecimento, desumidificacao saudavel, Alterações Automáticas arrefecimento, circulacao do ar. Código de erro (1 dígito)
• lâmpada vermelha : Durante aquecimento, Alterações Automáticas aquecimento. Código de erro (10 dígitos)

Função de Auto-diagnóstico

* Indicador de erro : Acende a lâmpada Azul e a lâmpada vermelha pisca alternadamente: indica o código de Erro

Código de erro	Descrição
01 Erro do termistor interior (TH1)
02 Erro sensor de tubagem interior de saída (TH1)
03 Erro controlo remoto
05 Erro comunicação entre entrada e saída
06 Erro sensor de tubagem interior de saída (TH2)
10 Bloqueio ventoinha BLDC interior
12 Erro sensor tubagem média interior (TH3)

Instruções de Funcionamento

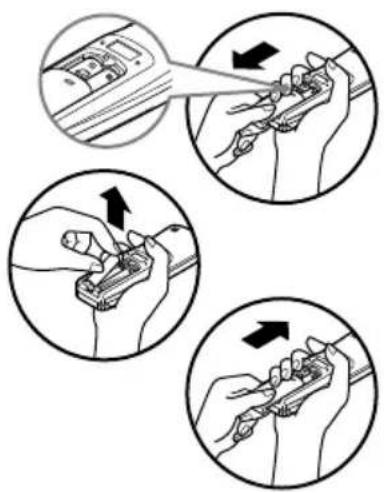

Como inserir as pilhas

1. Retire a tampa do compartimento para pilhas, empurrando-a na direcção da seta.
2. Insira pilhas novas, certificando-se de que os pólos (+) e (-) das pilhas são correctamente instalados.
3. Volte a instalar a tampa, deslizando-a para a posicionar.

NOTA

1. Utilize/substitua sempre ambas as pilhas por outras do mesmo tipo.
2. Se o sistema não for utilizado durante um longo período de tempo, remova as pilhas para preservar o seu período de vida útil.
3. Se o ecrã de apresentação do controlo remoto começar a esbater-se, substitua ambas as pilhas.
4. Utilizar pilhas AAA (1,5 volts).

Manutenção do Controlo Remoto Sem Fios

1. Seleccione um local adequado de acesso fácil e simples.
2. Fixe firmemente o suporte a uma parede, etc. com os parafusos fornecidos.
3. Faça deslizar o controlo remoto para o interior do suporte.

NOTA

1. O controlo remoto nunca deve ser exposto directamente à luz solar.
2. O transmissor e o receptor de sinal devem ser sempre mantidos limpos para processarem comunicações adequadas. Utilize um pano macio para os limpar.
3. Caso outros aparelhos também sejam comandados com o controlo remoto, alterelhes a posição ou consulte o seu técnico de reparações.

1. O receptor de sinal está situado no interior da unidade.
2. Aponte o controlo remoto na direcção da unidade para a comandar.
   Não deverão existir bloqueios de nenhum tipo entre ambos.

Controlo Remoto Sem Fios

Os controlos terão o seguinte aspecto.

1	BOTÃO LIGAR/DESLIGARPara ligar/desligar a unidade.
★▲◇☆	BOTÃO DE SELECÇÃO DE MODO DE FUNCIONAMENTOPara seleccionar o modo de funcionamento.
	BOTÕES DE REGULAÇÃO DA TEMPERATURA DADIVISÃOPara seleccionar a temperatura da divisão.
	BOTÃO SELECTOR DA VELOCIDADE DA VENTOINHA INTERIORPara seleccionar a velocidade da ventoinha em quatro posições: baixa, média, alta e CHAOS.
	BOTÃO JET COOL/HEATPara iniciar ou parar a refrigeração rápida.(Faz a ventoinha funcionar a uma velocidade muito elevada em modo de arrefecimento)
	BOTÃO CHAOS SWINGPara parar ou accionar o movimento das persianas e para definir a direcção de fluxo de ar pretendida cima/baixo.
ON - Ⓛ -OFF	BOTÕES DE LIGAR/DESLIGAR O TEMPORIZADORPara definir a hora de início e de fim do funcionamento.
▼- Ⓥ -▲	BOTÕES DE ACERTO DAS HORASPara acertar as horas.
○CANCEL○SET	BOTÃO PARA ACTIVAR/CANCELAR O TEMPORIZADORPara activar ou cancelar o funcionamento do temporizador.
☆	BOTÃO DO MODO SLEEP AUTOMÁTICOPara activar o funcionamento do modo automático sleep.
+	BOTÃO DE CIRCULAÇÃO DO ARPara fazer circular o ar numa divisão sem realizar operações arrefecimento ou aquecimento.
	BOTÃO DE VERIFICAÇÃO DA TEMPERATURA DADIVISÃOPara verificar a temperatura da divisão.
RESET	BOTÃO RESETUtilizado antes de acertar as horas.
2ndF	BOTÃO DE 2°FUtilizado antes da utilização dos modos impressos a azul na parte inferior dos botões.
AUTO CLEAN	BOTÃO DE LIMPEZA AUTOMÁTICAPara activar o modo de limpeza automática.Em alguns modelos, este botão possui uma 2a função de controlo da luminosidade dos Indicadores Luminosos.

NOTA

Para utilizar as funções impressas a azul na parte de baixo dos botões, prima primeiro o botão 2ª F e a seguir a função que pretender. Ao premir o botão 2ª F, activará a função impressa a azul do respectivo botão. Para cancelar a função, prima outra vez o botão 2ª F; se não o fizer a função desactiva-se automaticamente se não for utilizada durante 10 segundos.

Modo de Funcionamento

1 Prima o BOTÃO LIGAR/DESLIGAR para ligar a unidade. A unidade emitirá um sinal sonoro.

2 Abra a porta do controlo remoto e prima o botão do modo de funcionamento. Sempre que premir este botão, o modo de funcionamento é alterado na direcção da seta.

Funcionamento Automático (Apenas no Modelo So Frio) Alterações Automáticas (Modelo Bomba de Calor)

3 Para as operações de arrefecimento ou de aquecimento, regule a temperatura interior que pretender premindo os BOTÕES DE REGULAÇÃO DA TEMPERATURA DA DIVISÃO.

Para arrefecimento, podem ser regulados entre 18°C e 30°C, e para aquecimento, o intervalo situa-se entre 16°C e 30°C.

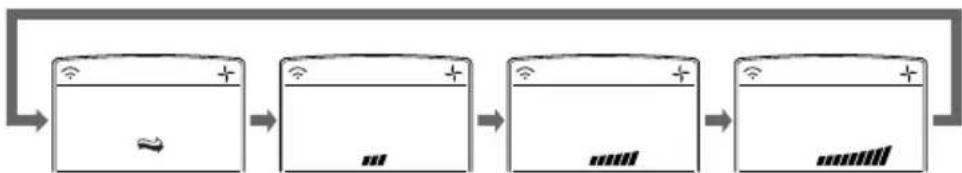

4 Regule a velocidade da ventoinha com o controlo remoto. Pode seleccionar a velocidade da ventoinha em quatro posições - baixa, média, alta e CHAOS, premindo o BOTÃO SELECTOR DA VELOCIDADE DA VENTOINHA INTERIOR.

Sempre que o botão é premido, o modo da velocidade da ventoinha é alterado.

Ar CHAOS

A velocidade da ventoinha é baixa. A velocidade da ventoinha é média. A velocidade da ventoinha é média.

Ventilação natural pelo sistema CHAOS

Para uma sensação de frescura, prima o Selector de Velocidade da Ventoinha Interna e regule para o modo CHAOS. Neste modo, a ventilação sopra como uma brisa natural, mudando automaticamente a velocidade da ventoinha de acordo com o sistema CHAOS.

Operação de Desumidificação Saudável

Desumidificação Saudável

Durante a operação de desumidificação saudável:

Se seleccionar o modo de desumidificação pelo botão de selecção de funcionamento, o A/C inicia a função de desumidificação. Este regula automaticamente a temperatura ambiente e o volume de fluxo de ar para o melhor estado de desumidificação, com base na temperatura ambiente actual detectada.

Neste caso, no entanto, a temperatura regulada não é visualizada no controlo remoto e não pode controlar a temperatura ambiente.

☐Durante a função de desumidificação saudável, o volume de fluxo de ar é automaticamente regulado de acordo com o algoritmo de optimização que responde ao estado de temperatura ambiente actual, para que o quarto seja mantido saudável e confortável mesmo numa estação muito húmida.

Para utilizar o modo de desumidificação saudável, siga os passos 1, 2 e 4 (Consulte o modo de funcionamento)

Neste modo de funcionamento, a definição da temperatura e a velocidade da ventoinha são automaticamente reguladas através de uma lógica de controlo electrónico que toma por base a temperatura actual da divisão. Se sentir calor ou frio, prima os botões de regulação da temperatura respectivamente para obter um efeito de maior arrefecimento ou aquecimento.

NOTA: Não pode alterar as definições de temperatura actuais, nem a velocidade da ventoinha interior, neste modo de funcionamento. Mas pode utilizar a dispersão Chaos nesta operação. Se o sistema não estiver a funcionar como pretendido, passe manualmente para outro modo.

Para utilizar o funcionamento automático, siga os passos 1 e 2. (Consulte o modo de funcionamento)

Operação de Alterações Automáticas (Opcional)

Alterações Automáticas

O funcionamento automático consiste basicamente na utilização da função de aquecimento ou de arrefecimento do ar condicionado. Mas, durante esta operação, o controlador altera automaticamente o modo de funcionamento para manter a temperatura num intervalo de ±2^ C em relação à temperatura definida.

Para utilizar esta operação, siga os passos 1, 2, 3 e 4. (Consulte o modo de funcionamento)

Operação de JET COOL / HEAT

A função JET COOL pode ser utilizada para refrigerar rapidamente a divisão no calor do verão. Quando esta função é activada, o ar condicionado funciona em modo de arrefecimento com uma velocidade da ventoinha muito elevada e uma definição de temperatura de 18°C durante 30 minutos, para uma refrigeração rápida e eficaz.

Da mesma forma, a função de aquecimento a jacto (disponível apenas em alguns modelos) aquece rapidamente a divisão, fazendo o aparelho funcionar com uma velocidade ventoinha muito elevada e uma definição de temperatura de 30°C durante 30 minutos.

Pode activar esta operação, premindo o BOTÃO JET COOL.

Para passar do modo de refrigeração a jacto para o modo de refrigeração com a ventoinha em alta velocidade, prima o BOTÃO JET COOL, o BOTÃO SELECTOR DA VELOCIDADE DA VENTOINHA INTERIOR ou o BOTÃO DE REGULAÇÃO DA TEMPERATURA DA DIVISÃO mais uma vez.

NOTA

• A operação Jet Cool/Heat não pode ser activada durante a operação de Circulação do Ar e a operação de mudança automática.
• No caso do modelo só com Refrigeração, o Jet Cool não pode ser activado durante o Aquecimento.
• No caso de Inversor pode usar a função Jet Heat pressionando o BOTÃO JET COOL para operação de aquecimento.

Limpeza Automática

☐ Durante a função de Limpeza Automática, a humidade retida nas unidades internas após a Operação de Refrigeração ou de Desumidificação Saudável pode ser removida.

AUTO CLEAN

1. Prima o BOTÃO DE LIMPEZA AUTOMÁTICA para activar esta função.
2. Agora, sempre que desligar a unidade, a ventoinha interior continuará a funcionar internamente durante cerca de 15 minutos sem realizar operações de refrigeração ou de desumidificação. Além disso, a persiana estará fechada.
3. Isto permite secar quaisquer restos de humidade e limpa a unidade por dentro.
4. Se premir o BOTÃO DE LIMPEZA AUTOMÁTICA outra vez durante a operação, esta função é cancelada.

NOTA

☐ No decurso da função de limpeza automática, só podem ser utilizados o BOTÃO LIGAR/DESLIGAR, o BOTÃO PLASMA e o BOTÃO DE LIMPEZA AUTOMÁTICA.

Funcionamento forçado

Procedimentos de funcionamento quando não pode ser utilizado o controlo remoto. O funcionamento será iniciado se for premido o botão LIGAR/DESLIGAR. Se pretender terminar o funcionamento, volte a premir este botão.

	Modelo de refrigeração	Modelo de bomba de Calor
		Temp. Ambiente ≥ 24°C	21°C ≤ Temp. Ambiente < 24°C Temp. Ambiente < 21°C
Modo de Funcionamento	Refrigeração	Refrigeração	Desumidificação Saudável	Aquecimento
Velocidade da Ventoinha Interior	Elevada Elevada	Elevada Elevada Elevada
Definição de Temperatura	22°C 22°C	23°C 24°C

Operação de teste

Durante a OPERAÇÃO DE TESTE, a unidade funciona em modo de refrigeração com a ventoinha a uma velocidade elevada durante 18 minutos.

Durante a operação de teste, se for captado um sinal do controlo remoto, a unidade passa a funcionar de acordo com a determinação do controlo remoto.

Se pretender utilizar esta operação, prima e mantenha premido o botão LIGAR/DESLIGAR durante 3-5 segundos até ser emitido um sinal sonoro pelo aparelho.

Se pretender terminar esta operação, torne a premir este botão.

Modo Sleep

1. Prima o BOTÃO DO MODO SLEEP AUTOMÁTICO para definir a hora a que pretende que a unidade se desligue automaticamente.
2. O temporizador é programado com incrementos de uma hora, premindo o BOTÃO DO MODO SLEEP AUTOMÁTICO de 1 a 7 vezes. O modo Sleep está disponível entre 1 a 7 vezes.

Para alterar o período de tempo em intervalos de 1 hora, prima o BOTÃO DE MODO SLEEP AUTOMÁTICO enquanto aponta para o aparelho de ar condicionado.

NOTA

- O modo Sleep faz com que a ventoinha interior funcione a baixa velocidade em modo de refrigeração e com velocidade média em modo de aquecimento para proporcionar um descanso agradável.

Em modo de arrefecimento ou em modo de desumidificação saudável:

A temperatura regulada aumenta automaticamente duas vezes 1°C durante os próximos períodos de 30 minutos consecutivos (2°C em 1 hora) para proporcionar um descanso confortável. Esta será a regulação final da temperatura enquanto o modo Sleep estiver a funcionar.

Em modo de aquecimento :

A temperatura regulada aumenta automaticamente duas vezes 1°C durante os próximos períodos de 60 minutos consecutivos para proporcionar um descanso confortável. Esta será a regulação final da temperatura enquanto o modo Sleep estiver a funcionar.

Acertar a Hora Actual

1. As horas só podem ser acertadas ao premir o BOTÃO RESET. Quando substituir as pilhas deverá premir o BOTÃO RESET para acertar as horas. Prima o botão de Ligar/Desligar.
2. Prima o botão 2^ndF e verifique se o ícone surge.
3. Prima os BOTÕES DE ACERTO DAS HORAS até acertar as horas.
4. Prima o BOTÃO ACERTAR/CANCELAR HORA.

NOTA

Verifique o indicador de A.M. e P.M.

Regulação do Temporizador

1. Não se esqueça de acertar a hora actual no ecrã do controlo remoto.
2. Prima o botão 2ªF.
3. Prima os BOTÕES DE LIGAR/DESLIGAR TEMPORIZADOR para ligar ou desligar o temporizador.
4. Prima os BOTÕES DE ACERTO DAS HORAS até acertar as horas que pretender.
5. Para definir as horas seleccionadas, prima os BOTÕES DE REGULAÇÃO DO TEMPORIZADOR apontando o comando na direcção do receptor de sinal.

Para cancelar as regulações do temporizador

Verifique se o 2ndF ícone está desligado.

Prima o BOTÃO DE CANCELAMENTO DO TEMPORIZADOR, apontando o controlo remoto para o receptor do sinal.

(O indicador luminoso do temporizador no aparelho de ar condicionado e no ecrã desaparecem.)

NOTA

Seleccione um dos seguintes quatro tipos de operação.

Atraso ligado e temporizador desligado

Controlo de Direcção do Fluxo de Ar Vertical /Horizontal (Opcional)

O fluxo de ar ascendente/descendente (Fluxo de ar vertical) pode ser regulado utilizando o controlo remoto.

1. Prima o BOTÃO DE LIGAR/DESLIGAR para ligar a unidade.
2. Prima o BOTÃO CHAOS SWING.
3. As persianas oscilarão automaticamente para cima e para baixo.
4. Para parar a persiana no ângulo que pretender, volte a premir Botão.

(Opcional)

O fluxo de ar para a esquerda/direita (Fluxo de ar horizontal) pode ser regulado utilizando o controlo remoto.

1. Prima o BOTÃO DE LIGAR/DESLIGAR para ligar a unidade.
2. Prima o BOTÃO DE DIRECÇÃO DO FLUXO DE AR HORIZONTAL.
3. As persianas oscilarão automaticamente para a esquerda e para a direita.
4. Para parar as persianas no ângulo que pretender, volte a premir 📄 botão.

Ajuste a direcção do fluxo de ar horizontal movendo manualmente a direcção das aberturas horizontais de fluxo de ar. Neste momento, tenha cuidado para não tocar a ventoinha com as mãos.

NOTA

• Ao premir o BOTÃO CHAOS SWING, a direcção do fluxo de ar horizontal é automaticamente alterada, tendo por base o algoritmo Chaos para a distribuição equitativa do ar na divisão e, ao mesmo tempo, para fazer com que o corpo humano se sinta o mais confortável possível como se estivesse a desfrutar de uma brisa natural.
• Utilize sempre o controlo remoto para regular a direcção do fluxo de ar ascendente e descendente. A manipulação da persiana de direcção do fluxo de ar vertical pode danificar o mecanismo da mesma. Quando a unidade está desligada, a persiana de direcção do fluxo de ar ascendente/descendente bloqueia o ventilador de saída de ar do sistema.

Modo de Circulação do Ar

Esta operação faz com que se processe a circulação do ar sem que se realizem arrefecimento ou aquecimentos. Pode ser activada premindo o BOTÃO DE CIRCULAÇÃO DO AR. Depois de activada a circulação do ar, poderá seleccionar a velocidade do ar, premindo o BOTÃO SELECTOR DA VELOCIDADE DA VENTOINHA INTERIOR.

NOTA

O Ar CHAOS economiza energia e evita o sobrearrefecimento. A velocidade da ventoinha é automaticamente alterada de alta para baixa ou vice versa, dependendo da temperatura ambiente.

Função de Reconfiguração Automática

Esta função é muito útil caso ocorra uma falha de energia.

Quando a energia é restituída após a falha, esta função reconfigura as anteriores condições de funcionamento e o ar condicionado funcionará com as mesmas definições.

NOTA

Esta função funciona activada pelas predefinições de fábrica, mas pode desactivá-la, premindo o botão de LIGAR/DESLIGAR durante 6 segundos. O ecrã pisca duplamente 3\~4 vezes. Para voltar a activá-la, volte a premir aquele botão durante 6 segundos. O ecrã pisca 3\~4 vezes.

Manutenção e Assistência Técnica

▲ CUIDADO

Antes de efectuar qualquer manutenção, desligue a principal fonte de alimentação do sistema, desligue o disjuntor do circuito e retire da tomada a ficha eléctrica.

Unidade Interior

Limpe a unidade com um pano macio e seco. Não utilize lixívia nem abrasivos.

▲ CUIDADO

Nunca use nada do seguinte:

• Água acima de 40°C. Pode causar deformação e/ou descoloração.
• Substâncias voláteis. Podem danificar as superfícies do ar condicionado.

Filtros de Ar

Os filtros de ar por detrás do painel / grade frontal devem ser inspeccionados e limpos a cada 2 semanas ou mais, se necessário.

Para remover os filtros, consulte os diagramas auto-explicativos para cada tipo de modelo. Limpe os filtros com um aspirador ou com água tépida saponificada. Se a sujidade não for facilmente removida, lave com uma solução de detergente diluído em água tépida. Deixe secar bem à sombra depois da lavagem e volte a instalar os filtros no lugar.

Filtro Anti-Alérgico + Filtro Triplo

Remova o Filtro Anti-Alergia + Filtro Triplo por detrás do filtro de ar e exponha-os à luz directa do sol durante 2 horas.

A seguir, insira estes filtros na posição original.

Remoção dos Filtros

Limpe o painel frontal, conforme demonstrado.

A seguir, puxe a patilha do filtro ligeiramente para a frente para remover o filtro de ar.

Depois de retirar o filtro de ar remova o Filtro Triplo Anti-Alérgico puxando-o suavemente para fora.

Unidade Exterior

As aberturas de permutação de calor e as ventilações do painel da unidade exterior devem ser verificadas regularmente. Se estiverem obstruídas com sujidade ou fuligem, o permutador de calor e as ventilações do painel podem ser limpos a vapor por um profissional.

NOTA

Aberturas sujas ou obstruídas reduzirão a eficácia de funcionamento do sistema, originando custos de funcionamento mais elevados.

Conselhos de Utilização

Não arrefeça demasiado a divisão.

Tal não é bom para a saúde e gasta muita electricidade.

Mantenha as persianas ou cortinas fechadas.

Não deixe a luz solar directa entrar na divisão quando o ar condicionado está em funcionamento.

Mantenha uniforme a temperatura da divisão.

Regule a direcção do fluxo de ar vertical e horizontal para garantir a existência de uma temperatura uniforme na divisão.

Certifique-se de que as portas e janelas estão bem fechadas.

Evite ao máximo abrir portas e janelas, para manter o ar fresco na divisão.

Limpe regularmente o filtro de ar.

Bloqueios no filtro de ar reduzem o fluxo de ar e diminuem a refrigeração e os efeitos desumidificantes. Limpe, pelo menos, uma vez a cada duas semanas.

Ventile ocasionalmente a divisão.

Como as janelas são mantidas fechadas, é bom abri-las e ventilar a divisão de vez em quando.

Utilize uma velocidade de ventoinha elevada para uma refrigeração eficiente e rápida.

A unidade debita a sua capacidade de refrigeração indicada quando a velocidade da ventoinha é elevada.

Sugestões para Resolução de Problemas! Poupe tempo e dinheiro!

O aparelho de ar condicionado pode estar a funcionar de forma anormal se:

Problema		O que fazer Causas Poss
O ar condicionado não arranca	■O ar condicionado está desligado.	· Certifique-se de que a tomada do ar condicionado está completamente inserida na tomada.
	■O fusível está queimado /o interruptor de circuito está obstruído.	· Verifique os fusíveis domésticos/a caixa de circuitos e substitua o fusível ou reponha o circuito, se necessário.
	■Falha de energia.	· Se ocorrer uma falha de energia, regule o controlo do modo para Off (desligado). Quando a corrente for reposta, aguarde 3 minutos para reiniciar o ar condicionado, para evitar sobrecarregar o compressor.
	■Voltagem elevada.	· Se a voltagem for invulgarmente elevada ou baixa, o Disjuntor do circuito será activado.
O ar condicionado não arrefece como deveria	■O fluxo de ar está restringido.	· Certifique-se de que não existem cortinas, estores ou móveis e bloquear a parte da frente do ar condicionado.
	■O filtro de ar está sujo.	· Limpe o filtro, pelo menos, a cada 2 semanas. Consulte a secção de Cuidados e Manutenção.
	■ O quarto podia estar quente.	· Quando o ar condicionado é ligado pela primeira vez, deve dar tempo para a divisão arrefecer.
	■O ar frio está a escapar.	· Verifique os registos abertos no chão e se o ar frio retorna.
	■ Verifique as regulações da temperatura.	· Verifique se estão correctos.
	■Pode existir uma fonte de aquecimento qualquer a funcionar dentro da divisão.	· Verifique e remova essa fonte ou desligue-a enquanto estiver a utilizar o ar condicionado.

Contacte imediatamente a assistência técnica nas situações seguintes

1. Se suceder algo anormal, como a libertação de cheiro a queimado, ruídos muito altos, etc., desligue a unidade e o disjuntor. Nunca tente reparar ou reiniciar por si mesmo o sistema nestes casos.

2. O cabo eléctrico principal está demasiado quente ou danificado.

3. É gerado um código de erro pelo sistema de auto-diagnóstico.

4. Sai água da unidade interior mesmo se o nível de humidade é baixo.

5. Qualquer um dos interruptores, disjuntores (segurança, terra) ou fusíveis deixa de funcionar adequadamente

O utilizador tem de realizar verificações e limpezas de rotina para evitar o mau funcionamento da unidade.

Caso ocorram situações especiais, os trabalhos de reparação devem ser apenas realizados por pessoal técnico qualificado.

LG

Life's Good
